TacviewConnector-QT：基于 Qt 的 Tacview 实时遥测数据推送工具
1. 项目简介
TacviewConnector-QT是一款基于 C++/Qt 框架开发的桌面应用程序，其核心功能是将外部仿真系统的空战数据实时推送到回放客户端，使操作人员能够在 Tacview 中以三维视角实时观察仿真态势。
Tacview 是飞行模拟领域广泛使用的空战回放和分析工具，支持通过 ACMI（Air Combat Maneuvering Instrumentation）格式记录和回放飞行数据。本项目实现了 Tacview 的实时遥测协议（Real-Time Telemetry），通过 TCP 网络连接将仿真帧数据以 ACMI 文本格式流式推送给 Tacview 客户端，从而实现"边仿真、边回放"的实时态势展示效果。
2. 核心架构

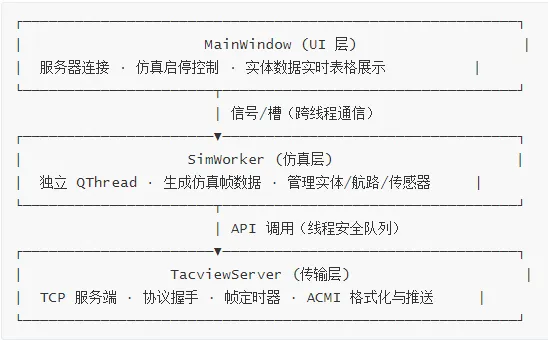

项目采用经典的生产者-消费者模式，整体架构分为三层：
2.1 UI 层 — MainWindow
主窗口使用 Qt Widgets 构建（通过.ui文件设计），提供以下交互功能：
| 功能 | 说明 |
|---|---|
| 服务器设置 | 可配置监听端口（默认 42674）和帧间隔（默认 100ms），一键连接/断开 |
| 仿真控制 | 开始、暂停/继续、停止仿真，实时显示当前帧号和仿真时间 |
| 实体数据表 | 3 行 x 8 列表格，实时显示蓝方 F-35、红方 F-22、AIM-120C 导弹的名称、阵营、经纬度、高度和姿态角 |
| 状态指示 | 以彩色圆点实时显示服务器和 Tacview 客户端的连接状态（灰/橙/绿） |
2.2 仿真层 — SimWorker
SimWorker 继承QThread，在独立线程中运行仿真循环，不阻塞 UI。内置一套完整的演示场景，每帧按照时间线编排各种事件：
蓝方 F-35：持续飞行，正弦波模拟爬升/下降，周期性释放热诱弹
红方 F-22：持续飞行，反向正弦波模拟爬升/下降，周期性释放箔条弹，第 200 帧后开启雷达传感器
AIM-120C 导弹：第 101~201 帧从红方 F-22 位置发射并飞行，第 201 帧销毁
航路管理：红/蓝双方航路的添加、删除和随机重建
雷达威胁区：红方雷达传感器在第 200 帧后激活
仿真数据通过dataUpdated信号（跨线程安全传递）通知 UI 刷新，同时通过 API 调用将数据投递给 TacviewServer。
2.3 传输层 — TacviewServer
TacviewServer 是整个项目的核心，负责与 Tacview 客户端进行 TCP 通信，实现了完整的 Tacview 实时遥测协议：
协议握手流程：
服务端监听指定端口，等待 Tacview 客户端连接
客户端连接后，服务端发送握手标识：XtraLib.Stream.0\nTacview.RealTimeTelemetry.0\nhunter\n\0
客户端回复后，服务端发送 ACMI 文件头（FileType=text/acmi/tacview\nFileVersion=2.2\n）和参考时间
握手完成，帧定时器开始按固定间隔推送数据
数据推送机制：

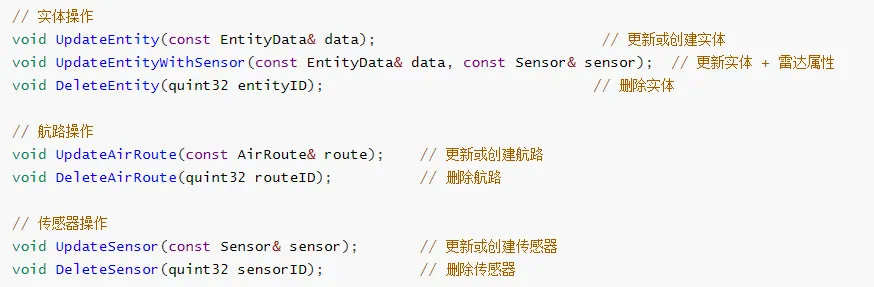

TacviewServer 内部维护了多个待处理队列（QQueue），外部调用者通过以下 API 将数据投递到队列中：
帧定时器每帧按以下顺序处理数据：
处理实体删除请求
处理航路删除请求
处理传感器删除请求
构建时间戳头（RecordingTime+#帧时间）
创建箔条弹对象（带随机位置散布和自动到期清理）
创建热诱弹对象（同上）
发送航路更新数据
发送传感器更新数据
发送实体位置更新/创建数据
发送带雷达属性的实体数据
清理到期的箔条弹/热诱弹对象
这种队列化的设计使得仿真线程和网络发送线程实现了松耦合，任何线程都可以安全地调用 API 投递数据。
3. 数据类型体系

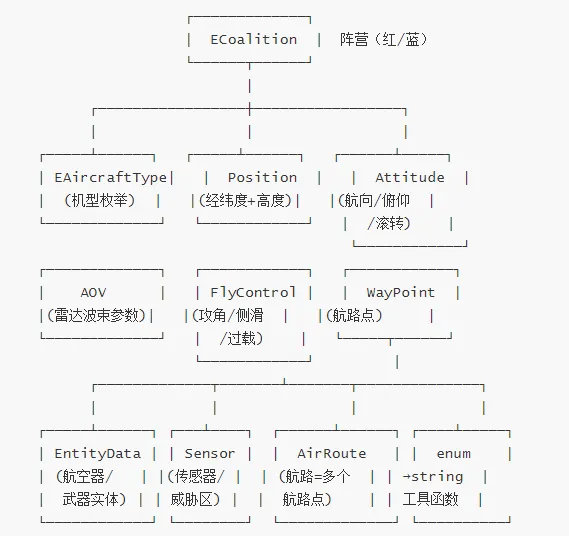

项目在TacviewTypes.h中定义了完整的数据类型体系：
每种数据类型都提供了toString()/toStringUpdate()/toStringCreate()方法，可将自身序列化为 Tacview ACMI 文本格式。
4. 技术特性
| 特性 | 说明 |
|---|---|
| 实时遥测协议 | 完整实现 Tacview Real-Time Telemetry 协议，支持 TCP 连接、握手、ACMI 格式数据流 |
| 多线程架构 | UI 线程、仿真线程、网络发送通过信号/槽和原子变量协调，线程安全 |
| 队列化发送 | 所有数据操作通过内部队列缓冲，由帧定时器统一处理，实现生产者-消费者解耦 |
| 箔条弹/热诱弹模拟 | 支持创建带随机散布的箔条弹和热诱弹对象，自动按时清理 |
| 雷达威胁区 | 支持为实体挂载雷达传感器属性（波束宽度、探测距离、方位等） |
| 航路管理 | 支持创建/删除/动态重建航路，航路点通过 Next 链接串联 |
| 可配置参数 | 帧间隔、监听端口、箔条弹散布系数、持续时间、重绘模式均可调整 |
| FD 版本兼容 | 通过 FD_VERSION 编译宏支持与外部仿真系统的数据转换 |
| 跨平台 | 基于 Qt 框架，支持 Windows / Linux 编译运行 |
| C++17 | 使用 C++17 标准，std::atomic 确保线程安全 |
5. 快速使用
使用 Qt Creator 打开TacviewConnector.pro
编译并运行程序
在界面上设置端口号（默认 42674）和帧间隔（默认 100ms）
点击"连接服务器"按钮
打开 Tacview 客户端，连接到localhost:42674
界面状态变为绿色 "Tacview 客户端已连接" 后，点击"开始仿真"

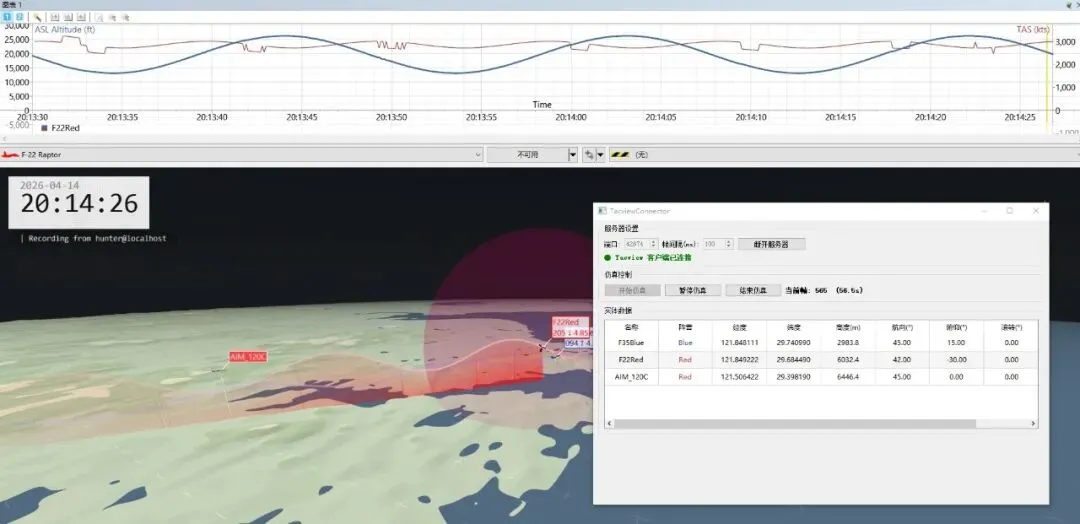

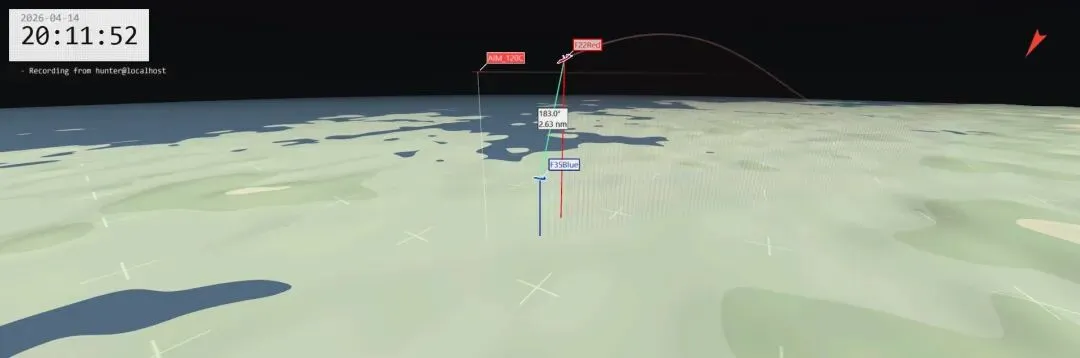

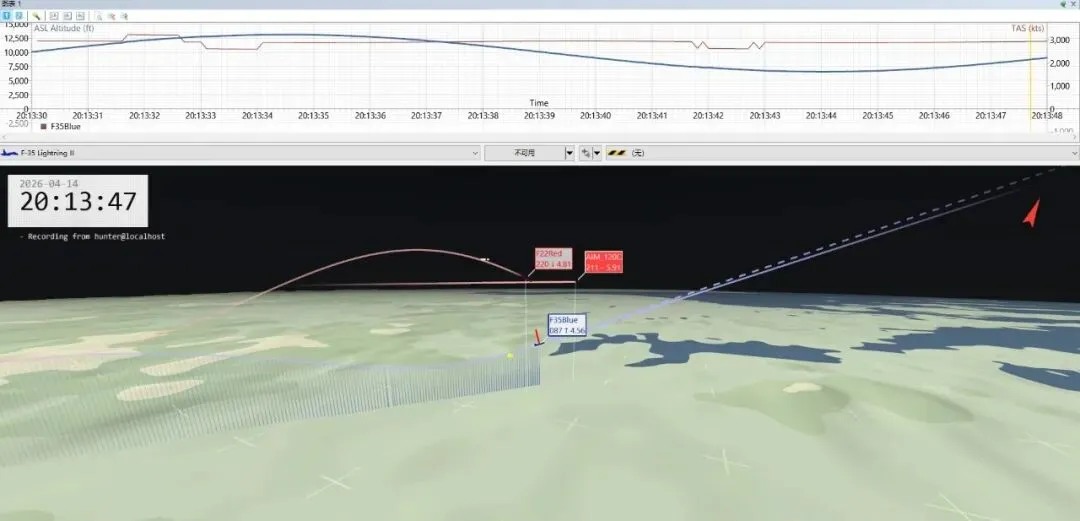

在 Tacview 中即可看到蓝方 F-35 和红方 F-22 的实时飞行态势
6. 扩展与集成

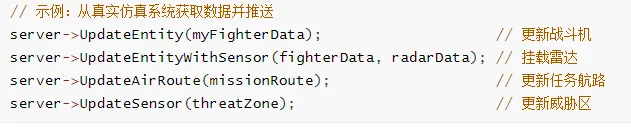

本项目设计为中间件角色，核心价值在于 TacviewServer 提供的 API 接口。实际使用时，可以将 SimWorker 替换为真实的外部仿真数据源：
只需按帧调用上述 API，即可将任意仿真系统的态势数据实时投射到 Tacview 中进行可视化。
7 适用场景
空战仿真态势展示：将仿真系统中的飞行器位置、姿态实时推送到 Tacview
战术训练回放：训练过程中实时记录，训练结束后可在 Tacview 中完整回放

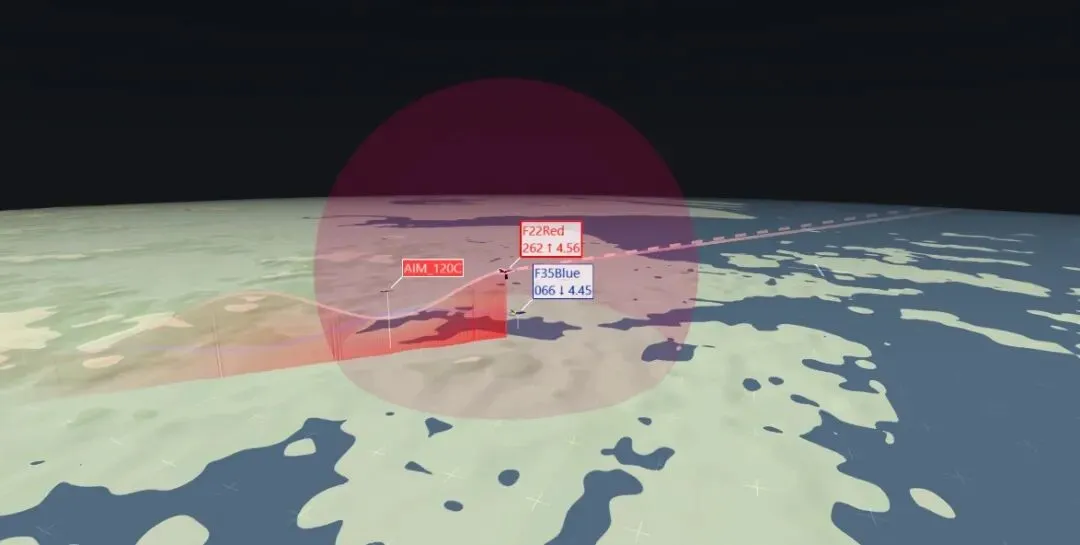

雷达/传感器威胁可视化：将探测范围和波束方向投射到三维地图上
航路规划展示：动态显示飞行航路和航路点
武器效果模拟：箔条弹释放、热诱弹投放、导弹飞行轨迹的实时展示
