「软件技巧」如何通过Simple grid建立简单三维地质模型网格

▲点击蓝字「斯伦贝谢数字与一体化集团」设为【星标】，查看信息不“迷路”

具有复杂构造的地质模型网格体在建立三维地质力学模型网格体时，会生成异常网格单元，进行VISAGE模拟运算时会出现错误，为避免这种情况出现，可以将地质模型网格做成simple grid，以解决因异常网格导致的模拟运算报错问题。

具体操作如下：

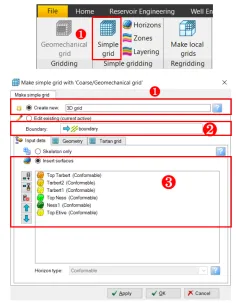

【1】点击Geomechanics模块下的Simple grid，输入新创建的模型名称。

【2】输入模型的范围，一般为闭合的polygon，如前期已有地质模型，可以设置为和地质模型一样的边界线。

【3】点击Input data，选择Insert surfaces，插入原地质模型中的构造面【从原复杂地质模型中导出构造面，会存放在Input面板下】

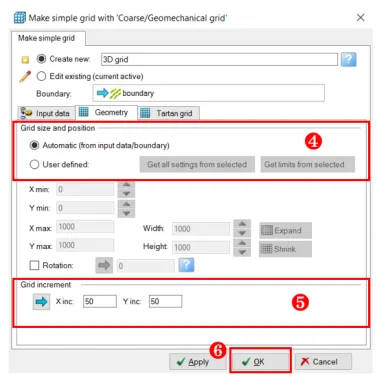

【4】点击Geometry，勾选Automatic(from input data/boundary)。

【5】在Grid increment下面输入X方向和Y方向的网格大小。

【6】点击OK，即生成Simple grid简单地质模型网格体。

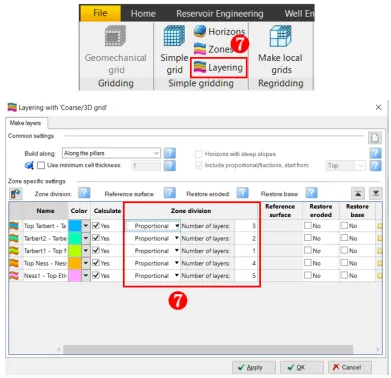

【7】如需对层内网格进行细化，可以点击layering，将每一层地层垂向上再进行网格的细分。
