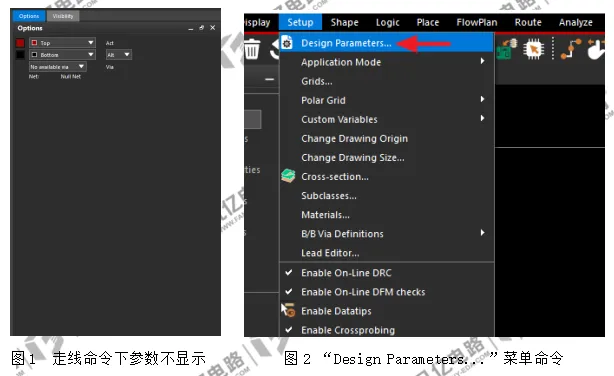

在PCB设计中,走线命令是频繁使用的功能之一。执行走线命令后,通常会在Options面板中显示线宽、层、角度等设置选项,用于调整走线参数。然而,有时执行走线命令后,Options面板中可能没有显示这些设置区域,如图1所示,该如何解决?

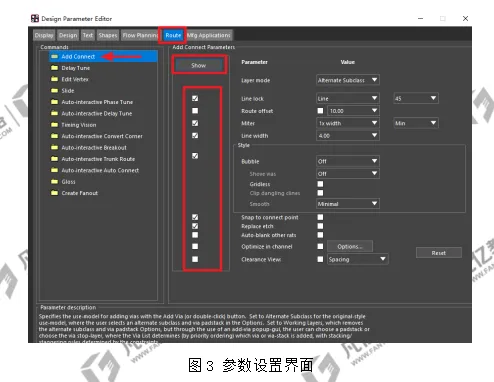

如图2所示执行菜单命令“Setup-Design Parameters...”,进入参数设置界面,在“Design Parameters Editor”对话框中点击“Route”选项,找到“Add connet(走线)”设置项,点击“Show”按钮,并手动勾选那些未自动勾选的参数设置选项。

设置完成后单击“OK”,返回pcb界面,重新执行走线命令,options面板就会显示完整的参数设置选项,如图4所示。

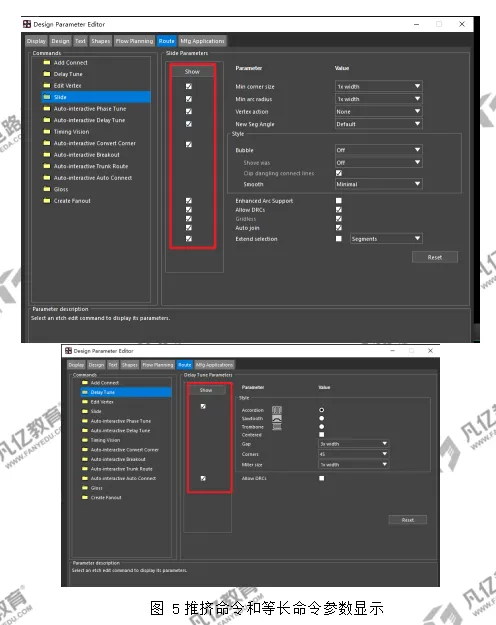

同理,如果推挤命令和等长命令参数设置不显示,也可以通过此方法进行调整,确保相关参数在options面板中正常显示如图5所示。
