夜雨聆风22J102-2、22G614/19J102-1、19G613两本图集核心区别对比表

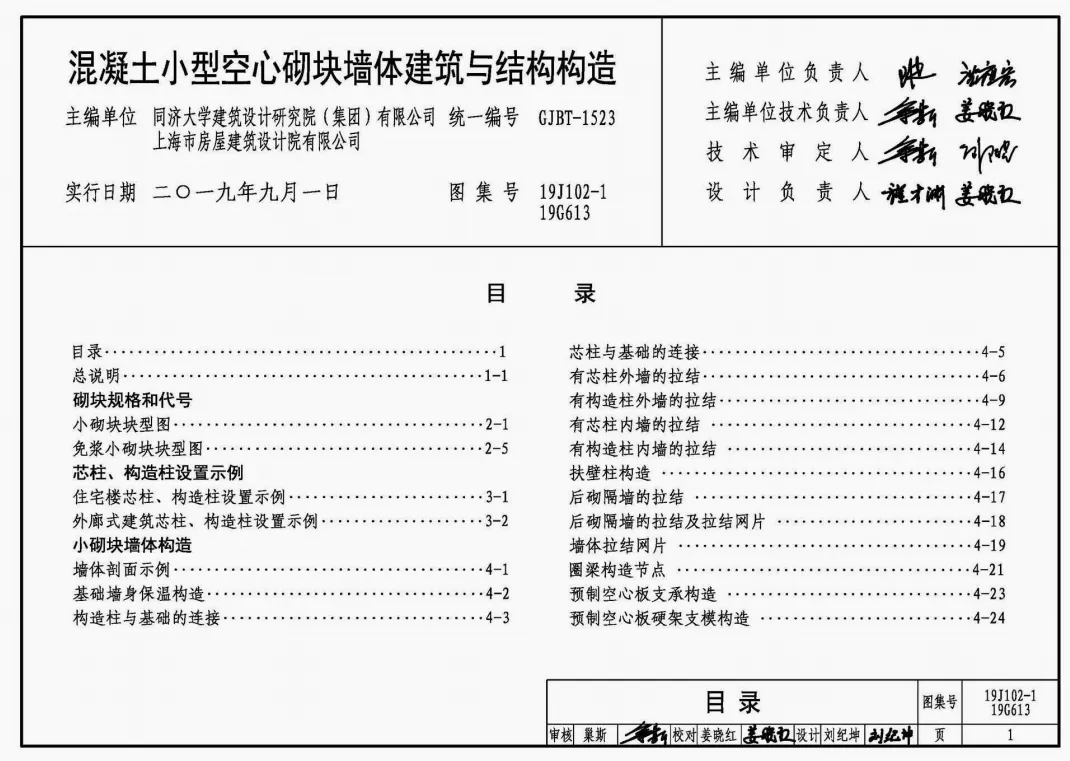

对比维度 | 22J102-2、22G614《混凝土小型空心砌块填充墙建筑、结构构造》 | 19J102-1、19G613《混凝土小型空心砌块墙体建筑与结构构造》 |
图集定位 | 钢筋混凝土结构填充墙专用图集 | 混凝土小型空心砌块承重墙体+填充墙通用图集 |
替代关系 | 替代旧版14J102-2、14G614 | 替代旧版05J102-1、05G613 |
实施时间 | 2022年9月1日 | 2019年9月1日 |
核心适用场景 | 框架/剪力墙结构中，非承重填充墙的设计与施工 | 低层/多层砌体结构中，承重砌块墙体为主，也可参考填充墙 |
适用结构类型 | 钢筋混凝土框架、剪力墙结构 | 混凝土小型空心砌块承重砌体房屋 |
抗震设防适用 | 抗震设防烈度8度及以下地区 | 抗震设防烈度8度及以下（不含8度乙类）地区 |

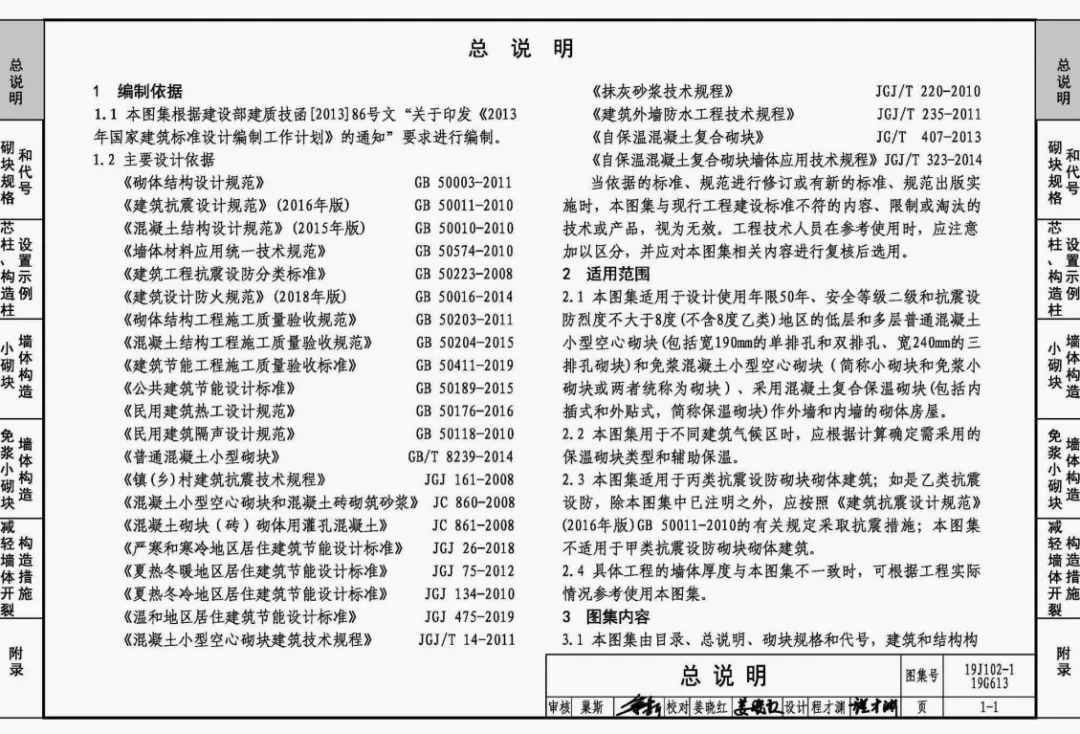

编制依据 | 《建筑与市政工程抗震通用规范》GB 55002、《砌体结构通用规范》GB 55007等最新通用规范 | 《砌体结构设计规范》GB 50003、《建筑抗震设计规范》GB 50011（旧版） |

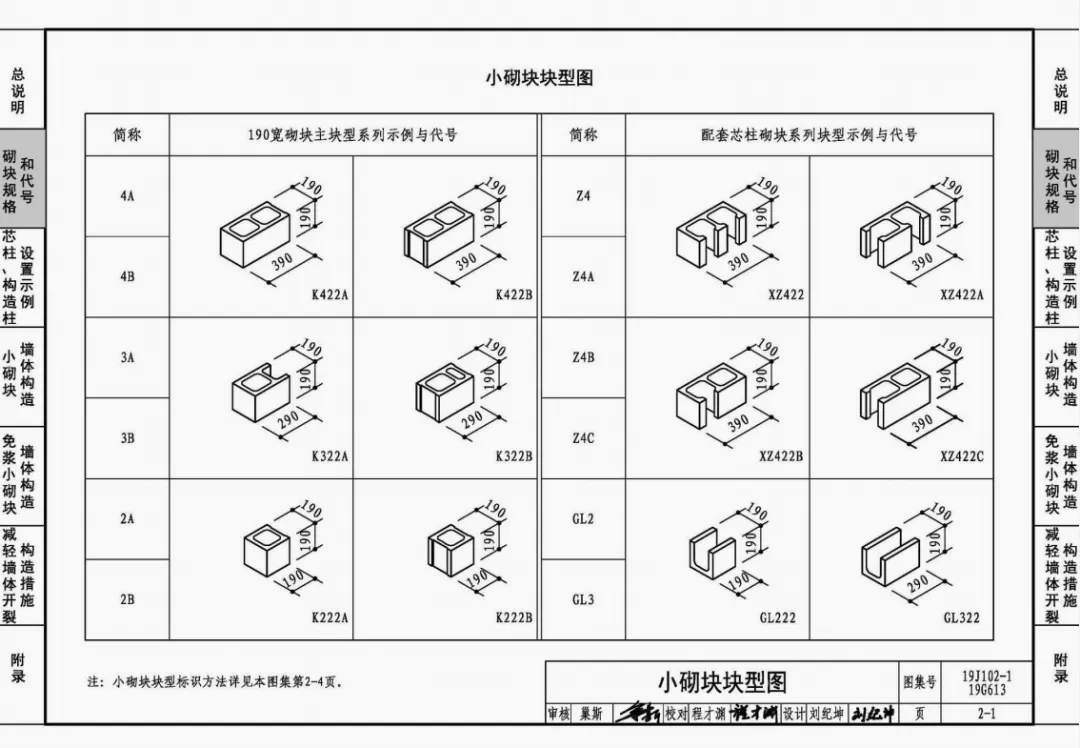

砌块类型侧重 | 轻集料混凝土小型空心砌块、复合保温砌块（填充墙用） | 普通混凝土小型空心砌块、复合保温砌块（承重墙用） |

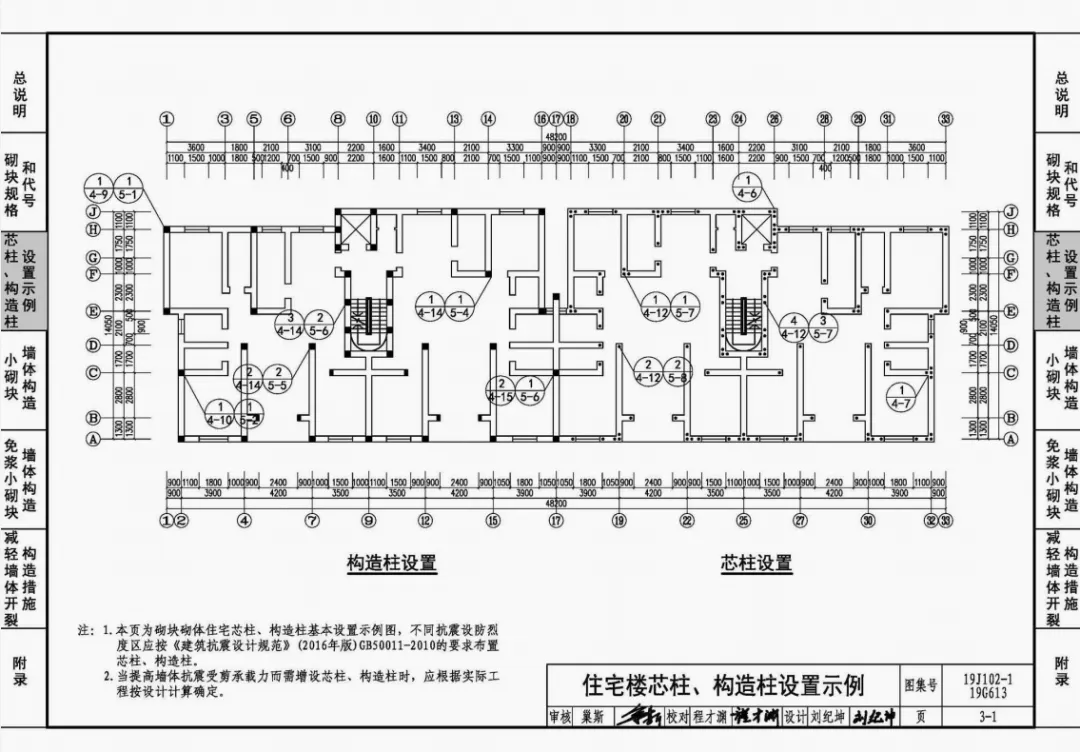

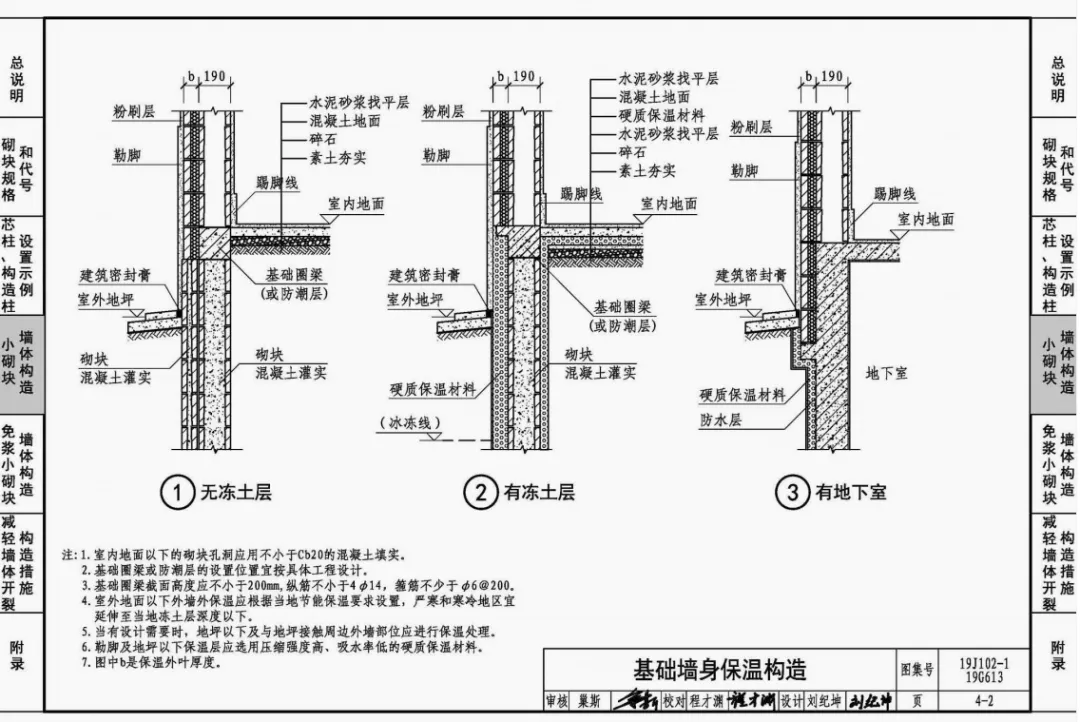

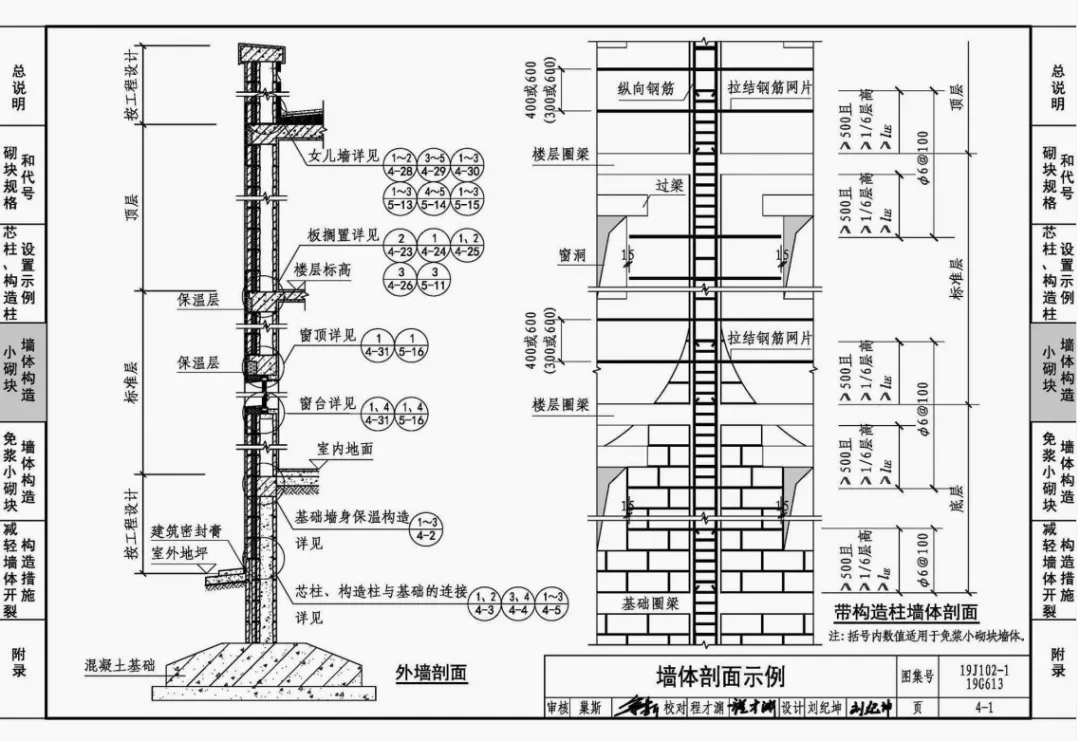

构造重点 | 填充墙与主体结构连接、防裂防渗、保温节能、管线安装、外露柱/半包柱排块 | 承重砌块墙芯柱、圈梁、组合柱、抗震体系、承重墙房屋整体构造 |
适用建筑类型 | 民用与一般工业建筑的填充墙 | 低层和多层民用砌块砌体建筑 |
