AI赋能石墨烯:一种能“自我进化”的智能电极制备系统

本发明公开了一种面向石墨烯基功能纳米复合电极制备的智能化系统，属于新能源材料与电化学器件制造技术领域。该系统将智能供料与预处理、一体化合成与修饰、自适应浆料配制与电极成型、智能后处理以及在线多维度表征与性能评测等物理模块集成为一体，并通过数据感知子系统与中央AI优化子系统形成全流程闭环控制。中央AI优化子系统采用深度神经网络（DNN）建立工艺参数与电极性能之间的高精度预测模型，基于非支配排序遗传算法（NSGA-II）或贝叶斯优化算法，根据用户设定的目标性能（如比容量、循环稳定性等）进行多目标逆向寻优，自动生成最优工艺参数组合，并通过控制接口下发至各物理模块执行。系统以“制备-测试-优化”迭代循环运行，持续更新预测模型并驱动工艺收敛至最优状态。该发明解决了传统石墨烯电极制备中依赖经验、效率低下、批次间重复性差以及工艺-性能映射关系难以定量建模等关键问题，显著缩短了电极材料的研发周期，提升了产品性能极限与工艺稳定性，为高性能电化学电极的智能化、柔性化制造提供了系统性解决方案。

一、研究背景与技术问题

该专利属于新能源材料与电化学器件制造技术领域，聚焦于石墨烯基功能纳米复合电极的制备工艺。传统制备方法（如复合、浆料配制、涂布、热处理等）存在以下关键问题：

1. 工艺参数依赖经验：参数（如配比、温度、时间）多依赖研究人员试错，缺乏系统优化机制，难以获得全局最优解。

2. 重现性差：手动或半自动操作导致批次间性能波动大，微观结构与宏观性能（如比容量、循环稳定性）一致性差。

3. 工艺-性能映射复杂：该映射关系为多变量非线性耦合的“黑箱”问题，传统方法难以建立精确的定量模型，无法实现性能导向的精准制备。

现有技术虽有一定自动化程度（如自动涂布）或采用离线优化方法（如响应面法），但尚未实现从原料到成品的全流程闭环智能控制。

二、核心创新与技术方案

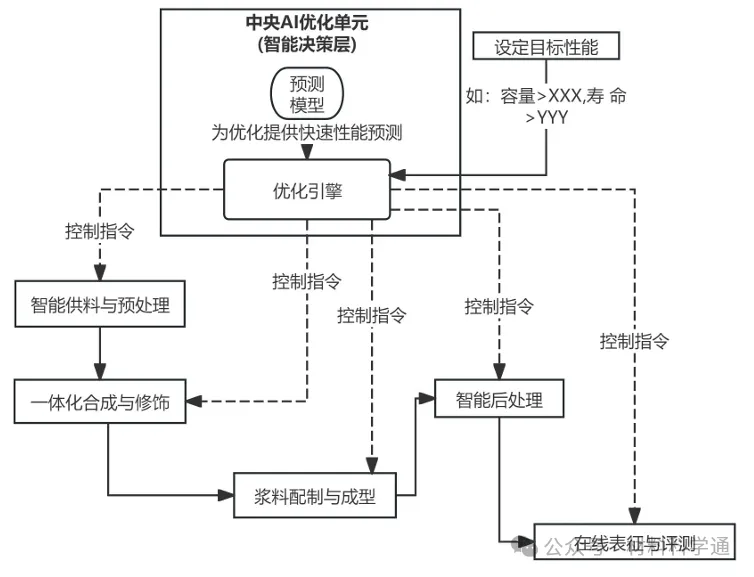

本发明提出一种集成化、自动化、智能化的电极制备系统，核心在于构建“制备-表征-决策-优化”的闭环控制架构。系统由三大子系统组成：

1. 物理执行子系统（硬件层）

该子系统为全流程自动化执行的物理载体，包含按工艺流程顺序连接的模块：

• 智能供料与预处理模块：实现原料的精确计量、输送与预混合。

• 一体化合成与修饰模块：集成水热反应单元与电化学沉积单元，用于石墨烯与功能纳米材料的复合。

• 自适应浆料配制与电极成型模块：将复合粉体配制成浆料并完成涂布或3D打印成型。

• 智能后处理模块：采用程序控温气氛炉对成型电极进行热处理。

• 在线多维度表征与性能评测模块：集成自动取样、拉曼光谱、扫描电镜（SEM）、扣式电池自动装配线及多通道电化学工作站，实现中间产物与最终电极的快速结构与电化学性能表征。

2. 数据感知子系统（数据层）

通过工业以太网或OPC UA协议，实时采集上述各模块的工艺参数（温度、压力、流量等）与表征性能数据（光谱、电化学信号等），并上传至中央数据库，实现数据的时间序列化与批次关联。

3. 中央AI优化子系统（决策层）

这是本发明的“大脑”，核心技术构成如下：

• 工艺-性能数据库：为每批次建立唯一ID，同步存储工艺参数集 XX 与性能指标集 YY。

• 工艺-性能预测模型：采用深度神经网络（DNN）（如MLP或CNN-LSTM组合），以 XX 为输入、YY 为输出，通过监督学习建立高精度非线性映射。该模型用于根据任意工艺参数预测电极性能。

• 多目标优化引擎：基于用户设定的目标性能（如“最大化比容量，最小化内阻增长速率”），调用上述预测模型作为评估函数，采用非支配排序遗传算法（NSGA-II）或贝叶斯优化算法，在工艺参数可行域内进行全局搜索，输出帕累托最优的工艺参数组合X_opt。

• 控制接口：将X_opt解析为各模块可执行的控制指令，下发至物理执行子系统。

三、工作流程与闭环优化机制

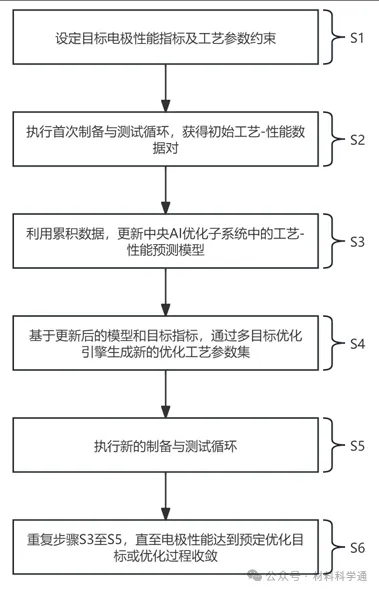

系统运行遵循以下迭代循环（见图2）：

1. 目标设定（S1）：用户在AI单元中输入目标性能指标及工艺参数约束。

2. 初始制备（S2）：系统基于初始或历史参数执行首轮全自动制备与测试，获得初始数据对(X₁,Y₁)。

3. 模型更新（S3）：利用累积数据（含新数据）训练或更新DNN预测模型。

4. 参数优化（S4）：优化引擎基于当前模型与目标性能，生成新的优化参数集X_new。

5. 新一轮执行（S5）：下发X_new,驱动物理模块执行下一轮制备与测试。

6. 收敛判断（S6）：重复步骤S3-S5。当连续多轮（如M≥3）的核心性能指标提升幅度小于预设阈值或达到目标值时，判定优化收敛，输出最优工艺方案与电极产品。

该流程本质上是一个基于强化学习思想的闭环控制策略，实现了“感知→决策→执行→学习”的持续迭代。

四、技术优势与应用价值

1. 显著缩短研发周期：将传统依赖经验的试错过程转变为AI驱动的自动全局寻优，有望将配方与工艺研发周期从数月至数年缩短至数周。

2. 提升性能极限与重现性：精密执行AI输出的最优参数，可稳定制备出接近理论性能极限的电极，并将批次间关键性能的偏差从约10%降低至3%以下。

3. 形成数字化工艺知识资产：系统运行中自动构建并持续完善的“工艺-性能”数据库与预测模型，实现了工艺知识的可复用性与可迁移性，降低了对核心人员经验的依赖。

4. 实现柔性化研发与生产：同一硬件系统可通过软件重设目标性能，快速适配开发不同类型（如高功率型、高能量型）电极产品。

5. 降低综合成本：减少无效实验轮次，节约原材料与能源；同时，一次性锁定最优工艺可避免规模化生产中的质量波动与浪费。

五、潜在局限与讨论

尽管该专利提出了一套先进的智能制备框架，但从学术角度仍可探讨以下潜在局限性：

• 模型泛化能力：DNN模型的预测精度高度依赖于训练数据的覆盖范围与质量。对于超出训练数据分布的工艺参数空间，模型可能产生不可靠的预测，影响优化引擎的稳定性。

• 多目标优化的可解释性：NSGA-II等进化算法虽能生成帕累托前沿，但难以直接解释各工艺参数对性能影响的物理机制，可能存在“黑箱”优化问题。

• 系统复杂性与初始投资：该系统集成了多类精密设备与软件平台，初期建设成本高，维护复杂，可能限制了其在小规模实验室或企业的推广。

• 在线表征的精度与速度平衡：为实现快速闭环，系统采用在线或快速表征方法（如便携式拉曼、SEM样品台），其精度可能低于离线标准测试方法，可能引入数据噪声。
