3D 生物打印 “墨水” 怎么配?一篇讲清:可打印、稳得住、细胞爱用的水凝胶设计方案

3D 生物打印早已不是实验室里的新鲜概念，但好用的生物墨水（bioink）依然是卡脖子难题 —— 挤得出来、立得住、不塌架、对细胞友好，三者很难同时兼顾。

发表在《Journal of Materials Chemistry B》的研究，直接给出一套可直接照搬的水凝胶生物墨水设计流程，把流变学、打印性、机械稳定性、生物相容性全部量化，让你配墨水不再靠 “试”。

生物墨水的三大核心难题

想做出合格的 3D 打印支架，必须同时搞定三件事：

可打印性（Printability）：能顺畅挤出、纤维均匀、方孔不变圆

稳定性（Stability）：在培养液里不崩解、撑得住细胞生长

生物相容性（Biocompatibility）：细胞活得好、能增殖、能伸展

这篇文章用海藻酸钠（Alg）+ 羧甲基纤维素（CMC）+ 明胶甲基丙烯酰（GelMA）三组分体系，把三者平衡到了极致。

先定配方：哪一组浓度最好用？

作者筛了几十组配比，最终锁定黄金配方：4% 海藻酸钠 + 10% 羧甲基纤维素 + 8%/12%/16% GelMA

为什么选它？

CMC 提升粘度与打印成型

Alg 提供离子交联（CaCl₂）快速定型

GelMA 负责光交联（UV）+ 细胞黏附（RGD 序列）

双重固化：UV + Ca²⁺，刚度可调，适配梯度组织工程

流变学怎么测？照着做就对了

文章给出标准化测试顺序，不用再瞎试：

流动扫描（Flow sweep）：看剪切变稀行为
应变扫描（Amplitude sweep）：算屈服应力 YS
频率扫描（Frequency sweep）：看 G’>G’’、有无交叉频率 CF
触变性测试（Thixotropy）：模拟打印前后结构恢复
变温 / 时间扫描：看温度响应与固化后模量

关键门槛（直接记）

无 CF（交叉频率）

G’ ＞ G’’（弹性主导）

屈服应力：Alg–CMC 体系＞300 Pa；加 GelMA 后＞150 Pa 即可

打印性怎么评？两个指标就够

文章用两个可量化指数，告别 “看着还行”：

纤维直径 FD：接近喷嘴直径（200/250 μm）

打印值 Pr：理想值 0.9–1.1（方孔不变圆）

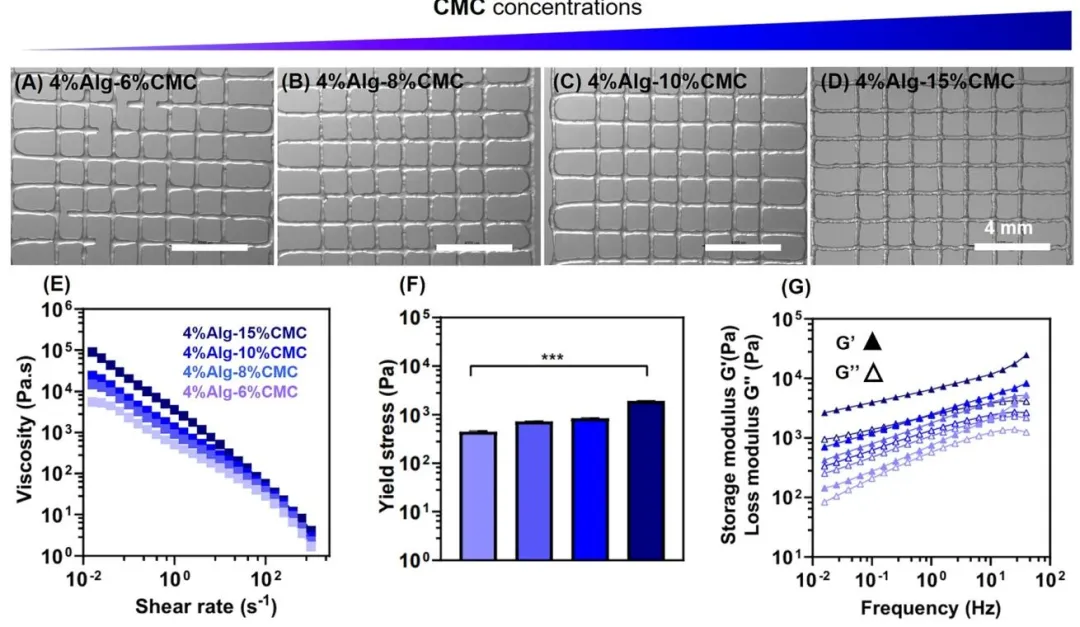

图 1. 4% Alg–CMC 体系打印与流变关联展示不同 CMC 浓度（6%/8%/10%/15%）的 3D 打印支架体视显微镜图像，以及对应的流动曲线、屈服应力、频率扫描结果；10% CMC 组实现最优打印性。

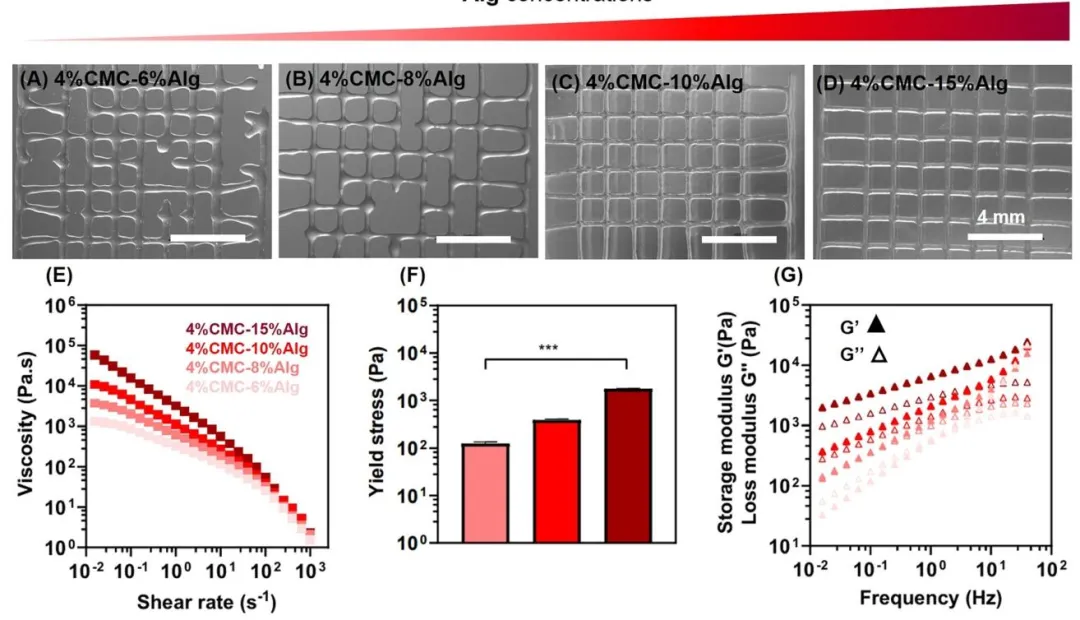

图 2. 4% CMC–Alg 体系打印与流变关联固定 CMC、改变 Alg 浓度的打印效果与流变对比，证明 Alg 为主组分易坍塌，最优配比需更高浓度与压力。

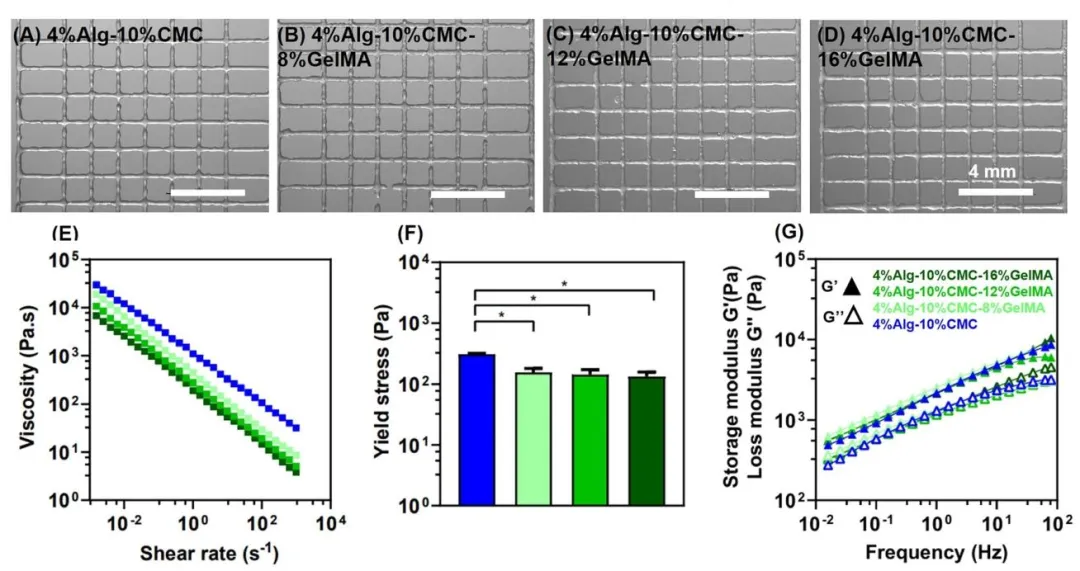

图 3. 4% Alg–10% CMC–GelMA 打印与流变不同 GelMA 浓度（0/8%/12%/16%）的打印形貌与流变测试，所有配比均满足良好打印性。

数学模型：把 “手感” 变成数字

作者用幂律模型计算打印时的表观剪切速率、粘度、剪切应力，直接判断是否对细胞友好。

结论很实用：

表观剪切应力：5000–9500 Pa

表观粘度：5–7 Pa·s

这个区间挤出顺畅、细胞存活率高。

温度怎么控？GelMA 的关键

GelMA 是热响应材料：

37 ℃：低粘度、好挤出、压力小、护细胞

25 ℃：模量飙升、难挤出、压力翻倍

所以：含 GelMA 墨水，统一 37 ℃打印。

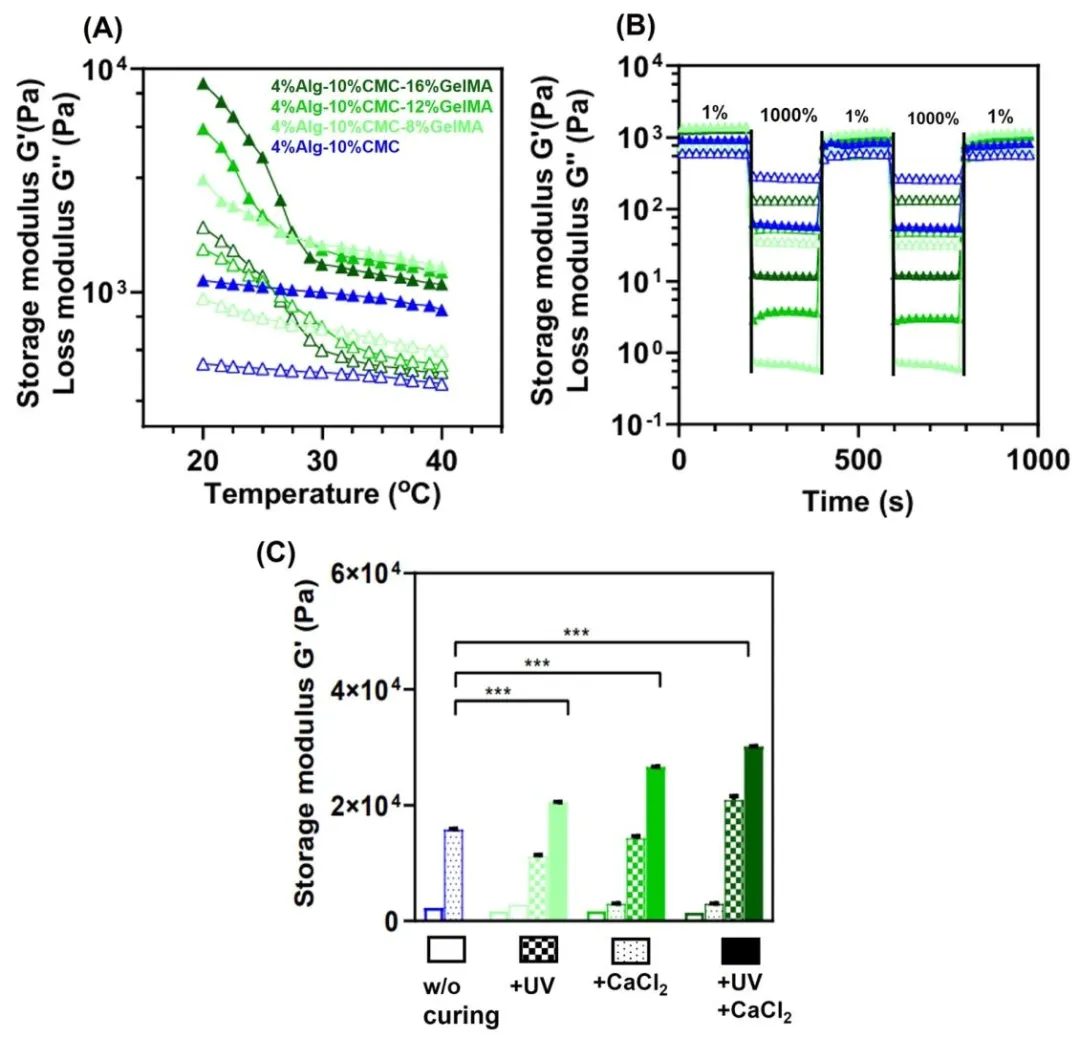

图 4. 温度扫描、触变性与时间扫描展示墨水的温敏特性、剪切–恢复行为，以及单一 / 双重固化后的模量变化；双重固化刚度最高、最稳定。

复杂结构能不能打？直接看图

最优配方4% Alg–10% CMC–16% GelMA，挑战高精度与多层打印：

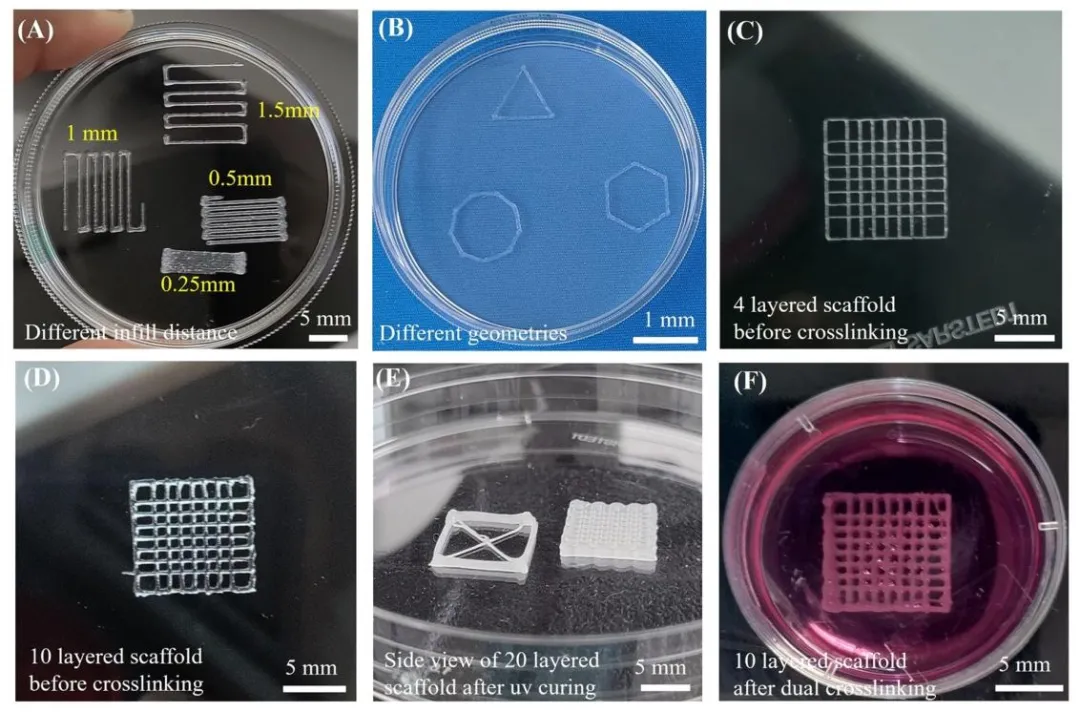

图 5. 复杂 3D 结构成型效果包括不同填充间距（0.25–1.5 mm）、多种几何形状（三角 / 六角 / 多边形）、4 层 / 10 层未交联支架、20 层 UV 固化支架、以及培养 7 天后的双层固化支架，均保持完整形态。

稳不稳定？21 天不崩解

不加 GelMA：24 小时内解体

加 GelMA 并双重固化：21 天残留重量＞83%

16% GelMA 组最稳，残留达90%

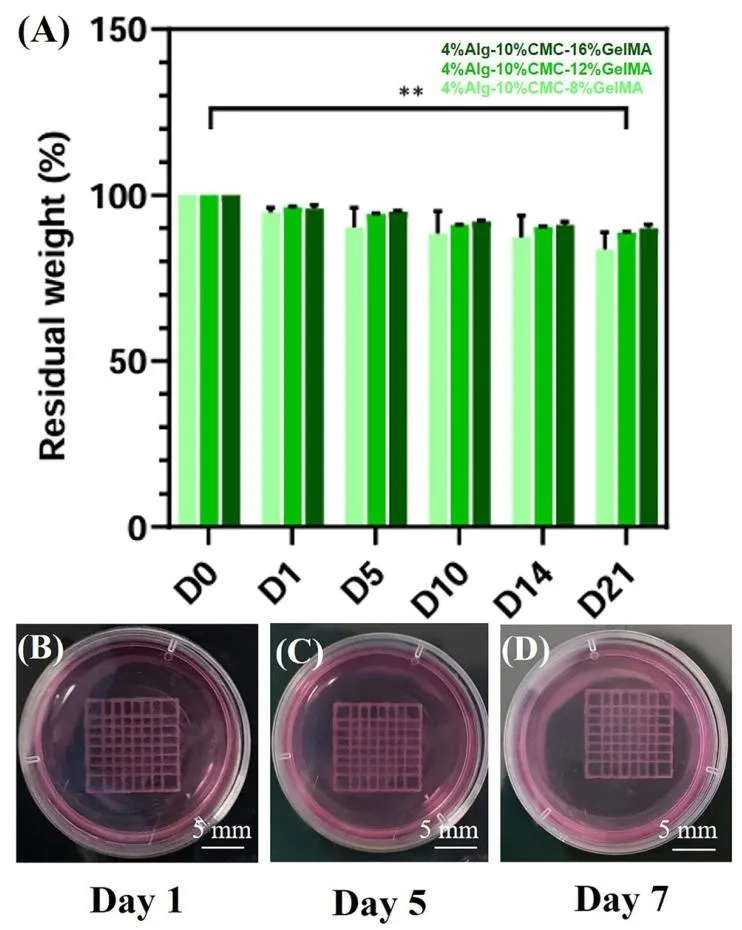

图 6. 支架长期稳定性21 天残留重量曲线，以及第 1/5/7 天宏观形貌，证明结构完整、无塌陷。

细胞爱不爱用？活死染色 + 代谢一目了然

GelMA 自带 RGD 黏附位点，浓度越高细胞越爱：

活细胞多、形态从圆变伸长

代谢活性：16% GelMA 组提升最显著

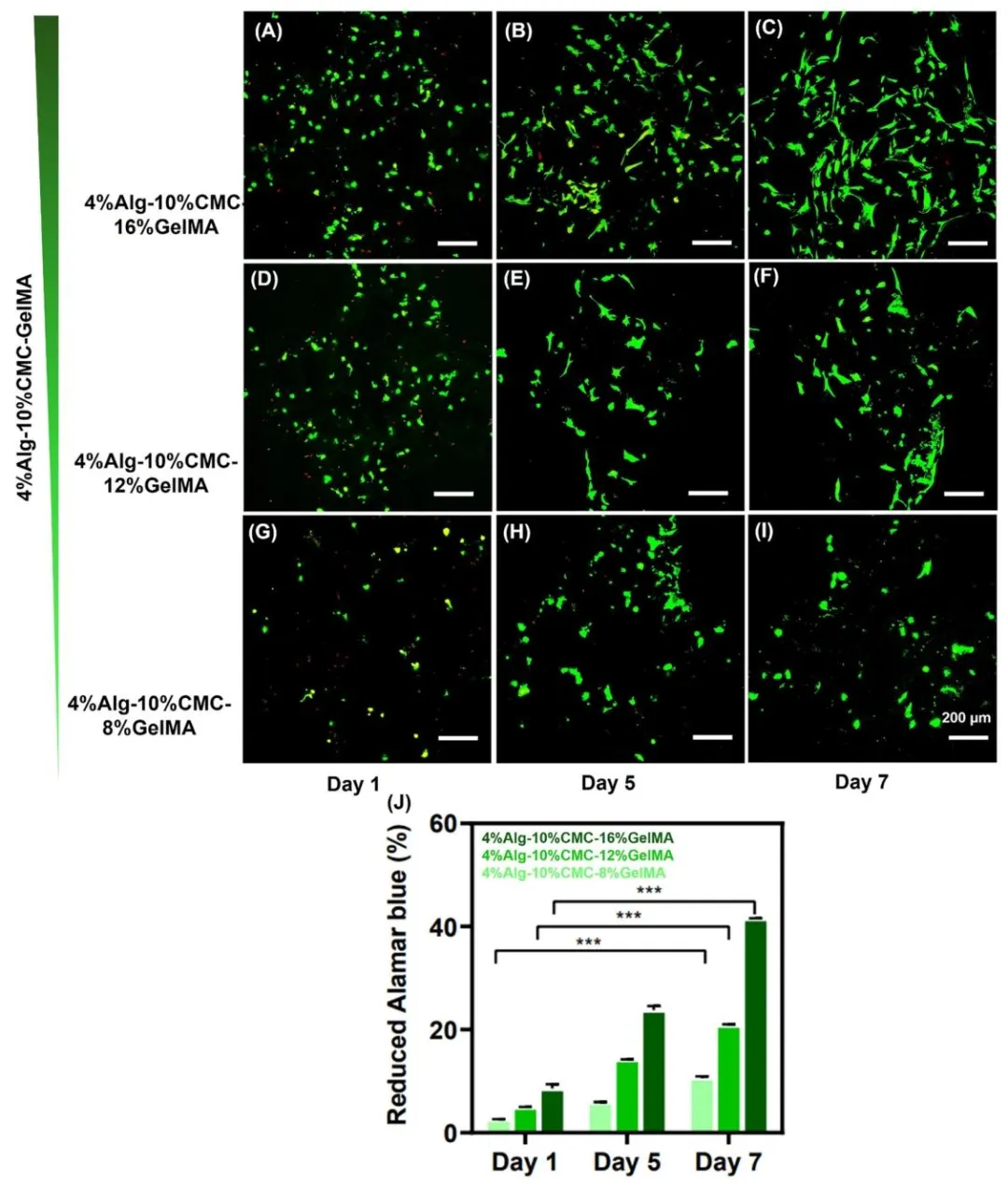

图 7. 生物相容性评估8%/12%/16% GelMA 在第 1、5、7 天的活死染色图，以及 Alamar 蓝代谢定量结果，证明随 GelMA 提升，细胞增殖更旺盛。

直接抄作业：最终结论

这篇文章最值钱的，是可复用的设计 protocol，换材料也能用：

优先选：4% Alg + 10% CMC + 16% GelMA

打印：37 ℃、200 μm 喷嘴、低压挤出

固化：UV 60 s + 0.1 M CaCl₂ 4 min

质控：Pr=0.9–1.1、FD 接近喷嘴、G’>G’’、无 CF、YS>150 Pa

这套墨水能直接用于梯度组织再生，比如肌腱–肌肉界面、骨–软骨界面等工程场景。

DOI: 10.1039/d5tb00737b
