本文手把手教你从 0 搭一张工厂能耗看板，不用写代码，半天就能上手。覆盖点位梳理、数据接入、看板搭建、告警配置 4 个核心步骤。
很多工厂老板每天早上一到公司，先打开三个 Excel 表——一个是电费汇总表，一个是车间设备用电记录，一个是空压机运行台账。三个表来回切，加起来几十列数据，看完花 20 分钟，还看不出哪台设备在"偷电"。
这事吧，不是因为老板不会看表，是因为 Excel 不适合干这个活。Excel 是静态的，看板是动态的；Excel 要手动更新，看板实时刷新；Excel 一个人看，看板全厂都能看到。
本文教你用零代码工具自己搭一张能耗看板，不用请 IT，照着做就行。核心就四步：把点位理清楚→把数据接进来→把看板搭起来→把告警配好。文末有完整的能耗管理配置参考，点击 【阅读原文】 获取。
1

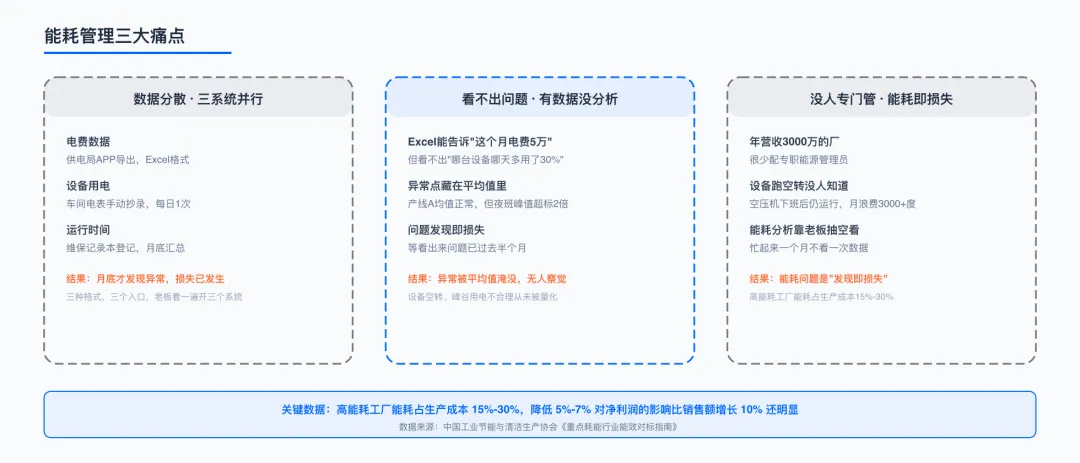

这个场景到底卡在哪
第一，数据分散。 电费数据在供电局 APP 里，设备用电在车间电表上，空压机运行时间在维保记录里。三个数据源，三种格式，老板看一遍要开三个系统。
第二，看不出问题。 Excel 能告诉你"这个月电费 5 万"，但看不出"哪台设备哪天多用了 30%的电"。等你看出来，问题已经过去半个月了。
第三，没人专门管。 年营收 3000 万的厂，很少配专职能源管理员。能耗分析靠老板自己抽空看，看完也顾不上细究。
据行业调研，高能耗工厂（化工、建材、印染等）的能耗占生产成本 15%-30%。能耗降低 5%-7%，对净利润的影响比销售额增长 10%还明显。
一张看板解决的就是这三个问题：数据集中、异常可见、自动告警。
2
半天能搭好的系统，骨架只有四步

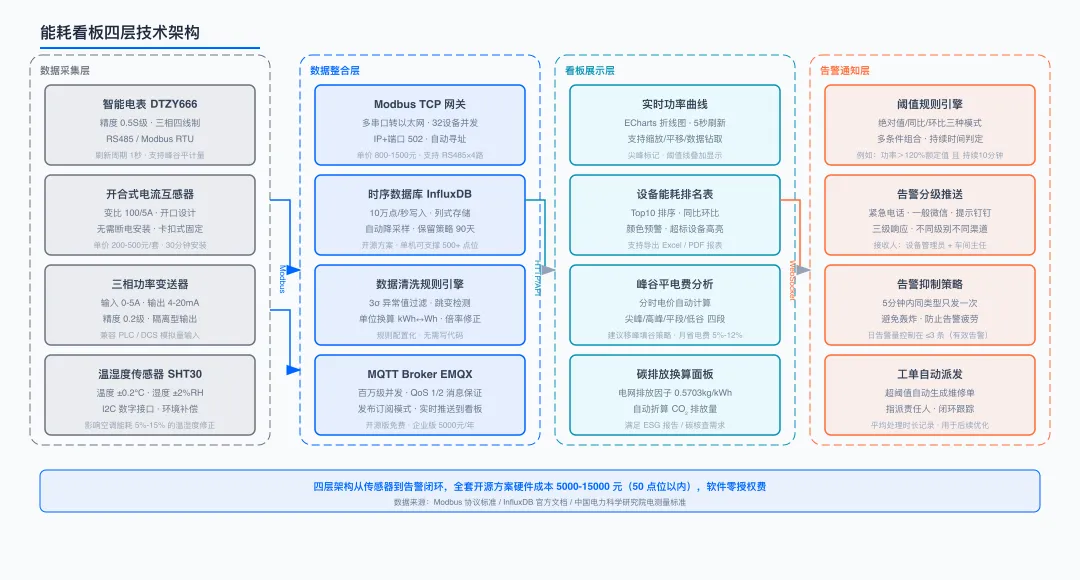

能耗看板不是复杂系统，核心是四层：
数据采集层：电表、流量计、传感器，把能耗数据实时抓进来 数据整合层：把不同来源的数据统一格式，建一张大宽表 看板展示层：拖拽式搭仪表盘，用电趋势、设备排名、异常高亮 告警通知层：超过阈值自动提醒，推送给相关负责人
下面按这四层，一步步讲怎么配置。
3

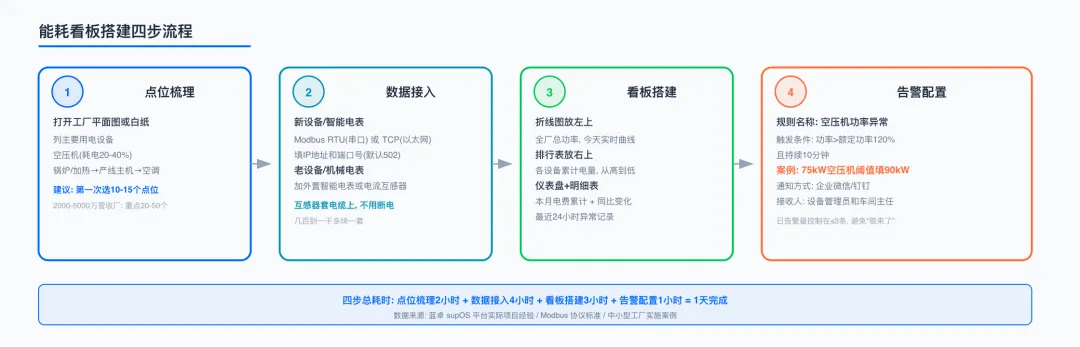

核心实操步骤
Step 1：先把点位理清楚，别一上来就接数据
操作目的：搞清楚厂里到底有多少个能耗点位，哪些是重点。
操作过程：打开工厂平面图，或者干脆拿张白纸，把主要用电设备列一遍。优先级排序：空压机（耗电大户，占工厂用电 20%-40%）→锅炉/加热设备（能耗高，波动大）→产线主机（设备多，数据量大）→空调/照明（基数小，但容易漏）。
每个点位记录三个信息：设备名称、额定功率、所在车间。比如"空压机-1#，75kW，A 车间"。
预期效果：手里有一张点位清单，知道要接多少个数据点。一般 2000 万-5000 万营收的厂，重点点位在 20-50 个之间。
💡 提示
别贪多。第一次搭看板，选 10-15 个重点点位就够了。全厂 500 多个点位一起上，数据量太大，看板反而看不清重点。
Step 2：把数据接进来，老设备不用换
操作目的：让电表数据自动进到系统里，不用每天抄表。
操作过程：分两种情况。
新设备或已有智能电表的：直接通过通讯协议读取数据。常见的协议有Modbus RTU（串口通信）和Modbus TCP（以太网通信）。在数据接入模块里，新建一个设备连接，协议类型选 Modbus，填上电表的IP 地址和端口号（默认 502），然后映射数据寄存器地址。比如电流值存在地址40001，功率值存在40002。
老设备只有机械电表的：加一个外置智能电表或电流互感器。电流互感器套在电缆上，不用断电，直接感应电流大小。互感器输出信号接到数据采集器，采集器再通过 WiFi 或网线把数据发出去。一套互感器+采集器，成本几百块到一千多块。
预期效果：系统里能看到每台设备的实时功率、累计电量，数据每 5 分钟刷新一次。
Step 3：搭看板，拖拽式操作，不用写代码
操作目的：把接进来的数据，变成一张直观的仪表盘。
操作过程：打开看板设计器，从左边的组件库里拖组件到画布上。
先拖一个折线图放左上角，数据源选"全厂总功率"，时间范围选"今天"。这样一眼能看到今天的用电曲线，有没有异常的尖峰。
再拖一个排行表放右上角，数据源选"各设备累计电量"，排序选"从高到低"。谁用电最多，一目了然。
下面拖两个仪表盘（那种像汽车时速表的圆形图），一个显示"本月电费累计"，一个显示"本月同比变化"。同比变化用红色表示上升、绿色表示下降。
最后拖一个明细表放底部，显示"最近 24 小时异常记录"。异常的定义在下一步配置。
预期效果：一张 A4 纸大小的看板，包含趋势、排名、总量、异常四个维度。刷新频率设 5 分钟，挂在车间大屏或老板手机上都能看。

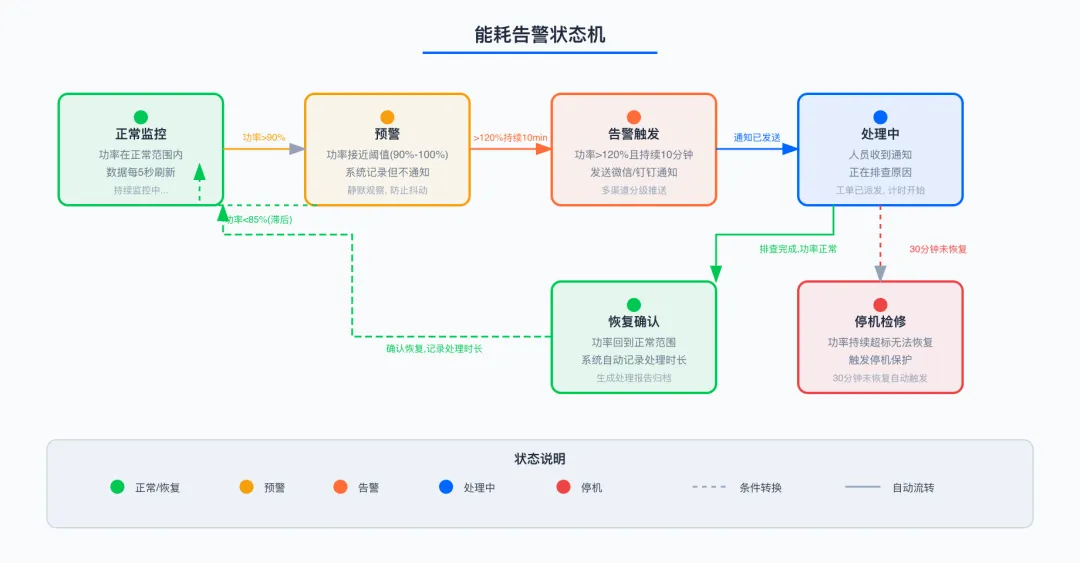

Step 4：配告警，超过阈值自动提醒
操作目的：不用人盯着看板，系统自己发现异常。
操作过程：进入告警规则配置，新建一条规则。
规则名称："空压机功率异常"。
监控对象：空压机-1#的实时功率。
触发条件：功率 > 额定功率的 120%，且持续 10 分钟以上。比如 75kW 的空压机，阈值填 90kW。
通知方式：选企业微信或钉钉通知，接收人填设备管理员和车间主任的账号。
告警内容模板："【能耗告警】空压机-1#当前功率{当前值}kW，超过阈值{阈值}kW，已持续{持续时间}分钟，请检查设备运行状态。"
再建一条规则："夜班待机耗电异常"。监控对象是产线主机，触发条件是"功率 > 额定功率的 10%"且"时间在 22:00-06:00 之间"。很多工厂夜班停产但设备没关机，待机功耗积少成多，这条规则专门抓这个问题。
预期效果：异常发生后 5 分钟内，相关负责人收到通知。不用等月底看电费单才知道哪台设备出了问题。
4
这几个配置错误最容易犯

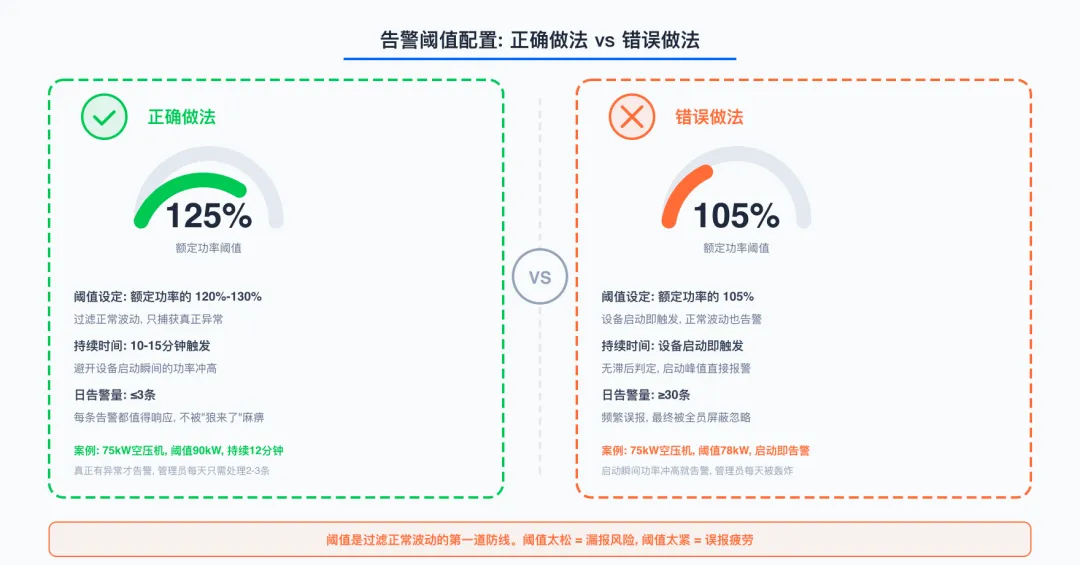

阈值设得太低
错误做法：怕漏掉异常，把阈值设得很低，比如功率超过额定值的 105%就告警。
为什么错：设备启动瞬间功率会冲高，正常波动也会触发告警。一天收几十条告警，管理员麻木了，真有问题反而看不见。
正确做法：阈值填额定功率的 120%-130%，持续时间设 10-15 分钟。这样既过滤掉正常波动，又能抓到真正的异常。
只监控总功率，不拆到设备
错误做法：只看全厂总功率一条曲线，不看单台设备的数据。
为什么错：总功率正常，不代表每台设备都正常。一台设备多耗电，另一台少耗电，总功率可能还是平的。
正确做法：总功率要看，单台设备的功率也要看。看板至少要有"全厂趋势"和"设备排名"两个维度。
数据源接错了单位
错误做法：电表输出的是"千瓦时"，但看板里按"瓦"显示，数值差了 1000 倍。
为什么错：单位不统一，看板上的数字完全不对，老板一看就觉得系统不靠谱。
正确做法：接入数据时，确认电表的输出单位。常见的智能电表输出单位是"kWh"（千瓦时），看板显示也用这个单位。如果互感器输出的是电流值（安培），需要在系统里换算成功率（功率=电流×电压×功率因数）。
5
怎么判断你做对了
搭完看板，验收标准就三条：
第一，数据准不准。拿电表上的数字和看板上的数字对比，误差在 2%以内算合格。如果误差超过 5%，检查数据接入的寄存器地址有没有映射错。
第二，告警灵不灵。手动把一台设备的功率调到超过阈值，看 10 分钟内能不能收到告警通知。收不到，检查告警规则里的接收人配置和通知渠道。
第三，老板用不用。最好的验收标准不是技术指标，是老板每天早上愿不愿意打开这张看板看。如果看了一周觉得"没什么用"，大概率是阈值设得不合理，或者展示维度不对，需要调。
能耗看板搭好后，一般 1-2 个月能看到效果。据行业案例，重点能耗点位实时监测的工厂，通过针对性调优，能耗可降低 5%-7%。按年电费 100 万算，5%就是 5 万——这张看板的投入产出，通常几个月就能回本。
一张能耗看板替代三个 Excel 表，核心不是技术多复杂，是思路对了：数据集中、异常可见、自动告警。照着上面四步做，半天能搭完，不用请 IT，自己就能搞定。
点击文末 【阅读原文】 获取更多能耗管理配置参考，含重点设备能效基准线设定方法、削峰填谷用电策略，以及行业能耗对标数据。
