新书连载11|用AI由代码自动生成流程图--《软件测试从业红宝书:职场跃迁与实战》

在产品的研发过程中，我们经常会遇到时间紧、任务多的情况，此时很多开发人员会先写代码再补设计方案，或者不写设计方案。

这种情况对于软件测试人员是一个很大的挑战，因为如果想要深入理解设计，只能根据代码分析，例如一边看代码一边画出对应的逻辑流程图。而现在，AI 工具可以很轻松地帮我们完成这件事。

下面结合案例，介绍如何让 AI 工具分析代码并生成流程图，助力我们进行代码分析。

下面是用 Python 写的判断闰年的代码，以它为例进行讲解。

def is_leap_year（year）：　　# 判断是否为闰年if（ year % 4 == 0and year % 100 != 0 ）or（ year % 400 == 0）：return True else ：return False　　def main ( ):try ：　　# 输入年份　　year = int（ input（ " 请输入年份："）） if is_leap_year（year）：　　print（ f"{year} 是闰年。"） else ：　　print（ f"{year} 不是闰年。"）　　except ValueError ：　　print（ " 输入错误，请输入一个有效的年份。"）if    name  == "  main  " ：　　main ( )

上面的代码是可以正常运行的（将上面的代码保存为 .py 文件，在命令行执行即可），

图 10-2 展示了代码的运行结果

用户：请读取并分析 leapyear.py 文件中的 Python 代码，用 Mermaid 语法生成对应的流程图。　　Kimi ：以下是根据您提供的 Python代码使用 Mermaid 语法生成的流程图代码。　　丶丶丶mermaid　　graph TD　　A［开始］--> B［输入年份］ B --> C{ 年份是否为整数 }　　C - · 是 --> D{ 年份 % 4 == 0 且 年份 % 100 != 0 或 年份 % 400 == 0}　　C - · 否 --> E［输出错误信息］　　D - · 是 --> F［输出“是闰年”］　　D - · 否 --> G［输出“不是闰年”］ E --> H[ 结束］　　F --> H　　G --> H丶丶丶　　这个流程图描述了程序的主要逻辑。　　（1）开始。　　（2）输入年份。　　（3）检查年份是否为整数。　　●如果不是整数，输出错误信息并结束运行。　　●如果是整数，继续判断是否为闰年　　（4）根据闰年的规则（年份能被 4 整除且不能被 100 整除，或者能被 400 整除），判断年份是否为闰年。　　●如果是闰年，输出“是闰年”。　　●如果不是闰年，输出“不是闰年”。　　（5）结束。

复制 Kimi 生成的流程图代码（需把节点名称中的双引号去掉，因为这不符合 Mermaid 语法）到绘图工具中后，得到的判断闰年的流程图如图 10-3 所示。

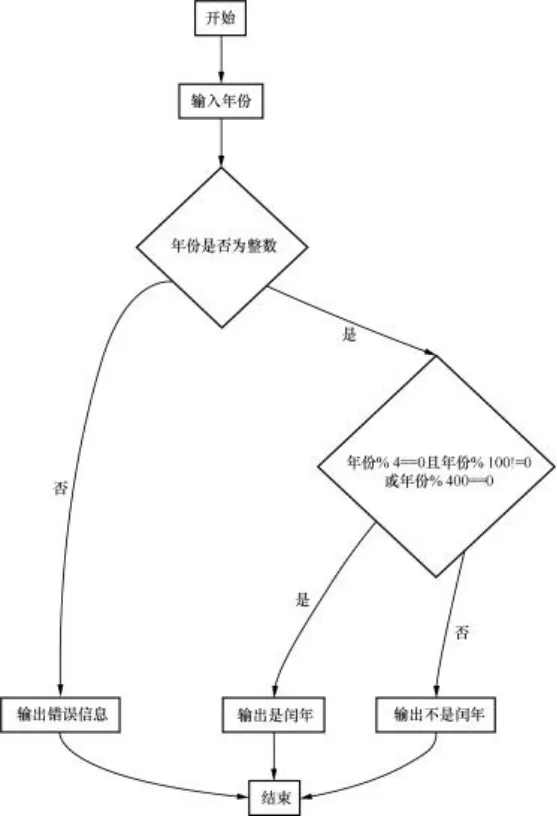

图 10-3    判断闰年的流程图

当作者第一次用 Kimi 快速生成流程图时，作者感到很震惊。软件测试人员要读懂开发人员写的代码，可不是一件容易的事，更何况还要绘制流程图。现在，Kimi 却不费吹灰之力，几秒间就完成了这两件事。下面，进一步思考与探索 Kimi 生成的结果。

从图 10-2 所示的运行结果看，代码的输出符合预期。但判断闰年的流程图中年份的判断很重要，继续运行代码，输入一些异常年份进行测试，测试结果如图 10-4 所示。

图 10-4    输入异常年份后的测试结果

“-2000 是闰年”这个结果说明代码有明显的 Bug。“+2024”是正整数，代码运行时把前面的“+”省略了，输出“2024 是闰年”，这从表面上看好像没什么问题，但输入“+”是不正确的，应报错。

Kimi 生成的流程图大大降低了我们理解代码的门槛，使进一步思考与探索代码的 Bug 变得更容易。这能助力我们在代码层面进行测试分析，协助快速定位 Bug。
