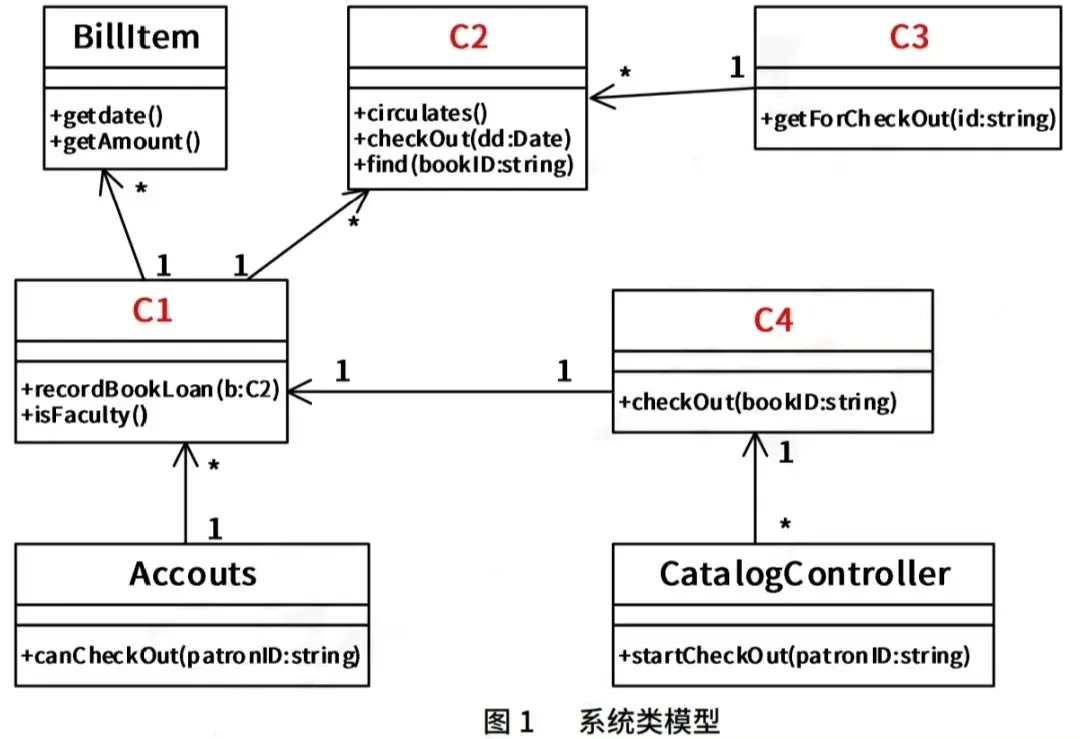

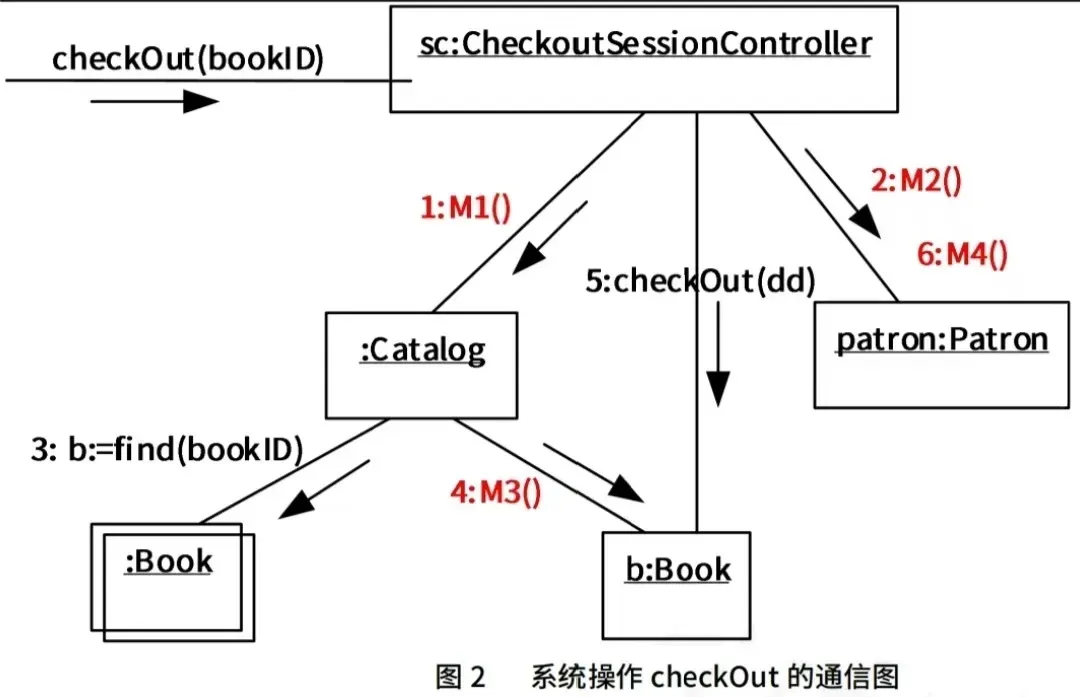

01“软设”案例题✍️阅读下列说明和图，回答问题。某高校目前使用的图书馆系统已建设多年，不能符合当前应用的一些需求，故计划重新建设图书馆管理系统。项目负责人王工经过初步需求调研已掌握部分情况，并开始使用UML工具进行建模。用例模型中用例“借书(Check Out Books)”的详细描述如下。参与者：读者(Patron)。典型事件流：1.输入读者ID；2.确认该读者能够借阅图书，并记录读者ID；3.输入所要借阅的图书ID；4.根据图书目录中的图书ID确认该书可以借阅，计算归还时间，生成借阅记录；5.通知读者图书归还时间。重复步骤3~5，直到读者结束借阅图书。备选事件流：2a.若读者不能借阅图书，说明读者违反了图书馆的借书制度(例如，没有支付借书费用等)①告知读者不能借阅，并说明拒绝借阅的原因；②本用例结束。4a.读者要借阅的书无法外借①告知读者本书无法借阅；②回到步骤3。说明：图书的归还时间与读者的身份有关。如果读者是教师，图书可以借阅一年;如果是学生，则只能借阅3个月。读者ID中包含读者身份信息。现采用面向对象方法开发该系统，得到如图1所示的系统类模型(部分)；以及如图2所示的系统操作“checkOut(bookID)(借书)”通信图(或协作图)。[问题1]根据说明中的描述，以及图1和图2，给出图1中C1-C4处所对应的类名(类名使用图1和图2中给出的英文词汇)。(6分)[问题2](6分)根据说明中的描述，以及图1和图2，给出图2中M1-M4处所对应的方法名(方法名使用图1和图2中给出的英文词汇)。[问题3](3分)用例“借书”的备选事件流4a中，根据借书制度来判定读者能否借阅图书。若图书馆的借书制度会不断地扩充，并需要根据图书馆的实际运行情况来调整具体使用哪些制度。为满足这一要求，在原有类设计的基础上，可以采用何种设计模式?简要说明原因。参考答案：[问题1](6分)C1：PatronC2：BookC3：CatalogC4：CheckoutSessionController[问题2](6分)M1：getForCheckOutM2：isFacultyM3：circulatesM4：recordBookLoan[问题3](3分)应采用策略模式，策略模式的优势在于可以灵活地添加对同一问题的不同处理方案，这与题目要求非常吻合。……篇幅有限，资料无法全部展示📂完整版《软设案例题合集（PDF）》可通过以下2️⃣种方式获取👇👇👇领取方式一：关注「希赛软考」公众号回复「案例」获取⬆️点击即可快速关注领取方式二：点击这里，跳转「希赛网」小程序直接获取👇点击关注后，发送【资料】👇
