10.软件架构-概念大家好！今天我们继续细说软考高级架构知识点。本节我们学习软件架构的内容1.软件架构
1.1概念

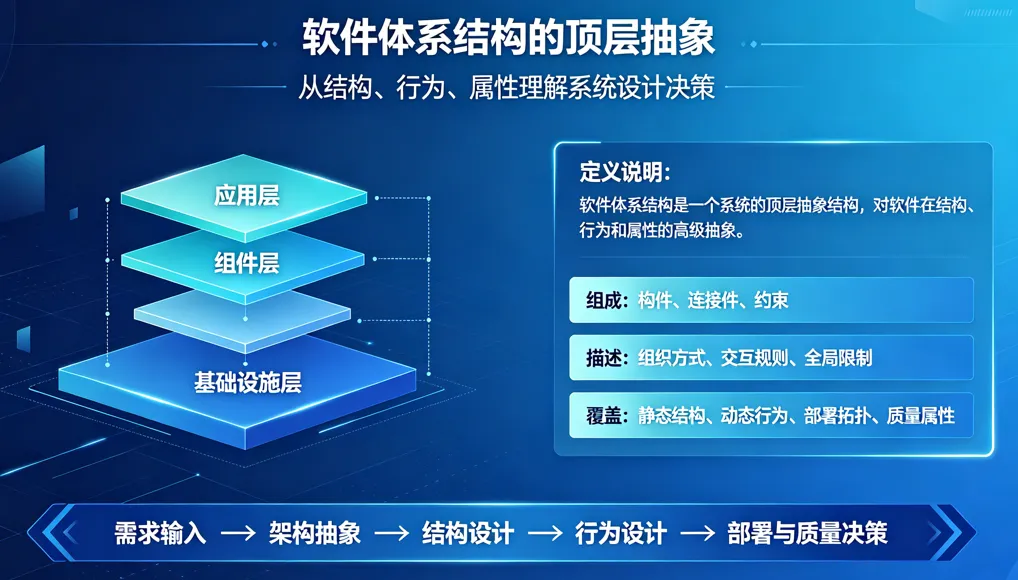

对于软件架构的概念没有一个统一的规定，这里给出两个概念：1.软件体系结构（软件架构）是一个系统的顶层抽象结构，对软件在结构、行为和属性的高级抽象。它包含系统的构件、连接件、约束三要素，描述各组成部分的组织方式、交互规则、全局限制，同时涵盖系统静态结构、动态行为、部署拓扑与各类质量属性设计决策。2.软件或计算机系统的软件架构是该系统的一个（或多个）结构， 而结构由软件元素、元素的外部可见属性及它们之间的关系组成。1.2架构的三要素描述
1.构件：系统中独立、可复用的组成单元，子系统、模块、服务、组件、数据库都属于构件；2.连接件：连接构件、实现交互的机制，API、RPC、消息队列、数据库连接、接口调用、共享内存等；3.约束：对构件、交互、部署的限制，如性能指标、安全规范、并发限制、行业合规、硬件资源限制。2.软件架构的重要性
- 选择合适的架构方案：在架构变更相对容易阶段选择合适的架构方案，降低开发过程中修改的风险。
- 处理系统复杂性：大型软件系统规模庞大、业务逻辑交织，通过架构划分边界、分层分模块，拆分复杂问题，降低理解、开发、维护难度，避免系统失控。
- 支撑非功能需求落地：性能、可用性、安全性、可扩展性、可修改性、可测试性等质量属性无法靠零散代码实现，必须在架构层面统一规划、整体保障。
- 提供统一沟通媒介：架构视图是业务人员、开发、测试、运维、项目管理者共用的标准化沟通语言，消除信息偏差，统一各方对系统的认知。
- 指导团队分工与并行开发：架构明确子系统、模块边界与接口规范，可拆分多团队并行开发，定义前后端、中台、第三方集成的协作边界。
- 控制软件全生命周期成本：合理架构前期投入少量设计成本，大幅减少后期迭代、扩容、故障修复、重构成本；糟糕架构会引发大量返工，长期维护成本激增。
- 支撑软件复用：通用架构模式、领域构件、基础中间件方案依托架构标准化，可在多个项目复用，提升研发效率。
- 约束系统长期演进：架构预留扩展点、隔离变化点，支撑业务长期迭代；无架构约束的系统极易形成技术债务，后期难以改造。
3.软件架构的生命周期
1.需求阶段
梳理业务功能需求，识别并量化质量属性需求，提取软硬件、行业合规、成本等外部约束，形成架构需求基线。2.架构设计阶段
基于架构需求选择合适架构风格，划分系统构件与连接件，构建逻辑、部署、进程等多视图架构模型，完成技术方案选型。3.架构文档化阶段
完整记录架构设计内容，标准化输出架构说明书、构件接口规范、部署方案、约束规则，保证架构可阅读、可传递。4.架构评审阶段
组织多方专家开展架构评审，对照需求与质量场景排查架构缺陷、性能瓶颈、安全漏洞，输出评审问题与优化方案。5.架构实现阶段
开发人员严格遵循架构文档开发构件、集成中间件、完成系统组装；搭建技术原型验证关键架构方案可行性。6.架构维护与演化阶段
系统上线运行后，根据业务变更、流量增长、技术迭代持续调整架构；小幅变更局部修改，大规模业务变化时实施架构重构，同步更新架构文档。7.系统退役阶段
系统停止使用，归档全部架构设计文档、评审记录、演化改造资料，沉淀架构设计经验库，为新项目提供参考。4.软件架构的作用
作为干系人之间的沟通工具：架构提供统一可视化模型，业务人员、开发、测试、运维、项目管理人员、客户都能基于架构视图理解系统，消除认知差异，是跨角色沟通的核心媒介。承载系统早期重要设计决策：系统分层、技术选型、模块划分、交互方式、安全、容灾、部署方案等核心重大决策均在架构阶段确定。早期架构决策直接决定系统开发、运维、改造的成本，提前暴露技术风险。为软件复用提供基础：通用架构模式、领域组件、公共框架、标准交互协议都依托架构标准化沉淀，架构定义可复用单元与接口规范，支撑跨项目、跨业务复用。约束系统开发实现行为：架构规定构件依赖关系、数据流向、调用约束，限制开发人员随意耦合、跨层调用等不规范实现，统一开发标准，降低代码混乱程度。支撑质量属性的分析与验证：性能、可用性、安全性、可修改性等质量属性无法在代码层面全局把控。在架构阶段可通过质量场景、架构评审（ATAM）、原型验证，提前校验质量指标是否达标。指导系统演化与迭代：架构是系统长期演进的蓝图，业务扩张、需求变更、流量升级时，所有改造、扩容、重构工作均以现有架构为基准，保障系统迭代有序可控。5.架构描述

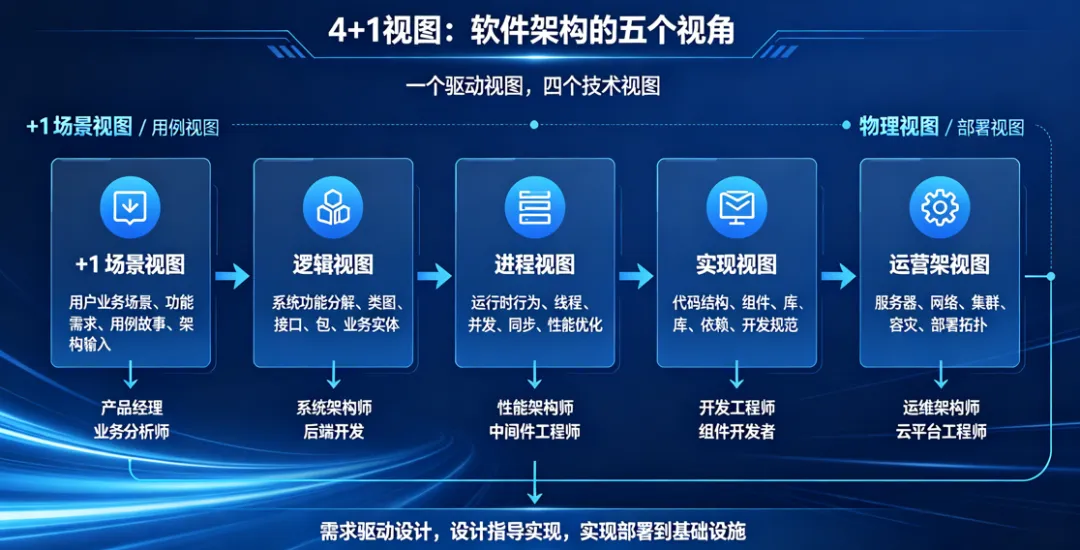

5.1 4+1视图
4+1 视图包含：用例视图（+1 场景驱动视图）、逻辑视图、进程视图、实现视图、物理视图，是架构设计标准多视图表达手段，各视图面向不同关注点、不同干系人，完整展开如下：1. 用例视图（场景视图，+1 视图，全部视图的驱动）
核心定位
以最终用户、外部系统视角梳理系统功能场景，是所有其他视图设计的输入与驱动依据，用来验证架构能否满足业务需求。描述内容
1.识别参与者：终端用户、第三方系统、外部设备、定时任务等外部交互对象；2.定义用例：每一项完整业务功能，例如用户登录、订单支付、数据导出；3.绘制业务场景流程：正常业务流程、异常分支流程；关注对象
服务对象
核心作用
所有逻辑、进程、代码、部署架构都围绕用例场景开展设计，架构评审时以业务场景检验架构合理性。2. 逻辑视图
核心定位
静态功能分解视图，表达系统功能如何拆分，聚焦业务领域内部结构，支撑可修改性、功能扩展性。描述内容
1.领域概念划分：业务实体、领域类、接口、抽象类；2.分层 / 分模块结构：领域层、应用层、基础设施层等分层关系；3.元素关系：继承、关联、聚合、依赖、接口实现关系；关注对象
服务对象
核心作用
明确业务功能拆分规则，定义模块间调用接口，保证业务清晰解耦，支撑需求迭代修改。3. 进程视图（活动视图）
核心定位
系统运行时动态视图，专门解决并发、性能、吞吐、伸缩类质量属性。描述内容
1.运行单元：进程、线程、协程、异步任务、消息处理实例；2.并发机制：线程池、锁、同步 / 异步通信、事件队列；4.质量指标落地：并发承载、响应时延、吞吐量、资源隔离；关注对象
进程、线程、并发同步、消息、实时交互、性能、可伸缩性；服务对象
核心作用
识别并发冲突、资源瓶颈，设计分布式事务、异步解耦方案，保障高并发场景稳定运行。4. 实现视图（开发视图）
核心定位
代码工程组织视图，面向开发交付，描述源码、库、构件的物理组织。描述内容
2.代码构件：静态库、动态库、第三方 SDK、Jar 包、组件包；3.编译依赖：模块之间编译引用关系、版本依赖约束；关注对象
服务对象
核心作用
规范代码目录结构，统一项目开发规范，控制模块依赖，支撑团队并行编码、版本构建。5. 物理视图（部署视图）
核心定位
软硬件映射视图，将程序运行单元映射到真实硬件 / 云资源。描述内容
1.硬件节点：服务器、云主机、容器、数据库节点、网关、中间件服务；2.网络拓扑：节点之间网络链路、防火墙、负载均衡、专线；4.资源约束：CPU、内存、存储、带宽、集群容灾部署方案；关注对象
硬件节点、容器、网络、集群、部署拓扑、软硬件映射；服务对象
核心作用
规划生产环境集群架构，设计容灾、多活、扩容方案，指导上线部署与运维监控。补充总结

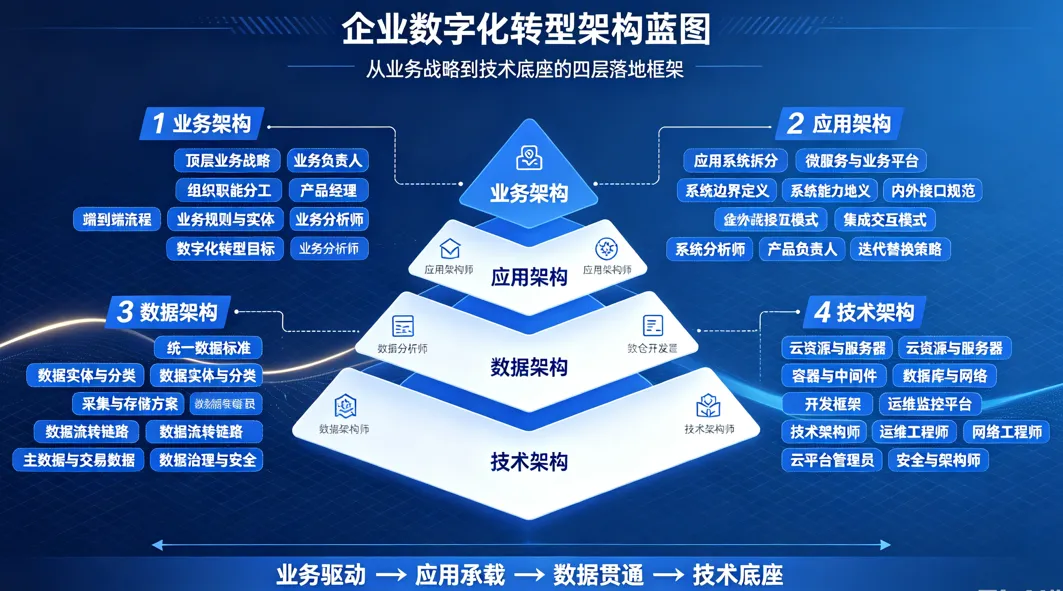

3.记忆口诀：用例驱逻辑，进程管并发，实现管代码，物理管硬件。5.2TOGAF
1. 业务架构
描述企业顶层业务战略、组织职能、业务能力、价值链与端到端业务流程；定义业务规则、业务实体、部门分工，是应用、数据、技术架构的顶层输入，明确数字化转型目标与业务变革路线。对应人员：业务负责人、业务专家、产品经理、企业战略规划师、业务分析师2. 应用架构
基于业务能力拆分应用系统、微服务、业务平台；规范系统边界、内外接口、集成交互模式，规划应用迭代、替换与部署策略，明确各类业务能力由哪些软件系统承载。对应人员：应用架构师、系统分析师、产品负责人、集成开发工程师3. 数据架构
统一企业数据标准，定义数据实体、数据分类、采集渠道、存储方案、数据流转链路；覆盖主数据、业务交易数据、分析数据，配套数据治理、数据共享、数据安全规范。对应人员：数据架构师、数据分析师、数据治理专员、数仓开发、主数据管理员4. 技术架构

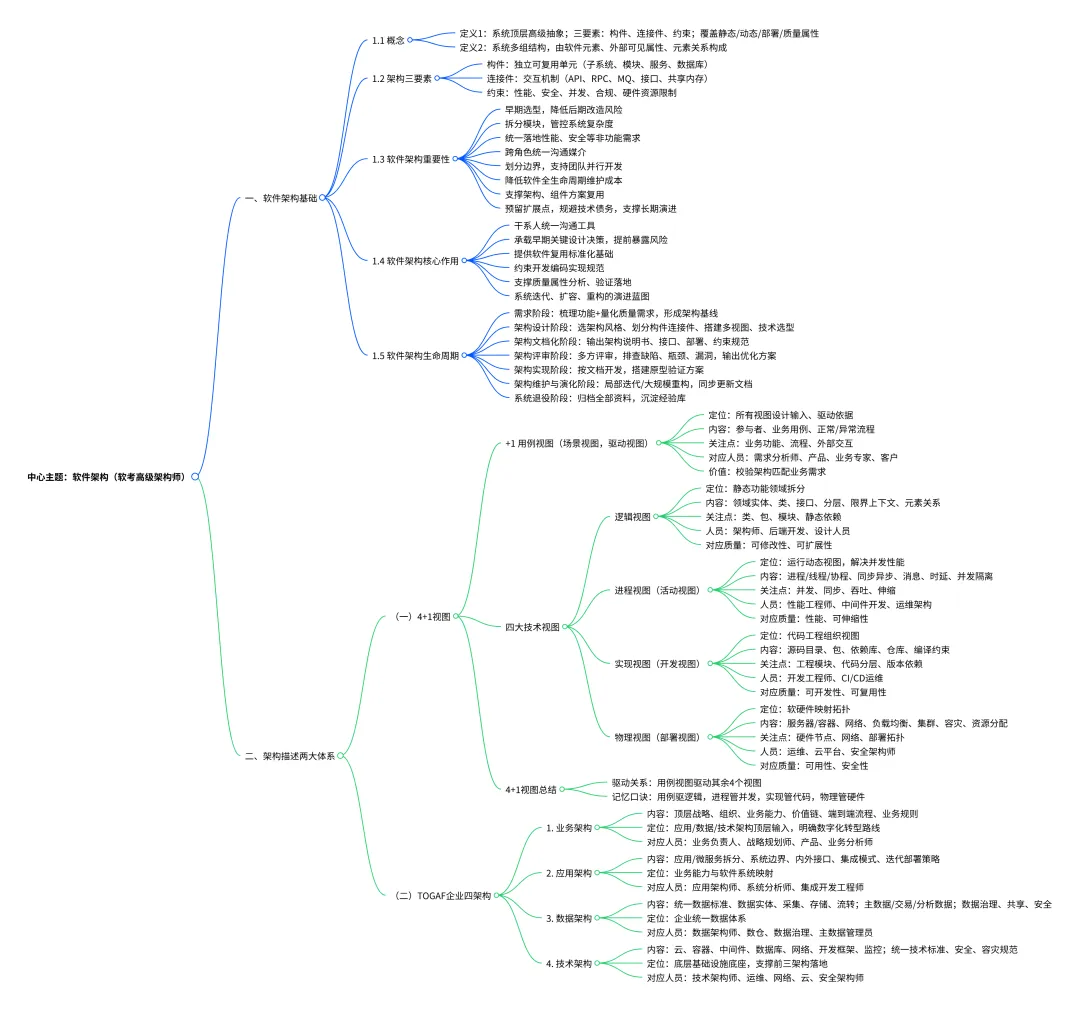

支撑业务、应用、数据架构落地的底层基础设施底座，涵盖服务器、云资源、容器、中间件、数据库、网络、开发框架、运维监控平台；制定统一技术标准、安全架构、容灾与基础设施部署规范。对应人员：技术架构师、运维工程师、网络工程师、云平台管理员、安全架构师3.思维导图
非常感谢大家一直以来的支持与陪伴！如果这期内容对你有收获、有帮助，欢迎点赞、关注，持续解锁更多IT架构干货，我们下期再见！
