在基坑支护平面图中，立柱桩、钢支撑、钢腰梁、地连墙分幅等构件画完以后，设计人员还要逐个输入编号、绘制引线，再调整文字位置。单个标识并不复杂，但当图面中有几十个甚至更多构件时，这类重复操作会持续消耗时间，也容易出现编号与图层不一致、引线跑层、文字压住尺寸等问题。

图层构件自动标识插件 V1.0，就是为这一类细小但高频的操作开发的。它不参与结构计算，也不替代设计判断，只负责把“读取构件图层—生成同名文字—绘制标准引线—寻找较空位置”连成一个命令。

一、真正费时间的，不是画一根引线

以图层 LZ-1 上的立柱构件为例，常规做法通常要经历：调用文字命令输入 LZ-1，切换到文字所属图层，再切换到细实线图层绘制引线。图面较密时，还要反复移动文字，避开轴线、尺寸和已有说明。

问题不在于这些命令有多难，而在于信息需要由人来回搬运。后续修改构件分类时，校对工作也会变得困难。自动化最适合解决的，正是这种规则明确、频率高、容易遗漏的动作。

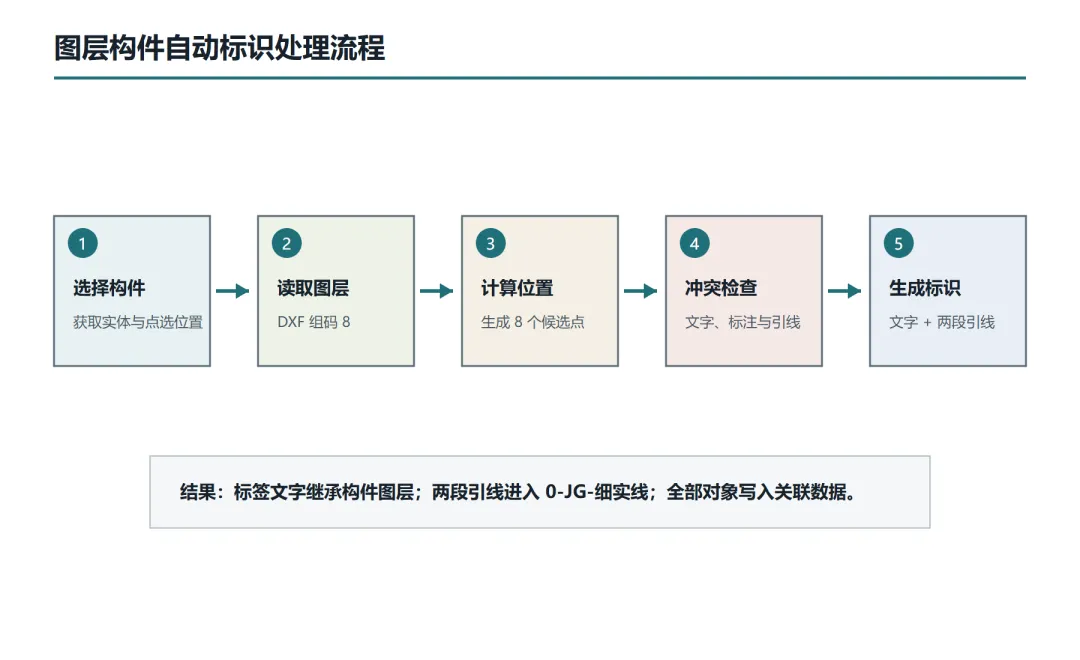

执行命令后，插件首先读取所选实体的真实图层名称，而不是让用户再次输入编号。对于直线、多段线、圆弧或样条曲线，标识锚点优先取选择点在曲线上的最近点；对其他实体，则以对象包围盒中心作为基准。这样，引线起点尽量贴近本次实际点选的位置。

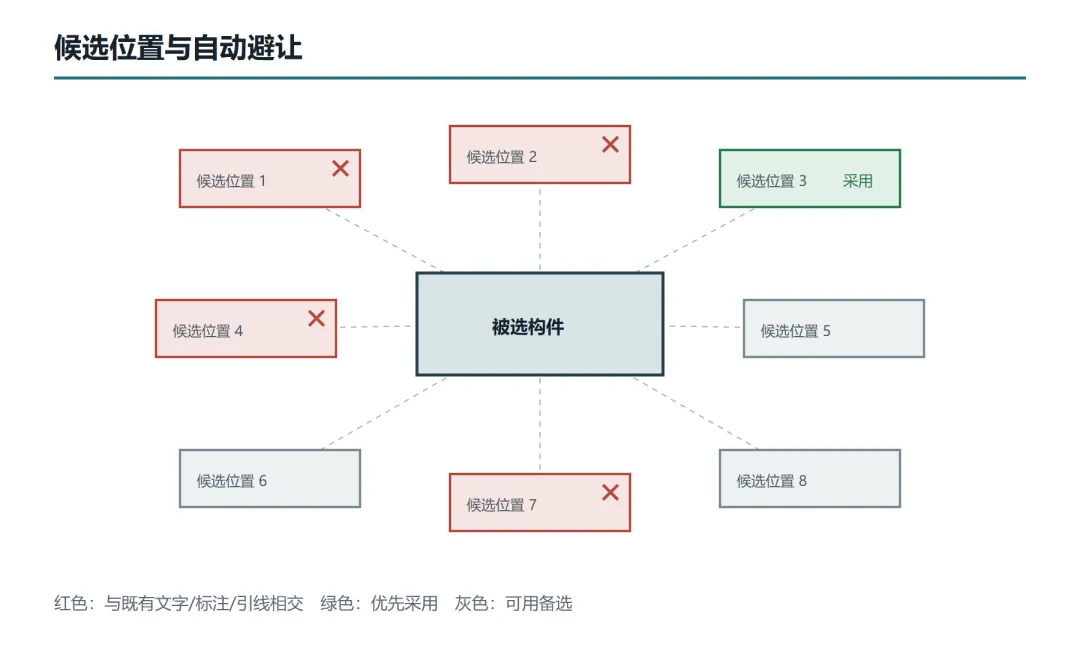

随后，程序根据文字高度估算标签范围，在构件周围生成 8 个候选位置，检查这些位置是否与现有文字、属性文字、多重引线、尺寸或普通引线相交。优先使用无冲突位置；如果全部存在冲突，则选择冲突数量最少的位置，并提示使用人工命令微调。

最后，插件生成同名文字和两段式引线。文字仍放在构件原图层，引线统一放在 0细实线图层。整个过程封装为一次撤销操作，执行前后的当前图层、对象捕捉和命令回显状态都会恢复。

在命令行输入 MM1，回车后点选一个构件。插件自动读取图层名、寻找较空位置并完成文字与引线。对于构件分散、标注密度一般的平面图，这是最常用的命令。

当节点附近尺寸、轴线和说明较多时，输入 MM2，选择构件后再点取标识位置。图层读取、文字生成和引线归层仍由程序完成，设计人员只负责判断文字放在哪里更合适。

MM3 用于调整当前 CAD 会话中的文字高度和自动偏移距离。默认文字高度为 600 mm，默认偏移为 1800 mm，适合当前插件所针对的基坑平面图制图习惯。不同图纸比例或项目模板应根据实际出图效果调整，不能把默认值理解为通用制图规定。

自动避让的目标很明确：尽量不压已有文字。插件检查 TEXT、MTEXT、ATTRIB、MULTILEADER、DIMENSION 和 LEADER 六类对象，并按固定顺序比较候选位置。它适合处理常见的文字拥挤，但不会对所有线、填充、块轮廓和施工图语义进行识别。

因此，“自动”不等于“无需复核”。如果候选位置都被占用，程序会选择相对较好的位置；如果该位置仍遮挡重要构件轮廓、支撑轴线或节点详图，应立即使用 MM2 重新落点。这个设计保留了工程制图中必要的人为判断，也避免为了追求完全自动而引入不可控的复杂逻辑。

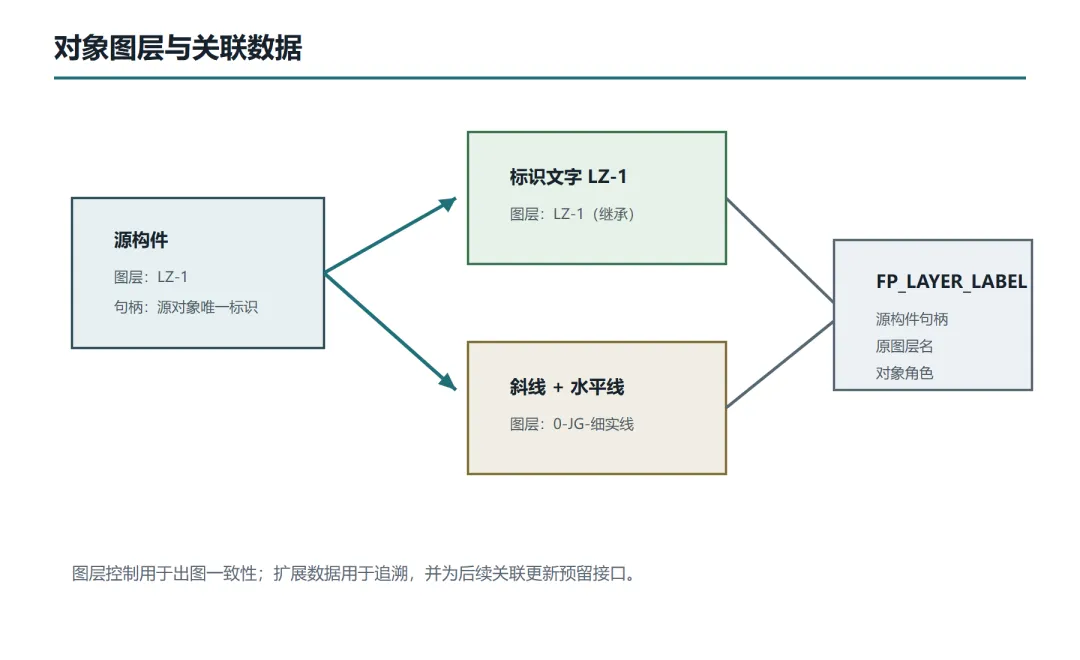

插件没有把所有新对象简单放到当前图层。标识文字继承构件原图层，例如构件位于 LZ-1，文字内容和文字图层都为 LZ-1；斜引线及文字下方水平线则统一放在 -细实线。这样既能通过图层快速核对构件与编号的对应关系，也能保持引线线宽、颜色和打印效果的一致。

如果图中尚不存在细实线，插件会创建颜色 7、Continuous 线型的图层；如果该图层已经存在，则保留原有属性，不强行覆盖项目模板。文字样式优先调用 TSSD，图中没有该样式时使用当前文字样式。

此外，文字和两段引线都写入 FP_LAYER_LABEL 扩展数据，记录源构件句柄、原图层名和对象角色。这些数据目前主要用于追溯，为后续开发“批量更新标识”“构件改层后同步刷新”等功能预留接口；V1.0 尚不会在构件改层后自动刷新文字。

在 AutoCAD 命令行输入 APPLOAD。AutoCAD 2016、2018 等旧版本优先加载 layer_name_component_label_v1_gbk.lsp；支持 UTF-8 AutoLISP 的较新版本可加载 UTF-8 文件。
命令行出现“图层构件自动标识插件 V1.0 已加载”后，输入 MM1 或 MM2。需要长期使用时，可将 LISP 加入 APPLOAD 启动组。
选择构件并检查结果：文字内容是否等于构件图层名，引线是否位于 0-JG-细实线，标识是否避开关键尺寸和节点说明。

插件保留了 FPLL、FPLLM、FPLLSET 及长英文命令作为兼容入口，已有快捷调用不会失效。日常使用建议统一采用 MM1、MM2、MM3，便于记忆和培训。
