安卓手机上的regmap实际案例

说完了原理

Linux内核regmap子系统

来看看regmap在安卓手机上到底用在哪些地方。下面四个案例覆盖了手机上最常见的regmap使用场景：

devm_regmap_init_i2c(i2c_client, &es8316_regmap);// 读芯片IDregmap_read(es8316->regmap, ES8316_RESET_ID, &val);// 修改指定位（读-改-写，原子操作）regmap_update_bits(es8316->regmap, ES8316_CLK_CTL, 0x07, 0x03);

▲ 图5：安卓手机上的regmap实际驱动案例 — 音频、电源、触控、传感器全覆盖

案例1：音频Codec（最经典）

以高通骁龙平台上的 WCD9335/WCD9340 音频Codec为例，这类芯片有50到100多个寄存器，寄存器地址稀疏分布。驱动中大量使用 regmap_update_bits() 来调整音量、切换通道、配置时钟——每次操作只改某几个bit。如果不用regmap，每次都要手动实现"读-改-写"三步走，代码会极其繁琐且容易出竞态bug。

案例2：PMIC电源管理

瑞芯微的 RK808/RK817 PMIC驱动是一个典型的regmap高级用户。PMIC有个特殊需求：系统休眠时PMIC部分电源域会掉电，但CPU侧的驱动还需要继续配置寄存器。regmap的 cache_only 模式完美解决了这个问题——休眠前设置cache_only=true，所有写操作只进缓存；唤醒后调用 regcache_sync() 将缓存批量刷回硬件。

案例3：传感器（I2C/SPI双模）

ICM20608（InvenSense 6轴IMU）是展示regmap可移植性的最佳案例。这颗芯片同时支持I2C和SPI两种接口。在regmap框架下，驱动代码几乎不需要修改——只需把 regmap_init_i2c() 换成 regmap_init_spi()，所有 regmap_read/write 调用保持不变。这在手机主板方案切换时价值巨大。

◆ ◆ ◆

七、为什么有的驱动不用regmap？

既然regmap这么好，为什么还有驱动直接用 i2c_transfer()？原因主要有这几类：

▲ 图6：直接I2C调用 vs regmap — 如何选择一目了然

图6清晰地展示了两种方式各自的适用场景。作为经验法则：

对于I2C/SPI外设驱动，默认使用regmap；只在流式数据传输和极简设备上考虑直接调用。

有一个重要的性能考量：对于I2C/SPI这类慢速总线，regmap的额外开销（锁50-100ns + 缓存查找10-30节点 + 格式化）占整个传输时间的不到0.5%，几乎可以忽略。但对于MMIO场景（readl()只需~10ns），regmap的锁+缓存开销占比超过90%，不推荐使用。

◆ ◆ ◆

八、regmap_config：驱动工程师的"配置文件"

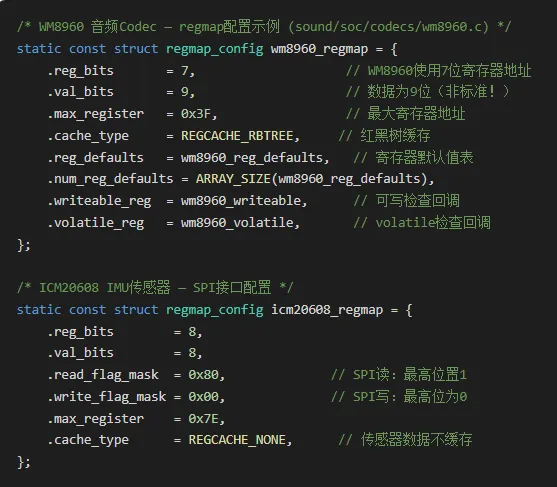

每个使用regmap的驱动都需要定义一个 regmap_config 结构体，它告诉regmap这个设备的寄存器长什么样。下面是一个真实案例：

其中最关键的三个字段：

九、总结：一张表记住regmap

regmap是什么？内核寄存器映射抽象层，统一I2C/SPI/MMIO等总线的寄存器访问

核心APIregmap_read / regmap_write / regmap_update_bits / regmap_bulk_read

最大收益缓存减少总线访问 + 原子RMW操作 + debugfs调试 + 总线无关可移植性

最大陷阱volatile_reg遗漏导致缓存脏读；reg_bits/val_bits配置错误导致数据错位

使用建议I2C/SPI外设：默认用regmap；MMIO外设：不用；流式数据：绕过regmap

安卓案例WCD9340音频Codec / RK808 PMIC / ICM20608 IMU / GT9xx触控

🎯 一句话记住regmap

驱动只关心"哪个寄存器的哪几个bit改成什么值"，不关心"这个寄存器是挂在I2C上还是SPI上"——这就是regmap存在的全部意义。

◆ ◆ ◆

十、附录：regmap源码文件速查表
