夜雨聆风今天我们来拆解 AUTOSAR 里非常关键的 Nm 网络管理模块！
先来想一个生活场景：家里的智能音箱、扫地机器人、空调都可以联网联动。但到了夜间休息，没必要让全部设备持续联网运行，既消耗电量，又没有实际用处；可如果全部断网，后续想要唤醒设备又会失效，这就是一个很现实的矛盾。
整车的 CAN、LIN 总线系统，面临的是完全相同的难题。车辆行驶过程中，车灯、空调、制动、雨刮，还有新能源车的电池管理单元，全部依靠总线完成数据交互，就如同家用智能设备依靠 WiFi 互通。当车辆熄火之后，总线和各个电控单元该如何处理？持续工作会消耗蓄电池电量，全部直接关机，又会导致后续无法正常唤醒。Nm 模块，就是专门用来解决这个痛点的核心组件。

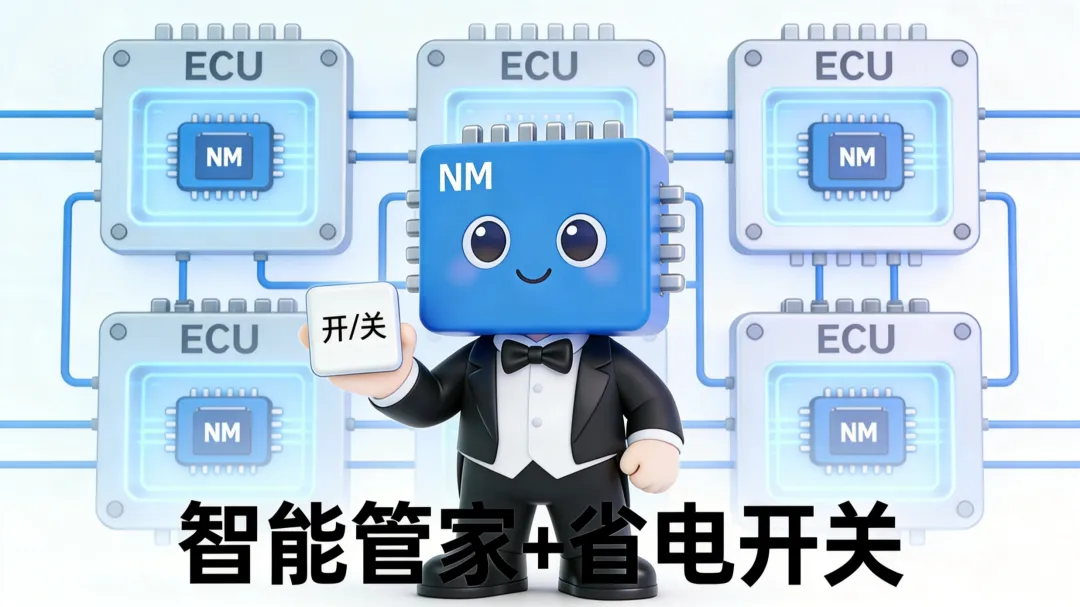

Nm 的全称是 Network Management，也就是网络管理。可以把它看作车载总线系统的调度管家兼功耗控制器，一方面统筹管理总线上全部 ECU，另一方面管控网络的启停，专门处理网络唤醒与休眠，把整车通信的工作、待机状态调度妥当。
理解完它的定位，再来看 Nm 两大核心能力，掌握这两点就抓住了主体内容。第一个能力：网络唤醒。
车辆熄火之后，绝大多数电控单元和总线会进入低功耗休眠，类似睡前关闭家里大部分智能设备，仅保留唤醒触发通道。一旦产生工作需求，Nm 就可以快速把整个网络唤醒。举个例子，按下遥控钥匙解锁，信号传入之后，Nm 就触发唤醒逻辑，通知车门、灯光、防盗等相关 ECU 进入工作状态，总线通信恢复，完成车门解锁动作。

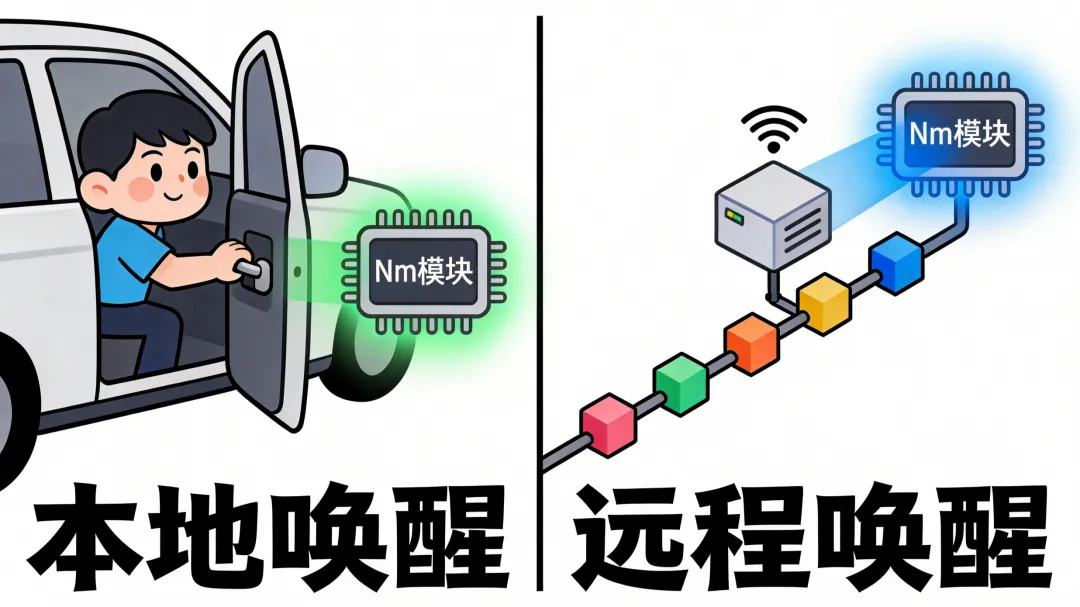

唤醒分为两类典型场景：一类是本地唤醒，像直接开启车门、钥匙上电这类本地触发事件；另一类为网络唤醒，总线上接收到指定报文，Nm 同样可以触发唤醒，让需要工作的模块及时投入运行。
第二个核心能力：休眠降功耗，燃油车、新能源车都十分看重这一项能力。
车辆熄火之后，各个 ECU 内部的 Nm 不会立刻让本控制器进入休眠，而是持续监听总线上面其余节点的 Nm 报文，判断整个网络是否还有业务在运行。只有所有 ECU 的业务全部结束，不再发出 Nm 报文，总线也接收不到任何 Nm 报文的时候，各个电控单元才会同步执行休眠流程，依次关闭总线通信，整车网络进入低功耗待机。
这套机制，既保障后续可以正常唤醒网络，又最大程度节约蓄电池电能，避免车辆静置几天后亏电无法启动的问题，对于新能源车，也能够减少静态耗电，保护动力电池。
⚠️重要提醒：Nm 无法独立完成全部工作，需要和 ComM、CanIf、CanSM 等模块协同工作。比如 Nm 接收到唤醒信号，会先告知 ComM 激活 CAN 控制器，再经由 CanIf 完成和总线的数据交互，一步步走完完整唤醒流程，属于典型的多模块协同工作。
很多同学会疑惑，做车载软件开发，Nm 是必学内容吗？答案是肯定的。
不管从事 ECU 应用开发、总线开发还是诊断开发，都会接触 Nm。如今新能源车越来越多，整车对静态功耗、通信可靠性要求持续提高，Nm 的参数配置直接关系整车稳定性；同时面试当中，Nm 的休眠、唤醒逻辑也是高频考点，吃透 Nm 能够拉开你的技术竞争力。
给新手的学习小建议：刚接触 Nm，不要直接硬啃长篇 AUTOSAR 规范。优先吃透唤醒、休眠两大核心逻辑，牢牢记住 “调度管家 + 功耗控制器” 这个类比。接着搞懂它和 ComM、CanIf 之间的调用关系，之后再去钻研唤醒报文配置、休眠延时等细节，循序渐进学习，上手会轻松很多。
本期 Nm 模块的分享就到这里。简单回顾：Nm 就是车载总线的调度管家与功耗控制器，兼顾网络正常通信和低功耗休眠，是车载软件开发必须掌握的核心模块。
