课程大纲

主要内容

模块一：

AMESim基础入门

1、液压系统核心理论

1.1液压元件特性

1.2液压系统关键指标：压力损失、流量匹配、响应速度、稳定性判据

1.3仿真与实际工程的关联逻辑（如何通过仿真替代物理试验）

2、AMESim软件操作基础

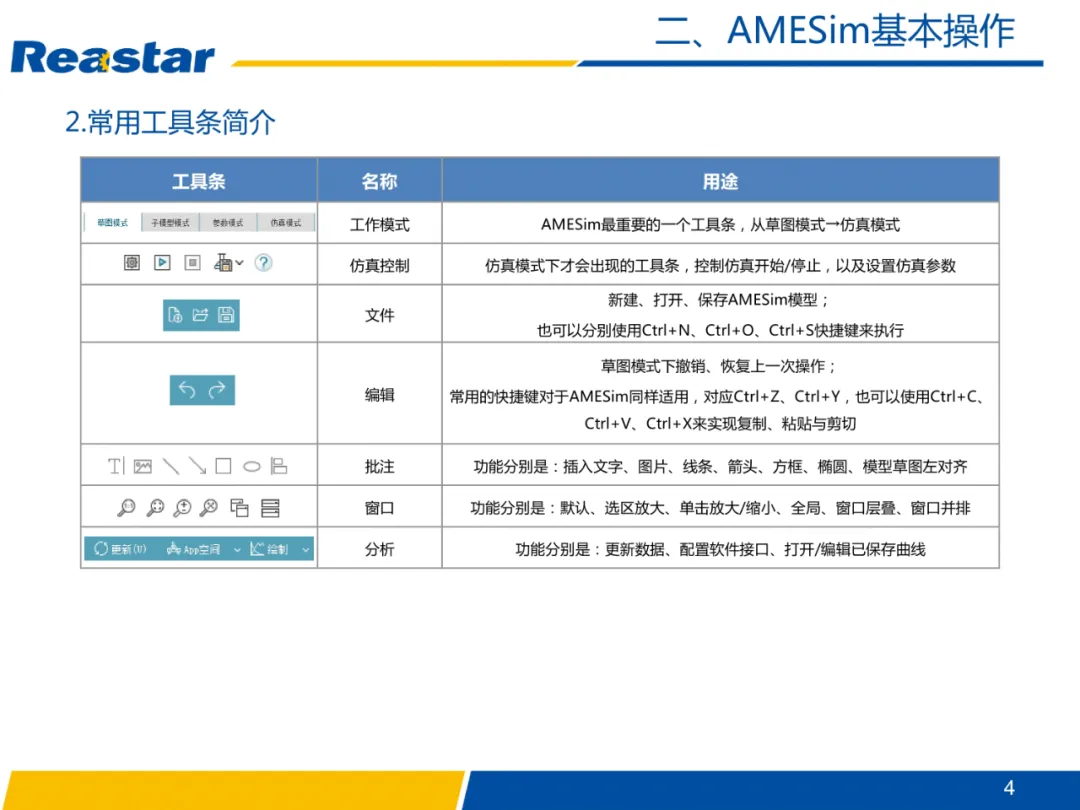

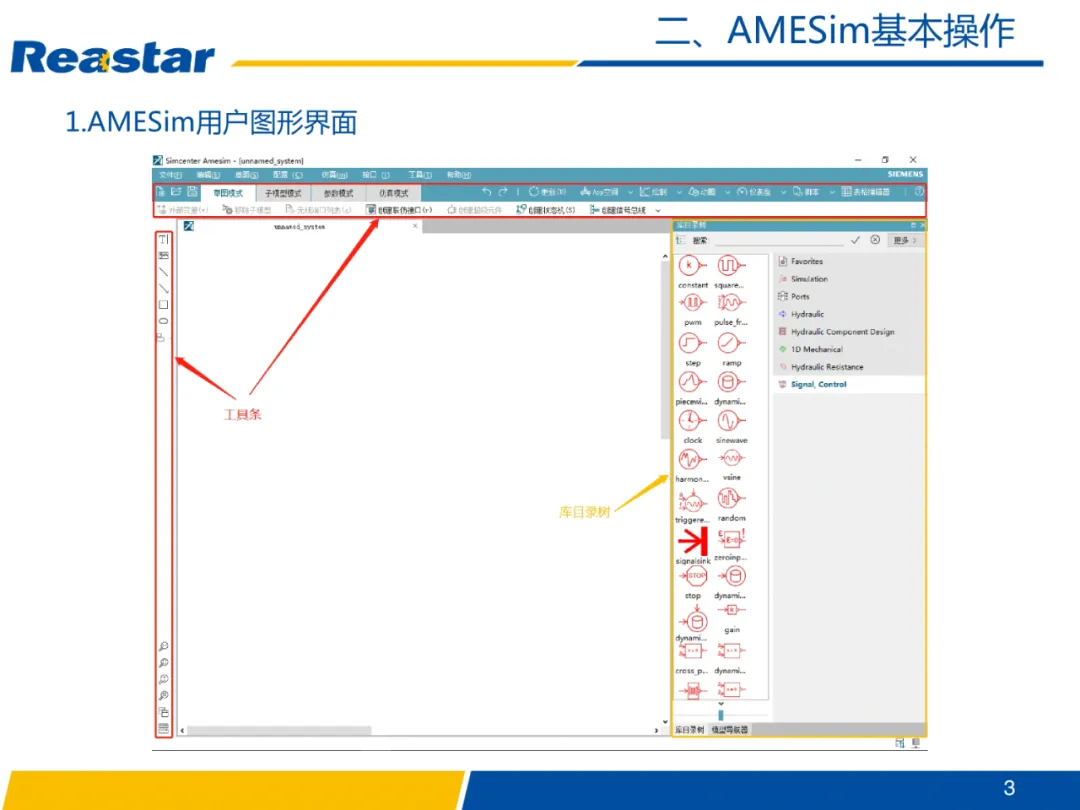

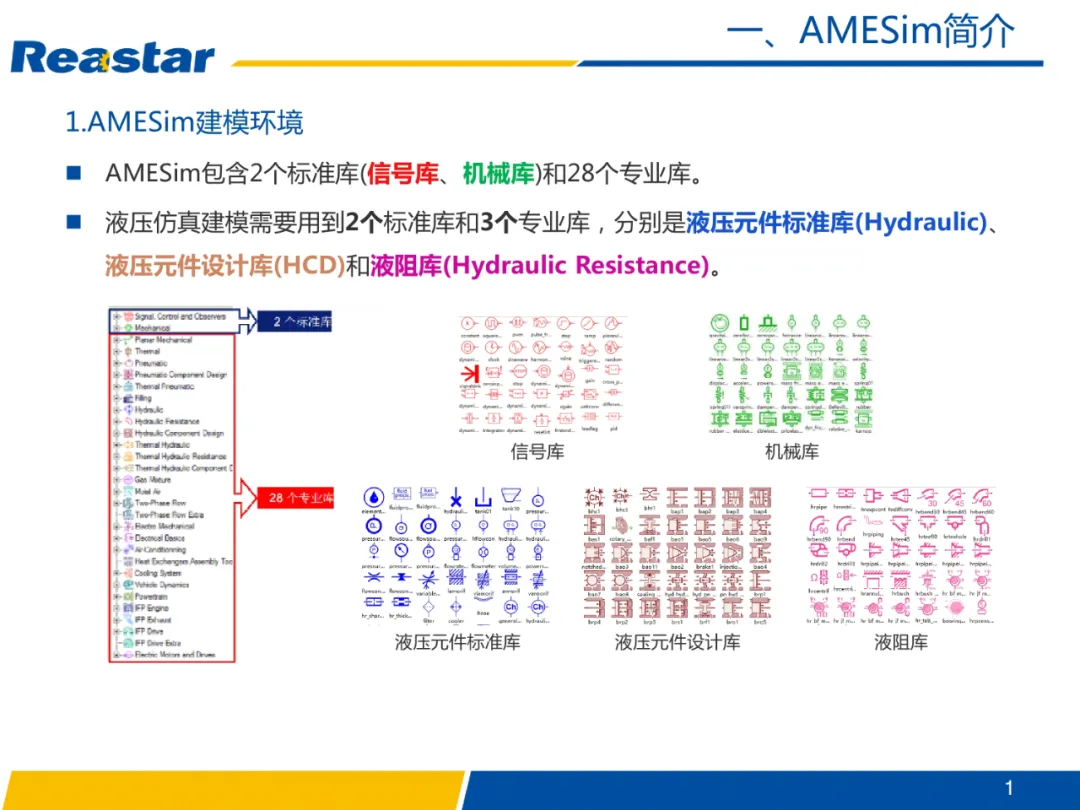

2.1软件界面布局、核心模块库介绍（液压库Hydraulic、机械库Mechanical、信号库Signal等）

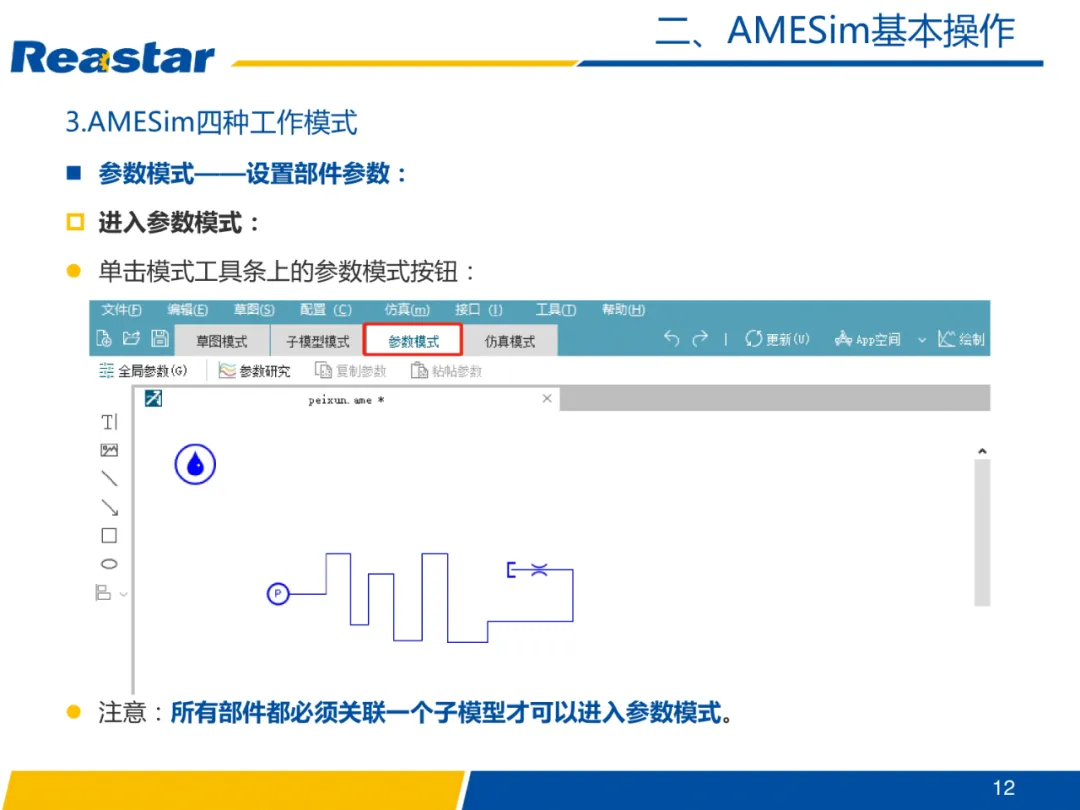

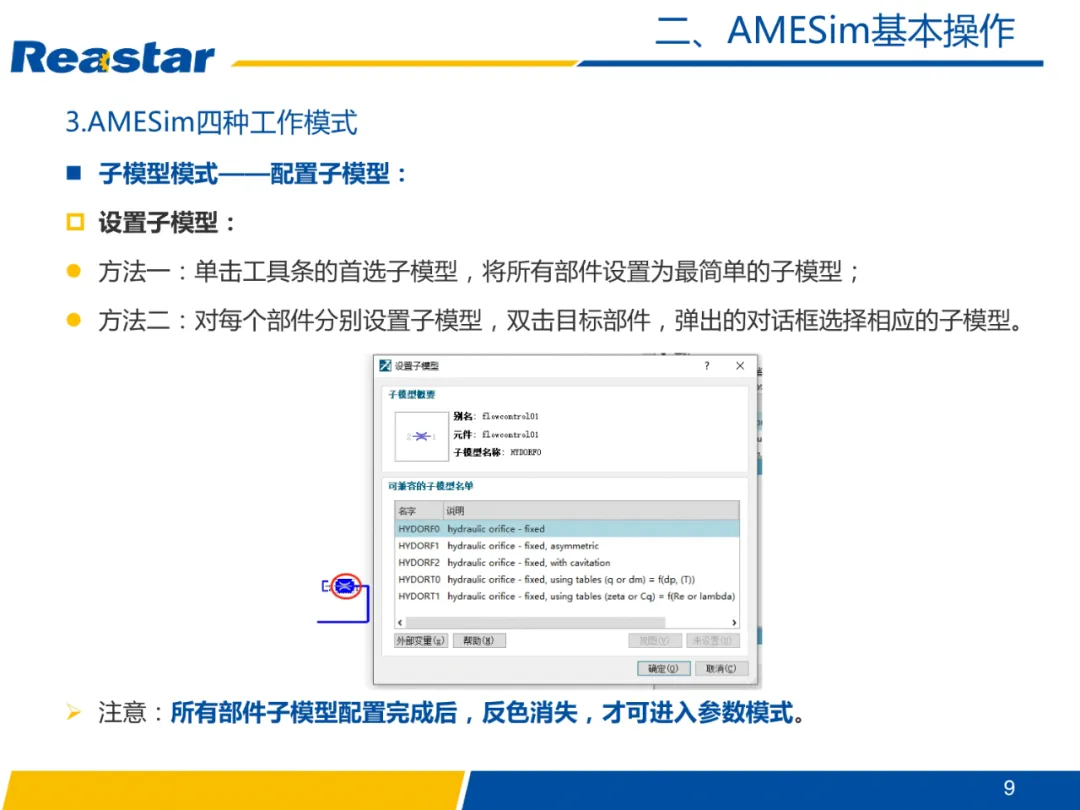

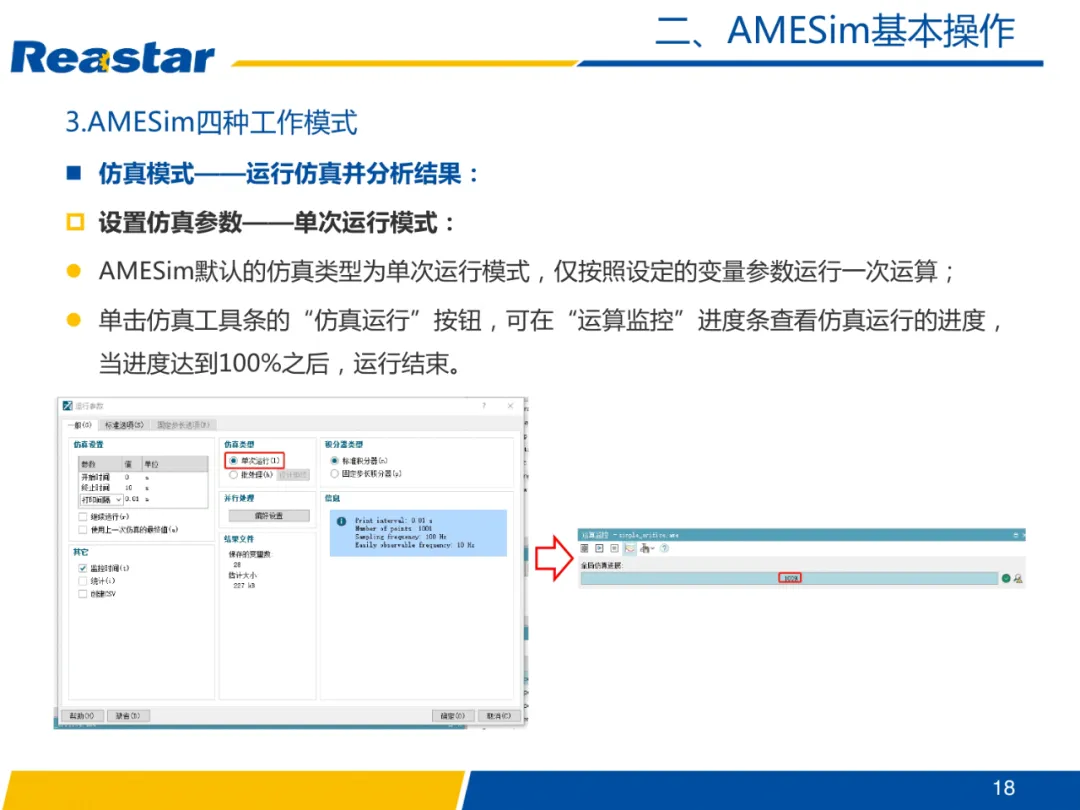

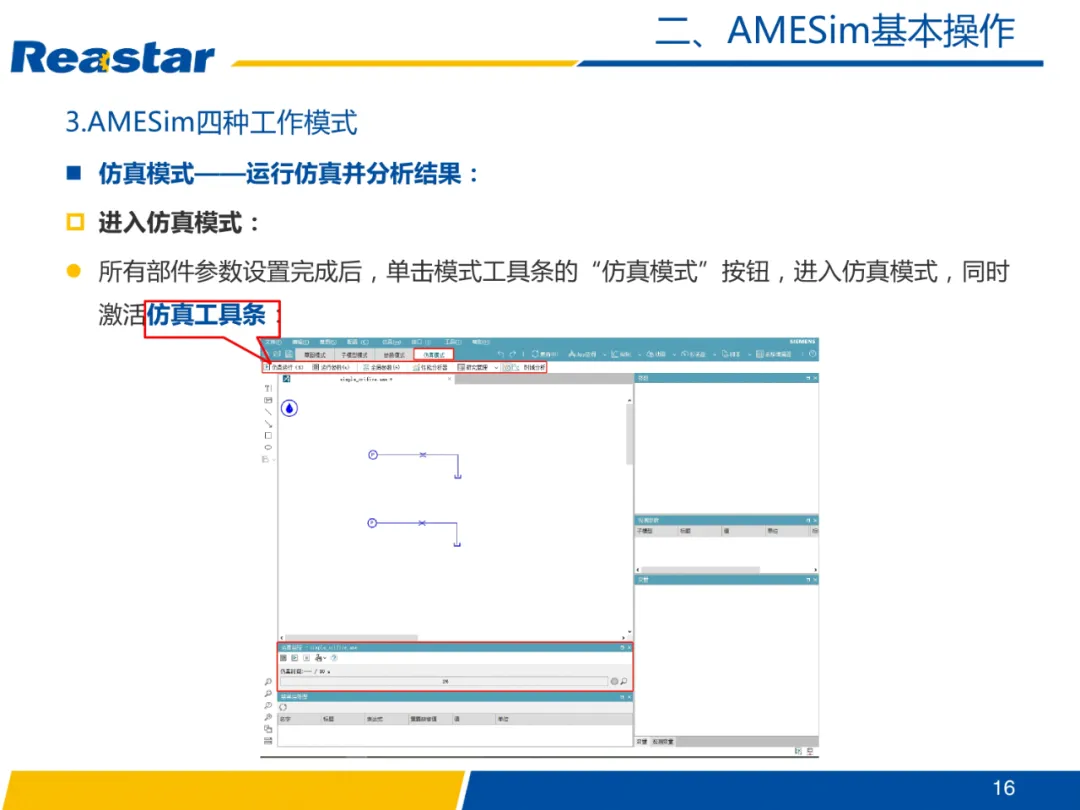

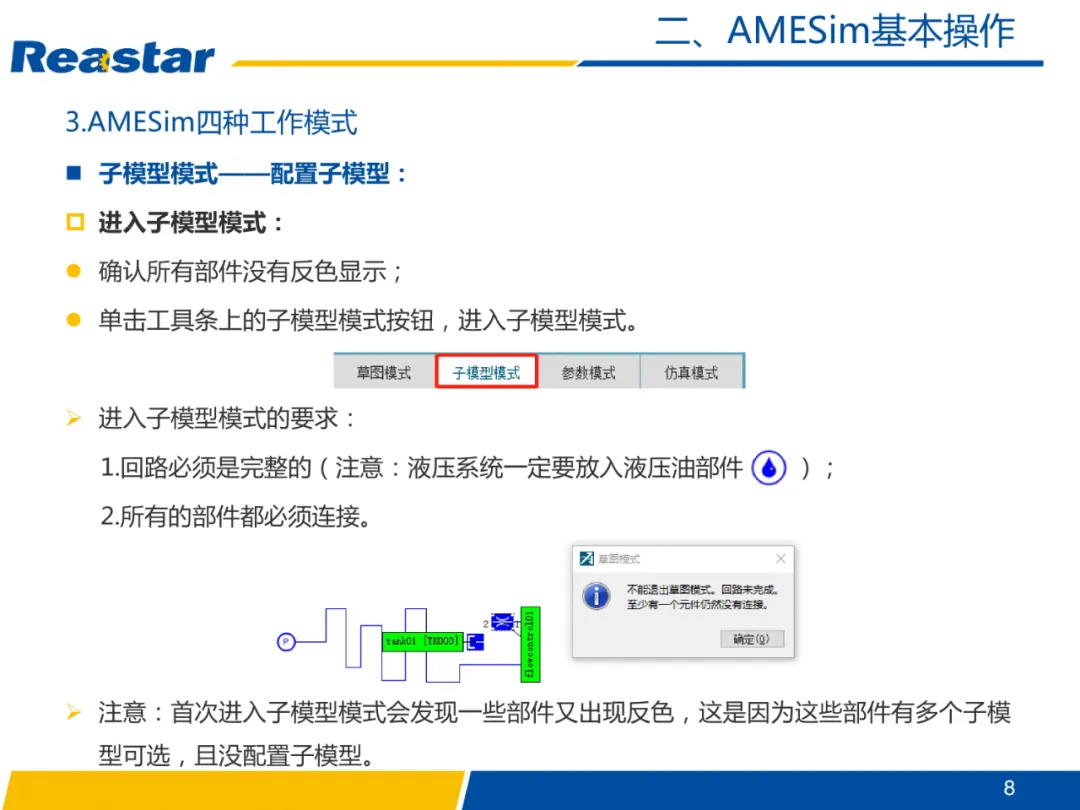

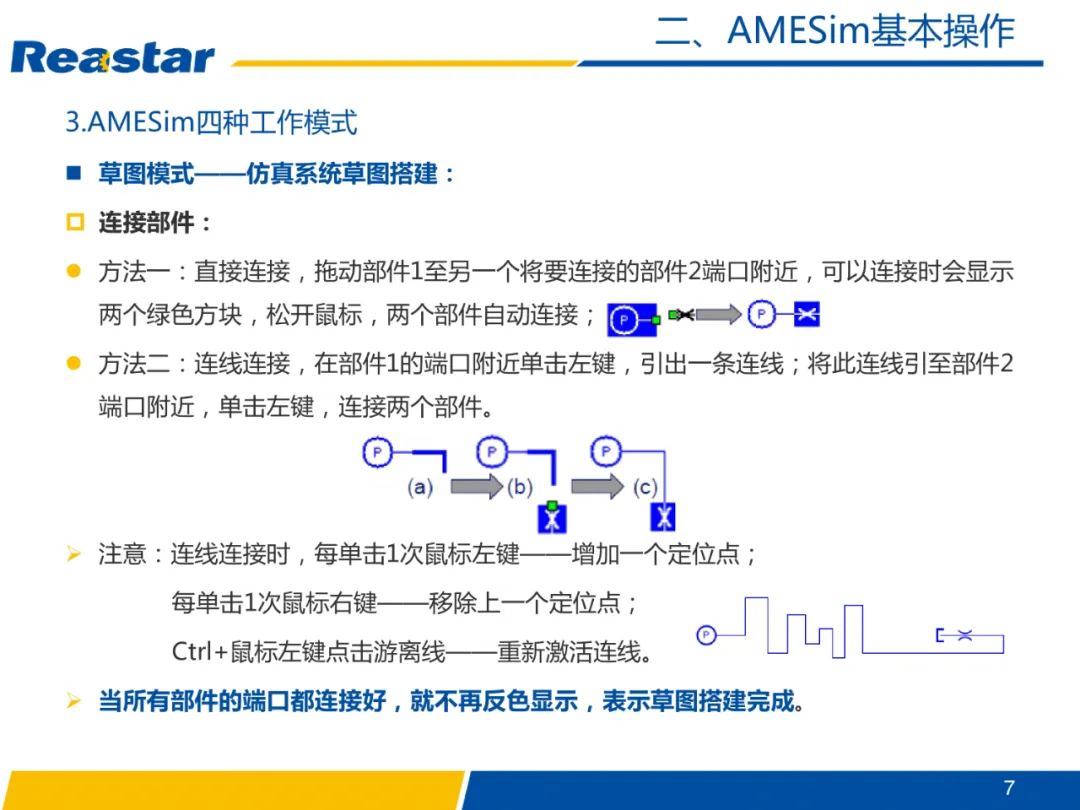

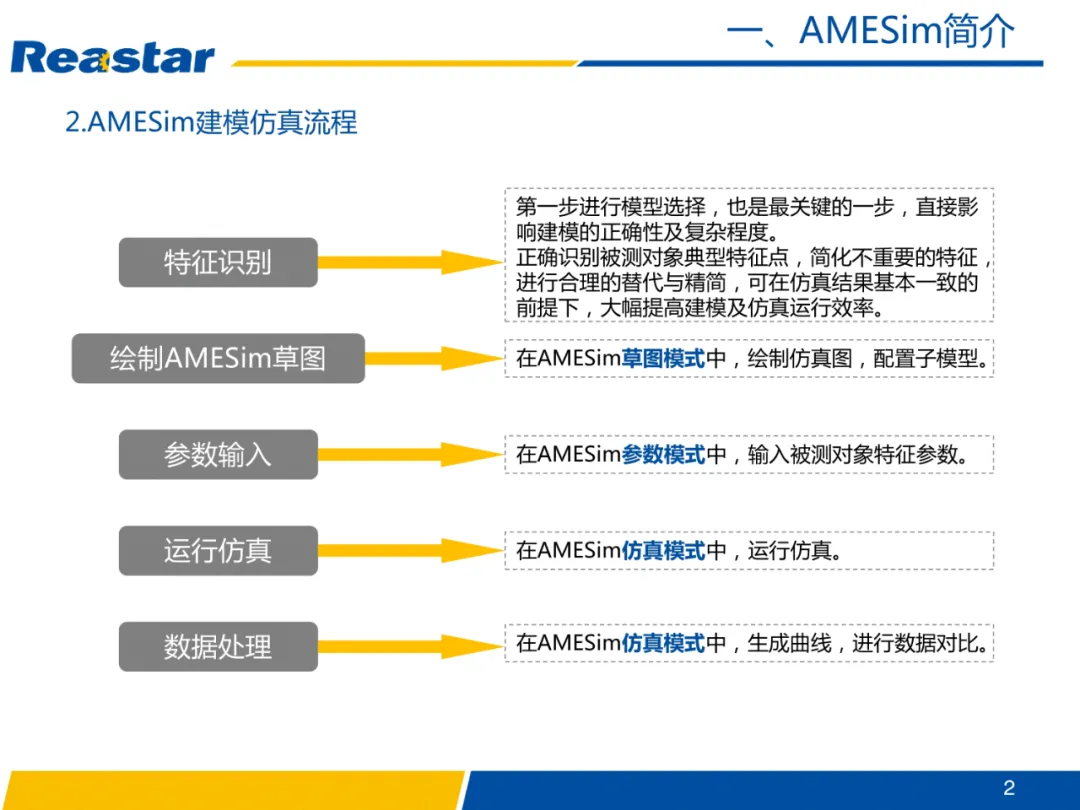

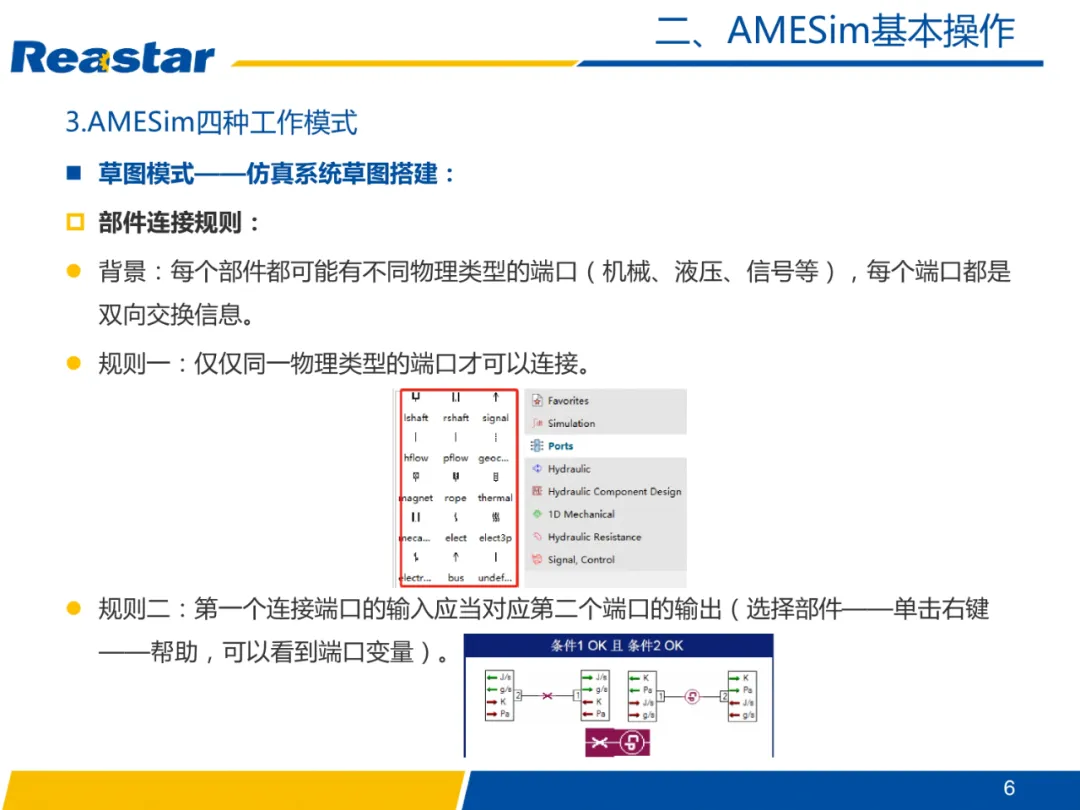

2.2建模流程规范：草图绘制→子模型选择→参数设置→仿真配置→结果后处理

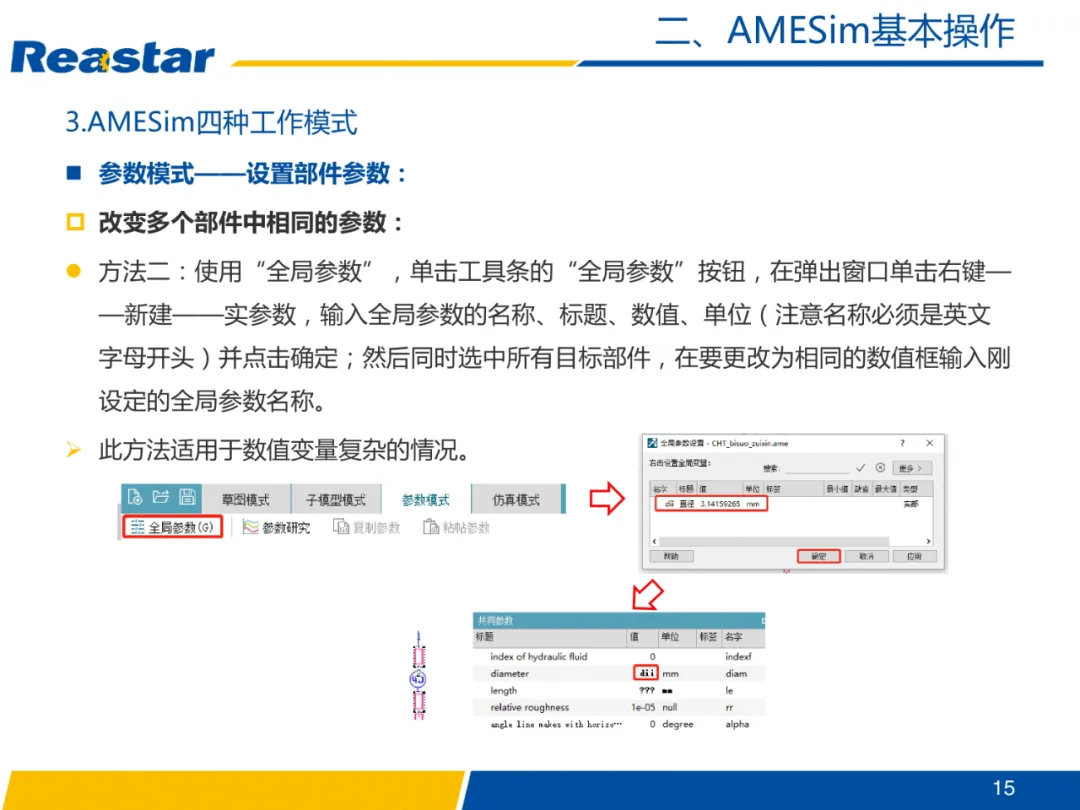

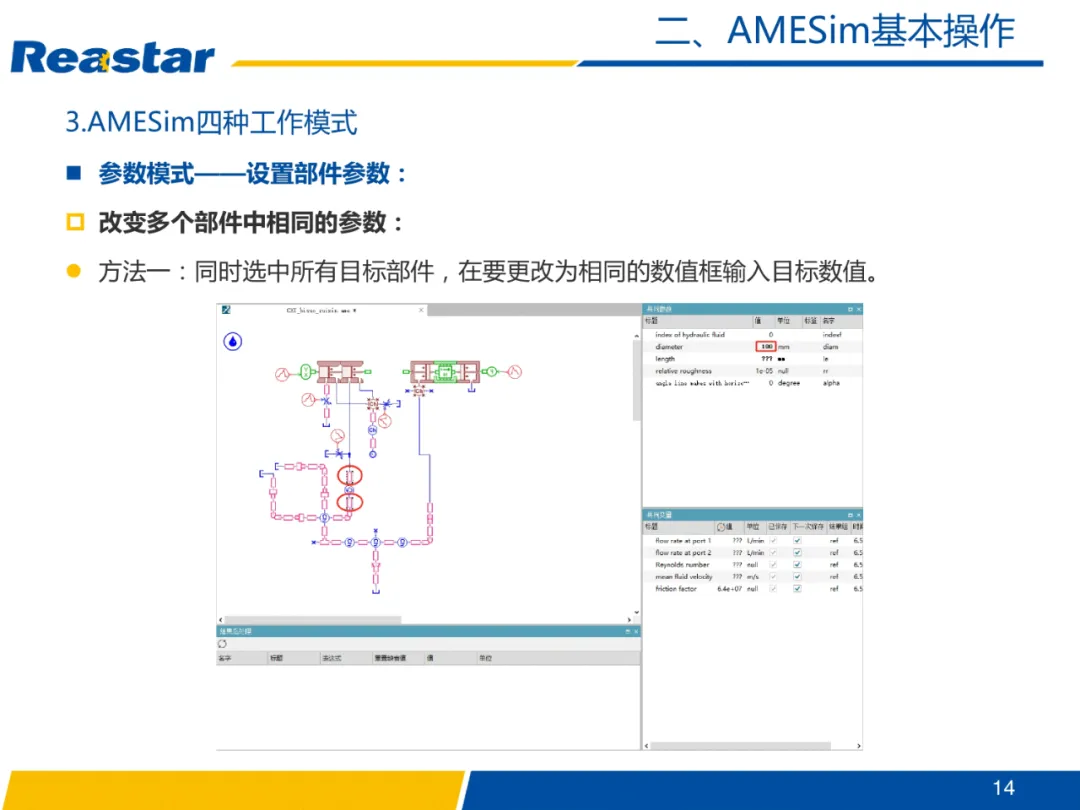

2.3快捷键与高效建模技巧（模板保存、模型复制、批量参数修改）

实操案例-1：简单液压回路建模（单缸伸缩回路）

3、从0到1搭建模型，完成参数设置与仿真运行

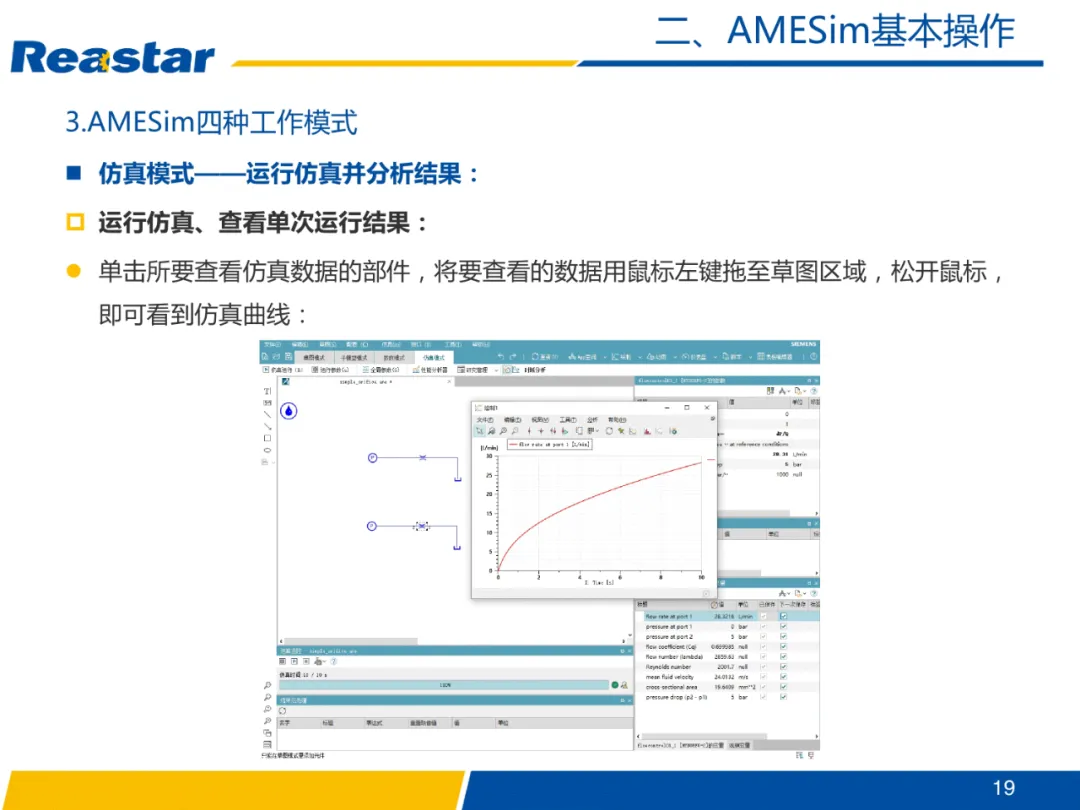

3.1查看并分析位移、速度、压力曲线

模块二：

液压核心元件建模与参数校准

1、液压泵建模（定量泵/变量泵）

1.1叶片泵、柱塞泵的子模型选择与参数设置（排量、容积效率、机械效率）

1.2泵的发热特性与功率损耗仿真

实操案例-1：变量泵压力-流量特性仿真（匹配工程机械负载需求）

2、液压阀建模（方向阀/压力阀/流量阀）

2.1电磁换向阀：阀芯动态响应、泄漏量仿真

2.2溢流阀/减压阀：压力调节特性、稳压精度分析

2.3流量阀：节流特性、流量控制精度仿真

实操案例-1：电液比例阀动态特性校准（与实验数据对比，优化参数）

3、执行元件建模（液压缸/液压马达）

3.1单杆缸、双杆缸：摩擦力、背压影响仿真

3.2液压马达：转速-扭矩特性、容积效率分析

实操案例-1：液压马达驱动负载仿真（模拟工程机械行走机构）

4、辅助元件建模（油管、过滤器、蓄能器）

4.1油管压力损失计算（长度、管径、粗糙度参数设置）

4.2蓄能器的缓冲与节能作用仿真

实操练习-1：液压系统辅助元件参数优化（减少系统压力波动）

模块三：

AMESim仿真核心功能深度应用

1、仿真配置与求解器选择

1.1仿真类型：静态仿真、动态仿真、稳态仿真的适用场景

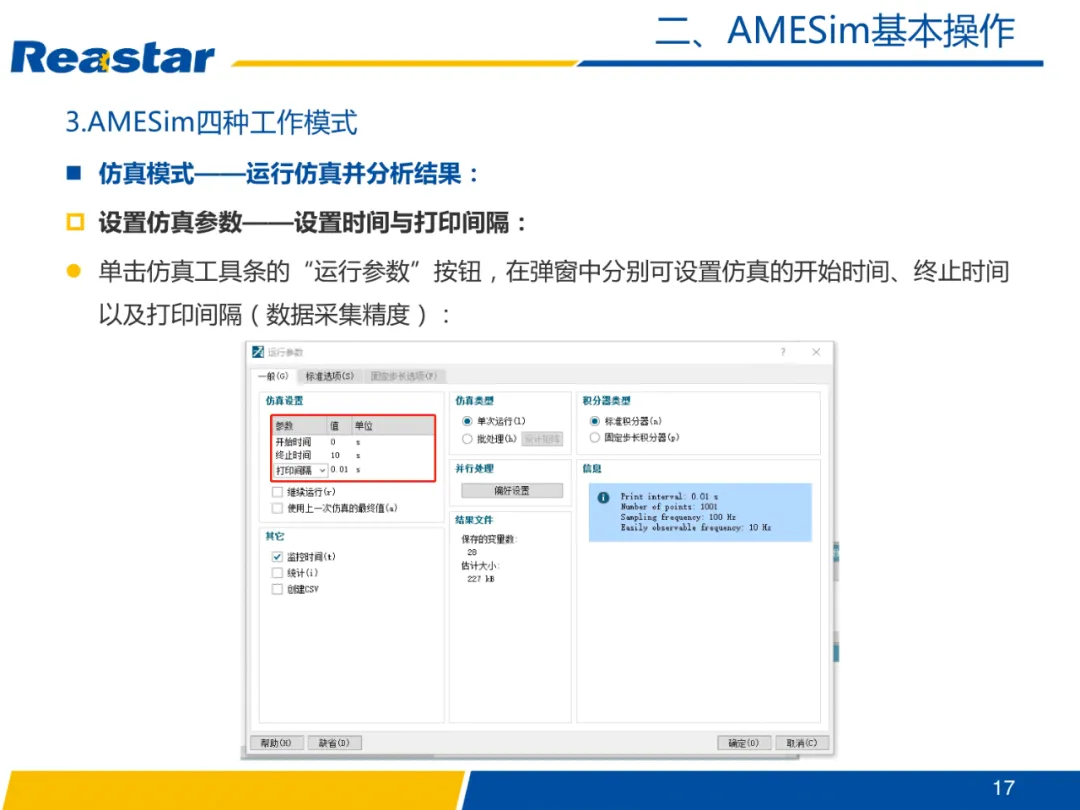

1.2求解器参数设置（步长、仿真时长、收敛判据调整）

1.3常见仿真报错排查（不收敛、结果异常的解决方法）

2、结果后处理高级技巧

2.1关键曲线提取、对比分析（多方案数据叠加）

2.2动态云图、动画演示制作（用于汇报展示）

2.3数据导出与报告生成

3、敏感性分析与优化设计

3.1关键参数敏感性分析（如阀开口量、泵排量对系统响应的影响）

3.2基于AMESim的优化模块应用（多目标优化：效率最高+响应最快）

实操案例-1：液压系统响应速度优化（通过调整阀参数、油管直径实现）

4、多学科耦合仿真基础（液压-机械-电控）

4.1液压与机械系统耦合（如液压缸驱动机械臂运动）

4.2电控信号与液压执行器联动（如PLC控制比例阀）

实操案例-1：电液伺服系统建模（位置闭环控制）

模块四：

行业典型案例实战

1、工程机械液压系统（核心案例）

1.1建模要点：变量泵+比例多路阀+液压缸的匹配

1.2仿真目标：动臂升降响应速度、平稳性、节能效果分析

2、工业液压系统（核心案例）

2.1建模要点：增压缸、蓄能器、保压阀的协同设计

2.2仿真目标：保压精度、泄压时间、能耗优化

3、特种液压系统（拓展案例）

模块五：

工程问题排查与仿真

落地

1、液压系统常见故障仿真诊断

1.1故障类型：泄漏、卡阀、泵效率下降、气蚀

1.2仿真方法：通过参数修改模拟故障工况，定位问题根源

案例-1：液压系统压力不足故障排查（仿真+实际解决方案）

2、仿真与物理试验的对标方法

2.1实验数据导入与模型校准（如何修正仿真参数匹配实测结果）

2.2仿真结果的工程解读（避免“仿真好看但实际无用”）

3、项目实战：学员自定义需求仿真

3.1学员自带项目需求或选择讲师提供的工程课题

3.2从建模、仿真、分析到优化方案输出，完整流程落地

3.3讲师逐一点评，提供改进建议

4、行业资源与后续学习路径

4.1AMESim官方资源、插件工具推荐

4.2液压仿真工程师职业发展与技能提升方向

备注

学员需自备电脑一台，提前安装AMESim16版本。
