2022-2023 学年广大附中初三上学期期末线上阶段性小测
物理
第 I卷（选择题）
一、单选题

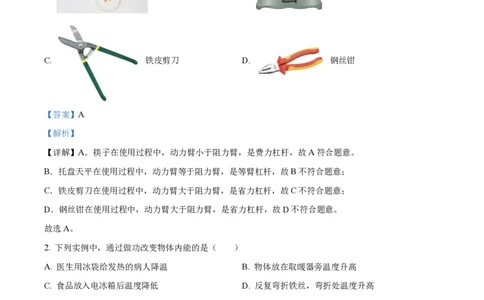

1. 如图所示工具，在使用时属于费力杠杆的是（ ）
A. 筷子 B. 托盘天平
C. 铁皮剪刀 D. 钢丝钳
【答案】A
【解析】
【详解】A．筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A符合题意。
B．托盘天平在使用过程中，动力臂等于阻力臂，是等臂杠杆，故B不符合题意；
C．铁皮剪刀在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D．钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选A。
2. 下列实例中，通过做功改变物体内能的是（ ）
A. 医生用冰袋给发热的病人降温 B. 物体放在取暖器旁温度升高
C. 食品放入电冰箱后温度降低 D. 反复弯折铁丝，弯折处温度升高
【答案】D
【解析】
【详解】A．医生用低温的冰袋给发热的病人降温，人体放出热量，内能减小，属于通过热传递改变物体
内能。故A不符合题意；
B．物体放在取暖器旁，物体从取暖器中吸收热量，使物体的内能增大，属于通过热传递改变物体的内
能。故B不符合题意；
C．食品放入电冰箱，食品放出热量，温度降低，内能减小，属于通过热传递改变物体的内能。故C不符合题意；
D．反复弯折铁丝，弯折处温度升高是机械能转化为内能，属于通过做功改变物体的内能。故D符合题
意。
故选D。
3. 下列选项可能符合汽车等热机能量流向的是（ ）
A. B.
C. D.

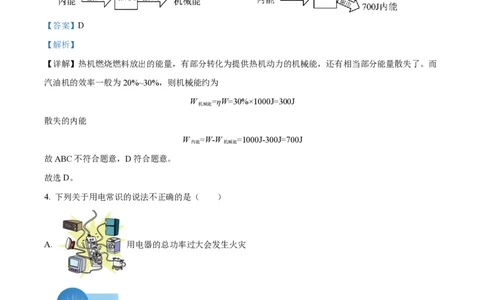

【答案】D
【解析】
【详解】热机燃烧燃料放出的能量，有部分转化为提供热机动力的机械能，还有相当部分能量散失了。而
汽油机的效率一般为20%~30%，则机械能约为
W =ηW=30%×1000J=300J
机械能
散失的内能
W =W-W =1000J-300J=700J
内能 机械能
故ABC不符合题意，D符合题意。
故选D。
4. 下列关于用电常识的说法不正确的是（ ）
A. 用电器的总功率过大会发生火灾
B. 高大建筑物上的针状金属物是避雷针C. 当电流过大时空气开关能自动断开
D. 双手分别接触火线和零线不会触电
【答案】D

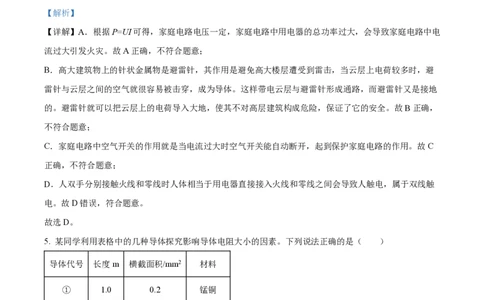

【解析】
【详解】A．根据P=UI可得，家庭电路电压一定，家庭电路中用电器的总功率过大，会导致家庭电路中电
流过大引发火灾。故A正确，不符合题意；
B．高大建筑物上的针状金属物是避雷针，其作用是避免高大楼层遭受到雷击，当云层上电荷较多时，避
雷针与云层之间的空气就很容易被击穿，成为导体。这样带电云层与避雷针形成通路，而避雷针又是接地
的。避雷针就可以把云层上的电荷导入大地，使其不对高层建筑构成危险，保证了它的安全。故B正确，
不符合题意；
C．家庭电路中空气开关的作用就是当电流过大时空气开关能自动断开，起到保护家庭电路的作用。故C
正确，不符合题意；
D．人双手分别接触火线和零线时人体相当于用电器直接接入火线和零线之间会导致人触电，属于双线触
电。故D错误，符合题意。
故选D。
5. 某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
导体代号 长度m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与②
D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体①与④
【答案】C
【解析】
【详解】A．要探究“导体电阻跟导体长度有关”的猜想，要控制导体的材料、横截面积相同，只改变导
体的长度，而①与②未控制横截面积相同，故A错误；
B．根据A选项的分析①与③未控制横截面积相同，故B错误；
C．要探究“导体电阻跟导体横截面积有关”的猜想，要控制导体的长度、材料相同，只改变导体的横截
面积，导体①与②符合，故C正确；
D．要探究“导体电阻跟导体材料有关”的猜想，要控制导体的长度、横截面积相同，只改变导体的材
料，而①与④未控制横截面积相同，故D错误。
故选C。

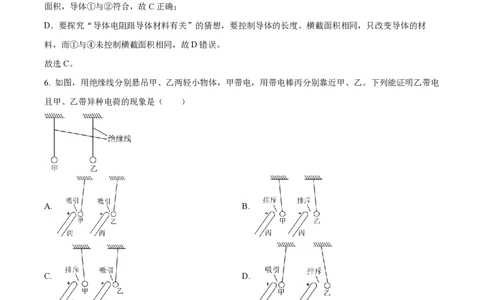

6. 如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。下列能证明乙带电
且甲、乙带异种电荷的现象是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．若丙带正电，由图可知丙吸引甲，故甲带负电，丙吸引乙，故乙带负电或不带电，故A不符
合题意；
B．若丙带正电，由图可知丙排斥甲，故甲带正电，丙排斥乙，故乙带正电，故B不符合题意；
C．若丙带正电，由图可知丙排斥甲，故甲带正电，丙吸引乙，故乙带负电或不带电，故C不符合题意；D．若丙带正电，由图可知丙吸引甲，甲带电故甲带负电，丙排斥乙，故乙带正电，所以甲、乙带异种电
荷，故D符合题意。
故选D。
7. 两款温控开关K 和K ，当温度低于50℃时，K 保持闭合，K 保持断开；当温度高于50℃时，K 保持
1 2 1 2 1
断开，K 保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水
2
温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】AB．由电路图可知，电路中加热电阻R与开关并联，当开关闭合时会对电源短路，将会烧坏电
源，故AB不符合题意；
CD．由电路图可知，加热电阻R与开关串联，加热电阻在水温低于50℃时工作，即水温低于50℃时开关
应闭合；加热电阻在水温高于50℃时不工作，即水温高于50℃时开关应断开，由题意可知，符合这一规
律的应该是K ，故C符合题意，D不符合题意。
1
故选C。
8. 图所示的电路中，R =R =10Ω，电源电压恒定。闭合开关S，电路正常工作，两表指针均有明显偏转。
1 2
以下说法不正确的是（ ）
A. 若R 断路，则电压表和电流表的示数都为零
2
B. 若R 断路，则电压表指针有明显偏转，电流表的示数为零
1
C. 若R 被短接，则电压表示数不变，电流表示数变大
1
D. 若R 被短接，则电压表示数变大，电流表示数变大
2【答案】C
【解析】
【详解】由电路图可知，该电路为R 、R 的串联电路，电流表测该电路的电流，电压表测R 两端的电
1 2 1
压。
A．若R 断路，此时电路处于断路状态，电流表为0，电压表左侧电路断开，电压表的示数为0。故A正
2
确，不符合题意；
B．若R 断路，此时电路处于断路状态，电流表为0，电压表测量电源电压，指针有明显偏转。故B正
1
确，不符合题意；
C．若R 被短接，则此时电压表测导线的电压，示数会变为0，根据串联电路的电阻特点可知，电路的总
1
U
电阻变小，由I = 可知，电路的电流变大，即电流表示数变大。故C错误，符合题意；
R
D．若R 被短接，此时电路为R 的简单电路，根据串联电路的电阻特点可知，电路的总电阻变小，由
2 1
I =
U
R
可知，电路的电流变大，即电流表示数变大。由于短接R 后电路中只有一个R ，其两端的电压等
2 1
于电源电压，所以短接R 后电压表的示数会变大。故D正确，不符合题意。
2
故选C。
9. 小明按图甲所示电路图做实验，闭合开关S、断开S ，电压表读数如图乙所示。将L支路所在开关S
1 1
闭合后，电压表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I。与S 闭合前相比，
1
S 闭合后（ ）
1
A. U不变，I变小 B. U变小，I变大
C. U不变，I不变 D. U变小、I变小
【答案】D
【解析】
【详解】闭合开关S、断开S ，电路为定值电阻R的简单电路，电压表测R两端的电压，电流表测电路中
1
的电流。图乙电压表选用小量程，分度值为0.1V，电压表的示数为2.4V；将L支路所在开关S 闭合后，
1
定值电阻R和灯L并联，电压表测灯L和电阻R两端电压，电流表测干路的电流，图丙中，电压表的示数
为1.6V，因并联电路各个支路电压相等，所以与只闭合开关S相比，同时闭合开关S 和S后，定值电阻
1两端电压减小，定值电阻的阻值不变，根据 I =
U
R
知流经定值电阻的电流变小。故ABC不符合题意，D
符合题意。
故选D。
10. 某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度。其等效电路简化图如
图甲所示，R 、R 均为加热电阻，R >R ，S为智能开关，可根据实际选择不同电阻接入电路。某段工作过
1 2 1 2
程，加热功率随环境温度变化如图乙所示。下列说法中正确的是（ ）
A. 环境温度为25℃时，开关S连接接线柱1和2
B. 环境温度为35℃时，开关S连接接线柱2和3
C. 开关S连接接线柱1和2，工作1h产生 热量为0.1kW•h
D. 开关S连接接线柱2和3，电路总电阻为484Ω
【答案】D
【解析】
【详解】A．环境温度为25℃时，观察图乙，可知，这时加热功率为100W，功率较大，根据电功率公式
2 U
P
R
= 可知，电路的总电阻较小，观察图甲，智能开关S连接接线柱1和2时，只有电阻R 接入电路，
1
智能开关S连接接线柱2和3时，R 和R 并联接入电路，电路的总电阻比智能开关S连接接线柱1和2时
1 2
的，还要小，则环境温度为25℃时，应该是智能开关S连接接线柱2和3，故A错误；
B．环境温度为35℃时，观察图乙，可知，这时加热功率为44W，功率较小，根据电功率公式
2 U
P
R
= 可
知，电路的总电阻较大，由A解析可知，只有仅仅电阻R 接入电路时，电路的总电阻才较大，则智能开
1
关S是连接接线柱1和2，故B错误；
C．开关S连接接线柱1和2，只有电阻R 接入电路，电路的总电阻较大，加热功率较小，为
1
44W=0.044kW，则工作1h产生的热量为
的Q = W = P t = 0 . 0 4 4 k W 1 h = 0 . 0 4 4 k W h
工作1h产生的热量为 0 . 0 4 4 k W h ，故C错误；
D．开关S连接接线柱2和3时，加热功率较大，为100W，电源电压为220V，根据电功率公式
2 U
P
R
=
可知，电路的总电阻为
R
总
=
U
P
2
'
=
( 2
1
2
0
0
0
V
W
) 2
= 4 8 4 Ω
电路总电阻为484Ω，故D正确。
故选D。
第 II卷（非选择题）
二、填空题
11. 如图所示，一辆电动车需要充电，但车库里只有一盏灯，没有充电用的插座。小明打开灯的开关盒，
看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座。接好后插上额定电压是
220V的充电器，却发现电灯亮了，但亮度明显比平常偏暗，造成这一现象的原因是充电器与电灯
___________联；这时充电器___________（填“能”或“不能”）正常充电。
【答案】 ①. 串联 ②. 不能
【解析】
【详解】[1]接好后插上额定电压是220V的充电器，此时电流从火线出发经过充电器、灯泡回到零线，只
有一条电流路径，故是串联。
[2]由于充电器与灯泡串联，总电压是220V，电灯泡分担一部分的电压，故充电器的电压小于额定电压，
不能正常工作。
12. 如图所示，甲为一个调光台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c
是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将______（选填“a和
b”、“a和c”或“b和c”）接线柱接入电路。现有电压为9V的电源，将一个标有“6V 0.5A”字样的小灯泡接入此电路中，为使小灯泡正常发光，需在此电路中______（选填“串联”或“并联”）一个阻值
______Ω的电阻。
【答案】 ①. b和c ②. 串联 ③. 6
【解析】
【详解】[1]顺时针旋转旋片时，灯泡变亮，说明电路中 电流变大，由于电源电压不变，根据欧姆定律可
知：电路中电阻变小，则应连接接线柱b和c与灯泡串联后接入电路。
[2]现有电压为9V的电源，因电源电压大于灯泡的额定电压，根据串联分压的知识可知 要使灯泡正常发
光，则应在电路中串联一个保护电阻。
[3]由于灯泡正常发光，则电路中的电流为
I＝I ＝0.5A
额
根据串联电路的总电压等于各用电器两端电压之和可知保护电阻两端的电压
U ＝U﹣U ＝9V﹣6V＝3V
R L
根据 I =
U
R
可得保护电阻的阻值为
R =
U
I
=
0
3 V
.5 A
= 6 Ω
13. 在测量小灯泡电功率的实验中，如图所示是某次实验中电表的示数，电流表的示数为___________A，
电压表的示数为___________V，此时小灯泡的电功率为___________W。
【答案】 ①. 0.3 ②. 2.5 ③. 0.75
【解析】
【详解】[1]由题图知电流表接入电路的是0~0.6A量程，分度值是0.02A，所以由图读出电流表的示数为
的0.3A。
[2] 由题图知电压表接入电路的是0~3V量程，分度值是0.1V，所以由图读出电压表的示数为2.5V。
[3]由P=UI得此时小灯泡 电功率为
P=UI=2.5V×0.3A=0.75W
14. 如图甲所示是“探究不同物质吸热升温的现象”实验装置，小华用两个相同的容器（图中用虚线形表
示）分别装入质量相等的A、B两种液体，用相同的装置加热。
(1)两种液体吸收热量的多少可通过_________（填“液体升高的温度”或“加热时间”）比较。
(2)根据实验数据绘制的温度与时间的关系图像如图乙所示，分析图像可知：质量相等的A和B两种液
体，在升高相同温度时，_________（选填“A”或“B”）吸收的热量较多；质量相等的A和B两种液体，在
吸收相同热量时，_________（选填“A”或“B”）升温较高。
(3)冬天，小华想自制一个暖手袋，若只能从A或B中选一种液体装入暖手袋中作为供暖物质，则应选择
_______（选填“A”或“B”）。
【答案】 ①. 加热时间 ②. A ③. B ④. A
【解析】
【详解】(1)[1]由于加热的装置相同，故加热相同的时候，该装置放出的热量相同，故可以用加热时间来间
接反应两种液体吸收的热量。
(2)[2][3]假设都升高30℃时，A需要5min，B需要2.5min，故A吸收的热量多一些；加热时间相同时，假
设都是5min，A物质升到的温度是20℃，B物质升高的温度是40℃，故B物质升温较高。
(3)[4]升高相同的温度时，A物质需要吸收更多的热量，故A物质的比热容大，比较适合做暖手袋，相同
质量的两种液体，降低相同的温度，释放的热量也多。
15. 某汽车热机效率为30%，完全燃烧2kg汽油后，小车行驶了20km，已知汽油热值4.6×107J/kg，汽油燃
烧放出的热量为___________J，有___________J能量转化为机械能，小车受到的牵引力为___________N。
【答案】 ①. 9.2×107 ②. 2.76×107 ③. 1380
【解析】
的【详解】[1]完全燃烧2kg汽油，则汽油燃烧放出的热量
Q =mq=2kg×4.6×107J/kg=9.2×107J
放
[2]汽车热机效率为30%，则转化为机械能的能量
W=30%Q =30%×9.2×107J=2.76×107J
放
[3]小车行驶了20km，根据W=Fs可知，汽车的牵引力
W 2.76107J
F = = =1380N
s 20103m
16. 如图，工人将重400N的货物推入静止的货柜中（忽略空气阻力，g取10N/kg）。在斜面上货物受到沿
斜面向上200N的推力F。从P点匀速运动到Q点用时4s。求此过程
（1）G的功率；
（2）斜面的机械效率。
【答案】（1）50W；（2）50%
【解析】
【详解】解：（1）由题图知竖直方向物体移动距离h=0.5m，克服重力所做的功
W =Gh=400N×0.5m=200J
有用
W
由题知从P点匀速运动到Q点用时4s，根据P
t
= 得G的功率为
P =
W
有
t
用 =
2 0
4
0
s
J
= 5 0 W
（2）由题图知，拉力F方向上通过的距离是2m，利用斜面做的总功为拉力F做的功
W =Fs=200N×2m=400J
总
W
根据= 有 100%得斜面的机械效率为
W
总
W 200J
= 有 100%= 100%=50%
W 400J
总
答：（1）G的功率为50W；（2）斜面的机械效率为50%。
17. 图中的尾板等效成图中以O为支点的杠杆，处于水平静止，尾板自重为G、受到绳的拉力为F （忽略
3
绳重）：
（1）在图中画出F 的力臂l；___________
3
（2）绳长一定，绳按第三个图方式悬挂，尾板仍处于水平静止，则此时尾板受到绳的拉力
F ___________F （选填“>”、“=”、“＜”）。
4 3
【答案】 ①. ②. =
【解析】
【详解】[1]F 的方向沿斜面向上，过O点做所在直线的垂线即为力臂l，如图所示
3
[2]如下图，重力没有变，阻力臂没有变，动力臂为两次拉力作用绳，尾板和竖直杆形成三角形斜边上的高
线，由图知两个由于两个三角形全等，故动力臂也没有变，根据杠杆的平衡条件可知，动力不变，即此时
尾板受到绳的拉力F = F
4 3。18. 汽车启动时，蓄电池向启动电动机M供电、设M两端电压为U，通过M的电流为I，测得U-t和I-t
图像如图1。
（1）求t 时M的电功率；
1
（2）M仅通过导线a、b接入电路，如图2所示，导线a的电阻为0.001Ω，若通过M的电流为200A。持
续0.5s，求此过程
①a两端电压；
②a产生的热量。
【答案】（1）2000W；（2）①0.2V，②20J
【解析】
【详解】解：（1）由图1可知，t 时M的电压为10V，电流为200A，M的电功率为
1
P=UI=10V×200A=2000W
（2）①因导线与M串联，则通过导线的电流为200A，a两端电压为
U =I R =200A×0.001Ω=0.2V
a a a
②a产生的热量
Q=W=U I t=0.2V×200A×0.5s=20J
a a
答：（1）M的电功率是2000W；
（2）①a两端电压为0.2V；
②a产生的热量是20J。
19. 用“伏安法”测未知电阻的阻值。（1）小明在检查仪器时，发现电流表指针如图甲所示，则小明接下来的操作是______；
（2）如图乙所示是小明测量定值电阻 实物图（不完整）。请用笔画线代替导线，连接成完整电路。要
求：滑动变阻器的滑片P向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）；______
（3）连接电路前，开关必须______，电路接通前，滑动变阻器的滑片P应移至阻值最大端；
（4）小明闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障可能是______；
（5）小明排除故障后，移动滑动变阻器的滑片，当电流表的示数为0.2A，电压表的示数如图丙所示，则
本次实验测得定值电阻R 的阻值是_______；
x
（6）本实验中滑动变阻器除保护电路外的作用是______；
（7）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U-I图象。
小明发现小宇绘制的U-I图象和自己绘制的U-I图象不同，你认为其原因是小宇_______。
【答案】 ①. 对电流表指针调零 ②. ③. 断开 ④.
待测电阻R 断路 ⑤. 13Ω ⑥. 调节待测电阻两端的电压 ⑦. 将电压表并联在滑动变阻器两端了
x
【解析】
【详解】（1）[1]小明在检查仪器时，发现电流表指针如图甲所示，表示电流表未接入电路就有示数，说明
电流表没有调零，则小明接下来的操作是对电流表指针调零。
（2）[2]要求滑动变阻器的滑片P向右移动时，电流表示数变小，即电阻变大，故变阻器左下接线柱连入
电路中，如下所示
的（3）[3]连接电路前，为了保护各用电器的安全，开关必须断开，电路接通前，滑动变阻器的滑片P应移
至阻值最大端。
（4）[4]小明闭合开关后，发现电流表示数为零，则电路可能断路，但电压表有示数，则电压表与电源连
通，故此时电路中的一处故障是待测电阻R 断路。
x
（5）[5]小明排除故障后，移动滑动变阻器的滑片，当电流表的示数为0.2A，电压表的示数如丙图所示，
电压表选用小量程，分度值为0.1V，电压为2.6V，由欧姆定律，则本次实验测得定值电阻为
R
x
=
U
I
=
2
0
.6
.2
V
A
= 1 3 Ω
（6）[6]本次实验需要进行多次测量，实验中滑动变阻器除保护电路外的作用是调节待测电阻两端的电
压。
（7）[7]定值电阻与变阻器串联，当电路电流变小时，根据 U ＝ I R 可知，定值电阻的电压变小，由串联电
路电压的规律，变阻器的电压变大，由如图丁所示的U-I图象知，电流越小，电压表示数越大，故小明发
现小宇绘制的U-I图象和自己绘制的U-I图象不同，其原因是小宇将电压表并联在滑动变阻器两端了。
20. “探究串联电路的电压关系”的实验电路如图甲所示
（1）为了使探究得出的结论具有普遍意义，L 、L 应该选择___________（选填“相同”或“不同”）规
1 2
格的小灯泡；
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他
应该___________；
（3）测出L 两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间、小聪认为小明的操作
1
太麻烦，只需将与A点相连的导线改接到C点即可，小聪的办法是否正确？答：___________；
（4）测出AB、BC、AC间的电压记录在表格中，小明依据实验数据得出结论：串联电路总电压等于各用电器两端的电压之和，此结论存在的不足之处是：___________；
U /V U /V U /V
AB BC AC
3.1 1.4 4.5
（5）小明在实验时发现，闭合开关时灯L 较亮，灯L 较暗。由此他猜想：电流从电源正极流出，流过小
2 1
灯泡L 后会减小，因此流过L 的电流比流过L 的电流大。请你设计实验验证小明的猜想是否正确，写出
2 2 1
实验步骤和可能出现的现象，对应的结论。___________
【答案】 ①. 不同 ②. 换用0~ 3V的量程 ③. 不正确 ④. 一次实验具有偶然性，多测几组数
据 ⑤. 见详解
【解析】
【详解】（1）[1]为了使探究得出的结论具有普谝意义，应该选取不同规格的小灯泡进行多次实验。
（2）[2]根据图乙电压表所示情况可知，电压表指针偏转角度太小，误差过大，所以接下来需要断开开
关，换用较小量程重新做实验即换用0~ 3V 量程。
（3）[3]测出L两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间。小聪认为小明的操
作太麻烦，只需将与.A点相连的导线改接到C点即可。这样做是不可以的，因为根据电路图分析可以看
出，直接改接一端连线，会造成电压表正负接线柱接反了，故小聪的办法错误。
（4）[4]本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得
出正确规律，故应更换规格不同的灯泡进行多次实验。
（5）[5]小明在实验时发现，闭合开关时灯L 较亮，灯L 较暗。由此他猜想：电流从电源正极流出，流过
2 1
小灯泡L 后会减小，因此流过L 的电流比流过L 的电流大。为实验验证小明的猜想是否正确，可选用两
2 2 1
个完全相同的电流表分别接在电源与L 之间，和L 与L 之间测电路中的不同点电流，若电流表示数有差
2 2 1
异，也可多换几个位置测量；会发现两个电流表测得示数是相同的，即使有差异，但都在误差范围内；故
可得到结论：串联电路中电流处处相
