2022 学年第一学期九年级期末综合诊断试卷
物理
本试卷分第一部分（选择题）和第二部分（非选择题），共 6页，18小题，满分 90分，诊断
用时 60分钟。
第一部分选择题（共 30分）
一、单项选择题（选出最佳的一个选项，每小题 3分，共 30分）

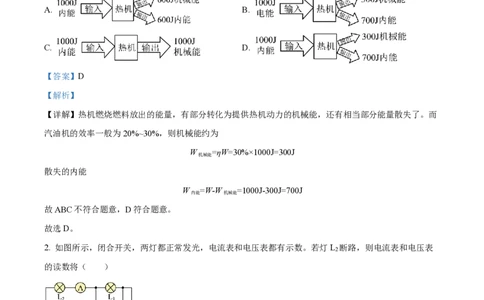

1. 下列选项可能符合汽车等热机能量流向的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】热机燃烧燃料放出的能量，有部分转化为提供热机动力的机械能，还有相当部分能量散失了。而
汽油机的效率一般为20%~30%，则机械能约为
W =ηW=30%×1000J=300J
机械能
散失的内能
W =W-W =1000J-300J=700J
内能 机械能
故ABC不符合题意，D符合题意。
故选D。
2. 如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L 断路，则电流表和电压表
2
的读数将（ ）
A. 电流表读数变大，电压表读数变大 B. 电流表读数不变，电压表读数变大
C. 电流表读数变小，电压表读数不变 D. 电流表和电压表读数都变为零
【答案】D
【解析】【详解】如图所示，闭合开关，两灯形成串联，电压表测L 两端电压，当L 发生断路时，电路中电流为
1 2
0，即电流表示数为0，电压表处于断路状态，示数也为0，即电流表与电压表均变小，变为零，故ABC
不符合题意，D符合题意。
故选D。
3. 随着生活水平的提高，人们外出旅游住宿宾馆司空见惯．如图为某宾馆房间取电装置，房卡插入槽中
后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（ ）
A. 总开关 B. 电源 C. 用电器 D. 电能表
【答案】A
【解析】
【详解】房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电
路的总开关，故A正确．
4. 如图所示，小明探究杠杆的平衡条件，挂钩码前，调节杠杆在水平位置平衡，杠杆上每格距离相等，当
A点挂4个钩码时，B点挂3个钩码时，杠杆处于水平平衡。若杠杆两边同时加一个相同钩码，则杠杆（ ）
A. 杠杆仍处于水平平衡状态 B. 杠杆右端下沉
C. 杠杆左端下沉 D. 无法判断杠杆 否处于平衡
【答案】B
【解析】
【详解】设一个钩码在重力是G，杠杆一个小格是L，当A点挂4个钩码时，B点挂3个钩码时，杠杆处
于水平平衡，即
4G×3L=3G×4L
若杠杆两边同时加一个相同钩码，左端力和力臂的乘积为
5G×3L=15GL
右端力和力臂的乘积为
是4G×4L=16GL
左端力和力臂的乘积小于右端，根据杠杆平衡条件可知，杠杆右端下沉，故B符合题意，ACD不符合题
意。
故选B。
5. 汽油机甲的效率比汽油机乙的效率高，这说明（ ）
A. 甲做的有用功多 B. 甲比乙用的汽油少
C. 完全燃烧相等 汽油，其内能转化为有用功的能量甲比乙多 D. 甲比乙做功更快
【答案】C
【解析】

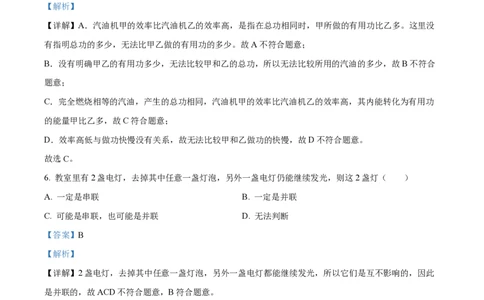

【详解】A．汽油机甲的效率比汽油机乙的效率高，是指在总功相同时，甲所做的有用功比乙多。这里没
有指明总功的多少，无法比甲乙做的有用功的多少。故A不符合题意；
B．没有明确甲乙的有用功多少，无法比较甲和乙的总功，所以无法比较所用的汽油的多少，故B不符合
题意；
C．完全燃烧相等的汽油，产生的总功相同，汽油机甲的效率比汽油机乙的效率高，其内能转化为有用功
的能量甲比乙多，故C符合题意；
D．效率高低与做功快慢没有关系，故无法比较甲和乙做功的快慢，故D不符合题意。
故选C。
6. 教室里有2盏电灯，去掉其中任意一盏灯泡，另外一盏电灯仍能继续发光，则这2盏灯（ ）
A. 一定是串联 B. 一定是并联
C. 可能是串联，也可能是并联 D. 无法判断
【答案】B
【解析】
【详解】2盏电灯，去掉其中任意一盏灯泡，另外一盏电灯都能继续发光，所以它们是互不影响的，因此
是并联的，故ACD不符合题意，B符合题意。
故选B。
7. 两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所
示。根据图线可知（ ）
的A. 甲液体的比热容大于乙液体的比热容
B. 如果升高相同的温度，两种液体吸收的热量相同
C. 加热时间相同，甲液体吸收的热量大于乙液体吸收的热量
D. 加热时间相同，甲液体温度升高比乙液体温度升高得多
【答案】D
【解析】
【详解】AB．质量相同的甲、乙两种液体升高相同的温度，乙的加热时间更长，吸收的热量更多，根据Q
=cmΔt得到乙的比热容较大，故AB不符合题意；
吸
C．同一热源加热，相同 时间内放出的热量相同，甲、乙两种液体吸收的热量就是相同的，故C不符合
题意；
D．由图可知，质量相同的甲、乙两种液体加热相同的时间，甲的温度升高得多，故D符合题意。
故选D。

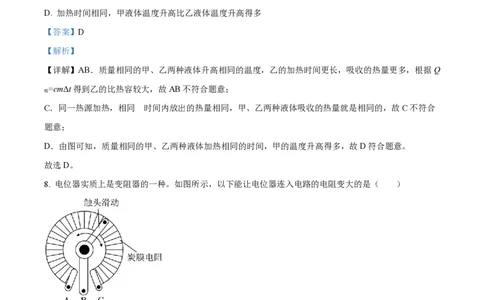

8. 电位器实质上是变阻器的一种。如图所示，以下能让电位器连入电路的电阻变大的是（ ）
A. AB接入电路，顺时针向右滑动触头 B. BC接入电路，顺时针向右滑动触头
C. AB接入电路，逆时针向左滑动触头 D. AC接入电路，逆时针向左滑动触头
【答案】A
【解析】
【详解】电位器是变阻器的一种，电位器通过触头的转动从而改变电阻，是由于当触头转动以后改变了连
入电路中电阻丝的长度。
的A．由图知道，当AB接入电路，顺时针向右滑动触头时，连入电路中电阻丝的长度增加，电阻变大，故A
符合题意；
B．当BC接入电路，顺时针向右滑动触头时，连入电路中电阻丝的长度减小，电阻变小，故B不符合题
意；
C．当AB接入电路，逆时针向左滑动触头时，连入电路中电阻丝的长度减小，电阻变小，故C不符合题
意；
D．AC接入电路，无论逆时针还是顺时针向左滑动触头，连入电路中电阻丝的长度都不发生变化，故D
不符合题意。
故选A。
9. 如图表示两电阻R 和R 的I﹣U关系图像。将R 和R 先后以图的甲图和乙图两种方式接在同一恒压电
a b a b
源上，流过它们的电流和它们两端电压与分别在图中标出。则下列判断正确的是（ ）
A. I =I =I =I B. I U
1 2
故C错误。
故选B。
10. 如图所示甲、乙两套装置所用滑轮重量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提
升相同高度。若G =G ，所用竖直向上的拉力分别为F 和F ，两装置的机械效率分别为η 和η （忽略绳
1 2 1 2 1 2
重和摩擦）。则下列选项正确的是（ ）
A. F
1
F
2
，
1 2
B. F
1
F
2
，
1 2
=
C. F F ， D. F F ， =
1 2 1 2 1 2 1 2
【答案】D
【解析】
【详解】如图所示，甲装置中2段绳子承担重物，即n =2，乙装置中3段绳子承担重物，即n =3，则
甲 乙
所用竖直向上的拉力分别为F
1
=
n
1
甲
(
G
1
+ G
动
)
=
1
2
(
G
1
+ G
动
)
F
2
=
n
1
乙
(
G
2
+ G
动
)
=
1
3
(
G
2
+ G
动
)
若G =G ，则
1 2
F
1
F
2
。两种方式的效率分别为
W Gh G
= 有 = 1 = 1
1 W Gh+G h G +G
总 1 动 1 动
2
W
W G
2
h
G
2
h
G h G
2
G
2G = 有
总
=
+
动
=
+
动
所以
1 2
= ，故ABC错误，D正确。
故选D。
第二部分非选择题（共 60分）
二、填空、作图题（每空 1分，每图 3分，共 22分）
11. 小明去超市买水果，老远就闻到榴莲的“香味”。这是因为发生了______现象；小明想用塑料袋装些
榴莲，双手搓开塑料袋时，发现塑料袋总会“粘”在手上，这是因为摩擦后使得手与塑料袋带上了______
（选填“同种”或“异种”）电荷相互吸引。
【答案】 ①. 扩散 ②. 异种
【解析】
【详解】[1]老远就闻到榴莲的“香味”，这是因为有榴莲味的分子不断的做无规则运动，发生了扩散现
象。
[2]塑料袋总“粘”在手上，这是因为摩擦后使得手与塑料袋之间电子发生了转移带上了异种电荷相互吸
引。
12. 2021年10月16日，搭载神舟十三号载人飞船的长征二号F运载火箭，在酒泉卫星发射中心发射成
功，三名航天员将在轨驻留六个月。
（1）火箭发射时选用液态氢作燃料是因为氢具有较大的______（选填“内能”、“比热容”或“热
值”），而且有利于环境保护；
（2）火箭喷气发动机，自带燃料和氧化剂，它工作时不需要空气，可以在大气层外工作。火箭升空时，
燃料燃烧向后高速喷出气体，从而获得前进的动力，此过程把燃料燃烧的内能转化为火箭的______能；
（3）火箭在大气层内高速运动时，会使其头部整流罩与空气剧烈摩擦，整流罩的内能增加，温度升高达
上千摄氏度。这是通过______（选填“做功”或“热传递”）的方式来改变整流罩内能的。【答案】 ①. 热值 ②. 机械 ③. 做功
【解析】
【详解】（1）[1]在常见燃料中，氢的热值较大，完全燃烧等质量的氢和其它燃料相比，氢所产生的热量要
多得多，故选择氢作为燃料主要是因为其热值大。
（2）[2]燃料燃烧产生高温高压的气体，推动火箭向上运动，对火箭做了功，火箭机械能增加，高温高压
的气体将内能转化成了火箭机械能。
（3）[3]整流罩与空气剧烈摩擦，整流罩机械能减小，内能增加，整流罩将机械能转化成了内能，故是通
过做功来改变内能的。
13. 在图中〇里填上适当的电表符号，使之成为正确的电路图。
【答案】
【解析】
【详解】由图可知，这两个灯泡是并联的，从电源正极流出的电流应分别流入两个灯泡；由于电流表相当
于导线，电压表相当于断路，故与灯泡串联的是电流表，与灯泡并联的是电压表，串联在干路上的应是电
流表，如下图所示
14. 如图甲所示是个压核桃钳子，其中OAB可以看成是一个杠杆，其简化示意图如图乙所示，O点是支
点，A点是阻力的作用点，B点是动力的作用点。请在乙图中画出压核桃时，作用在A点的阻力F 的阻力
2臂L ，以及作用在B点的最小动力F 。
2 1
【答案】
【解析】
【详解】力臂是支点O到力的作用线的垂直距离，故过O点做阻力F 的垂线，即为阻力F 的阻力臂L 。
2 2 2
用虚线连接支点O和动力作用点B，该虚线段即为最大动力臂L ；再过B点做动力臂F 的垂线，方向向
1 1
下，即为作用在B点的最小动力F ，如下图所示：
1
15. 运用知识解决问题：
（1）如图，将与毛皮摩擦过的橡胶棒（带负电）接触验电器A的金属球，验电器A将带___________电
荷，再将A、B两个验电器的金属球用带有绝缘柄的金属棒连接起来时，B验电器的金属箔___________
（选填“会”或“不会”）张开，此时自由电荷产生了定向移动，形成电流，电流的方向是___________
（选填“A到B”或“B到A”）；
（2）小新按图甲所示的电路进行实验，当闭合开关，用电器正常工作时，电压表V 和V 的指针位置完全
1 2
一样，如图乙所示，则电压表V 测的是___________两端的电压，电压表V 测的是___________两端的电
1 2
压（以上两空均选填“L ”、“L ”或“电源”）；L 两端的电压为___________V。
1 2 1【答案】 ①. 负 ②. 会 ③. B到A ④. 电源 ⑤. L ⑥. 8
2
【解析】
【详解】（1）[1]毛皮摩擦过的橡胶棒因得到电子带负电，其有多余的电子，接触验电器A的金属球，将有
部分电子转移到验电器A上，使A得到电子也带上负电。
[2][3]由于A得到电子带负电，与B验电器接触时，A的部分电子顺着金属棒转移到B，B的金属箔也会带
上负电，因同种电荷相互排斥，所以B的金属箔会张开，此时自由电荷定向移动的方向为A到B，物理学
规律正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反，故电流的方向是B到
A。
（2）[4][5][6]图甲所示的电路，当闭合开关，两灯串联，其中V 表并联在电源两端，测电源电压，电压
1
表V 与L 并联，测量L 两端的电压。根据串联电路电压的规律，电源电压等于各部分电路电压之和，所
2 2 2
以电压表V 的示数大于V 的示数，即V 接入的量程为0~15V，分度值为0.5V，即电源电压U=10V，V
1 2 1 2
接入的量程为0~3V，分度值为0.1V，即L 两端电压U =2V，故L 两端的电压为
2 1 1
U
1
= U − U
2
= 1 0 V − 2 V = 8 V
16. 某学习小组的同学分别测出导体A、B、C、D在不同电压下对应的电流，作出以电压U为纵坐标、电
流I为横坐标的图像，如图甲所示。
（1）根据公式 R =
U
I
，由图甲可知，当两端电压变化时，导体 A 的电阻___________；导体 D 的电阻
___________；（以上均选填“改变”或“不变”）；导体B的电阻为___________Ω；
（2）由图甲的图像是否能得出“所有导体的电流都与电压成正比”？___________（选填“能”或“不
能”）；
（3）学习小组的同学按图乙所示的电路图连接实物，电源用两节干电池。他们发现，当把5Ω的电阻接入
电路时，闭合开关，电流表的示数为0.36A；当把10Ω的电阻接入电路时，闭合开关，电流表的示数为
0.22A；当把15Ω的电阻接入电路时，闭合开关，电流表的示数为0.16A；以上数据是否符合”电压一定
时，电流与电阻成反比”的规律？___________（选填“是”或“否”）
【答案】 ①. 不变 ②. 改变 ③. 15 ④. 不能 ⑤. 否【解析】
【详解】（1）[1][2]根据公式 R =
U
I
，由图甲可知，当两端电压变化时，导体A的图线是一直线，即电压与
电流的比是个定值，所以 A的电阻不变；导体D的图线是一条曲线，表明电压与电流的比不是一个定值，
即电阻在改变。
[3]导体B的两端电压为3V时，对应的电流为0.2A，由欧姆定律可得B的电阻为
R =
U
I
=
0
3 V
.2 A
= 1 5
（2）[4]由图甲的图像，A、B、C的电压与电流的比是个定值，即电流与电压成正比，而导体D的图线是
一条曲线，表明电压与电流的比不是一个定值，即电阻在改变。所以不能得出“所有导体的电流都与电压
成正比”。
（3）[5]当把5Ω 电阻接入电路时，闭合开关，电流表的示数为0.36A，则
U
1
= I
1
R
1
= 0 .3 6 A 5 = 1 .8 V
当把10Ω的电阻接入电路时，闭合开关，电流表的示数为0.22A，则
U
2
= I
2
R
2
= 0 .2 2 A 1 0 = 2 .2 V
当把15Ω的电阻接入电路时，闭合开关，电流表的示数为0.16A，则
U
3
= I
3
R
3
= 0 .1 6 A 1 5 = 2 .4 V
造成以上现象的原因是因为没有保持定值电阻两端电压一定，所以以上数据不符合“电压一定时，电流与
电阻成反比”的规律。
三、解析题（第 16题 9分、17题 12分、共 21分）
17. 电源电压保持不变，如图所示，当开关S从点2转到1时，电流表和电压表对应的两组数据在如图描
点，由图提供的的信息求：
（1）电源电压；
（2）R 的阻值；
1
（3）R 的阻值。
2
【答案】(1)6V；(2)10Ω；(3)20Ω。
的【解析】
【详解】(1)由电路图可知，当S接1时，电路为R 的简单电路，电压表测电源的电压，电流表测电路中的
1
电流；由图乙可知，电源的电压是6V，电路中的电流是0.6A；
(2) R 的阻值
1
U 6V
R= = =10Ω；
I 0.6A
(2)当S接2时，两电阻串联，电压表测R 两端的电压，电流表测串联电路的电流；由图乙可知，
1
U =2V，
1
电路中的电流
I′=0.2A，
电路中的总电阻：
U 6V
R= = = 30Ω，
I 0.2A
则
R =R-R =30Ω-10Ω=20Ω。
2 1
答：(1)电源电压是6V；
(2)R 的阻值是10Ω；
1
(3)R 的阻值是20Ω。
2
18. 如图所示，搬运工人用滑轮组将重为500N的重物匀速提升2m，所用拉力F为200N。（不计摩擦及绳
重）求：
（1）拉力F所做的功；
（2）动滑轮的重力；
（3）滑轮组的机械效率。
【答案】（1）1200J；（2）100N；（3）83.3%
【解析】【详解】解：（1）如图所示，3段绳子承担总重，即 n = 3 ，所以拉力F所移动的距离为
s = n h = 3 2 m = 6 m
拉力F所做的功为
W
总
= F s = 2 0 0 N 6 m = 1 2 0 0 J
（2）由 F =
1
n
(
G
物
+ G
动
)
可得动滑轮的重力为
G =nF −G =3200N−500N =100N
动 物
（3）滑轮组所做的有用功为
W =G h=500N2m=1000J
有 物
滑轮组的机械效率为
W 1000J
= 有 100%= 100%83.3%
W 1200J
总
答：（1）拉力F所做的功为1200J；
（2）动滑轮的重力为100N；
（3）滑轮组的机械效率为83.3%。
四、实验探究题（第 18题共 17分）
19. 小明同学学习了电阻的知识后开展对“液体电阻大小与哪些因素有关”的探究，他提出了以下猜想：
A.液体的浓度越大，液体电阻越小；
B.液体的温度越高，液体电阻越大；
小明在实验室中找到的实验器材有：两端接有金属接线柱的塑料管、电源、开关、小灯泡、导线，食盐，
将上述器材组装成如图所示的电路，并利用盐水进行实验探究猜想A。请你完成下列问题：
（1）小明在实验中是通过比较___________来比较液体电阻大小，这种实验方法叫___________；
（2）小芳觉得如果盐水的电阻改变不明显，很难从肉眼去判断灯泡亮度的变化，因此她觉得应该在实验
中加入一个___________会更科学准确，请你帮她把电路图画出来___________。（用 来表示
液体电阻）（3）请在下面补充实验步骤，并写出“判断猜想A是否正确的依据”。
①按照电路图组装好实物图，往塑料管中注入 ___________ 温度的低浓度盐水（选填“相同”或“不
同”）， 闭合开关，记录此时电流表示数 I ；
1
②断开开关，往塑料管中加入一定量的食盐，搅拌溶解，增大盐水的浓度，闭合开关，记录此时电流表示
数 I ；
2
③断开开关， ___________ ；
④判断猜想A是否正确的依据：___________ 。
【答案】 ①. 灯泡的亮度 ②. 转换 ③. 电流表 ④. ⑤. 相同
⑥. 见详解 ⑦. 见详解
【解析】
【详解】（1）[1][2]电阻 大小无法直接比较，但导体对电流有阻碍作用，实验中可以通过观察灯泡的亮度
来间接反映电阻的大小，这种方法称为转换法。
（2）[3][4]如果电阻变化较小，则电路中电流的变化也较小，灯泡的亮度变化就不是很明显，很难从肉眼
去判断灯泡亮度的变化，为了更精准知道电流的变化，可以在电路中加入一个电流表，连接如图所示
（3）①[5]本实验探究与浓度的关系，应保持温度不变，改变液体的浓度，所以应往塑料管中注入相同温
度的低浓度盐水，闭合开关，记录此时电流表示数I ；
1
②断开开关，往塑料管中加入一定量的食盐，搅拌溶解，增大盐水的浓度，闭合开关，记录此时电流表示
的数 I ；
2
③[6]为了实验结论更具普遍性，接下来应断开开关，继续加入一定量的食盐，重复上面的实验，并记录此
时的电流表示数I ；
3
④[7]如果I I I ，则猜想A正确，否则猜想A错误
1 2 3
