2025 年初中毕业班综合测试（一）
物理
本试卷分第一部分（选择题）和第二部分（非选择题），共 90分。考试时间 60分钟。
注意事项：
1．答卷前，考生务必将自己的姓名、班级、考场和座位号填写在答题卡上，再将条形码贴
在条码粘贴区。
2．选择题每小题选出答案后，用 2B铅笔把答题卡上对应的题目选项的答案信息点涂黑；
如需改动，用橡皮擦干净后，再填涂其他答案。答案不能答在试卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内
相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，不准使用铅笔和涂改
液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，将试卷和答题卡一并交回。
一、选择题：本题共 10小题，每小题 3分，共 30分。在每小题给出的四个选项中，只有一
项最符合题目要求。

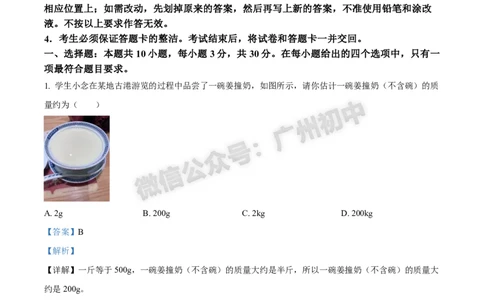

1. 学生小念在某地古港游览的过程中品尝了一碗姜撞奶，如图所示，请你估计一碗姜撞奶（不含碗）的质
量约为（ ）
z
x
x
k
.
c
o
A. 2g B. 200g m C. 2kg D. 200kg
【答案】B
【解析】
【详解】一斤等于500g，一碗姜撞奶（不含碗）的质量大约是半斤，所以一碗姜撞奶（不含碗）的质量大
约是200g。
故选B。
2. H和L是大提琴的两根琴弦，根据所给信息，以下说法正确的是（ ）
琴弦 每秒振动次数 粗细（mm）
H 260 0.55
075
L 180 .
第1页/共19页
学科网（北京）股份有限公司A. 琴弦发出的声音无需介质就能传播
B. H弦发声时每分钟振动260次
C. H弦发出的声音响度更大
D. L弦比H弦粗，L弦发出声音的音调更低
【答案】D
【解析】
【详解】A．声音的传播需要介质，真空不能传声，所以琴弦发出的声音需要介质才能传播，故A错误；
B．H 弦每秒振动260次，那么每分钟振动的次数为260×60=15600次
故B错误；
C．响度与物体的振幅有关，题目中未给出关于两根琴弦振幅的信息，无法判断响度大小，故C错误；
D．物体振动的快慢决定了音调的高低，振动越快，音调越高。L弦每秒振动180次，H弦每秒振动260
次，L弦振动比H弦慢，且 弦比H弦z粗，所以L弦发出声音的音调更低，故D正确。
x
x
k
故选D。
.
c
o

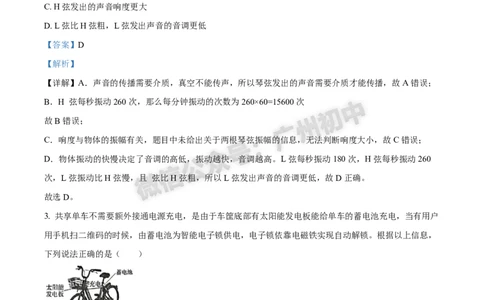

3. 共享单车不需要额外接通电源充电，是由于m车 筐底部有太阳能发电板能给单车的蓄电池充电，当有用户
用手机扫二维码的时候，由蓄电池为智能电子锁供电，电子锁依靠电磁铁实现自动解锁。根据以上信息，
下列说法正确的是（ ）
A. 太阳能发电板将电能转为化学能
B. 蓄电池为智能电子锁供电的过程中，蓄电池将电能转化为化学能
C. 共享单车扫码后就能开锁是利用了电磁波进行远程操作
D. 电磁铁的工作原理是电磁感应
【答案】C
第2页/共19页
学科网（北京）股份有限公司【解析】
【详解】A．太阳能发电板工作时，消耗太阳能，获得电能，将太阳能转化为电能，故A错误；
B．蓄电池为智能电子锁供电的过程中，蓄电池将化学能转化为电能，故B错误；
C．电磁波能够传递信息，人们可以通过手机扫码后的信号能触发电动单车将电子锁打开，传输这种信号
的载体是电磁波，所以共享单车扫码后就能开锁是利用电磁波远程操控，故C正确；
D．电磁铁的工作原理是电流的磁效应，与电磁感应无关，故D错误。
故选C。

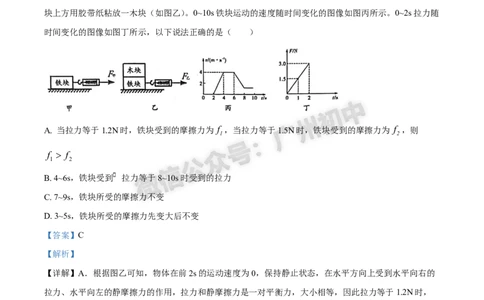

4. 如图甲所示，同一水平地面上，一铁块在一个方向不变的水平拉力F 作用下做直线运动。6s后，在铁
!
块上方用胶带纸粘放一木块（如图乙）。0~10s铁块运动的速度随时间变化的图像如图丙所示。0~2s拉力随
时间变化的图像如图丁所示，以下说法正确的是（ ）
A. 当拉力等于1.2N时，铁块受到的摩擦力为 f ，当拉力等于1.5N时，铁块受到的摩擦力为 f ，则
1 2
f > f
1 2
B. 4~6s，铁块受到! 拉力等于8~10sz时受到的拉力
x
x
k
C. 7~9s，铁块所受的摩擦力不变
.
c
o
D. 3~5s，铁块所受的摩擦力先变大后不变 m
【答案】C
【解析】
【详解】A．根据图乙可知，物体在前2s的运动速度为0，保持静止状态，在水平方向上受到水平向右的
拉力、水平向左的静摩擦力的作用，拉力和静摩擦力是一对平衡力，大小相等，因此拉力等于1.2N时，
铁块受到的摩擦力为f =1.2N，当拉力等于1.5N时，铁块受到的摩擦力为f =1.5N（两种情况下都是静
1 2
止），这个时候受到的都是静摩擦力，静摩擦力应该等于拉力，所以f <f ，故A错误；
1 2
B．物体在4~6s时! 速度为4m/s，做匀速直线运动，此时的拉力与滑动摩擦力是一对平衡力，8~10s这两
个时间段内物体对水平面的压力不相同、接触面的粗糙程度相同，受到的滑动摩擦力不相同，因为6s后，
在铁块上方用胶带纸粘放一木块（如图乙），压力增大，所以8~10s内的拉力要大于4~6s内的拉力，故B
错误；
C．6s后物体上方用胶带纸粘放一重物，7~9s内，物体对水平面的压力不变、接触面的粗糙程度不变，所
第3页/共19页
学科网（北京）股份有限公司以物体受到的摩擦力不变。故C正确；
D．由图乙可知3~5s内木块先加速、再匀速，但压力和接触面的粗糙程度不变，摩擦力不变，故D错误。
故选C。

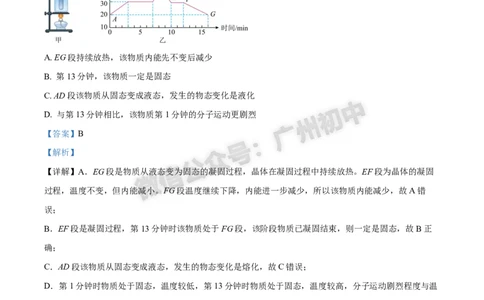

5. 将某物质放入试管中，再将试管放入装有水的烧杯中，如图甲所示。图乙所示是该物质从固态变成液态
再变成固态的过程中温度随时间变化的图像。在标准大气压下，BC、EF段出现了固液共存。AD段持续加
热，D时刻撤去酒精灯和装有水的烧杯。以下说法正确的是（ ）
A. EG段持续放热，该物质内能先不变后减少
B. 第13分钟，该物质一定是固态
C. AD段该物质从固态变成液态，发生的物态变化是液化
D. 与第13分钟相比，该物质第1分钟的分子运动更剧烈
【答案】B
【解析】
【详解】A．EG段是物质从液态变为固态的凝固过程，晶体在凝固过程中持续放热。EF段为晶体的凝固
z
x
过程，温度不变，但内能减小。FG段温x度继续下降，内能进一步减少，所以该物质内能减少，故A错
k
.
c
误； o
m
B．EF段是凝固过程，第13分钟时该物质处于FG段，该阶段物质已凝固结束，则一定是固态，故B正
确；
C．AD段该物质从固态变成液态，发生的物态变化是熔化，故C错误；
D．第1分钟时物质处于固态，温度较低，第13分钟时物质处于固态，温度较高，分子运动剧烈程度与温
度有关，温度越高，分子运动越剧烈，所以第13分钟时物质的分子运动更剧烈，故D错误。
故选B。
6. 2024年3月28日，“探索一号”科考船搭载“奋斗者”号全海深载人潜水器返回海南三亚。“奋斗
者”号在水面以下作业时，若海水密度保持不变，下列说法正确的是（ ）
第4页/共19页
学科网（北京）股份有限公司A. “奋斗者”号在上浮过程中，所受浮力变大
B. “奋斗者”号匀速下潜过程中，所受浮力等于“奋斗者”号受到的重力
C. “奋斗者”号下潜过程中，排开海水的质量保持不变
D. “奋斗者”号在水下作业时，所受浮力小于其排开海水的重力
【答案】C
【解析】
【详解】A．“奋斗者”号在上浮过程中，在露出水面之前，排开的海水的体积不变，海水的密度不变，
根据阿基米德原理F =ρ gV 可知，受到的浮力不变；在露出水面的过程中，排开的海水的体积变小，海
浮 液 排
水的密度不变，根据阿基米德原理F =ρ gV 可知，受到的浮力变小，故A错误；
浮 液 排
B．潜水器匀速下潜过程中，受力平衡，重力方向竖直向下，而浮力与水的阻力竖直向上，故重力等于浮
力和阻力之和，不等于“奋斗者”号受到的重力，故B错误；
C．潜水器浸没海水中后继续下潜过程中，排开海水的体积不变，海水密度不变，根据m=ρV可知，排开
z
海水的质量不变，故C正确； x
x
k
.
D．“奋斗者”号在水下作业时，根据阿基米c德原理可知，所受浮力等于其排开海水的重力，故D错误。
o
m
故选C。
7. 如图所示，丝绸对电子束缚力比玻璃强，相互摩擦后玻璃棒上的电子会转移到丝绸上；硬橡胶对电子束
缚力比毛皮强，相互摩擦后毛皮上的电子会转移到硬橡胶上。以下说法正确的是（ ）
第5页/共19页
学科网（北京）股份有限公司A. 玻璃棒摩擦丝绸时创造了电荷
B. 棉布摩擦过的云母所带的电荷，与丝绸摩擦过的玻璃棒所带的电荷是异种电荷
C. 云母摩擦棉布时，电子从云母转移到棉布
D. 一个轻质小球，被丝绸摩擦过的玻璃棒吸引，说明轻质小球一定带负电
【答案】C
【解析】
【详解】A．摩擦起电的实质是电荷的转移，而不是创造了电荷。玻璃棒摩擦丝绸时，是玻璃棒上的电子
转移到丝绸上，使得玻璃棒带正电，丝绸带负电，故A错误；
B．棉布摩擦云母，棉布束缚电子能力强，云母束缚电子能力弱，云母失去电子，云母所带! 电荷为正电
荷，丝绸摩擦过的玻璃棒所带电荷为正电荷，它们两带的是同种电荷，故B错误；
C．棉布摩擦云母，棉布束缚电子能力强，云母束缚电子能力弱，云母失去电子，棉布得到电子，电子从
云母转移到棉布，故C正确；
D．一个轻质小球被丝绸摩擦过的玻璃棒吸引，轻质小球可能带负电，也可能不带电。因为带电体有吸引
轻小物体的性质，故D错误。
故选C。
8. 图甲为三孔插座，图乙是该插座接入我国家庭电路且符合安全用电原则。下列说法正确的是（ ）
z
x
x
k
.
c
o
m
A. 用试电笔检测插座左右两孔，氖管均发光，可能是进户线B断路
B. 只要足够小心，湿手可以碰插头、插座
C. 指示灯亮度小，不消耗电能
D. 若指示灯烧断，三孔插座不可以工作
【答案】A
【解析】
【详解】A．由图乙可知，开关接在火线上，说明进户线A是火线，进户线B是零线，用试电笔检测插座
左右两孔，氖管均发光，说明插座的两孔直接或间接地与火线相连，可能进户的零线断路，即可能是进户
线B断路，故A正确；
第6页/共19页
学科网（北京）股份有限公司B．生活用水是导体，不能用湿手触碰插座和插头，容易触电，故B错误；
C．指示灯亮度小，指示灯两端有电压，指示灯中有电流，由W=UIt可知指示灯消耗电能，故C错误；
D．指示灯和插座是并联的，并联电路中各个用电器互不影响，指示灯烧断，三孔插座可以正常工作，故
D错误。
故选A。
9. 硼化氢纳米片因氢原子的特殊排列方式能吸附分子，分子吸附越多时导电性越强、电阻越小。在下列电
路中，电源电压恒定，R 为定值电阻，R为硼化氢纳米片，闭合开关S后，分子吸附增多，电压表示数增
0
大的是（ ）
A. B.
C. D.
【答案】A z
x
x
k
【解析】
.
c
o
【详解】A．图中R和R 串联，电压表测R 两m端 的电压；当分子吸附增多，导电性增强，电阻越小，根
0 0
U
据I = 可知电路中的电流变大，由U=IR可知定值电阻R 两端的电压变大，电压表的示数变大，故A
0
R
符合题意；
B．图中R和R 串联，电压表测R两端的电压；当分子吸附增多，导电性增强，电阻越小，根据串联分压
0
原理，其分担的电压越小，即电压表的示数越小，故B不符合题意；
C．图中R和R 并联，电压表测量与定值电阻R 串联，此时电压表的示数等于电源电压，当分子吸附增多
0 0
时电压表的示数不变，故C不符合题意；
D．图中R和R 串联，电压表测电源电压，由于电源电压不变，所以电压表示数不变，故D不符合题意。
0
故选A。
10. 青铜漏壶是我国古代的一种计时工具。使用时，壶中的水通过出水孔流出，浮舟（底面积约
0.008m2）和漏箭随之下降，古人读出箭上刻度便可知道时间。其滴水速度会随着壶中水对出水口的压强
第7页/共19页
学科网（北京）股份有限公司减小而变小，导致计时存在误差。以下说法正确的是（r =´1 103kg/m3，r <r ，g =10N/kg，
! ! " !
h =2cm，h =12cm）（ ）
1 2
A. 水位到B高度时比A高度滴水速度更快
B. 若换成等高度的盐水，则滴水速度减慢
C. 出水孔关闭时，浮舟底部C点所受水的压强大小为1200Pa
D. 出水孔关闭时，浮舟底部所受水的压力为1.6N
【答案】D
【解析】
【详解】A．液体压强随深度的减小而减小，所以壶中液面的下降，滴水速度也会下降，所以水位到B高
度时比A高度滴水速度更慢，故A错误；
B．若换成等高度的盐水，液体的密度变大，由p=ρgh知液体压强也变大，则滴水速度加快，故B错误；
C．出水孔关闭时，浮舟底部C点所受z水的压强大小为p=ρ gh =1.0×103kg/m3×10N/kg×0.02m=200Pa
x 水 1
x
k
故C错误；
.
c
o
D．出水孔关闭时，浮舟底部所受水的压力为Fm= pS=200Pa×0.008m2=1.6N
故D正确。
故选D。
二、非选择题：本题共 8小题，共 60分。按题目要求作答。
11. 如图，凸透镜的焦距10cm，光心在0cm处，在凸透镜左侧有一平面镜。物体MN上M点发出的光线a
经过焦点。
（1）画出a经过凸透镜折射后光线，并找出M点经过透镜折射后所成的像M 。
1
第8页/共19页
学科网（北京）股份有限公司（2）画出M点在平面镜的像M 。
2
【 答 案 】 （ 1 ） （ 2 ）
【解析】
【小问1详解】
凸透镜成像中，过焦点的光线平行于主光轴射出；平行于主光轴入射的光线过焦点，两折射光线的交点为
像M ，如图所示：
1
【小问2详解】
z
x
x
k
.
c
o
m
平面镜成像中像与物体关于平面镜对称，做M点关于于平面镜的对称点，即为M点在平面镜的像M ，如
2
图所示：
12. 2025年2月27日，我国成功发射了长征二号丙运载火箭，将两颗卫星送入预定轨道。某中学的一个物
理兴趣小组动手实践自制了一枚如图甲所示的水火箭，其原理是压缩空气使水从“火箭”尾部向下喷出，
推动“火箭”飞向空中，图乙为水火箭的运动轨迹，其依次经过ABCD位置。
第9页/共19页
学科网（北京）股份有限公司（1）向瓶中充气，气体内能______（选填“增大”“不变”或“减小”）；
（2）水火箭在B点时，水已排尽，C点为最高点，则BC段动能______（选填“增大”“不变”或“减
小”）；
（3）A、D两点高度相同，水火箭在A点重力势能______（选填“大于”“等于”或“小于”）D点重力
势能，CD段水火箭机械能______（选填“增大”“不变”或“减小”）。
【答案】（1）增大 （2）减小
（3） ①. 大于 ②. 减小
【解析】
【小问1详解】
向瓶内充气时，压缩瓶内的气体做功，瓶内气体的内能增加。
z
【小问2详解】 x
x
k
影响动能! 因素有：质量和速度，水火箭在 . cB点时，水已排尽，水火箭在BC段，质量不变，速度减小，
o
m
动能减小。
【小问3详解】
[1][2]A、D两点高度相同，水火箭在A点质量较大，水火箭在A点重力势能大于D点重力势能；由于存在
空气阻力，克服摩擦做功，CD段水火箭机械能减小。
13. 小汪同学在公园散步时看到一健身器材。人坐在座板上，将把手用力向后拉至身体两侧即可健身，器
材前端设有可调节的配重盘。器材的一部分可简化为以O为支点的杠杆，配重盘置于杠杆A点，如图乙所
示，其中配重盘对杠杆的作用力视为阻力。
第10页/共19页
学科网（北京）股份有限公司（1）请在图乙画出人施加的动力F 的力臂l 及阻力F ，______并判断此时该杠杆属于______（选填“省
1 1 2
力”“费力”或“等臂”）杠杆；
（2）如图乙所示，F 方向不变，若要增加训练强度，使F 增大，应将配重盘向______（选填
1 1
“左”“右”）移动，理由是______。
【答案】（1） ①. ②. 省力
（2） ①. 左 ②. 见解析
【解析】
z
【小问1详解】 x
x
k
.
[1]从支点O向力F
1
的作用线作垂线段l
1
，阻c力是配重盘向下的压力，如图所示：
o
m
根据图中动力臂大于阻力臂，故是省力杠杆。
【小问2详解】
[1][2]当阻力与动力臂一定，根据杠杆平衡条件，阻力臂越大动力越大，故使F 增大，应将配重盘向左移
1
动。
14. 下表所示是某燃气灶的产品参数，现使用该燃气灶将1kg的水从20℃加热到80℃，用时84s。
第11页/共19页
学科网（北京）股份有限公司产品型号 AY8A
适用气源 天然气
热负荷 5kW
热效率 65%
（1）水加热的过程，内能______（选填“增大”“减小”或“不变”）这是通过______（选填“热传
递”“做功”）的方式改变内能；
（2）已知水的比热容为4.2´103J/(kg×＂)
，则上述过程水吸收的热量是______J；
（3）产品参数中的热负荷是指燃料在燃烧器中燃烧时单位时间内所释放的热量，若上述过程中燃气灶以
该热负荷工作，则燃料释放的热量是______J，燃气灶的实际热效率是______；
（4）完全燃烧相同体积的液化石油气与天然气（q <q ），与 天然 气相 比， 液 化 石油 气 释 放 的
! 抗# $ % 响' %
热量______（选填“更多”“一样多”或“更少”）。
【答案】（1） ①. 增大 ②. 热传递
（2）2.52×105
（3） ①. 4.2×105 ②. 60%
（4）更少 z
x
x
k
【解析】 .
c
o
m
【小问1详解】
[1][2]水加热的过程中不断吸收热量，温度升高，内能增加，这是通过热传递的方式改变内能的。
【小问2详解】
水吸收热量Q =cm(t-t )=4.2×103J/(kg·℃)×1kg×(80℃-20℃)=2.52×105J
吸 0
【小问3详解】
[1][2]燃气灶正常工作84s产生的热量Q =W=Pt=5×103W×84s=4.2×105J
放
Q 2.52´105J
该燃气灶的实际热效率h=´ 铝= 100%´ = 100% 60%
Q 4.2´105J
痂
【小问4详解】
因为q <q ，V =V ，由Q =Vq可知，所以完全燃烧相同体积的液化石油气与天然，液化
液化石油气 天然气 液化石油气 天然气 放
石油气释放的热量比天然气更少。
第12页/共19页
学科网（北京）股份有限公司15. 小明家有一个煲汤用的电热锅，如图所示是其简化电路图，R 、R 是发热电阻（忽略阻值变化），其
1 2
中R =W55 。通过开关S 、S 切换加热挡和保温挡，把电热锅接入220V的家庭电路中，加热功率为
1 1 2
880W，保温功率为110W，求：
（1）当开关S 、S 都闭合时，电热锅处于______挡（选填“加热”“保温”），理由是______；
1 2
（2）电热锅加热时电路中的电流；
（3）电热锅保温15min所消耗的电能；
（4）R 的阻值；
2
（5）小明发现生活中保温水壶也有类似的功能，他想自己设计一个具有特定功能的保温壶电路图。市场
上两款温控开关k 和k ，其工作特性如下：当温度低于60℃时，k 保持闭合，k 保持断开；当温度高于
1 2 1 2
60℃时，k 会断开，k 则会闭合。保温壶的工作要求是水温低于60℃时，加热电阻工作；水温高于60℃
1 2
时，加热电阻不工作。提供的器材有电源、加热电阻、温控开关k 、温控开关k 。请选择合适的器材在虚
z 1 2
x
x
k
线框中画出具有该保温壶功能的电路图。
.
c
o
m
器材 电路图符号
电源
加热电阻
温控开关k
1
温控开关k
2
第13页/共19页
学科网（北京）股份有限公司【答案】（1） ①. 加热 ②. 见解析
（2）4A （3）99000J
（4）385Ω （5）
【解析】
【小问1详解】
U2
[1][2]当同时闭合开关S、S 时，R 被短路，此时电路电阻最小，根据P = 可知电功率最大，处于电
1 2
R
热锅的加热状态。
【小问2详解】
P 880W
电热锅加热时电路中的电流I = 尽z
x
" = =4A
尽" U x 220V
k
.
c
【小问3详解】 o
m
电热锅保温15min所消耗的电能W=P t=110W×15×60s=99000J
保温
【小问4详解】
U2
(220V)2
R 的电阻R = = =55Ω
1
1 P 880W
尽"
U2
只闭合开关 S ，两个电阻串联，根据 P = 可知电功率最小，处于保温状态，电路的总电阻
1
R
U2 (220V)2
R = = W=440
惬 P 110W
段#
R 的阻值R =R-R =440Ω-55Ω=385Ω
2 2 1
【小问5详解】
保温壶的工作要求是水温低于60℃时，加热电阻工作；水温高于60℃时，加热电阻不工作，因而选择当
第14页/共19页
学科网（北京）股份有限公司温度低于60℃时保持闭合，温度高于60℃时断开的开关K 与加热电阻串联即可，如图所示：
1
16. 如图甲所示，是建造大桥时所用的起吊装置示意图，使用电动机和滑轮组将物体A从江底沿竖直方向
吊起。某一时段，物体A在水中（未露出水面）上升的高度随时间变化的规律如图乙所示。已知物体A的
重力为2.4´104N，体积为1.4m3。不考虑风浪、水流等因素的影响。（r =´1 103kg/m3，g取
!
10N/kg）
（1）请在丙图方框内画出第3s时A的受力示意图（用“·”表示A）；
（2）求第3s时A受到的浮力大小以及钢缆绳对A的拉力；
（3）4s~8s，求A上升的速度；
z
x
x
（4）A完全离开水面后，继续沿竖直方向k匀速上升1m，电动机对绳的拉力F大小为1´104N。求：①拉
.
c
o
力F做的功；②滑轮组的机械效率。 m
【答案】（1）见解析 （2）1.4×104N；1×104N
（3）0.2m/s （4）3×104J；80%
【解析】
【小问1详解】
由图乙可知，第3s时A静止不动，此时A受到重力、钢缆绳的拉力和浮力作用，处于平衡状态，此时A
的受力示意图如下图所示：
【小问2详解】
第15页/共19页
学科网（北京）股份有限公司由于完全浸没在水中，排开的体积V =V=1.4m3
排
则物体受到的浮力为F =ρ gV =1×103kg/m3×10N/kg×1.4m3=1.4×104N
浮 水 排
根据力的平衡关系可知，钢缆绳对A的拉力为F =G-F =2.4×104N-1.4×104N=1×104N
缆 浮
【小问3详解】
由图可知，4s～8sA上升的高度为s=1.6m-0.8m=0.8m
s 0.8m
则A上升的速度为v= = =0.2m/s
t 8s-4s
【小问4详解】
①由图可知滑轮组的动滑轮绕绳子的段数n=3，拉力F做的功为W =Fs=Fnh=1×104N×3×1m=3×104J
总
W Gh Gh G 2.4´104N
②该滑轮组的机械效率为h= 踺 = = = = =80%
W Fs F´nh nF 3´1´104N
惬
17. 如图甲所示为一个自动温度报警器的装置，开关闭合后，当温度达到设定条件时，电铃将发出警报
声。
（1）请你用笔划线完成甲图电路图的z连接，以实现题目所要求的功能；
x
x
k
（2）图甲中电磁铁的A端为______极；
.
c
o
（3）如图乙所示，将蹄形磁体悬挂起来且处于m静 止状态，则N极一端指向地理的______极（选填
“南”“北”）；
（4）丙图中a、b位置的磁感线已画出，将通电导线（“⊗”表示电流方向垂直于纸面向里）放置于a位
置，此时通电导线在磁场中受力方向向下，若将该通电导线放置于b位置，则此时通电导线在磁场中受力
方向______（选填“向上”“向下”）。
【答案】（1） （2）S
（3）北 （4）向下
【解析】
【小问1详解】
第16页/共19页
学科网（北京）股份有限公司自动温度报警器利用水银的导电特性，当温度达到设定值时，水银与上端金属丝接通，使控制电路接通，
电磁铁产生磁性吸引衔铁，从而使工作电路中的电铃发声。所以应将电源、控制温度计、电磁铁电铃串联
组成控制电路，如图所示：
【小问2详解】
用右手握住电磁铁线圈，让四指指向电流的方向（从电源正极流向负极），则大拇指所指的方向就是电磁
铁的N极。观察图甲中线圈的绕向和电流方向，电流从电源正极流出后，在电磁铁线圈上是从上往下绕
（具体需根据实际图判断），那么右手四指绕线圈向下，大拇指指向电磁铁的下端，所以A端为S极。
【小问3详解】
地球是一个巨大的磁体，地磁的南极在地理的北极附近，地磁的北极在地理的南极附近。将蹄形磁体悬挂
起来且处于静止状态时，根据同名磁极相互排斥，异名磁极相互吸引的原理，蹄形磁体的N极一端会指向
地理的北极。
【小问4详解】
通电电线由a位置移到b位置，磁场方向和电流方向都没有改变，所以受力方向不变，即向下。
18. 小明同学需要初步检查一批100mL的小瓶消毒酒精密度是否合格。于是他自制一个微型密度计来测量
这些消毒酒精的密度。（密度计测量液z体密度时漂浮在液体中，如图丙所示）
x
x
k
（1）首先，小明估算密度计的质量。对于100mL的小瓶消毒酒精来说，用微型密度计测量时排开1mL的
.
c
o
m
酒精比较合适，这样不会导致酒精溢出。若酒精的密度为0.87g/cm3，质量为m的密度计正常测量时，排
开1mL的酒精，则排开的酒精质量m 为______g，且m ______（选填“>”“<”或“=”）m ；
! " ! ! "
（2）小明用制作棉签的实心塑料杆作为标度杆，塑料杆中部套一个密度较小的泡沫塑料球作为浮子，下
端绕有铜丝作为配重，初步做成一个微型密度计，如图甲所示。
第17页/共19页
学科网（北京）股份有限公司①若这个密度计放入酒精中会触碰瓶底，如图乙所示。为了使密度计漂浮，以下对密度计的调整，合理的
有哪些？______（填写字母）。
A．去掉泡沫塑料球
B．适当减少铜丝的质量
C．适当上移浮子在标度杆上的位置
D．适当上移铜丝在标度杆上的位置
E．换一个同种材料、体积大一些的浮子
F．把塑料杆换成外形相同、密度更大的铜杆
②调整后，密度计漂浮在密度为r 的酒精中，液面位于标度杆的A位置，如图丙所示；密度计漂浮在密
A
度为r 的酒精中，液面位于标度杆的B位置（图中未标出）。已知r <r ，则B位置在A位置的______
B A B
（选填“上方”“下方”），判断依据是______。
③消毒酒精的密度在r 和r 之间是合格的。若A、B之间的距离过小，不利于检测，则应换用直径更______
A B
（选填“大”“小”）的实心塑料杆。
【答案】（1） ①. 0.87 ②. =
（2） ①. BE ②. 下方 ③. 见解析 ④. 小
【解析】
【分析】[1][2]排开的酒精的质量m z
x
=r V =0.8´7g/cm3 1cm3=0.87g
! " ! " 齑
x
k
.
根据漂浮体平衡条件和阿基米德原理，可得cF
浮
=G
排
=G
计
o
m
所以m g=m g
酒精 计
即m =m 。
酒精 计
【小问1详解】
[1]若这个密度计放入酒精中会触碰瓶底，原因是密度计本身重力太大，或密度计所受的浮力太小，为了使
密度计漂浮，可以减小密度计的重力，也可以增大密度计所受的浮力，所以可以适当减少铜丝的质量，也可
以换一个同种材料、体积大一些的浮子，故选BE。
[2][3]同一个密度计，无论是在第一种酒精中漂浮，还是在第二种酒精中漂浮，浮力都等于重力，两次浮力
相等，第二种酒精密度大，由阿基米德原理可知密度计在第二种酒精中排开的酒精的体积小，所以B位置
在A位置下方。
【小问2详解】
若A、B之间的距离过小，不利于检测，应使密度计浸入液体的体积多一些，因此可减小吸管的横截面
第18页/共19页
学科网（北京）股份有限公司积，所以应该换用直径更小的实心塑料杆。
z
x
x
k
.
c
o
m
第19页/共19页
学科网（北京）股份有限公司
