专题 61 实验：多用电表的使用
授课提示：对应学生用书96页
1．在“练习使用多用电表”的实验中，某同学进行了如下操作和思考．

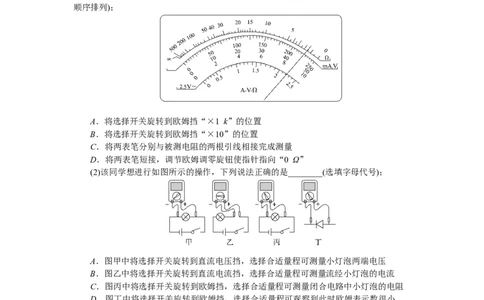

(1)利用多用电表测量未知电阻，用欧姆挡“×100”测量时发现指针示数如图所示，
为了得到比较准确的测量结果，下列选项中合理的步骤为________(选填字母代号并按操作
顺序排列)；
A．将选择开关旋转到欧姆挡“×1 k”的位置
B．将选择开关旋转到欧姆挡“×10”的位置
C．将两表笔分别与被测电阻的两根引线相接完成测量
D．将两表笔短接，调节欧姆调零旋钮使指针指向“0 Ω”
(2)该同学想进行如图所示的操作，下列说法正确的是________(选填字母代号)；
A．图甲中将选择开关旋转到直流电压挡，选择合适量程可测量小灯泡两端电压
B．图乙中将选择开关旋转到直流电流挡，选择合适量程可测量流经小灯泡的电流
C．图丙中将选择开关旋转到欧姆挡，选择合适量程可测量闭合电路中小灯泡的电阻
D．图丁中将选择开关旋转到欧姆挡，选择合适量程可观察到此时欧姆表示数很小
答案：(1)BDC (2)AB
解析：(1)欧姆挡测电阻时指针偏转角度过大，是由于挡位过大，需选取小挡位，进行
欧姆调零后再测阻值，故顺序为BDC.(2)图甲中将选择开关旋转到直流电压挡，选择合适
量程可测量小灯泡两端电压，故A正确；图乙中将选择开关旋转到直流电流挡，选择合适
量程可测量流经小灯泡的电流，故B正确；测量小灯泡电阻时，小灯泡不能外接其他电源，
故C错误；由图结合欧姆表的内部电路可知，二极管两端为负向电压，此时二极管电阻无
穷大，可观察到此时欧姆表示数很大，故D错误．
2．小明同学打算将一只量程为250 μA的灵敏电流计(内阻未知，约为几百欧)改装成
多用电表，他设计的改装电路如图甲所示．图甲中Ⓖ为灵敏电流计，R 、R 、R 、R 和R
1 2 3 4 5
是定值电阻，R 是滑动变阻器，实验室中还有两个备用滑动变阻器，变阻器 R (0～1 000
6 7Ω)，变阻器R (0～10 000 Ω).
8
(1)用图乙所示电路采用半偏法测定灵敏电流计G的内阻．先将变阻器R的阻值调至最
大，闭合S ，缓慢减小R的阻值，直到G的指针满偏；然后闭合S ，保持R的阻值不变，
1 2
逐渐调节R′的阻值，使G的指针半偏，此时电阻箱R′的读数为480 Ω，则灵敏电流计G的
内阻为____________；若图乙电路中干电池的电动势为 E＝1.5 V，则变阻器 R 选
__________(填“R ”或“R ”).
7 8
(2)图甲中的A端与________(填“红”或“黑”)色表笔相连接．
(3)若图甲中多用电表的5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和
2.5 mA挡，欧姆“×100”挡．则R ＋R ＝________ Ω，R ＝________ Ω.
1 2 4
答案：(1)480 Ω R (2)黑 (3)160 880
8
解析：(1)由半偏法原理知，灵敏电流计G的内阻为480 Ω；根据欧姆定律R＝＝ Ω＝
6 000 Ω，所以变阻器选R .(2)当B端与“3”连接时，内部电源与外部电路形成闭合回路，
8
电流从A端流出，故A端与黑色表笔相连接．(3)根据题给条件可知，当B端与“2”连接时，
R 、R 串联然后与表头并联，此时为量程1 mA的电流挡，由并联电路两支路电流与电阻
1 2
成反比知＝＝，解得R ＋R ＝160 Ω，该电流表的内阻为R ＝120 Ω，当B端与“4”连接
1 2 内
时，表头与R 、R 并联后再与R 串联，此时为量程1 V的电压挡，1 mA电流表两端电压
1 2 4
为0.12 V，由串联电路中电压与电阻成正比知，R 两端电压为0.88 V，＝，解得R ＝880
4 4
Ω.

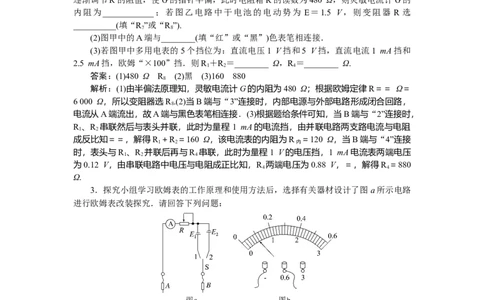

3．探究小组学习欧姆表的工作原理和使用方法后，选择有关器材设计了图 a所示电路
进行欧姆表改装探究．请回答下列问题：
(1)如图a，他们选择的电流表量程为0～0.6 A，内阻为0.1 Ω，滑动变阻器R的总阻值足够大，电源 E 的电动势为1.5 V，内阻为0.4 Ω，A端接________表笔(填“红”或
1
“黑”)；
(2)单刀双掷开关接1时为“×1”倍率，在该倍率下欧姆表调零时，滑动变阻器接入
电路的阻值为________ Ω；
(3)探究小组用改装好的欧姆表(“×1”倍率)对一个未知电阻进行测量，经过正确的操
作步骤后，图b中指针为测量该电阻时对应的位置，则其对应的阻值为________ Ω；
(4)探究小组设计单刀双掷开关接 2 时为“×10”倍率，则此时欧姆表的内阻为
________Ω ，电源E 的电动势应为________V．
2
答案：(1)红 (2)2.0 (3)12.5 (4)25 15
解析：(1)根据电流红进黑出，B接线孔接黑表笔，则图中A端是红表笔；(2)根据欧姆
表的工作原理，欧姆表的内阻为R ＝＝ Ω＝2.5 Ω，则滑动变阻器接入电路的阻值为R
内 滑
＝R －r －r＝2.5－0.1－0.4(Ω)＝2.0 Ω；(3)因为R ＝－R ，由图b可知I＝0.10 A，因此
内 A x 内
R ＝－R ＝12.5 Ω；(4)根据表盘中刻度值为欧姆表内阻可知，接2时为“×10”倍率，此
x 内
时欧姆表的内阻为R ＝10×2.5＝25 Ω，电源电动势E 为E＝IR ＝15 V．
内2 2 2 g 内2
