2024 年湖南省初中学业水平考试
物理
本试题卷共6页。时量60分钟。满分100分。
注意事项：
1.答题前，考生先将自己的姓名、准考证号写在答题卡和本试题卷上，并认真核对条形码上
的姓名、准考证号和相关信息；
2.选择题部分请按题号用2B铅笔填涂方框，修改时用橡皮擦干净，不留痕迹；
3.非选择题部分请按题号用0.5毫米黑色墨水签字笔书写，否则作答无效；
4.在草稿纸、试题卷上作答无效；
5.请勿折叠答题卡，保持字体工整、笔迹清晰、卡面清洁；
6.答题卡上不得使用涂改液、涂改胶和贴纸。
一、选择题：本题共12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一
项是符合题目要求的。

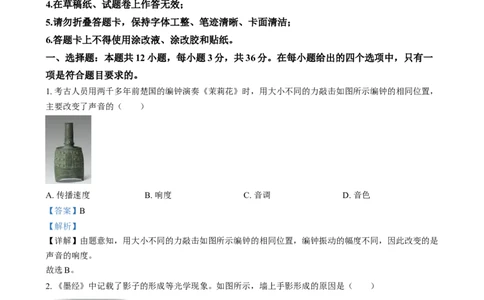

1. 考古人员用两千多年前楚国的编钟演奏《茉莉花》时，用大小不同的力敲击如图所示编钟的相同位置，
主要改变了声音的（ ）
A. 传播速度 B. 响度 C. 音调 D. 音色
【答案】B
【解析】
【详解】由题意知，用大小不同的力敲击如图所示编钟的相同位置，编钟振动的幅度不同，因此改变的是
声音的响度。
故选B。
2. 《墨经》中记载了影子的形成等光学现象。如图所示，墙上手影形成的原因是（ ）
A. 光的直线传播 B. 光的反射
C. 光的折射 D. 光的色散
【答案】A
【解析】
【详解】光在同一种均匀介质中是沿直线传播的，沿直线传播的光被手挡住，墙上黑暗区域就是手的影
子。故A符合题意，BCD不符合题意。
故选A。【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
3. 小明在劳动技术课上学会了烹饪一道经典湘菜——辣椒炒肉。下列说法正确的是（ ）
A. 解冻时冻肉向温水传递热量 B. 磨刀可以增大切肉时的受力面积
C. 切肉时是力改变了物体形状 D. 炒肉时闻到香味不属于扩散现象
【答案】C
【解析】
【详解】A．当冻肉被放入温水中进行解冻时，会发生热量传递的现象。在这个过程中，温水具有较高的
温度，而冻肉则处于低温状态。由于温度差的存在，热量会从温水流向冻肉。故A错误；
B．磨刀是在压力一定时，通过减小受力面积来增大压强，更容易切肉，故B错误；
C．切肉时，肉在力的作用下被刀切成很多部分，形状发生改变，因此说明力可以改变物体的形状，故C
正确；
D．炒肉时，温度很高，肉中的芳香分子会在高温下不停的无规则运动到空气中，扩散到空气中，所以很
远就能够闻到炒肉的香味，这是一种扩散现象，故D错误。
故选C。

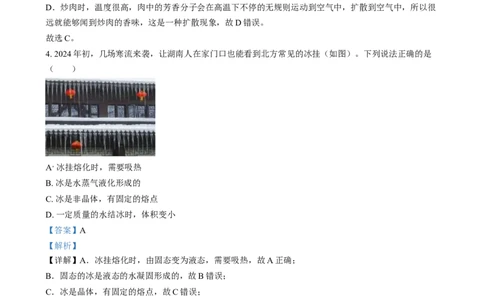

4. 2024年初，几场寒流来袭，让湖南人在家门口也能看到北方常见的冰挂（如图）。下列说法正确的是
（ ）
A 冰挂熔化时，需要吸热
B. 冰是水蒸气液化形成的
C. 冰是非晶体，有固定的熔点
D. 一定质量的水结冰时，体积变小
【答案】A
【解析】
【详解】A．冰挂熔化时，由固态变为液态，需要吸热，故A正确；
B．固态的冰是液态的水凝固形成的，故B错误；
C．冰是晶体，有固定的熔点，故C错误；
D．一定质量的水结冰时，密度减小，体积变大，故D错误。
故选A。
5. 关于运动场上涉及 物理知识，下列说法正确的是（ ）
A. 奔跑的运动员相对坐在看台上的观众是静止的
B. 静止在地面上的铅球，所受重力与支持力是一对平衡力
C. 投出去的篮球在空中飞行过程中，手的推力一直在对篮球做功
D. 跳远运动员助跑后跳得更远，是因为助跑使运动员 惯性更大
【答案】B
【解析】【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【详解】A．运动员在奔跑时，他们的位置相对于看台上的观众是在不断变化的，因此奔跑的运动员相对
坐在看台上的观众是运动的，故A错误；
B．静止在地面上的铅球，处于平衡状态，受到的重力和支持力大小相等、方向相反、作用在同一直线
上、作用在同一物体上，是一对平衡力。故B正确；
C．投出去的篮球在空中飞行过程中，不再受到手的推力，由于惯性在空中飞行，手的推力没有对篮球做
功。故C错误；
D．惯性是物体的固有属性，它指的是物体能够保持原来的运动状态的一种性质，惯性大小与物体的质量
有关，质量越大，惯性越大。跳远运动员在比赛中都是先助跑一段距离后才起跳，目的是为了使自己处于
运动状态，跳起后，由于惯性，身体还要保持原来的速度向前运动以增大跳远的距离；且由于运动员的质
量不变，因此助跑不能使运动员的惯性更大，故D错误。
故选B。

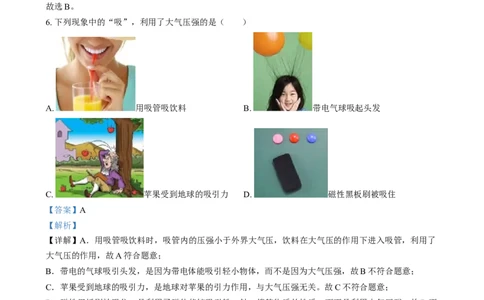

6. 下列现象中的“吸”，利用了大气压强的是（ ）
A. 用吸管吸饮料 B. 带电气球吸起头发
C. 苹果受到地球的吸引力 D. 磁性黑板刷被吸住
【答案】A
【解析】
【详解】A．用吸管吸饮料时，吸管内的压强小于外界大气压，饮料在大气压的作用下进入吸管，利用了
大气压的作用，故A符合题意；
B．带电的气球吸引头发，是因为带电体能吸引轻小物体，而不是因为大气压强，故B不符合题意；
C．苹果受到地球的吸引力，是地球对苹果的引力作用，与大气压强无关。故C不符合题意；
D．磁性黑板刷被吸住，是利用了磁体能够吸引铁、钴、镍等物质的性质，而不是利用大气压强。故D不
符合题意。
故选A。
7. 如图所示，探究“阻力对物体运动的影响”实验中，保持同一小车每次从斜面同一高度由静止滑下，只
改变水平木板表面的粗糙程度，不计空气阻力。下列说法正确的是（ ）
A. 小车在水平木板上运动过程中只受摩擦力的作用
B. 小车在粗糙程度不同的水平木板表面滑行的距离相同
C. 水平木板表面越粗糙，该小车在水平木板上运动时所受的摩擦力越大【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
D. 该实验能直接验证当物体受到的阻力为零时，物体将一直做匀速直线运动
【答案】C
【解析】
【详解】A．不计空气阻力，小车在水平木板上运动过程中，在竖直方向受到重力和支持力，在水平方向
只受摩擦力的作用，故A错误；
B．小车在粗糙程度越大的水平木板表面滑行时，受到的阻力越大，运动速度减小的越快，小车滑行的距
离越小，故B错误；
C．小车在水平木板上运动时，对水平木板的压力一定，因此水平木板表面越粗糙，所受的摩擦力越大，
故C正确；
D．由于绝对光滑的水平面是不存在的，因此该实验不能直接验证当物体受到的阻力为零时，物体将一直
做匀速直线运动，而是根据科学推理得出的，故D错误。
故选C。

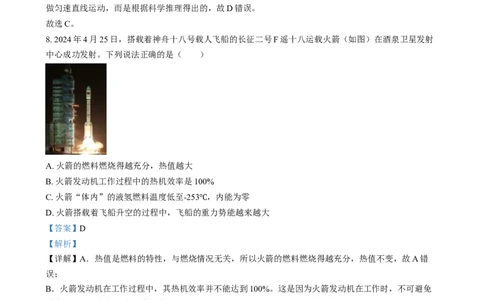

8. 2024年4月25日，搭载着神舟十八号载人飞船的长征二号F遥十八运载火箭（如图）在酒泉卫星发射
中心成功发射。下列说法正确的是（ ）
A. 火箭的燃料燃烧得越充分，热值越大
B. 火箭发动机工作过程中的热机效率是100%
C. 火箭“体内”的液氢燃料温度低至-253 ，内能为零
D. 火箭搭载着飞船升空的过程中，飞船的重力势能越来越大
℃
【答案】D
【解析】
【详解】A．热值是燃料的特性，与燃烧情况无关，所以火箭的燃料燃烧得越充分，热值不变，故A错
误；
B．火箭发动机在工作过程中，其热机效率并不能达到100%。这是因为火箭发动机在工作时，不可避免
地会产生一些能量损失。故B错误；
C．一切物体在任何情况下都具有内能，所以火箭“体内”的液氢燃料温度低至-253 ，内能不为零，故
C错误；
℃
D．火箭搭载着飞船升空的过程中，飞船的质量不变，高度不断增大，重力势能越来越大。故D正确。
故选D。
9. 关于安全用电，下列说法正确的是（ ）
A. 在高压线下钓鱼
B. 电冰箱的金属外壳要接地
C. 用湿抹布擦拭正在工作的用电器
D. 家庭电路中控制用电器的开关要接在零线与用电器之间【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】B
【解析】
【详解】A．高压线通常带有极高的电压，一旦钓鱼竿或鱼线接触到高压线，就可能引发严重的电击事
故，甚至可能导致生命危险，不符合安全用电的原则，故A错误；
B．冰箱使用时金属外壳要接地。当冰箱的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，
不会对人体造成伤害。故B正确；
C．湿抹布是导体，用湿抹布擦拭正在工作的用电器时很容易触电，不符合安全用电的原则，故C错误；
D．在家庭电路中，控制用电器的开关应该接在火线与用电器之间，而不是零线与用电器之间。电流从火
线首先进入开关，然后再接入用电器，最后回到零线。这样的设计是为了确保在开关断开时，用电器与火
线之间的连接被切断，从而防止电流通过用电器，确保用电安全。故D错误。
故选B。
10. 下列生活中 设施设备工作原理主要应用了电磁感应的是（ ）
A. 工人师傅的电钻 B. 书桌上的台灯
C. 家用电饭煲 D. 风力发电机
【答案】D
【解析】
【详解】A．工人师傅的电钻的工作原理是通电导体在磁场中受力的作用，故A不符合题意；
BC．书桌上的台灯、家用电饭煲是利用电流的热效应工作的，故BC不符合题意；
D．风力发电机是利用电磁感应原理工作的，故D符合题意。
故选D。
11. 有关能量的转移、转化和利用，下列说法正确的是（ ）
A. 电烤炉取暖，是电能转移到人体
B. 钻木取火，是内能转化为机械能
C. 中医提倡的热水泡脚，是通过热传递的方式增大脚部的内能
D. 用嘴对着手哈气取暖，主要是通过做功的方式增大手的内能
【答案】C
【解析】
【详解】A．电烤炉取暖，电烤炉消耗电能转化为内能，然后内能转移到人体，故A错误；
B．钻木取火，是通过做功的方式，将机械能转化为内能，故B错误；
C．中医提倡的热水泡脚，脚从热水中吸收热量，因此是通过热传递的方式增大脚部的内能，故C正确；
D．用嘴对着手哈气取暖，手从哈气中吸收热量，因此主要是通过热传递的方式增大手的内能，故D错【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
误。
故选C。
12. 科技小组模拟“智能开锁”设计的电路图，有两种开锁方式。即“人脸识别”与输入“密码”匹配成
功，或“人脸识别”与使用“钥匙”匹配成功才可开锁。现用 表示人脸识别， 、 表示密码、钥
匙。匹配成功后对应开关自动闭合，电动机才工作开锁。满足上述两种方式都能开锁的电路是（ ）
A. B. C.
D.
【答案】B
【解析】
【详解】由题意可知，“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功
才可开锁，即只要有一个条件满足，电动机就工作，所以“人脸识别”开关与电动机应在干路上，“密
码”开关与“钥匙”开关并联，故B符合题意，ACD不符合题意。
故选B。
二、填空题：本题共4小题，每空2分，共18分。
13. 传统燃油汽车排放的尾气是大气污染的主要来源，提供传统燃油的化石能源属于________再生能源。
为节能减排，新能源汽车正逐步取代传统燃油汽车。如图，电动汽车充电，是将电能转化为________能储
存起来。
【答案】 . 不可 . 化学
【解析】
① ②
【详解】[1]化石能源在短时间内不能再生，因此属于不可再生能源。
[2]电动汽车充电时要消耗电能，将电能转化为化学能储存起来。
14. 手机导航时，手机与通信卫星通过________传递信息，为人们出行带来方便；但长时间使用手机等电
子产品，容易导致眼睛的晶状体变厚，使来自远处某点的光会聚在视网膜之________，形成近视。
【答案】 . 电磁波 . 前
【解析】
① ②【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【详解】[1]由于电磁波可以传递信息，且可以在真空中传播，因此手机导航时，手机与通信卫星通过电
磁波传递信息，为人们出行带来方便。
[2]长时间使用手机等电子产品，容易导致眼睛的晶状体变厚，折光能力变强，来自远处某点的光会聚在
视网膜前面，形成近视眼。
15. 常用水来冷却汽车发动机是因为它的________较大。水能提供浮力，但存在溺水风险。不慎落水的
人，情急之下可以利用打湿的衣服鼓足空气等方式来增大________从而增大浮力，使自己漂浮于水面等待
救援。
【答案】 . 比热容 . 排开水的体积
【解析】
① ②
【详解】[1]因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，
所以常用水给汽车发动机降温。
[2]根据阿基米德原理可知，不慎落水 人，情急之下可以利用打湿的衣服鼓足空气等方式来增大排开水
的体积，从而增大浮力，使自己漂浮于水面等待救援。
16. 超载存在安全隐患，交通部门常用“地磅”检测货车是否超载。图甲是小枫设计的模拟地磅原理的简
化电路图，电源电压恒为3V，定值电阻R0 规格可选，电压表（选0~3V量程），力敏电阻R的阻值随所
受压力F变化关系如图乙所示。力敏电阻R上方紧密连接一轻质绝缘平板，检测时将货车模型静置于其
上。（g取10N/kg）
（1）若货车模型总质量为1.5kg，则其所受重力为________N；
（2）如果用图甲所示电路检测，当定值电阻R0 一定时，静置在绝缘平板上的货车模型总质量越大，电压
表示数越________；
（3）小枫将电压表改接到定值电阻R0 两端后，如图丙所示，且将电压表2V刻度线处设置为货车模型总
质量最大值，超过此刻度线代表超载。如果设定检测的货车模型总质量不超过2kg，则R0 阻值应为
________Ω。
【答案】 . 15 . 小 . 1000
【解析】
① ② ③
【详解】解：（1）[1]货车模型总质量为1.5kg，则其所受重力为
G=mg=1.5kg×10N/kg=15N
（2）[2]由图甲可知，R0 与R串联，电压表与力敏电阻R并联，货车模型总质量越大，重力越大，则对绝
缘平板的压力越大，由图乙可知，力敏电阻R的阻值越小，则电路的总电阻越小，根据欧姆定律可知，电
路的电流越大，则R0 两端的电压越大，根据串联分压可知，力敏电阻R两端的电压越小，所以电压表的
示数越小。
（3）[3]由图丙可知，R0 与R串联，电压表与R0 并联，当货车模型总质量为2kg时，则其所受重力为
G1=m1g=2kg×10N/kg=20N【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
由图乙可知，此时力敏电阻R的电阻为500Ω，由题意知，将电压表2V刻度线处设置为货车模型总质量
最大值，根据串联分压可得
则
答：（1）若货车模型总质量为1.5kg，则其所受重力为15N；
（2）如果用图甲所示电路检测，当定值电阻R0 一定时，静置在绝缘平板上的货车模型总质量越大，电压
表示数越小；
（3）则R0 阻值应为1000Ω。
三、作图与实验探究题：本题共4小题，作图每问2分，填空每空2分，共28分。
17. 请画出图中灯笼所受重力G的示意图（重心在O点）。
【答案】
【解析】
【详解】重力作用点在重心位置，方向竖直向下，过重心O做竖直向下的带箭头的直线表示重力，并在
箭头旁标注符号G，如图所示：
18. 请画出图中入射光线AO从空气斜射入湖水中大致方向的折射光线。【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】
【解析】
【详解】根据光的折射规律，当光从空气斜射入水中时，折射角小于入射角，折射光线靠近法线偏折，如
图所示：
19. 小明在探究“平面镜成像的特点”时，有以下操作：
（1）如图甲所示，将一张白纸平铺在水平桌面上，并将一块薄玻璃板竖立在白纸中间位置，沿着玻璃板
在纸上画一条直线，代表________的位置；
（2）如图乙所示，此时蜡烛2与蜡烛1的像已完全重合。接下来使蜡烛1向远离玻璃板方向移动到某一
位置，蜡烛2应向________玻璃板方向移动，才能与蜡烛1的像再次重合；
（3）三次实验物和像的位置记录如图丙所示。他在探究像和物的连线与平面镜的位置关系时，用直线连
接图丙中物点A与像点________，完成三次连线后找到了规律。
【答案】 . 平面镜 . 远离 . B
【解析】
① ② ③
【详解】（1）[1]沿着玻璃板在纸上画一条直线，代表平面镜的位置。
（2）[2]平面镜成的像与物体大小是相等的且关于镜面对称，所以蜡烛1向远离玻璃板方向移动时，蜡烛
2也应向远离玻璃板方向移动。
（3）[3]像和物的连线与平面镜的位置关系应该为垂直，物点A对应的像点应该为B，所以应该用直线连
接图丙中物点A与像点B。
20. 小明和小洁一起做“探究杠杆的平衡条件”实验，实验室提供了如下图所示杠杆（支点为 ）、支
架、10个钩码（每个重 ）。【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）如图甲所示，实验开始前，应向________端调节螺母，使杠杆在水平位置平衡；挂上钩码后，每次
都要让杠杆在水平位置平衡，这样做是为了便于直接读取________；
（2）小明取2个钩码，挂在支点左侧某处，再取4个钩码挂在支点的________侧进行实验，使杠杆在水
平位置平衡后，记录下数据；
（3）完成三次实验后分析数据，他们得出了杠杆的平衡条件。下表主要呈现了第3次实验数据。
动力 动力臂 阻力 阻力臂
实验次
数
1 … … … …
2 … … … …
3 2.5 20.0 2.0 25.0
小明在第3次实验的基础上，在支点左侧 处继续加钩码直到 为3.5N，如图乙所示，但发现此
时用剩下的3个钩码无法让杠杆再次在水平位置平衡。小洁想利用现有器材帮助小明完成 为 的第
4次实验，她应该通过________，使杠杆再次在水平位置平衡（请结合具体数据进行说明，可保留一位小
数）。
【答案】 . 右 . 力臂的大小 . 右 . 见解析
【解析】
① ② ③ ④
【详解】（1）[1]杠杆的左端下沉，说明杠杆的重心在支点左侧，故应将平衡螺母向右调节，直到杠杆在
水平位置平衡。
[2]在挂上钩码后，每次都要让杠杆在水平位置平衡，这样做的目的主要是为了方便测量力臂的大小。当
杠杆在水平位置平衡时，支点到力的作用点的距离就是力臂，这个距离可以直接从杠杆上读取出来。
（2）[3]由于钩码的重力方向是竖直向下，小明取2个钩码，挂在支点左侧某处时，为了使杠杆在水平位
置平衡，则取4个钩码应挂在支点的右侧进行实验。
（3）[4]根据题意可知，第四次实验动力为 ，若动力臂不变，根据杠杆平衡条件可知，用剩下
的
钩码即使是一个钩码或者两个钩码都无法使得杠杆在水平位置平衡，从而完成不了实验；由此可知，需要
改变动力臂的大小，由于第三次实验的阻力臂是25.0cm，所以第四次实验的阻力臂可为25.0cm，阻力为
时，根据杠杆平衡条件可得
即【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
解得此时的动力臂为 ，即她应该通过调节左侧钩码的位置大约为10.7cm，右侧钩码数量为3
个，右侧钩码的位置为25.0cm时，可使杠杆再次在水平位置平衡。
21. 在“探究电流与电压的关系”实验中，保持定值电阻R不变，小明设计了如图甲所示的电路图并进行
实验。
（1）连接电路前，电流表有示数，应该对电流表进行________；
（2）连接电路时，开关S应处于________状态；
（3）连接完电路，实验前应将滑动变阻器的滑片P移至________端；
（4）某次实验中，电流表指针偏转如图乙所示，示数为________A；
（5）实验测出五组数据记录在表格中，为了找到电阻一定时，电流与电压的关系，应该怎样处理数据？
________（列举一种方法即可）。
数
据
1 2 3 4 5
序
号
电
压 1.2 1.6 1.8 2.0 2.4
U/V
电
0.1
流 0.12 0.16 0.20 0.24
8
I/A
【答案】 . 调零 . 断开 . B . 0.1 . 做出U-I图像
【解析】
① ② ③ ④ ⑤
【详解】（1）[1]连接电路前，电流表有示数，因此应该对电流表进行调零，使指针对准零刻度线。
（2）[2]为了保护电路，连接电路时，开关应处于断开状态。
（3）[3]为了保护电路，闭合开关前，滑动变阻器的滑片应移至最大阻值处，由图可知，滑片应处于B
端。
（4）[4]由图乙可知，电流表选用0~0.6A量程，分度值为0.02A，因此电流表的示数为0.1A。
（5）[5]实验中，为了找到电阻一定时，电流与电压的关系，可以根据测出的五组数据做出U-I图像，从
而得出电流与电压的关系。【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
四、综合题：本题共2小题，第21题8分，第22题10分，共18分。
22. 小明给爷爷房间设计了一个夜灯工作的电路模型，如图所示。电源电压恒为6V，地灯L1 标有“6V
3W”字样，床灯L2 标有“6V 6W”字样。
（1）闭合开关S1 ，断开开关S2 ，灯________发光；
（2）求L2 正常工作时的电阻R2 ；____
（3）闭合开关S1 、S2 ，求整个电路工作1min消耗的电能。____
【答案】 . L1 . 6Ω . 540J
【解析】
① ② ③
【详解】解：（1）[1]由图可知，闭合开关S1 ，断开开关S2 ，灯L1 接通电路，所以L1 发光。
（2）[2]由题意知，床灯L2 标有“6V 6W”字样，根据 可知，R2 的阻值为
（3）[3]闭合开关S1 、S2 ，两个灯泡并联，根据并联电路电压的特点可知，两个灯泡两端的电压均为
6V，因此均正常发光，因此整个电路工作1min消耗的电能
W=P总t=(P1+P2)t=(3W+6W)×60s=540J
答：（1）闭合开关S1 ，断开开关S2 ，灯L1 发光；
（2）L2 正常工作时的电阻为6Ω；
（3）闭合开关S1 、S2 ，整个电路工作1min消耗的电能为540J。
23. 小静想知道家中一个实心金属小摆件是否为纯铜制成。她找来一个厚薄与质量分布都均匀的方形空盒
A和一个方形透明水槽B，它们的底面积分别为SA ，SB ，且SA ︰SB=1︰2。如图甲所示，装有摆件的空盒
在水槽中水平稳定漂浮后，测出H1 和h1 ；再将摆件从空盒中拿出，轻轻放入水中沉底静止后，空盒水平
稳定漂浮，如图乙所示，测出H2 和h2 。整个过程中，不考虑摆件和空盒吸水，且水槽里的水质量不变，
数据记录如下。（g取10N/kg，ρ水=1.0×103kg/m3 ）
水槽水位H1 空盒浸入水中深度h1 水槽水位H2 空盒浸入水中深度h2
（m） （m） （m） （m）
0.2500 0.1000 0.2150 0.0200
（1）摆件放入水中前后，摆件所受重力的大小变化情况是________；图甲中水对水槽底部的压强为p1 ，
图乙中水对水槽底部的压强为p2 ，p2 的大小比p1 要________；
（2）如图甲、乙所示，请结合表中数据，求出摆件静止在空盒A中到全部浸入水槽B中时，水槽底部所
受水的压力变化量（结果可用SB 表示）；____
（3）小静用一把尺子就粗略得到该摆件的密度，请你也尝试用题中提供的数据算出该摆件的密度。____【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 . 不变 . 小 . 350Pa×SB . 1.28×103kg/m3
【解析】
① ② ③ ④
【详解】解：（1）[1]摆件放入水中前后质量不变，根据G=mg可知，摆件所受重力不变。
[2]由表中数据可知，图甲中水的深度H1=0.2500m，图乙中水的深度H2=0.2150m，根据p=ρgh可知，图甲
中水对水槽底部的压强为p1 大于图乙中水对水槽底部的压强为p2 ，所以p2 的大小比p1 要小。
（2）[3]由题意可知，图甲中水对水槽底部的压强为
p1=ρgH1=1.0×103kg/m3×10N/kg×0.2500m=2500Pa
则图甲中水对水槽底部的压力为
F1=p1SB=2500Pa×SB
图乙中水对水槽底部的压强为
p2=ρgH2=1.0×103kg/m3×10N/kg×0.2150m=2150Pa
则图甲中水对水槽底部的压力为
F2=p2SB=2150Pa×SB
因此水槽底部所受水的压力变化量
ΔF=F1-F2=2500Pa×SB-2150Pa×SB=350Pa×SB
（4）[4]由题意知，摆件的重力等于空盒A受到浮力的变化量，则
G摆件=ΔF浮=ρ水ΔV排g=ρ水gSA(h1-h2)
由图甲可知，水的体积为
V水=SBH1-SAh1
由图乙可知，摆件的体积为
V摆件=SBH2-SAh2-V水=SBH2-SAh2-(SBH1-SAh1)
则摆件的密度为
由题意知SA ︰SB=1︰2，则
答：（1）摆件放入水中前后，摆件所受重力的大小变化情况是不变；图甲中水对水槽底部的压强为p1 ，
图乙中水对水槽底部的压强为p2 ，p2 的大小比p1 要小；
（2）水槽底部所受水的压力变化量为350Pa×SB ；
（3）小该摆件的密度为1.28×103kg/m3 。
