专题 09 静电场
目录
考点01 库仑力作用下的平衡和非平衡问题......................................................1
考点02 电场强度 电势 电势能..............................................................6
考点03 电场线 等势面及运动轨迹问题........................................................21
考点04 带电粒子在电场中的综合问题.........................................................31
考点 01 库仑力作用下的平衡和非平衡问题
一、单选题
1．（2023·海南·统考高考真题）如图所示，一光滑绝缘轨道水平放置，直径上有A、B两点，AO = 2cm，
OB = 4cm，在AB固定两个带电量分别为Q、Q 的正电荷，现有一个带正电小球静置于轨道内侧P点
1 2
（小球可视为点电荷），已知AP：BP = n：1，试求Q：Q 是多少（ ）
1 2
A．2n2：1 B．4n2：1 C．2n3：1 D．4n3：1
【答案】C
【详解】对小球受力分析如图所示
由正弦定理有其中
∠CPH = ∠OPB，∠CHP = ∠HPD = ∠APO
其中△APO中
同理有
其中
，
联立有
Q：Q= 2n3：1
1 2
故选C。

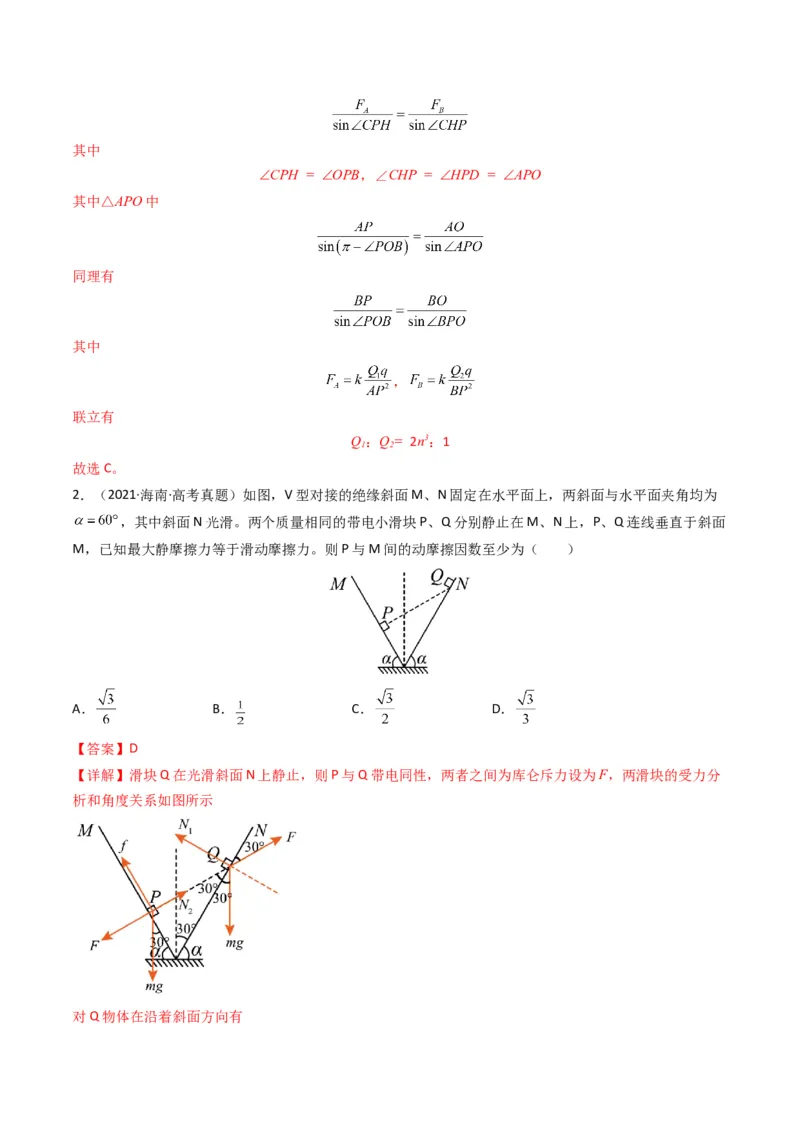

2．（2021·海南·高考真题）如图，V型对接的绝缘斜面M、N固定在水平面上，两斜面与水平面夹角均为
，其中斜面N光滑。两个质量相同的带电小滑块P、Q分别静止在M、N上，P、Q连线垂直于斜面
M，已知最大静摩擦力等于滑动摩擦力。则P与M间的动摩擦因数至少为（ ）
A． B． C． D．
【答案】D
【详解】滑块Q在光滑斜面N上静止，则P与Q带电同性，两者之间为库仑斥力设为F，两滑块的受力分
析和角度关系如图所示
对Q物体在沿着斜面方向有可得
而对P物体动摩擦因数最小时有
联立解得
故选D。
二、多选题

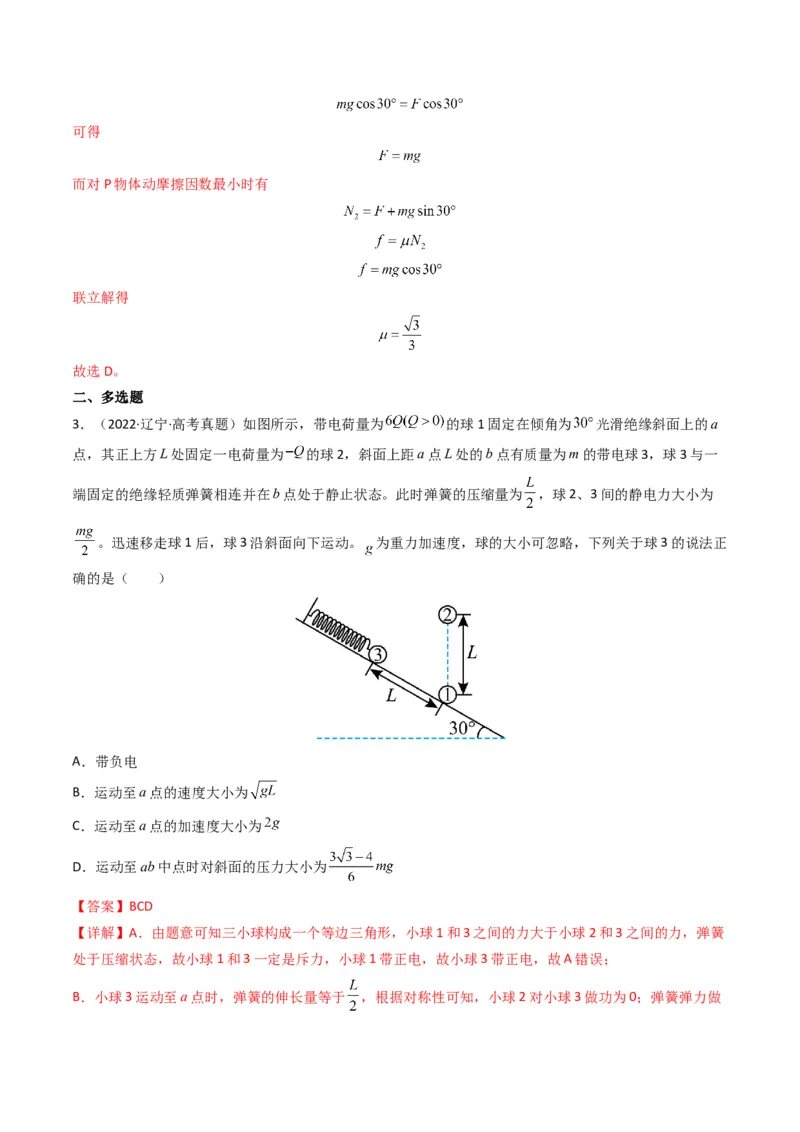

3．（2022·辽宁·高考真题）如图所示，带电荷量为 的球1固定在倾角为 光滑绝缘斜面上的a
点，其正上方L处固定一电荷量为 的球2，斜面上距a点L处的b点有质量为m的带电球3，球3与一
端固定的绝缘轻质弹簧相连并在b点处于静止状态。此时弹簧的压缩量为 ，球2、3间的静电力大小为
。迅速移走球1后，球3沿斜面向下运动。 为重力加速度，球的大小可忽略，下列关于球3的说法正
确的是（ ）
A．带负电
B．运动至a点的速度大小为
C．运动至a点的加速度大小为
D．运动至ab中点时对斜面的压力大小为
【答案】BCD
【详解】A．由题意可知三小球构成一个等边三角形，小球1和3之间的力大于小球2和3之间的力，弹簧
处于压缩状态，故小球1和3一定是斥力，小球1带正电，故小球3带正电，故A错误；
B．小球3运动至a点时，弹簧的伸长量等于 ，根据对称性可知，小球2对小球3做功为0；弹簧弹力做功为0，故根据动能定理有
解得
故B正确；
C．小球3在b点时，设小球3的电荷量为q，有
设弹簧的弹力为F，根据受力平衡，沿斜面方向有
解得
小球运动至a点时，弹簧的伸长量等于 ，根据对称性可知
解得
故C正确；
D．当运动至ab中点时，弹簧弹力为0，此时小球2对小球3的力为
斜面对小球的支持力为
根据牛顿第三定律可知，小球对斜面的压力大小为 ，故D正确。
故选BCD。

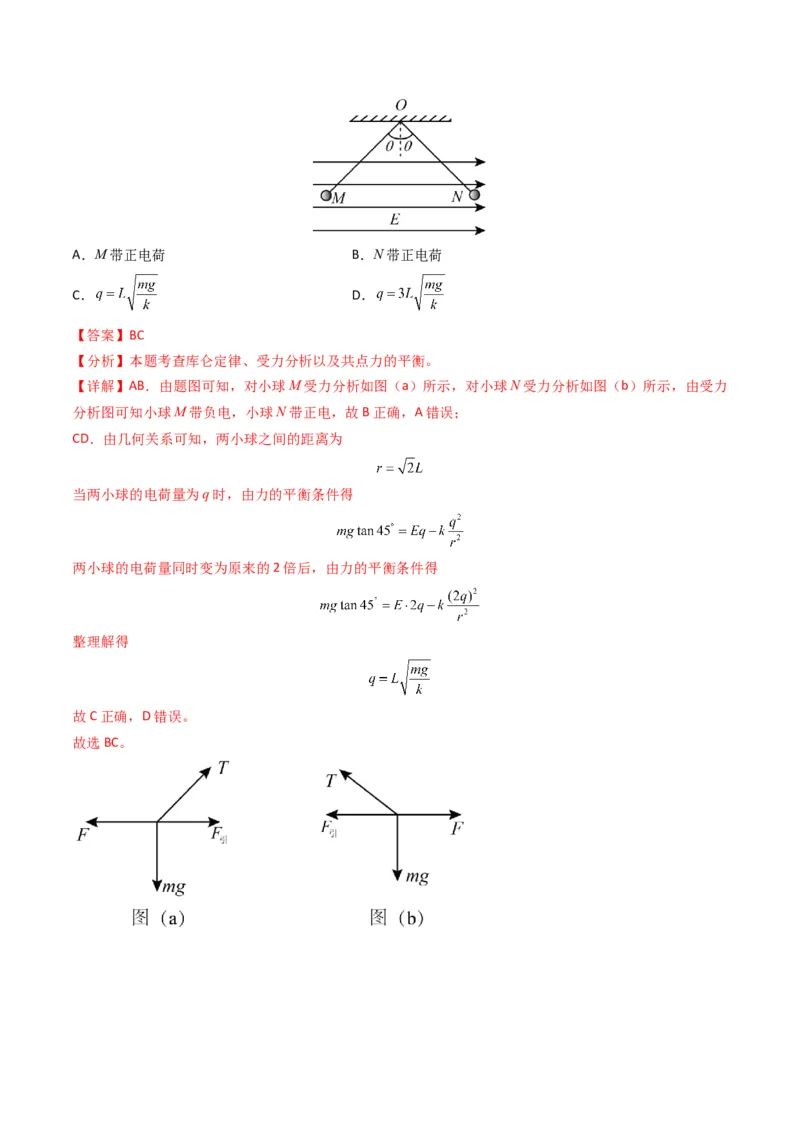

4．（2021·湖北·统考高考真题）如图所示，一匀强电场E大小未知、方向水平向右。两根长度均为L的绝
缘轻绳分别将小球M和N悬挂在电场中，悬点均为O。两小球质量均为m、带等量异号电荷，电荷量大小
均为q（q>0）。平衡时两轻绳与竖直方向的夹角均为θ=45°。若仅将两小球的电荷量同时变为原来的2倍，
两小球仍在原位置平衡。已知静电力常量为k，重力加速度大小为g，下列说法正确的是（ ）A．M带正电荷 B．N带正电荷
C． D．
【答案】BC
【分析】本题考查库仑定律、受力分析以及共点力的平衡。
【详解】AB．由题图可知，对小球M受力分析如图（a）所示，对小球N受力分析如图（b）所示，由受力
分析图可知小球M带负电，小球N带正电，故B正确，A错误；
CD．由几何关系可知，两小球之间的距离为
当两小球的电荷量为q时，由力的平衡条件得
两小球的电荷量同时变为原来的2倍后，由力的平衡条件得
整理解得
故C正确，D错误。
故选BC。考点 02 电场强度 电势 电势能
一、单选题
1．（2023·浙江·统考高考真题）某带电粒子转向器的横截面如图所示，转向器中有辐向电场。粒子从M点
射入，沿着由半径分别为R 和R 的圆弧平滑连接成的虚线（等势线）运动，并从虚线上的N点射出，虚
1 2
线处电场强度大小分别为E 和E，则R、R 和E、E 应满足（ ）
1 2 1 2 1 2
A． B． C． D．
【答案】A
【详解】带电粒子在电场中做匀速圆周运动，电场力提供向心力，则有
联立可得
故选A。
2．（2023·浙江·统考高考真题）下列四组物理量中均为标量的是（ ）
A．电势 电场强度 B．热量 功率 C．动量 动能 D．速度 加速度
【答案】B
【详解】A．电势只有大小没有方向，是标量；电场强度既有大小又有方向，是矢量，故A错误；
B．热量和功率都是只有大小没有方向，都是标量，故B正确；
C．动量既有大小又有方向，是矢量；动能只有大小没有方向，是标量，故C错误；
D．速度和加速度都是既有大小又有方向的物理量，是矢量，故D错误。故选B。

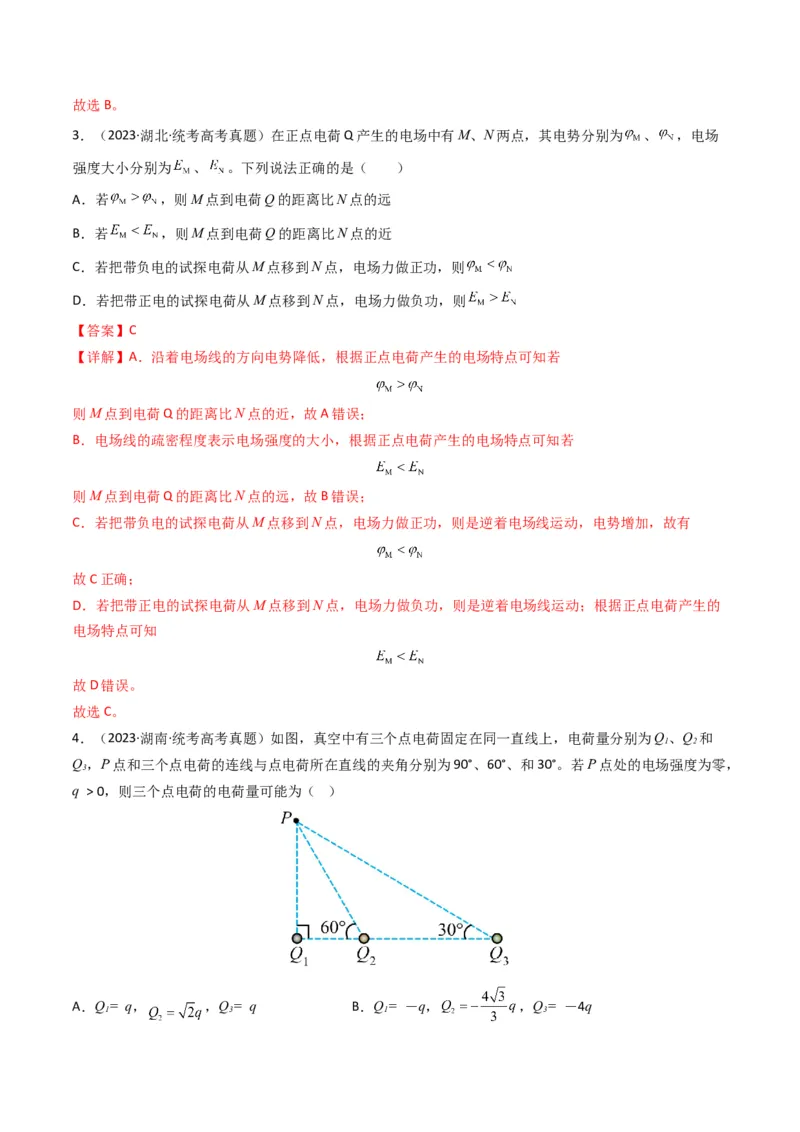

3．（2023·湖北·统考高考真题）在正点电荷Q产生的电场中有M、N两点，其电势分别为 、 ，电场
强度大小分别为 、 。下列说法正确的是（ ）
A．若 ，则M点到电荷Q的距离比N点的远
B．若 ，则M点到电荷Q的距离比N点的近
C．若把带负电的试探电荷从M点移到N点，电场力做正功，则
D．若把带正电的试探电荷从M点移到N点，电场力做负功，则
【答案】C
【详解】A．沿着电场线的方向电势降低，根据正点电荷产生的电场特点可知若
则M点到电荷Q的距离比N点的近，故A错误；
B．电场线的疏密程度表示电场强度的大小，根据正点电荷产生的电场特点可知若
则M点到电荷Q的距离比N点的远，故B错误；
C．若把带负电的试探电荷从M点移到N点，电场力做正功，则是逆着电场线运动，电势增加，故有
故C正确；
D．若把带正电的试探电荷从M点移到N点，电场力做负功，则是逆着电场线运动；根据正点电荷产生的
电场特点可知
故D错误。
故选C。

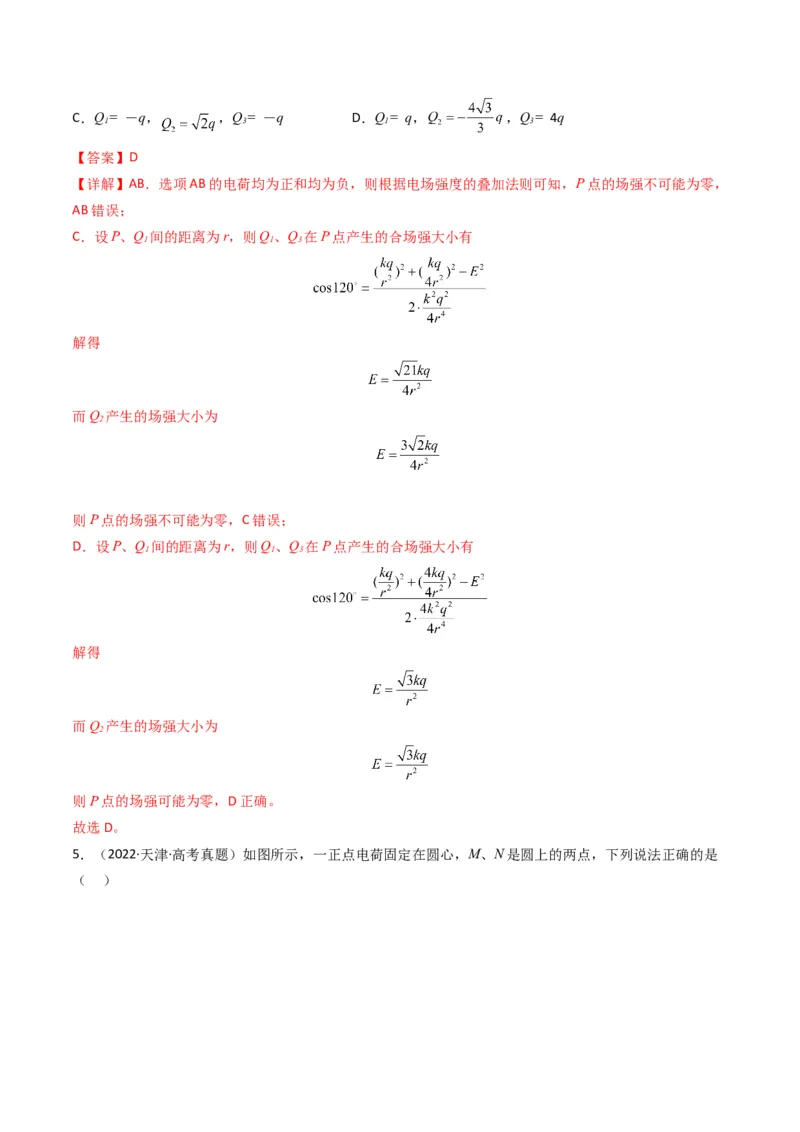

4．（2023·湖南·统考高考真题）如图，真空中有三个点电荷固定在同一直线上，电荷量分别为Q、Q 和
1 2
Q，P点和三个点电荷的连线与点电荷所在直线的夹角分别为90°、60°、和30°。若P点处的电场强度为零，
3
q > 0，则三个点电荷的电荷量可能为（ ）
A．Q= q， ，Q= q B．Q= －q， ，Q= －4q
1 3 1 3C．Q= －q， ，Q= －q D．Q= q， ，Q= 4q
1 3 1 3
【答案】D
【详解】AB．选项AB的电荷均为正和均为负，则根据电场强度的叠加法则可知，P点的场强不可能为零，
AB错误；
C．设P、Q 间的距离为r，则Q、Q 在P点产生的合场强大小有
1 1 3
解得
而Q 产生的场强大小为
2
则P点的场强不可能为零，C错误；
D．设P、Q 间的距离为r，则Q、Q 在P点产生的合场强大小有
1 1 3
解得
而Q 产生的场强大小为
2
则P点的场强可能为零，D正确。
故选D。
5．（2022·天津·高考真题）如图所示，一正点电荷固定在圆心，M、N是圆上的两点，下列说法正确的是
（ ）A．M点和N点电势相同
B．M点和N点电场强度相同
C．负电荷由M点到N点，电势能始终增大
D．负电荷由M点到N点，电场力始终做正功
【答案】A
【详解】AB．M、N是以O为圆心的圆上的两点，则电势相同，场强大小相等方向不同，A正确，B错误；
CD．由于两点电势相等，负电荷由M点到N点，电场力做功为零，电势能变化量为零，CD错误。
故选A。
6．（2022·江苏·高考真题）如图所示，正方形ABCD四个顶点各固定一个带正电的点电荷，电荷量相等，
O是正方形的中心。现将A点的电荷沿OA的延长线向无穷远处移动，则（ ）
A．在移动过程中，O点电场强度变小
B．在移动过程中，C点的电荷所受静电力变大
C．在移动过程中，移动的电荷所受静电力做负功
D．当其移动到无穷远处时，O点的电势高于A点
【答案】D
【详解】A．O是等量同种电荷连线的中点，场强为0，将A处的正点电荷沿OA方向移至无穷远处，O点
电场强度变大，故A不符合题意；
B．移动过程中，C点场强变小，正电荷所受静电力变小，故B错误；
C．A点电场方向沿OA方向，移动过程中，移动电荷所受静电力做正功，故C错误；
D．A点电场方向沿OA方向，沿电场线方向电势降低，移动到无穷远处时，O点的电势高于A点电势，故
D正确。
故选D。
7．（2022·河北·统考高考真题）如图，真空中电荷量为 和 的两个点电荷分别位于 点与 点，形成一个以 延长线上 点为球心，电势为零的等势面（取无穷处电势为零）， 为 连线上的一点，
S为等势面与直线 的交点， 为等势面上的一点，下列说法正确的是（ ）
A． 点电势低于 点电势 B． 点电场强度方向指向O点
C．除无穷远处外，MN直线上还存在两个电场强度为零的点 D．将正试探电荷 从T点移
到P点，静电力做正功
【答案】B
【详解】A．在直线 上，左边正电荷在 右侧电场强度水平向右，右边负电荷在直线 上电场强度
水平向右，根据电场的叠加可知 间的电场强度水平向右，沿着电场线电势逐渐降低，可知 点电势高
于等势面与 交点处电势，则 点电势高于 点电势，故A错误；
C．由于正电荷的电荷量大于负电荷电荷量，可知在N左侧电场强度不可能为零，则 右侧，设 距离
为 ，根据
可知除无穷远处外，直线MN电场强度为零的点只有一个，故C错误；
D．由A选项分析可知： 点电势低于 电势，则正电荷在 点的电势能低于在 电势的电势能，将正试探
电荷 从T点移到P点，电势能增大，静电力做负功，故D错误；
B．设等势圆的半径为 ， 距离为 ， 距离为 ，如图所示
根据
结合电势的叠加原理 、 满足解得
由于电场强度方向垂直等势面，可知T点的场强方向必过等势面的圆心，O点电势
可知
可知T点电场方向指向O点，故B正确。
故选B。
8．（2022·湖南·统考高考真题）如图，四根完全相同的均匀带正电绝缘长棒对称放置在长方体的四条长边
a、b、c、d上。移去a处的绝缘棒，假定另外三根绝缘棒电荷分布不变。关于长方体几何中心O点处电场
强度方向和电势的变化，下列说法正确的是（ ）
A．电场强度方向垂直指向a，电势减小
B．电场强度方向垂直指向c，电势减小
C．电场强度方向垂直指向a，电势增大
D．电场强度方向垂直指向c，电势增大
【答案】A
【详解】根据对称性可知，移去a处的绝缘棒后，电场强度方向垂直指向a，再根据电势的叠加原理，单
个点电荷在距其r处的电势为
（取无穷远处电势为零）
现在撤去a处的绝缘棒后，q减小，则O点的电势减小。
故选A。
9．（2022·山东·统考高考真题）半径为R的绝缘细圆环固定在图示位置，圆心位于O点，环上均匀分布着
电量为Q的正电荷。点A、B、C将圆环三等分，取走A、B处两段弧长均为 的小圆弧上的电荷。将一
点电荷q置于 延长线上距O点为 的D点，O点的电场强度刚好为零。圆环上剩余电荷分布不变，q
为（ ）A．正电荷， B．正电荷，
C．负电荷， D．负电荷，
【答案】C
【详解】取走A、B处两段弧长均为 的小圆弧上的电荷，根据对称性可知，圆环在O点产生的电场强度
为与A在同一直径上的A 和与B在同一直径上的B 产生的电场强度的矢量和，如图所示，因为两段弧长非
1 1
常小，故可看成点电荷，则有
由图可知，两场强的夹角为 ，则两者的合场强为
根据O点的合场强为0，则放在D点的点电荷带负电，大小为
根据
联立解得

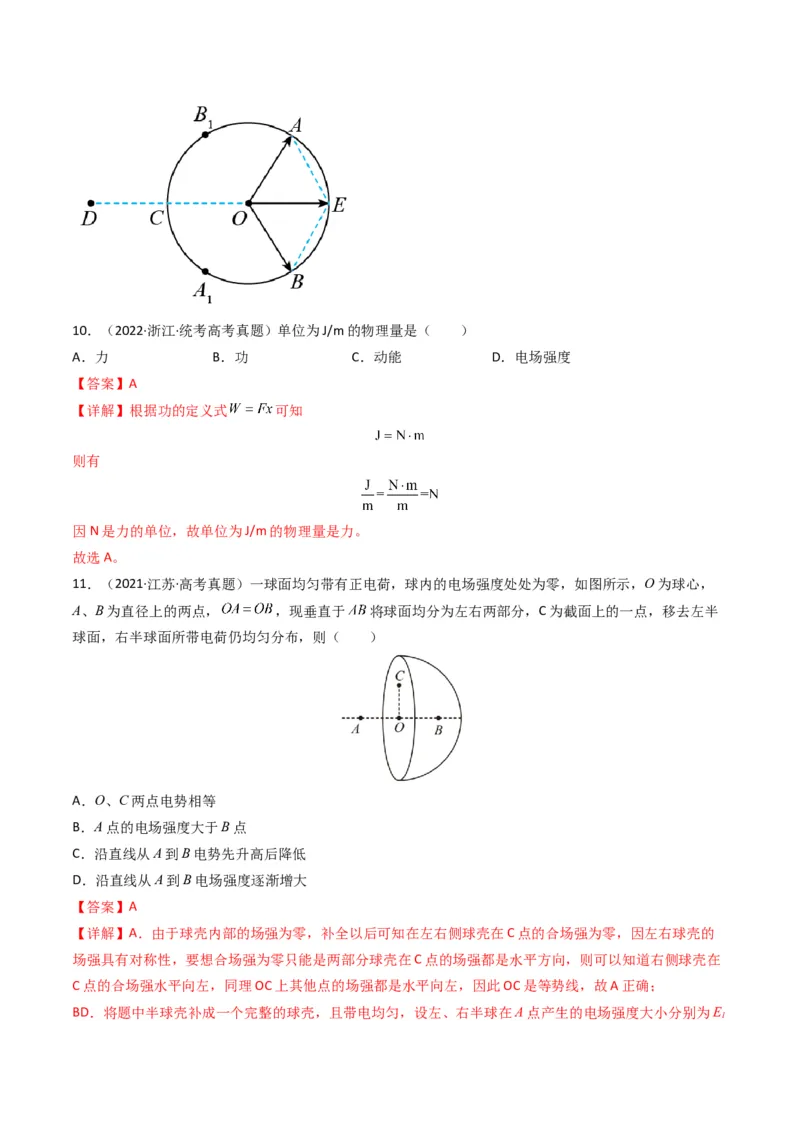

故选C。10．（2022·浙江·统考高考真题）单位为J/m的物理量是（ ）
A．力 B．功 C．动能 D．电场强度
【答案】A
【详解】根据功的定义式 可知
则有
因N是力的单位，故单位为J/m的物理量是力。
故选A。
11．（2021·江苏·高考真题）一球面均匀带有正电荷，球内的电场强度处处为零，如图所示，O为球心，
A、B为直径上的两点， ，现垂直于 将球面均分为左右两部分，C为截面上的一点，移去左半
球面，右半球面所带电荷仍均匀分布，则（ ）
A．O、C两点电势相等
B．A点的电场强度大于B点
C．沿直线从A到B电势先升高后降低
D．沿直线从A到B电场强度逐渐增大
【答案】A
【详解】A．由于球壳内部的场强为零，补全以后可知在左右侧球壳在C点的合场强为零，因左右球壳的
场强具有对称性，要想合场强为零只能是两部分球壳在C点的场强都是水平方向，则可以知道右侧球壳在
C点的合场强水平向左，同理OC上其他点的场强都是水平向左，因此OC是等势线，故A正确；
BD．将题中半球壳补成一个完整的球壳，且带电均匀，设左、右半球在A点产生的电场强度大小分别为E
1和E；由题知，均匀带电球壳内部电场强度处处为零，则知
2
E=E
1 2
根据对称性，左右半球在B点产生的电场强度大小分别为E 和E，且
2 1
E=E
1 2
在图示电场中，A的电场强度大小为E，方向向左，B的电场强度大小为E，方向向左，所以A点的电场
2 1
强度与B点的电场强度相同，沿直线从A到B电场强度不可能逐渐增大，故BD错误；
C．根据电场的叠加原理可知，在AB连线上电场线方向向左，沿着电场线方向电势逐渐降低，则沿直线从
A到B电势升高，故C错误；
故选A。

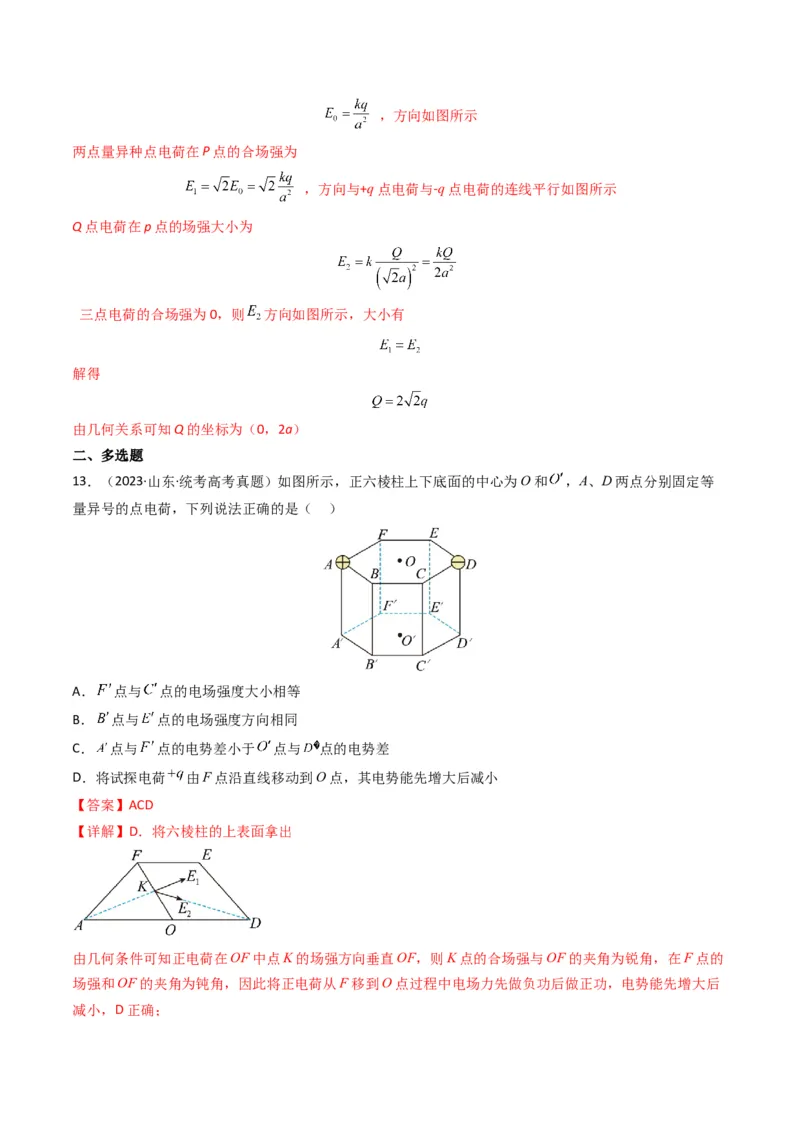

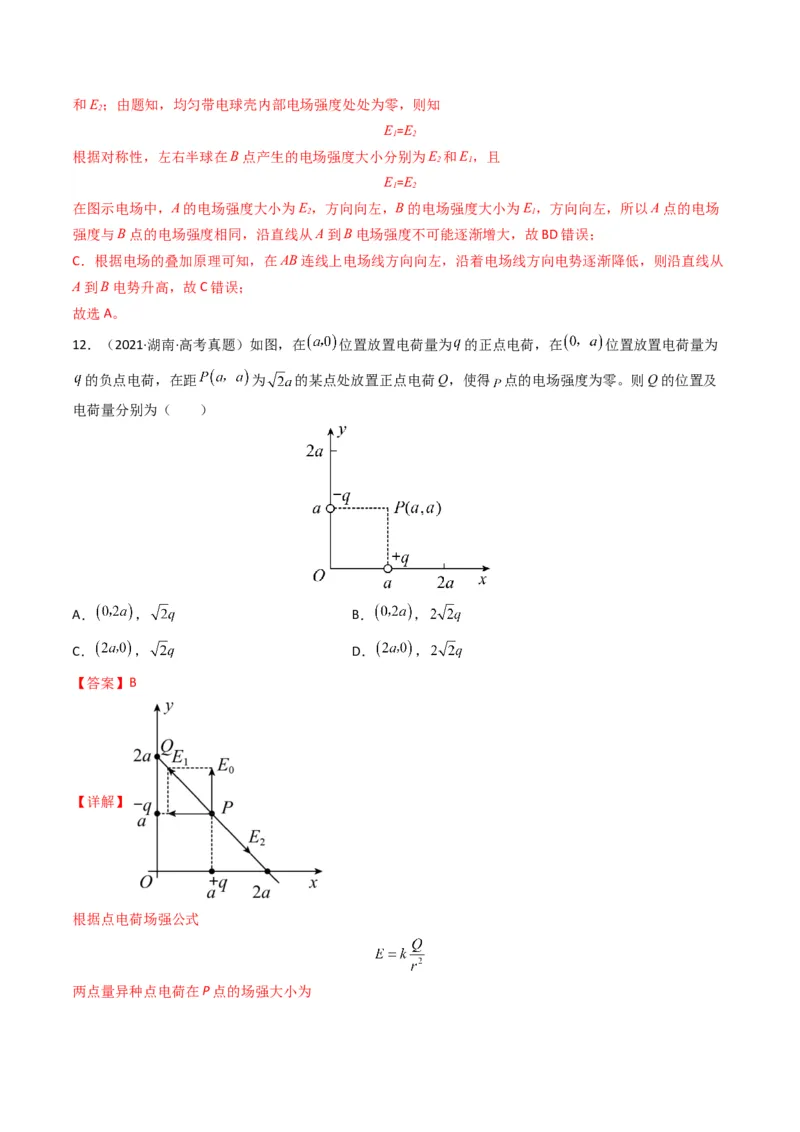

12．（2021·湖南·高考真题）如图，在 位置放置电荷量为 的正点电荷，在 位置放置电荷量为
的负点电荷，在距 为 的某点处放置正点电荷Q，使得 点的电场强度为零。则Q的位置及
电荷量分别为（ ）
A． ， B． ，
C． ， D． ，
【答案】B
【详解】
根据点电荷场强公式
两点量异种点电荷在P点的场强大小为，方向如图所示
两点量异种点电荷在P点的合场强为
，方向与+q点电荷与-q点电荷的连线平行如图所示
Q点电荷在p点的场强大小为
三点电荷的合场强为0，则 方向如图所示，大小有
解得
由几何关系可知Q的坐标为（0，2a）
二、多选题
13．（2023·山东·统考高考真题）如图所示，正六棱柱上下底面的中心为O和 ，A、D两点分别固定等
量异号的点电荷，下列说法正确的是（ ）
A． 点与 点的电场强度大小相等
B． 点与 点的电场强度方向相同
C． 点与 点的电势差小于 点与 点的电势差
D．将试探电荷 由F点沿直线移动到O点，其电势能先增大后减小
【答案】ACD
【详解】D．将六棱柱的上表面拿出
由几何条件可知正电荷在OF中点K的场强方向垂直OF，则K点的合场强与OF的夹角为锐角，在F点的
场强和OF的夹角为钝角，因此将正电荷从F移到O点过程中电场力先做负功后做正功，电势能先增大后
减小，D正确；C．由等量异种电荷的电势分布可知
， ， ，
因此
C正确；
AB．由等量异种电荷的对称性可知 和 电场强度大小相等， 和 电场强度方向不同，A正确B错误；
故选ACD。
14．（2023·海南·统考高考真题）如图所示，正三角形三个顶点固定三个等量电荷，其中 带正电， 带
负电， 为 边的四等分点，下列说法正确的是（ ）
A． 、 两点电场强度相同 B． 、 两点电势相同
C．负电荷在 点电势能比在 点时要小 D．负电荷在 点电势能比在 点时要大
【答案】BC
【详解】A．根据场强叠加以及对称性可知，MN两点的场强大小相同，但是方向不同，选项A错误；
B．因在AB处的正电荷在MN两点的合电势相等，在C点的负电荷在MN两点的电势也相等，则MN两点
电势相等，选项B正确；
CD．因负电荷从M到O，因AB两电荷的合力对负电荷的库仑力从O指向M，则该力对负电荷做负功，C
点的负电荷也对该负电荷做负功，可知三个电荷对该负电荷的合力对其做负功，则该负电荷的电势能增加，
即负电荷在M点的电势能比在O点小；同理可知负电荷在N点的电势能比在O点小。选项C正确，D错误。
故选BC。

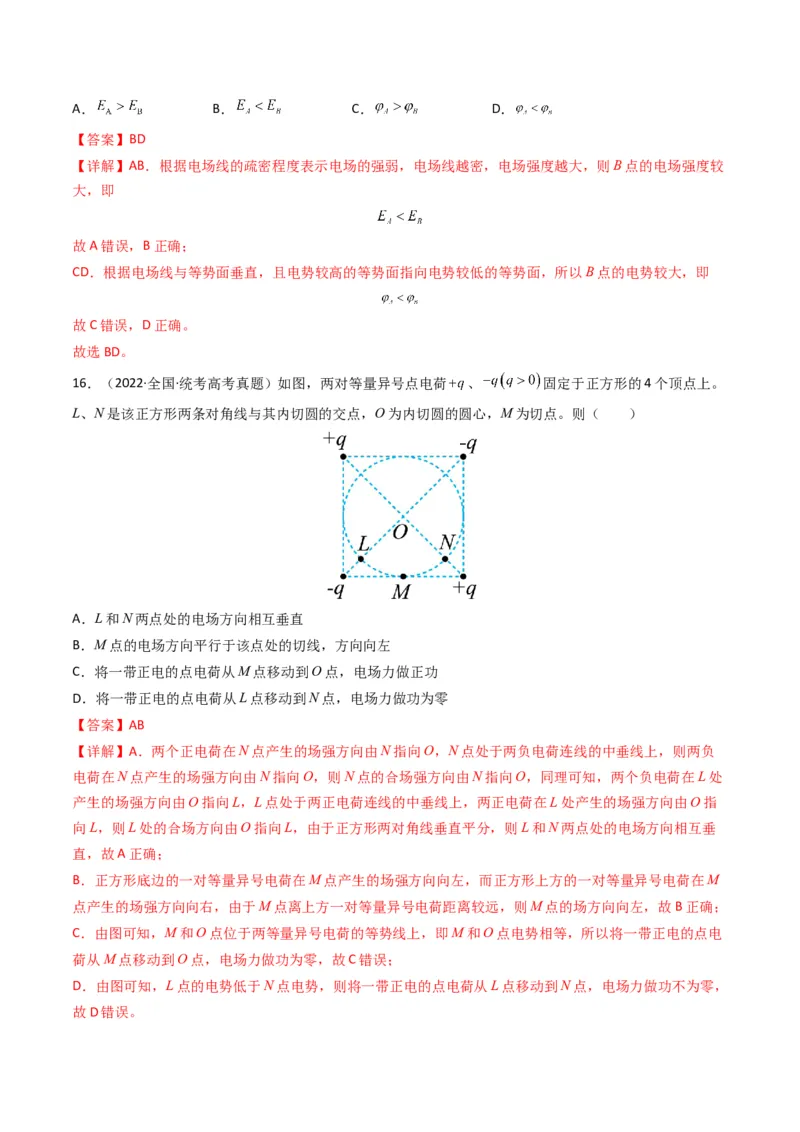

15．（2022·海南·高考真题）某带电体周围的电场线和等势面如图所示，设A点的电场强度为 ，电势为
，B点的电场强度为 ，电势为 ，则有（ ）A． B． C． D．
【答案】BD
【详解】AB．根据电场线的疏密程度表示电场的强弱，电场线越密，电场强度越大，则B点的电场强度较
大，即
故A错误，B正确；
CD．根据电场线与等势面垂直，且电势较高的等势面指向电势较低的等势面，所以B点的电势较大，即
故C错误，D正确。
故选BD。
16．（2022·全国·统考高考真题）如图，两对等量异号点电荷 、 固定于正方形的4个顶点上。
L、N是该正方形两条对角线与其内切圆的交点，O为内切圆的圆心，M为切点。则（ ）
A．L和N两点处的电场方向相互垂直
B．M点的电场方向平行于该点处的切线，方向向左
C．将一带正电的点电荷从M点移动到O点，电场力做正功
D．将一带正电的点电荷从L点移动到N点，电场力做功为零
【答案】AB
【详解】A．两个正电荷在N点产生的场强方向由N指向O，N点处于两负电荷连线的中垂线上，则两负
电荷在N点产生的场强方向由N指向O，则N点的合场强方向由N指向O，同理可知，两个负电荷在L处
产生的场强方向由O指向L，L点处于两正电荷连线的中垂线上，两正电荷在L处产生的场强方向由O指
向L，则L处的合场方向由O指向L，由于正方形两对角线垂直平分，则L和N两点处的电场方向相互垂
直，故A正确；
B．正方形底边的一对等量异号电荷在M点产生的场强方向向左，而正方形上方的一对等量异号电荷在M
点产生的场强方向向右，由于M点离上方一对等量异号电荷距离较远，则M点的场方向向左，故B正确；
C．由图可知，M和O点位于两等量异号电荷的等势线上，即M和O点电势相等，所以将一带正电的点电
荷从M点移动到O点，电场力做功为零，故C错误；
D．由图可知，L点的电势低于N点电势，则将一带正电的点电荷从L点移动到N点，电场力做功不为零，
故D错误。故选AB。

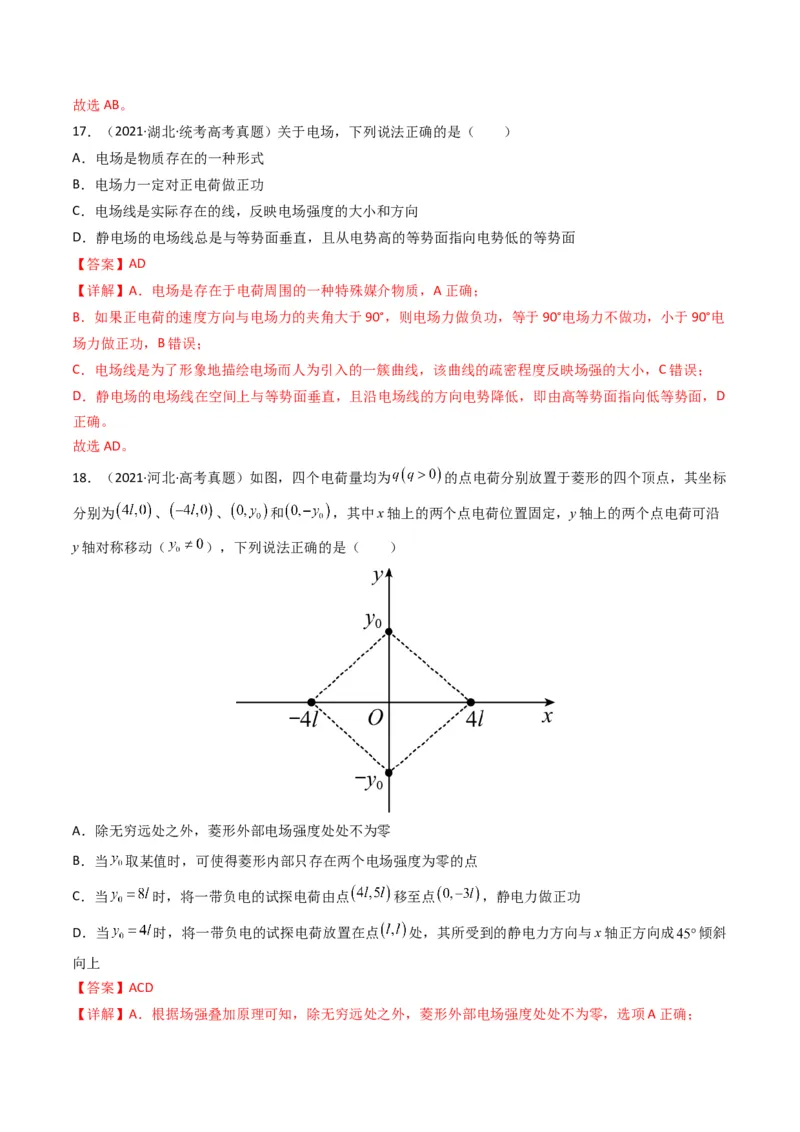

17．（2021·湖北·统考高考真题）关于电场，下列说法正确的是（ ）
A．电场是物质存在的一种形式
B．电场力一定对正电荷做正功
C．电场线是实际存在的线，反映电场强度的大小和方向
D．静电场的电场线总是与等势面垂直，且从电势高的等势面指向电势低的等势面
【答案】AD
【详解】A．电场是存在于电荷周围的一种特殊媒介物质，A正确；
B．如果正电荷的速度方向与电场力的夹角大于90°，则电场力做负功，等于90°电场力不做功，小于90°电
场力做正功，B错误；
C．电场线是为了形象地描绘电场而人为引入的一簇曲线，该曲线的疏密程度反映场强的大小，C错误；
D．静电场的电场线在空间上与等势面垂直，且沿电场线的方向电势降低，即由高等势面指向低等势面，D
正确。
故选AD。
18．（2021·河北·高考真题）如图，四个电荷量均为 的点电荷分别放置于菱形的四个顶点，其坐标
分别为 、 、 和 ，其中x轴上的两个点电荷位置固定，y轴上的两个点电荷可沿
y轴对称移动（ ），下列说法正确的是（ ）
A．除无穷远处之外，菱形外部电场强度处处不为零
B．当 取某值时，可使得菱形内部只存在两个电场强度为零的点
C．当 时，将一带负电的试探电荷由点 移至点 ，静电力做正功
D．当 时，将一带负电的试探电荷放置在点 处，其所受到的静电力方向与x轴正方向成 倾斜
向上
【答案】ACD

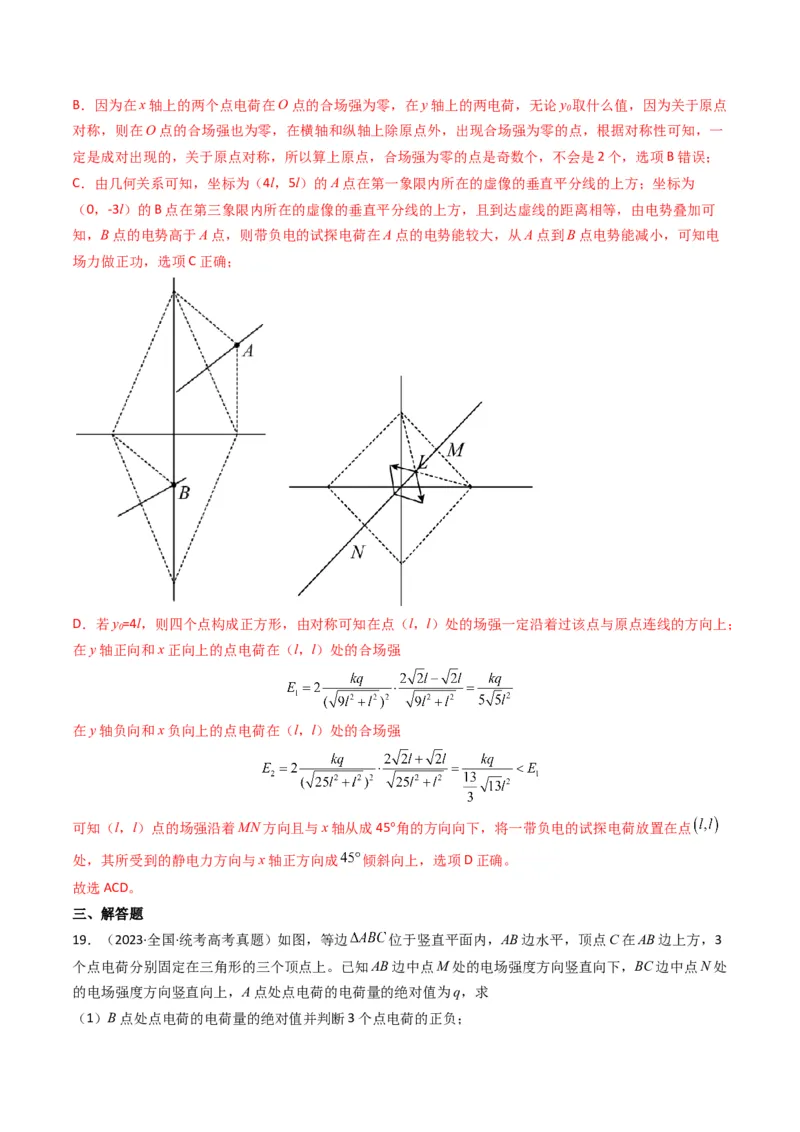

【详解】A．根据场强叠加原理可知，除无穷远处之外，菱形外部电场强度处处不为零，选项A正确；B．因为在x轴上的两个点电荷在O点的合场强为零，在y轴上的两电荷，无论y 取什么值，因为关于原点
0
对称，则在O点的合场强也为零，在横轴和纵轴上除原点外，出现合场强为零的点，根据对称性可知，一
定是成对出现的，关于原点对称，所以算上原点，合场强为零的点是奇数个，不会是2个，选项B错误；
C．由几何关系可知，坐标为（4l，5l）的A点在第一象限内所在的虚像的垂直平分线的上方；坐标为
（0，-3l）的B点在第三象限内所在的虚像的垂直平分线的上方，且到达虚线的距离相等，由电势叠加可
知，B点的电势高于A点，则带负电的试探电荷在A点的电势能较大，从A点到B点电势能减小，可知电
场力做正功，选项C正确；
D．若y=4l，则四个点构成正方形，由对称可知在点（l，l）处的场强一定沿着过该点与原点连线的方向上；
0
在y轴正向和x正向上的点电荷在（l，l）处的合场强
在y轴负向和x负向上的点电荷在（l，l）处的合场强
可知（l，l）点的场强沿着MN方向且与x轴从成45 角的方向向下，将一带负电的试探电荷放置在点
处，其所受到的静电力方向与x轴正方向成 倾斜°向上，选项D正确。
故选ACD。
三、解答题

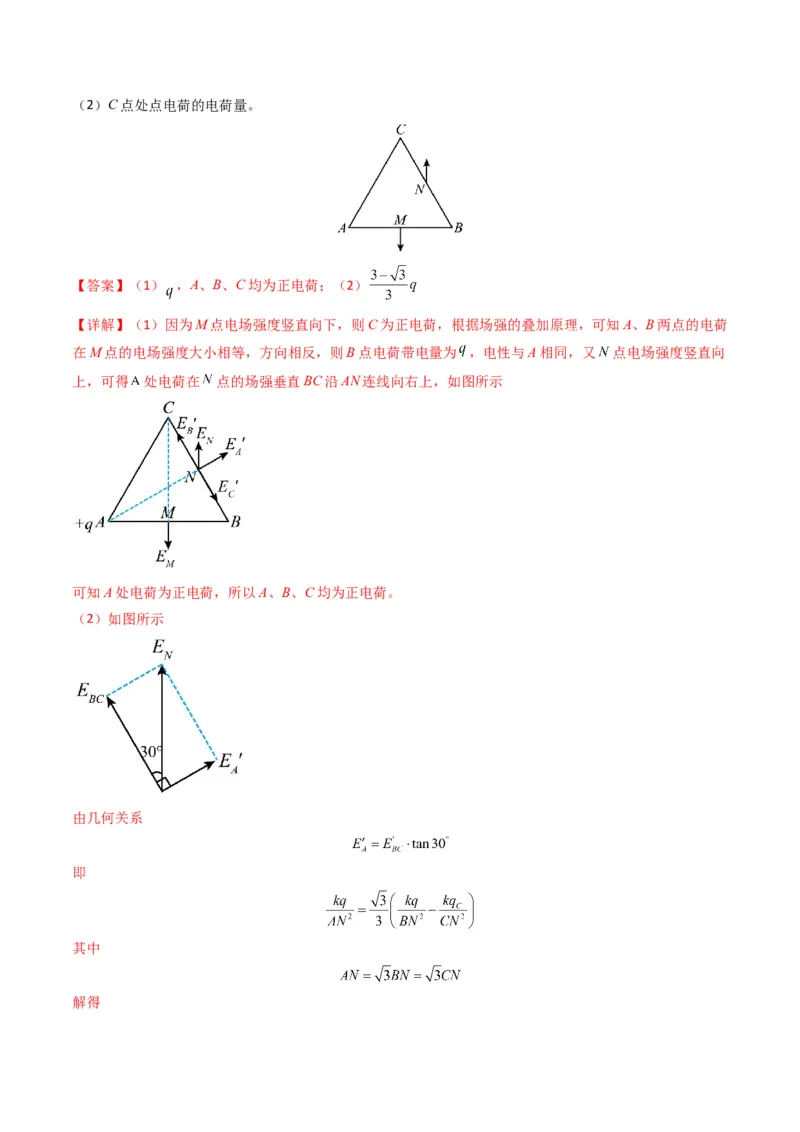

19．（2023·全国·统考高考真题）如图，等边 位于竖直平面内，AB边水平，顶点C在AB边上方，3
个点电荷分别固定在三角形的三个顶点上。已知AB边中点M处的电场强度方向竖直向下，BC边中点N处
的电场强度方向竖直向上，A点处点电荷的电荷量的绝对值为q，求
（1）B点处点电荷的电荷量的绝对值并判断3个点电荷的正负；（2）C点处点电荷的电荷量。
【答案】（1） ，A、B、C均为正电荷；（2）
【详解】（1）因为M点电场强度竖直向下，则C为正电荷，根据场强的叠加原理，可知A、B两点的电荷
在M点的电场强度大小相等，方向相反，则B点电荷带电量为 ，电性与A相同，又 点电场强度竖直向
上，可得 处电荷在 点的场强垂直BC沿AN连线向右上，如图所示
可知A处电荷为正电荷，所以A、B、C均为正电荷。
（2）如图所示
由几何关系
即
其中
解得考点 03 电场线 等势面及运动轨迹问题
一、单选题

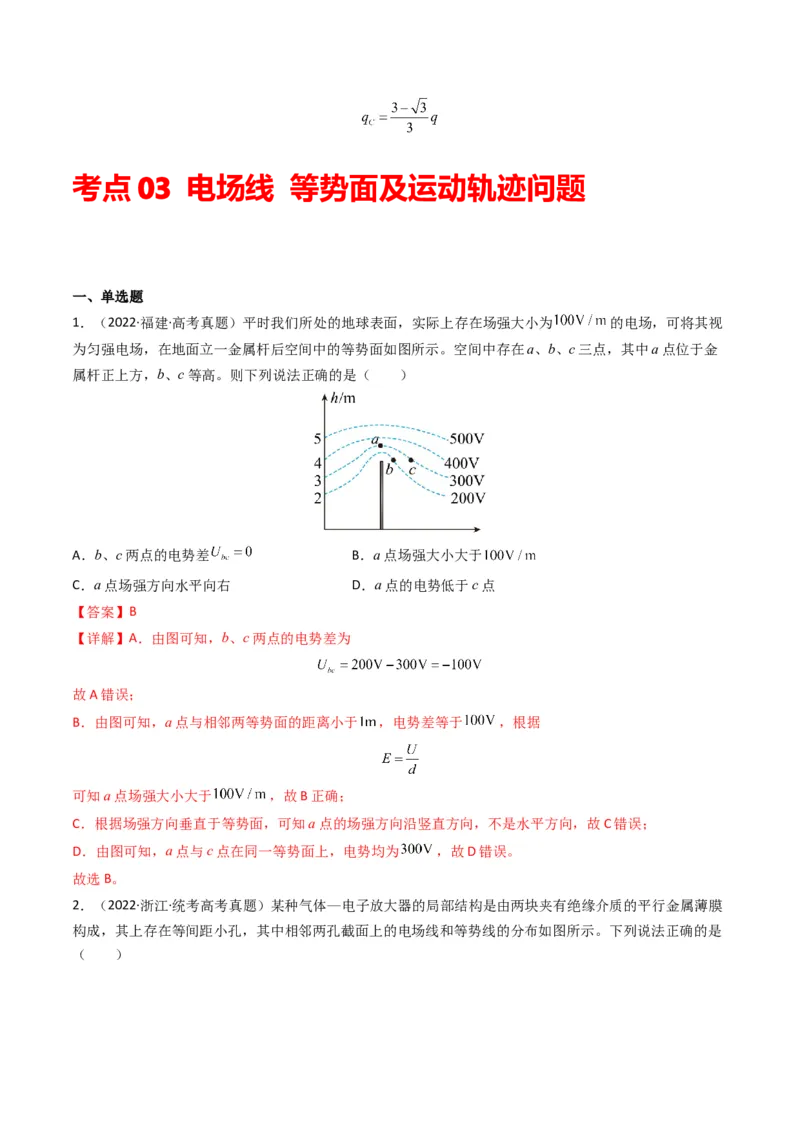

1．（2022·福建·高考真题）平时我们所处的地球表面，实际上存在场强大小为 的电场，可将其视
为匀强电场，在地面立一金属杆后空间中的等势面如图所示。空间中存在a、b、c三点，其中a点位于金
属杆正上方，b、c等高。则下列说法正确的是（ ）
A．b、c两点的电势差 B．a点场强大小大于
C．a点场强方向水平向右 D．a点的电势低于c点
【答案】B
【详解】A．由图可知，b、c两点的电势差为
故A错误；
B．由图可知，a点与相邻两等势面的距离小于 ，电势差等于 ，根据
可知a点场强大小大于 ，故B正确；
C．根据场强方向垂直于等势面，可知a点的场强方向沿竖直方向，不是水平方向，故C错误；
D．由图可知，a点与c点在同一等势面上，电势均为 ，故D错误。
故选B。

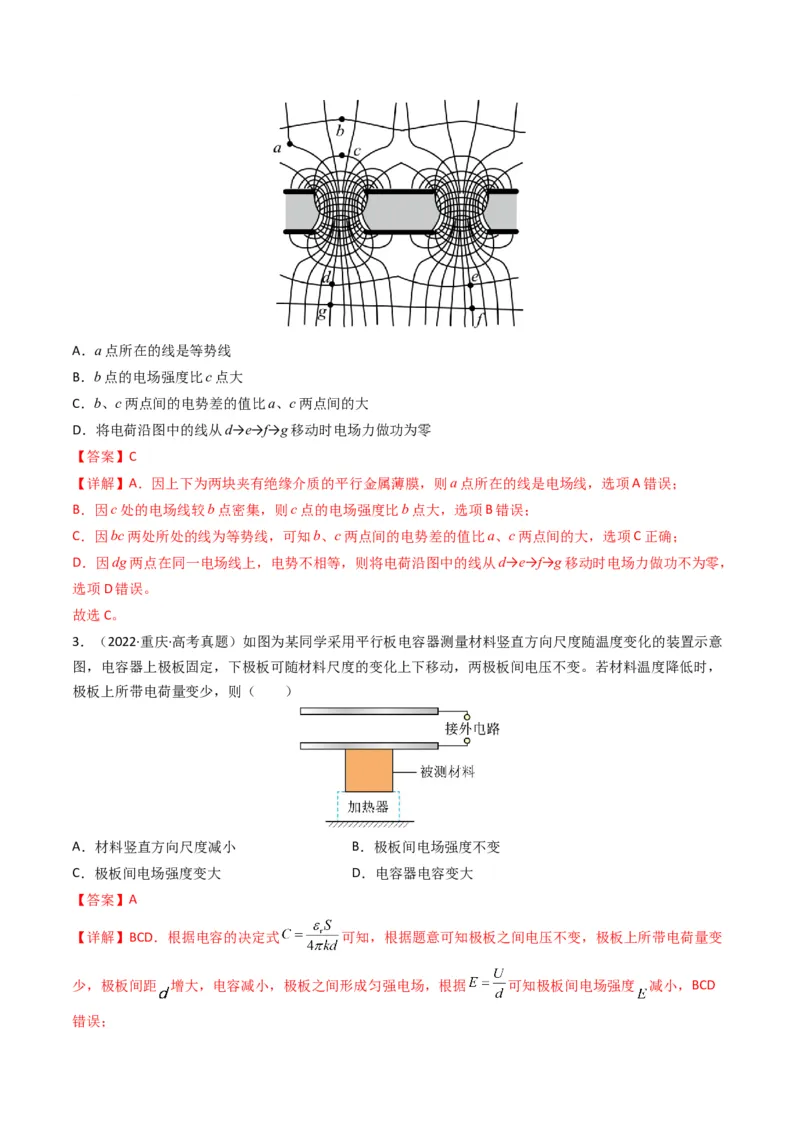

2．（2022·浙江·统考高考真题）某种气体—电子放大器的局部结构是由两块夹有绝缘介质的平行金属薄膜
构成，其上存在等间距小孔，其中相邻两孔截面上的电场线和等势线的分布如图所示。下列说法正确的是
（ ）A．a点所在的线是等势线
B．b点的电场强度比c点大
C．b、c两点间的电势差的值比a、c两点间的大
D．将电荷沿图中的线从d→e→f→g移动时电场力做功为零
【答案】C
【详解】A．因上下为两块夹有绝缘介质的平行金属薄膜，则a点所在的线是电场线，选项A错误；
B．因c处的电场线较b点密集，则c点的电场强度比b点大，选项B错误；
C．因bc两处所处的线为等势线，可知b、c两点间的电势差的值比a、c两点间的大，选项C正确；
D．因dg两点在同一电场线上，电势不相等，则将电荷沿图中的线从d→e→f→g移动时电场力做功不为零，
选项D错误。
故选C。
3．（2022·重庆·高考真题）如图为某同学采用平行板电容器测量材料竖直方向尺度随温度变化的装置示意
图，电容器上极板固定，下极板可随材料尺度的变化上下移动，两极板间电压不变。若材料温度降低时，
极板上所带电荷量变少，则（ ）
A．材料竖直方向尺度减小 B．极板间电场强度不变
C．极板间电场强度变大 D．电容器电容变大
【答案】A
【详解】BCD．根据电容的决定式 可知，根据题意可知极板之间电压不变，极板上所带电荷量变
少，极板间距 增大，电容减小，极板之间形成匀强电场，根据 可知极板间电场强度 减小，BCD
错误；A．极板间距 增大，材料竖直方向尺度减小，A正确；
故选A。

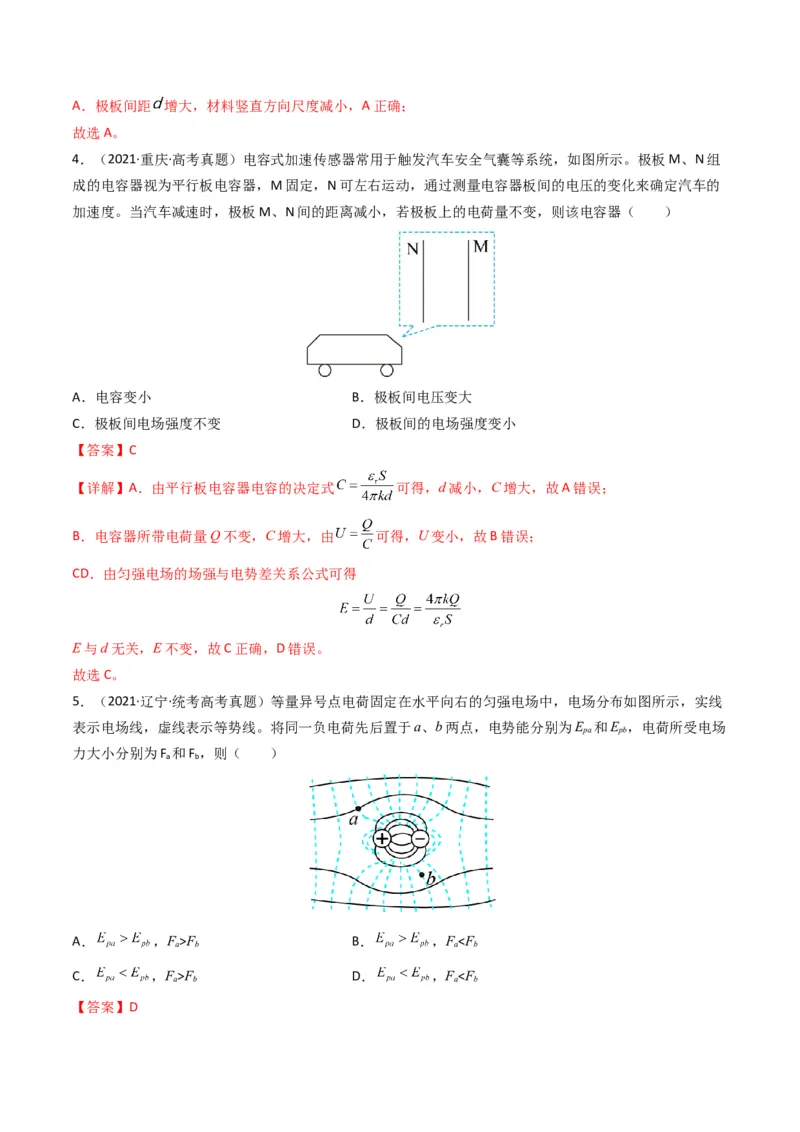

4．（2021·重庆·高考真题）电容式加速传感器常用于触发汽车安全气囊等系统，如图所示。极板M、N组
成的电容器视为平行板电容器，M固定，N可左右运动，通过测量电容器板间的电压的变化来确定汽车的
加速度。当汽车减速时，极板M、N间的距离减小，若极板上的电荷量不变，则该电容器（ ）
A．电容变小 B．极板间电压变大
C．极板间电场强度不变 D．极板间的电场强度变小
【答案】C
【详解】A．由平行板电容器电容的决定式 可得，d减小，C增大，故A错误；
B．电容器所带电荷量Q不变，C增大，由 可得，U变小，故B错误；
CD．由匀强电场的场强与电势差关系公式可得
E与d无关，E不变，故C正确，D错误。
故选C。
5．（2021·辽宁·统考高考真题）等量异号点电荷固定在水平向右的匀强电场中，电场分布如图所示，实线
表示电场线，虚线表示等势线。将同一负电荷先后置于a、b两点，电势能分别为E 和E ，电荷所受电场
pa pb
力大小分别为F 和F ，则（ ）
a b
A． ，F>F B． ，FF D． ，F OM，OM = ON，则小球（ ）
A．在运动过程中，电势能先增加后减少
B．在P点的电势能大于在N点的电势能
C．在M点的机械能等于在N点的机械能
D．从M点运动到N点的过程中，电场力始终不做功
【答案】BC
【详解】ABC．由题知，OP > OM，OM = ON，则根据点电荷的电势分布情况可知
φ = φ > φ
M N P
则带负电的小球在运动过程中，电势能先减小后增大，且
EP > EM = EN
p p p
则小球的电势能与机械能之和守恒，则带负电的小球在M点的机械能等于在N点的机械能，A错误、BC正
确；
D．从M点运动到N点的过程中，电场力先做正功后做负功，D错误。
故选BC。

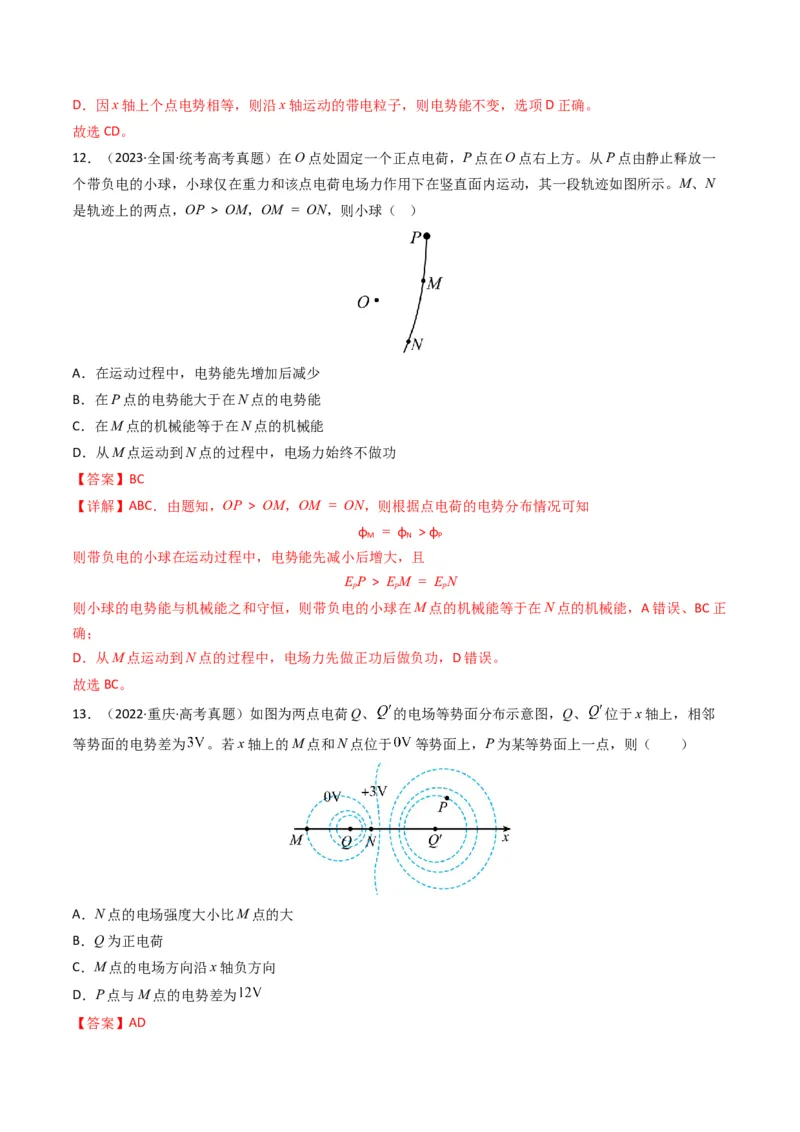

13．（2022·重庆·高考真题）如图为两点电荷Q、 的电场等势面分布示意图，Q、 位于x轴上，相邻
等势面的电势差为 。若x轴上的M点和N点位于 等势面上，P为某等势面上一点，则（ ）
A．N点的电场强度大小比M点的大
B．Q为正电荷
C．M点的电场方向沿x轴负方向
D．P点与M点的电势差为
【答案】AD【详解】A．等差等势线的密度体现场强的大小，由图可知N点的等差等势线比M点更密，则N点的电场
强度大小比M点的大，故A正确；
B．沿着电场线电势逐渐降低，由图可知电场线由N指向Q，则Q为负电荷，故B错误；
C．沿着电场线电势逐渐降低，结合各等势线的电势高低关系可知M点的电场方向沿x轴正方向，故C错
误；
D．M点与N点等势均为0V，P点与N点的等势线间隔四个，而相邻等势面的电势差为 ，则P点与M
点的电势差为 ，故D正确。
故选AD。
14．（2021·天津·高考真题）两个位于纸面内的点电荷产生电场的等势面如图中实线所示，相邻等势面间
的电势差相等。虚线 是一个电子在该电场中的运动轨迹，轨迹与某等势面相切于P点。下列说法正
确的是（ ）
A．两点电荷可能是异种点电荷 B．A点的电场强度比B点的大
C．A点的电势高于B点的电势 D．电子运动到P点时动能最小
【答案】CD
【详解】A．根据电荷间等势面的分布情况可知两点电荷时同种电荷，又根据电子在该电场中的运动轨迹
可判断电子一直受到排斥的力，故可知两点电荷为同种负电荷；故A错误；
B．根据等势面的疏密程度可以判断A点的电场强度比B点的小，故B错误；
C．因为两点电荷是同种负电荷，电场线指向负电荷，故可知A点的电势高于B点的电势，故C正确；
D．根据电子的运动轨迹和电场线的方向可知由M到P电场力做负功，由P到N电场力做正功；由M到P
动能减小，由P到N动能增加，故电子运动到P点时动能最小，故D正确。
故选CD。

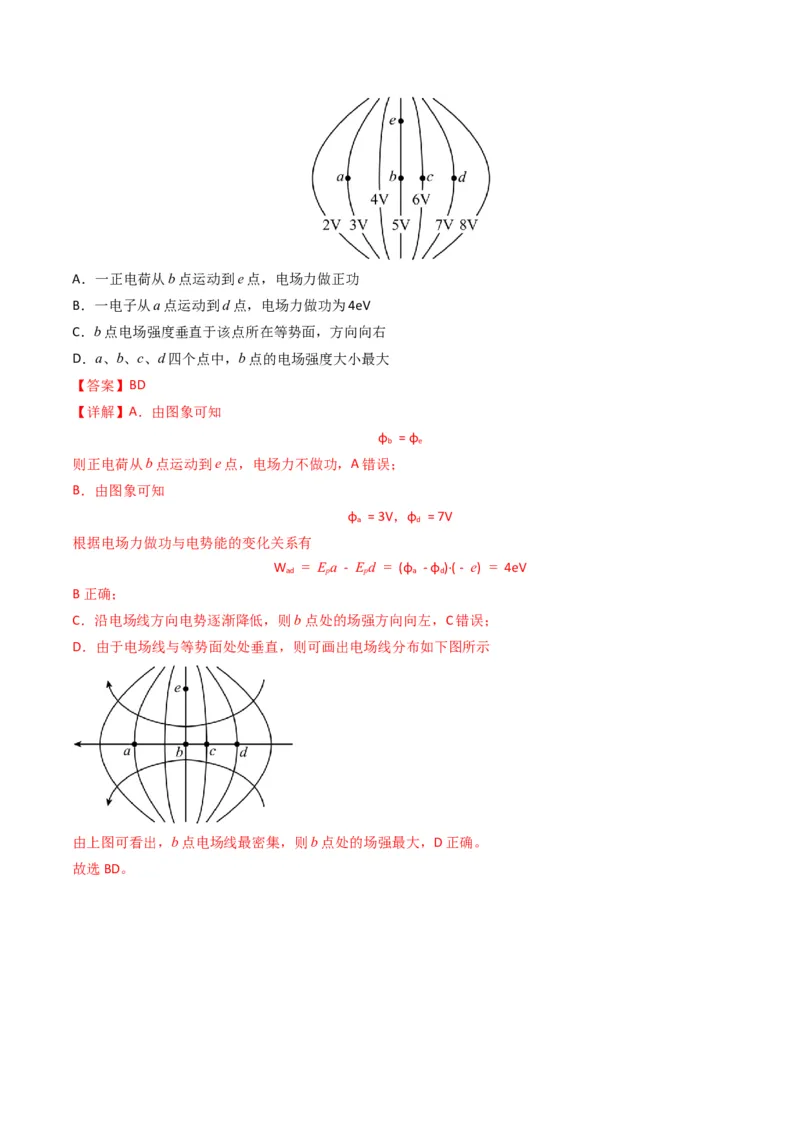

15．（2021·全国·高考真题）某电场的等势面如图所示，图中a、b、c、d、e为电场中的5个点，则
（ ）A．一正电荷从b点运动到e点，电场力做正功
B．一电子从a点运动到d点，电场力做功为4eV
C．b点电场强度垂直于该点所在等势面，方向向右
D．a、b、c、d四个点中，b点的电场强度大小最大
【答案】BD
【详解】A．由图象可知
φ = φ
b e
则正电荷从b点运动到e点，电场力不做功，A错误；
B．由图象可知
φ = 3V，φ = 7V
a d
根据电场力做功与电势能的变化关系有
W = Ea - Ed = (φ - φ )( - e) = 4eV
ad p p a d
B正确；
C．沿电场线方向电势逐渐降低，则b点处的场强方向向左，C错误；
D．由于电场线与等势面处处垂直，则可画出电场线分布如下图所示
由上图可看出，b点电场线最密集，则b点处的场强最大，D正确。

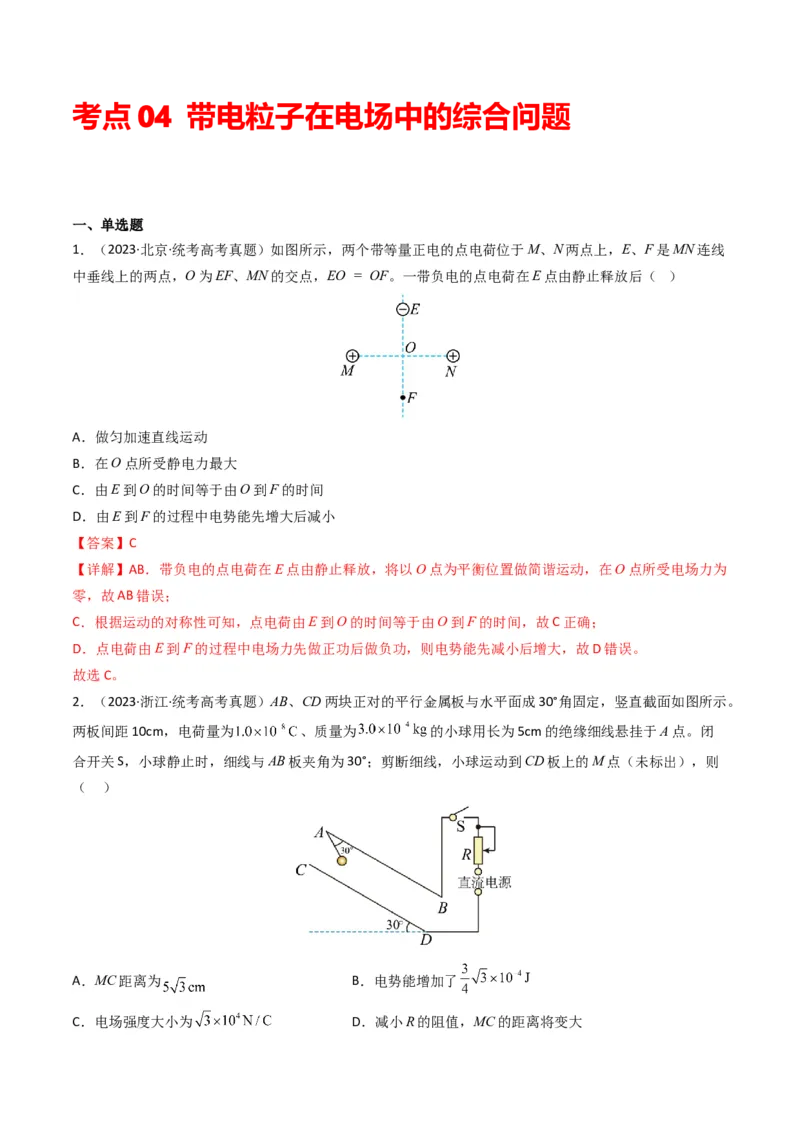

故选BD。考点 04 带电粒子在电场中的综合问题
一、单选题
1．（2023·北京·统考高考真题）如图所示，两个带等量正电的点电荷位于M、N两点上，E、F是MN连线
中垂线上的两点，O为EF、MN的交点，EO = OF。一带负电的点电荷在E点由静止释放后（ ）
A．做匀加速直线运动
B．在O点所受静电力最大
C．由E到O的时间等于由O到F的时间
D．由E到F的过程中电势能先增大后减小
【答案】C
【详解】AB．带负电的点电荷在E点由静止释放，将以O点为平衡位置做简谐运动，在O点所受电场力为
零，故AB错误；
C．根据运动的对称性可知，点电荷由E到O的时间等于由O到F的时间，故C正确；
D．点电荷由E到F的过程中电场力先做正功后做负功，则电势能先减小后增大，故D错误。
故选C。
2．（2023·浙江·统考高考真题）AB、CD两块正对的平行金属板与水平面成30°角固定，竖直截面如图所示。
两板间距10cm，电荷量为 、质量为 的小球用长为5cm的绝缘细线悬挂于A点。闭
合开关S，小球静止时，细线与AB板夹角为30°；剪断细线，小球运动到CD板上的M点（未标出），则
（ ）
A．MC距离为 B．电势能增加了
C．电场强度大小为 D．减小R的阻值，MC的距离将变大【答案】B
【详解】A．根据平衡条件和几何关系，对小球受力分析如图所示
根据几何关系可得
联立解得
剪断细线，小球做匀加速直线运动，如图所示
根据几何关系可得
故A错误；
B．根据几何关系可得小球沿着电场力方向的位移
与电场力方向相反，电场力做功为
则小球的电势能增加 ，故B正确；
C．电场强度的大小
故C错误；
D．减小R的阻值，极板间的电势差不变，极板间的电场强度不变，所以小球的运动不会发生改变，MC的
距离不变，故D错误。故选B。

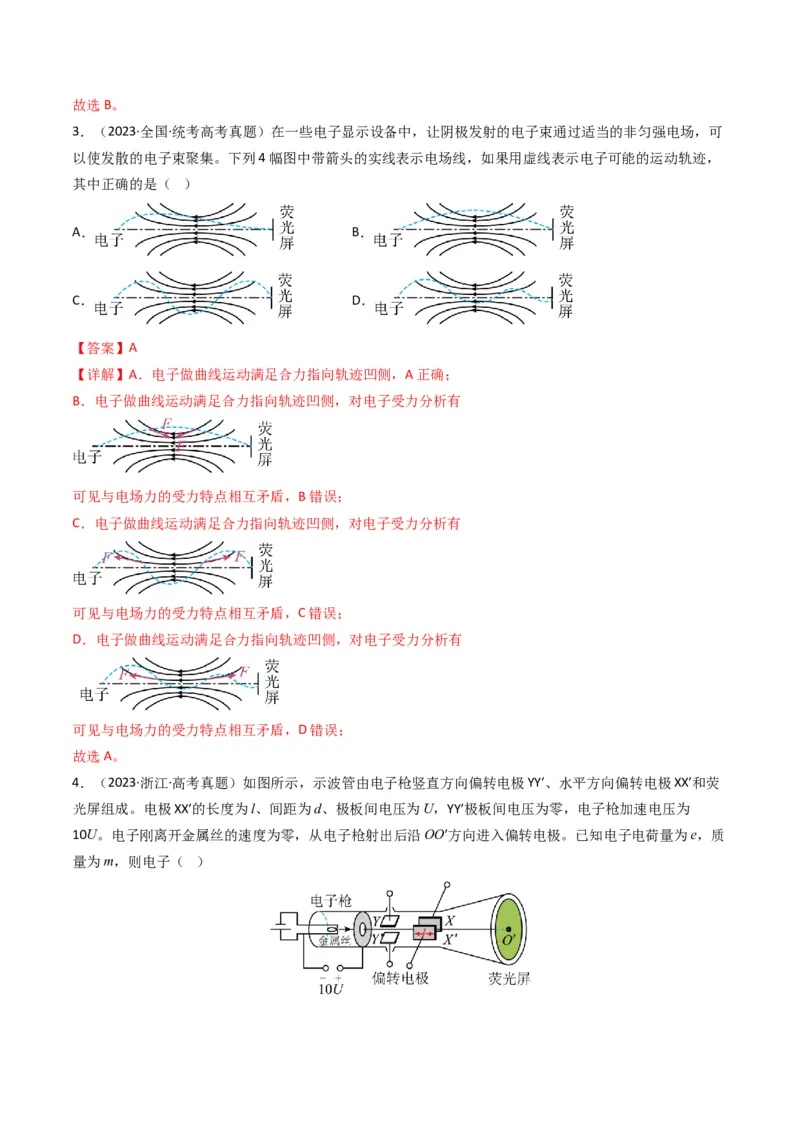

3．（2023·全国·统考高考真题）在一些电子显示设备中，让阴极发射的电子束通过适当的非匀强电场，可
以使发散的电子束聚集。下列4幅图中带箭头的实线表示电场线，如果用虚线表示电子可能的运动轨迹，
其中正确的是（ ）
A． B．
C． D．
【答案】A
【详解】A．电子做曲线运动满足合力指向轨迹凹侧，A正确；
B．电子做曲线运动满足合力指向轨迹凹侧，对电子受力分析有
可见与电场力的受力特点相互矛盾，B错误；
C．电子做曲线运动满足合力指向轨迹凹侧，对电子受力分析有
可见与电场力的受力特点相互矛盾，C错误；
D．电子做曲线运动满足合力指向轨迹凹侧，对电子受力分析有
可见与电场力的受力特点相互矛盾，D错误；
故选A。
4．（2023·浙江·高考真题）如图所示，示波管由电子枪竖直方向偏转电极YY′、水平方向偏转电极XX′和荧
光屏组成。电极XX′的长度为l、间距为d、极板间电压为U，YY′极板间电压为零，电子枪加速电压为
10U。电子刚离开金属丝的速度为零，从电子枪射出后沿OO′方向进入偏转电极。已知电子电荷量为e，质

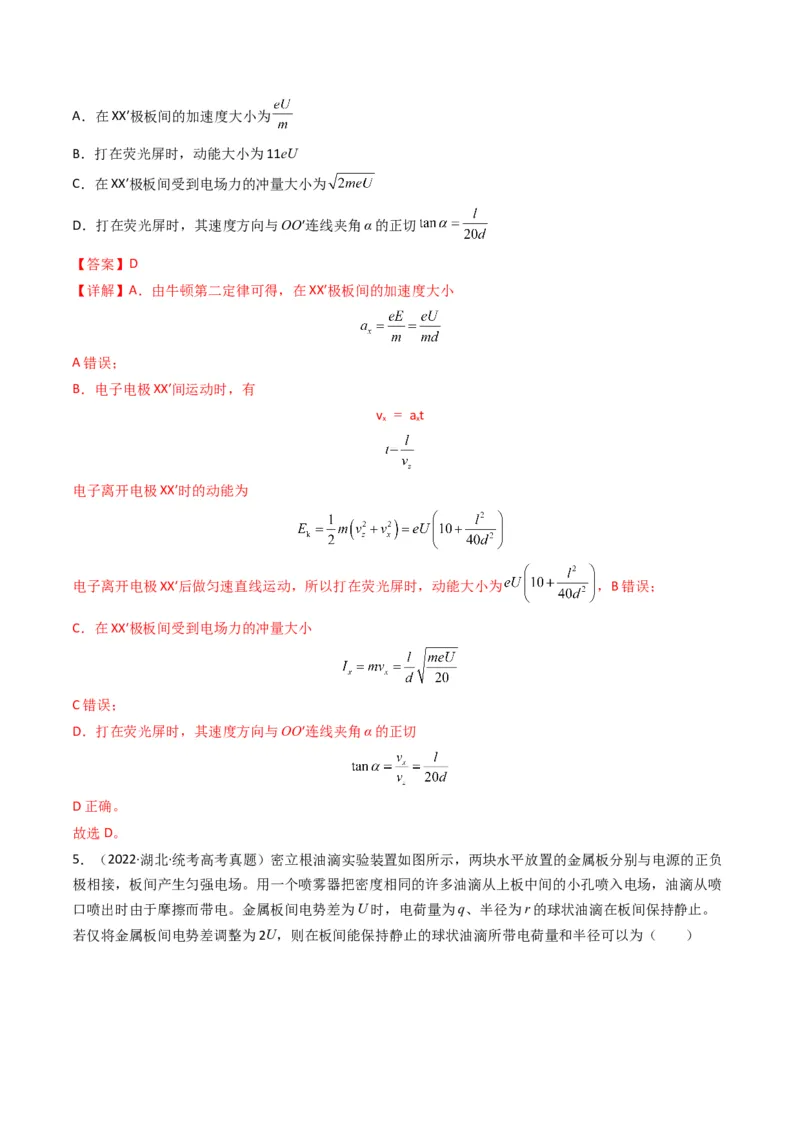

量为m，则电子（ ）A．在XX′极板间的加速度大小为
B．打在荧光屏时，动能大小为11eU
C．在XX′极板间受到电场力的冲量大小为
D．打在荧光屏时，其速度方向与OO′连线夹角α的正切
【答案】D
【详解】A．由牛顿第二定律可得，在XX′极板间的加速度大小
A错误；
B．电子电极XX′间运动时，有
v = at
x x
电子离开电极XX′时的动能为
电子离开电极XX′后做匀速直线运动，所以打在荧光屏时，动能大小为 ，B错误；
C．在XX′极板间受到电场力的冲量大小
C错误；
D．打在荧光屏时，其速度方向与OO′连线夹角α的正切
D正确。
故选D。
5．（2022·湖北·统考高考真题）密立根油滴实验装置如图所示，两块水平放置的金属板分别与电源的正负
极相接，板间产生匀强电场。用一个喷雾器把密度相同的许多油滴从上板中间的小孔喷入电场，油滴从喷
口喷出时由于摩擦而带电。金属板间电势差为U时，电荷量为q、半径为r的球状油滴在板间保持静止。

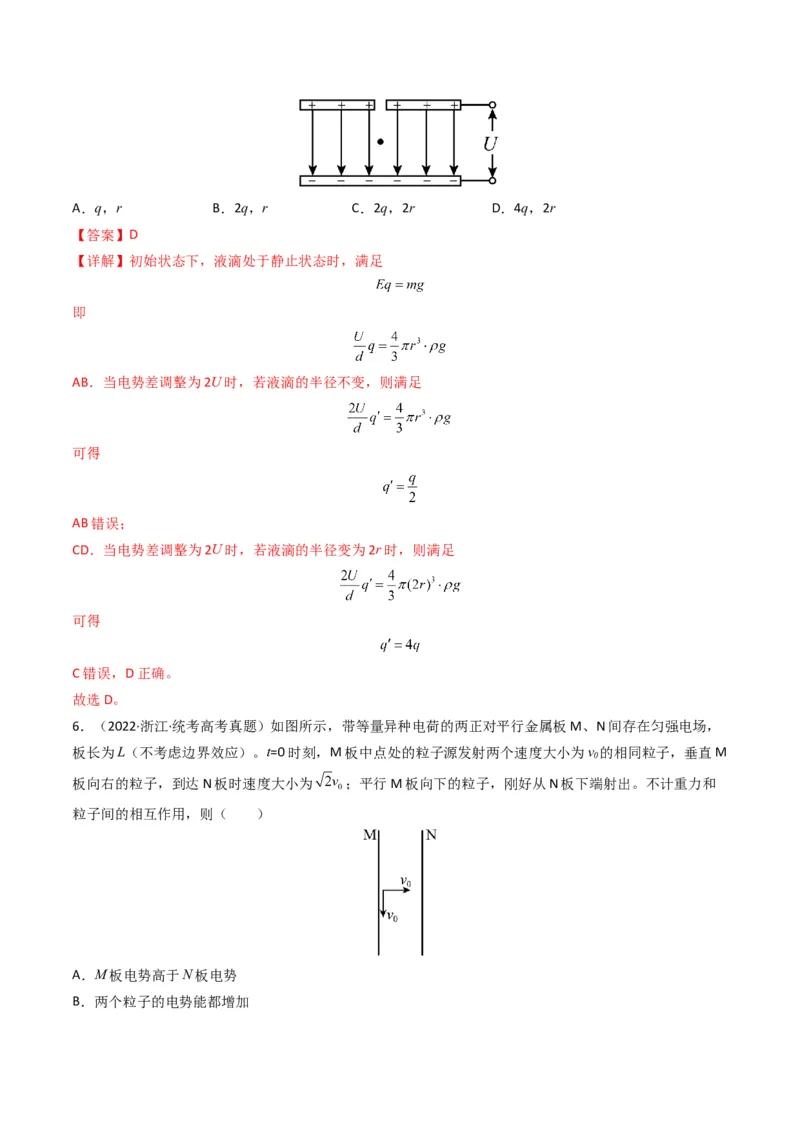

若仅将金属板间电势差调整为2U，则在板间能保持静止的球状油滴所带电荷量和半径可以为（ ）A．q，r B．2q，r C．2q，2r D．4q，2r
【答案】D
【详解】初始状态下，液滴处于静止状态时，满足
即
AB．当电势差调整为2U时，若液滴的半径不变，则满足
可得
AB错误；
CD．当电势差调整为2U时，若液滴的半径变为2r时，则满足
可得
C错误，D正确。
故选D。
6．（2022·浙江·统考高考真题）如图所示，带等量异种电荷的两正对平行金属板M、N间存在匀强电场，
板长为L（不考虑边界效应）。t=0时刻，M板中点处的粒子源发射两个速度大小为v 的相同粒子，垂直M
0
板向右的粒子，到达N板时速度大小为 ；平行M板向下的粒子，刚好从N板下端射出。不计重力和
粒子间的相互作用，则（ ）
A．M板电势高于N板电势
B．两个粒子的电势能都增加C．粒子在两板间的加速度
D．粒子从N板下端射出的时间
【答案】C
【详解】A．由于不知道两粒子的电性，故不能确定M板和N板的电势高低，故A错误；
B．根据题意垂直M板向右的粒子，到达N板时速度增加，动能增加，则电场力做正功，电势能减小；则
平行M板向下的粒子到达N板时电场力也做正功，电势能同样减小，故B错误；
CD．设两板间距离为d，对于平行M板向下的粒子刚好从N板下端射出，在两板间做类平抛运动，有
对于垂直M板向右的粒子，在板间做匀加速直线运动，因两粒子相同，在电场中加速度相同，有
联立解得
，
故C正确，D错误；
故选C。
二、多选题
7．（2023·湖北·统考高考真题）一带正电微粒从静止开始经电压 加速后，射入水平放置的平行板电容器，
极板间电压为 。微粒射入时紧靠下极板边缘，速度方向与极板夹角为 ，微粒运动轨迹的最高点到极
板左右两端的水平距离分别为 和L，到两极板距离均为d，如图所示。忽略边缘效应，不计重力。下列
说法正确的是（ ）
A．
B．
C．微粒穿过电容器区域的偏转角度的正切值为2
D．仅改变微粒的质量或者电荷数量，微粒在电容器中的运动轨迹不变【答案】BD
【详解】B．粒子在电容器中水平方向做匀速直线运动，竖直方向做匀变速直线直线运动，根据电场强度
和电势差的关系及场强和电场力的关系可得
，
粒子射入电容器后的速度为 ，水平方向和竖直方向的分速度
，
从射入到运动到最高点由运动学关系
粒子射入电场时由动能定理可得
联立解得
B正确；
A．粒子从射入到运动到最高点由运动学可得
，
联立可得
A错误；
C．粒子穿过电容器时从最高点到穿出时由运动学可得
，
射入电容器到最高点有
解得
设粒子穿过电容器与水平的夹角为 ，则
粒子射入电场和水平的夹角为

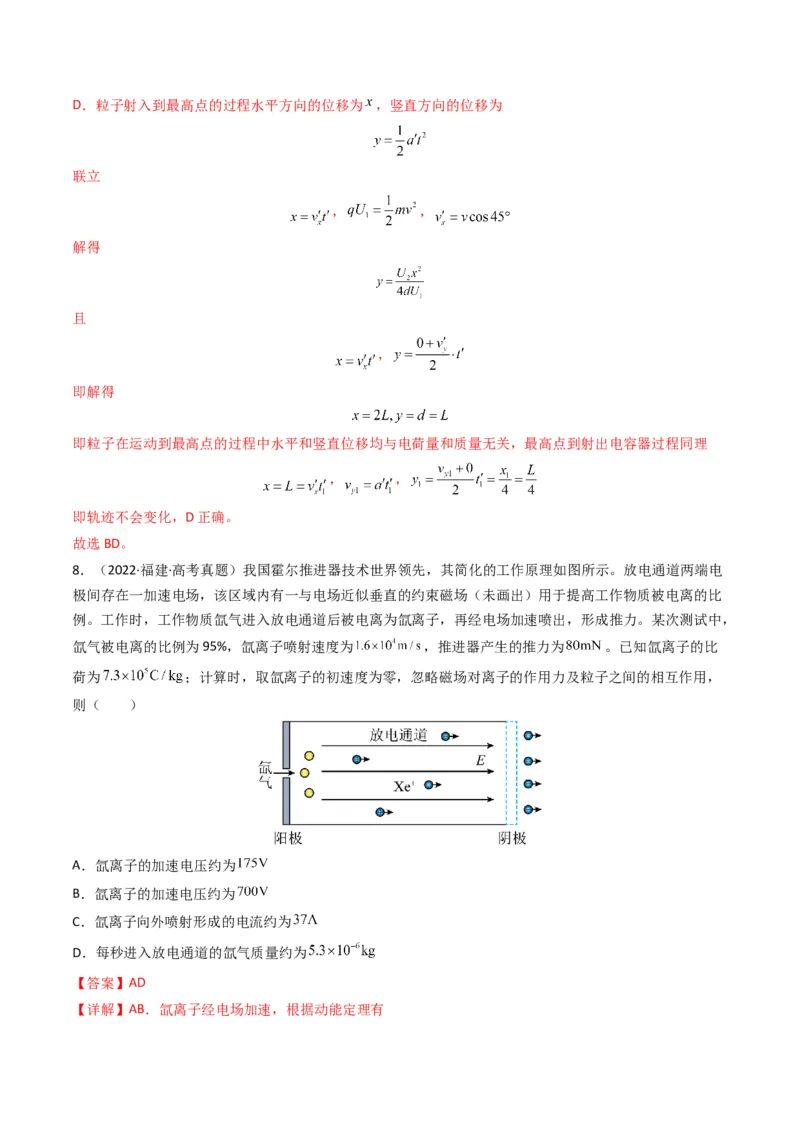

C错误；D．粒子射入到最高点的过程水平方向的位移为 ，竖直方向的位移为
联立
， ，
解得
且
，
即解得
即粒子在运动到最高点的过程中水平和竖直位移均与电荷量和质量无关，最高点到射出电容器过程同理
， ，
即轨迹不会变化，D正确。
故选BD。
8．（2022·福建·高考真题）我国霍尔推进器技术世界领先，其简化的工作原理如图所示。放电通道两端电
极间存在一加速电场，该区域内有一与电场近似垂直的约束磁场（未画出）用于提高工作物质被电离的比
例。工作时，工作物质氙气进入放电通道后被电离为氙离子，再经电场加速喷出，形成推力。某次测试中，
氙气被电离的比例为95%，氙离子喷射速度为 ，推进器产生的推力为 。已知氙离子的比
荷为 ；计算时，取氙离子的初速度为零，忽略磁场对离子的作用力及粒子之间的相互作用，
则（ ）
A．氙离子的加速电压约为
B．氙离子的加速电压约为
C．氙离子向外喷射形成的电流约为
D．每秒进入放电通道的氙气质量约为
【答案】AD

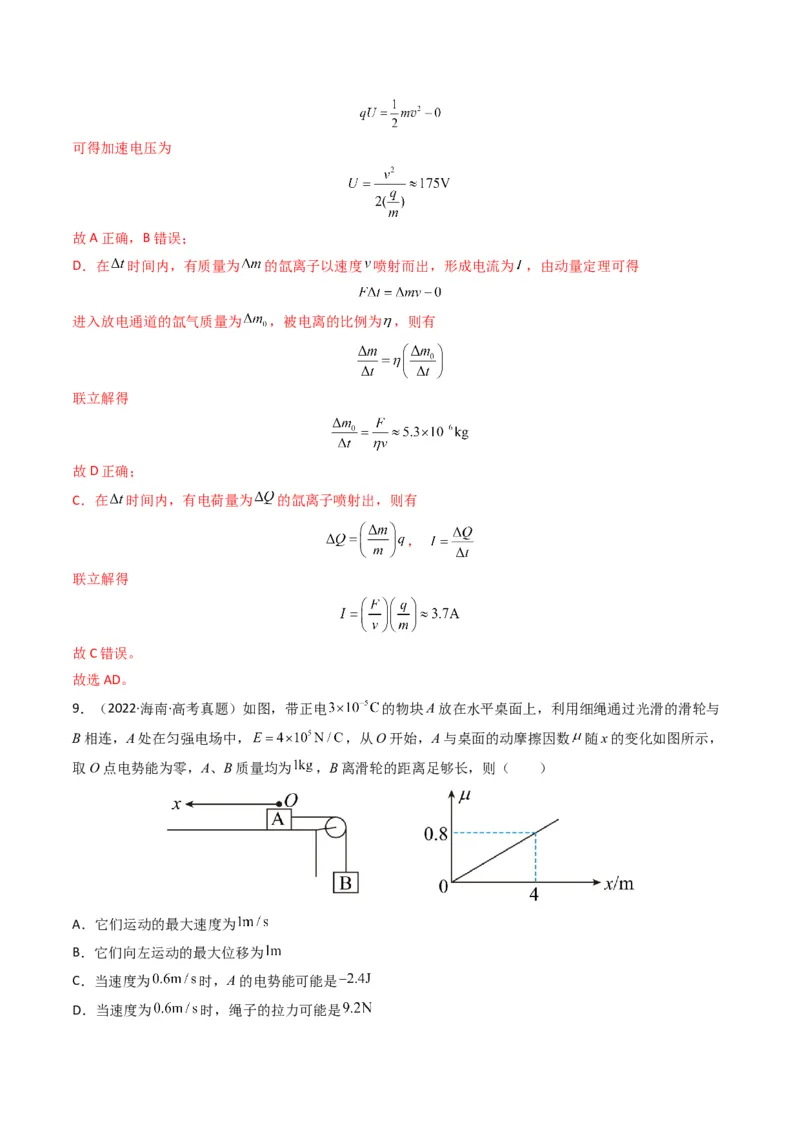

【详解】AB．氙离子经电场加速，根据动能定理有可得加速电压为
故A正确，B错误；
D．在 时间内，有质量为 的氙离子以速度 喷射而出，形成电流为 ，由动量定理可得
进入放电通道的氙气质量为 ，被电离的比例为 ，则有
联立解得
故D正确；
C．在 时间内，有电荷量为 的氙离子喷射出，则有
，
联立解得
故C错误。
故选AD。
9．（2022·海南·高考真题）如图，带正电 的物块A放在水平桌面上，利用细绳通过光滑的滑轮与
B相连，A处在匀强电场中， ，从O开始，A与桌面的动摩擦因数 随x的变化如图所示，
取O点电势能为零，A、B质量均为 ，B离滑轮的距离足够长，则（ ）
A．它们运动的最大速度为
B．它们向左运动的最大位移为
C．当速度为 时，A的电势能可能是
D．当速度为 时，绳子的拉力可能是【答案】ACD

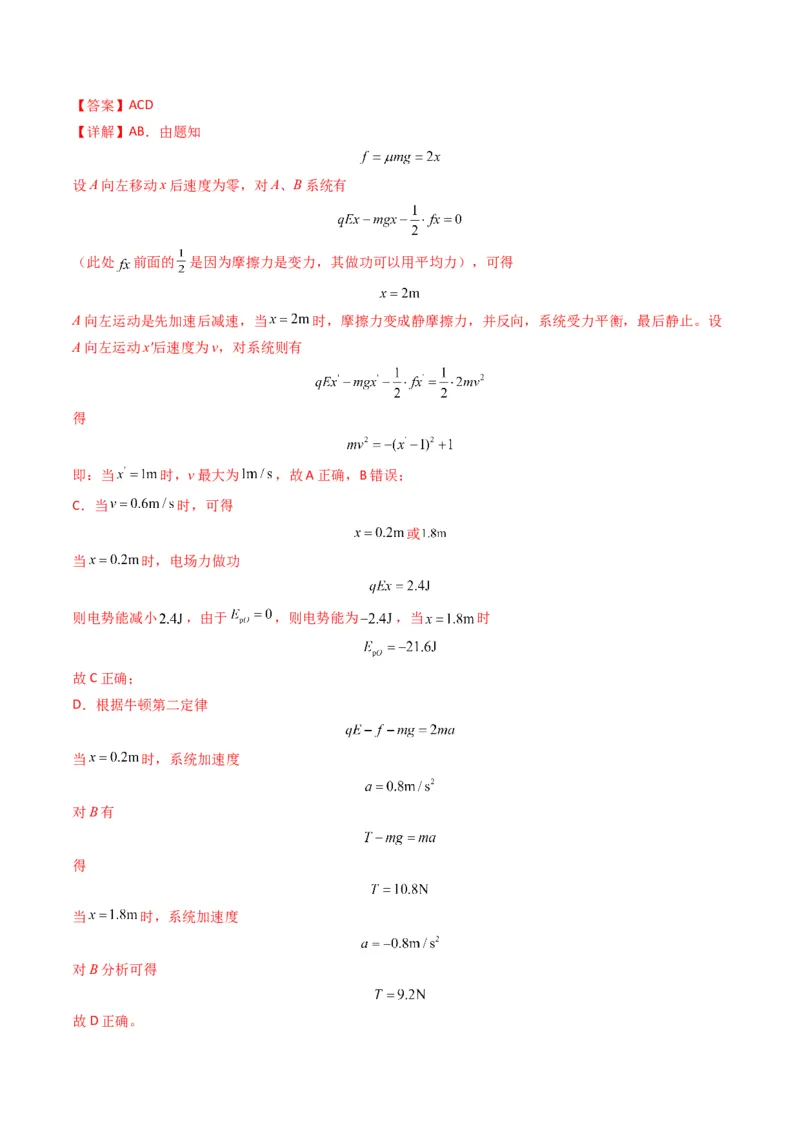

【详解】AB．由题知
设A向左移动x后速度为零，对A、B系统有
（此处 前面的 是因为摩擦力是变力，其做功可以用平均力），可得
A向左运动是先加速后减速，当 时，摩擦力变成静摩擦力，并反向，系统受力平衡，最后静止。设
A向左运动x′后速度为v，对系统则有
得
即：当 时，v最大为 ，故A正确，B错误；
C．当 时，可得
或
当 时，电场力做功
则电势能减小 ，由于 ，则电势能为 ，当 时
故C正确；
D．根据牛顿第二定律
当 时，系统加速度
对B有
得
当 时，系统加速度
对B分析可得
故D正确。故选ACD。

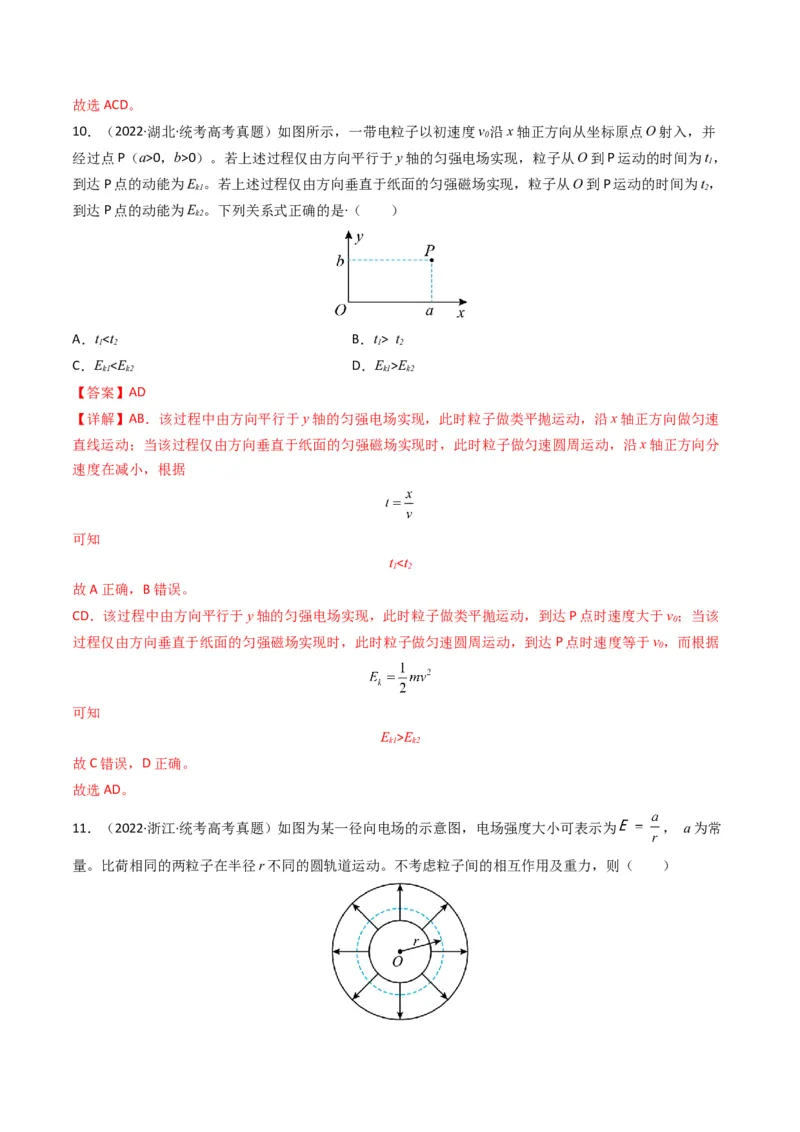

10．（2022·湖北·统考高考真题）如图所示，一带电粒子以初速度v 沿x轴正方向从坐标原点О射入，并
0
经过点P（a>0，b>0）。若上述过程仅由方向平行于y轴的匀强电场实现，粒子从О到Р运动的时间为t，
1
到达Р点的动能为E 。若上述过程仅由方向垂直于纸面的匀强磁场实现，粒子从O到Р运动的时间为t，
k1 2
到达Р点的动能为E 。下列关系式正确的是·（ ）
k2
A．t t
1 2 1 2
C．E E
k1 k2 k1 k2
【答案】AD
【详解】AB．该过程中由方向平行于y轴的匀强电场实现，此时粒子做类平抛运动，沿x轴正方向做匀速
直线运动；当该过程仅由方向垂直于纸面的匀强磁场实现时，此时粒子做匀速圆周运动，沿x轴正方向分
速度在减小，根据
可知
tE
k1 k2
故C错误，D正确。
故选AD。
11．（2022·浙江·统考高考真题）如图为某一径向电场的示意图，电场强度大小可表示为 ， a为常

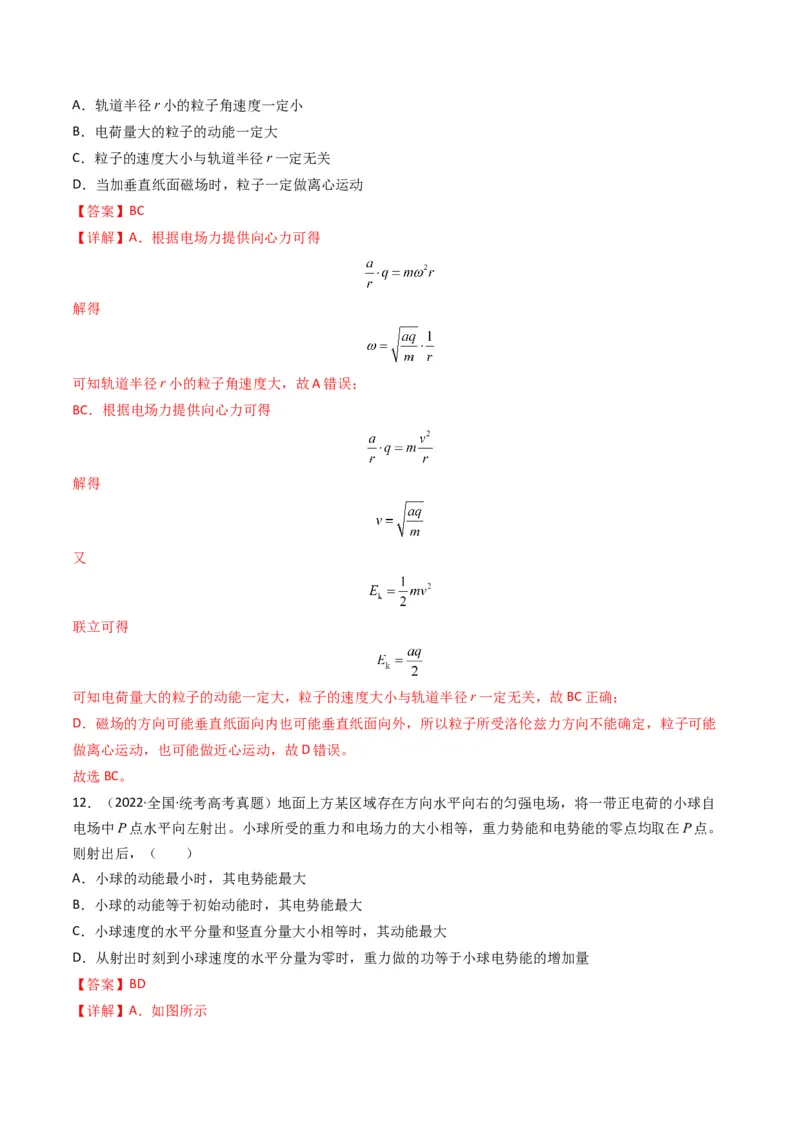

量。比荷相同的两粒子在半径r不同的圆轨道运动。不考虑粒子间的相互作用及重力，则（ ）A．轨道半径r小的粒子角速度一定小
B．电荷量大的粒子的动能一定大
C．粒子的速度大小与轨道半径r一定无关
D．当加垂直纸面磁场时，粒子一定做离心运动
【答案】BC
【详解】A．根据电场力提供向心力可得
解得
可知轨道半径r小的粒子角速度大，故A错误；
BC．根据电场力提供向心力可得
解得
又
联立可得
可知电荷量大的粒子的动能一定大，粒子的速度大小与轨道半径r一定无关，故BC正确；
D．磁场的方向可能垂直纸面向内也可能垂直纸面向外，所以粒子所受洛伦兹力方向不能确定，粒子可能
做离心运动，也可能做近心运动，故D错误。
故选BC。
12．（2022·全国·统考高考真题）地面上方某区域存在方向水平向右的匀强电场，将一带正电荷的小球自
电场中Р点水平向左射出。小球所受的重力和电场力的大小相等，重力势能和电势能的零点均取在Р点。
则射出后，（ ）
A．小球的动能最小时，其电势能最大
B．小球的动能等于初始动能时，其电势能最大
C．小球速度的水平分量和竖直分量大小相等时，其动能最大
D．从射出时刻到小球速度的水平分量为零时，重力做的功等于小球电势能的增加量
【答案】BD
【详解】A．如图所示故等效重力 的方向与水平成 。
当 时速度最小为 ，由于此时 存在水平分量，电场力还可以向左做负功，故此时电势能不是
最大，故A错误；
BD．水平方向上
在竖直方向上
由于
，得
如图所示，小球的动能等于末动能。由于此时速度没有水平分量，故电势能最大。由动能定理可知
则重力做功等于小球电势能的增加量， 故BD正确；
C．当如图中v 所示时，此时速度水平分量与竖直分量相等，动能最小，故C错误；
1
故选BD。
13．（2022·全国·统考高考真题）一种可用于卫星上的带电粒子探测装置，由两个同轴的半圆柱形带电导
体极板（半径分别为R和 ）和探测器组成，其横截面如图（a）所示，点O为圆心。在截面内，极板
间各点的电场强度大小与其到O点的距离成反比，方向指向O点。4个带正电的同种粒子从极板间通过，
到达探测器。不计重力。粒子1、2做圆周运动，圆的圆心为O、半径分别为 、 ；粒
子3从距O点 的位置入射并从距O点 的位置出射；粒子4从距O点 的位置入射并从距O点 的位置
出射，轨迹如图（b）中虚线所示。则（ ）A．粒子3入射时的动能比它出射时的大
B．粒子4入射时的动能比它出射时的大
C．粒子1入射时的动能小于粒子2入射时的动能
D．粒子1入射时的动能大于粒子3入射时的动能
【答案】BD
【详解】C．在截面内，极板间各点的电场强度大小与其到O点的距离成反比，可设为
带正电的同种粒子1、2在均匀辐向电场中做匀速圆周运动，则有
，
可得
即粒子1入射时的动能等于粒子2入射时的动能，故C错误；
A．粒子3从距O点 的位置入射并从距O点 的位置出射，做向心运动，电场力做正功，则动能增大，
粒子3入射时的动能比它出射时的小，故A错误；
B．粒子4从距O点 的位置入射并从距O点 的位置出射，做离心运动，电场力做负功，则动能减小，
粒子4入射时的动能比它出射时的大，故B正确；
D．粒子3做向心运动，有
可得
粒子1入射时的动能大于粒子3入射时的动能，故D正确；

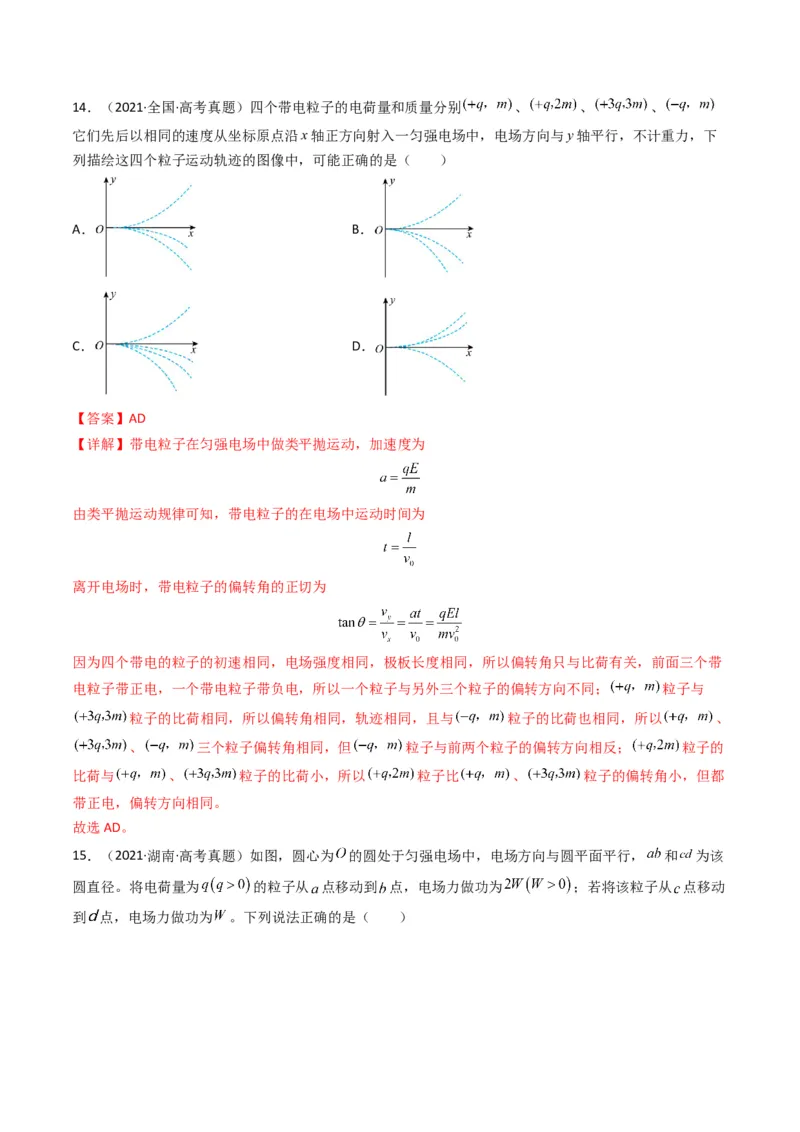

故选BD。14．（2021·全国·高考真题）四个带电粒子的电荷量和质量分别 、 、 、
它们先后以相同的速度从坐标原点沿x轴正方向射入一匀强电场中，电场方向与y轴平行，不计重力，下
列描绘这四个粒子运动轨迹的图像中，可能正确的是（ ）
A． B．
C． D．
【答案】AD
【详解】带电粒子在匀强电场中做类平抛运动，加速度为
由类平抛运动规律可知，带电粒子的在电场中运动时间为
离开电场时，带电粒子的偏转角的正切为
因为四个带电的粒子的初速相同，电场强度相同，极板长度相同，所以偏转角只与比荷有关，前面三个带
电粒子带正电，一个带电粒子带负电，所以一个粒子与另外三个粒子的偏转方向不同； 粒子与
粒子的比荷相同，所以偏转角相同，轨迹相同，且与 粒子的比荷也相同，所以 、
、 三个粒子偏转角相同，但 粒子与前两个粒子的偏转方向相反； 粒子的
比荷与 、 粒子的比荷小，所以 粒子比 、 粒子的偏转角小，但都
带正电，偏转方向相同。
故选AD。

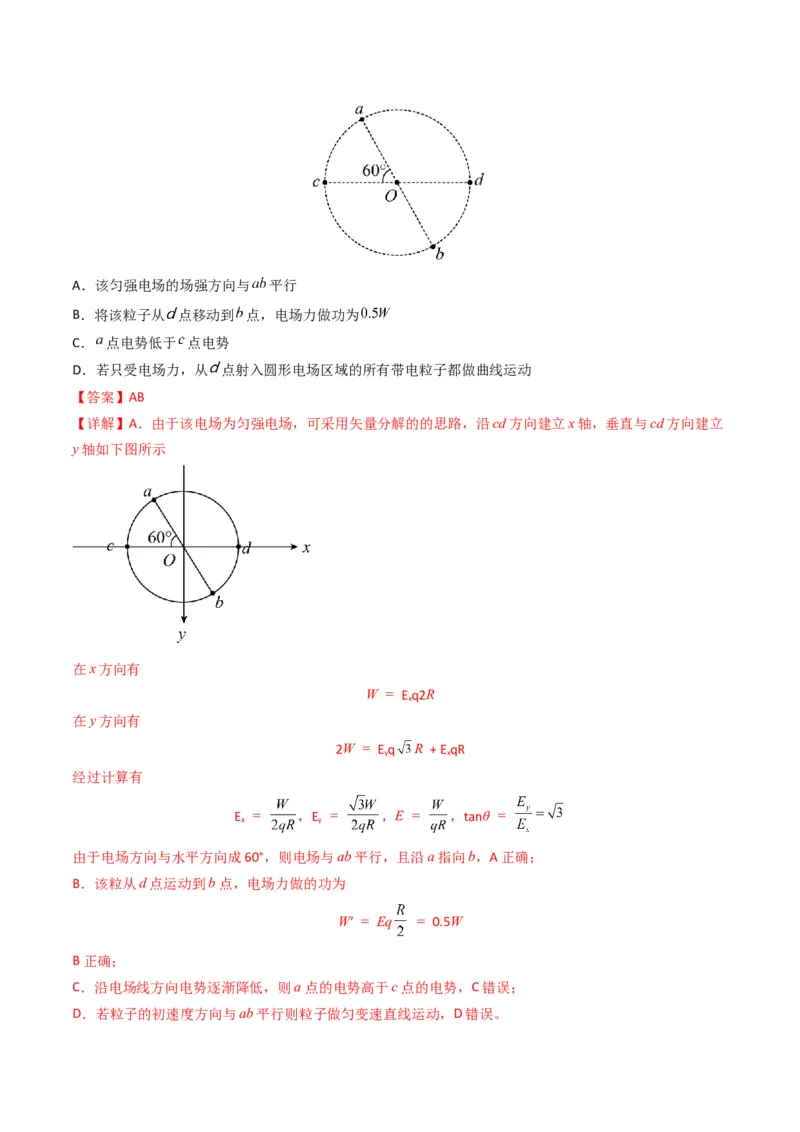

15．（2021·湖南·高考真题）如图，圆心为 的圆处于匀强电场中，电场方向与圆平面平行， 和 为该
圆直径。将电荷量为 的粒子从 点移动到 点，电场力做功为 ；若将该粒子从 点移动
到 点，电场力做功为 。下列说法正确的是（ ）A．该匀强电场的场强方向与 平行
B．将该粒子从 点移动到 点，电场力做功为
C． 点电势低于 点电势
D．若只受电场力，从 点射入圆形电场区域的所有带电粒子都做曲线运动
【答案】AB
【详解】A．由于该电场为匀强电场，可采用矢量分解的的思路，沿cd方向建立x轴，垂直与cd方向建立
y轴如下图所示
在x方向有
W = Eq2R
x
在y方向有
2W = Eq R + EqR
y x
经过计算有
E = ，E = ，E = ，tanθ =
x y
由于电场方向与水平方向成60°，则电场与ab平行，且沿a指向b，A正确；
B．该粒从d点运动到b点，电场力做的功为
W′ = Eq = 0.5W
B正确；
C．沿电场线方向电势逐渐降低，则a点的电势高于c点的电势，C错误；
D．若粒子的初速度方向与ab平行则粒子做匀变速直线运动，D错误。故选AB。
三、解答题

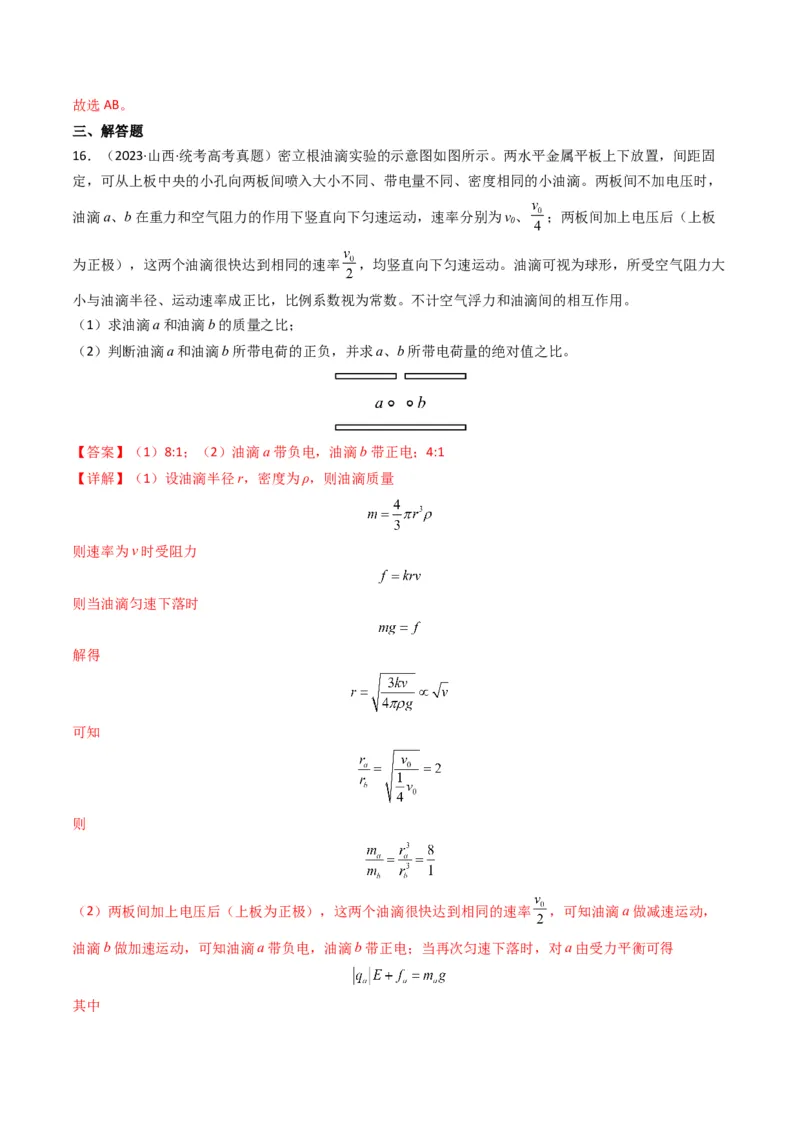

16．（2023·山西·统考高考真题）密立根油滴实验的示意图如图所示。两水平金属平板上下放置，间距固
定，可从上板中央的小孔向两板间喷入大小不同、带电量不同、密度相同的小油滴。两板间不加电压时，
油滴a、b在重力和空气阻力的作用下竖直向下匀速运动，速率分别为v、 ；两板间加上电压后（上板
0
为正极），这两个油滴很快达到相同的速率 ，均竖直向下匀速运动。油滴可视为球形，所受空气阻力大
小与油滴半径、运动速率成正比，比例系数视为常数。不计空气浮力和油滴间的相互作用。
（1）求油滴a和油滴b的质量之比；
（2）判断油滴a和油滴b所带电荷的正负，并求a、b所带电荷量的绝对值之比。
【答案】（1）8:1；（2）油滴a带负电，油滴b带正电；4:1
【详解】（1）设油滴半径r，密度为ρ，则油滴质量
则速率为v时受阻力
则当油滴匀速下落时
解得
可知
则
（2）两板间加上电压后（上板为正极），这两个油滴很快达到相同的速率 ，可知油滴a做减速运动，
油滴b做加速运动，可知油滴a带负电，油滴b带正电；当再次匀速下落时，对a由受力平衡可得
其中对b由受力平衡可得
其中
联立解得
17．（2023·北京·统考高考真题）某种负离子空气净化原理如图所示。由空气和带负电的灰尘颗粒物（视
为小球）组成的混合气流进入由一对平行金属板构成的收集器。在收集器中，空气和带电颗粒沿板方向的
速度 保持不变。在匀强电场作用下，带电颗粒打到金属板上被收集，已知金属板长度为L，间距为d、
不考虑重力影响和颗粒间相互作用。
（1）若不计空气阻力，质量为m、电荷量为 的颗粒恰好全部被收集，求两金属板间的电压 ；
（2）若计空气阻力，颗粒所受阻力与其相对于空气的速度v方向相反，大小为 ，其中r为颗粒的
半径，k为常量。假设颗粒在金属板间经极短时间加速达到最大速度。
a、半径为R、电荷量为 的颗粒恰好全部被收集，求两金属板间的电压 ；
b、已知颗粒的电荷量与其半径的平方成正比，进入收集器的均匀混合气流包含了直径为 和 的
两种颗粒，若 的颗粒恰好100%被收集，求 的颗粒被收集的百分比。
【答案】（1） ；（2）a、 ；b、25%

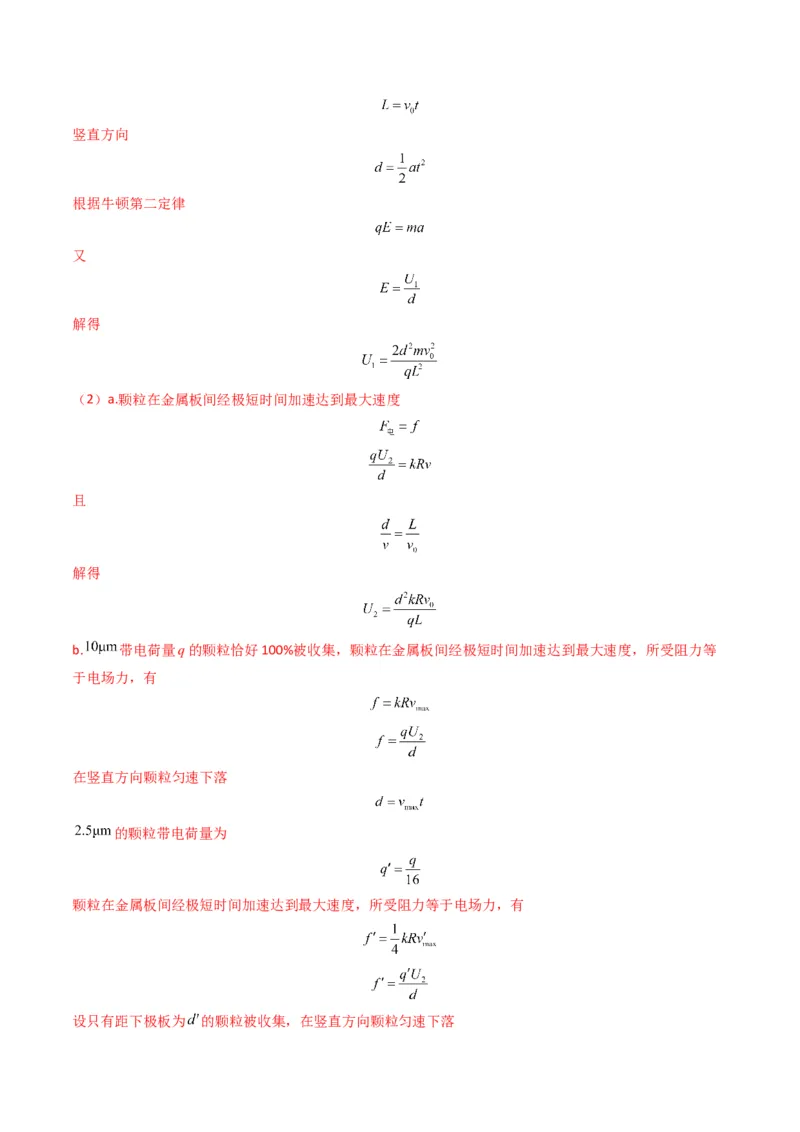

【详解】（1）只要紧靠上极板的颗粒能够落到收集板右侧，颗粒就能够全部收集，水平方向有竖直方向
根据牛顿第二定律
又
解得
（2）a.颗粒在金属板间经极短时间加速达到最大速度
且
解得
b. 带电荷量q的颗粒恰好100%被收集，颗粒在金属板间经极短时间加速达到最大速度，所受阻力等
于电场力，有
在竖直方向颗粒匀速下落
的颗粒带电荷量为
颗粒在金属板间经极短时间加速达到最大速度，所受阻力等于电场力，有
设只有距下极板为 的颗粒被收集，在竖直方向颗粒匀速下落解得
的颗粒被收集的百分比

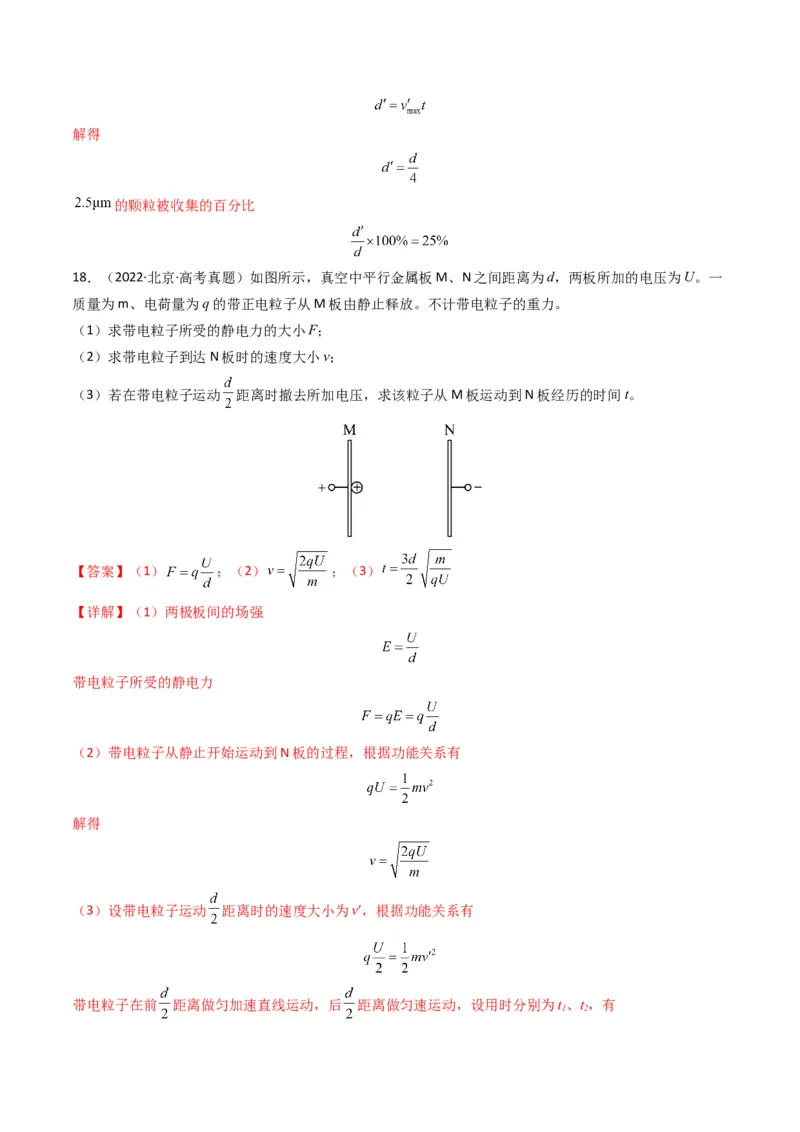

18．（2022·北京·高考真题）如图所示，真空中平行金属板M、N之间距离为d，两板所加的电压为U。一
质量为m、电荷量为q的带正电粒子从M板由静止释放。不计带电粒子的重力。
（1）求带电粒子所受的静电力的大小F；
（2）求带电粒子到达N板时的速度大小v；
（3）若在带电粒子运动 距离时撤去所加电压，求该粒子从M板运动到N板经历的时间t。
【答案】（1） ；（2） ；（3）
【详解】（1）两极板间的场强
带电粒子所受的静电力
（2）带电粒子从静止开始运动到N板的过程，根据功能关系有
解得
（3）设带电粒子运动 距离时的速度大小为v′，根据功能关系有
带电粒子在前 距离做匀加速直线运动，后 距离做匀速运动，设用时分别为t、t，有
1 2，
则该粒子从M板运动到N板经历的时间
19．（2022·江苏·高考真题）某装置用电场控制带电粒子运动，工作原理如图所示，矩形 区域内存
在多层紧邻的匀强电场，每层的高度均为d，电场强度大小均为E，方向沿竖直方向交替变化， 边长为
， 边长为 ，质量为m、电荷量为 的粒子流从装置左端中点射入电场，粒子初动能为 ，入
射角为 ，在纸面内运动，不计重力及粒子间的相互作用力。
（1）当 时，若粒子能从 边射出，求该粒子通过电场的时间t；
（2）当 时，若粒子从 边射出电场时与轴线 的距离小于d，求入射角 的范围；
（3）当 ，粒子在 为 范围内均匀射入电场，求从 边出射的粒子与入射粒子的数量
之比 。
【答案】（1） ；（2） 或 ；（3）
【详解】（1）电场方向竖直向上，粒子所受电场力在竖直方向上，粒子在水平方向上做匀速直线运动，
速度分解如图所示

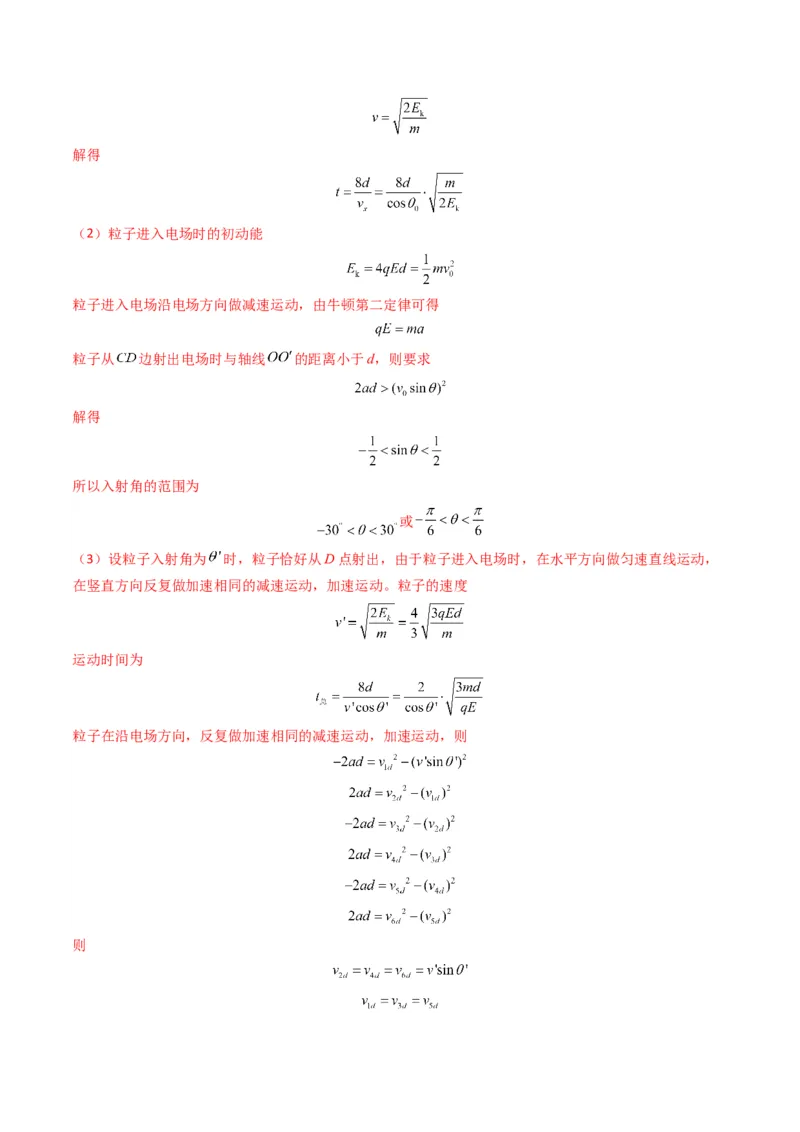

粒子在水平方向的速度为
根据 可知解得
（2）粒子进入电场时的初动能
粒子进入电场沿电场方向做减速运动，由牛顿第二定律可得
粒子从 边射出电场时与轴线 的距离小于d，则要求
解得
所以入射角的范围为
或

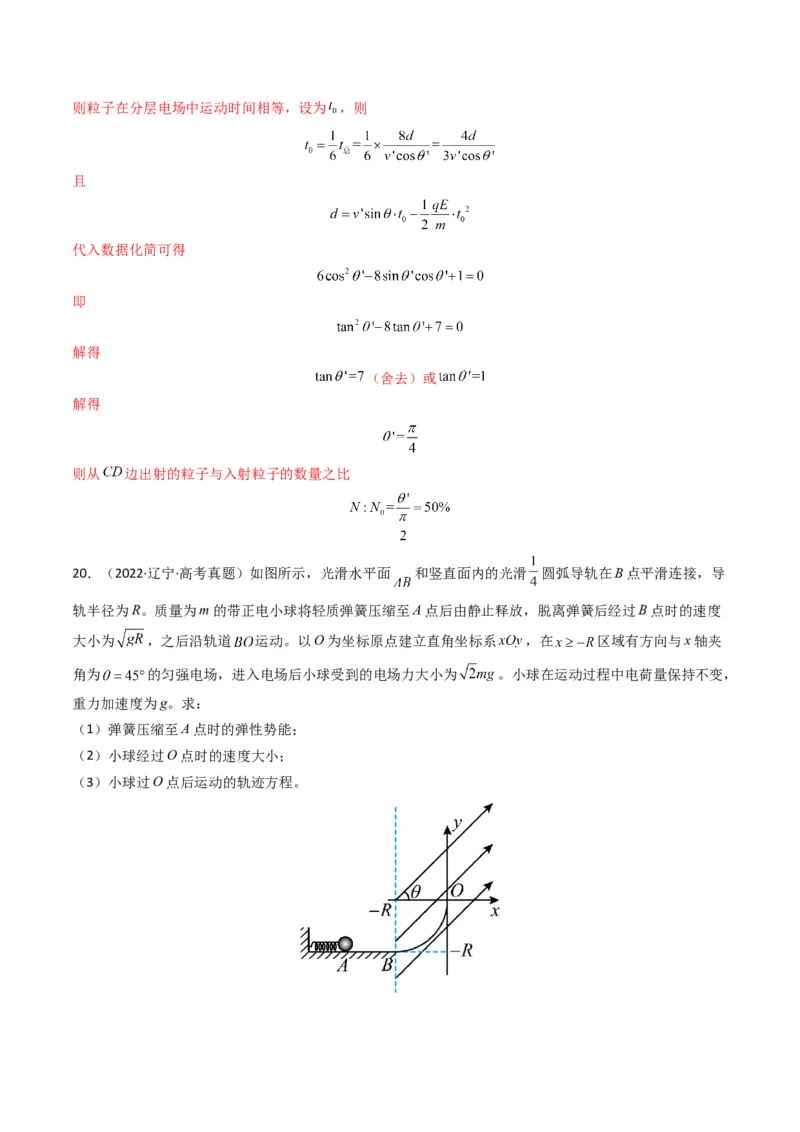

（3）设粒子入射角为 时，粒子恰好从D点射出，由于粒子进入电场时，在水平方向做匀速直线运动，
在竖直方向反复做加速相同的减速运动，加速运动。粒子的速度
运动时间为
粒子在沿电场方向，反复做加速相同的减速运动，加速运动，则
则则粒子在分层电场中运动时间相等，设为 ，则
且
代入数据化简可得
即
解得
（舍去）或
解得
则从 边出射的粒子与入射粒子的数量之比
20．（2022·辽宁·高考真题）如图所示，光滑水平面 和竖直面内的光滑 圆弧导轨在B点平滑连接，导
轨半径为R。质量为m的带正电小球将轻质弹簧压缩至A点后由静止释放，脱离弹簧后经过B点时的速度
大小为 ，之后沿轨道 运动。以O为坐标原点建立直角坐标系 ，在 区域有方向与x轴夹
角为 的匀强电场，进入电场后小球受到的电场力大小为 。小球在运动过程中电荷量保持不变，
重力加速度为g。求：
（1）弹簧压缩至A点时的弹性势能；
（2）小球经过O点时的速度大小；
（3）小球过O点后运动的轨迹方程。【答案】（1） ；（2） ；（3）
【详解】（1）小球从A到B，根据能量守恒定律得
（2）小球从B到O，根据动能定理有
解得
（3）小球运动至O点时速度竖直向上，受电场力和重力作用，将电场力分解到x轴和y轴，则x轴方向有
竖直方向有
解得
，
说明小球从O点开始以后的运动为x轴方向做初速度为零的匀加速直线运动，y轴方向做匀速直线运动，
即做类平抛运动，则有
，
联立解得小球过O点后运动的轨迹方程

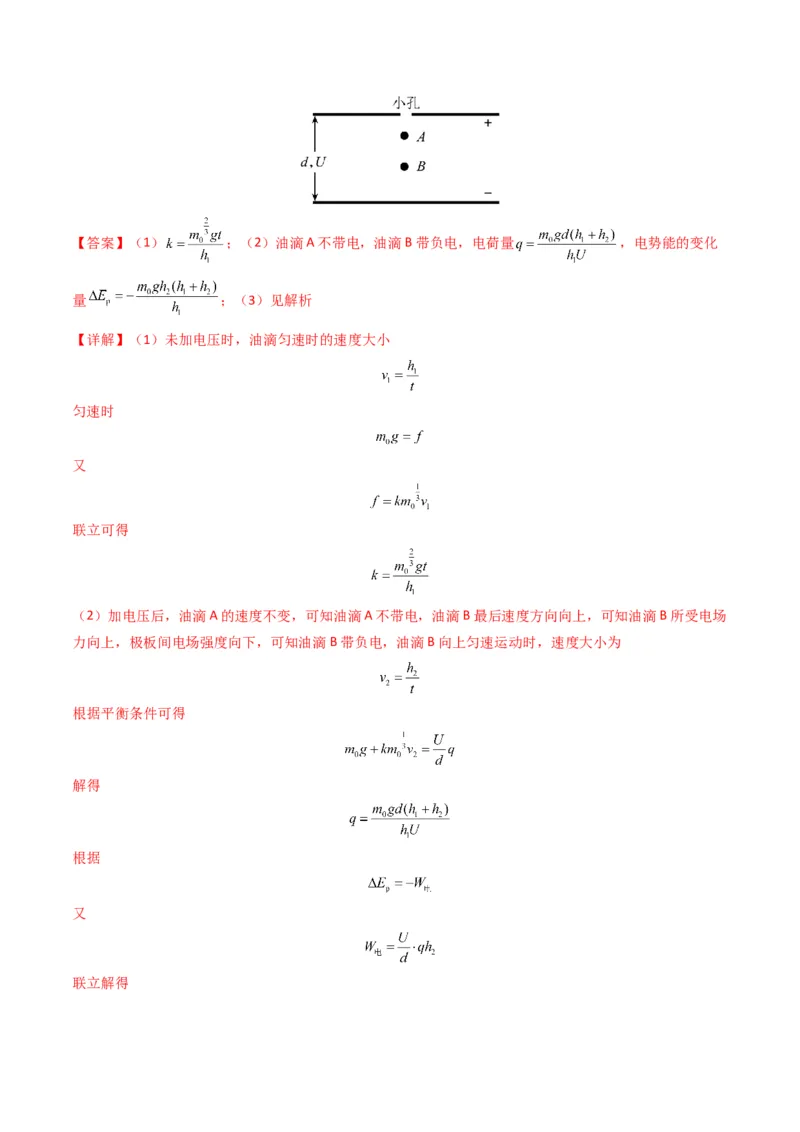

21．（2022·广东·高考真题）密立根通过观测油滴的运动规律证明了电荷的量子性，因此获得了1923年的
诺贝尔奖。图是密立根油滴实验的原理示意图，两个水平放置、相距为d的足够大金属极板，上极板中央
有一小孔。通过小孔喷入一些小油滴，由于碰撞或摩擦，部分油滴带上了电荷。有两个质量均为 、位于
同一竖直线上的球形小油滴A和B，在时间t内都匀速下落了距离 。此时给两极板加上电压U（上极板接
正极），A继续以原速度下落，B经过一段时间后向上匀速运动。B在匀速运动时间t内上升了距离
，随后与A合并，形成一个球形新油滴，继续在两极板间运动直至匀速。已知球形油滴受到的
空气阻力大小为 ，其中k为比例系数，m为油滴质量，v为油滴运动速率，不计空气浮力，重力
加速度为g。求：
（1）比例系数k；
（2）油滴A、B的带电量和电性；B上升距离 电势能的变化量；
（3）新油滴匀速运动速度的大小和方向。【答案】（1） ；（2）油滴A不带电，油滴B带负电，电荷量 ，电势能的变化
量 ；（3）见解析
【详解】（1）未加电压时，油滴匀速时的速度大小
匀速时
又
联立可得
（2）加电压后，油滴A的速度不变，可知油滴A不带电，油滴B最后速度方向向上，可知油滴B所受电场
力向上，极板间电场强度向下，可知油滴B带负电，油滴B向上匀速运动时，速度大小为
根据平衡条件可得
解得
根据
又

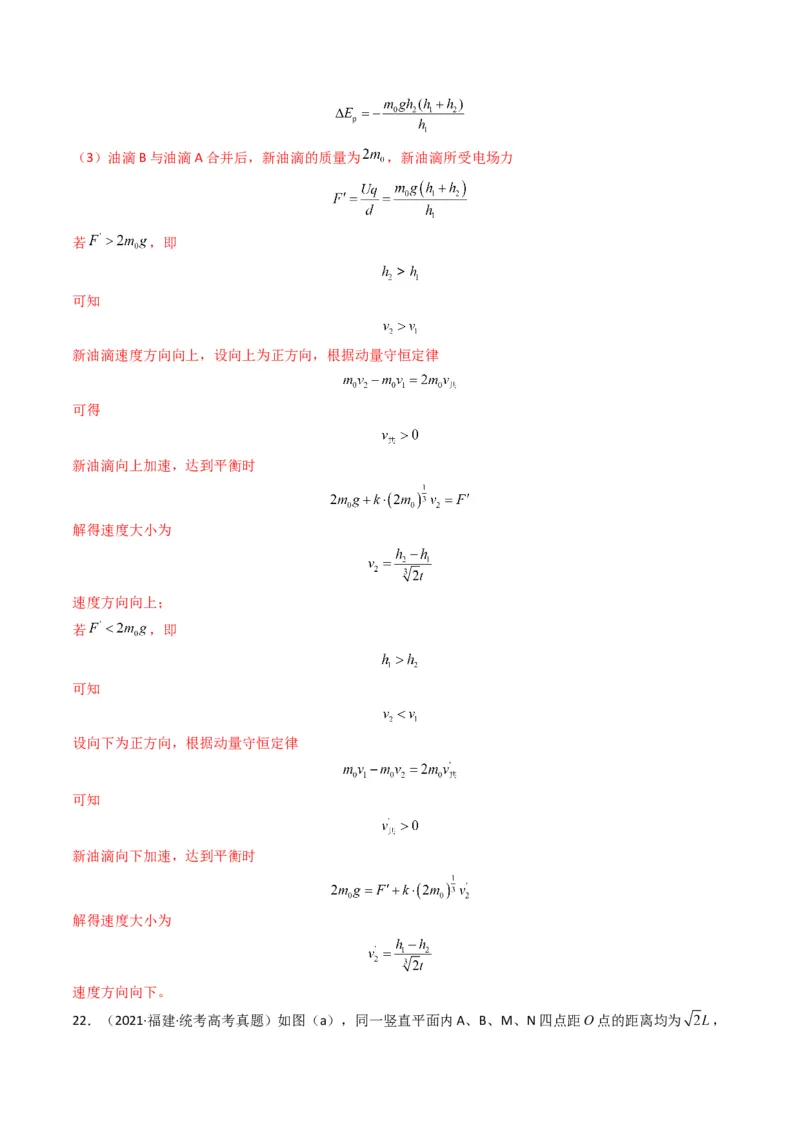

联立解得（3）油滴B与油滴A合并后，新油滴的质量为 ，新油滴所受电场力
若 ，即
可知
新油滴速度方向向上，设向上为正方向，根据动量守恒定律
可得
新油滴向上加速，达到平衡时
解得速度大小为
速度方向向上；
若 ，即
可知
设向下为正方向，根据动量守恒定律
可知
新油滴向下加速，达到平衡时
解得速度大小为
速度方向向下。

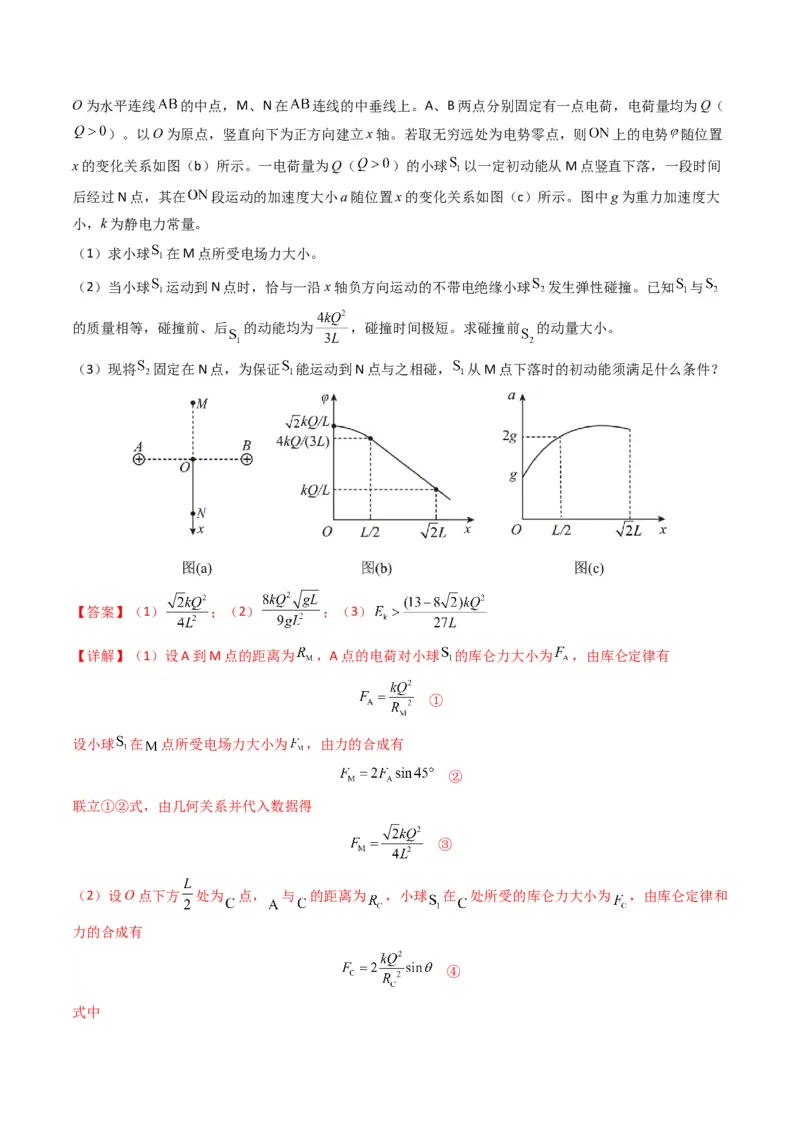

22．（2021·福建·统考高考真题）如图（a），同一竖直平面内A、B、M、N四点距O点的距离均为 ，O为水平连线 的中点，M、N在 连线的中垂线上。A、B两点分别固定有一点电荷，电荷量均为Q（
）。以O为原点，竖直向下为正方向建立x轴。若取无穷远处为电势零点，则 上的电势 随位置
x的变化关系如图（b）所示。一电荷量为Q（ ）的小球 以一定初动能从M点竖直下落，一段时间
后经过N点，其在 段运动的加速度大小a随位置x的变化关系如图（c）所示。图中g为重力加速度大
小，k为静电力常量。
（1）求小球 在M点所受电场力大小。
（2）当小球 运动到N点时，恰与一沿x轴负方向运动的不带电绝缘小球 发生弹性碰撞。已知 与
的质量相等，碰撞前、后 的动能均为 ，碰撞时间极短。求碰撞前 的动量大小。
（3）现将 固定在N点，为保证 能运动到N点与之相碰， 从M点下落时的初动能须满足什么条件？
【答案】（1） ；（2） ；（3）
【详解】（1）设A到M点的距离为 ，A点的电荷对小球 的库仑力大小为 ，由库仑定律有
①
设小球 在 点所受电场力大小为 ，由力的合成有
②
联立①②式，由几何关系并代入数据得
③

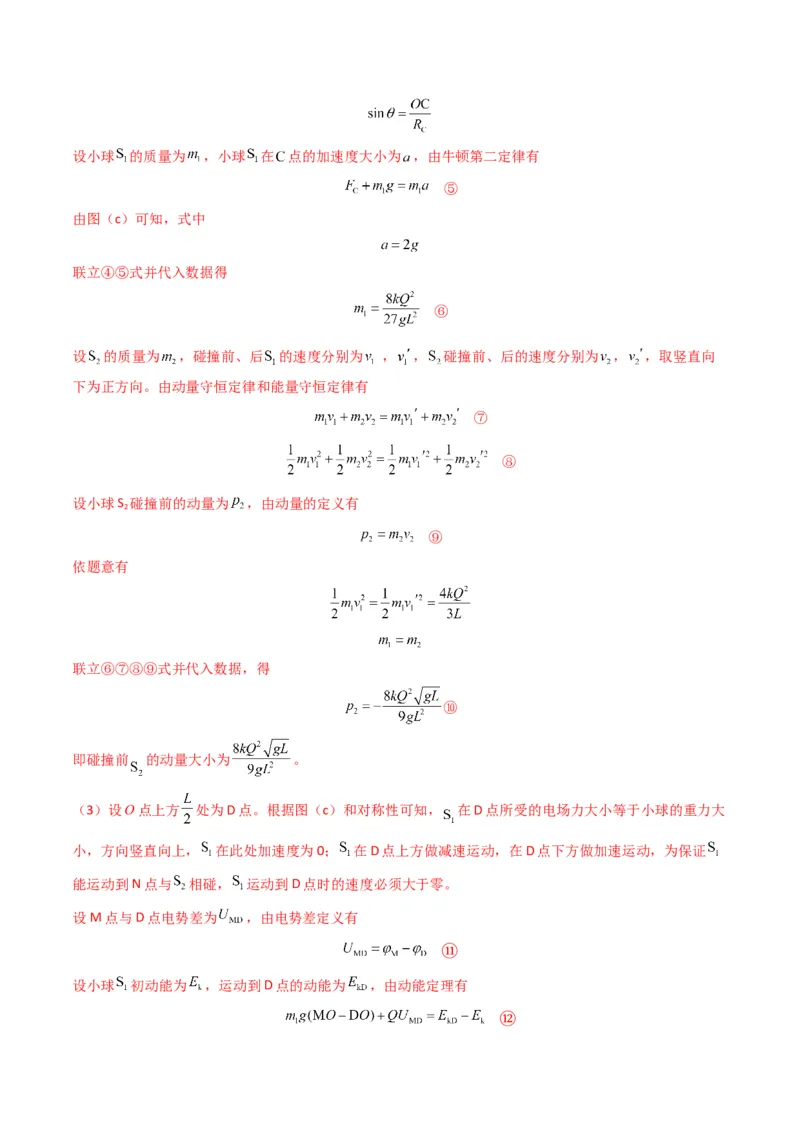

（2）设O点下方 处为 点， 与 的距离为 ，小球 在 处所受的库仑力大小为 ，由库仑定律和
力的合成有
④
式中设小球 的质量为 ，小球 在 点的加速度大小为 ，由牛顿第二定律有
⑤
由图（c）可知，式中
联立④⑤式并代入数据得
⑥
设 的质量为 ，碰撞前、后 的速度分别为 ， ， 碰撞前、后的速度分别为 ， ，取竖直向
下为正方向。由动量守恒定律和能量守恒定律有
⑦
⑧
设小球S 碰撞前的动量为 ，由动量的定义有
2
⑨
依题意有
联立⑥⑦⑧⑨式并代入数据，得
⑩
即碰撞前 的动量大小为 。
（3）设O点上方 处为D点。根据图（c）和对称性可知， 在D点所受的电场力大小等于小球的重力大
小，方向竖直向上， 在此处加速度为0； 在D点上方做减速运动，在D点下方做加速运动，为保证
能运动到N点与 相碰， 运动到D点时的速度必须大于零。
设M点与D点电势差为 ，由电势差定义有
设小球 初动能为 ，运动到D点的动能为 ，由动能定理⑪有
⑫由对称性，D点与C点电势相等，M点与N点电势相等，⑬依据图（b）所给数据，并联立⑥ 式可得
⑪⑫⑬
⑭

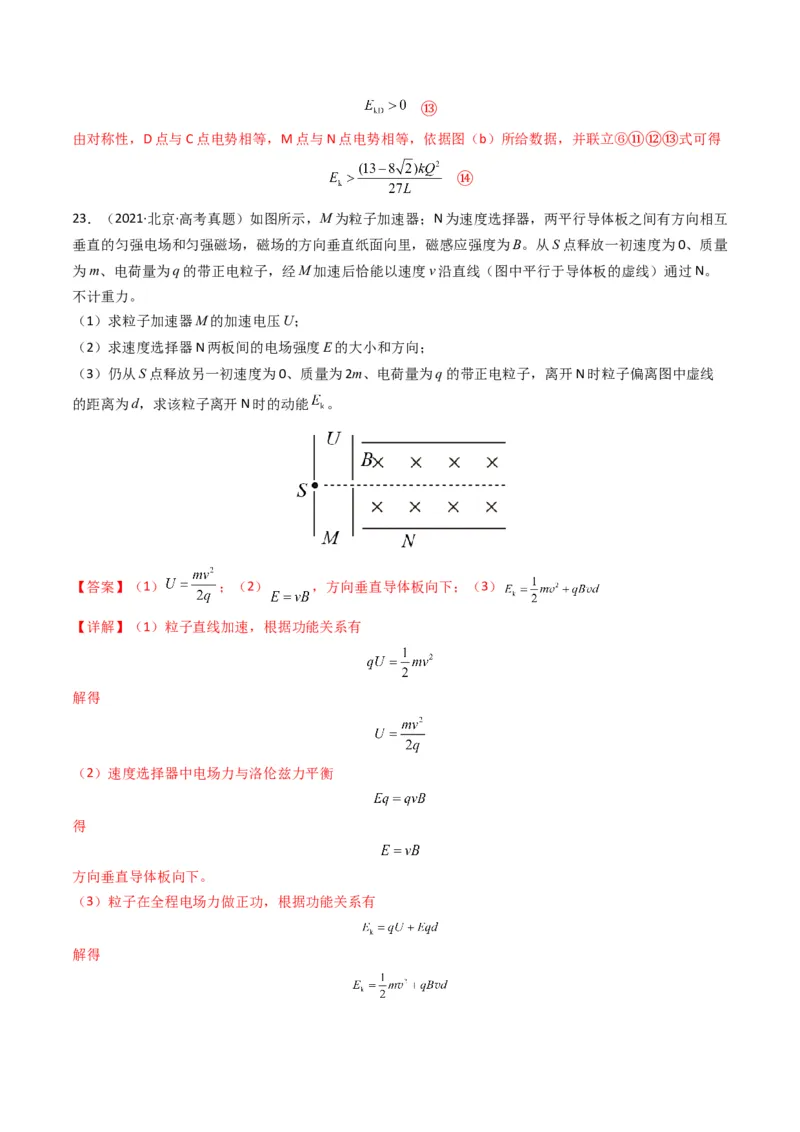

23．（2021·北京·高考真题）如图所示，M为粒子加速器；N为速度选择器，两平行导体板之间有方向相互
垂直的匀强电场和匀强磁场，磁场的方向垂直纸面向里，磁感应强度为B。从S点释放一初速度为0、质量
为m、电荷量为q的带正电粒子，经M加速后恰能以速度v沿直线（图中平行于导体板的虚线）通过N。
不计重力。
（1）求粒子加速器M的加速电压U；
（2）求速度选择器N两板间的电场强度E的大小和方向；
（3）仍从S点释放另一初速度为0、质量为2m、电荷量为q的带正电粒子，离开N时粒子偏离图中虚线
的距离为d，求该粒子离开N时的动能 。
【答案】（1） ；（2） ，方向垂直导体板向下；（3）
【详解】（1）粒子直线加速，根据功能关系有
解得
（2）速度选择器中电场力与洛伦兹力平衡
得
方向垂直导体板向下。
（3）粒子在全程电场力做正功，根据功能关系有
解得
