3.5 桥梁上部结构施工
3.5.1 梁式桥施工
一、装配式梁、板预制施工：架桥机识图、安全措施、简支梁吊装施工、简支梁先简支后吊
装施工、施工要求、大型箱梁预制及运输。
二、支架现浇施工：支架识图、施工工序、混凝土浇筑顺序及浇筑监控等。
梁式桥施工 三、移动模架逐孔现浇施工：模架组成、类型、施工工序、混凝土浇筑顺序、拆模、模架过
孔流程。
四、悬臂浇筑：挂篮组成及要求、悬臂施工流程、0块施工、悬臂浇筑施工要点、悬臂合龙
流程及要求。

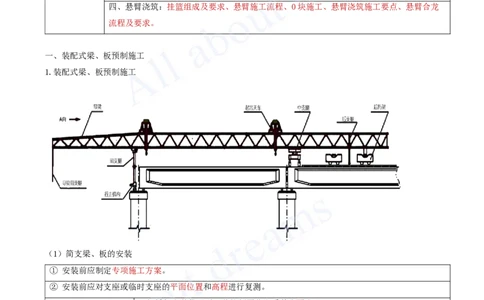

一、装配式梁、板预制施工
1.装配式梁、板预制施工
（1）简支梁、板的安装
① 安装前应制定专项施工方案。
② 安装前应对支座或临时支座的平面位置和高程进行复测。
A.架桥机安装作业时，其抗倾覆稳定系数应不小于1.3。
③ 架桥机抗倾覆稳定
B.架桥机过孔时，抗倾覆稳定系数应不小于1.5。
系数
C.不得采用将梁、板吊挂在架桥机后部配重的方式进行过孔作业。
④双导梁架桥机施工工序：梁体预制及运输、铺设轨道→架桥机及导梁拼装→试吊→架桥机前移至安装跨→支
顶前支架→运梁、喂梁→吊梁、纵移到位→降梁、横移到位→安放支座、落梁→重复第五～九步，架设下一片
梁→铰缝施工，完成整跨安装→架桥机前移至下一跨，直至完成整桥安装。[注：天一文化专有版权，未经许可不可转发或复印传播]

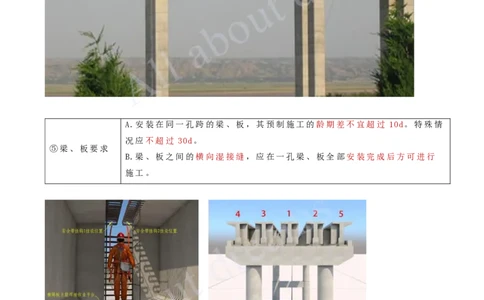

A.安装在同一孔跨的梁、板，其预制施工的龄期差不宜超过 10d。特殊情
况应不超过 30d。
⑤梁、板要求
B.梁、板之间的横向湿接缝，应在一孔梁、板全部安装完成后方可进行
施工。[注：天一文化专有版权，未经许可不可转发或复印传播]

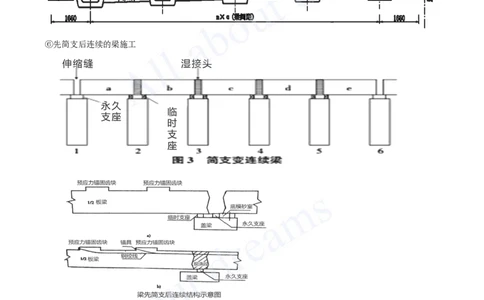

⑥先简支后连续的梁施工
安装临时支座→安放永久支座→架设预制梁→现浇梁湿接缝混凝土→浇筑梁接头
①施工工序
混凝土→张拉接头预应力钢束→拆除临时支座。
当设置进行支承时，对一片梁中的各临时支座，其顶面的相对高差应不大于
②临时支座
2mm。
③ 永久支座 应在设置湿接头底模之前安装。
④ 湿接头的混凝土浇筑 A.宜在一天中气温相对较低的时段浇筑。[注：天一文化专有版权，未经许可不可转发或复印传播]
B.湿接头混凝土的养护时间应不少于14d。
⑤ 临时支座拆除 同一片梁的临时支座应同时拆除。
2.预应力混凝土箱梁施工
① 箱梁混凝土宜一次连续浇筑完成，且宜采取水平分层、斜向推进的方式浇筑，水平分层的厚
度不得大于300mm，各层间混凝土的间隔浇筑时间不应超过其初凝时间。
（1）
② 底板混凝土宜采用设于底模处的附着式振捣器振动；腹板混凝土宜采用插入式振捣器及附着
混凝土浇筑
式振捣器辅助振捣。
及振捣设备

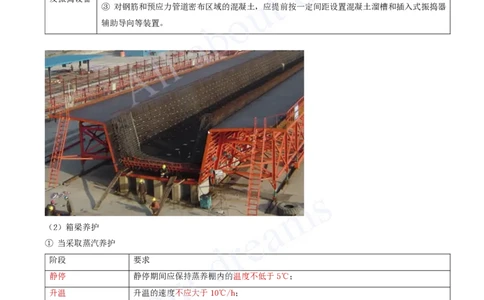

③ 对钢筋和预应力管道密布区域的混凝土，应提前按一定间距设置混凝土溜槽和插入式振捣器
辅助导向等装置。
（2）箱梁养护
① 当采取蒸汽养护
阶段 要求
静停 静停期间应保持蒸养棚内的温度不低于5℃；
升温 升温的速度不应大于10℃/h；
恒温 恒温时应将温度控制在50℃以下；
降温 降温的速度不应大于5℃/h；
自然养护 进入自然养护阶段，且养护时间不宜少于7d。
梁体混凝土表层的温度与环境温度之差应不大于15℃。
② 当采取自然养护
环境湿度 养护时间[注：天一文化专有版权，未经许可不可转发或复印传播]
环境相对湿度小于60% 不宜少于28d
相对湿度大于或等于60% 不宜少于14d
张拉阶段 张拉条件
① 抗压强度：达到设计强度的1/3以上。
初张拉 ② 弹性模量：不低于设计值的50%。
（3）张拉
③ 张拉应力：不应超过设计张拉控制应力的1/3。
① 混凝土抗压强度：达到设计强度的80%。
终张拉
② 弹性模量：不小于设计值的80%。
（4）封端 封端应采用无收缩混凝土，其强度应符合设计规定，并应严格控制梁体长度。
① 运梁车运输箱梁路线坡度
A.纵向坡度：应不大于3%。
B.横向坡度：应不大于4%。
（5）箱梁运输
② 运梁车运输箱梁速度
A.重载运行时的速度宜控制在5km/h以内。
B.曲线、坡道地段应严格控制在3km/h以内。
二、桥梁上部结构支架施工
1.支架现浇施工工序
地基处理→支架搭设→模板系统安装→支架加载预压→（底板、腹板）钢筋及预应力安装→内模安装→（顶板
钢筋及预应力管道安装）→混凝土浇筑→混凝土养护→预应力张拉→预应力孔道压浆→落架、模板支架拆除。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.地基处理
地基应采取换填压实、混凝土条形基础、桩基础加混凝土横梁等处理形式，使其具有足够的承载力。
3.混凝土的浇筑
① 在顺桥向宜从低处向高处进行浇筑。
（1）浇筑顺序
② 在横桥向宜对称进行浇筑。
（2）浇筑监控：①支架的变形、位移；②节点和卸架设备的压缩；
③支架地基的沉降
