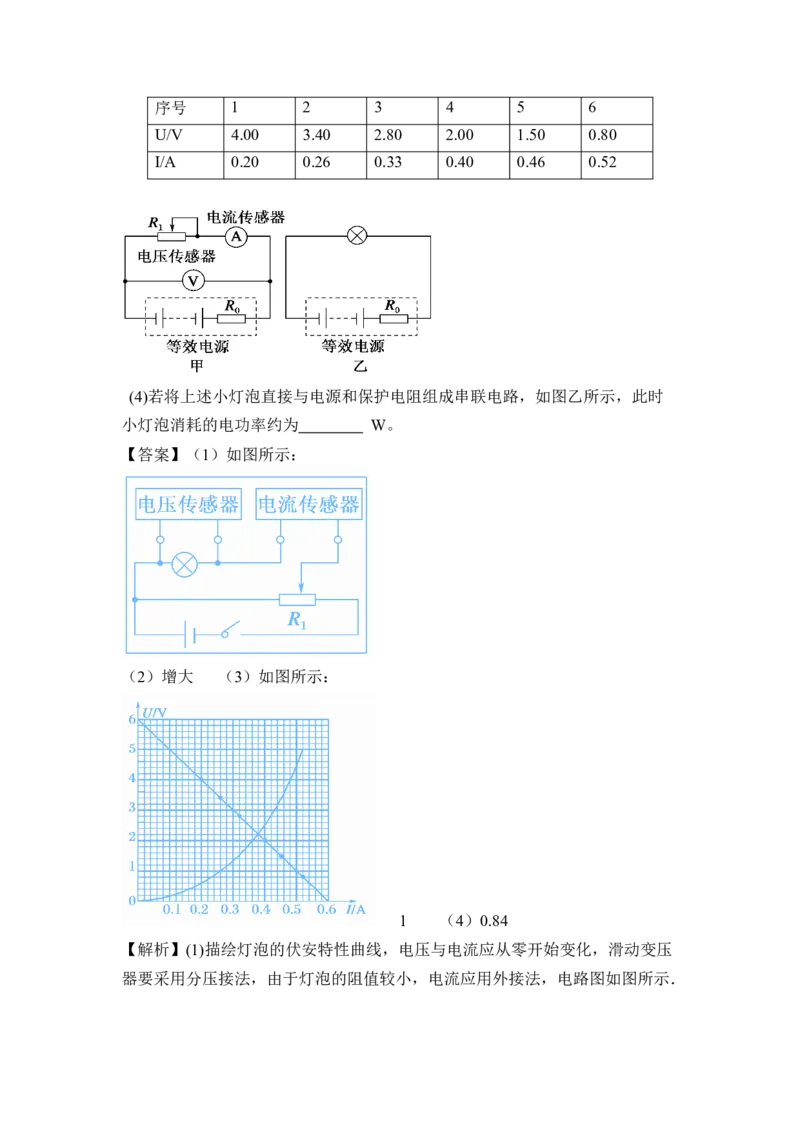

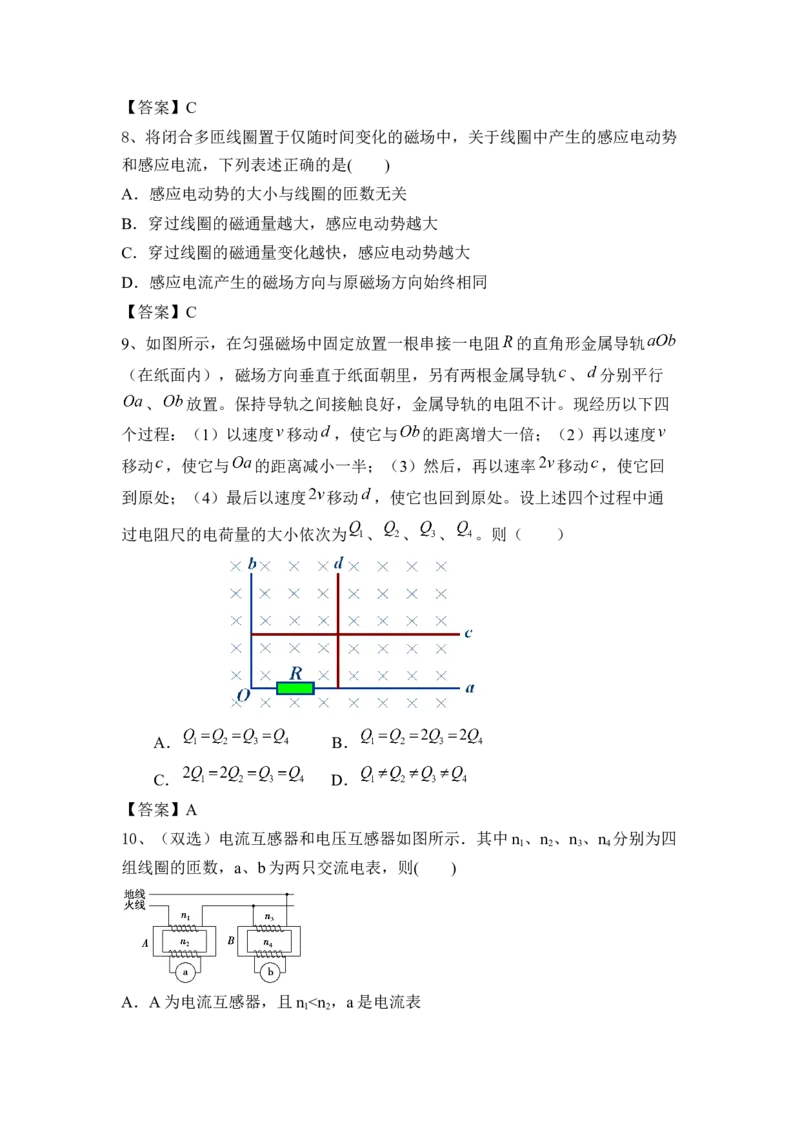

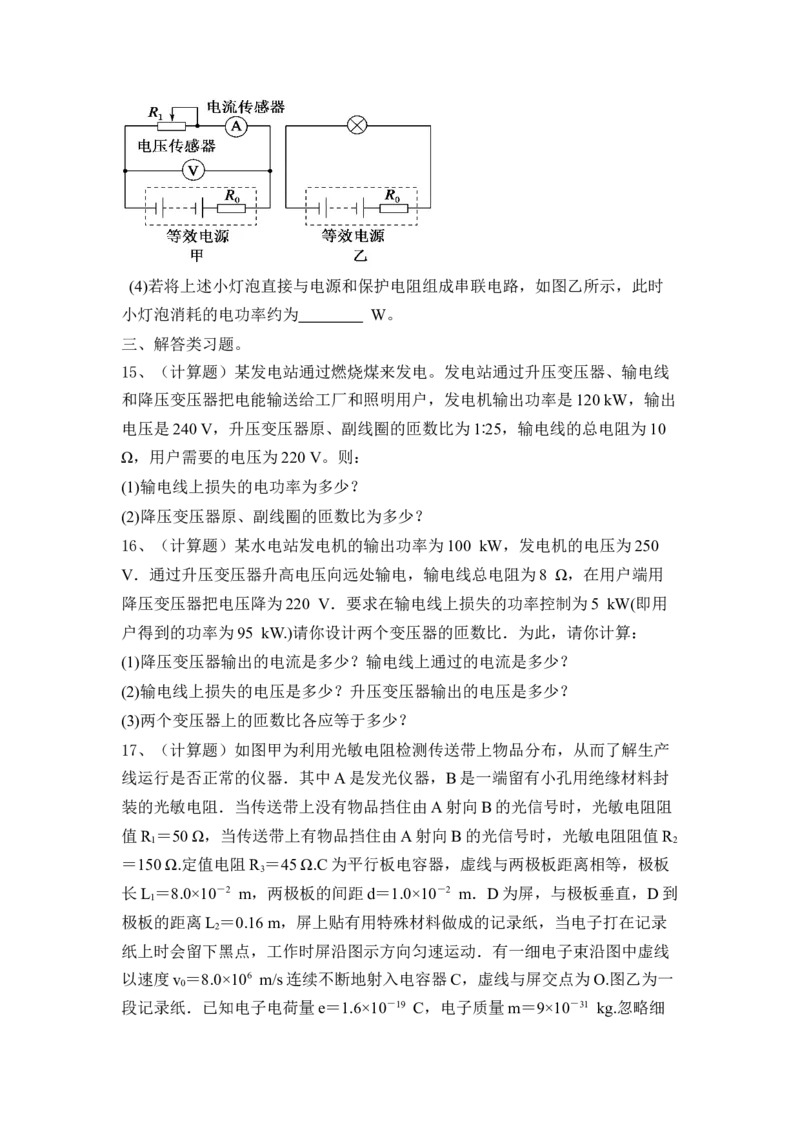

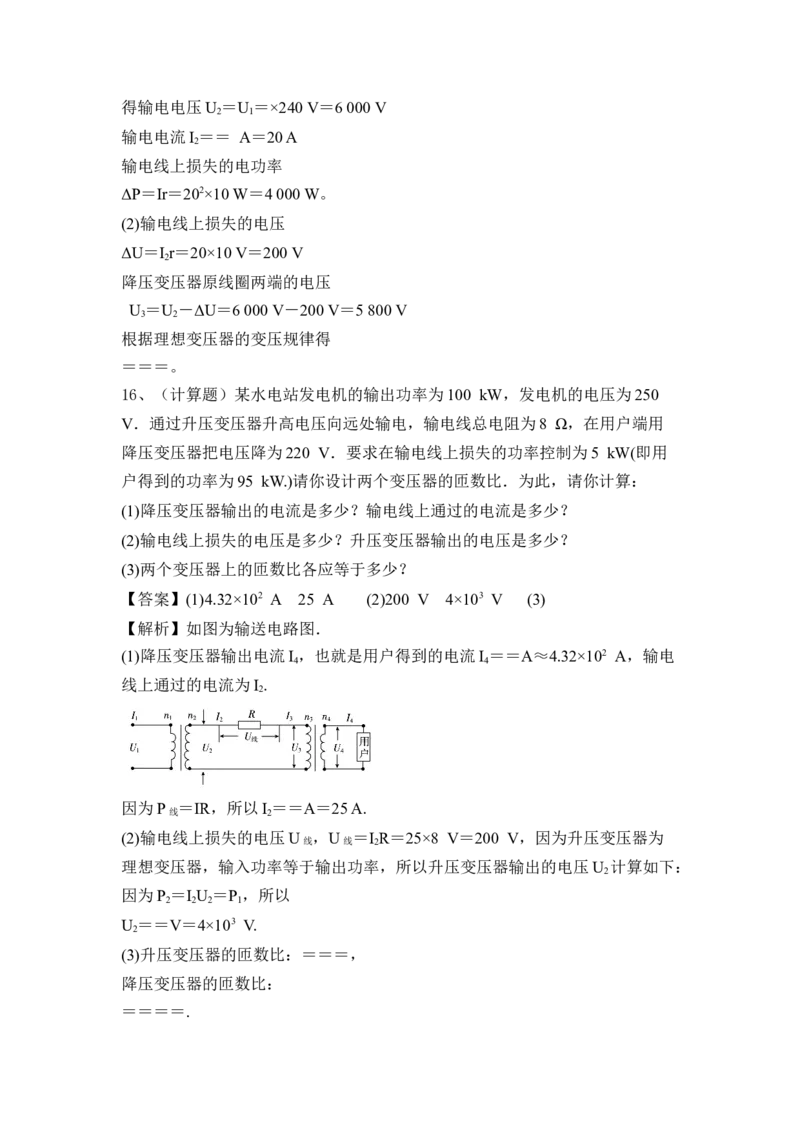

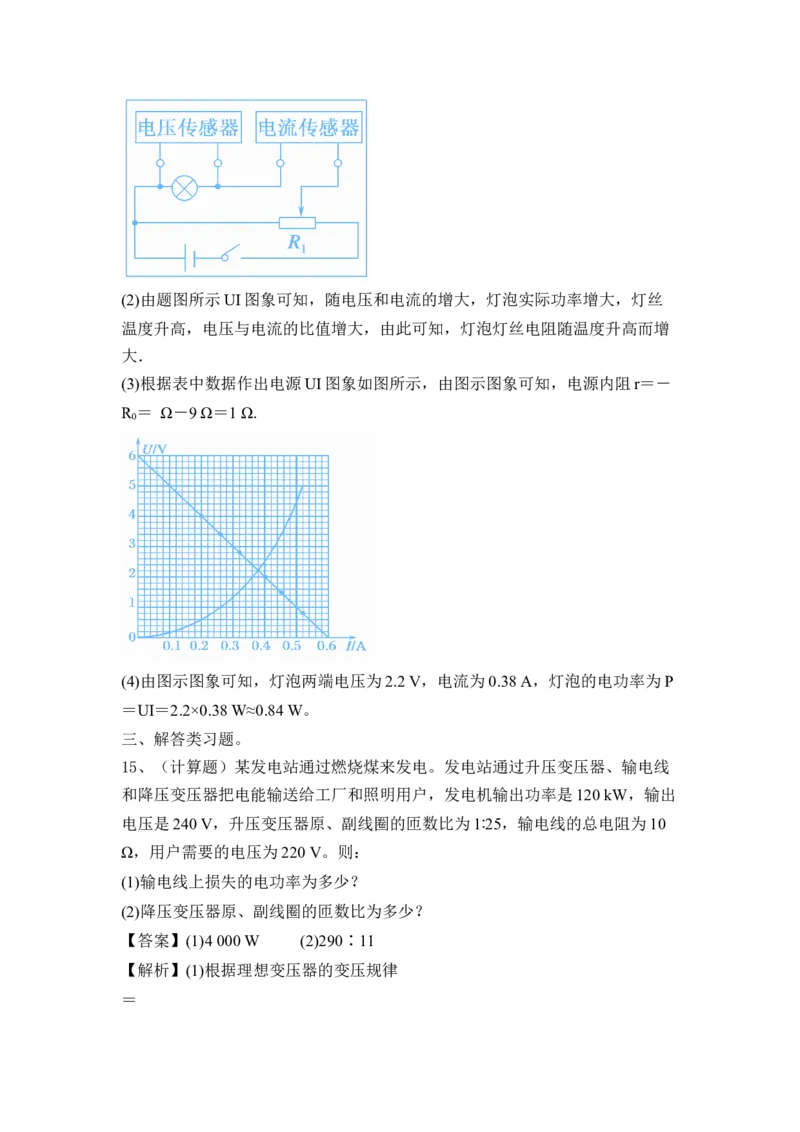

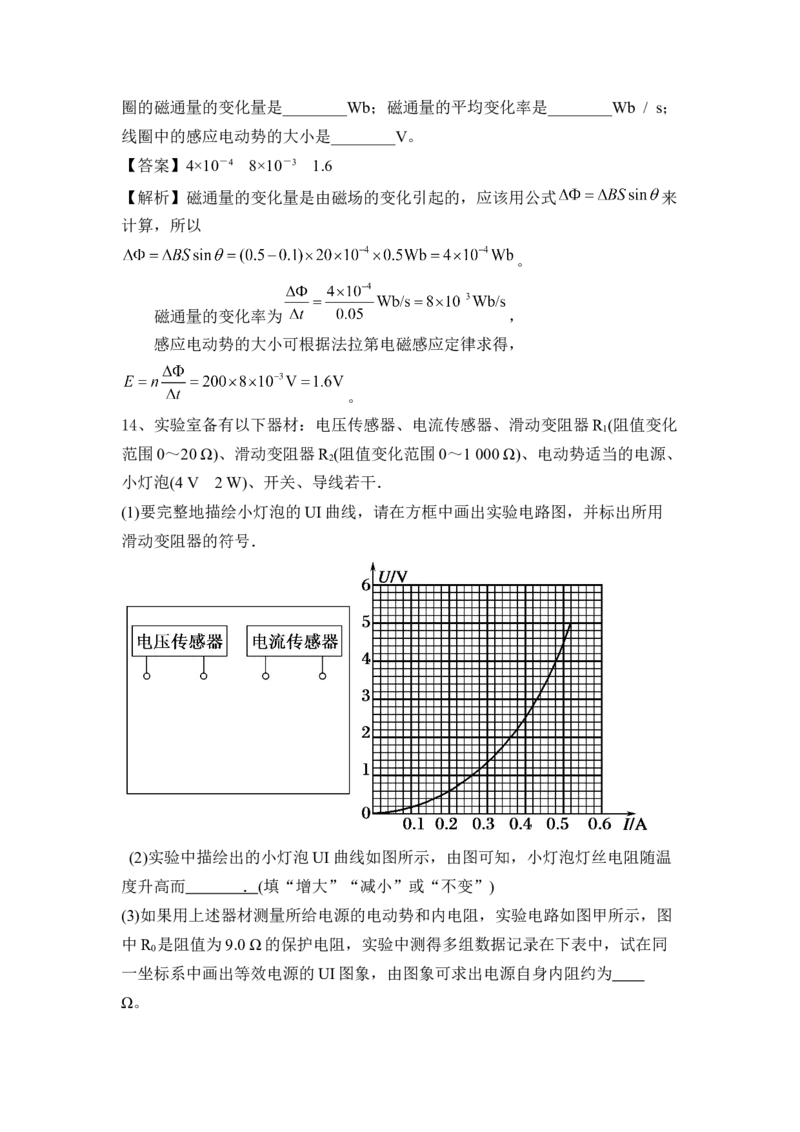

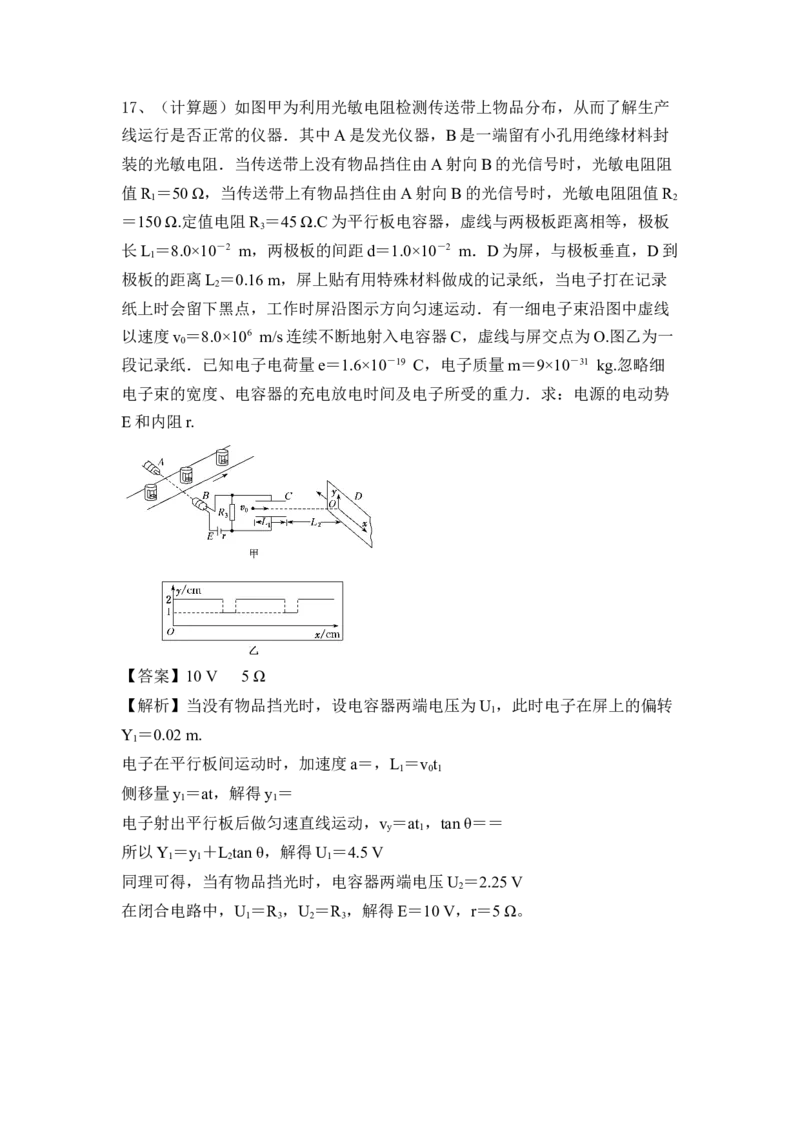

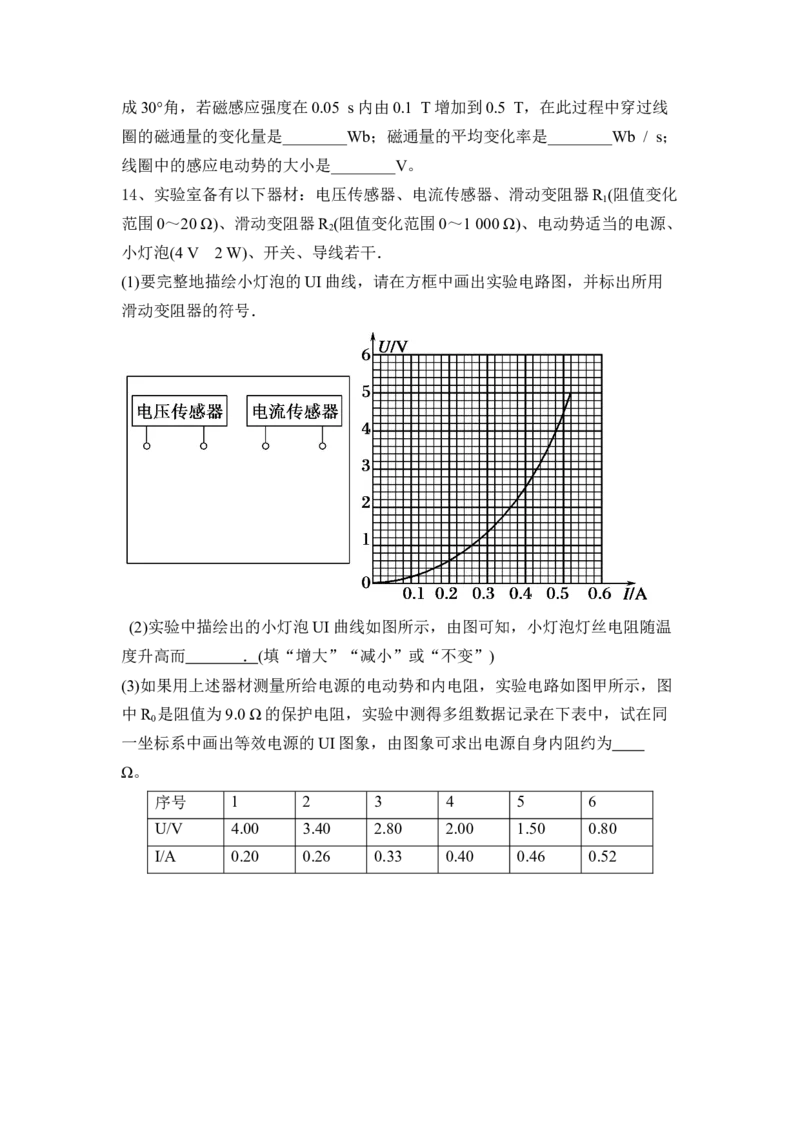

2023届高考物理一轮基础巩固题:交变电流、传感器、电磁感应含 答案 一、选择题。 1、先后用不同的交流电源给同一盏灯泡供电,第一次灯泡两端的电压随时间按 正弦规律变化(如图甲所示);第二次灯泡两端的电压随时间的变化规律如图乙 所示.若甲、乙图中的U 、T所表示的电压、周期的数值是相同的,则以下说 0 法正确的是( ) A.第一次灯泡两端的电压有效值是 B.第二次灯泡两端的电压有效值是 C.第一、二两次灯泡的电功率之比是29 D.第一、二两次灯泡的电功率之比是15 2、如图所示为远距离交流输电的简化电路图,发电厂的输出电压是U,用等效 总电阻是r的两条输电线输电,输电线路中的电流是I ,其末端间的电压为U . 1 1 在输电线与用户间连有一理想变压器,流入用户端的电流为I .则( ) 2 A.用户端的电压为 B.输电线上的电压降为U C.理想变压器的输入功率为Ir D.输电线路上损失的电功率为I U 1 3、某交变电流的it图象如图所示,则其电流的有效值为( ) A.1.5 A B.2 A C. A D. A 4、在如图甲所示的电路中,理想变压器原、副线圈匝数比为21.a,b两端电压与时间的关系如图乙所示,二极管可视为理想二极管,电表均为理想电表, 电阻R=10 Ω.下列说法正确的是( ) A.电压表示数为4.5 V B.电压表示数为0 C.电流表示数为0.9 A D.电路消耗功率为16.2 W 5、(双选)图甲、乙是配电房中的互感器和电表的接线图,下列说法中正确的 是( ) 甲 乙 A.线圈匝数n <n ,n <n 1 2 3 4 B.线圈匝数n >n ,n >n 1 2 3 4 C.甲图中的电表是电压表,输出端不可短路 D.乙图中的电表是电流表,输出端不可断路 6、1931年,英国物理学家狄拉克从理论上预言了存在着只有一个磁极的粒子 ——磁单极子,如图所示,如果有一个磁单极子(单N极)从a点开始穿过线 圈后从b点飞过,那么( ) A.线圈中感应电流的方向上沿PMQ方向 B.线圈中感应电流的方向是沿QMF方向 C.线圈中感应电流的方向先是沿QMP方向,然后是PMQ方向 D.线圈中感应电流的方向先是沿PMQ方向,然后是QMP方向 7、如图所示,在通电长直导线AB的一侧悬挂一可以自由摆动的闭合矩形金属 线圈P,AB在线圈平面内.当发现闭合线圈向右摆动时( )A.AB中的电流减小,用楞次定律判断得线圈中产生逆时针方向的电流 B.AB中的电流不变,用楞次定律判断得线圈中产生逆时针方向的电流 C.AB中的电流增大,用楞次定律判断得线圈中产生逆时针方向的电流 D.AB中的电流增大,用楞次定律判断得线圈中产生顺时针方向的电流 8、将闭合多匝线圈置于仅随时间变化的磁场中,关于线圈中产生的感应电动势 和感应电流,下列表述正确的是( ) A.感应电动势的大小与线圈的匝数无关 B.穿过线圈的磁通量越大,感应电动势越大 C.穿过线圈的磁通量变化越快,感应电动势越大 D.感应电流产生的磁场方向与原磁场方向始终相同 9、如图所示,在匀强磁场中固定放置一根串接一电阻 的直角形金属导轨 (在纸面内),磁场方向垂直于纸面朝里,另有两根金属导轨 、 分别平行 、 放置。保持导轨之间接触良好,金属导轨的电阻不计。现经历以下四 个过程:(1)以速度 移动 ,使它与 的距离增大一倍;(2)再以速度 移动 ,使它与 的距离减小一半;(3)然后,再以速率 移动 ,使它回 到原处;(4)最后以速度 移动 ,使它也回到原处。设上述四个过程中通 过电阻尺的电荷量的大小依次为 、 、 、 。则( ) A. B. C. D. 10、(双选)电流互感器和电压互感器如图所示.其中n 、n 、n 、n 分别为四 1 2 3 4 组线圈的匝数,a、b为两只交流电表,则( )A.A为电流互感器,且n n ,a是电压表 1 2 C.B为电流互感器,且n n ,b是电压表 3 4 11、(双选)如图甲所示,理想变压器原、副线圈的匝数比为10∶1,电阻R=22Ω, 各电表均为理想电表。原线圈输入电压的变化规律如图乙所示。下列说法正确 的是 ( ) A.该输入电压的频率为100Hz B.电压表的示数为22V C.电流表的示数为1A D.电阻R消耗的电功率是22W 12、如图所示,由电源、小灯泡、电阻丝、开关组成的电路中,当闭合开关S 后,小灯泡正常发光。若用酒精灯加热电阻丝时,发现小灯泡亮度变暗,发生 这一现象的主要原因是( ) A.小灯泡的电阻发生了变化 B.小灯泡灯丝的电阻率随温度发生了变化 C.电阻丝的电阻率随温度发生了变化 D.电源的电压随温度发生了变化 二、填空含实验题。 13、一个200匝、面积为20 cm2的线圈,放在磁场中,磁场的方向与线圈平面成30°角,若磁感应强度在0.05 s内由0.1 T增加到0.5 T,在此过程中穿过线 圈的磁通量的变化量是________Wb;磁通量的平均变化率是________Wb / s; 线圈中的感应电动势的大小是________V。 14、实验室备有以下器材:电压传感器、电流传感器、滑动变阻器R (阻值变化 1 范围0~20 Ω)、滑动变阻器R (阻值变化范围0~1 000 Ω)、电动势适当的电源、 2 小灯泡(4 V 2 W)、开关、导线若干. (1)要完整地描绘小灯泡的UI曲线,请在方框中画出实验电路图,并标出所用 滑动变阻器的符号. (2)实验中描绘出的小灯泡UI曲线如图所示,由图可知,小灯泡灯丝电阻随温 度升高而 . (填“增大”“减小”或“不变”) (3)如果用上述器材测量所给电源的电动势和内电阻,实验电路如图甲所示,图 中R 是阻值为9.0 Ω的保护电阻,实验中测得多组数据记录在下表中,试在同 0 一坐标系中画出等效电源的UI图象,由图象可求出电源自身内阻约为 Ω。 序号 1 2 3 4 5 6 U/V 4.00 3.40 2.80 2.00 1.50 0.80 I/A 0.20 0.26 0.33 0.40 0.46 0.52(4)若将上述小灯泡直接与电源和保护电阻组成串联电路,如图乙所示,此时 小灯泡消耗的电功率约为 W。 三、解答类习题。 15、(计算题)某发电站通过燃烧煤来发电。发电站通过升压变压器、输电线 和降压变压器把电能输送给工厂和照明用户,发电机输出功率是120 kW,输出 电压是240 V,升压变压器原、副线圈的匝数比为1∶25,输电线的总电阻为10 Ω,用户需要的电压为220 V。则: (1)输电线上损失的电功率为多少? (2)降压变压器原、副线圈的匝数比为多少? 16、(计算题)某水电站发电机的输出功率为100 kW,发电机的电压为250 V.通过升压变压器升高电压向远处输电,输电线总电阻为8 Ω,在用户端用 降压变压器把电压降为220 V.要求在输电线上损失的功率控制为5 kW(即用 户得到的功率为95 kW.)请你设计两个变压器的匝数比.为此,请你计算: (1)降压变压器输出的电流是多少?输电线上通过的电流是多少? (2)输电线上损失的电压是多少?升压变压器输出的电压是多少? (3)两个变压器上的匝数比各应等于多少? 17、(计算题)如图甲为利用光敏电阻检测传送带上物品分布,从而了解生产 线运行是否正常的仪器.其中A是发光仪器,B是一端留有小孔用绝缘材料封 装的光敏电阻.当传送带上没有物品挡住由A射向B的光信号时,光敏电阻阻 值R =50 Ω,当传送带上有物品挡住由A射向B的光信号时,光敏电阻阻值R 1 2 =150 Ω.定值电阻R =45 Ω.C为平行板电容器,虚线与两极板距离相等,极板 3 长L =8.0×10-2 m,两极板的间距d=1.0×10-2 m.D为屏,与极板垂直,D到 1 极板的距离L =0.16 m,屏上贴有用特殊材料做成的记录纸,当电子打在记录 2 纸上时会留下黑点,工作时屏沿图示方向匀速运动.有一细电子束沿图中虚线 以速度v =8.0×106 m/s连续不断地射入电容器C,虚线与屏交点为O.图乙为一 0 段记录纸.已知电子电荷量e=1.6×10-19 C,电子质量m=9×10-31 kg.忽略细电子束的宽度、电容器的充电放电时间及电子所受的重力.求:电源的电动势 E和内阻r. 2023届高考物理一轮基础巩固题:交变电流、传感器、电磁感应含 答案 一、选择题。 1、先后用不同的交流电源给同一盏灯泡供电,第一次灯泡两端的电压随时间按 正弦规律变化(如图甲所示);第二次灯泡两端的电压随时间的变化规律如图乙 所示.若甲、乙图中的U 、T所表示的电压、周期的数值是相同的,则以下说 0 法正确的是( ) A.第一次灯泡两端的电压有效值是 B.第二次灯泡两端的电压有效值是 C.第一、二两次灯泡的电功率之比是29 D.第一、二两次灯泡的电功率之比是15【答案】D 2、如图所示为远距离交流输电的简化电路图,发电厂的输出电压是U,用等效 总电阻是r的两条输电线输电,输电线路中的电流是I ,其末端间的电压为U . 1 1 在输电线与用户间连有一理想变压器,流入用户端的电流为I .则( ) 2 A.用户端的电压为 B.输电线上的电压降为U C.理想变压器的输入功率为Ir D.输电线路上损失的电功率为I U 1 【答案】A 3、某交变电流的it图象如图所示,则其电流的有效值为( ) A.1.5 A B.2 A C. A D. A 【答案】C 4、在如图甲所示的电路中,理想变压器原、副线圈匝数比为21.a,b两端电 压与时间的关系如图乙所示,二极管可视为理想二极管,电表均为理想电表, 电阻R=10 Ω.下列说法正确的是( ) A.电压表示数为4.5 V B.电压表示数为0 C.电流表示数为0.9 A D.电路消耗功率为16.2 W 【答案】C 5、(双选)图甲、乙是配电房中的互感器和电表的接线图,下列说法中正确的 是( )甲 乙 A.线圈匝数n <n ,n <n 1 2 3 4 B.线圈匝数n >n ,n >n 1 2 3 4 C.甲图中的电表是电压表,输出端不可短路 D.乙图中的电表是电流表,输出端不可断路 【答案】CD 6、1931年,英国物理学家狄拉克从理论上预言了存在着只有一个磁极的粒子 ——磁单极子,如图所示,如果有一个磁单极子(单N极)从a点开始穿过线 圈后从b点飞过,那么( ) A.线圈中感应电流的方向上沿PMQ方向 B.线圈中感应电流的方向是沿QMF方向 C.线圈中感应电流的方向先是沿QMP方向,然后是PMQ方向 D.线圈中感应电流的方向先是沿PMQ方向,然后是QMP方向 【答案】B 7、如图所示,在通电长直导线AB的一侧悬挂一可以自由摆动的闭合矩形金属 线圈P,AB在线圈平面内.当发现闭合线圈向右摆动时( ) A.AB中的电流减小,用楞次定律判断得线圈中产生逆时针方向的电流 B.AB中的电流不变,用楞次定律判断得线圈中产生逆时针方向的电流 C.AB中的电流增大,用楞次定律判断得线圈中产生逆时针方向的电流 D.AB中的电流增大,用楞次定律判断得线圈中产生顺时针方向的电流【答案】C 8、将闭合多匝线圈置于仅随时间变化的磁场中,关于线圈中产生的感应电动势 和感应电流,下列表述正确的是( ) A.感应电动势的大小与线圈的匝数无关 B.穿过线圈的磁通量越大,感应电动势越大 C.穿过线圈的磁通量变化越快,感应电动势越大 D.感应电流产生的磁场方向与原磁场方向始终相同 【答案】C 9、如图所示,在匀强磁场中固定放置一根串接一电阻 的直角形金属导轨 (在纸面内),磁场方向垂直于纸面朝里,另有两根金属导轨 、 分别平行 、 放置。保持导轨之间接触良好,金属导轨的电阻不计。现经历以下四 个过程:(1)以速度 移动 ,使它与 的距离增大一倍;(2)再以速度 移动 ,使它与 的距离减小一半;(3)然后,再以速率 移动 ,使它回 到原处;(4)最后以速度 移动 ,使它也回到原处。设上述四个过程中通 过电阻尺的电荷量的大小依次为 、 、 、 。则( ) A. B. C. D. 【答案】A 10、(双选)电流互感器和电压互感器如图所示.其中n 、n 、n 、n 分别为四 1 2 3 4 组线圈的匝数,a、b为两只交流电表,则( ) A.A为电流互感器,且n n ,a是电压表 1 2 C.B为电流互感器,且n n ,b是电压表 3 4 【答案】AD 11、(双选)如图甲所示,理想变压器原、副线圈的匝数比为10∶1,电阻R=22Ω, 各电表均为理想电表。原线圈输入电压的变化规律如图乙所示。下列说法正确 的是 ( ) A.该输入电压的频率为100Hz B.电压表的示数为22V C.电流表的示数为1A D.电阻R消耗的电功率是22W 【答案】B、D。 12、如图所示,由电源、小灯泡、电阻丝、开关组成的电路中,当闭合开关S 后,小灯泡正常发光。若用酒精灯加热电阻丝时,发现小灯泡亮度变暗,发生 这一现象的主要原因是( ) A.小灯泡的电阻发生了变化 B.小灯泡灯丝的电阻率随温度发生了变化 C.电阻丝的电阻率随温度发生了变化 D.电源的电压随温度发生了变化 【答案】C 二、填空含实验题。 13、一个200匝、面积为20 cm2的线圈,放在磁场中,磁场的方向与线圈平面 成30°角,若磁感应强度在0.05 s内由0.1 T增加到0.5 T,在此过程中穿过线圈的磁通量的变化量是________Wb;磁通量的平均变化率是________Wb / s; 线圈中的感应电动势的大小是________V。 【答案】4×10-4 8×10-3 1.6 【解析】磁通量的变化量是由磁场的变化引起的,应该用公式 来 计算,所以 。 磁通量的变化率为 , 感应电动势的大小可根据法拉第电磁感应定律求得, 。 14、实验室备有以下器材:电压传感器、电流传感器、滑动变阻器R (阻值变化 1 范围0~20 Ω)、滑动变阻器R (阻值变化范围0~1 000 Ω)、电动势适当的电源、 2 小灯泡(4 V 2 W)、开关、导线若干. (1)要完整地描绘小灯泡的UI曲线,请在方框中画出实验电路图,并标出所用 滑动变阻器的符号. (2)实验中描绘出的小灯泡UI曲线如图所示,由图可知,小灯泡灯丝电阻随温 度升高而 . (填“增大”“减小”或“不变”) (3)如果用上述器材测量所给电源的电动势和内电阻,实验电路如图甲所示,图 中R 是阻值为9.0 Ω的保护电阻,实验中测得多组数据记录在下表中,试在同 0 一坐标系中画出等效电源的UI图象,由图象可求出电源自身内阻约为 Ω。序号 1 2 3 4 5 6 U/V 4.00 3.40 2.80 2.00 1.50 0.80 I/A 0.20 0.26 0.33 0.40 0.46 0.52 (4)若将上述小灯泡直接与电源和保护电阻组成串联电路,如图乙所示,此时 小灯泡消耗的电功率约为 W。 【答案】(1)如图所示: (2)增大 (3)如图所示: 1 (4)0.84 【解析】(1)描绘灯泡的伏安特性曲线,电压与电流应从零开始变化,滑动变压 器要采用分压接法,由于灯泡的阻值较小,电流应用外接法,电路图如图所示.(2)由题图所示UI图象可知,随电压和电流的增大,灯泡实际功率增大,灯丝 温度升高,电压与电流的比值增大,由此可知,灯泡灯丝电阻随温度升高而增 大. (3)根据表中数据作出电源UI图象如图所示,由图示图象可知,电源内阻r=- R = Ω-9 Ω=1 Ω. 0 (4)由图示图象可知,灯泡两端电压为2.2 V,电流为0.38 A,灯泡的电功率为P =UI=2.2×0.38 W≈0.84 W。 三、解答类习题。 15、(计算题)某发电站通过燃烧煤来发电。发电站通过升压变压器、输电线 和降压变压器把电能输送给工厂和照明用户,发电机输出功率是120 kW,输出 电压是240 V,升压变压器原、副线圈的匝数比为1∶25,输电线的总电阻为10 Ω,用户需要的电压为220 V。则: (1)输电线上损失的电功率为多少? (2)降压变压器原、副线圈的匝数比为多少? 【答案】(1)4 000 W (2)290∶11 【解析】(1)根据理想变压器的变压规律 =得输电电压U =U =×240 V=6 000 V 2 1 输电电流I == A=20 A 2 输电线上损失的电功率 ΔP=Ir=202×10 W=4 000 W。 (2)输电线上损失的电压 ΔU=I r=20×10 V=200 V 2 降压变压器原线圈两端的电压 U =U -ΔU=6 000 V-200 V=5 800 V 3 2 根据理想变压器的变压规律得 ===。 16、(计算题)某水电站发电机的输出功率为100 kW,发电机的电压为250 V.通过升压变压器升高电压向远处输电,输电线总电阻为8 Ω,在用户端用 降压变压器把电压降为220 V.要求在输电线上损失的功率控制为5 kW(即用 户得到的功率为95 kW.)请你设计两个变压器的匝数比.为此,请你计算: (1)降压变压器输出的电流是多少?输电线上通过的电流是多少? (2)输电线上损失的电压是多少?升压变压器输出的电压是多少? (3)两个变压器上的匝数比各应等于多少? 【答案】(1)4.32×102 A 25 A (2)200 V 4×103 V (3) 【解析】如图为输送电路图. (1)降压变压器输出电流I ,也就是用户得到的电流I ==A≈4.32×102 A,输电 4 4 线上通过的电流为I . 2 因为P =IR,所以I ==A=25 A. 线 2 (2)输电线上损失的电压U ,U =I R=25×8 V=200 V,因为升压变压器为 线 线 2 理想变压器,输入功率等于输出功率,所以升压变压器输出的电压U 计算如下: 2 因为P =I U =P ,所以 2 2 2 1 U ==V=4×103 V. 2 (3)升压变压器的匝数比:===, 降压变压器的匝数比: ====.17、(计算题)如图甲为利用光敏电阻检测传送带上物品分布,从而了解生产 线运行是否正常的仪器.其中A是发光仪器,B是一端留有小孔用绝缘材料封 装的光敏电阻.当传送带上没有物品挡住由A射向B的光信号时,光敏电阻阻 值R =50 Ω,当传送带上有物品挡住由A射向B的光信号时,光敏电阻阻值R 1 2 =150 Ω.定值电阻R =45 Ω.C为平行板电容器,虚线与两极板距离相等,极板 3 长L =8.0×10-2 m,两极板的间距d=1.0×10-2 m.D为屏,与极板垂直,D到 1 极板的距离L =0.16 m,屏上贴有用特殊材料做成的记录纸,当电子打在记录 2 纸上时会留下黑点,工作时屏沿图示方向匀速运动.有一细电子束沿图中虚线 以速度v =8.0×106 m/s连续不断地射入电容器C,虚线与屏交点为O.图乙为一 0 段记录纸.已知电子电荷量e=1.6×10-19 C,电子质量m=9×10-31 kg.忽略细 电子束的宽度、电容器的充电放电时间及电子所受的重力.求:电源的电动势 E和内阻r. 【答案】10 V 5 Ω 【解析】当没有物品挡光时,设电容器两端电压为U ,此时电子在屏上的偏转 1 Y =0.02 m. 1 电子在平行板间运动时,加速度a=,L =v t 1 0 1 侧移量y =at,解得y = 1 1 电子射出平行板后做匀速直线运动,v =at ,tan θ== y 1 所以Y =y +L tan θ,解得U =4.5 V 1 1 2 1 同理可得,当有物品挡光时,电容器两端电压U =2.25 V 2 在闭合电路中,U =R ,U =R ,解得E=10 V,r=5 Ω。 1 3 2 3
