第4章 铁路桥涵工程
【背景资料】
某新建铁路施工内容包括路基、桥梁和隧道工程。部分工程情况如下：
特大桥1座，主跨为（60+108+60）m连续梁，桥址处地层从上往下依次为洪积土、第四系漂流相黏土、亚
黏土及亚砂土。该桥主墩基础设计为钻孔灌注桩,桩径均为1.5m，桩长均为50m。
隧道1座，设计为双洞单线隧道，全长27963m，最大埋深680m，主要岩性以花岗岩及寒武系片麻岩等硬质
岩为主。

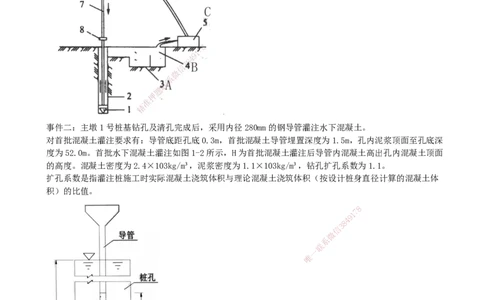

事件一∶钻孔灌注桩采用旋转钻机施工，泥浆循环系统如图1-1所示，其中D为钻头，E为钻杆，F为钻机
转盘，G为输送管，泥浆循环方向如图中箭头所示。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
事件二：主墩1号桩基钻孔及清孔完成后，采用内径280mm的钢导管灌注水下混凝土。
对首批混凝土灌注要求有：导管底距孔底0.3m，首批混凝土导管埋置深度为1.5m，孔内泥浆顶面至孔底深
度为52.0m。首批水下混凝土灌注如图1-2所示，H为首批混凝土灌注后导管内混凝土高出孔内混凝土顶面
的高度。混凝土密度为2.4×103kg/m³，泥浆密度为1.1×103kg/m³，钻孔扩孔系数为1.1。
扩孔系数是指灌注桩施工时实际混凝土浇筑体积与理论混凝土浇筑体积（按设计桩身直径计算的混凝土体
积）的比值。
8
7
1
9
4
8
3
信
微
系
联
一
唯
事件三∶隧道进口工区采用敞开式TBM掘进，二次衬砌采用模筑混凝土施工工艺。TBM掘进施工工艺流程如
图1-3所示。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押

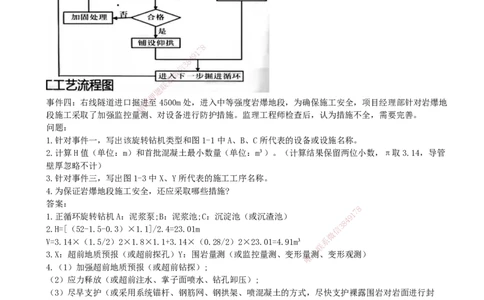

事件四：右线隧道进口掘进准至4500m处，进入中等强度岩爆地段，为确保施工安全，项目经理部针对岩爆地
精
段施工采取了加强监控量测、对设备进行防护措施。监理工程师检查后，认为措施不全，需要完善。
问题：
1.针对事件一，写出该旋转钻机 类型和图1-1中A、B、C所代表的设备或设施名称。
2.计算H值（单位：m）和首批混凝 土最小数量（单位：m³）。（计算结果保留两位小数，π取3.14，导管
壁厚忽略不计）
3.针对事件三，写出图1-3中X、Y所代表 的施工工序名称。
4.为保证岩爆地段施工安全，还应采取哪些措施 ?
答案：
8
1.正循环旋转钻机A：泥浆泵;B：泥浆池;C：沉淀池 （或沉渣池） 9 1
7
8
4
2.H=[（52-1.5-0.3）×1.1]/2.4=23.01m 信
3
微
V=3.14×（1.5/2）2×1.8×1.1+3.14×（0.28/2）2×23.0 1=4.91m³ 系
联
3.X：超前地质预报（或超前探孔）Y：围岩量测（或监控量测、 变形
唯
量一测、变形观测）
4.（1）加强超前地质预报（或超前钻探）;
（2）应力释放（或超前注水、掌子面喷水、钻孔卸压）;
（3）尽早支护（或采用系统锚杆、钢筋网、钢拱架、喷混凝土的方式，尽快支护裸露围岩对岩面进行封
闭）。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
