考点巩固卷 70
电磁感应现象与楞次定律等基础概念和规律
建议用时：50分钟
考点序号 考点 题型分布
考点1 电磁感应现象 3单选+2多选+1实验
考点2 感应电流方向的判断 5多选
考点3 楞次定律的理解和应用 3单选+3多选
考点01：电磁感应现象（3单选+2多选+1实验）
一、单选题

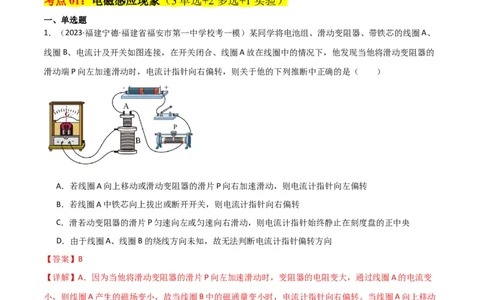

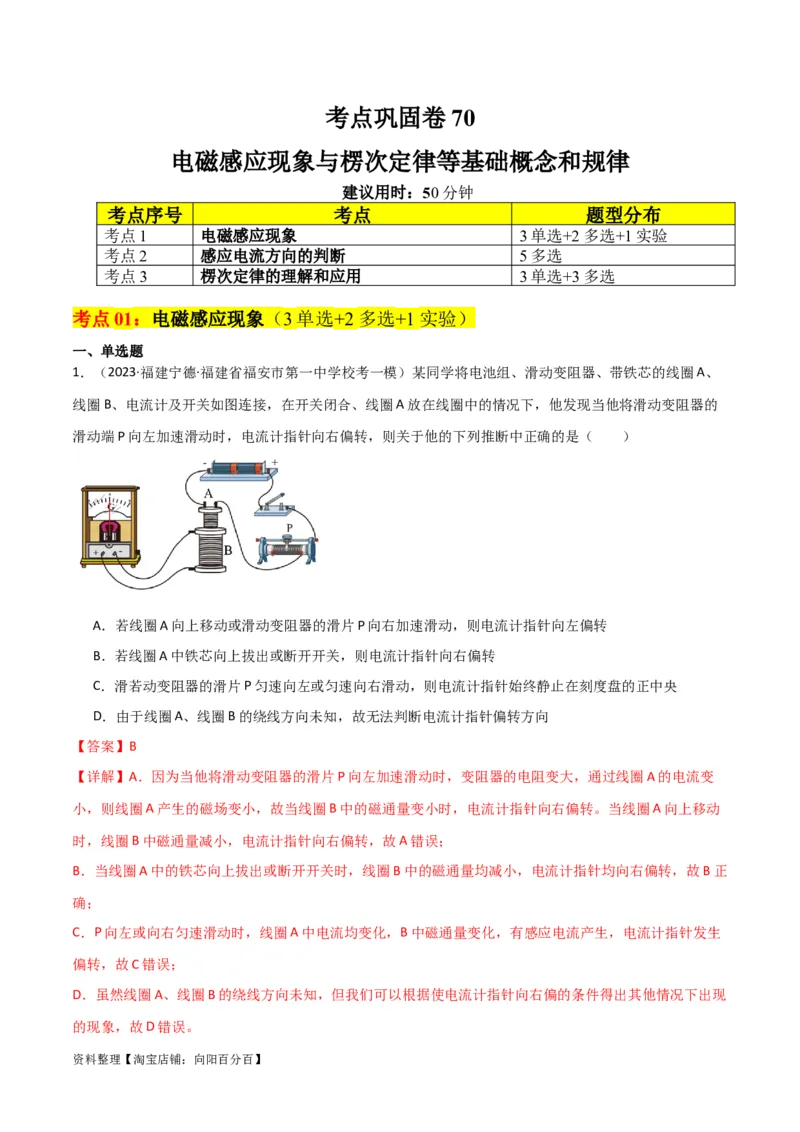

1．（2023·福建宁德·福建省福安市第一中学校考一模）某同学将电池组、滑动变阻器、带铁芯的线圈A、
线圈B、电流计及开关如图连接，在开关闭合、线圈A放在线圈中的情况下，他发现当他将滑动变阻器的
滑动端P向左加速滑动时，电流计指针向右偏转，则关于他的下列推断中正确的是（ ）
A．若线圈A向上移动或滑动变阻器的滑片P向右加速滑动，则电流计指针向左偏转
B．若线圈A中铁芯向上拔出或断开开关，则电流计指针向右偏转
C．滑若动变阻器的滑片P匀速向左或匀速向右滑动，则电流计指针始终静止在刻度盘的正中央
D．由于线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转方向
【答案】B
【详解】A．因为当他将滑动变阻器的滑片P向左加速滑动时，变阻器的电阻变大，通过线圈A的电流变
小，则线圈A产生的磁场变小，故当线圈B中的磁通量变小时，电流计指针向右偏转。当线圈A向上移动
时，线圈B中磁通量减小，电流计指针向右偏转，故A错误；
B．当线圈A中的铁芯向上拔出或断开开关时，线圈B中的磁通量均减小，电流计指针均向右偏转，故B正
确；
C．P向左或向右匀速滑动时，线圈A中电流均变化，B中磁通量变化，有感应电流产生，电流计指针发生
偏转，故C错误；
D．虽然线圈A、线圈B的绕线方向未知，但我们可以根据使电流计指针向右偏的条件得出其他情况下出现
的现象，故D错误。
资料整理【淘宝店铺：向阳百分百】故选B。

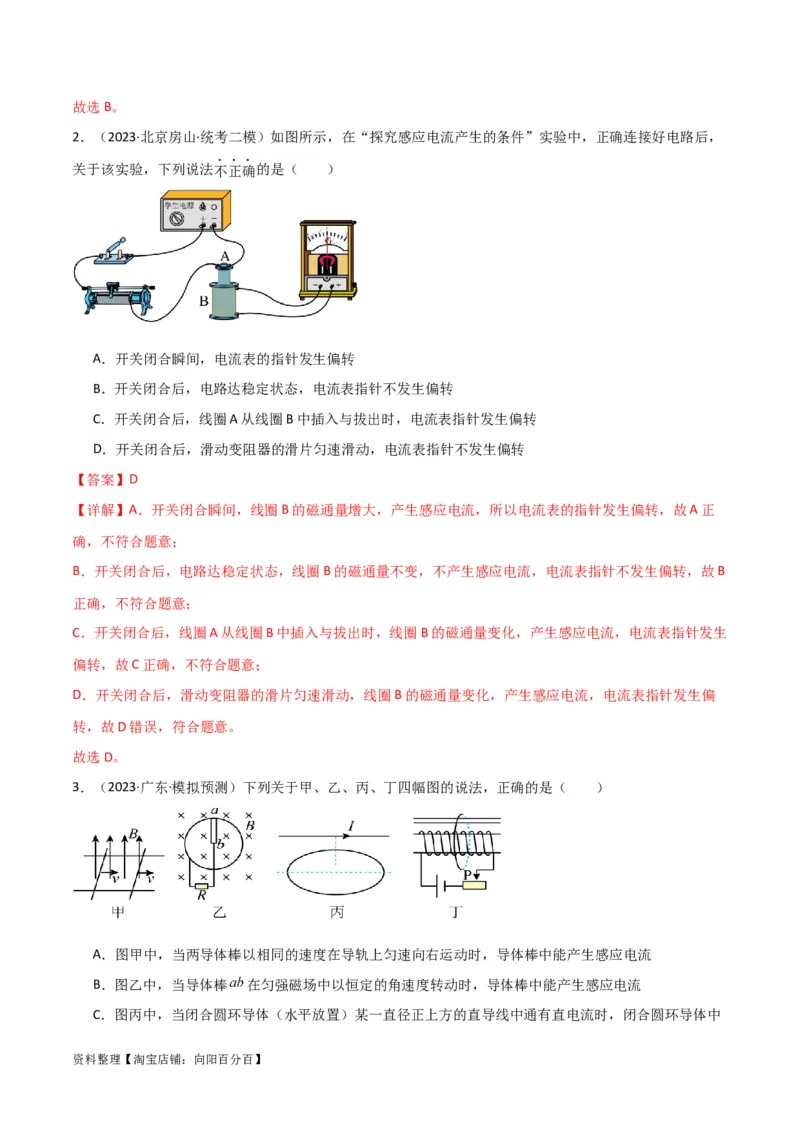

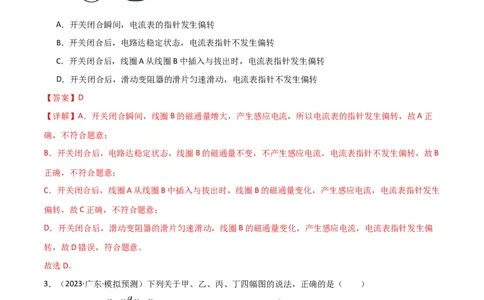

2．（2023·北京房山·统考二模）如图所示，在“探究感应电流产生的条件”实验中，正确连接好电路后，
关于该实验，下列说法不正确的是（ ）
A．开关闭合瞬间，电流表的指针发生偏转
B．开关闭合后，电路达稳定状态，电流表指针不发生偏转
C．开关闭合后，线圈A从线圈B中插入与拔出时，电流表指针发生偏转
D．开关闭合后，滑动变阻器的滑片匀速滑动，电流表指针不发生偏转
【答案】D
【详解】A．开关闭合瞬间，线圈B的磁通量增大，产生感应电流，所以电流表的指针发生偏转，故A正
确，不符合题意；
B．开关闭合后，电路达稳定状态，线圈B的磁通量不变，不产生感应电流，电流表指针不发生偏转，故B
正确，不符合题意；
C．开关闭合后，线圈A从线圈B中插入与拔出时，线圈B的磁通量变化，产生感应电流，电流表指针发生
偏转，故C正确，不符合题意；
D．开关闭合后，滑动变阻器的滑片匀速滑动，线圈B的磁通量变化，产生感应电流，电流表指针发生偏
转，故D错误，符合题意。
故选D。
3．（2023·广东·模拟预测）下列关于甲、乙、丙、丁四幅图的说法，正确的是（ ）
A．图甲中，当两导体棒以相同的速度在导轨上匀速向右运动时，导体棒中能产生感应电流
B．图乙中，当导体棒 在匀强磁场中以恒定的角速度转动时，导体棒中能产生感应电流
C．图丙中，当闭合圆环导体（水平放置）某一直径正上方的直导线中通有直电流时，闭合圆环导体中
资料整理【淘宝店铺：向阳百分百】能产生感应电流
D．图丁中，当滑动变阻器的滑片 向右滑动时，不闭合的导体环中能产生感应电流
【答案】B
【详解】A．图甲中，当两导体棒以相同的速度在导轨上匀速向右运动时，两导体棒所构成回路的面积固
定不变，而磁场也不变，则回路中的磁通量不变，因此不会产生感应电流，故A错误；
B．图乙中，当导体棒 在匀强磁场中以恒定的角速度转动时，导体棒切割磁感线，从而产生动生电动势，
故B正确；
C．图丙中，当闭合圆环导体（水平放置）某一直径正上方的直导线中通有直电流时，通电导线产生的磁
场在以通电导线的投影为对称轴的闭合圆环导体前后面中，磁场方向相反，，则闭合圆环导体的磁通量为
零，因此不会产生感应电流，故C错误；
D．图丁中，当滑动变阻器的滑片 向右滑动时，电路中的电阻增大，电流减小。从而使电流产生的磁场
发生变化，使不闭合的导体环中产生感应电动势，但因为导体环不闭合，没有形成完整的回路，因此环中
没有感应电流，故D错误。
故选B。
二、多选题

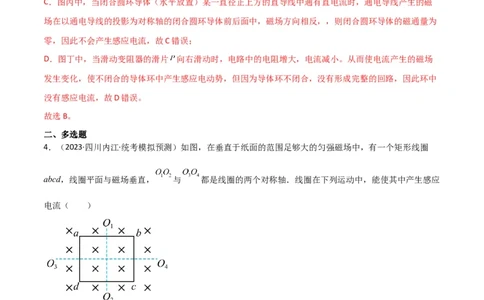

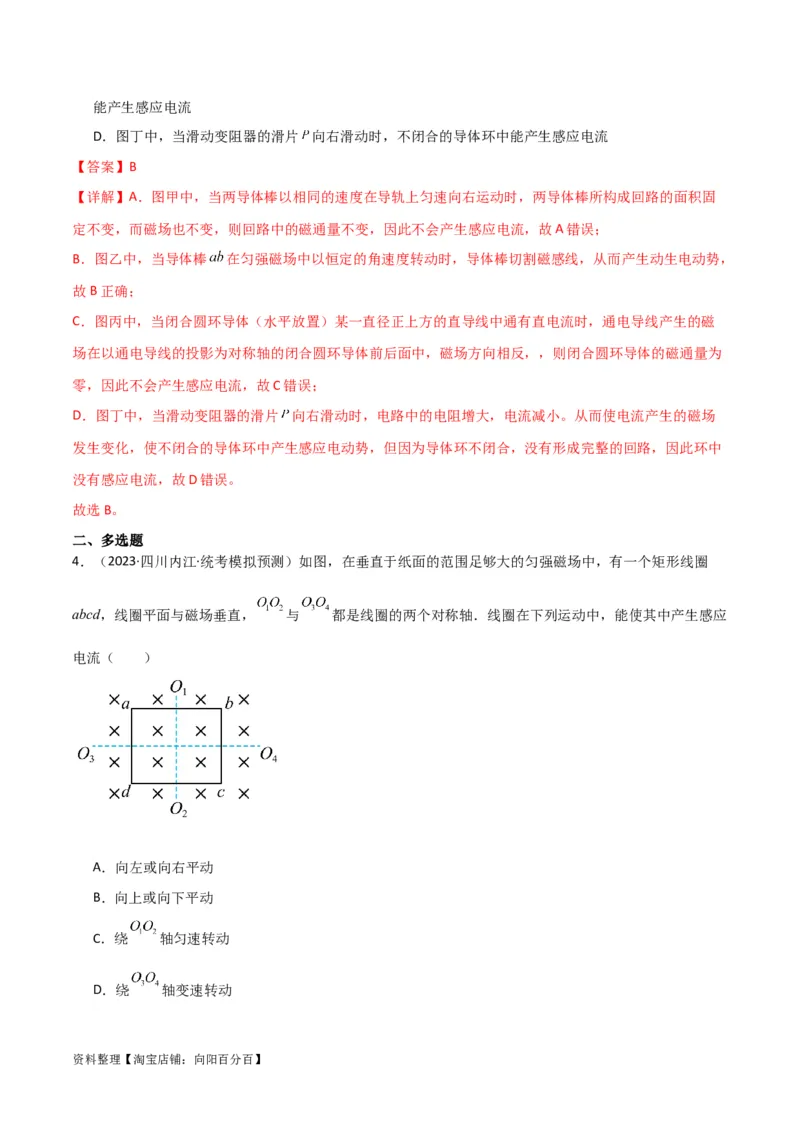

4．（2023·四川内江·统考模拟预测）如图，在垂直于纸面的范围足够大的匀强磁场中，有一个矩形线圈
abcd，线圈平面与磁场垂直， 与 都是线圈的两个对称轴．线圈在下列运动中，能使其中产生感应
电流（ ）
A．向左或向右平动
B．向上或向下平动
C．绕 轴匀速转动
D．绕 轴变速转动
资料整理【淘宝店铺：向阳百分百】【答案】CD
【详解】AB．线圈向左或向右平动，或者向上或向下平动时，穿过线圈的磁通量都不变，不会产生感应电
流，选项AB错误；
CD．绕 轴匀速转动，或者绕 轴变速转动，穿过线圈的磁通量都会变化，会产生感应电流，选项
CD正确。
故选CD。

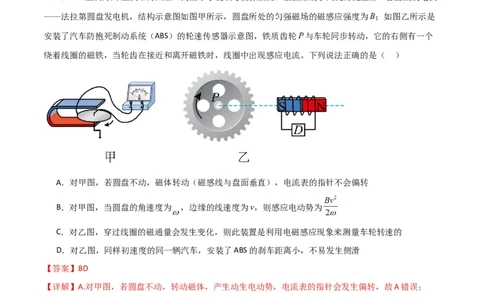

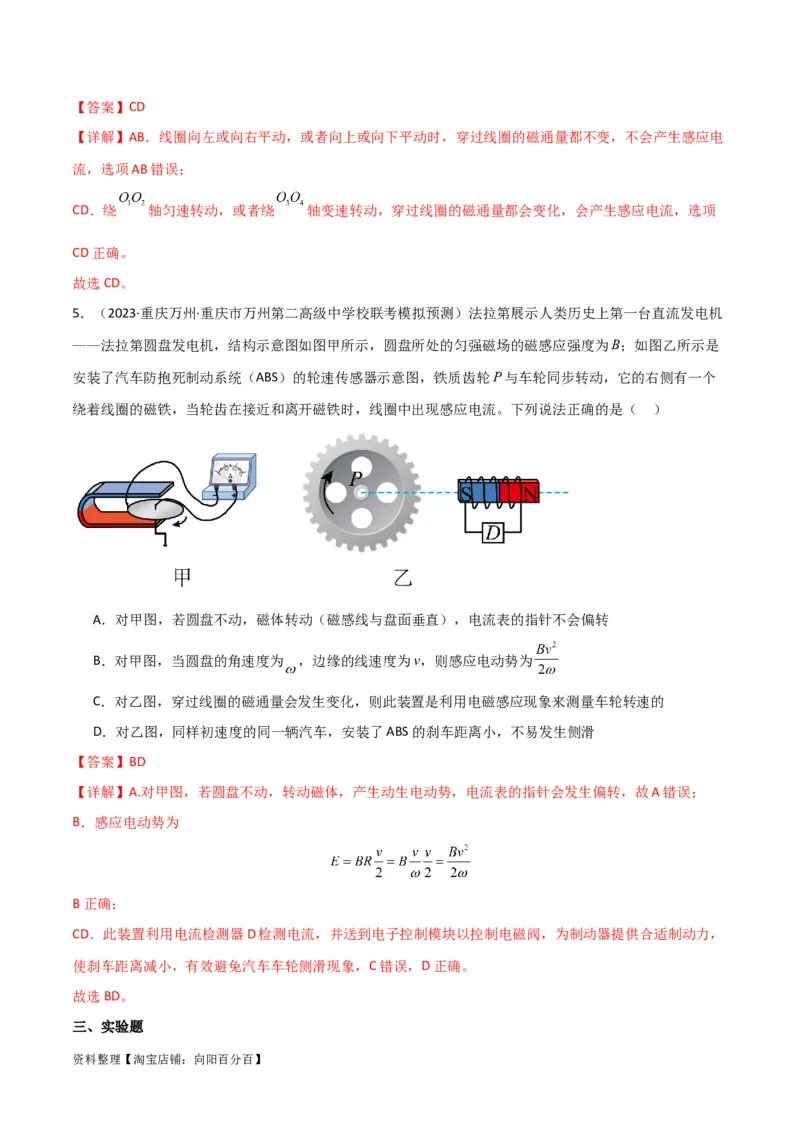

5．（2023·重庆万州·重庆市万州第二高级中学校联考模拟预测）法拉第展示人类历史上第一台直流发电机
——法拉第圆盘发电机，结构示意图如图甲所示，圆盘所处的匀强磁场的磁感应强度为B；如图乙所示是
安装了汽车防抱死制动系统（ABS）的轮速传感器示意图，铁质齿轮P与车轮同步转动，它的右侧有一个
绕着线圈的磁铁，当轮齿在接近和离开磁铁时，线圈中出现感应电流。下列说法正确的是（ ）
A．对甲图，若圆盘不动，磁体转动（磁感线与盘面垂直），电流表的指针不会偏转
B．对甲图，当圆盘的角速度为 ，边缘的线速度为v，则感应电动势为
C．对乙图，穿过线圈的磁通量会发生变化，则此装置是利用电磁感应现象来测量车轮转速的
D．对乙图，同样初速度的同一辆汽车，安装了ABS的刹车距离小，不易发生侧滑
【答案】BD
【详解】A.对甲图，若圆盘不动，转动磁体，产生动生电动势，电流表的指针会发生偏转，故A错误；
B．感应电动势为
B正确；
CD．此装置利用电流检测器D检测电流，并送到电子控制模块以控制电磁阀，为制动器提供合适制动力，
使刹车距离减小，有效避免汽车车轮侧滑现象，C错误，D正确。
故选BD。
三、实验题

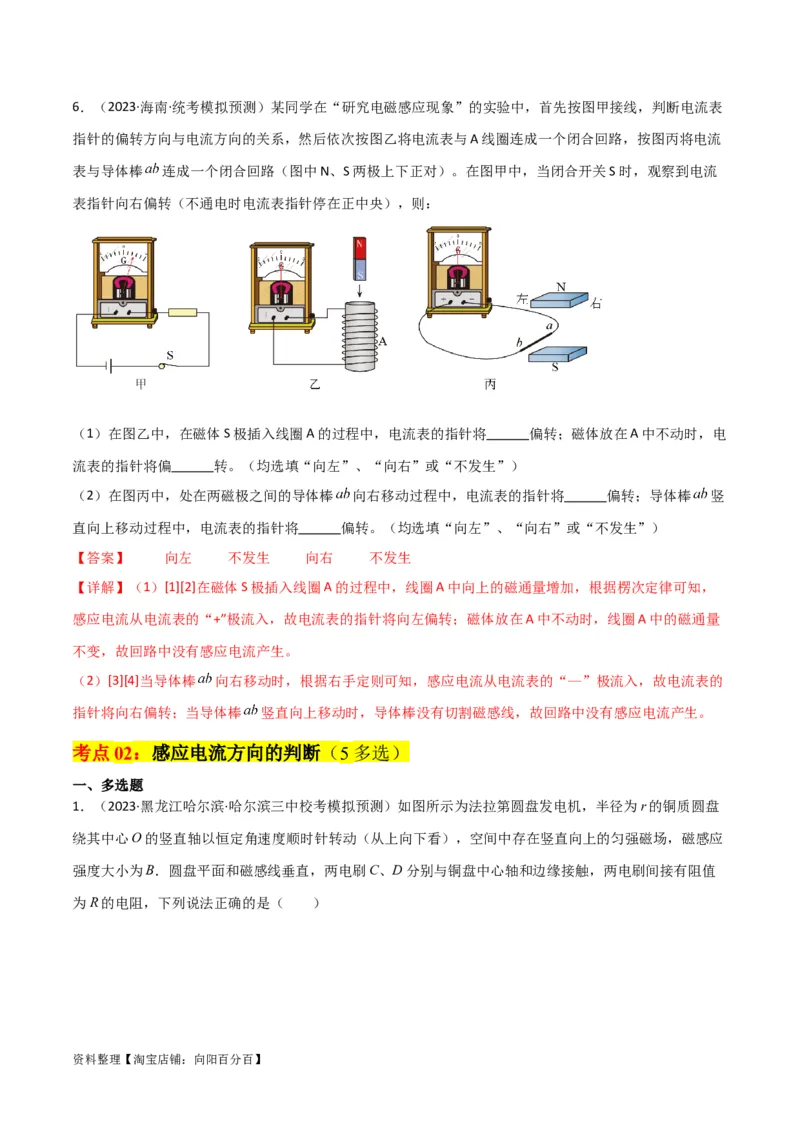

资料整理【淘宝店铺：向阳百分百】6．（2023·海南·统考模拟预测）某同学在“研究电磁感应现象”的实验中，首先按图甲接线，判断电流表
指针的偏转方向与电流方向的关系，然后依次按图乙将电流表与A线圈连成一个闭合回路，按图丙将电流
表与导体棒 连成一个闭合回路（图中N、S两极上下正对）。在图甲中，当闭合开关S时，观察到电流
表指针向右偏转（不通电时电流表指针停在正中央），则：
（1）在图乙中，在磁体S极插入线圈A的过程中，电流表的指针将 偏转；磁体放在A中不动时，电
流表的指针将偏 转。（均选填“向左”、“向右”或“不发生”）
（2）在图丙中，处在两磁极之间的导体棒 向右移动过程中，电流表的指针将 偏转；导体棒 竖
直向上移动过程中，电流表的指针将 偏转。（均选填“向左”、“向右”或“不发生”）
【答案】 向左 不发生 向右 不发生
【详解】（1）[1][2]在磁体S极插入线圈A的过程中，线圈A中向上的磁通量增加，根据楞次定律可知，
感应电流从电流表的“+”极流入，故电流表的指针将向左偏转；磁体放在A中不动时，线圈A中的磁通量
不变，故回路中没有感应电流产生。
（2）[3][4]当导体棒 向右移动时，根据右手定则可知，感应电流从电流表的“—”极流入，故电流表的
指针将向右偏转；当导体棒 竖直向上移动时，导体棒没有切割磁感线，故回路中没有感应电流产生。
考点02：感应电流方向的判断（5多选）
一、多选题

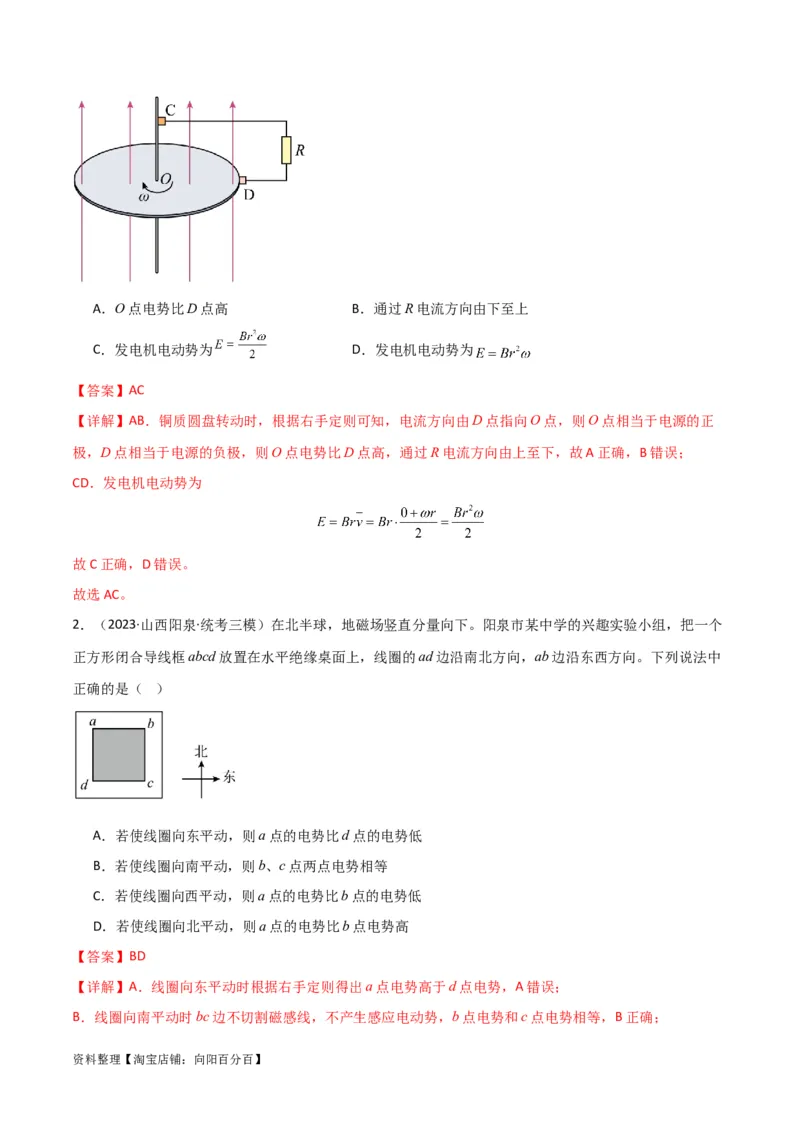

1．（2023·黑龙江哈尔滨·哈尔滨三中校考模拟预测）如图所示为法拉第圆盘发电机，半径为r的铜质圆盘
绕其中心O的竖直轴以恒定角速度顺时针转动（从上向下看），空间中存在竖直向上的匀强磁场，磁感应
强度大小为B．圆盘平面和磁感线垂直，两电刷C、D分别与铜盘中心轴和边缘接触，两电刷间接有阻值
为R的电阻，下列说法正确的是（ ）
资料整理【淘宝店铺：向阳百分百】A．O点电势比D点高 B．通过R电流方向由下至上
C．发电机电动势为 D．发电机电动势为
【答案】AC
【详解】AB．铜质圆盘转动时，根据右手定则可知，电流方向由D点指向O点，则O点相当于电源的正
极，D点相当于电源的负极，则O点电势比D点高，通过R电流方向由上至下，故A正确，B错误；
CD．发电机电动势为
故C正确，D错误。
故选AC。
2．（2023·山西阳泉·统考三模）在北半球，地磁场竖直分量向下。阳泉市某中学的兴趣实验小组，把一个
正方形闭合导线框abcd放置在水平绝缘桌面上，线圈的ad边沿南北方向，ab边沿东西方向。下列说法中
正确的是（ ）
A．若使线圈向东平动，则a点的电势比d点的电势低
B．若使线圈向南平动，则b、c点两点电势相等
C．若使线圈向西平动，则a点的电势比b点的电势低
D．若使线圈向北平动，则a点的电势比b点电势高
【答案】BD
【详解】A．线圈向东平动时根据右手定则得出a点电势高于d点电势，A错误；
B．线圈向南平动时bc边不切割磁感线，不产生感应电动势，b点电势和c点电势相等，B正确；
资料整理【淘宝店铺：向阳百分百】C．线圈向西平动时，ab边不切割磁感线，不产生感应电动势，a点电势和b点电势相等，C错误；
D．线圈向北平动时，利用右手定则得出a点电势比b点高，D正确。
故选BD。

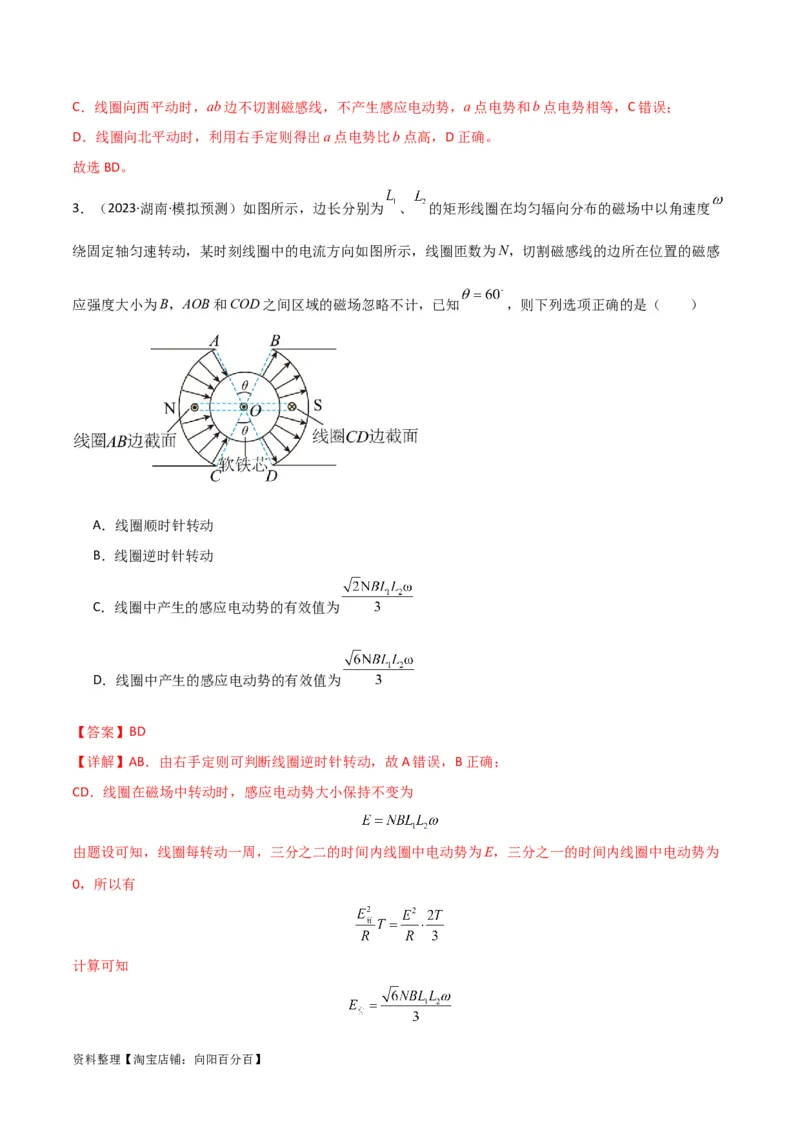

3．（2023·湖南·模拟预测）如图所示，边长分别为 、 的矩形线圈在均匀辐向分布的磁场中以角速度
绕固定轴匀速转动，某时刻线圈中的电流方向如图所示，线圈匝数为N，切割磁感线的边所在位置的磁感
应强度大小为B，AOB和COD之间区域的磁场忽略不计，已知 ，则下列选项正确的是（ ）
A．线圈顺时针转动
B．线圈逆时针转动
C．线圈中产生的感应电动势的有效值为
D．线圈中产生的感应电动势的有效值为
【答案】BD
【详解】AB．由右手定则可判断线圈逆时针转动，故A错误，B正确；
CD．线圈在磁场中转动时，感应电动势大小保持不变为
由题设可知，线圈每转动一周，三分之二的时间内线圈中电动势为E，三分之一的时间内线圈中电动势为
0，所以有
计算可知
资料整理【淘宝店铺：向阳百分百】故C错误，D正确；
故选BD。

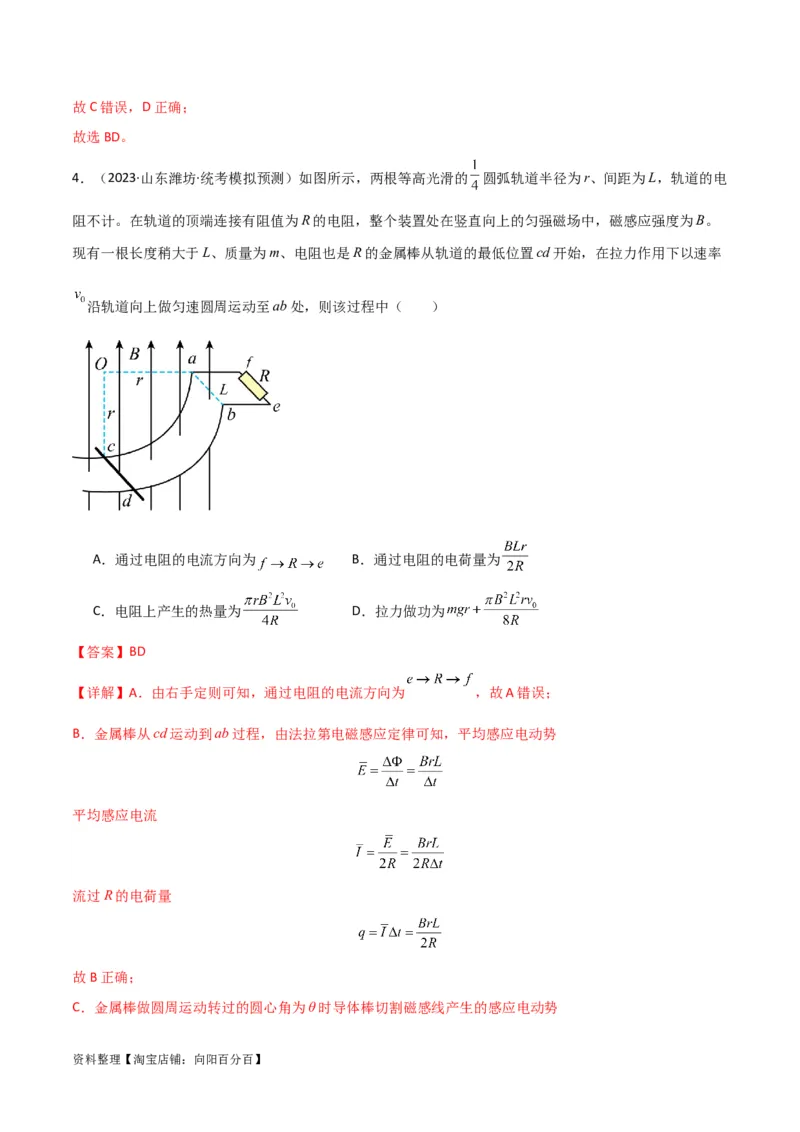

4．（2023·山东潍坊·统考模拟预测）如图所示，两根等高光滑的 圆弧轨道半径为r、间距为L，轨道的电
阻不计。在轨道的顶端连接有阻值为R的电阻，整个装置处在竖直向上的匀强磁场中，磁感应强度为B。
现有一根长度稍大于L、质量为m、电阻也是R的金属棒从轨道的最低位置cd开始，在拉力作用下以速率
沿轨道向上做匀速圆周运动至ab处，则该过程中（ ）
A．通过电阻的电流方向为 B．通过电阻的电荷量为
C．电阻上产生的热量为 D．拉力做功为
【答案】BD
【详解】A．由右手定则可知，通过电阻的电流方向为 ，故A错误；
B．金属棒从cd运动到ab过程，由法拉第电磁感应定律可知，平均感应电动势
平均感应电流
流过R的电荷量
故B正确；
C．金属棒做圆周运动转过的圆心角为θ时导体棒切割磁感线产生的感应电动势
资料整理【淘宝店铺：向阳百分百】回路产生正弦式感应电流，感应电动势的最大值
有效值
通过R的电流大小
金属棒从cd到ab过程R上产生的热量
故C错误；
D．由功能关系可知
解得
故D正确。
故选BD。

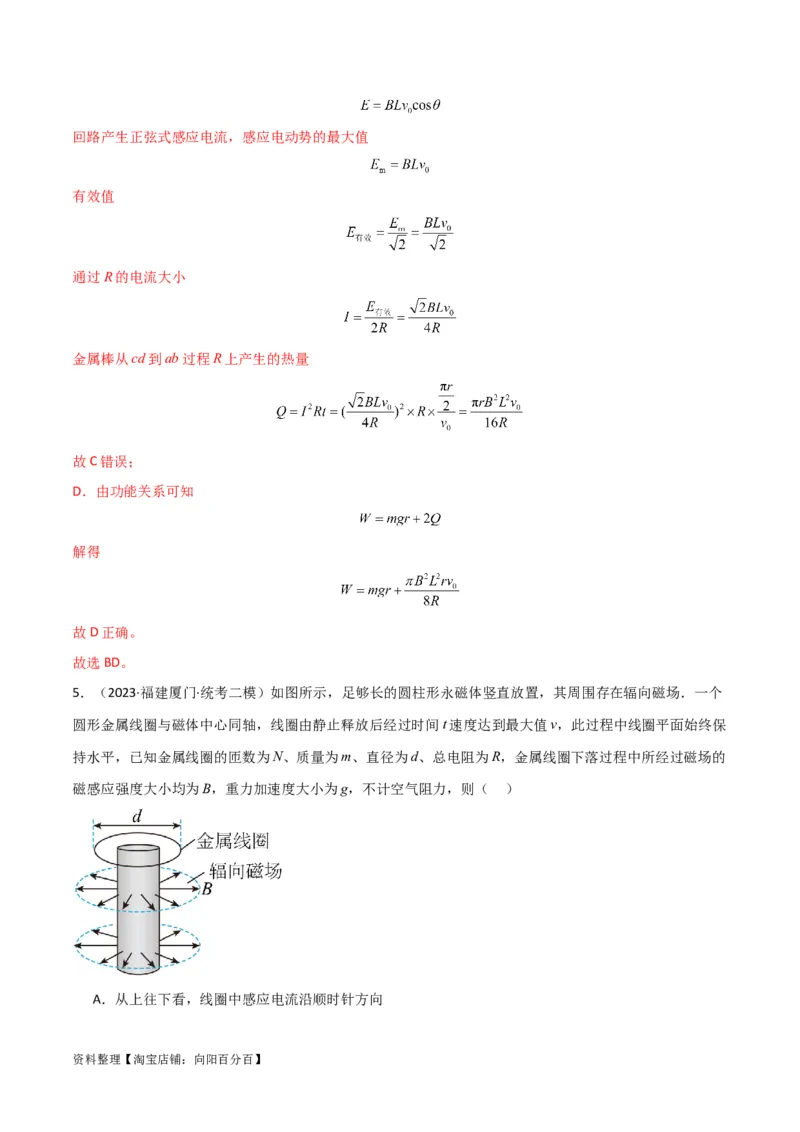

5．（2023·福建厦门·统考二模）如图所示，足够长的圆柱形永磁体竖直放置，其周围存在辐向磁场．一个
圆形金属线圈与磁体中心同轴，线圈由静止释放后经过时间t速度达到最大值v，此过程中线圈平面始终保
持水平，已知金属线圈的匝数为N、质量为m、直径为d、总电阻为R，金属线圈下落过程中所经过磁场的
磁感应强度大小均为B，重力加速度大小为g，不计空气阻力，则（ ）
A．从上往下看，线圈中感应电流沿顺时针方向

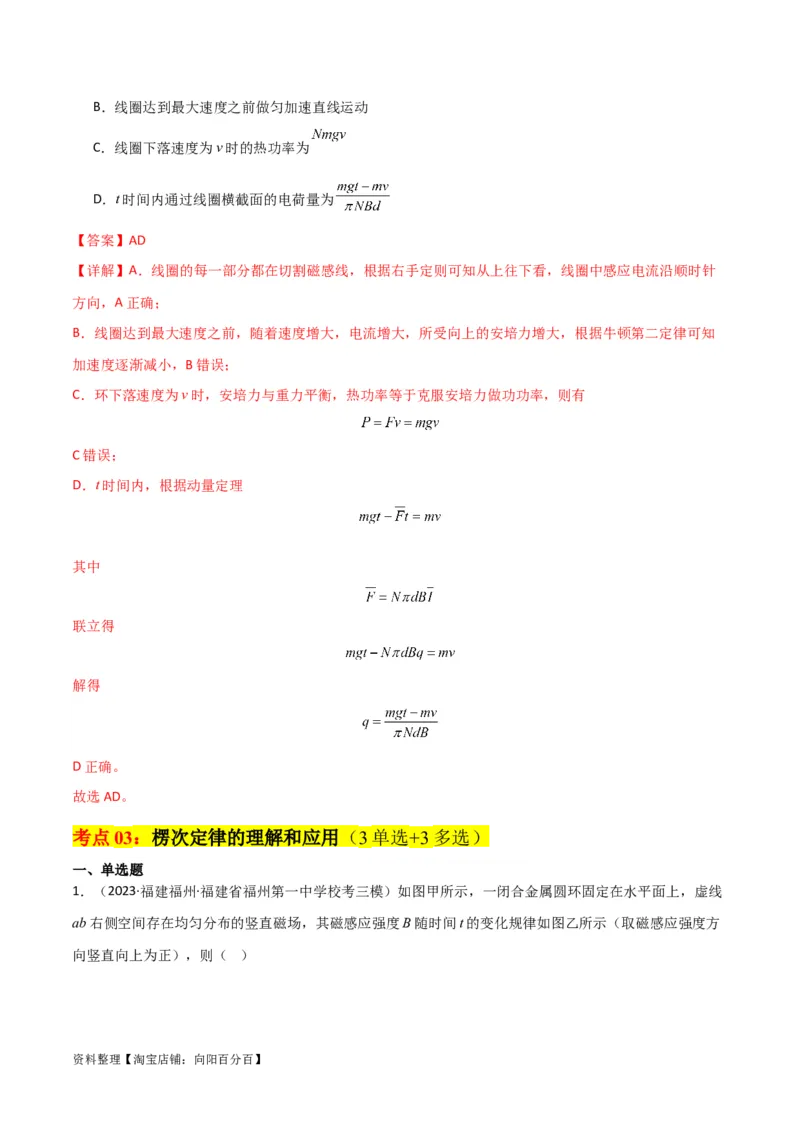

资料整理【淘宝店铺：向阳百分百】B．线圈达到最大速度之前做匀加速直线运动
C．线圈下落速度为v时的热功率为
D．t时间内通过线圈横截面的电荷量为
【答案】AD
【详解】A．线圈的每一部分都在切割磁感线，根据右手定则可知从上往下看，线圈中感应电流沿顺时针
方向，A正确；
B．线圈达到最大速度之前，随着速度增大，电流增大，所受向上的安培力增大，根据牛顿第二定律可知
加速度逐渐减小，B错误；
C．环下落速度为v时，安培力与重力平衡，热功率等于克服安培力做功功率，则有
C错误；
D．t时间内，根据动量定理
其中
联立得
解得
D正确。
故选AD。
考点03：楞次定律的理解和应用（3单选+3多选）
一、单选题

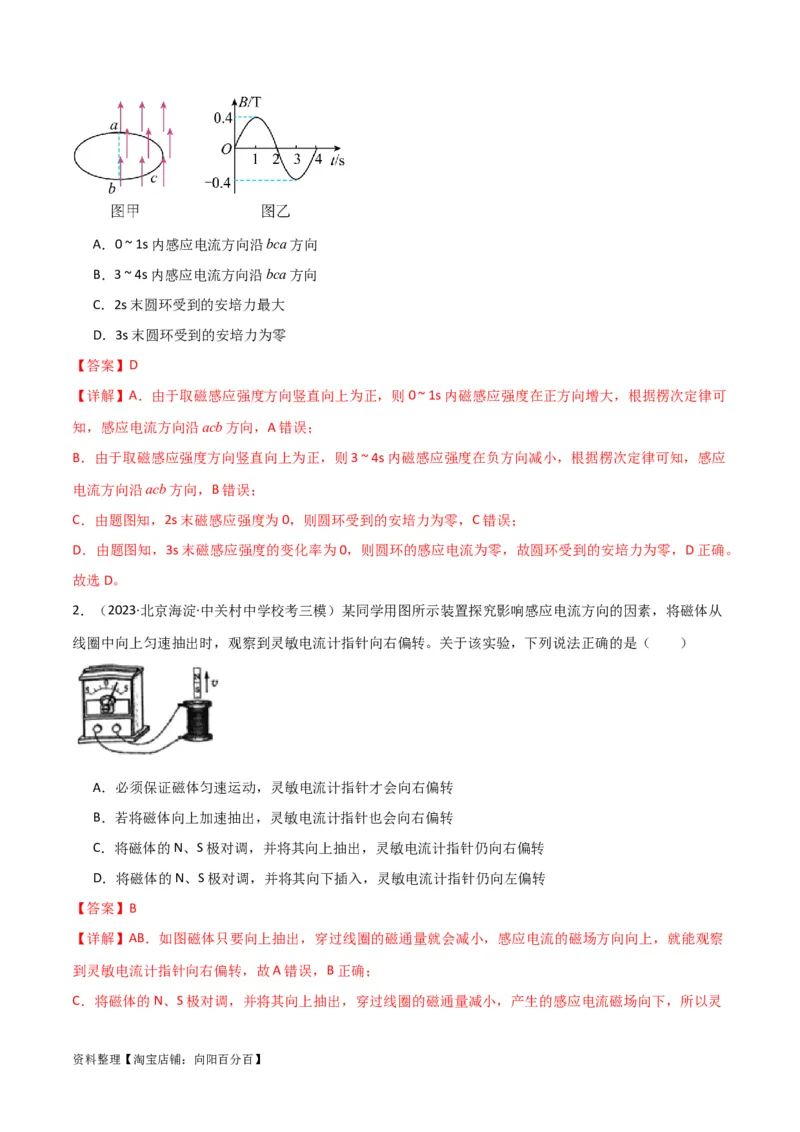

1．（2023·福建福州·福建省福州第一中学校考三模）如图甲所示，一闭合金属圆环固定在水平面上，虚线
ab右侧空间存在均匀分布的竖直磁场，其磁感应强度B随时间t的变化规律如图乙所示（取磁感应强度方
向竖直向上为正），则（ ）
资料整理【淘宝店铺：向阳百分百】A．0 ~ 1s内感应电流方向沿bca方向
B．3 ~ 4s内感应电流方向沿bca方向
C．2s末圆环受到的安培力最大
D．3s末圆环受到的安培力为零
【答案】D
【详解】A．由于取磁感应强度方向竖直向上为正，则0 ~ 1s内磁感应强度在正方向增大，根据楞次定律可
知，感应电流方向沿acb方向，A错误；
B．由于取磁感应强度方向竖直向上为正，则3 ~ 4s内磁感应强度在负方向减小，根据楞次定律可知，感应
电流方向沿acb方向，B错误；
C．由题图知，2s末磁感应强度为0，则圆环受到的安培力为零，C错误；
D．由题图知，3s末磁感应强度的变化率为0，则圆环的感应电流为零，故圆环受到的安培力为零，D正确。
故选D。
2．（2023·北京海淀·中关村中学校考三模）某同学用图所示装置探究影响感应电流方向的因素，将磁体从
线圈中向上匀速抽出时，观察到灵敏电流计指针向右偏转。关于该实验，下列说法正确的是（ ）
A．必须保证磁体匀速运动，灵敏电流计指针才会向右偏转
B．若将磁体向上加速抽出，灵敏电流计指针也会向右偏转
C．将磁体的N、S极对调，并将其向上抽出，灵敏电流计指针仍向右偏转
D．将磁体的N、S极对调，并将其向下插入，灵敏电流计指针仍向左偏转
【答案】B
【详解】AB．如图磁体只要向上抽出，穿过线圈的磁通量就会减小，感应电流的磁场方向向上，就能观察
到灵敏电流计指针向右偏转，故A错误，B正确；
C．将磁体的N、S极对调，并将其向上抽出，穿过线圈的磁通量减小，产生的感应电流磁场向下，所以灵
资料整理【淘宝店铺：向阳百分百】敏电流计指针向左偏转，故C错误；
D．将磁体的N、S极对调，并将其向下插入，磁通量增大，产生的感应电流磁场向上，所以灵敏电流计指
针仍向右偏转，故D错误。
故选B。

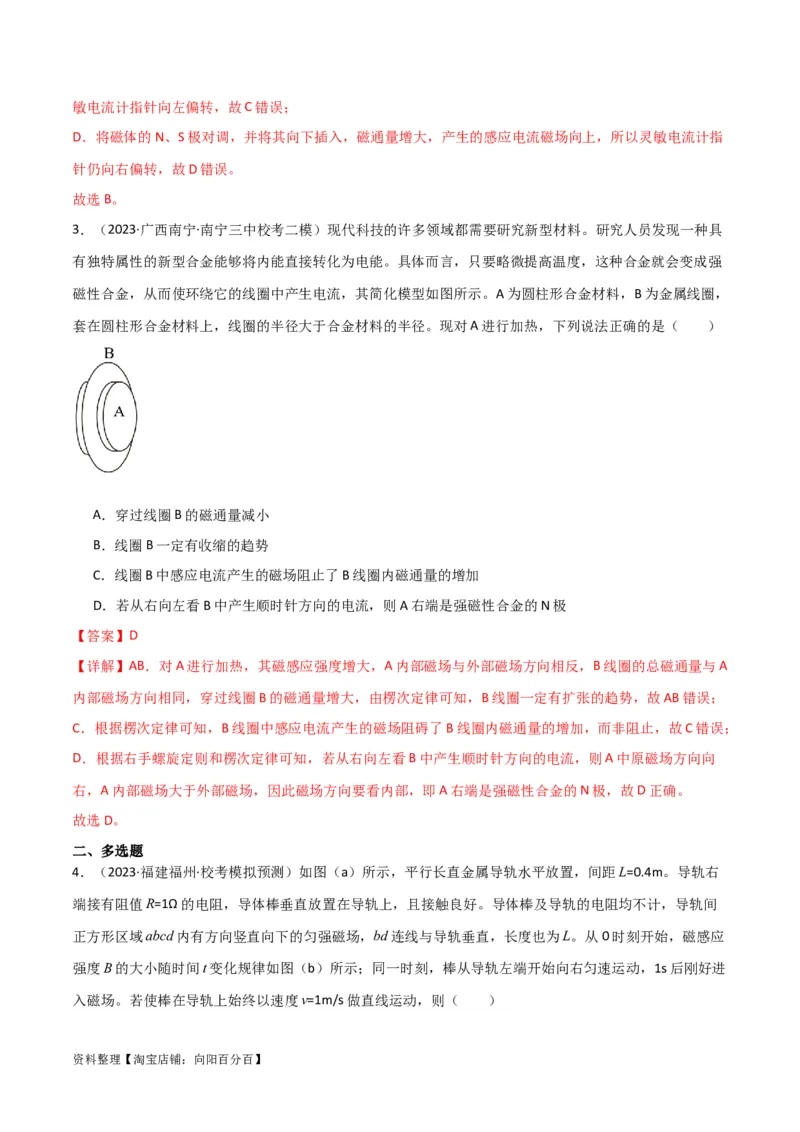

3．（2023·广西南宁·南宁三中校考二模）现代科技的许多领域都需要研究新型材料。研究人员发现一种具
有独特属性的新型合金能够将内能直接转化为电能。具体而言，只要略微提高温度，这种合金就会变成强
磁性合金，从而使环绕它的线圈中产生电流，其简化模型如图所示。A为圆柱形合金材料，B为金属线圈，
套在圆柱形合金材料上，线圈的半径大于合金材料的半径。现对A进行加热，下列说法正确的是（ ）
A．穿过线圈B的磁通量减小
B．线圈B一定有收缩的趋势
C．线圈B中感应电流产生的磁场阻止了B线圈内磁通量的增加
D．若从右向左看B中产生顺时针方向的电流，则A右端是强磁性合金的N极
【答案】D
【详解】AB．对A进行加热，其磁感应强度增大，A内部磁场与外部磁场方向相反，B线圈的总磁通量与A
内部磁场方向相同，穿过线圈B的磁通量增大，由楞次定律可知，B线圈一定有扩张的趋势，故AB错误；
C．根据楞次定律可知，B线圈中感应电流产生的磁场阻碍了B线圈内磁通量的增加，而非阻止，故C错误；
D．根据右手螺旋定则和楞次定律可知，若从右向左看B中产生顺时针方向的电流，则A中原磁场方向向
右，A内部磁场大于外部磁场，因此磁场方向要看内部，即A右端是强磁性合金的N极，故D正确。
故选D。
二、多选题

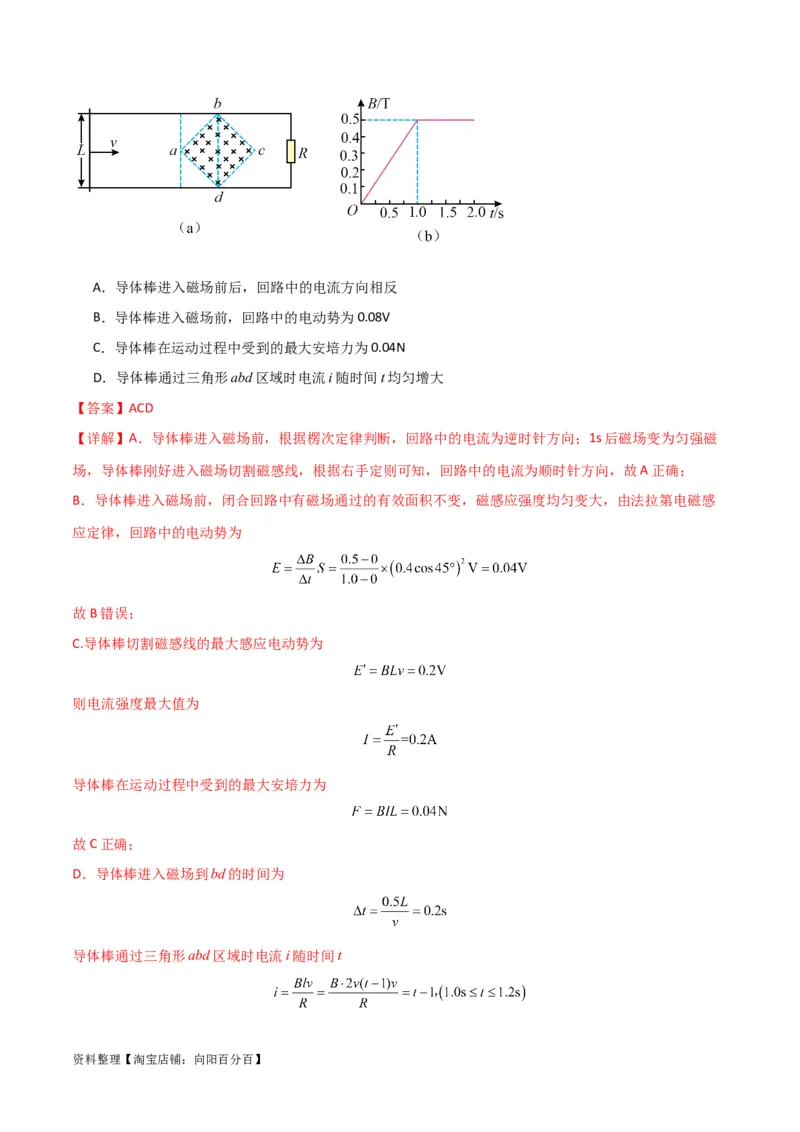

4．（2023·福建福州·校考模拟预测）如图（a）所示，平行长直金属导轨水平放置，间距L=0.4m。导轨右
端接有阻值R=1Ω的电阻，导体棒垂直放置在导轨上，且接触良好。导体棒及导轨的电阻均不计，导轨间
正方形区域abcd内有方向竖直向下的匀强磁场，bd连线与导轨垂直，长度也为L。从0时刻开始，磁感应
强度B的大小随时间t变化规律如图（b）所示；同一时刻，棒从导轨左端开始向右匀速运动，1s后刚好进
入磁场。若使棒在导轨上始终以速度v=1m/s做直线运动，则（ ）
资料整理【淘宝店铺：向阳百分百】A．导体棒进入磁场前后，回路中的电流方向相反
B．导体棒进入磁场前，回路中的电动势为0.08V
C．导体棒在运动过程中受到的最大安培力为0.04N
D．导体棒通过三角形abd区域时电流i随时间t均匀增大
【答案】ACD
【详解】A．导体棒进入磁场前，根据楞次定律判断，回路中的电流为逆时针方向；1s后磁场变为匀强磁
场，导体棒刚好进入磁场切割磁感线，根据右手定则可知，回路中的电流为顺时针方向，故A正确；
B．导体棒进入磁场前，闭合回路中有磁场通过的有效面积不变，磁感应强度均匀变大，由法拉第电磁感
应定律，回路中的电动势为
故B错误；
C.导体棒切割磁感线的最大感应电动势为
则电流强度最大值为
导体棒在运动过程中受到的最大安培力为
故C正确；
D．导体棒进入磁场到bd的时间为
导体棒通过三角形abd区域时电流i随时间t
资料整理【淘宝店铺：向阳百分百】可知体棒通过三角形abd区域时电流i随时间t均匀增大，故D正确。
故选ACD。

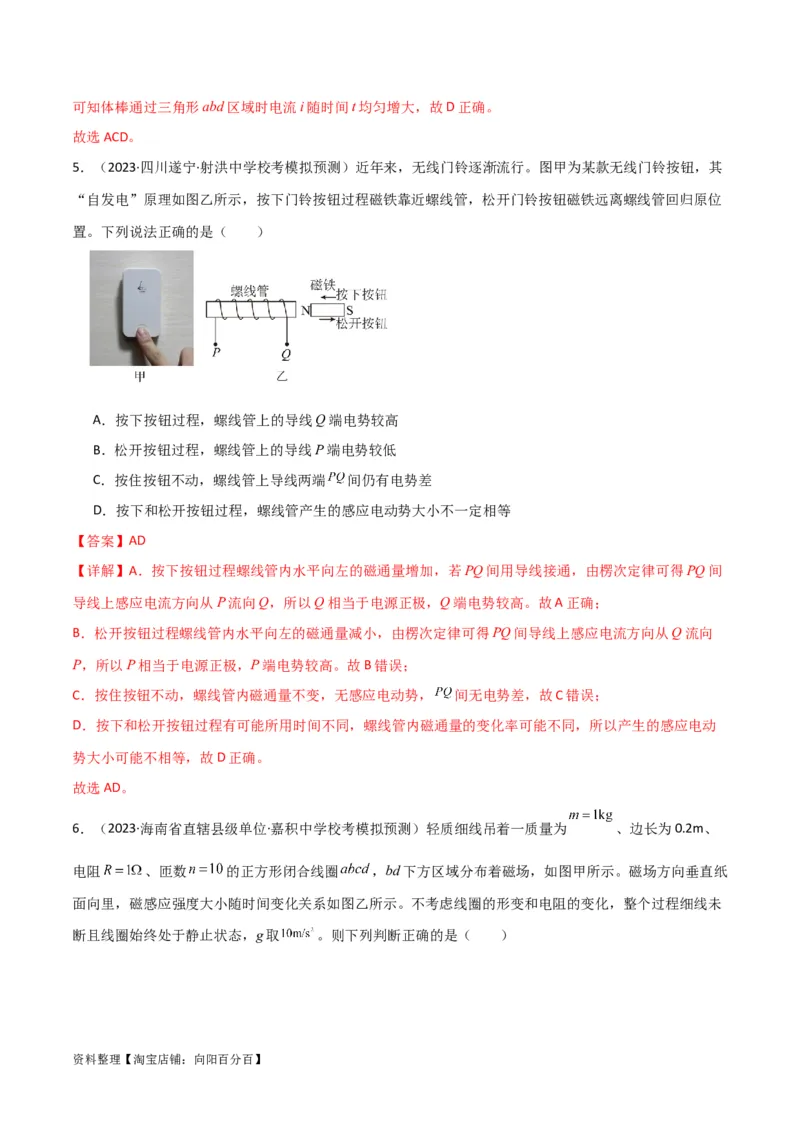

5．（2023·四川遂宁·射洪中学校考模拟预测）近年来，无线门铃逐渐流行。图甲为某款无线门铃按钮，其
“自发电”原理如图乙所示，按下门铃按钮过程磁铁靠近螺线管，松开门铃按钮磁铁远离螺线管回归原位
置。下列说法正确的是（ ）
A．按下按钮过程，螺线管上的导线Q端电势较高
B．松开按钮过程，螺线管上的导线P端电势较低
C．按住按钮不动，螺线管上导线两端 间仍有电势差
D．按下和松开按钮过程，螺线管产生的感应电动势大小不一定相等
【答案】AD
【详解】A．按下按钮过程螺线管内水平向左的磁通量增加，若PQ间用导线接通，由楞次定律可得PQ间
导线上感应电流方向从P流向Q，所以Q相当于电源正极，Q端电势较高。故A正确；
B．松开按钮过程螺线管内水平向左的磁通量减小，由楞次定律可得PQ间导线上感应电流方向从Q流向
P，所以P相当于电源正极，P端电势较高。故B错误；
C．按住按钮不动，螺线管内磁通量不变，无感应电动势， 间无电势差，故C错误；
D．按下和松开按钮过程有可能所用时间不同，螺线管内磁通量的变化率可能不同，所以产生的感应电动
势大小可能不相等，故D正确。
故选AD。

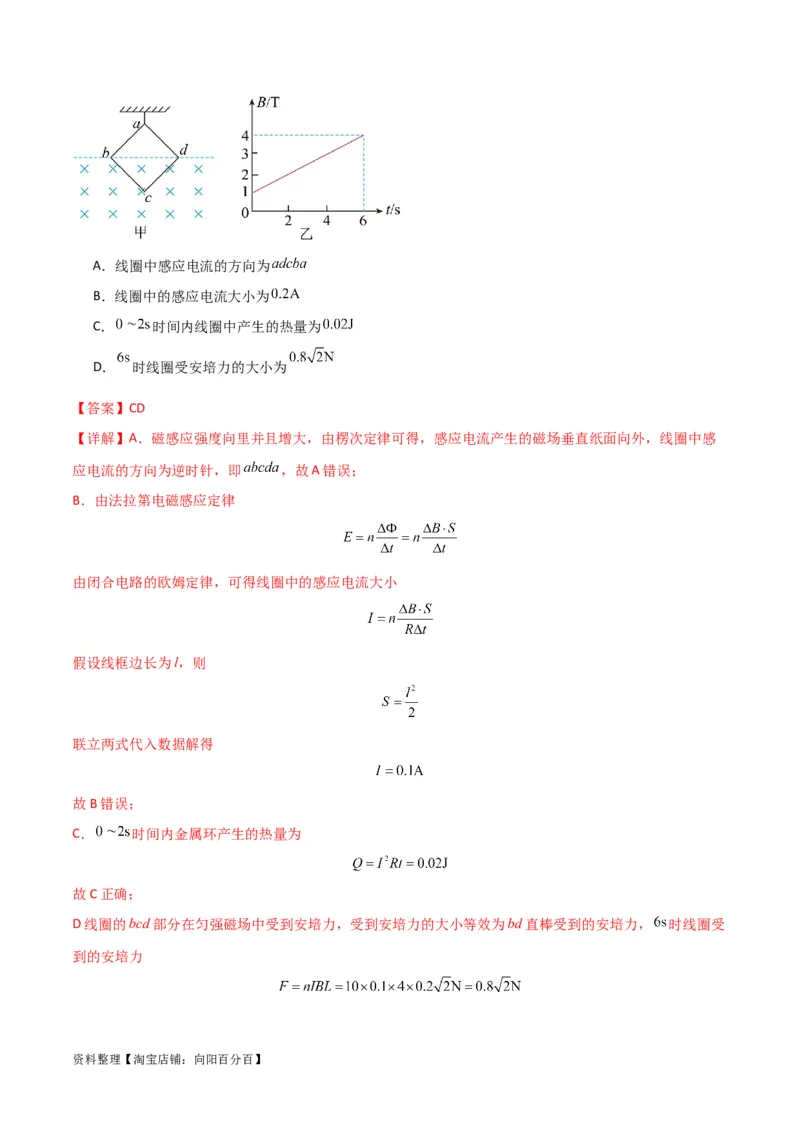

6．（2023·海南省直辖县级单位·嘉积中学校考模拟预测）轻质细线吊着一质量为 、边长为0.2m、
电阻 、匝数 的正方形闭合线圈 ，bd下方区域分布着磁场，如图甲所示。磁场方向垂直纸
面向里，磁感应强度大小随时间变化关系如图乙所示。不考虑线圈的形变和电阻的变化，整个过程细线未
断且线圈始终处于静止状态，g取 。则下列判断正确的是（ ）
资料整理【淘宝店铺：向阳百分百】A．线圈中感应电流的方向为
B．线圈中的感应电流大小为
C． 时间内线圈中产生的热量为
D． 时线圈受安培力的大小为
【答案】CD
【详解】A．磁感应强度向里并且增大，由楞次定律可得，感应电流产生的磁场垂直纸面向外，线圈中感
应电流的方向为逆时针，即 ，故A错误；
B．由法拉第电磁感应定律
由闭合电路的欧姆定律，可得线圈中的感应电流大小
假设线框边长为l，则
联立两式代入数据解得
故B错误；
C． 时间内金属环产生的热量为
故C正确；
D线圈的bcd部分在匀强磁场中受到安培力，受到安培力的大小等效为bd直棒受到的安培力， 时线圈受
到的安培力
资料整理【淘宝店铺：向阳百分百】故D正确。
故选CD。
