考点巩固卷70
电磁感应现象与楞次定律等基础概念和规律
建议用时：50 分钟
考点序号
考点
题型分布
考点1
电磁感应现象
3 单选+2 多选+1 实验
考点2
感应电流方向的判断
5 多选
考点3
楞次定律的理解和应用
3 单选+3 多选
考点01：电磁感应现象（3 单选+2 多选+1 实验）
一、单选题
1．（2023·福建宁德·福建省福安市第一中学校考一模）某同学将电池组、滑动变阻器、带铁芯的线圈A、
线圈B、电流计及开关如图连接，在开关闭合、线圈A 放在线圈中的情况下，他发现当他将滑动变阻器的
滑动端P 向左加速滑动时，电流计指针向右偏转，则关于他的下列推断中正确的是（ ）
A．若线圈A 向上移动或滑动变阻器的滑片P 向右加速滑动，则电流计指针向左偏转
B．若线圈A 中铁芯向上拔出或断开开关，则电流计指针向右偏转
C．滑若动变阻器的滑片P 匀速向左或匀速向右滑动，则电流计指针始终静止在刻度盘的正中央
D．由于线圈A、线圈B 的绕线方向未知，故无法判断电流计指针偏转方向
【答案】B
【详解】A．因为当他将滑动变阻器的滑片P 向左加速滑动时，变阻器的电阻变大，通过线圈A 的电流变
小，则线圈A 产生的磁场变小，故当线圈B 中的磁通量变小时，电流计指针向右偏转。当线圈A 向上移动
时，线圈B 中磁通量减小，电流计指针向右偏转，故A 错误；
B．当线圈A 中的铁芯向上拔出或断开开关时，线圈B 中的磁通量均减小，电流计指针均向右偏转，故B 正
确；
C．P 向左或向右匀速滑动时，线圈A 中电流均变化，B 中磁通量变化，有感应电流产生，电流计指针发生
偏转，故C 错误；
D．虽然线圈A、线圈B 的绕线方向未知，但我们可以根据使电流计指针向右偏的条件得出其他情况下出现
的现象，故D 错误。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故选B。

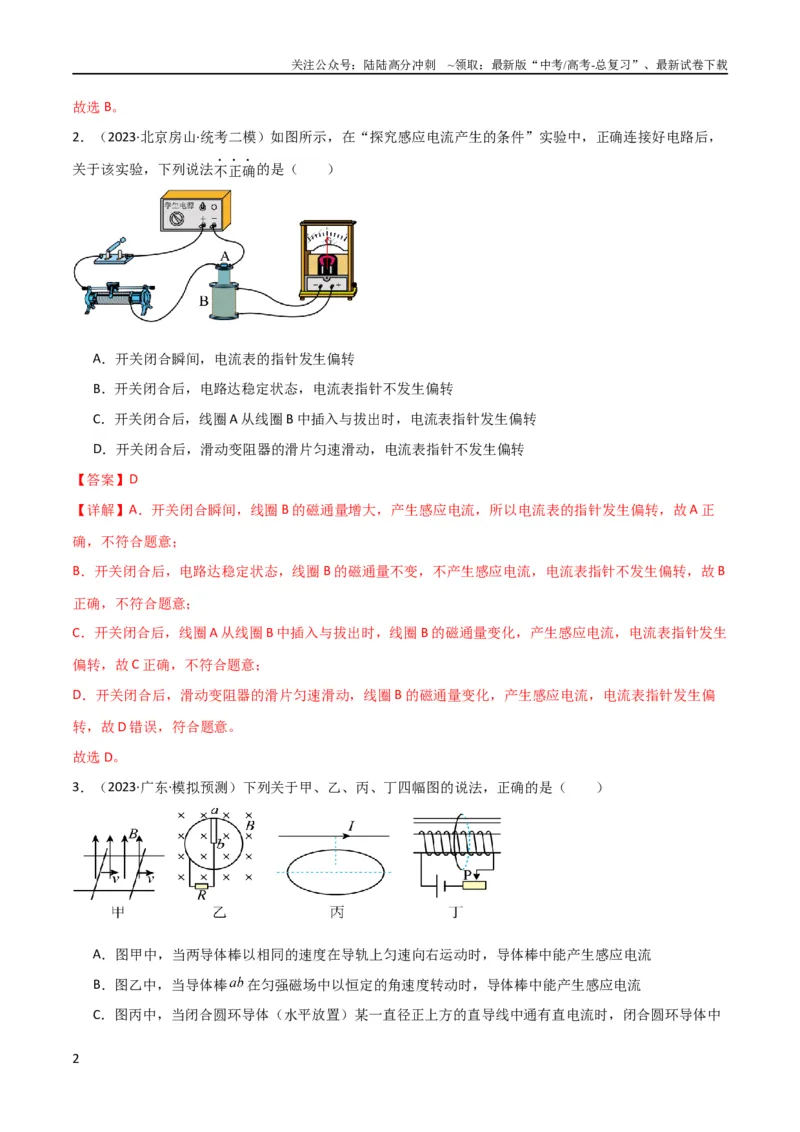

2．（2023·北京房山·统考二模）如图所示，在“探究感应电流产生的条件”实验中，正确连接好电路后，
关于该实验，下列说法不正确的是（ ）
A．开关闭合瞬间，电流表的指针发生偏转
B．开关闭合后，电路达稳定状态，电流表指针不发生偏转
C．开关闭合后，线圈A 从线圈B 中插入与拔出时，电流表指针发生偏转
D．开关闭合后，滑动变阻器的滑片匀速滑动，电流表指针不发生偏转
【答案】D
【详解】A．开关闭合瞬间，线圈B 的磁通量增大，产生感应电流，所以电流表的指针发生偏转，故A 正
确，不符合题意；
B．开关闭合后，电路达稳定状态，线圈B 的磁通量不变，不产生感应电流，电流表指针不发生偏转，故B
正确，不符合题意；
C．开关闭合后，线圈A 从线圈B 中插入与拔出时，线圈B 的磁通量变化，产生感应电流，电流表指针发生
偏转，故C 正确，不符合题意；
D．开关闭合后，滑动变阻器的滑片匀速滑动，线圈B 的磁通量变化，产生感应电流，电流表指针发生偏
转，故D 错误，符合题意。
故选D。
3．（2023·广东·模拟预测）下列关于甲、乙、丙、丁四幅图的说法，正确的是（ ）
A．图甲中，当两导体棒以相同的速度在导轨上匀速向右运动时，导体棒中能产生感应电流
B．图乙中，当导体棒
在匀强磁场中以恒定的角速度转动时，导体棒中能产生感应电流
C．图丙中，当闭合圆环导体（水平放置）某一直径正上方的直导线中通有直电流时，闭合圆环导体中
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

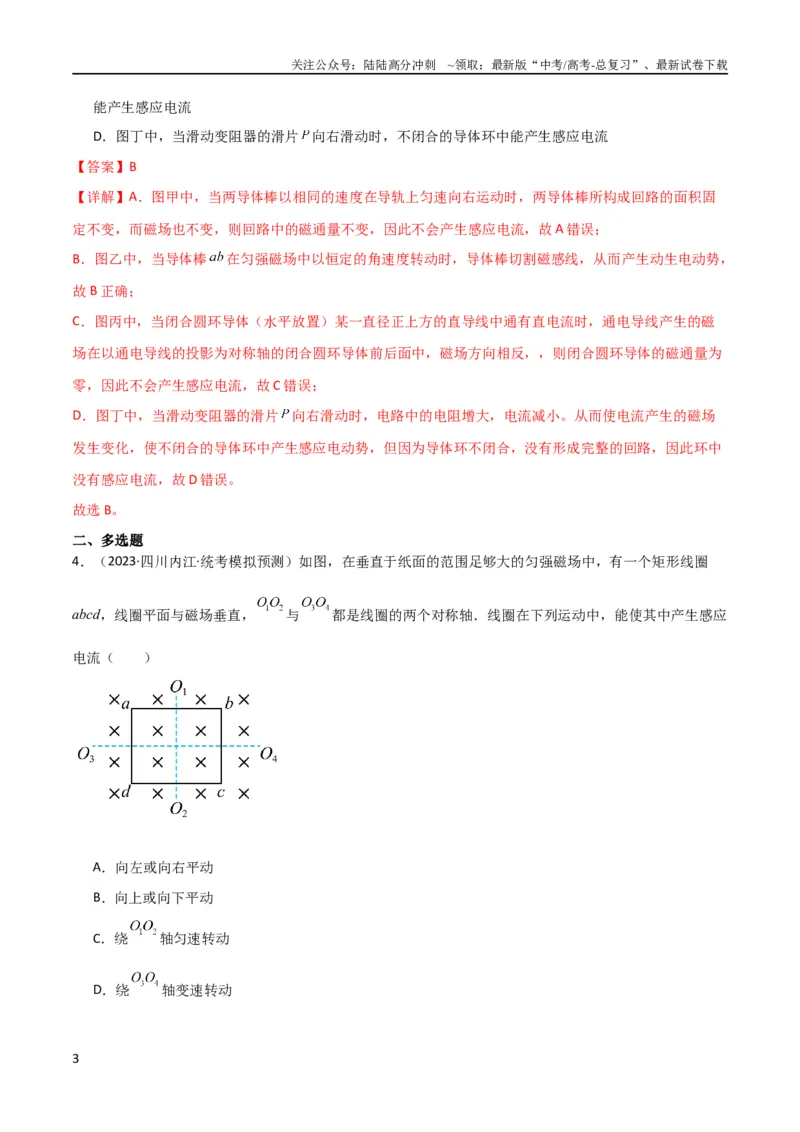

能产生感应电流
D．图丁中，当滑动变阻器的滑片
向右滑动时，不闭合的导体环中能产生感应电流
【答案】B
【详解】A．图甲中，当两导体棒以相同的速度在导轨上匀速向右运动时，两导体棒所构成回路的面积固
定不变，而磁场也不变，则回路中的磁通量不变，因此不会产生感应电流，故A 错误；
B．图乙中，当导体棒
在匀强磁场中以恒定的角速度转动时，导体棒切割磁感线，从而产生动生电动势，
故B 正确；
C．图丙中，当闭合圆环导体（水平放置）某一直径正上方的直导线中通有直电流时，通电导线产生的磁
场在以通电导线的投影为对称轴的闭合圆环导体前后面中，磁场方向相反，，则闭合圆环导体的磁通量为
零，因此不会产生感应电流，故C 错误；
D．图丁中，当滑动变阻器的滑片
向右滑动时，电路中的电阻增大，电流减小。从而使电流产生的磁场
发生变化，使不闭合的导体环中产生感应电动势，但因为导体环不闭合，没有形成完整的回路，因此环中
没有感应电流，故D 错误。
故选B。
二、多选题
4．（2023·四川内江·统考模拟预测）如图，在垂直于纸面的范围足够大的匀强磁场中，有一个矩形线圈
abcd，线圈平面与磁场垂直，
与
都是线圈的两个对称轴．线圈在下列运动中，能使其中产生感应
电流（ ）
A．向左或向右平动
B．向上或向下平动
C．绕
轴匀速转动
D．绕
轴变速转动
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

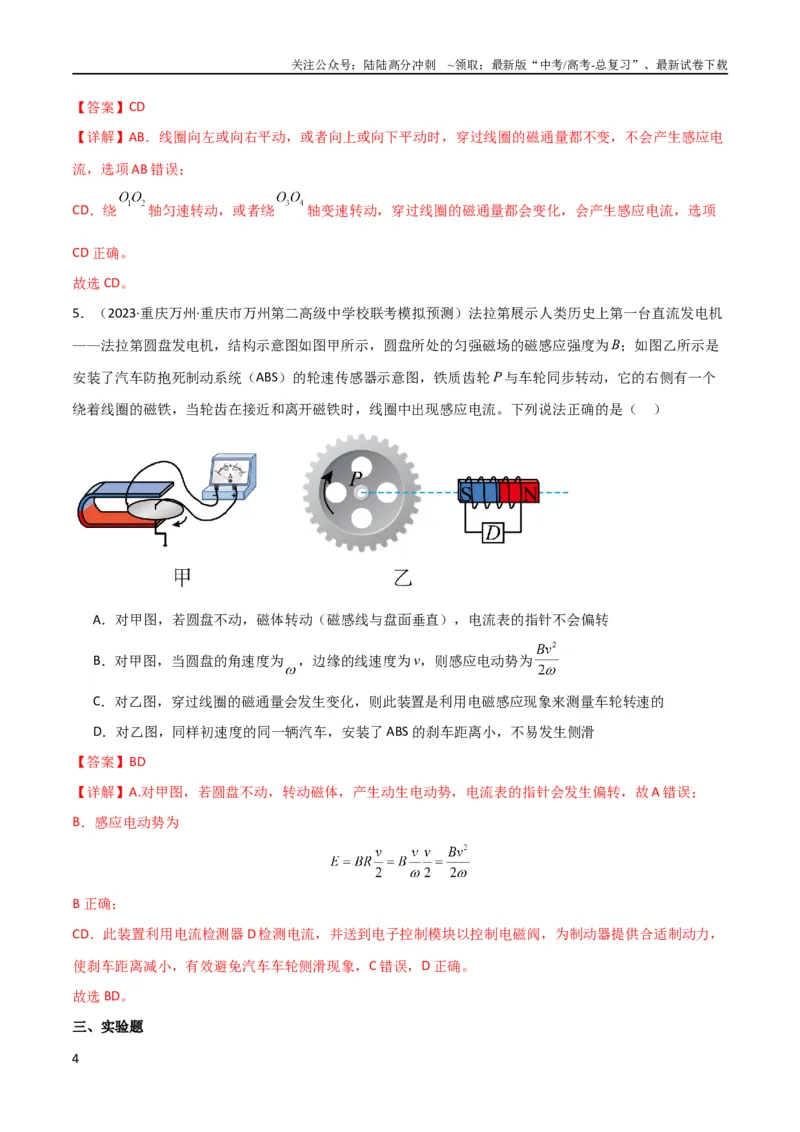

【答案】CD
【详解】AB．线圈向左或向右平动，或者向上或向下平动时，穿过线圈的磁通量都不变，不会产生感应电
流，选项AB 错误；
CD．绕
轴匀速转动，或者绕
轴变速转动，穿过线圈的磁通量都会变化，会产生感应电流，选项
CD 正确。
故选CD。
5．（2023·重庆万州·重庆市万州第二高级中学校联考模拟预测）法拉第展示人类历史上第一台直流发电机
——法拉第圆盘发电机，结构示意图如图甲所示，圆盘所处的匀强磁场的磁感应强度为B；如图乙所示是
安装了汽车防抱死制动系统（ABS）的轮速传感器示意图，铁质齿轮P 与车轮同步转动，它的右侧有一个
绕着线圈的磁铁，当轮齿在接近和离开磁铁时，线圈中出现感应电流。下列说法正确的是（ ）
A．对甲图，若圆盘不动，磁体转动（磁感线与盘面垂直），电流表的指针不会偏转
B．对甲图，当圆盘的角速度为
，边缘的线速度为v，则感应电动势为
C．对乙图，穿过线圈的磁通量会发生变化，则此装置是利用电磁感应现象来测量车轮转速的
D．对乙图，同样初速度的同一辆汽车，安装了ABS 的刹车距离小，不易发生侧滑
【答案】BD
【详解】A.对甲图，若圆盘不动，转动磁体，产生动生电动势，电流表的指针会发生偏转，故A 错误；
B．感应电动势为
B 正确；
CD．此装置利用电流检测器D 检测电流，并送到电子控制模块以控制电磁阀，为制动器提供合适制动力，
使刹车距离减小，有效避免汽车车轮侧滑现象，C 错误，D 正确。
故选BD。
三、实验题
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

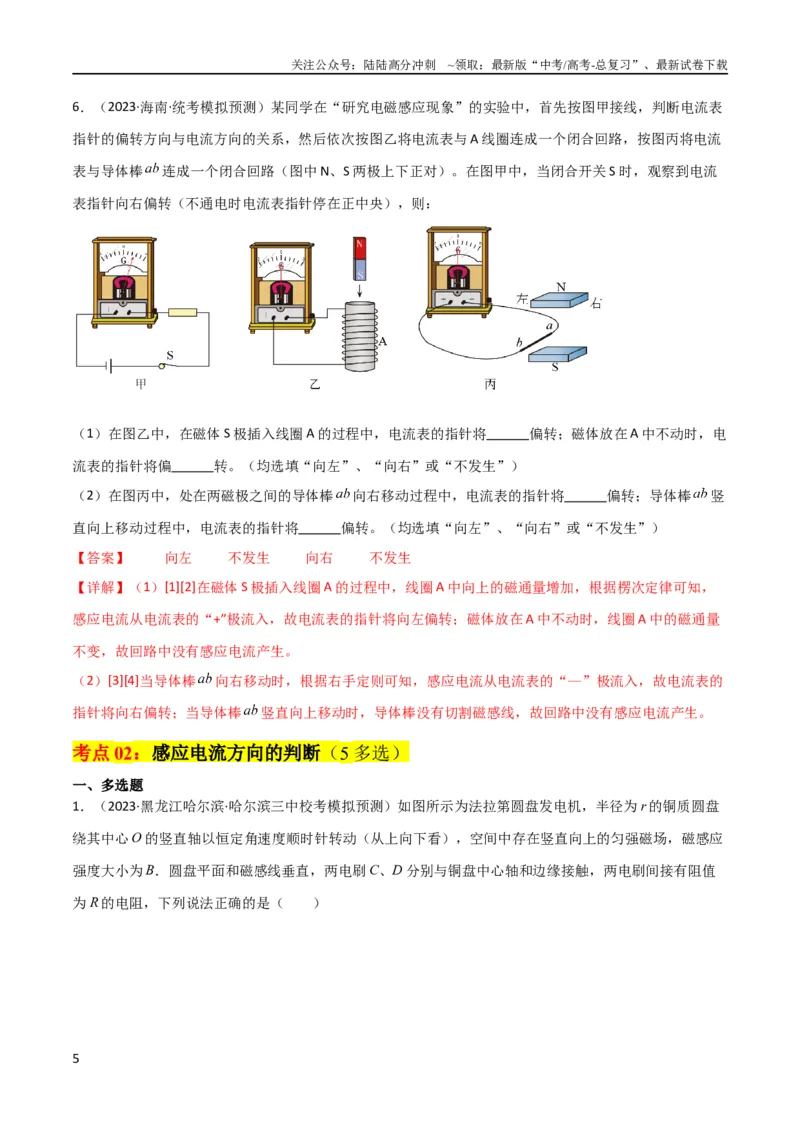

6．（2023·海南·统考模拟预测）某同学在“研究电磁感应现象”的实验中，首先按图甲接线，判断电流表
指针的偏转方向与电流方向的关系，然后依次按图乙将电流表与A 线圈连成一个闭合回路，按图丙将电流
表与导体棒
连成一个闭合回路（图中N、S 两极上下正对）。在图甲中，当闭合开关S 时，观察到电流
表指针向右偏转（不通电时电流表指针停在正中央），则：
（1）在图乙中，在磁体S 极插入线圈A 的过程中，电流表的指针将 偏转；磁体放在A 中不动时，电
流表的指针将偏 转。（均选填“向左”、“向右”或“不发生”）
（2）在图丙中，处在两磁极之间的导体棒
向右移动过程中，电流表的指针将 偏转；导体棒
竖
直向上移动过程中，电流表的指针将 偏转。（均选填“向左”、“向右”或“不发生”）
【答案】 向左 不发生 向右 不发生
【详解】（1）[1][2]在磁体S 极插入线圈A 的过程中，线圈A 中向上的磁通量增加，根据楞次定律可知，
感应电流从电流表的“+”极流入，故电流表的指针将向左偏转；磁体放在A 中不动时，线圈A 中的磁通量
不变，故回路中没有感应电流产生。
（2）[3][4]当导体棒
向右移动时，根据右手定则可知，感应电流从电流表的“—”极流入，故电流表的
指针将向右偏转；当导体棒
竖直向上移动时，导体棒没有切割磁感线，故回路中没有感应电流产生。
考点02：感应电流方向的判断（5 多选）
一、多选题
1．（2023·黑龙江哈尔滨·哈尔滨三中校考模拟预测）如图所示为法拉第圆盘发电机，半径为r 的铜质圆盘
绕其中心O 的竖直轴以恒定角速度顺时针转动（从上向下看），空间中存在竖直向上的匀强磁场，磁感应
强度大小为B．圆盘平面和磁感线垂直，两电刷C、D 分别与铜盘中心轴和边缘接触，两电刷间接有阻值
为R 的电阻，下列说法正确的是（ ）
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

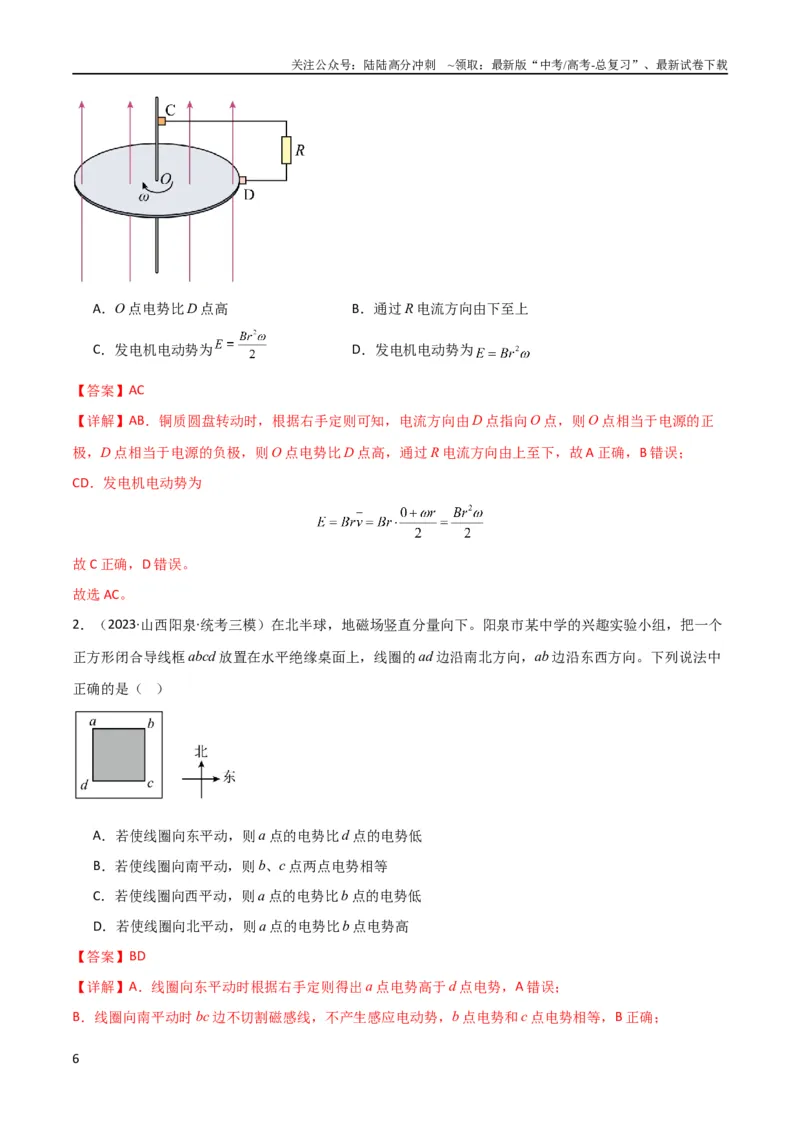

A．O 点电势比D 点高
B．通过R 电流方向由下至上
C．发电机电动势为
D．发电机电动势为
【答案】AC
【详解】AB．铜质圆盘转动时，根据右手定则可知，电流方向由D 点指向O 点，则O 点相当于电源的正
极，D 点相当于电源的负极，则O 点电势比D 点高，通过R 电流方向由上至下，故A 正确，B 错误；
CD．发电机电动势为
故C 正确，D 错误。
故选AC。
2．（2023·山西阳泉·统考三模）在北半球，地磁场竖直分量向下。阳泉市某中学的兴趣实验小组，把一个
正方形闭合导线框abcd 放置在水平绝缘桌面上，线圈的ad 边沿南北方向，ab 边沿东西方向。下列说法中
正确的是（ ）
A．若使线圈向东平动，则a 点的电势比d 点的电势低
B．若使线圈向南平动，则b、c 点两点电势相等
C．若使线圈向西平动，则a 点的电势比b 点的电势低
D．若使线圈向北平动，则a 点的电势比b 点电势高
【答案】BD
【详解】A．线圈向东平动时根据右手定则得出a 点电势高于d 点电势，A 错误；
B．线圈向南平动时bc 边不切割磁感线，不产生感应电动势，b 点电势和c 点电势相等，B 正确；
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．线圈向西平动时，ab 边不切割磁感线，不产生感应电动势，a 点电势和b 点电势相等，C 错误；
D．线圈向北平动时，利用右手定则得出a 点电势比b 点高，D 正确。
故选BD。

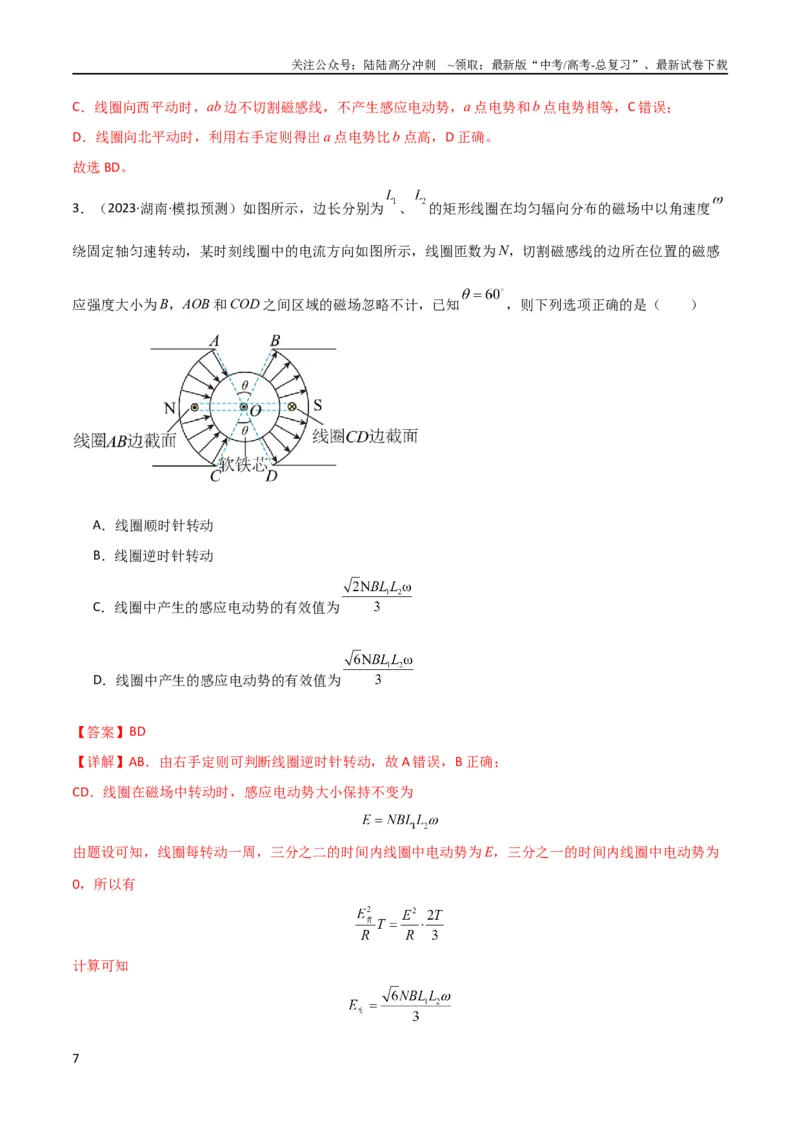

3．（2023·湖南·模拟预测）如图所示，边长分别为
、
的矩形线圈在均匀辐向分布的磁场中以角速度
绕固定轴匀速转动，某时刻线圈中的电流方向如图所示，线圈匝数为N，切割磁感线的边所在位置的磁感
应强度大小为B，AOB 和COD 之间区域的磁场忽略不计，已知
，则下列选项正确的是（ ）
A．线圈顺时针转动
B．线圈逆时针转动
C．线圈中产生的感应电动势的有效值为
D．线圈中产生的感应电动势的有效值为
【答案】BD
【详解】AB．由右手定则可判断线圈逆时针转动，故A 错误，B 正确；
CD．线圈在磁场中转动时，感应电动势大小保持不变为
由题设可知，线圈每转动一周，三分之二的时间内线圈中电动势为E，三分之一的时间内线圈中电动势为
0，所以有
计算可知
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故C 错误，D 正确；
故选BD。

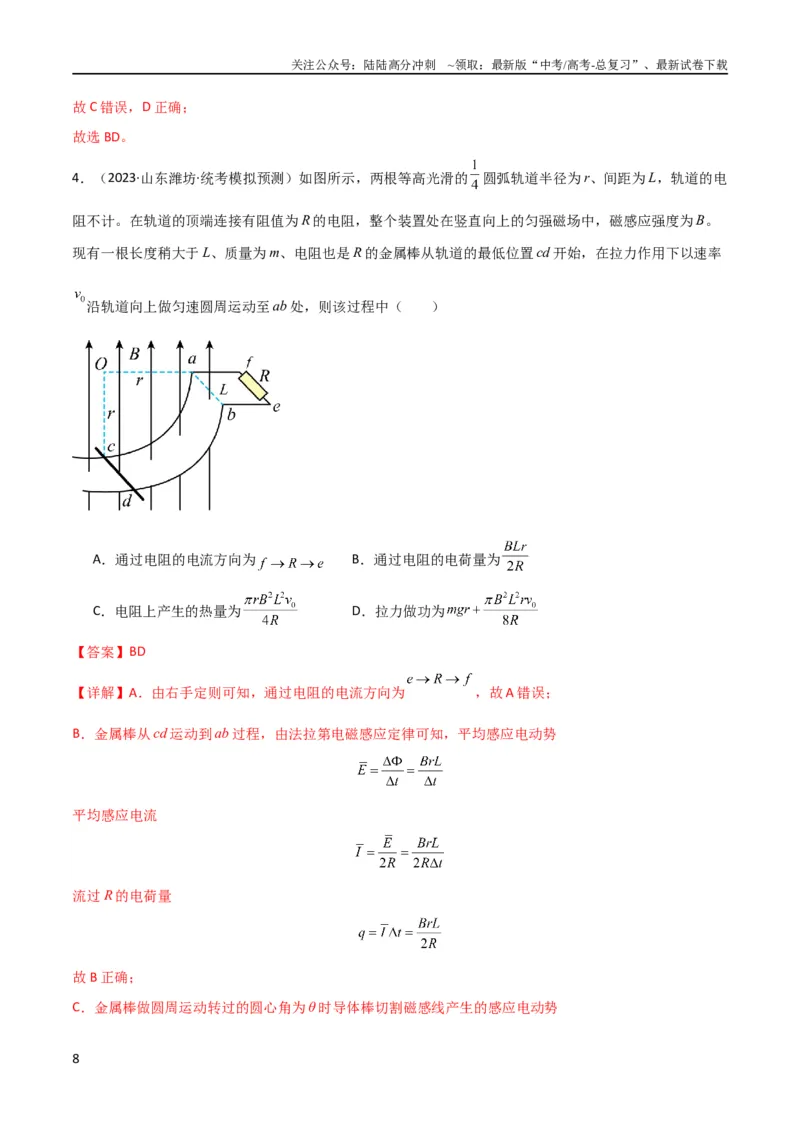

4．（2023·山东潍坊·统考模拟预测）如图所示，两根等高光滑的
圆弧轨道半径为r、间距为L，轨道的电
阻不计。在轨道的顶端连接有阻值为R 的电阻，整个装置处在竖直向上的匀强磁场中，磁感应强度为B。
现有一根长度稍大于L、质量为m、电阻也是R 的金属棒从轨道的最低位置cd 开始，在拉力作用下以速率
沿轨道向上做匀速圆周运动至ab 处，则该过程中（ ）
A．通过电阻的电流方向为
B．通过电阻的电荷量为
C．电阻上产生的热量为
D．拉力做功为
【答案】BD
【详解】A．由右手定则可知，通过电阻的电流方向为
，故A 错误；
B．金属棒从cd 运动到ab 过程，由法拉第电磁感应定律可知，平均感应电动势
平均感应电流
流过R 的电荷量
故B 正确；
C．金属棒做圆周运动转过的圆心角为θ 时导体棒切割磁感线产生的感应电动势
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
回路产生正弦式感应电流，感应电动势的最大值
有效值
通过R 的电流大小
金属棒从cd 到ab 过程R 上产生的热量
故C 错误；
D．由功能关系可知
解得
故D 正确。
故选BD。
5．（2023·福建厦门·统考二模）如图所示，足够长的圆柱形永磁体竖直放置，其周围存在辐向磁场．一个
圆形金属线圈与磁体中心同轴，线圈由静止释放后经过时间t 速度达到最大值v，此过程中线圈平面始终保
持水平，已知金属线圈的匝数为N、质量为m、直径为d、总电阻为R，金属线圈下落过程中所经过磁场的
磁感应强度大小均为B，重力加速度大小为g，不计空气阻力，则（ ）
A．从上往下看，线圈中感应电流沿顺时针方向
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．线圈达到最大速度之前做匀加速直线运动
C．线圈下落速度为v 时的热功率为
D．t 时间内通过线圈横截面的电荷量为
【答案】AD
【详解】A．线圈的每一部分都在切割磁感线，根据右手定则可知从上往下看，线圈中感应电流沿顺时针
方向，A 正确；
B．线圈达到最大速度之前，随着速度增大，电流增大，所受向上的安培力增大，根据牛顿第二定律可知
加速度逐渐减小，B 错误；
C．环下落速度为v 时，安培力与重力平衡，热功率等于克服安培力做功功率，则有
C 错误；
D．t 时间内，根据动量定理
其中
联立得
解得
D 正确。
故选AD。
考点03：楞次定律的理解和应用（3 单选+3 多选）
一、单选题
1．（2023·福建福州·福建省福州第一中学校考三模）如图甲所示，一闭合金属圆环固定在水平面上，虚线
ab 右侧空间存在均匀分布的竖直磁场，其磁感应强度B 随时间t 的变化规律如图乙所示（取磁感应强度方
向竖直向上为正），则（ ）
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．0 ~ 1s 内感应电流方向沿bca 方向
B．3 ~ 4s 内感应电流方向沿bca 方向
C．2s 末圆环受到的安培力最大
D．3s 末圆环受到的安培力为零
【答案】D
【详解】A．由于取磁感应强度方向竖直向上为正，则0 ~ 1s 内磁感应强度在正方向增大，根据楞次定律可
知，感应电流方向沿acb 方向，A 错误；
B．由于取磁感应强度方向竖直向上为正，则3 ~ 4s 内磁感应强度在负方向减小，根据楞次定律可知，感应
电流方向沿acb 方向，B 错误；
C．由题图知，2s 末磁感应强度为0，则圆环受到的安培力为零，C 错误；
D．由题图知，3s 末磁感应强度的变化率为0，则圆环的感应电流为零，故圆环受到的安培力为零，D 正确。
故选D。
2．（2023·北京海淀·中关村中学校考三模）某同学用图所示装置探究影响感应电流方向的因素，将磁体从
线圈中向上匀速抽出时，观察到灵敏电流计指针向右偏转。关于该实验，下列说法正确的是（ ）
A．必须保证磁体匀速运动，灵敏电流计指针才会向右偏转
B．若将磁体向上加速抽出，灵敏电流计指针也会向右偏转
C．将磁体的N、S 极对调，并将其向上抽出，灵敏电流计指针仍向右偏转
D．将磁体的N、S 极对调，并将其向下插入，灵敏电流计指针仍向左偏转
【答案】B
【详解】AB．如图磁体只要向上抽出，穿过线圈的磁通量就会减小，感应电流的磁场方向向上，就能观察
到灵敏电流计指针向右偏转，故A 错误，B 正确；
C．将磁体的N、S 极对调，并将其向上抽出，穿过线圈的磁通量减小，产生的感应电流磁场向下，所以灵
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
敏电流计指针向左偏转，故C 错误；
D．将磁体的N、S 极对调，并将其向下插入，磁通量增大，产生的感应电流磁场向上，所以灵敏电流计指
针仍向右偏转，故D 错误。
故选B。
3．（2023·广西南宁·南宁三中校考二模）现代科技的许多领域都需要研究新型材料。研究人员发现一种具
有独特属性的新型合金能够将内能直接转化为电能。具体而言，只要略微提高温度，这种合金就会变成强
磁性合金，从而使环绕它的线圈中产生电流，其简化模型如图所示。A 为圆柱形合金材料，B 为金属线圈，
套在圆柱形合金材料上，线圈的半径大于合金材料的半径。现对A 进行加热，下列说法正确的是（ ）
A．穿过线圈B 的磁通量减小
B．线圈B 一定有收缩的趋势
C．线圈B 中感应电流产生的磁场阻止了B 线圈内磁通量的增加
D．若从右向左看B 中产生顺时针方向的电流，则A 右端是强磁性合金的N 极
【答案】D
【详解】AB．对A 进行加热，其磁感应强度增大，A 内部磁场与外部磁场方向相反，B 线圈的总磁通量与A
内部磁场方向相同，穿过线圈B 的磁通量增大，由楞次定律可知，B 线圈一定有扩张的趋势，故AB 错误；
C．根据楞次定律可知，B 线圈中感应电流产生的磁场阻碍了B 线圈内磁通量的增加，而非阻止，故C 错误；
D．根据右手螺旋定则和楞次定律可知，若从右向左看B 中产生顺时针方向的电流，则A 中原磁场方向向
右，A 内部磁场大于外部磁场，因此磁场方向要看内部，即A 右端是强磁性合金的N 极，故D 正确。
故选D。
二、多选题
4．（2023·福建福州·校考模拟预测）如图（a）所示，平行长直金属导轨水平放置，间距L=0.4m。导轨右
端接有阻值R=1Ω的电阻，导体棒垂直放置在导轨上，且接触良好。导体棒及导轨的电阻均不计，导轨间
正方形区域abcd 内有方向竖直向下的匀强磁场，bd 连线与导轨垂直，长度也为L。从0 时刻开始，磁感应
强度B 的大小随时间t 变化规律如图（b）所示；同一时刻，棒从导轨左端开始向右匀速运动，1s 后刚好进
入磁场。若使棒在导轨上始终以速度v=1m/s 做直线运动，则（ ）
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．导体棒进入磁场前后，回路中的电流方向相反
B．导体棒进入磁场前，回路中的电动势为0.08V
C．导体棒在运动过程中受到的最大安培力为0.04N
D．导体棒通过三角形abd 区域时电流i 随时间t 均匀增大
【答案】ACD
【详解】A．导体棒进入磁场前，根据楞次定律判断，回路中的电流为逆时针方向；1s 后磁场变为匀强磁
场，导体棒刚好进入磁场切割磁感线，根据右手定则可知，回路中的电流为顺时针方向，故A 正确；
B．导体棒进入磁场前，闭合回路中有磁场通过的有效面积不变，磁感应强度均匀变大，由法拉第电磁感
应定律，回路中的电动势为
故B 错误；
C.导体棒切割磁感线的最大感应电动势为
则电流强度最大值为
导体棒在运动过程中受到的最大安培力为
故C 正确；
D．导体棒进入磁场到bd 的时间为
导体棒通过三角形abd 区域时电流i 随时间t
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
可知体棒通过三角形abd 区域时电流i 随时间t 均匀增大，故D 正确。
故选ACD。
5．（2023·四川遂宁·射洪中学校考模拟预测）近年来，无线门铃逐渐流行。图甲为某款无线门铃按钮，其
“自发电”原理如图乙所示，按下门铃按钮过程磁铁靠近螺线管，松开门铃按钮磁铁远离螺线管回归原位
置。下列说法正确的是（ ）
A．按下按钮过程，螺线管上的导线Q 端电势较高
B．松开按钮过程，螺线管上的导线P 端电势较低
C．按住按钮不动，螺线管上导线两端
间仍有电势差
D．按下和松开按钮过程，螺线管产生的感应电动势大小不一定相等
【答案】AD
【详解】A．按下按钮过程螺线管内水平向左的磁通量增加，若PQ 间用导线接通，由楞次定律可得PQ 间
导线上感应电流方向从P 流向Q，所以Q 相当于电源正极，Q 端电势较高。故A 正确；
B．松开按钮过程螺线管内水平向左的磁通量减小，由楞次定律可得PQ 间导线上感应电流方向从Q 流向
P，所以P 相当于电源正极，P 端电势较高。故B 错误；
C．按住按钮不动，螺线管内磁通量不变，无感应电动势，
间无电势差，故C 错误；
D．按下和松开按钮过程有可能所用时间不同，螺线管内磁通量的变化率可能不同，所以产生的感应电动
势大小可能不相等，故D 正确。
故选AD。
6．（2023·海南省直辖县级单位·嘉积中学校考模拟预测）轻质细线吊着一质量为
、边长为0.2m、
电阻
、匝数
的正方形闭合线圈
，bd 下方区域分布着磁场，如图甲所示。磁场方向垂直纸
面向里，磁感应强度大小随时间变化关系如图乙所示。不考虑线圈的形变和电阻的变化，整个过程细线未
断且线圈始终处于静止状态，g 取
。则下列判断正确的是（ ）
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．线圈中感应电流的方向为
B．线圈中的感应电流大小为
C．
时间内线圈中产生的热量为
D．
时线圈受安培力的大小为
【答案】CD
【详解】A．磁感应强度向里并且增大，由楞次定律可得，感应电流产生的磁场垂直纸面向外，线圈中感
应电流的方向为逆时针，即
，故A 错误；
B．由法拉第电磁感应定律
由闭合电路的欧姆定律，可得线圈中的感应电流大小
假设线框边长为l，则
联立两式代入数据解得
故B 错误；
C．
时间内金属环产生的热量为
故C 正确；
D 线圈的bcd 部分在匀强磁场中受到安培力，受到安培力的大小等效为bd 直棒受到的安培力，
时线圈受
到的安培力
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故D 正确。
故选CD。
