2020年山东省日照市中考物理试卷
一、单项选择题（本大题包括8小题，每小题3分，共24分。在每小题给出的四个选项中
只有一项符合题目要求，全部选对的得3分，不选、选错的得0分）
1．（3分）下列关于磁感线的说法，正确的是（ ）
A．磁感线分布越密的地方，磁场越弱
B．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
C．磁体周围的磁感线从磁体的S极出发，回到磁体的N极，构成闭合曲线
D．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反

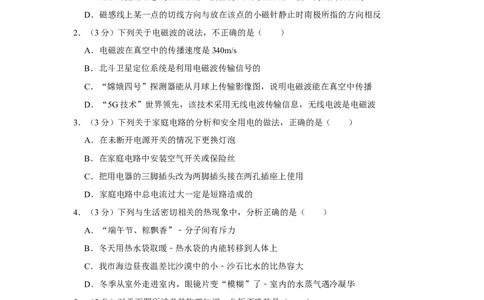

2．（3分）下列关于电磁波的说法，不正确的是（ ）
A．电磁波在真空中的传播速度是340m/s
B．北斗卫星定位系统是利用电磁波传输信号的
C．“嫦娥四号”探测器能从月球上传输影像图，说明电磁波能在真空中传播
D．“5G技术”世界领先，该技术采用无线电波传输信息，无线电波是电磁波
3．（3分）下列关于家庭电路的分析和安全用电的做法，正确的是（ ）
A．在未断开电源开关的情况下更换灯泡
B．在家庭电路中安装空气开关或保险丝
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用
D．家庭电路中总电流过大一定是短路造成的
4．（3分）下列与生活密切相关的热现象中，分析正确的是（ ）
A．“端午节、粽飘香”﹣分子间有斥力
B．冬天用热水袋取暖﹣热水袋的内能转移到人体上
C．我市海边昼夜温差比沙漠中的小﹣沙石比水的比热容大
D．冬季从室外走进室内，眼镜片变“模糊”了﹣室内的水蒸气遇冷凝华
5．（3分）对于下图所涉及的物理知识，分析正确的是（ ）
A．在甲图容器中装入同种液体，液体不流动时，各部分的液面高度相同，是因为它们
的形状不同B．乙图用吸管吸饮料，饮料就会上升到嘴中，是因为饮料上方的大气压强变大了
C．丙图往B管中吹气，A管中液柱上升，是因为流体的流速越大，压强越大
D．丁图中蚊子能吸食人血，是因为蚊子的口器尖，即受力面积小，对皮肤的压强大
6．（3分）用物理知识解释下列体育运动，正确的是（ ）
A．足球比赛﹣运动的足球被守门员挡在了手中，说明力可以改变物体的运动状态
B．百米赛跑﹣比赛穿“钉子鞋”成绩会更好，说明增大接触面的粗糙程度可减小摩擦
C．引体向上﹣如果运动员受的重力和单杠对他的拉力是一对平衡力，说明运动员静止
D．投掷标枪﹣离开手的标枪能继续向前运动，说明重力能推动物体继续运动

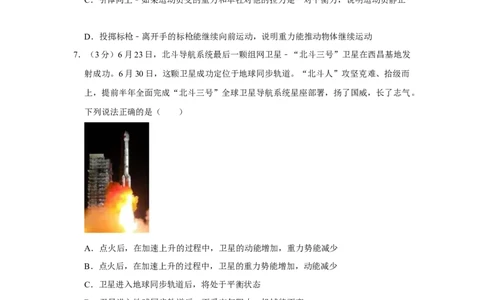

7．（3分）6月23日，北斗导航系统最后一颗组网卫星﹣“北斗三号”卫星在西昌基地发
射成功。6月30日，这颗卫星成功定位于地球同步轨道。“北斗人”攻坚克难、拾级而
上，提前半年全面完成“北斗三号”全球卫星导航系统星座部署，扬了国威，长了志气。
下列说法正确的是（ ）
A．点火后，在加速上升的过程中，卫星的动能增加，重力势能减少
B．点火后，在加速上升的过程中，卫星的重力势能增加，动能减少
C．卫星进入地球同步轨道后，将处于平衡状态
D．卫星进入地球同步轨道后，不受空气阻力，机械能不变
8．（3分）小明想测出家中消毒用的酒精的密度。他先用天平测出空瓶子的质量为 30g，
然后将瓶子内倒满酒精，测出瓶子与酒精的总质量为115g，然后将酒精倒入量筒中，测
出瓶子和剩余酒精的质量为33g，读出量筒中酒精的体积为100mL。他在实验时的操作、
所测的数据及读数都是正确的，忽略测量误差对数据的影响。根据实验数据，下列推算
正确的是（ ）
A．瓶内全部酒精的质量为82gB．瓶子的容积为105.7mL
C．酒精的密度为0.82g/cm3
D．酒精的密度为0.85g/cm3
二、多项选择题（本大题包括4小题，每小题4分，共16分。在每小题给出的四个选项中
至少有两项符合题目要求，全部选对的得4分，选对但不全的得3分，有选错的得0分）
9．（4分）下列有关能量和能源的说法中，正确的是（ ）
A．四冲程汽油机的压缩冲程将机械能转化为内能
B．水能、风能、太阳能、地热能、天然气都属于可再生能源
C．能量的转移和转化具有方向性，可利用的能源是有限的，所以要节约能源
D．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
10．（4分）2020年5月8日，我市初中毕业年级学生返校复课。甲、乙两同学同时从家
中步行到学校，刚好在学校大门口相遇，他们的路程s与时间t的关系图象如图所示。
下列判断正确的是（ ）
A．甲、乙同学从家中到学校的平均速度一样大
B．甲的速度始终比乙的速度大
C．10～12min，甲处于静止状态
D．12～16min，乙的平均速度为2m/s
11．（4分）用手机的摄像头对着“微信”或“支付宝”的二维码扫一扫，就可以快捷方
便地完成收付款交易。下列说法正确的是（ ）
A．手机的摄像头相当于一个凸透镜
B．手机这种摄像头可用来矫正近视眼
C．手机拍摄物体成缩小的实像时与显微镜物镜成像的原理是一样的
D．当手机的摄像头靠近二维码时，看到二维码所成的像将变大
12．（4分）小明用如图所示的电路探究甲、乙两个小灯泡的亮度。闭合开关S后，甲、
乙两灯均正常发光，但甲灯比乙灯亮。假设灯丝的电阻不随温度发生变化，下列说法正
确的是（ ）A．两灯均正常发光时，通过甲、乙两灯的电流相等
B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C．将两灯串联在该电源上，电路消耗的总功率比原电路消耗的总功率小
D．将两灯串联在该电源上，则甲灯两端的电压比乙灯的大

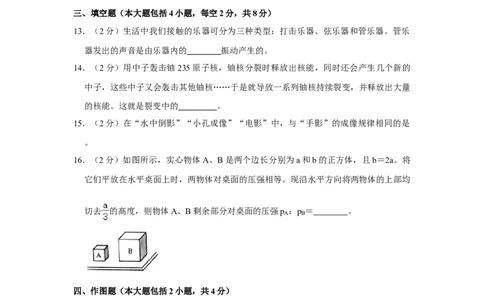

三、填空题（本大题包括4小题，每空2分，共8分）
13．（2分）生活中我们接触的乐器可分为三种类型：打击乐器、弦乐器和管乐器。管乐
器发出的声音是由乐器内的 振动产生的。
14．（2分）用中子轰击铀235原子核，铀核分裂时释放出核能，同时还会产生几个新的
中子，这些中子又会轰击其他铀核……于是就导致一系列铀核持续裂变，并释放出大量
的核能。这就是裂变中的 。
15．（2分）在“水中倒影”“小孔成像”“电影”中，与“手影”的成像规律相同的是
。
16．（2分）如图所示，实心物体A、B是两个边长分别为a和b的正方体，且b＝2a。将
它们平放在水平桌面上时，两物体对桌面的压强相等。现沿水平方向将两物体的上部均
切去 的高度，则物体A、B剩余部分对桌面的压强p ：p ＝ 。
A B
四、作图题（本大题包括2小题，共4分）
17．（2分）工人利用传送带运送包装好的防疫物资。如图所示，防疫物资M正随水平传
送带向右匀速移动，请作出此时物资M的受力示意图。18．（2分）“五一国际劳动节”假期中，小明跟随爸爸学习钓鱼。如图所示，小明的眼
睛位于N处，浮标位于水面的O处，鱼饵灯位于水下M处，此时小明发现鱼饵灯刚好
被浮标挡住。已知N、O、M在同一竖直面内，请画出小明看到鱼饵灯光的光路图。
五、实验题（本大题包括2小题，共16分）
19．（7分）物理兴趣小组的同学用如图甲所示的实验装置，探究某种物质熔化时的温度
变化规律。实验过程中，小明同学记录的实验数据如表所示：
时 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6
间/
min
温 40 42 44 46 48 48 48 48 50 53 56 59
度/℃
（1）请根据小明记录的实验数据，在图乙所示的坐标系中描点，并绘制本次实验中温
度随时间变化的图象。
（2）根据图象可知该物质的温度达到45℃时，其状态是 （填“固态”、“液
态”或“固液共存态”），在第3.2min时该物质的温度是 ℃。
（3）实验过程中，同组的丽丽同学每隔1min记录一次温度值，你认为 （填
“小明”或“丽丽”）记录的数据更便于找到规律，理由是 。
20．（9分）丽丽为了较精确地测出待测电阻R 的阻值，根据老师提供的下列实验器材，
x
设计了如图甲所示的实物连接电路，老师提供的实验器材：A.待测定值电阻R ：阻值在45～50 之间；
x
B.定值电阻R 0 ：阻值30 ； Ω
C.电压表V：测量范围0Ω～3V；
D.滑动变阻器：规格为“20 2A”；
E.滑动变阻器：规格为“100Ω 1.5A”；
F.电源：电源电压恒为4.5V；Ω
G.开关及导线若干。
（1）丽丽实验的主要操作步骤和记录的数据如下：
断开开关S 、闭合开关S ，由 （填“A至B”或“B至A”）移动滑动变阻
2 1
①器的滑片P至某一位置，电压表的示数如图乙所示。读出电压表的示数为 V。
保持滑动变阻器的滑片P的位置不变，断开开关S 、闭合开关S ，读出电压表的示
1 2
②数为1.5V。则在丽丽设计的电路中，滑动变阻器应选 （填序号）。
（2）根据丽丽测量的数据可以得到待测电阻的阻值R ＝ 。
x
六、计算题（本大题包括2小题，共22分。解答时应写出必要的文字Ω说明、主要公式和重
要的演算步骤，只写出最后答案的不能得分）
21．（10分）在如图甲所示的电路中，小灯泡L的电流随两端电压的变化关系如图乙所示，
当开关S、S 闭合，S 断开时，电压表的示数为6.0V；当开关S、S 闭合，S 断开时，
1 2 2 1
电流表的示数为1.0A；当开关S闭合，S 、S 断开时，电压表的示数为3.0V。已知电源
1 2
电压恒定不变，R 、R 为定值电阻。求：
1 2
（1）当开关S、S 闭合，S 断开时，5min内小灯泡L消耗的电能。
1 2
（2）当开关S闭合，S 、S 断开时，电阻R 的电功率。
1 2 2
（3）当开关S、S 、S 都闭合时，电流表的示数。
1 222．（12分）由于突降暴雨，一件体积为0.3m3的物资浸没在了水坑中，其上表面距水面
2m。如图是打捞物资所用起重机滑轮组的装置图，动滑轮重为600N且始终露在水面外，
电动机的输出功率恒为9kW。打捞过程中，物资从水底开始运动到上表面刚露出水面前
以某一速度做匀速直线运动；物资从完全离开水面到竖直提升到离水面3m高的过程中，
保持1m/s的速度匀速运动，在此过程中电动机所拉绳子的拉力刚好达到这根绳子所能
承受的最大拉力。已知水的密度为1.0×103kg/m3，g取10N/kg。不计绳子的重力、水和
空气的阻力及绳子与滑轮组的摩擦。求：
（1）物资浸没在水中时所受的浮力。
（2）电动机所拉绳子承受的最大拉力
（3）物资浸没在水中匀速提升的过程中，滑轮组的机械效率。2020年山东省日照市中考物理试卷
参考答案与试题解析
一、单项选择题（本大题包括8小题，每小题3分，共24分。在每小题给出的四个选项中
只有一项符合题目要求，全部选对的得3分，不选、选错的得0分）
1．（3分）下列关于磁感线的说法，正确的是（ ）
A．磁感线分布越密的地方，磁场越弱
B．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
C．磁体周围的磁感线从磁体的S极出发，回到磁体的N极，构成闭合曲线
D．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
【解答】解：A、磁感线分布越密的地方，其磁场越强，故A错误；
B、磁感线不是真实存在的，而是一些假想的线，故B错误。
C、在磁体的外部，磁感线从磁体的北极出来，回到南极；在磁体的内部，磁感线是从
S极回到N极，故C错误；
D、磁感线上某一点的切线方向与放在该点的小磁针静止时北极所指的方向一致，与南
极所指的方向相反，故D正确。
故选：D。
2．（3分）下列关于电磁波的说法，不正确的是（ ）
A．电磁波在真空中的传播速度是340m/s
B．北斗卫星定位系统是利用电磁波传输信号的
C．“嫦娥四号”探测器能从月球上传输影像图，说明电磁波能在真空中传播
D．“5G技术”世界领先，该技术采用无线电波传输信息，无线电波是电磁波
【解答】解：
A、电磁波可以在真空中传播，真空中电磁波的波速是3×108m/s，声音在空气中的传播
速度才是340m/s。故A错；
B、北斗卫星定位系统是利用电磁波传输信号的。故B正确；
C、“嫦娥四号”探测器能从月球上传输影像图，宇宙中是真空环境，说明电磁波能在
真空中传播。故C正确；
D、“5G技术”世界领先，该技术采用无线电波传输信息，无线电波是电磁波。故D
正确。故选：A。
3．（3分）下列关于家庭电路的分析和安全用电的做法，正确的是（ ）
A．在未断开电源开关的情况下更换灯泡
B．在家庭电路中安装空气开关或保险丝
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用
D．家庭电路中总电流过大一定是短路造成的
【解答】解：A、在未断开电源开关的情况下更换灯泡容易发生触电事故，故A错误；
B、为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故B
正确；
C、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，
不能将电及时导向大地，易引发触电，故C错误；
D、家庭电路中电流过大的原因还有可能是用电器的总功率过大，不一定是短路造成的，
故D错误。
故选：B。
4．（3分）下列与生活密切相关的热现象中，分析正确的是（ ）
A．“端午节、粽飘香”﹣分子间有斥力
B．冬天用热水袋取暖﹣热水袋的内能转移到人体上
C．我市海边昼夜温差比沙漠中的小﹣沙石比水的比热容大
D．冬季从室外走进室内，眼镜片变“模糊”了﹣室内的水蒸气遇冷凝华
【解答】解：
A、“端午节、粽飘香”，是分子运动的结果，属于扩散现象，故A错误；
B、冬天用热水袋取暖是热传递现象，是热水袋的内能转移到人体上，故B正确；
C、海边昼夜温差比沙漠中的小，是因为水的比热容比沙石的比热容大，故C错误；
D、冬季从室外走进室内，眼镜片变“模糊”了，是室内的水蒸气遇冷液化形成的，故
D错误。
故选：B。
5．（3分）对于下图所涉及的物理知识，分析正确的是（ ）A．在甲图容器中装入同种液体，液体不流动时，各部分的液面高度相同，是因为它们
的形状不同
B．乙图用吸管吸饮料，饮料就会上升到嘴中，是因为饮料上方的大气压强变大了
C．丙图往B管中吹气，A管中液柱上升，是因为流体的流速越大，压强越大
D．丁图中蚊子能吸食人血，是因为蚊子的口器尖，即受力面积小，对皮肤的压强大
【解答】解：A、如图所示上端开口、下端连通的容器叫做连通器。根据连通器的特点
可知，若它里面装的是同种液体，液体不流动时各部分中的液面高度总是相同的，故 A
错误；
B、用吸管吸饮料时，管内的气压小于外界大气压，饮料在大气压力作用下上升，利用
了大气压，因为饮料上方的大气压强变小了，故B错误；
C、往B管中吹气，吸管A上方空气的流速增大，压强减小，A管中液体受到向上的压
强大于向下的压强，在这个管内外产生压强差的作用下，液面上升，故C错误；
D、蚊子能吸食人血，是因为蚊子的口器尖，即受力面积小，对皮肤的压强大，故D正
确。
故选：D。
6．（3分）用物理知识解释下列体育运动，正确的是（ ）
A．足球比赛﹣运动的足球被守门员挡在了手中，说明力可以改变物体的运动状态
B．百米赛跑﹣比赛穿“钉子鞋”成绩会更好，说明增大接触面的粗糙程度可减小摩擦
C．引体向上﹣如果运动员受的重力和单杠对他的拉力是一对平衡力，说明运动员静止
D．投掷标枪﹣离开手的标枪能继续向前运动，说明重力能推动物体继续运动
【解答】解：A、运动的足球被守门员挡在了手中，足球的速度大小发生了变化，说明
力可以改变物体的运动状态，故A正确；
B、百米赛跑﹣比赛穿“钉子鞋”，运动员鞋底是通过增大接触面的粗糙程度来增大摩
擦的，故B错误；
C、人在单杠上静止时，运动员受的重力和单杠对他的拉力，大小相等、方向相反、作
用在同一物体上并在同一条直线上，是一对平衡力，受平衡力时，可能处于静止状态，
也可能处于匀速直线运动状态，故C错误；
D、投掷出去的标枪由于具有惯性，仍要保持原来的运动状态，不需要力来维持，故 D
错误。故选：A。
7．（3分）6月23日，北斗导航系统最后一颗组网卫星﹣“北斗三号”卫星在西昌基地发
射成功。6月30日，这颗卫星成功定位于地球同步轨道。“北斗人”攻坚克难、拾级而
上，提前半年全面完成“北斗三号”全球卫星导航系统星座部署，扬了国威，长了志气。
下列说法正确的是（ ）
A．点火后，在加速上升的过程中，卫星的动能增加，重力势能减少
B．点火后，在加速上升的过程中，卫星的重力势能增加，动能减少
C．卫星进入地球同步轨道后，将处于平衡状态
D．卫星进入地球同步轨道后，不受空气阻力，机械能不变
【解答】解：
AB、点火后，在加速上升的过程中，质量不变，但是高度增加，速度增大，所以重力
势能和动能都增大，故AB错误；
C、卫星绕地球飞行，运动方向不断改变，所以卫星的运动状态在不断改变，所以处于
变速运动状态，不是平衡状态，故C错误；
D、在大气外运行，不受空气阻力时，卫星的机械能守恒，故D正确。
故选：D。
8．（3分）小明想测出家中消毒用的酒精的密度。他先用天平测出空瓶子的质量为 30g，
然后将瓶子内倒满酒精，测出瓶子与酒精的总质量为115g，然后将酒精倒入量筒中，测
出瓶子和剩余酒精的质量为33g，读出量筒中酒精的体积为100mL。他在实验时的操作、
所测的数据及读数都是正确的，忽略测量误差对数据的影响。根据实验数据，下列推算
正确的是（ ）
A．瓶内全部酒精的质量为82g
B．瓶子的容积为105.7mL
C．酒精的密度为0.82g/cm3D．酒精的密度为0.85g/cm3
【解答】解：
（1）瓶内全部酒精的质量：
m酒精 ＝115g﹣30g＝85g，故A错误；
（2）量筒内酒精的质量：
m＝115g﹣33g＝82g，
量筒内酒精的体积：
V＝100mL＝100cm3，
酒精的密度：
＝ ＝ ＝0.82g/cm3，故C正确、D错误；
ρ
（3）瓶内全部酒精的体积，即瓶子的容积：
V容 ＝V酒精 ＝ ≈103.7cm3，故B错误。
故选：C。
二、多项选择题（本大题包括4小题，每小题4分，共16分。在每小题给出的四个选项中
至少有两项符合题目要求，全部选对的得4分，选对但不全的得3分，有选错的得0分）
9．（4分）下列有关能量和能源的说法中，正确的是（ ）
A．四冲程汽油机的压缩冲程将机械能转化为内能
B．水能、风能、太阳能、地热能、天然气都属于可再生能源
C．能量的转移和转化具有方向性，可利用的能源是有限的，所以要节约能源
D．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
【解答】解：
A、在汽油机工作的四个冲程中，压缩冲程将机械能转化为内能，故A正确；
B、天然气用完后也不能重复使用，故属于不可再生能源，而水能、风能、太阳能、地
热能可以从自然界源源不断地获得，属于可再生能源，故B错误。
C、能量的转移与转化具有方向性，如：消耗的内能不能收集起来再利用。因此要节约
能源，故C正确；
D、内能的多少与物体的质量、温度、状态有关，因此只有温度不变，当物体的质量、
状态改变时，物体的内能可能改变，故D错误。故选：AC。

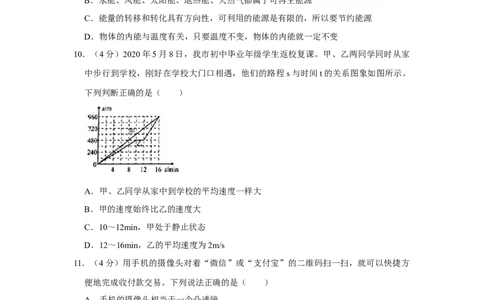

10．（4分）2020年5月8日，我市初中毕业年级学生返校复课。甲、乙两同学同时从家
中步行到学校，刚好在学校大门口相遇，他们的路程s与时间t的关系图象如图所示。
下列判断正确的是（ ）
A．甲、乙同学从家中到学校的平均速度一样大
B．甲的速度始终比乙的速度大
C．10～12min，甲处于静止状态
D．12～16min，乙的平均速度为2m/s
【解答】解：
A、由图象可知，甲、乙两同学同时从家中步行到学校，刚好在学校大门口相遇，所走
的路程、所用的时间都相同，由v＝ 可知甲乙二人从家中到学校的平均速度相同，故
A正确；
BCD、由图象可知，甲同学做匀速直线运动，v甲 ＝ ；
乙先是在0～10min做匀速直线运动，v乙1 ＝ ；中间有一段时
间静止；
在12min～16min做匀速直线运动，v乙2 ＝ 。可见甲的速
度并不是始终比乙的速度大，故BC错误、D正确。
故选：AD。
11．（4分）用手机的摄像头对着“微信”或“支付宝”的二维码扫一扫，就可以快捷方
便地完成收付款交易。下列说法正确的是（ ）
A．手机的摄像头相当于一个凸透镜B．手机这种摄像头可用来矫正近视眼
C．手机拍摄物体成缩小的实像时与显微镜物镜成像的原理是一样的
D．当手机的摄像头靠近二维码时，看到二维码所成的像将变大
【解答】解：
A、手机摄像头相当于凸透镜，利用手机自拍时，成倒立、缩小的实像，故A正确；
B、手机摄像头相当于凸透镜，凸透镜可以矫正远视眼，凹透镜可以矫正近视眼，故B
错误；
C、显微镜物镜成像的原理是投影仪，与手机镜头的成像原理是不同的，故C错误；
D、当手机的摄像头靠近二维码时，物距变小，像距变大，看到二维码所成的像将变大，
故D正确。
故选：AD。
12．（4分）小明用如图所示的电路探究甲、乙两个小灯泡的亮度。闭合开关S后，甲、
乙两灯均正常发光，但甲灯比乙灯亮。假设灯丝的电阻不随温度发生变化，下列说法正
确的是（ ）
A．两灯均正常发光时，通过甲、乙两灯的电流相等
B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C．将两灯串联在该电源上，电路消耗的总功率比原电路消耗的总功率小
D．将两灯串联在该电源上，则甲灯两端的电压比乙灯的大
【解答】解：
A、灯泡亮度由灯泡实际功率决定，甲灯比乙灯亮，则甲灯的功率大于乙灯的功率，由
并联电路各支路电压相等，根据P＝UI有I＝ ，通过甲灯的电流较大，故A错误；
B、两灯泡并联，因甲的额定功率大于乙的额定功率，根据P＝ ，由R＝ 可知，
甲灯的电阻小于乙灯的电阻，故B正确；
C、将两灯串联在该电源上，根据串联电阻大于其中任一电阻，并联电阻小于其中任一电阻，根据P＝ ，故将两灯串联在该电源上，电路消耗的总功率比原电路消耗的总
功率小，故C正确；
D、当两灯泡串联时，通过它们的电流相等，由于乙的电阻大于甲的电阻，由欧姆定律
U＝IR，乙灯两端的电压比甲灯的大，故D错误。
故选：BC。
三、填空题（本大题包括4小题，每空2分，共8分）
13．（2分）生活中我们接触的乐器可分为三种类型：打击乐器、弦乐器和管乐器。管乐
器发出的声音是由乐器内的 空气柱 振动产生的。
【解答】解：管乐器是中空的，发声时，是里面的空气柱在振动。
故答案为：空气柱。
14．（2分）用中子轰击铀235原子核，铀核分裂时释放出核能，同时还会产生几个新的
中子，这些中子又会轰击其他铀核……于是就导致一系列铀核持续裂变，并释放出大量
的核能。这就是裂变中的 链式反应 。
【解答】解：这些中子又会轰击其他铀核……于是就导致一系列铀核持续裂变，并释放
出大量的核能。这就是裂变中的链式反应。
故答案为：链式反应。
15．（2分）在“水中倒影”“小孔成像”“电影”中，与“手影”的成像规律相同的是
小孔成像 。
【解答】解：水中倒影，是平面镜成像，属于光的反射现象；小孔成像、手影都是由光
的直线传播形成的；电影属于凸透镜成像，是由光的折射形成的。
故答案为：小孔成像。
16．（2分）如图所示，实心物体A、B是两个边长分别为a和b的正方体，且b＝2a。将
它们平放在水平桌面上时，两物体对桌面的压强相等。现沿水平方向将两物体的上部均
切去 的高度，则物体A、B剩余部分对桌面的压强p ：p ＝ 4 ： 5 。
A B
【解答】解：因物体对水平面的压力和自身的重力相等，所以，正方体对水平桌面的压强p＝ ＝ ＝ ＝ ＝ ＝ gL，
ρ
则实心物体A、B的密度之比：
＝ ＝ ＝ ＝ ，
现沿水平方向将两物体的上部均切去 的高度，则剩余部分的高度之比：
＝ ＝ ＝ ，
则物体A、B剩余部分对桌面的压强之比：
＝ ＝ × ＝ × ＝ .
故答案为：4：5.
四、作图题（本大题包括2小题，共4分）
17．（2分）工人利用传送带运送包装好的防疫物资。如图所示，防疫物资M正随水平传
送带向右匀速移动，请作出此时物资M的受力示意图。
【解答】解：由于物体和传送带一起匀速运动，相对静止，所以 M不受摩擦力的作用，
只受重力和支持力的作用；如图所示：18．（2分）“五一国际劳动节”假期中，小明跟随爸爸学习钓鱼。如图所示，小明的眼
睛位于N处，浮标位于水面的O处，鱼饵灯位于水下M处，此时小明发现鱼饵灯刚好
被浮标挡住。已知N、O、M在同一竖直面内，请画出小明看到鱼饵灯光的光路图。
【解答】解：
在水中，鱼饵灯发出的光线入射到O点，在水面发生折射，折射光线进入人眼，折射光
线好像是从虚像M′上发出的，使小明感觉鱼饵灯刚好被浮标挡住，如图所示：
五、实验题（本大题包括2小题，共16分）
19．（7分）物理兴趣小组的同学用如图甲所示的实验装置，探究某种物质熔化时的温度
变化规律。实验过程中，小明同学记录的实验数据如表所示：
时 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6
间/
min
温 40 42 44 46 48 48 48 48 50 53 56 59
度/℃（1）请根据小明记录的实验数据，在图乙所示的坐标系中描点，并绘制本次实验中温
度随时间变化的图象。
（2）根据图象可知该物质的温度达到45℃时，其状态是 固态 （填“固态”、“液
态”或“固液共存态”），在第3.2min时该物质的温度是 4 8 ℃。
（3）实验过程中，同组的丽丽同学每隔 1min记录一次温度值，你认为 小明 （填
“小明”或“丽丽”）记录的数据更便于找到规律，理由是 小明记录的实验数据更多 ，
更精确 。
【解答】解：
（1）根据表格中的数据，描点连线得：
；
（2）由图可知，该物质的温度达到45℃时，还没有熔化，所以其状态是固态；在第
3.2min时处于熔化过程，温度保持48℃不变；
（3）实验过程中，同组的丽丽同学每隔1min记录一次温度值，与小明的记录相比，间
隔时间过长，小明记录的数据更便于找到规律，因为小明记录的实验数据更多，更精确。
故答案为：（1）如图；（2）固态；48；（3）小明；小明记录的实验数据更多，更精
确。
20．（9分）丽丽为了较精确地测出待测电阻R 的阻值，根据老师提供的下列实验器材，
x
设计了如图甲所示的实物连接电路，老师提供的实验器材：A.待测定值电阻R ：阻值在45～50 之间；
x
B.定值电阻R 0 ：阻值30 ； Ω
C.电压表V：测量范围0Ω～3V；
D.滑动变阻器：规格为“20 2A”；
E.滑动变阻器：规格为“100Ω 1.5A”；
F.电源：电源电压恒为4.5V；Ω
G.开关及导线若干。
（1）丽丽实验的主要操作步骤和记录的数据如下：
断开开关S 、闭合开关S ，由 B 至 A （填“A至B”或“B至A”）移动滑动变
2 1
①阻器的滑片P至某一位置，电压表的示数如图乙所示。读出电压表的示数为 2 V。
保持滑动变阻器的滑片P的位置不变，断开开关S 、闭合开关S ，读出电压表的示
1 2
②数为1.5V。则在丽丽设计的电路中，滑动变阻器应选 E （填序号）。
（2）根据丽丽测量的数据可以得到待测电阻的阻值R ＝ 4 8 。
x
【解答】解： Ω
（1） 为保护电路，变阻器连入电路的电阻应最大，即滑片移动到最 B端，断开开关
S 、闭①合开关S ，由B至A移动滑动变阻器的滑片P至某一位置，待测电阻与变阻器串
2 1
联，电压表测待测电阻的电压，电压表的示数如图乙所示，电压表选用小量程，分度值
为0.1V，读出电压表的示数为2V；
保持滑动变阻器的滑片P的位置不变，断开开关S 、闭合开关S ，定值电阻与变阻
1 2
②器串联，电压表测定值电阻的电压，电压表的示数为1.5V，由串联电路电压的规律，变
阻器的电压为：
U滑 ＝U﹣U
0
＝4.5V﹣1.5V＝3V，由分压原理，变阻器连入电路的电阻：
R滑 ＝ ×30 ＝60 ；
Ω Ω则在丽丽设计的电路中，滑动变阻器应选E；
（2）在 中，由串联电路电压的规律，变阻器的电压为：
U滑 ′＝①U﹣U
x
＝4.5V﹣2V＝2.5V，由分压原理，待测电阻的阻值：
R ＝ ×60 ＝48 .
x
Ω Ω
故答案为：
（1） B至A；2； E；（2）48.
六、计算①题（本大题包括②2小题，共22分。解答时应写出必要的文字说明、主要公式和重
要的演算步骤，只写出最后答案的不能得分）
21．（10分）在如图甲所示的电路中，小灯泡L的电流随两端电压的变化关系如图乙所示，
当开关S、S 闭合，S 断开时，电压表的示数为6.0V；当开关S、S 闭合，S 断开时，
1 2 2 1
电流表的示数为1.0A；当开关S闭合，S 、S 断开时，电压表的示数为3.0V。已知电源
1 2
电压恒定不变，R 、R 为定值电阻。求：
1 2
（1）当开关S、S 闭合，S 断开时，5min内小灯泡L消耗的电能。
1 2
（2）当开关S闭合，S 、S 断开时，电阻R 的电功率。
1 2 2
（3）当开关S、S 、S 都闭合时，电流表的示数。
1 2
【解答】解：
（1）开关S、S 闭合，S 断开时，为灯的简单电路，电压表的示数为6.0V即电源电压
1 2
为6V；
由图知通过灯的电流为0.28A，5min内小灯泡L消耗的电能：
W＝UI t＝6V×0.28A×5×60s＝504J；
1
（2）当开关S、S 闭合，S 断开时，为R 的简单电路，电流表的示数为1.0A，
2 1 1
由欧姆定律得，R 的阻值：
1
R ＝ ＝ ＝6 ；
1
Ω
当开关S闭合，S 、S 断开时，两个电阻串联后再与灯串联，电压表测灯的电压，电压
1 2表的示数为3.0V，
由图知，灯的电流为：I ＝0.2A，
3
由欧姆定律得，R 的电压为：
1
U ＝I R ＝0.2A×6 ＝1.2V，
1 3 1
根据串联电路的规Ω律及欧姆定律得，R
2
的阻值：
R ＝ ＝ ＝9 ；
2
Ω
电阻R 的电功率：
2
P ＝I 2R ＝（0.2A）2×9 ＝0.36W；
2 3 2
（3）当开关S、S
1
、S
2
都Ω闭合时，R
1
、R
2
、L并联，电流表测干路的电流，
由图知，通过灯的电流为：I ＝0.28A，
1
由欧姆定律得，通过R 的电流为：
2
I ′＝ ＝ ＝ A；
2
根据并联电路各支路不影响，在（2）中，通过R 的电流为：I ＝1A，
1 2
由并联电路电流的规律，电流表示数：
I＝I ′+I +I ＝ A+0.28A+1A≈1.95A。
2 1 2
答：（1）当开关S、S 闭合，S 断开时，5min内小灯泡L消耗的电能为504J；
1 2
（2）当开关S闭合，S 、S 断开时，电阻R 的电功率为0.36W；
1 2 2
（3）当开关S、S 、S 都闭合时，电流表的示数为1.95A。
1 2
22．（12分）由于突降暴雨，一件体积为0.3m3的物资浸没在了水坑中，其上表面距水面
2m。如图是打捞物资所用起重机滑轮组的装置图，动滑轮重为600N且始终露在水面外，
电动机的输出功率恒为9kW。打捞过程中，物资从水底开始运动到上表面刚露出水面前
以某一速度做匀速直线运动；物资从完全离开水面到竖直提升到离水面3m高的过程中，
保持1m/s的速度匀速运动，在此过程中电动机所拉绳子的拉力刚好达到这根绳子所能
承受的最大拉力。已知水的密度为1.0×103kg/m3，g取10N/kg。不计绳子的重力、水和
空气的阻力及绳子与滑轮组的摩擦。求：
（1）物资浸没在水中时所受的浮力。
（2）电动机所拉绳子承受的最大拉力
（3）物资浸没在水中匀速提升的过程中，滑轮组的机械效率。【解答】解：
（1）物资浸没在水中时受到的浮力：
F浮 ＝ 水gV排 ＝1.0×103kg/m3×10N/kg×0.3m3＝3000N；
（2）ρ由图知，n＝3，则物资在完全离开水面后电动机拉绳子的速度：
v＝3v物 ＝3×1m/s＝3m/s，
由P＝ ＝ ＝Fv可得电动机所拉绳子承受的最大拉力：
F最大 ＝ ＝ ＝3000N；
（3）不计绳子的重力、空气的阻力及绳子与滑轮组的摩擦，最大拉力：
F最大 ＝ （G+G动 ），
物资的重力：
G＝3F最大 ﹣G动 ＝3×3000N﹣600N＝8400N；
物资浸没在水中匀速提升的过程中，滑轮组的机械效率：
＝ ＝ ＝ ×100%＝90%.
η
答：（1）物资浸没在水中时所受的浮力为3000N；
（2）电动机所拉绳子承受的最大拉力为3000N；
（3）物资浸没在水中匀速提升的过程中，滑轮组的机械效率为90%.
