1.1.2 水利水电工程施工测量的要求

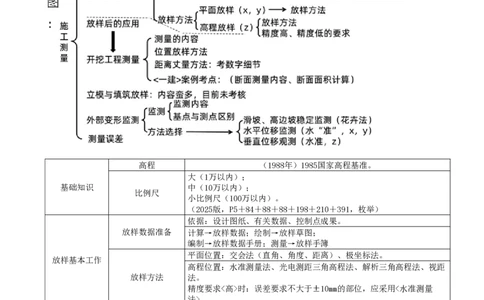

一章一图：
高程 （1988年）1985国家高程基准。
大（1万以内）；
基础知识 中（10万以内）；
比例尺
小比例尺（100万以内）。
（2025版，P5＋84＋88＋88＋198＋210＋391，枚举）
依据：设计图纸、有关数据、控制点成果。
放样数据准备 计算→放样数据；绘制→放样草图；
编制→放样数据手册；测量→放样手簿
平面位置：交会法（直角、角度、距离）、极坐标法。
放样基本工作
高程位置：水准测量法、光电测距三角高程法、解析三角高程法、视距
放样方法 法。
精度要求<高>时：误差要求不大于±10mm的部位，应采用<水准测量
法>。
放样部位 坡顶点、转角点或坡脚点。
距离方法 ➊视距法，50m；➋视差法，70m。
开挖<动工前>，<原始>断面图或地形图；
测量内容 开挖<过程中>，<收方>断面图或地形图；
开挖工程测量
开挖<结束后>，<竣工>断面图或<竣工>地形图。
面积方法 解析法、图解法（求积仪）。
5%（岩石）、7%（土方），取中数作为最后值。
数据要求
测角前方交会法进行开挖工程细部放样，三个交会方向。
立模填筑 数据要求 填筑工程量测算，体积的3%时，可取中数作为最后值。
外部变形监测 监测内容及方法 滑坡观测：交会法高边坡开挖稳定性监测：交会法。
水平位移观测：视准线法（活动觇牌法和小角度法）。
围堰的沉陷观测（垂直位移观测）：水准观测法。
临时性的基础沉陷（回弹）：水准仪与悬挂钢尺相配合的方法。
裂缝监测：无
基点：变形区以外。
基点、测点
测点：变形区以内，变幅大等地方。
误差产生的<原
（1）人的原因； （2）仪器的原因； （3）外界环境的影响。
因>
测量误差 系统误差：一定的规律。
产生的原因和对
偶然误差：没有任何规律性。
观测<结果>影响
粗差：观测者<粗心>或者受到干扰造成的错误。

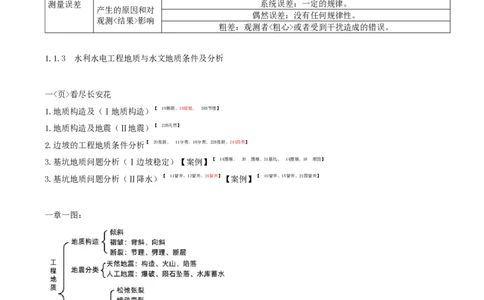

1.1.3 水利水电工程地质与水文地质条件及分析
一<页>看尽长安花
1.地质构造及（Ⅰ地质构造）【➊19断裂、24褶皱、➋24B节理】
1.地质构造及地震（Ⅱ地震）【➊22B天然】
2.边坡的工程地质条件分析【➊20张裂、➋11分类、18分类、22B张裂、24A四类】
3.基坑地质问题分析（Ⅰ边坡稳定）【案例】【➊14围堰、 20Ⓒ围堰、21基坑、➋14围堰、18Ⓑ原因】
3.基坑地质问题分析（Ⅱ降水）【➊11管井、13管井、24管井】【案例】【➊10管井、15管井、21图管井】
一章一图：
倾斜构造
地质构造 构造形态
褶皱构造 背斜、向斜。断裂构造 节理、劈理、断层。
天然地震 构造地震、火山地震、陷落地震；
地震
人工地震 爆破、巨石坠落、水库蓄水。
松弛张裂 产生近似平行于边坡的拉张裂隙，称为边坡卸荷裂隙。
边坡破坏变 蠕变 长期缓慢的塑性变形的现象，表层蠕动、深层蠕动两种类型。
形 崩塌 突然脱离母体崩落、滚动堆积于坡脚的地质现象。
滑坡 沿贯通的剪切破坏面发生滑动破坏的现象。分布最广、危害最大。
基坑边坡 合理坡度、边坡护面、基坑支护、降低地下水位。
边坡稳定措施 围堰边坡 STOP、加固、降速、观测。

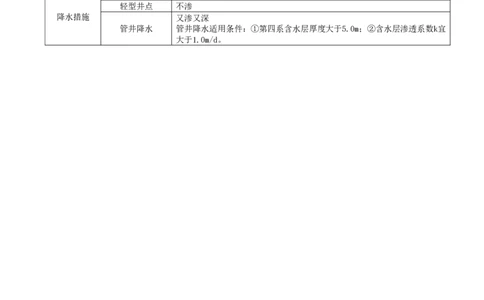

对比 降水措施：（2025版，P11<措施>＋62<原因>，补充）
明排法 渗而不深
轻型井点 不渗
降水措施 又渗又深
管井降水 管井降水适用条件：①第四系含水层厚度大于5.0m；②含水层渗透系数k宜
大于1.0m/d。
