2025环球网校一级建造师《机电工程管理与实务》考点精讲-第52讲
【课前学习建议】
本讲的学习内容塔器设备安装技术，包含：
1.了解塔器的结构、工艺作用和到货状态
2.掌握安装塔器设备工序内容
3.掌握塔器就位安装
4.掌握塔器产品焊接试件
5.重点掌握塔器设备耐压试验
4.7 石油化工设备安装技术
2024年 2023年 2022年 2021年 2020年
章
章节名称 单 多 案 单 多 案 单 多 案 单 多 案 单 多 案
节
选 选 例 选 选 例 选 选 例 选 选 例 选 选 例
石油化工
4.7 设备安装 2 10 1 6 1 6 1 2
技术
【本节考点概览】
4.7.1 塔器设备安装技术 7 8
1
9
4.7.2 储罐制作与安装技术 8 4
3
信
4.7.3 金属球罐安装技术 微
系
4.7.4 设备钢结构制作联与安装技术
题
4.7.5 长输管道施工押技术
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
【知识点】塔器设备安装技术（★）
【真题分布数据统计】（2015单/2024案）
1.塔器的结构、工艺作用和到货状态
2.安装工序内容（24）
3.塔器就位安装
4.塔器产品焊接试件（15）
5.耐压试验
扫码关注更多内容
第 1 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
1.塔器的结构、工艺作用和到货状态
1）塔器的结构与工艺作用
塔器为长细圆筒形焊接结构的固定式压力容器，由筒体、封头、人孔、接管和裙座等组成，是专
门为某种生产工艺要求而设计、制造的非标准设备。塔是用于蒸馏、抽提、吸收、精制等分离过程的
直立式工艺设备。
2）塔器现场到货状态
塔器多数在工厂制造，现场整体安装。少数塔器由于体积（几何尺寸）大，运输受限制，不能整
8
体运到安装现场。实际中塔器会以不1同7组装形式出厂，即不同的到货状态。
9
4
8
到货状态分为整体、分段、分3片三种。
信
微

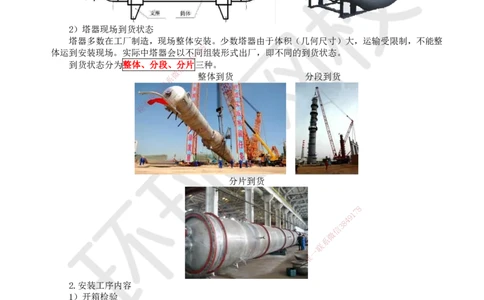

整体到货 分段到货
系
联
题
押
准
精
分片到货
8
1
7
9
8
4
信
3
微
系
联
一
唯
2.安装工序内容
1）开箱检验
（1）核对装箱单
塔体、内件和安全附件应符合设计文件和订货合同的要求；
开箱检验应在相关人员参加下按照装箱单清点并检查：
箱号、箱数及包装；产品名称、型号及规格；
产品质量证明文件；
塔内件及安全附件的规格、型号、数量。
（2）塔体外观质量检查
无表面损伤、变形及锈蚀；
塔体采用不锈钢或复合钢板材料的腐蚀介质接触面，低温设备表面不应有刻痕和各类钢印标记；
奥氏体不锈钢、钛、锆、铝材料的塔体表面，应无铁离子污染；
塔体方位线标记、重心标记及吊挂点等标记清晰。
扫码关注更多内容
第 2 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
（3）分段到货验收（24案）
塔体分段处的圆度、外圆周长偏差、端口不平度、坡口质量符合相关规定；
筒体直线度、筒体长度以及筒体上接管中心方位和标高的偏差符合相关规定；组装标记清晰；
裙座底板上的地脚螺栓孔中心圆直径允许偏差、相邻两孔弦长允许偏差和任意两孔弦长允许偏差均为
2mm。

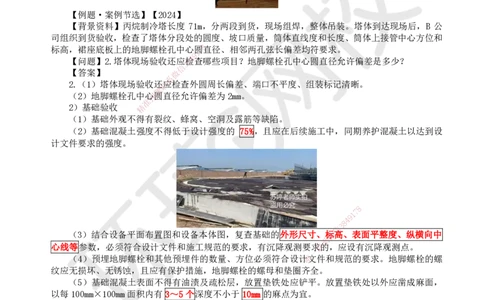

【例题·案例节选】【2024】
【背景资料】丙烷制冷塔长度 71m，分两段到货，现场组焊，整体吊装。塔体到达现场后，B 公
司组织到货验收，检查了塔体分段处的圆度、坡口质量，筒体直线度和长度、筒体上接管中心方位和
标高，裙座底板上的地脚螺栓孔中心圆7 8直径、相邻两孔弦长偏差均符要求。
1
9
【问题】2.塔体现场验收还应8检4查哪些项目？地脚螺栓孔中心圆直径允许偏差是多少？
3
信
【答案】 微
系
2.（1）塔体现场验收还联应检查外圆周长偏差、端口不平度、组装标记清晰。
题
（2）地脚螺栓孔中心押圆直径允许偏差为2mm。
准
2）基础验收 精
（1）基础外观不得 有裂纹、蜂窝、空洞及露筋等缺陷。
（2）基础混凝土强度不 得低于设计强度的 75%，且应在后续施工中，同期养护混凝土以达到设
计文件要求的强度。
8
1
7
9
信
3
8
4
（3）结合设备平面布置图和设备本体图，复查基 础的外形尺寸、标微高、表面平整度、纵横向中
系
心线等参数，必须符合设计文件和施工规范的要求，有沉 降观测要求联的，应设有沉降观测点。
一
（4）预埋地脚螺栓和其他预埋件的数量、方位必须符 合设计唯文件和规范的要求。地脚螺栓的螺
纹应无损坏、无锈蚀，且应有保护措施，地脚螺栓的螺母和垫圈 齐全。
（5）基础混凝土表面不得有油渍及疏松层，放置垫铁处应铲平。放置垫铁处以外应凿成麻面，
以每100mm×100mm面积内有 3～5个深度不小于 10mm 的麻点为宜。
3.塔器就位安装（安装参考机械设备）
1）整体安装程序
塔器现场检查验收→基准线标识→运放至吊装要求位置→基础验收、设置垫铁→整体吊装、找正、
紧固地脚螺栓、垫铁点固→二次灌浆。
扫码关注更多内容
第 3 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
2）塔器就位

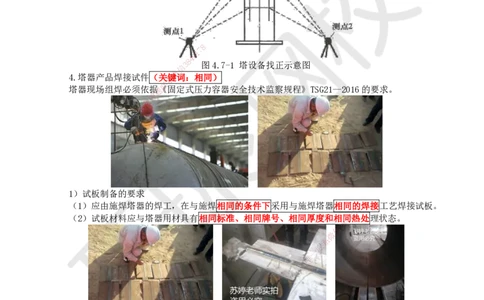

将塔设备任意相邻的方位线作为垂直找正基准，如图4.7-1所示，测量点1与塔中心线的连线与
