2023年上海中考物理二模（4月）各区分类汇编（教师版）
专题04 伏安法测电阻、测电功率

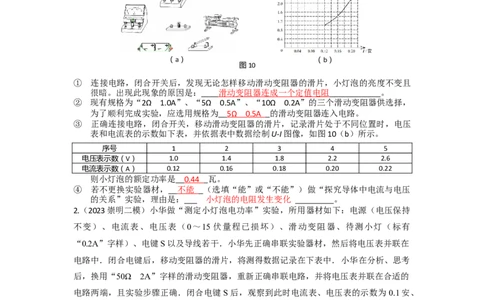

1.（2023宝山二模）在“测定小灯泡的电功率”实验中，所用器材如图10（a）所示（导线
未画出）。电源电压为 3 伏且保持不变，小灯泡的额定电压为 2.2 伏（电阻约为
10Ω）。
（a） （b）
图10
① 连接电路，闭合开关后，发现无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变且
很暗。出现此现象的原因是： 滑动变阻器连成一个定值电阻 。
② 现有规格为“2Ω 1.0A”、“5Ω 0.5A”、“10Ω 0.2A”的三个滑动变阻器供选择，
为了顺利完成实验，应选用规格为 5Ω 0.5A 的滑动变阻器连入电路。
③ 正确连接电路，闭合开关，移动滑动变阻器的滑片，记录滑片处于不同位置时，电压
表和电流表的示数如下表，并依据表中数据绘制U-I图像，如图10（b）所示。
序号 1 2 3 4 5
电压表示数（V） 1.0 1.4 1.8 2.2 2.6
电流表示数（A） 0.12 0.16 0.18 0.20 0.22
则小灯泡的额定功率是 0.4 4 瓦。
④ 若不更换实验器材， 不能 （选填“能”或“不能”）做“探究导体中电流与电压
的关系”实验，理由是： 小灯泡的电阻发生变化 。
2.（2023崇明二模）小华做“测定小灯泡电功率”实验，所用器材如下：电源（电压保持
不变）、电流表、电压表（0～15 伏量程已损坏）、滑动变阻器、待测小灯（标有
“0.2A”字样）、电键S以及导线若干．小华先正确串联实验器材，然后将电压表并联在
电路中．闭合电键后，移动变阻器的滑片，将测得数据记录在下表中．小华在分析、思考
后，换用“50Ω 2A”字样的滑动变阻器，重新正确串联电路，并将电压表并联在合适的
电路两端，且实验步骤正确．闭合电键 S后，观察到此时电流表、电压表的示数为 0.1安、
1.0伏．
试完成下列问题：
（1）判断小灯泡正常发光的方法是 当观察到电流表的示数为 0. 2 安时，小灯正常发光 。
．
1
学科网（北京）股份有限公司（2）记录到上表中电流随电压减小而增大的数据，其原因是 电压表 接在滑动变阻器两端
物理量 电压（伏） 电流（安）
上了．
1 3.0 0.16
（3）实验所用的电源电压为 6 伏；小灯
2 2.5 0.20
泡的额定电压为 3. 5 伏；小灯泡的额定功
3 2.0 0.24
率
0.7 瓦

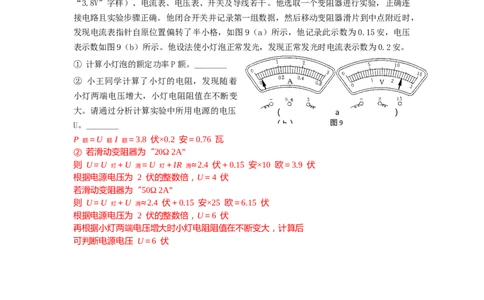

3.（2023虹口二模） 小王做“测定小灯泡的电功率”实验，现有电源（电压为2伏的整数
倍）、滑动变阻器两个（分别标有“20Ω 2A”“50Ω 2A”字样）、待测小灯（标有
“3.8V”字样）、电流表、电压表、开关及导线若干。他选取一个变阻器进行实验，正确连
接电路且实验步骤正确。他闭合开关并记录第一组数据，然后移动变阻器滑片到中点附近时，
发现电流表指针自原位置偏转了半小格，如图9（a）所示，他记录此示数为0.15安，电压
表示数如图9（b）所示。他设法使小灯泡正常发光，发现正常发光时电流表示数为0.2安。
① 计算小灯泡的额定功率P额。________
② 小王同学计算了小灯的电阻，发现随着
小灯两端电压增大，小灯电阻阻值在不断变
大。请通过分析计算实验中所用电源的电压 （ a ）
U。________ （b） 图9
P 额＝U 额 I 额＝3.8 伏×0.2 安＝0.76 瓦
② 若滑动变阻器为“20Ω 2A”
则 U＝U 灯＋U 滑＝U 灯＋IR 滑≈2.4 伏＋0.15 安×10 欧＝3.9 伏
根据电源电压为 2 伏的整数倍，U＝4 伏
若滑动变阻器为“50Ω 2A”
则 U＝U 灯＋U 滑≈2.4 伏＋0.15 安×25 欧＝6.15 伏
根据电源电压为 2 伏的整数倍，U＝6 伏
再根据小灯两端电压增大时小灯电阻阻值在不断变大，计算后
可判断电源电压 U＝6 伏
4.（2023黄埔二模）小明做“测定小灯泡的电功率”实验，现有电源（电源电压为2伏的
整数倍）、待测小灯泡（标有“0.3安”字样）、电流表、电压表（只有0~3伏档完好）、
开关、滑动变阻器（标有“20欧 1安”字样）各一个、以及导线若干。他正确连接电路，
并将滑片移到最大阻值处，闭合开关时观察到电表的示数如图 10（a）、（b）所示，小灯
发光较暗，移动滑片P，发现电压表示数超出了量程。为了测出小灯的额定功率，他改变
了电压表接入的位置，并调整了电源电压，然后闭合开关，移动滑片，又进行两次实验，
2
学科网（北京）股份有限公司数据如下表所示。
实验序号 电流表（A） 电压表（V）
1 0.30 2.5
2 0.32 2.2
（a） （b）
图10
①判定小灯正常发光的依据是 （ 21 ） 。
②小灯正常发光时，电压表并联在 （ 22 ） 两端。
③说明小明对电源电压作出的调整，并求出小灯的额定功率P 。
额
①观察到电流表示数为0.3安
②滑动变阻器
③调整前：U＝U ＋U ＝U ＋I R
灯 滑 灯 滑 滑
③调整前：U＝2.8伏＋0.26安×20欧＝8伏
③调整后：U′＝U ＋U ′＞2.8伏＋2.5伏＝5.3伏
额 滑
又因为5.3伏＜U′＜8伏，所以U′＝6伏
U ＝U′－U ′＝6伏－2.5伏＝3.5伏
额 滑
P ＝U I ＝3.5伏×0.3安＝1.05瓦
额 额 额

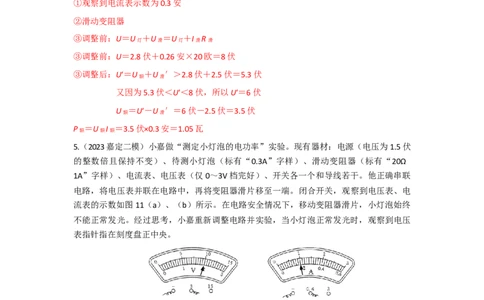

5.（2023嘉定二模）小嘉做“测定小灯泡的电功率”实验。现有器材：电源（电压为1.5伏
的整数倍且保持不变）、待测小灯泡（标有“0.3A”字样）、滑动变阻器（标有“20Ω
1A”字样）、电流表、电压表（仅0～3V档完好）、开关各一个和导线若干。他正确串联
电路，将电压表并联在电路中，再将变阻器滑片移至一端。闭合开关，观察到电压表、电
流表的示数如图11（a）、（b）所示。在电路安全情况下，移动变阻器滑片，小灯泡始终
不能正常发光。经过思考，小嘉重新调整电路并实验，当小灯泡正常发光时，观察到电压
表指针指在刻度盘正中央。

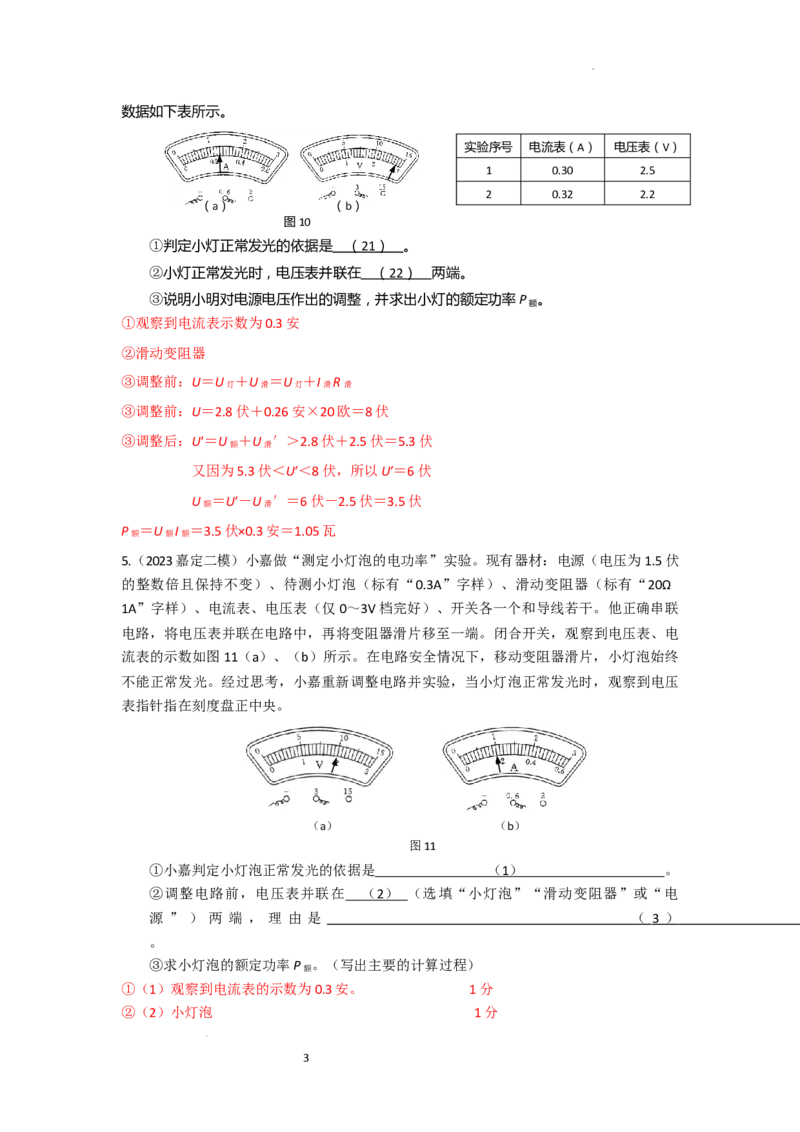

（a） （b）
图11
①小嘉判定小灯泡正常发光的依据是 （ 1 ） 。
②调整电路前，电压表并联在 （ 2 ） （选填“小灯泡”“滑动变阻器”或“电
源 ” ） 两 端 ， 理 由 是 （ 3 ）
。
③求小灯泡的额定功率P 。（写出主要的计算过程）
额
①（1）观察到电流表的示数为0.3安。 1分
②（2）小灯泡 1分
3
学科网（北京）股份有限公司（3）若电压表并联在电源两端，则电压表示数应为1.5伏的整数倍，但现为2伏，所以电
压表未并联在电源两端；若电压表并联在滑动变阻器两端，U /I 应为20欧或0欧，但现
滑 滑
电压表示数与电流表示数之比为10欧，所以电压表未并联在滑动变阻器两端，所以并联在
小灯两端。 2分
③调整前U=U +U =2.0伏+0.20安×20欧=6伏
灯 滑
小灯正常发光时
U =U-U =6伏-1.5伏=4.5伏
额 滑
P =U I =4.5伏×0.3安=1.35瓦 2分
额 额 额

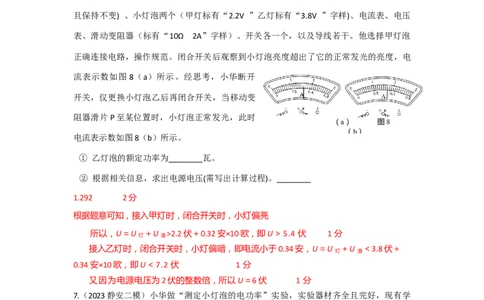

6.（2023金山二模）小华做“测定小灯泡的电功率”实验，现有电源(电压为2伏的整数倍
且保持不变) 、小灯泡两个（甲灯标有“2.2V ”乙灯标有“3.8V ”字样)、电流表、电压
表、滑动变阻器（标有“10Ω 2A”字样）、开关各一个，以及导线若干。他选择甲灯泡
正确连接电路，操作规范。闭合开关后观察到小灯泡亮度超出了它的正常发光的亮度，电
流表示数如图8（a）所示。经思考，小华断开
开关，仅更换小灯泡乙后再闭合开关，当移动变
阻器滑片Р至某位置时，小灯泡正常发光，此时

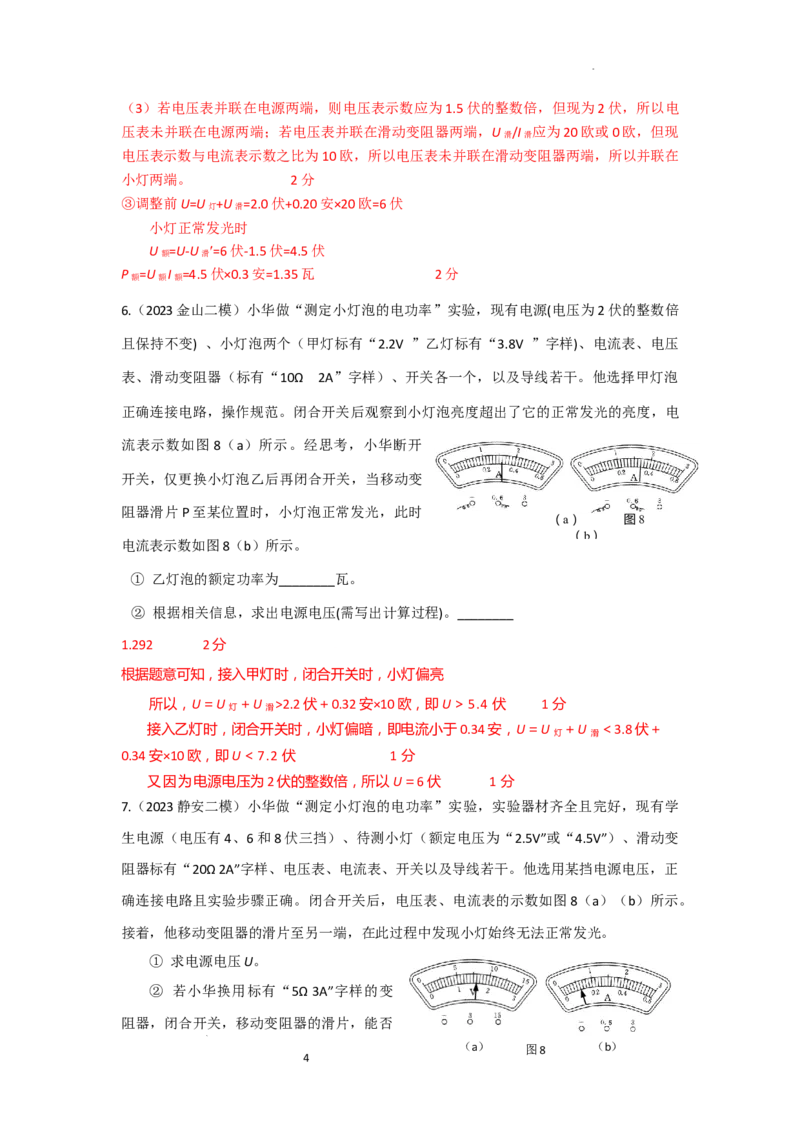

（a） 图8
（b）
电流表示数如图8（b）所示。
① 乙灯泡的额定功率为________瓦。
② 根据相关信息，求出电源电压(需写出计算过程)。________
1.292 2分
根据题意可知，接入甲灯时，闭合开关时，小灯偏亮
所以，U＝U ＋U >2.2伏＋0.32安×10欧，即U＞5.4 伏 1 分
灯 滑
接入乙灯时，闭合开关时，小灯偏暗，即电流小于0.34安，U＝U ＋U ＜3.8伏＋
灯 滑
0.34安×10欧，即U＜7.2 伏 1 分
又因为电源电压为2伏的整数倍，所以U＝6伏 1 分
7.（2023静安二模）小华做“测定小灯泡的电功率”实验，实验器材齐全且完好，现有学
生电源（电压有4、6和8伏三挡）、待测小灯（额定电压为“2.5V”或“4.5V”）、滑动变
阻器标有“20Ω 2A”字样、电压表、电流表、开关以及导线若干。他选用某挡电源电压，正
确连接电路且实验步骤正确。闭合开关后，电压表、电流表的示数如图8（a）（b）所示。
接着，他移动变阻器的滑片至另一端，在此过程中发现小灯始终无法正常发光。
① 求电源电压U。
② 若小华换用标有“5Ω 3A”字样的变
阻器，闭合开关，移动变阻器的滑片，能否
（a） 图 8 （b）
4
学科网（北京）股份有限公司使小灯正常发光？请说明理由。
③ 若小华对电源的挡位进行调整，重新正确连接电路且实验步骤正确。小华移动变阻
器的滑片使小灯正常发光，观察到电流表的示数为0.3安，并发现此时滑片恰好在变阻器
的中点附近某位置。请通过计算求出调整后的电源电压U和小灯的额定功率P 。
额
① U = I R =0.12安×20欧=2.4伏 U=U+U =1.6伏+2.4伏=4伏
变 变 变 L 变
② 不能，因为闭合开关，移动变阻器的滑片，小灯始终无法正常发光，所以 U >4伏。电源电压不变，换用变
额
阻器，移动滑片，不能使小灯两端的电压大于4伏。
③ 当U=6伏时，R ====5欧
变
当U=8伏时，R ====11.7欧
变
因为小灯正常发光时，滑片恰好在变阻器的中点附近某位置，所以电源电压U=8伏。
P = U I = 4.5伏×0.3安 = 1.35瓦
额 额 额
8.（2023闵行二模）小明同学做“测定小灯泡电功率”的实验，电源电压为1.5伏整数倍且
保持不变，待测小灯上标有“0.22A”字样，滑动变阻器上标有“20Ω 1A”字样，其他器
材齐全且完好。
实验过程中，小明先正确串联实验器材，再将电压表并联接入电路中。然后，他将滑
片移至变阻器某一端，闭合开关，观察到电流表示数为0.14安。接着，他移动滑片使小灯
正常发光，观察到电压表示数如图10所示。最后，他将滑片移至变阻器另一端，此时电压
表和电流表示数的乘积约为1.1瓦。
①测定小灯泡电功率的实验原理是 （ 1 ） 。
②请判断电压表的位置并说明理由。
③通过计算确定电源电压的大小。
图10
①P=UI
②电源电压不变，电流增大，根据欧姆定律可知电路中的阻值变小，所以开始时滑动变阻
器的阻值最大。当滑片P移至另一端时，U 等于零，而此时电压表与电流表示数乘积约为
滑
1.1瓦，电压表示数不为零，故电压表不可能并联在滑动变阻器两端。
电压表示数为3.5伏到4伏之间，不是1.5伏的整数倍，所以电压表不会并联在电源两端，
则可判断电压表并联在小灯两端。
③电源电压U＞3.5伏 滑片在阻值最小处时，U=U =P /I ＜1.1瓦/0.22安=5伏
灯 灯 灯
又因为电源电压为1.5的整数倍，则U=4.5伏（其他方法也可以）
9.（2023普陀二模）小华做“测定小灯泡的电功率”实验，小灯泡的功率在1.2瓦以内。现
有电源电压有2、4、6、8和12伏五档可选、待测小灯泡标有“0.3 A”字样、电流表、电压
表、滑动变阻器2个（分别标有“5 2A”“20 1A”字样）、开关及导线若干。他选择其
5
学科网（北京）股份有限公司中一个滑动变阻器正确连接电路，实验步骤正确，刚闭合开关时观察到电压表示数如图9
（a）所示，此时电流表示数为0.2安。他思考后重新连接电路，移动滑动变阻器滑片，观察
到小灯正常发光时的电压表示数如图9（b）所示。
① 小华判断小灯正常发光的方法是：_______________
② 图9（b）中电压表所接量程为_________伏。
③ 请根据相关信息计算出电压U和小灯泡的额定功率P 。
额

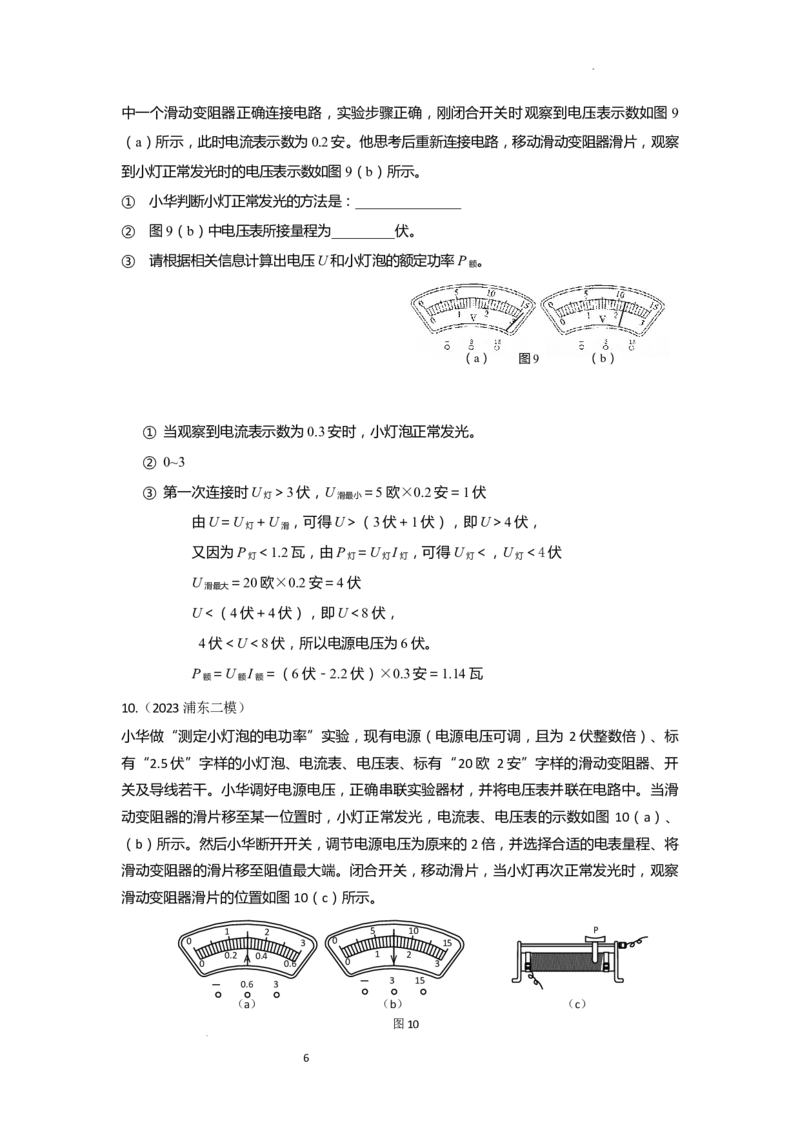

（a） 图 9 （b）
① 当观察到电流表示数为0.3安时，小灯泡正常发光。
② 0~3
③ 第一次连接时U ＞3伏，U ＝5欧×0.2安＝1伏
灯 滑最小
由U＝U ＋U ，可得U＞（3伏＋1伏），即U＞4伏，
灯 滑
又因为P ＜1.2瓦，由P ＝U I ，可得U ＜，U ＜4伏
灯 灯 灯 灯 灯 灯
U ＝20欧×0.2安＝4伏
滑最大
U＜（4伏＋4伏），即U＜8伏，
4伏＜U＜8伏，所以电源电压为6伏。
P ＝U I ＝（6伏－2.2伏）×0.3安＝1.14瓦
额 额 额
10.（2023浦东二模）
小华做“测定小灯泡的电功率”实验，现有电源（电源电压可调，且为 2伏整数倍）、标
有“2.5伏”字样的小灯泡、电流表、电压表、标有“20欧 2安”字样的滑动变阻器、开
关及导线若干。小华调好电源电压，正确串联实验器材，并将电压表并联在电路中。当滑
动变阻器的滑片移至某一位置时，小灯正常发光，电流表、电压表的示数如图 10（a）、
（b）所示。然后小华断开开关，调节电源电压为原来的2倍，并选择合适的电表量程、将
滑动变阻器的滑片移至阻值最大端。闭合开关，移动滑片，当小灯再次正常发光时，观察
滑动变阻器滑片的位置如图10（c）所示。
1 2 5 10 P
0 3 0 15
0
0 0.2 A 0.4 0.6 0 1 V 2 3
0 0
— 0.6 3 — 3 15
（a） （b） （c）
图10
6
学科网（北京）股份有限公司① 判断并说明电压表并联在电路中的位置。
判断：
理由：
② 请根据相关信息计算出小灯泡的额定功率P 。（需写出主要推理和计算过
额
程）
①判断：电压表并联在滑动变阻器两端
说明：∵U ＝1.5伏或7.5伏≠2伏整数倍
表
∴电压表不并联在电源两端
∵小灯正常发光，U ＝1.5伏或7.5伏≠U
表 额
∴电压表不是并联在小灯泡两端
∴电压表并联在滑动变阻器两端
②若第一次U＝U ＋U ＝2.5伏＋1.5伏=4伏，则第二次U'＝2U=8伏
额 滑
若I =0.3安，
额
R ＝U /I=（U＋U ）/I =（8伏-2.5伏）/0.3安≈18.3欧
滑 滑 额 额
若I =1.5安，R ≈3.7欧
额 滑
若第一次U＝U ＋U ＝2.5伏＋7.5伏=10伏，则第二次U'＝2U=20伏
额 滑
若I =0.3安，R ＝U /I=（U＋U ）/I =（20伏-2.5伏）/0.3安≈58.3欧＞20欧（舍去）
额 滑 滑 额 额
若I =1.5安，R ≈11.7欧
额 滑
根据图10（c）所示滑片位置，滑动变阻器的阻值略小于20欧，即R ≈18.3欧
滑
可确定第一次U=4伏，第二次U'=8伏，I =0.3A
额
P =U I =2.5伏×0.3安=0.75瓦
额 额 额
11.（2023青浦二模）小红在“测定小灯泡的电功率”实验中，所用电源电压不变，滑动变
阻器上标有“10 2A”字样，小灯泡上标有“0.3A”字样，电功率大于1瓦。她正确连
接电路，实验步骤正确，闭合开关时，电压表示数如图9（a）所示，电流表示数为0.2安。
接着她移动变阻器的滑片直至小灯正常发光，此时电压表的指针停留在两刻度之间而无法
准确读出示数，于是，她断开开关，仅改接了电路，再次闭合开关时，电压表的示数如图
7
学科网（北京）股份有限公司
图9
（a） （b）9（b）所示。
① 写出判定小灯泡正常发光的依据。
② 求电源电压U总。
③ 求小灯泡的额定功率P。
① 观察到电流表的示数为0.3安时，小灯正常发光
② 图9（a）电压表为2.5伏时
U＝U ＋U ＝2.5伏＋0.2安×10欧＝4.5伏
灯 变
若图9（a）电压表为0.5伏时
U＝U ＋U ＝0.5伏＋0.2安×10欧＝2.5伏
灯 变
则电路中小灯电功率最大为0.75瓦，所以电源电压为4.5伏
③ U ＝U U ＝4.5伏 0.7伏＝3.8伏
额 滑
P ＝U I ＝3.8伏×0.3安＝1.14瓦
额 额 额
12.（2023徐汇二模）小慧做“测定小灯泡的电功率”的实验，将电源（电压为2伏的整数
倍且保持不变）、待测小灯泡（标有“3.8V”字样）、电流表、滑动变阻器、开关串联，
然后将电压表并联在电路中。小慧闭合开关，观察到电压表示数如图9（a）所示，小灯发
光较暗。然后移动变阻器滑片至最大阻值处，观察到电流表示数为0.2A，此过程中电压表
指针偏转了1小格。他经过思考设法使小灯正常发光，观察到电流表示数如图9（b）所示。
5
15
V A
- 3 15 - 0. 3
6
(a) (b)
图9
① 小慧将电压表并联在 （ 1 ） 两端（选填 “小灯泡”或“变阻器”）。
② 求实验中所用电源的电压U。（需写出解答过程）
③ 求小灯泡的额定功率P额。（需写出解答过程）
①变阻器
②
U ＝3.5伏，U ＜3.8伏，U＝U +U ＜7.3伏
P1 L1 V L1
U ＝4.0伏，U＞4.0伏，所以电源电压U＝6.0伏
P2
③P ＝U I ＝3.8伏×0.3安＝1.14瓦
额 额 额
13.（2023松江二模）小华做“测定小灯泡电功率”的实验，现有电源（电压为2伏的整数
倍且保持不变）、待测小灯标有“0.3A”字样，小灯的额定电压是“3.8V”和“6.3V”中
的一个，两个滑动变阻器（分别标有“10Ω 2A”和“50Ω 2A”），他选择其中一个滑动
变阻器与电源、电流表、小灯、开关串联，然后将电压表并联在电路中。小华闭合开关后
移动滑动变阻器的滑片，在表格中记录了两组数据。
8
学科网（北京）股份有限公司电压表示数（伏） 电 流 表 示 数
实验序号
（安）
1 4.0 0.28
2 2.4 0.32
① 判定小灯泡正常发光的依据是________。
② 所选滑动变阻器的规格为________。
③ 求实验中所用的电源电压U。________（需写出主要计算过程）
④ 求小灯泡的额定电功率P额。________（需写出主要计算过程）
①观察到电流表示数为0.3A时，小灯正常发光。 1分
②50Ω 2A 1分
③电压表并联在滑动变阻器两端
I ＝0.3安，0.28安＜I ＜0.32安
额 额
小灯正常发光时：2.4伏＜U ＜4.0伏 1分
滑
U= U +U
额 滑
若U =3.8伏
额
6.2伏＜U＜7.8伏 不合题意舍去。
若U =6.3伏
额
8.7伏＜U＜10.3伏
因为电源电压是2伏的整数倍，所以U=10伏 1分
④P ＝U I ＝6.3伏×0.3安＝1.89瓦
额 额 额
14.（2023杨浦二模）小杨要做“测定小灯泡电功率”实验，现有电源(电压为4.5伏)、待测
小灯泡(标有“2V”字样)、滑动变阻器各一个，其它器材齐全且完好。他连接电路且规范
操作，闭合开关后，观察到电压表与电流表示数如图12(a)(b)所示。小杨继续移动滑片至某
位置，观察到电压表示数如图12(c)所示，小杨认为此时“小灯正常发光”，并计算了电压
表示数与电流表示数乘积为1.08瓦。
（a） (b) (c)
图12
根据上述信息，回答以下问题：
① 图12(a)中电压表示数为 伏
② 实验时小杨作出“小灯正常发光”的推断是否合理，理由是 。
③ 计算滑动变阻器的最大阻值。
④ 计算小灯额定功率P 。
额
① 2.5
② 不合理
9
学科网（北京）股份有限公司当电压表示数为2伏时，
发现电压表示数变小时，电流表示数变大。
根据 ，可知小灯两端电压增大，通过小灯电流增大。
所以电压表并联在滑动变阻器两端。
而当电压表示数为2伏时，小灯两端电压U =U-U =4.5伏-2伏=2.5伏>2伏，所以此时
灯 变
小灯没有正常发光。
③
④
15.（2023长宁二模）
小明做“测定小灯泡的电功率”实验，他先将电源（电源电压为2伏的整数倍）、待
测小灯（额定电压为6伏）、电流表、开关和滑动变阻器串联连接，再将电压表并联接入
电路。实验时，他将电压表示数U ，电流表示数I 以及小灯的亮暗情况记录在下表中。
V A
序号 U （伏） I （安） 小灯的亮暗 小灯泡的电功率（瓦）
V A
1 6.0 0.20 较暗
2 4.0 0.28 正常发光
3 2.0 0.34 较亮
① 电压表并联在________两端（选填“小灯”或“滑动变阻器”）。
② 求电源电压U。（需写出计算过程）
③ 求小灯的额定电功率P 。（需写出计算过程）
额
①滑动变阻器
②U＜6伏＋6伏＝12伏；U＞2伏＋6伏＝8伏
U＝10伏
或：小灯正常发光时，U＝U ＋U ＝6伏＋4伏＝10伏
L额 P
③P ＝U I ＝6伏×0.28安＝1.68瓦
额 额 额
