2022 学年第一学期期末学情诊断 初三综合测试卷
物理部分
一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂
在答题纸的相应位置更改答案时，用橡皮擦去，重新填涂。
1. 首先用实验测定大气压强值的科学家是（ ）
A. 阿基米德 B. 托里拆利 C. 安培 D. 欧姆
【答案】B
【解析】
【详解】托里拆利最先运用水银槽和长玻璃管测量出大气压的值，阿基米德发现的是物体受到的浮力与物
体排开液体重力之间的关系，安培是研究电学实验的先驱，欧姆最先发现电流与电压、电阻之间的关系，
故B符合题意，ACD不符合题意。
故选B。

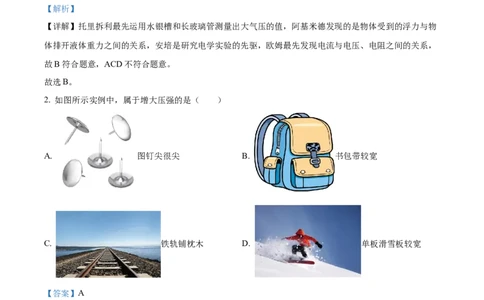

2. 如图所示实例中，属于增大压强的是（ ）
A. 图钉尖很尖 B. 书包带较宽
C. 铁轨铺枕木 D. 单板滑雪板较宽
【答案】A
【解析】
【详解】A．图钉尖很尖是通过减小受力面积来增大压强，故A符合题意；
B．书包肩带较宽是通过增大受力面积来减小压强，故B不符合题意；
C．铁轨铺枕木是通过增大受力面积来减小压强，故C不符合题意；
D．滑雪板做得较宽是通过增大受力面积来减小压强，故D不符合题意。
故选A。
3. 将一石块雕刻成艺术品，不变的物理量是（ ）
第1页/共15页
学科网（北京）股份有限公司A. 体积 B. 质量 C. 重力 D. 密度
【答案】D
【解析】
【详解】A．将一块石块雕刻成一件艺术品的过程中，组成艺术品的物质总量减少，所以体积减少，故A
不符合题意；
B．将一块石块雕刻成一件艺术品的过程中，组成艺术品的物质总量减少，所以质量减少，故B不符合题
意；
C．将一块石块雕刻成一件艺术品的过程中，质量减小，由G=mg可知重力减小，故C不符合题意；
D．将一块石块雕刻成一件艺术品的过程中，组成艺术品的物质总量虽然减少，但物质种类没有变化，所
以密度不变，故D符合题意。
故选D。

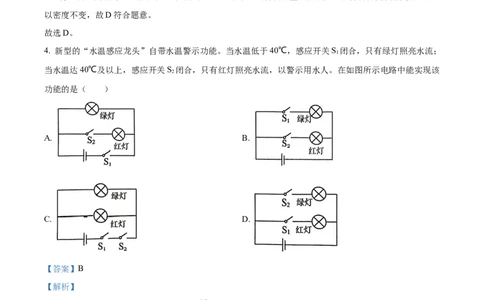

4. 新型的“水温感应龙头”自带水温警示功能。当水温低于40℃，感应开关S 闭合，只有绿灯照亮水流；
1
当水温达40℃及以上，感应开关S 闭合，只有红灯照亮水流，以警示用水人。在如图所示电路中能实现该
2
功能的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】由题意可知，当水流温度低于40℃，感应开关S 闭合，只有绿灯照亮水流，说明感应开关S 只
1 1
控制绿灯，因此感应开关S 与绿灯串联；当水温达40℃及以上，感应开关S 闭合，只有红灯照亮水流，
1 2
说明感应开关S 只控制红灯，因此感应开关S 与红灯串联；因为绿灯和红灯工作时互不影响、独立工作，
2 2
所以绿灯与红灯并联，故ACD不符合题意，B符合题意。
故选B。
5. 在如图所示电路中，电源电压不变。闭合开关，变大的是（ ）
第2页/共15页
学科网（北京）股份有限公司A. 电流表 示数
B. 电压表V示数
C. 电流表A示数与电流表 示数的比值
D. 电压表V示数与电流表A示数的比值
【答案】C
【解析】
【详解】开关S断开时，电路中只有R 接入电路，电流表A和A 都测流过R 的电流，电压表测电源电压；
1 1 1
闭合开关S，R、R 并联接入电路，电流表A测干路电流，电流表A 测R 支路上的电流，电压表测电源电
1 2 1 1
压。
A．电流表A 始终测流过R 的电流，开关闭合前后，R 两端电压不变，R 的电阻不变，由 可知，流
1 1 1 1
过R 的电流不变，则电流表A 示数不变，故A不符合题意；
1 1
B．开关闭合前后，电源电压始终不变，所以电压表V的示数不变，故B不符合题意；
C．开关闭合前，电流表A测R 的电流，开关闭合后，电流表A测R、R 并联后的干路电流，故电流表A
1 1 2
的示数变大。然而A 表示数不变，所以电流表A示数与电流表A 示数的比值变大，故C符合题意；
1 1
D．开关闭合前后，电压表V的示数不变，电流表A的示数变大，故电压表V示数与电流表A示数的比值
变小，故D不符合题意。
故选C。
6. 如图所示，盛有一定量水的圆柱形容器A和B分别置于水平面。现将甲、乙两实心球分别浸没在A、B
容器的水中，容器中均无水溢出。此时，水对两容器底部的压强增加量相等，两容器对水平地面的压强增
加量也相等。则甲、乙实心球的质量 、 和密度 、 的关系是（ ）
第3页/共15页
学科网（北京）股份有限公司A. 一定大于 ， 一定大于
B. 可能小于 ， 一定小于
C. 可能大于 ， 可能大于
D. 一定大于 ， 可能小于
【答案】D
【解析】

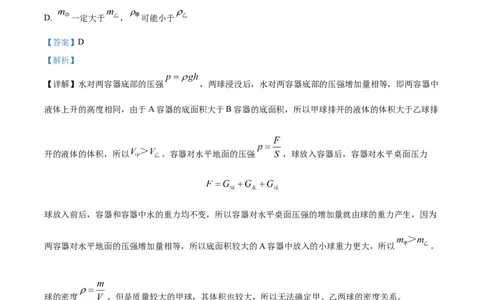

【详解】水对两容器底部的压强 ，两球浸没后，水对两容器底部的压强增加量相等，即两容器中
液体上升的高度相同，由于A容器的底面积大于B容器的底面积，所以甲球排开的液体的体积大于乙球排
开的液体的体积，所以 。容器对水平地面的压强 ，球放入容器后，容器对水平桌面压力
球放入前后，容器和容器中水的重力均不变，所以容器对水平桌面压强的增加量就由球的重力产生，因为
两容器对水平地面的压强增加量相等，所以底面积较大的A容器中放入的小球重力更大，所以 。
球的密度 ，但是质量较大的甲球，其体积也较大，所以无法确定甲、乙两球的密度关系。
故选D。
二、填空题（共24分）
7. 教室中照明电路的电压为______伏，教室内电灯与电扇之间是______连接的（选填“串联”或“并
联”）；多开一盏电灯，教室电路的总电阻将______（选填“变大”、“不变”或“变小”）。
【答案】 ①. 220 ②. 并联 ③. 变小
【解析】
第4页/共15页
学科网（北京）股份有限公司【详解】[1]我国居民用电电压为220V，所以教室中照明电路的电压为220V。
[2]由于教室内电灯与电扇能独立工作，互不影响，所以教室内电灯与电扇是并联的。
[3]由于并联电路中，总电流等于各支路电流之和，所以多开一盏电灯，总电流将增大，由欧姆定理可知，
总电阻将变小。
8. 生活中蕴含着很多物理知识：光滑墙壁上的吸盘式挂钩是在______作用下被压在墙壁上；洒水壶是利用
______原理工作的；拦河大坝上窄下宽，这是因为液体内部的压强随着液体深度的增加而______（选填
“变大”、“不变”或“变小”）。
【答案】 ①. 大气压 ②. 连通器 ③. 变大
【解析】
的
【详解】[1]使用吸盘式挂钩时，需要将吸盘内空气挤压出去，吸盘在大气压 作用下，被压在墙壁上。
[2]洒水壶的壶嘴和壶体是上端都开口，下端相连通的，所以装满水时，壶嘴和壶体中水面是相平的，所以
是利用连通器原理工作的。
[3]由于液体内部的压强随着液体深度的增加而增大，所以拦河大坝需要建造成上窄下宽，以防水底部压强
大，大坝底被压垮。
9. 某导体电阻为20欧，当导体两端的电压为6伏时，通过该导体的电流为______安；当导体两端电压为
10伏时，该导体的电阻为_______欧，通过导体的电流为_______安。
【答案】 ①. 0.3 ②. 20 ③. 0.5
【解析】
【详解】[1]通过该导体的电流为
=0.3A
[2]因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，当导体两端电压为10伏时，该
导体的电阻不变，为20Ω。
[3]通过导体的电流为
=0.5A
10. 如图所示，用细线将重为10牛的正方体物块A挂在弹簧测力计下，浸没在水中时，弹簧测力计的示数
为6牛，则物块所受浮力的大小为______牛；若A下表面离水面的距离为0.1米，则下表面受到水的压强
为______帕；若增大物块在水中的深度，物块所受浮力的大小将______（选填“变大”“不变”或“变
小”）。
第5页/共15页
学科网（北京）股份有限公司【答案】 ①. 4 ②. 103 ③. 不变
【解析】
【详解】[1]物块所受浮力
[2]下表面受到水的压强
[3]物体所受浮力与液体密度和排开液体的体积有关，与物体浸在液体中的深度无关，所以增大物块在水中
的深度，物块所受浮力的大小将不变。
11. 如图（a）所示，长度和材料相同、粗细不同的金属棒AB和CD串联在电路中。将电压表分别并联AB
和CD两端，电表指针的位置均如图（b）所示，则AB两端的电压为______伏，CD两端电压为______伏，
通过AB的电流______通过CD的电流（选填“大于”“等于”或“小于”）。
【答案】 ①. 5 ②. 1 ③. 等于
【解析】
【详解】[1][2][3]长度和材料相同，金属棒AB的横截面积小于金属棒CD的横截面积，所以金属棒AB的
电阻大于金属棒CD的电阻，两金属棒串联接入电路，流过两金属棒的电流相同。由 可知，电阻较
大的金属棒AB两端电压大于金属棒CD两端电压，将电压表分别并联AB和CD两端，电表指针的位置均
如图（b）所示，则说明电压表并联在AB两端时选择的是0～15V量程，读其电压值为5V。电压表并联在
CD两端时选择的是0～3V量程，读其电压值为1V。故AB两端的电压为5V，CD两端电压为1V。通过
AB的电流等于通过CD的电流。
的
12. 在如图所示 电路中，闭合开关S，发现灯L不发光。已知电路中仅有一处故障，且只发生在电阻R、
第6页/共15页
学科网（北京）股份有限公司灯L上。现通过接入一个电压表来判断故障。
①将电压表接入到______两点之间，且开关S断开，观察电压表示数是否为零，可判断故障灯L是否
______（选填“短路”或“断路”）。
②若已排除上述故障，为判断具体故障，将电压表接入 两点之间。请写出开关闭合前后，电压表的示
数变化情况及其对应的故障：______
【答案】 ①. A、C ②. 断路 ③. 见解析
【解析】
【详解】①[1][2]将电压表用导体（导线、用电器等）直接连接在电源正负极上，若连接部分有断开的地方，
则电压表未与电源相连，电压表示数为0 ；若连接部分是通路，则电压表示数约等于电源电压。若用电压
表判断小灯部分是断路，可以利用这种情况：将电压表接在A、C两点上，开关断开，若电压表无示数，
则表示小灯是断路的；若电压表示数约等于电源电压，则小灯部分是连通的，但无法判断是正常情况还是
短接了。
的
②[3]若小灯无故障，则故障出在定值电阻处。将电压表与电阻并联。开关闭合前，电压表 负接线柱没有
与电源负极相连，此时电压表是示数为0。将开关闭合后，若定值电阻短接了，则电压表测量部分电阻为
0，根据 可以知道，电压表示数为0。若电阻断路了，此时相当于用导体将电压表接在电源两极上，
电压表示数约等于电源电压。
13. 小华同学用吸管喝盒装牛奶如图所示，吸了一大口发现奶盒变扁了。在物理的学习中，小华知道了力
可以使物体发生形变，并通过查阅资料获得以下信息：（1）牛奶盒里牛奶上方有一定质量封闭气体；
（2）在20℃时，一定质量封闭气体压强随体积变化如下表所示。
体积V/m3 0.1 0.2 0.3 0.4
气体压强
①由数据可知在20℃时，一定质量封闭气体压强与体积的关系是______；
②指出包装盒变扁的原因，并写出分析过程______。
第7页/共15页
学科网（北京）股份有限公司【答案】 ①. 见解析
②. 见解析
【解析】
【详解】①[1]观察表中数据可知，在温度相同时，一定质量的封闭气体，其压强随体积的增大而减小。
②[2]喝牛奶时，盒内上方气体体积增大，盒内压强变小，外界大气压将牛奶盒压扁了。
三、作图题（共4分）
14. 在图中，重为2牛的小球静止在水中，用力的图示法画出该球受到的浮力F 。
浮
【答案】
【解析】
【详解】小球受竖直向下的重力和竖直向上的浮力处于悬浮静止状态，所受重力和浮力是一对平衡力，大
小相等，即
浮力方向竖直向上，如图所示：
第8页/共15页
学科网（北京）股份有限公司15. 在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S，
向右移动滑动变阻器的滑片P过程中，电压表示数变大，小灯变亮。
【答案】
【解析】
【详解】要求向右移动滑片P的过程中小灯泡变亮，则小灯泡和滑动变阻器串联，且滑片右移时，滑动变
阻器接入电路的电阻变小，则滑动变阻器应选择右下接线柱与小灯泡串联。要求滑片右移时，电压表示数
变大，则电压表应与小灯泡并联，测小灯泡两端电压，如图所示：
四、综合题（本大题共5题，共30分）
第9页/共15页
学科网（北京）股份有限公司16. 一只铝球浸没在水中，排开水的体积为5×10-3米3，求：铝球受到的浮力F ．
浮
【答案】49N
【解析】
【详解】铝球受到的浮力：
F =ρ gV =1.0×103kg/m3×9.8N/kg×5×10−3m3=49N．
浮 水 排
答：铝球受到的浮力为49N．
17. 在图（a）所示的电路中，电阻R 的阻值为20欧。闭合开关S，两电流表指针的位置均如图（b）所示，
1
求：
（1）电源电压U；
（2）电阻R 的阻值。
2
【答案】（1）6V；（2）5Ω
【解析】
【详解】解：（1）分析电路图可知，电阻R 与电阻R 并联，电流表A 测量通过电阻R 的电流，电流表A
1 2 1 1
测量干路中电流，电流表A的示数大于电流表A 的示数，所以由于两电流表指针的位置均如图（b）所示，
1
所以电流表A选择0~3A量程，分度值为0.1A，读数为1.5A；电流表A 选择0~0.6A量程，分度值为
1
0.02A，读数为0.3A；电阻R 的阻值为20欧，由并联电路电压特点可知，电源电压
1
（2）由并联电路电流特点可知，通过电阻R 的电流
2
则电阻R 的阻值
2
答：（1）电源电压为6V；
（2）电阻R 的阻值为5Ω。
2
18. 在如图所示的电路中，滑动变阻器R 上标有“50欧”字样，闭合开关S。
2
（1）若电源电压为10伏，电压表示数为8伏，电阻R 的阻值为20欧，求：电流表的示数和电阻R 的阻
2 1
第10页/共15页
学科网（北京）股份有限公司值。
（2）若电源电压和电阻R 的阻值均未知，在电路安全的前提下，R 允许接入电路的范围是10欧~30欧，
1 2
电压表示数的最大变化量为5伏。求电源电压U。
【答案】（1）0.4A，5Ω；（2）26.25V
【解析】
【详解】解：（1）由电路图可知，电阻R 和变阻器R 串联，电压表测R 两端电压，电流表测量电路中的
1 2 2
电流，由串联电路电流的规律可知电流表的示数
由串联电路电压的规律可知电阻R 两端的电压
1
U=U-U=10V-8V=2V
1 2
由串联电路电流的规律和欧姆定律得到电阻R 的阻值
1
（2）当R 接入电路的电阻为10Ω时，电路的总电阻较小，由欧姆定律可知电路中的电流最大为I ，此时
2 大
电压表的示数为
I R =U
大 2小 2小
10ΩI =U ……①
大 2小
当R 接入电路的电阻为30Ω时，电路的总电阻较大，由欧姆定律可知电路中的电流最小为 I ，电压表示
2 小
数的最大变化量为5V，由串联分压可知电压表的示数变大5V，此时电压表的示数为
I R =U +5V
小 2大 2小
30ΩI =U +5V……②
小 2小
由①和②得到
30ΩI -10ΩI =5V……③
小 大
当R 接入电路的电阻为10Ω时，根据串联电路电阻的特点和欧姆定律可知电源电压
2
I (R +R)=U
大 2小 1
I (10Ω+5Ω)=U
大
15ΩI =U……④
大
第11页/共15页
学科网（北京）股份有限公司当R 接入电路的电阻为30Ω时，根据串联电路电阻的特点和欧姆定律可知电源电压
2
I (R +R)=U
小 2大 1
I (30Ω+5Ω)=U
小
35ΩI =U……⑤
小
由④和⑤得到
15ΩI =35ΩI ……⑥
大 小
由③和⑥得到
I =1.75A
大
代入④，则电源电压
U =I (10Ω+5Ω)=1.75A×15Ω=26.25V
大
答：（1）若电源电压为10伏，电压表示数为8伏，电阻R 的阻值为20欧，电流表的示数是0.4A，电
2
阻R 的阻值是5Ω；
1
（2）若电源电压和电阻R 的阻值均未知，在电路安全的前提下，R 允许接入电路的范围是10欧~30欧，
1 2
电压表示数的最大变化量为5伏。电源电压U是26.25V。
19. 如图所示，甲、乙两个均匀正方体放在水平地面上，已知甲的密度为1000千克/米 ，边长是0.1米。
压强的变化量（Pa）
0
245
（1）求甲的质量 ；
（2）求甲对地面的压强 ；
（3）沿水平或竖直方向将甲、乙各切去一半的体积，并将切去的部分叠放在对方剩余部分的上方，甲、
乙对地面压强的变化如上表所示。
①请判断甲、乙切去的方向，并说明理由；
②求出正方体乙的边长。
【答案】（1）1kg；（2）1×103Pa；（3）①沿水平方向切甲，沿竖直方向切乙；②0.2m。
【解析】
【详解】解：（1）甲的体积
第12页/共15页
学科网（北京）股份有限公司V =(0.1m)3=1×10-3m3
甲
甲的质量为
m =ρ V =1×103kg/m3×1×10-3m3=1kg
甲 甲 甲
（2）因为放在水平面上的物体对地面的压力等于自身的重力，则甲对地面的压力为
F =G =ρ S h g
甲 甲 甲 甲 甲
所以甲对地面的压强为
（3）①由表中数据可知，甲对地面压强的变化量是零，说明乙切掉的部分叠放在甲上面，压力不变，甲
的底面积不变，由 可知甲对地面的压强不变，所以沿水平方向切甲，甲切掉一半体积的质量和乙切
割一半体积的质量相等；如果水平方向切乙，乙的底面积不变，将甲切掉部分叠放在乙上面，压力不变，
由 可知乙对地面的压强不变，所以沿竖直方向切乙。
②甲切掉一半体积的质量为
甲切掉一半体积的质量和乙切掉一半体积的质量相等，乙切掉一半体积的质量
Δm =Δm =0.5kg
乙 甲
由表中数据可知，乙的压强的变化量是245Pa，由压强的公式得到乙压强的变化量
l ≈0.2m
乙
答：（1）甲的质量是1kg；
（2）甲对地面的压强是1×103Pa；
（3）①沿水平方向切甲，沿竖直方向切乙；
②正方体乙的边长是0.2m。
20. 小华做“用电流表、电压表测电阻”实验，他用导线将电源（电压保持不变且为1.5V的整数倍）、滑
动变阻器（“10Ω 2A”、“20Ω 2A”中的一个）、电流表、待测电阻、开关串联后，把电压表并联在
电路中，并把滑片置于滑动变阻器阻值最大一端。闭合开关，电压表示数如图（a）所示，移动滑动变阻
第13页/共15页
学科网（北京）股份有限公司器滑片时，小华发现电压表示数没有发生变化。
经过思考，小华在不更换器材 的情况下重新实验，正确连接电路，实验步骤正确。闭合开关后，电压表示
数如图（b）所示，记录第一组数据。移动滑片到某位置，两电表示数分别为2.4V、0.32A，记录第二组数
据；接着继续操作完成实验。
（1）调整电路之前，电压表并联在______两端，电源电压为______伏；
（2）判断实验中所选的变阻器______（需写出计算过程）
（3）第二组数据中，待测电阻的阻值为______欧。（计算电阻时，精确到0.1欧）
.
【答案】 ① 电源 ②. 6 ③. “20Ω 2A” ④. 7.5
【解析】
【详解】（1）[1][2]把电压表并联在电路中，并把滑片置于滑动变阻器阻值最大一端，闭合开关，电压表
示数如图（a）所示，如果电压表选择0~3V的量程，分度值是0.1V，电压表的示数是1.2V，如果电压表
选择0~15V的量程，分度值是0.5V，电压表的示数是6V，移动滑动变阻器滑片时，电压表示数没有发生
变化，电压表不可能并联在变阻器或电阻的两端，因为电源电压不变，所以电压表并联在电源两端，电源
电压是1.5V的整数倍，如果电压表的示数是1.2V，不是1.5V的整数倍，电压表的示数是6V，是1.5V的
整数倍，所以电源电压是6V。
（2）[3]闭合开关后，变阻器处于阻值最大处，电路的总电阻最大，由欧姆定律可知电路中的电流最小，
由图（b）可知，如果电压表选择0~15V的量程，分度值是0.5V，电压表的示数是10V，电源电压是6V，
不符合实际，所以电压表选择0~3V的量程，电压表的示数是2V，变阻器两端的电压
U =U-U=6V-2V=4V
滑 1
移动滑片到某位置，两电表示数分别为2.4V、0.32A，此时电路中的电流比刚闭合开关时电流大，所以变
阻器的最大阻值
变阻器选择“20Ω 2A”。
（3）[4]第二组数据中，两电表示数分别为2.4V、0.32A，待测电阻的阻值为
