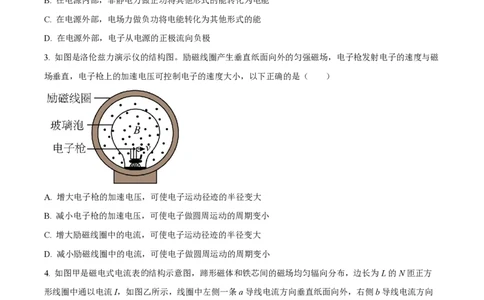

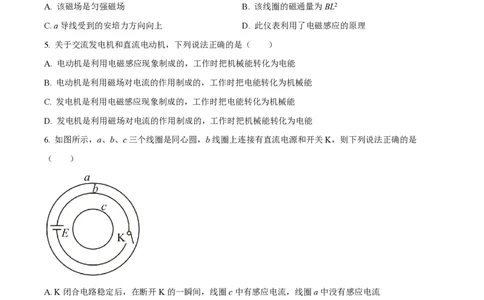

上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V: jiajiao6767 ) 上海市延安中学 2022 学年第一学期期末考试 高二年级物理试卷（等级） 一、单选题（共 40分。第 1-8 小题，每小题 3分，第 9-12 小题，每小题 4分。） 1. 下列物理量与试探电荷有关的是（ ） A. 电势能 B. 电势 C. 电势差 D. 电场强度 2. 下列关于电源的说法正确的是（ ） A. 电源是将电能转化为其他形式的能的装置 B. 在电源内部，非静电力做正功将其他形式的能转化为电能 C. 在电源外部，电场力做负功将电能转化为其他形式的能 D. 在电源外部，电子从电源的正极流向负极 3. 如图是洛伦兹力演示仪的结构图。励磁线圈产生垂直纸面向外的匀强磁场，电子枪发射电子的速度与磁 场垂直，电子枪上的加速电压可控制电子的速度大小，以下正确的是（ ） A. 增大电子枪的加速电压，可使电子运动径迹的半径变大 B. 减小电子枪的加速电压，可使电子做圆周运动的周期变小 C. 增大励磁线圈中的电流，可使电子运动径迹的半径变大 D. 减小励磁线圈中的电流，可使电子做圆周运动的周期变小 4. 如图甲是磁电式电流表的结构示意图，蹄形磁体和铁芯间的磁场均匀辐向分布，边长为L的N匝正方 形线圈中通以电流I，如图乙所示，线圈中左侧一条a导线电流方向垂直纸面向外，右侧b导线电流方向 垂直纸面向里，a、b两条导线所在处的磁感应强度大小均为B，则（ ） 第 1 页 共 7 页上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V: jiajiao6767 ) A. 该磁场是匀强磁场 B. 该线圈的磁通量为BL2 C. a导线受到的安培力方向向上 D. 此仪表利用了电磁感应的原理 5. 关于交流发电机和直流电动机，下列说法正确的是（ ） A. 电动机是利用电磁感应现象制成的，工作时把机械能转化为电能 B. 电动机是利用磁场对电流的作用制成的，工作时把电能转化为机械能 C. 发电机是利用电磁感应现象制成的，工作时把电能转化为机械能 D. 发电机是利用磁场对电流的作用制成的，工作时把机械能转化为电能 6. 如图所示，a、b、c三个线圈是同心圆，b线圈上连接有直流电源和开关K，则下列说法正确的是 （ ） A. K闭合电路稳定后，在断开K的一瞬间，线圈c中有感应电流，线圈a中没有感应电流 B. K闭合电路稳定后，在断开K的一瞬间，线圈a中有感应电流，线圈c中没有感应电流 C. 在K闭合的一瞬间，线圈a中有逆时针方向的瞬时电流，有扩张趋势 D. 在K闭合的一瞬间，线圈c中有顺时针方向的瞬时电流，有收缩趋势 7. 如图所示，实线为方向未知的三条电场线，虚线分别为等势线1、2、3，已知MN  NQ，带电量绝对 值相等的a、b两粒子从等势线2上的O点以相同的初速度飞出。仅在电场力作用下，两粒子的运动轨迹 如图所示，则（ ） 第 2 页 共 7 页上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V: jiajiao6767 ) A. a一定带正电，b一定带负电 B. a加速度增大，b加速度减小 C. MN两点电势差U 等于NQ两点电势差U MN NQ D. a粒子到达等势线3的动能变化量比b粒子到达等势线1的动能变化量小 8. 如图是某品牌吊扇的相关参数，则下述判断正确的是（ ） A. 吊扇的内电阻约为293Ω B. 正常工作时吊扇的发热功率大于165W C. 正常工作1小时吊扇的发热量等于5.94×105J D. 正常工作1小时吊扇输出的机械能小于5.94×105J 9. 如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当 PQ在外力的作用下运动时，MN向右运动，则PQ所做的运动可能是（ ） A. 向右加速运动 B. 向左加速运动 C. 向右匀速运动 D. 向左匀速运动 第 3 页 共 7 页上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V: jiajiao6767 ) 10. 如图所示，水平面的虚线之上有垂直于纸面向里足够大的匀强磁场，磁感应强度大小为B。边长为a、 总电阻为R的正方形导线框PQMN沿PN方向以大小为v的速度匀速运动，则PM刚进入磁场时（ ） 2Bav A. 线框中的感应电流开始逐渐变小 B. 感应电流大小为 R B2a2v Bav C. 线框所受安培力大小为 D. N、M两端的电压为 R 4 11. 如图，电源电动势恒定且内阻不可忽略，R 、R 、R 为定值电阻，R 为滑动变阻器，图中均为理想电 1 2 3 4 表。闭合电键后，I 、I 分别表示两个电流表的示数，U 、U 、U 分别表示三个电压表的示数。现将R 的 1 2 1 2 3 4 滑片稍向上滑动，ΔI 、ΔI 分别表示两个电流表示数变化量的绝对值，ΔU 、ΔU 、ΔU 分别表示三个电压 1 2 1 2 3 表示数变化量的绝对值，以下正确的是（ ） A. U 变小 B. U 大于U 2 2 3 U U U C. 2 变小 D. 1 小于 2 I I I 2 1 1 12. 如图，质量为m、电量为+q的圆环可在水平的足够长的粗糙杆上滑动，细杆处在磁感应强度大小为 B、垂直于纸面向里的匀强磁场中，不计空气阻力，现给圆环向右的初速度v ，之后圆环运动的v-t图像不 0 可能是（ ） A B. . 第 4 页 共 7 页上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V: jiajiao6767 ) C. D. 二、填空题（共 20分，共 5小题，每小题 4分） 13. 家庭电路中所有用电器都是______（选填“串”或“并”）联连接在相线和零线间的。功率较大的用电 器通常选择较______（选填“细”或“粗”）的导线连接。当回路发生过载或短路、漏电等故障时， ______会自动断开。对简单电路故障检测的常用工具有多用电表及______。 14. 库仑定律的内容：真空中两个静止点电荷之间的相互作用力，与它们的______成正比，与它们的距离 的二次方成反比，作用力的方向在它们的连线上。静电力常量k的单位用基本单位可表示为______。 15. 如图，光滑绝缘水平面上一正方形线圈以某初速度滑过一有界匀强磁场。磁场宽度大于线圈宽度。线 圈滑入和滑出磁场的过程中，通过线圈横截面的电量分别为q 和q ，产生的焦耳热分别为Q 和Q 。则 1 2 1 2 q ________q ，Q ________Q （均选填“ < ”、“ = ”或“ > ”）。 1 2 1 2 16. 如图甲理想变压器原、副线圈匝数比n :n =5:3，原线圈所接电源的电压随时间变化如图乙所示的正弦 1 2 曲线，副线圈接有一最大阻值R=10Ω的滑动变阻器，滑片位于最下端则理想交流电流表的示数为 ______A。将滑动变阻器的滑片向上移动少许，则电源的输出功率将_______（选填“变大”、“变小”或 “不变”）。 17. 如图，线圈有100匝，穿过线圈的磁通量为0.04Wb，匀强磁场的方向向右，垂直于线圈的截面，现将 磁场方向在2s内改为与原方向相反，并且磁通量增大到0.08Wb，则在这2s内，线圈内的磁通量变化量大 小为______Wb，线圈产生的平均感应电动势大小为______V。 第 5 页 共 7 页上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V: jiajiao6767 ) 三、综合题（共 40分，第 19、20题要求给出必要的图示、文字说明、公式、演算等。） 18. 太阳能电池是利用太阳光直接发电的光电半导体薄片，又称“光电池”，只要光照达到一定的强度，瞬 间就可输出电压。某同学利用如图甲所示的电路测量某光电池的电动势和内阻，已知相同光照强度下该光 电池的电动势不变。部分器材规格如下： 电流表A （量程为0~3mA、内阻R =100Ω）；电流表A （内阻忽略不计）； 1 A1 2 定值电阻R ；定值电阻R =2Ω。 1 2 （1）若将图中虚线框部分等效于量程为0~3V的电压表，则定值电阻R 的阻值为_____Ω； 1 （2）该同学用一定强度的光照射该电池，闭合开关S，调节滑动变阻器R的阻值，读出“电压表”的读 数U和电流表A 的读数I，得到该电池的U-I曲线如图乙所示。则该电源的电动势为______V（保留两位 2 有效数字），内阻______（填“是”或“不是”）定值，当“电压表”（可视为理想）的示数为2.30V时， 电源内阻为______Ω（保留两位有效数字）； （3）若虚线框部分换接入一理想电压表，当滑动变阻器的电阻为零时，则定值电阻R 消耗的电功率为 2 ______W。（结果保留两位有效数字） 第 6 页 共 7 页上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V: jiajiao6767 ) 19. 如图，电源电动势E 360V，内阻r 10Ω，电阻R 30Ω，R 50Ω。水平放置的平行板电容 1 2 器的电容C 2106F，两极板A、B间的距离d 5102m。闭合开关S，等待电路稳定。 （1）求电容器的两极板间的电压U 、电场强度E 及电容器所带电量Q； AB AB （2）若要带电粒子（不计重力）能以8103m/s的速度从左向右水平匀速通过电容器，可在两极板间加一 与速度垂直的磁场，求此磁场的方向和大小； （3）有一电荷量q 4.0105C的带正电小球（可视为质点）从B板上的小孔以初速度v 2.0m/s竖直 0 向上射入两板间，并恰好到达A板，求带电小球的质量m。 20. 如图甲MN、PQ为足够长的平行金属导轨，间距L=1.0m，与水平面间的夹角α=30°，匀强磁场磁感应 强度B=0.5T，垂直于导轨平面向上，MP间接有电流传感器，质量m=2.0kg、阻值R=1.0Ω的金属杆ab垂 3 直导轨放置，它与导轨的动摩擦因数 ，如图所示。除导体棒电阻外其他电阻不计。用外力F沿导 3 轨平面向上拉金属杆ab，使ab由静止开始运动并开始计时，0~3s的电流I随时间t变化的图像如图乙所 示，此时间内拉力做的功为225J，取g=10m/s2。 （1）请判断0~3s内金属杆中的电流方向； （2）请分析说明0~3s内金属杆做何种运动？并求此时间段内金属杆的位移； （3）求0~3s内外力F随时间t变化的函数式； （4）求0~3s内金属杆产生的焦耳热； （5）3s末撤去外力F，请定性画出此后回路中的电流I随时间t变化的图像。 第 7 页 共 7 页
