透镜及其应用
一、选择题
1. 下列关于光学仪器的作用，说法错误的是（ ）
A. 平面镜能成等大的虚像
B. 放大镜是凸透镜，凸透镜只能成放大的像
C. 近视眼镜是凹透镜，它对光起发散作用
D. 照相机照相时，底片成倒立、缩小的实像

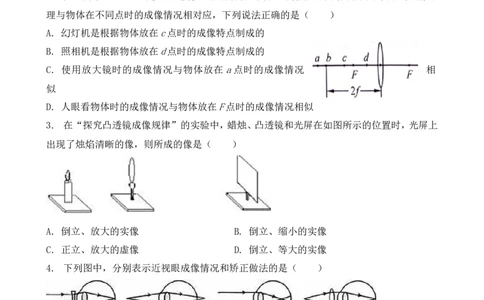

2. 如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。下列几种光学仪器的成像原
理与物体在不同点时的成像情况相对应，下列说法正确的是（ ）
A. 幻灯机是根据物体放在c点时的成像特点制成的
B. 照相机是根据物体放在d点时的成像特点制成的
C. 使用放大镜时的成像情况与物体放在a点时的成像情况 相
似
D. 人眼看物体时的成像情况与物体放在F点时的成像情况相似
3. 在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在如图所示的位置时，光屏上
出现了烛焰清晰的像，则所成的像是（ ）
A. 倒立、放大的实像 B. 倒立、缩小的实像
C. 正立、放大的虚像 D. 倒立、等大的实像
4. 下列图中，分别表示近视眼成像情况和矫正做法的是（ ）
A. ②① B. ③① C. ②④ D. ③④
5. 把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小、最亮的光斑。若将一物体
放在此透镜前30cm处，则可得到（ ）
A. 倒立、放大的实像 B. 倒立、缩小的实像
C. 正立、放大的虚像 D. 正立、缩小的虚像
16. 为了获得平行光，班里的同学提出了以下方法，你认为可行的是（ ）
A. 选用凹透镜，并把一小灯泡放在凹透镜的焦点上
B. 选用凸透镜，并把一小灯泡放在凸透镜的焦点上
C. 选用凹透镜，并把一小灯泡放在凹透镜的2倍焦距处
D. 选用凸透镜，并把一小灯泡放在凸透镜的2倍焦距处
7. 在观察凸透镜成像的实验中，把物体从距凸透镜2倍焦距之外，逐渐向凸透镜靠拢的过程
中，光屏上所成的像将（ ）
A. 一直变大 B. 一直变小
C. 先变大后变小 D. 先变小后变大

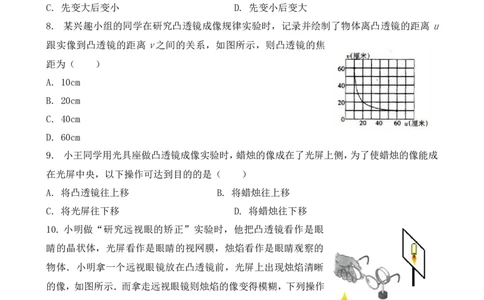

8. 某兴趣小组的同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离 u
跟实像到凸透镜的距离v之间的关系，如图所示，则凸透镜的焦
距为（ ）
A. 10cm
B. 20cm
C. 40cm
D. 60cm
9. 小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成
在光屏中央，以下操作可达到目的的是（ ）
A. 将凸透镜往上移 B. 将蜡烛往上移
C. 将光屏往下移 D. 将蜡烛往下移
10.小明做“研究远视眼的矫正”实验时，他把凸透镜看作是眼
睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的
物体．小明拿一个远视眼镜放在凸透镜前，光屏上出现烛焰清晰
的像，如图所示．而拿走远视眼镜则烛焰的像变得模糊，下列操作
能使光屏上重新得到清晰像的是（ ）
A. 将光屏适当远离凸透镜或将蜡烛适当远离凸透镜
B. 将蜡烛适当靠近凸透镜
C. 同时将光屏和蜡烛适当靠近凸透镜
D. 将光屏适当靠近凸透镜
11.在用显微镜观察洋葱的细胞组成时，李伟发现物体的像太小，看不清楚，这时他应该
2（ ）
A. 使物镜远离物体，目镜位置不变
B. 使物镜靠近物体，目镜远离物镜一些
C. 使物镜远离物体，目镜靠近物镜一些
D. 使物镜位置不变，目镜靠近物镜一些
12.一个物体沿凸透镜的主光轴移动，当物体距凸透镜25cm时，在凸透镜的另一侧15cm处得
到一个倒立、缩小的实像，当物体移动到距凸透镜15cm处，得到的像的性质是（ ）
A. 倒立、缩小的实像 B. 倒立、等大的实像
C. 倒立、放大的实像 D. 正立、放大的虚像

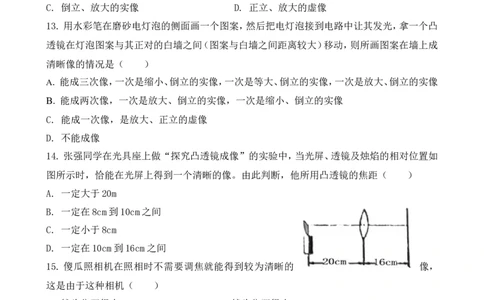

13.用水彩笔在磨砂电灯泡的侧面画一个图案，然后把电灯泡接到电路中让其发光，拿一个凸
透镜在灯泡图案与其正对的白墙之间（图案与白墙之间距离较大）移动，则所画图案在墙上成
清晰像的情况是（ ）
A. 能成三次像，一次是缩小、倒立的实像，一次是等大、倒立的实像，一次是放大、倒立的实像
B. 能成两次像，一次是放大、倒立的实像，一次是缩小、倒立的实像
C. 能成一次像，是放大、正立的虚像
D. 不能成像
14.张强同学在光具座上做“探究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如
图所示时，恰能在光屏上得到一个清晰的像。由此判断，他所用凸透镜的焦距（ ）
A. 一定大于20m
B. 一定在8cm到10cm之间
C. 一定小于8cm
D. 一定在10cm到16cm之间
15.傻瓜照相机在照相时不需要调焦就能得到较为清晰的 像，
这是由于这种相机（ ）
A. 镜头焦距很大 B. 镜头焦距很小
C. 镜头焦距可以自动改变 D. 可以自动调节镜头到底片间的距离
二、填空题
16.如图所示是一款具有摄像功能的手机，摄像机的镜头相当于一个________透镜，通过镜头
所成的像是____________（选填“实像”或“虚像”）
317.小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中以便观察。如上图（右）球
形鱼缸起到了____________的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大
的______（选填“实像”或“虚像”）。

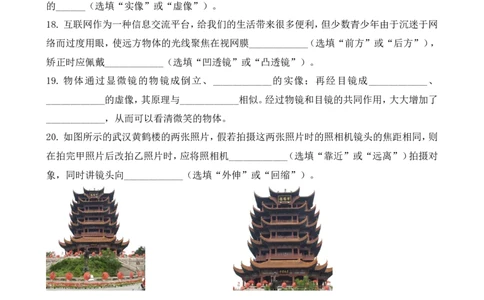

18.互联网作为一种信息交流平台，给我们的生活带来很多便利，但少数青少年由于沉迷于网
络而过度用眼，使远方物体的光线聚焦在视网膜____________（选填“前方”或“后方”），
矫正时应佩戴____________（选填“凹透镜”或“凸透镜”）。
19.物体通过显微镜的物镜成倒立、____________的实像；再经目镜成____________、
____________的虚像，其原理与____________相似。经过物镜和目镜的共同作用，大大增加了
____________，从而可以看清微笑的物体。
20.如图所示的武汉黄鹤楼的两张照片，假若拍摄这两张照片时的照相机镜头的焦距相同，则
在拍完甲照片后改拍乙照片时，应将照相机____________（选填“靠近”或“远离”）拍摄对
象，同时讲镜头向____________（选填“外伸”或“回缩”）。
三、作图题
21.根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。
422.完成下列光路图
23.利用凸透镜的两条特殊光线，通过作图法找出下列物体AB所成的像A′B′。
A
2F B F F 2F
四、探究题
24.在探究凸透镜成像的实验中，
（1）让凸透镜正对着太阳，得到图甲所示的光路图，由图可知，凸透镜对光线有____________
作用，该凸透镜的焦距为____________cm；
（2）利用图乙装置进行以下操作：①如果烛焰在光屏上的像偏高，应将光屏向__________（选
填“上”或“下”）调节；
②当烛焰距凸透镜30cm时，移动光屏，可以在光屏上得到一个清晰的倒立、____________（选
填“放大”或“缩小”）的实像，在照相机和投影仪中，成像情况与此类似的是____________
③将蜡烛移到距凸透镜5cm处，无论怎样调节光屏，光屏上始终接收不到清晰的像，这时应从
__________侧透过凸透镜直接观察（选填“左”或“右”）．
525.在探究“近视眼的形成原因和矫正方法”时，冰蓉同学选择了如下器材：
蜡烛（模拟所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连）、光屏（模拟人眼视网
膜）、光具座等．（注：水凸透镜的凸起程度可以通过注射器注入或吸取水的多少来调节．）
（1）她安装并调整好实验装置，如图所示，将点燃的蜡烛置于透镜前某一位置时，在光屏上得
到了烛焰清晰的像；当向水凸透镜内注入水，使透镜更凸后，发现光屏上已无烛焰清晰的像，
若要在光屏上再次得到烛焰清晰的像，应在水凸透镜前放置一块______透镜；若撤去放置的
透镜，应将光屏____________（选填：“靠近”或“远离”）水凸透镜，才能得到清晰的像．
（2）根据上述实验，可知近视眼的形成原因是：____________________________。
26.在“探究凸透镜成像规律”的实验中，将发光体S（箭头形状的发光二极管，长为2cm）、凸
透镜T、光屏P安装在光具座上进行试验，如图所示。
固定凸透镜T，将发光体S放在离凸透镜4cm（物距u）处，移动光屏P，如果找不到像，则记录
光屏上光斑的特征；如果在光屏上出现清晰的像，则记下像的特征，测出光屏P到透镜T的距
离（像距v）和像的长度．然后，将物距依次增加2cm，重复上面的实验．实验数据如下表，根据
表中的信息，回答下列问题：
实验次数 物距u/cm 像距v/cm 像的长度/cm 像的特征
61 4.0 / 光斑大小变化 只有圆光斑
2 6.0 / 光斑大小变化 只有圆光斑
3 8.0 / 光斑大小不变 只有圆光斑
4 10.0 40.0 8.0 倒立的箭头
5 12.0 24.0 4.0 倒立的箭头
6 14.0 18.7 2.7 倒立的箭头
7 16.0 16.0 2.0 倒立的箭头
8 18.0 14.4 1.6 倒立的箭头
9 20.0 13.3 1.3 倒立的箭头
（1）凸透镜T的焦距为______cm．
（2）物距u在____________范围时，在光屏上总成倒立放大的实像．
（3）当物距从开始再到逐渐增大时，则像的大小____________，像距___________．（均选填
“变大”、“变小”、“不变”、“先变小后变大”、“先变大后边小”）
（4）当物距等于7cm时，物体在光屏上____________成像（填“一定会”、“一定不会”“可
能会”）．分析表中成倒立实像的实验数据，当物像间距（u+v）最小时，成在光屏上的像的长度
____________发光体的长度．（填“大于”、“小于”或“等于”）．
（5）请你根据上表提供的信息，再找出一条规律___________________________。
答案：
一、选择题
题号1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
7答案B A A B A B A A B A B B B B B
二、填空题（每空1分，共13分）
16. 凸 ；实像 。
17.放大镜（凸透镜） ；虚像 。
18.前方 ；凹透镜 。
19.放大 ； 正立 ； 放大 ； 放大镜 ； 视角。
20.靠近 ； 外伸 。
三、作图题（10分）
21. 22.
23.
A
B′
2F B F F 2F
A′
四、探究题（每空2分，32分）
24.（1）会聚 ； 10 ；（2）①上 ；②缩小 ； 照相机 ；③右 。
25.（1）凹 ； 靠近 ；（2）晶状体较正常人眼更凸 或变厚（或像成在了视网膜之前；或晶状体
偏折能力强或对光线的汇聚能力强）。
26.（1）8 ；（2）大于8cm小于16cm ；（3）变小 ； 变小 ；（4）一定不会 ； 等于 ；（5）f＞8cm
成实像；f＜8cm成虚像；f＞16cm成倒立缩小实像。
