电功率过关测试题
满分：100分 时间：60分钟
班级： 姓名： 总分：
一、填空题(每空2分，共32分）
1. （2018黔南中考）1840年，英国物理学家 最先精确地确定了电流通过导体产生的热量跟电
流、电阻和时间的关系；从能量转化的角度看，电热器的电热丝工作时是将电能转化为 能。
2. （2018娄底中考）现有“220V 100W”的电灯泡一只，将它接在电压为“110V”的电路中，实际功
率为 _____ _W，消耗1kW•h的电能可供它连续工作 h。
3.（2018昆明中考）电灯正常工作时会发热发光，这是电流做功使电能转化为内能和光能。如果电灯在
一段时间内消耗的电能为E，电流做的功为W，转化的内能为E ，转化的光能为E，那么E、E 和E 三
1 3 1 2 3
者的等量关系是 ，功与能的关系是W = 。
₂

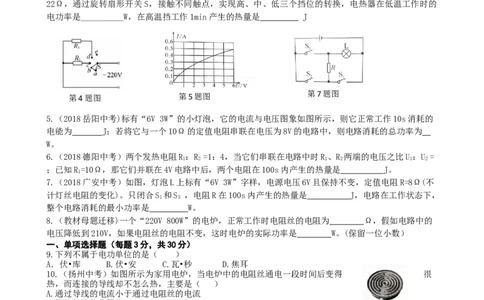

4.（2018枣庄中考）如图所示是某种电热器的电路图，电源电压 220V，R 、R 的阻值分别为11Ω、
1 2
22Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换，电热器在低温工作时的
电功率是__________W，在高温挡工作1min产生的热量是 J
第4题图 第5题图
第7题图
5.（2018岳阳中考)标有“6V 3W”的小灯泡，它的电流与电压图象如图所示，则它正常工作10s消耗的
电能为 J；若将它与一个10Ω的定值电阻串联在电压为8V的电路中，则电路消耗的总功率为
W。
6.（2018德阳中考）两个发热电阻R：R =1：4，当它们串联在电路中时R、R 两端的电压之比U：U =
1 2 1 2 1 2
；已知R=10Ω，那它们并联在4V电路中后，两个电阻在100s内产生的热量是 J。
1
7.（2018广安中考）如图，灯泡L上标有“6V 3W”字样，电源电压6V且保持不变，定值电阻R=8Ω(不
计灯丝电阻的变化)。只闭合S 和S ，电阻R在100s内产生的热量是 J，电路在工作状态下，
1 3
整个电路消耗的最小功率是 W。
8.（教材母题迁移)一个“220V 800W”的电炉，正常工作时电阻丝的电阻为 Ω，假如电路中的
电压降低到210V，如果电阻丝的电阻不变，这时电炉的实际功率是 W。(保留一位小数）
一、单项选择题（每题3分，共30分）
9.下列不属于电功单位的是（ ）
A．伏•库 B.伏•安 C.瓦•秒 D.焦耳
10.（扬州中考）如图所示为家用电炉，当电炉中的电阻丝通电一段时间后变得 很
热，而连接的导线却不怎么热，主要是（ ）
A.通过导线的电流小于通过电阻丝的电流
B.导线的绝热皮隔热
C.导线的电阻远小于电阻丝的电阻 第10题图
D.导线散热比电阻丝快
11.（绥化中考）小琳在更换灯泡时发现灯泡上标有“220V 40W”的字样。下列说法中正确的是（ ）
A该灯泡只能在220V电压下工作
B.该灯泡的实际功率是40W不变
C.该灯泡每秒消耗的电能是40W
D.该灯泡正常发光时的功率是40W
12.（济南中考）关于电流做功过程中的能量转化，下列说法中错误的是（ ）
A.电动机主要是把电能转化为机械能
B.白炽灯主要是把电能转化为内能
C.给蓄电池充电是化学能转化为电能
1D.电炉主要是把电能转化为内能
13.（2018泸州中考）小明家有额定电压相同的微波炉和电视机各一台，按照每度
电0.55元的计费标准，将这两个用电器正常工作1h所用的电费绘制成了如图所示
的柱状图。对小明家的这两个用电器，下列判断正确的是（ ）
A.微波炉正常工作时的电压大于电视机正常工作时的电压
B.微波炉正常工作时的电流等于电视机正常工作时的电流
C.微波炉正常工作时的电功率大于电视机正常工作时的电功率 第13题图
D.每月在微波炉上用的电费一定比在电视机上用的电费多
14.（2018福建中考）新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流
16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2。增大导线横截面积的目的是（ ）
A.增大导线的电阻 B.减小通过导线的电流
C.培大导线的电压 D.减小导线发热的功率

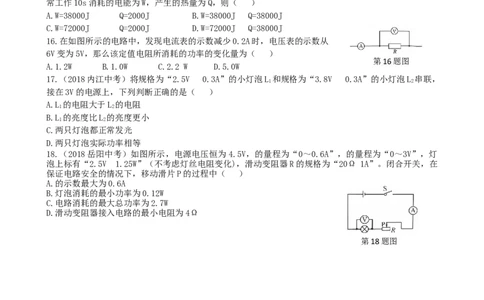

15.一台电动机正常工作时线圈两端的电压为380V，线圈电阻为2Ω，线圈中电流为10A，这台电动机正
常工作10s消耗的电能为W，产生的热量为Q，则（ ）
A.W=38000J Q=2000J B.W=38000J Q=38000J
C.W=72000J Q=2000J D.W=72000J Q=38000J
16.在如图所示的电路中，发现电流表的示数减少0.2A时，电压表的示数从
6V变为5V，那么该定值电阻所消耗的功率的变化量为（ ）
第16题图
A.1.2W B.1.0W C.2.2 W D.5.0W
17.（2018内江中考）将规格为“2.5V 0.3A”的小灯泡L 和规格为“3.8V 0.3A”的小灯泡L 串联，
1 2
接在3V的电源上，下列判断正确的是（ ）
A.L 的电阻大于L 的电阻
1 2
B.L 的亮度比L 的亮度更小
1 2
C.两只灯泡都正常发光
D.两只灯泡实际功率相等
18.（2018岳阳中考）如图所示，电源电压恒为4.5V，的量程为“0～0.6A”，的量程为“0～3V”，灯
泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化)，滑动变阻器R的规格为“20Ω 1A”。闭合开关，在
保证电路安全的情况下，移动滑片P的过程中（ ）
A.的示数最大为0.6A
B.灯泡消耗的最小功率为0.12W
C.电路消耗的最大总功率为2.7W
D.滑动变阻器接入电路的最小电阻为4Ω
第18题图
三、实验探究题（每空1分，共14分）
19.（2018黑龙江中考）在测定额定电压为3.8V的小灯泡（电阻大约为10Ω）的额定功率的实验中，小
明连接了如图甲所示的电路，其中电源电压为6V且保持不变。
第 19 题
2
图（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片向左移时小灯泡变亮，导线
不交叉）
（2）在连接电路时，若有A（5Ω 1A)、B(10Ω 0.5A)和C（10Ω 0.2A)三个滑动变阻器可供选择，则应
该选择变阻器 (选填“A”“B”或“C”）端连入电路，才能保证实验顺利进行。
（3）在实验中，若电压表示数为2V，为了能测量小灯泡的额定功率，必须将滑动变阻器的滑片P向
(选填“A”或“B”）端移动，当电压表的示数为3.8V时，小灯泡正常发光，此时电流表示数如图乙所
示，则电路中的电流是 A，小灯泡的额定功率为 W。
（4）小明根据测量小灯泡实际功率的多组实验数据，做出I-U图象如图丙所示。结果发现图象不是直线，
这表明通过小灯泡的电流与其两端的电压 （填“成”或“不成”）正比，这是因为
______________________________________________________。

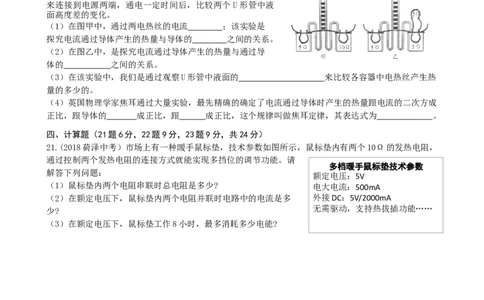

20.（2018怀化中考）探究“电流通过导体时产生的热量与什么因素有关”的实验如图甲和乙所示，两
透明容器中密封着等质量的空气，两容器中的电阻丝串联起
来连接到电源两端，通电一定时间后，比较两个 U形管中液
面高度差的变化。
（1）在图甲中，通过两电热丝的电流 ；该实验是
探究电流通过导体产生的热量与导体的 之间的关系。
（2）在图乙中，是探究电流通过导体产生的热量与通过导
体的 之间的关系。
（3）在该实验中，我们是通过观察U形管中液面的 来比较各容器中电热丝产生热
量的多少的。
（4）英国物理学家焦耳通过大量实验，最先精确的确定了电流通过导体时产生的热量跟电流的二次方成
正比，跟导体的 成正比，跟 成正比，这个规律叫做焦耳定律，其表达式为 。
四、计算题（21题6分，22题9分，23题9分，共24分）
21.(2018荷泽中考）市场上有一种暖手鼠标垫，技术参数如图所示，鼠标垫内有两个10Ω的发热电阻，
通过控制两个发热电阻的连接方式就能实现多挡位的调节功能。请
多档暖手鼠标垫技术参数
解答下列问题：
额定电压：5V
（1）鼠标垫内两个电阻串联时总电阻是多少? 电大电流：500mA
（2）在额定电压下，鼠标垫内两个电阻并联时电路中的电流是多 外接DC：5V/2000mA
无需驱动，支持热拔插功能……
少?
（3）在额定电压下，鼠标垫工作8小时，最多消耗多少电能?
22.（2018安顺中考）在如图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L 的额定电
1
压为8V，灯泡L 的额定电压为6V，图乙是灯泡L 的U-I图象。
2 2
（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R。的阻值；
（2）当开关S接a时，调节电源电压，使灯泡L 正常发光，此时R。消耗的功率为1W，求灯泡L 的额定
1 1
功率。
（3）开关S接b时，通过调节电源电压使电路允许达到的最大总功率是多少?
3
图乙
图甲23.（岳阳中考）养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内
的水加热。下图是某款养生壶的铭牌，求：
（1）养生壶正常工作时的电阻；
（2）若正常工作时，养生壶加热效率为 91%，将 1kg 水从 20℃加热到 85℃需要多长时间；[C
水
=4.2×103J/（kg·℃)]
（3）用电高峰期，家中只有液晶电视机和养生壶工作时，养生壶将1kg水从20℃加热到85℃，实际用
时363s，通过电能表测得此过程共耗电3.726×105J，此时养生壶两端的实际电压和通过液晶电视机的
实际电流多大。(设整个过程中养生壶的电阻和加热效率不变)
型号 CH-M16
额定电压 220V
频率 50Hz
额定功率 1000W
容量 1.2L
九年级物理第十八章电功率达标测试题参考答案
一、填空题
1、焦耳 内 2、25 40 3、E=E+E E 4、2200 2.662×105 5、30 3.2
1 2 3 1
6、1:4 200 7、450 1.8 8、60.5 728.9
二、选择题
9、B 10、C 11、D 12、C 13、C 14、D 15、A 16、C 17、B 18、D
三、实验探究题
19、（1）图略 （2）B （3）A 0.4 1.52 （4）不成 灯泡灯丝电阻随温度升高而增大
20、（1）相等 电阻 （2）电流 （3）高度差 (4)电阻 通电时间 Q=I2Rt
四、计算题
21、解：
4（1）因为两个电阻串联时总电阻等于各分电阻之和，所以，鼠标垫内两个电阻串联时总电阻：R
总
=2R=2×10Ω=20Ω；
（2）鼠标垫内两个电阻并联时，通过每个电阳的电流：I=U/R=5/10Ω=0.5A,则电路中的总电流：I
总
=2I=2×0.5A=1A；
（3）鼠标垫内两个电阻并联时，电路电阻最小，电流最大，功率最大，其最大功率：P=UI=5V×1A=5W,
工作时间8小时鼠标垫最多消耗的电能:W=Pt=5W×2.88×104s=1.44×105J。
22、解：
（1）当开关S接a时，灯泡L 与电阻R 串联，电阻R 的阻值为R=U/I=1.2V/0.3A=4Ω；
1 0 0 0 0
（2）当开关S接a时，灯泡L 与电阻R 串联，灯泡L 两端的电压为额定电压U=8V，此时R 消耗的功率
1 0 1 1 0
√1w
为P=1W,而此时L 的电流为I=I= =0.5A，所以灯泡L 的额定功率为:P=UI=8V×0.5A=4W；
0 1 1 0 1 1 1 1
4Ω
（3）开关S接b时，灯泡L 与灯泡L 串联，若灯泡L 正常发光，则此时电路中的电流为I=I=0.5A，从
1 2 1 1 2
灯泡 L 的 U-I 图象可知，当电流为 0.5A 时，灯泡 L 两端的电压为 U=4V，则电源电压
2 2 2
为:U=U+U=8V+4V=12V,则电路允许达到的最大总功率:P=UI=12V×0.5A=6W。
1 2 1
23、解：
（1）养生壶正常工作时的电阻 U2 (220V) 2)
R= = =48.4Ω
P 1000W
（2）水吸收的热量Q =cm△t=4.2×103J/(kg·℃)×1kg×(85℃-20℃)=2.73×105J。
吸
w 3×105J
养生壶做的总功W =Q /η=2.73×105J/91%=3×105J，养生壶的工作时间t= = =300s
总 吸
p 1000w
（3）在用电高峰，实际电功率P =W /t =3×105J/363s=105/121W,实际电压U=√PR=200V
实 总 实
电路实际总功率P =W /t =3.726×105J/363s=1026W,电养生壶的实际电功率
总 总 实
P =W/t=3×105J/363s=826W,液晶电视的实际电功率P=P -P =1026W-826W=200W,
实 总实 实
则实际电流 P 200W
I= 实 = =1A
U 200V
实
5
