电压、电阻
第一节、电压
1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源
是提供电压的装置。
2、电路中获得持续电流的条件：①电路中有电源(或电路两端有电压)；②电路是
闭合的。
注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。
3、电压符号：U，国际单位：V
记住一些常见电压值：一节蓄电池2V，家庭电压220V，安全电压不高于36V，一
节干电池1.5V
4、电压测量：
仪器：电压表，符号：
使用规则：两要、一不
①电压表要并联在被测电路的两端。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。
③被测电压不要超过电压表的最大量程。
注:电压表可以直接连在电源两端，此时电压表测得是电源电压
注：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会
被打弯甚至烧坏电压表。
选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，
用开关试触，若被测电压在3V到15V可测量，若被测电压小于3V则换用小的
量程，若被测电压大于15V则换用更大量程的电压表。

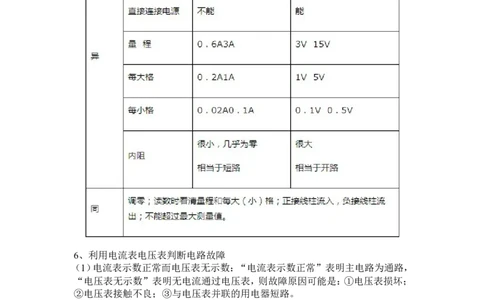

15、电压表与电流表的异同点
6、利用电流表电压表判断电路故障
（1）电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，
“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；
②电压表接触不良；③与电压表并联的用电器短路。
（2）电压表有示数而电流表无示数：“电压表有示数”表明电路中有电流通过，
“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①
电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电
阻(电压表内阻)使电流太小，电流表无明显示数。
（3）电流表电压表均无示数：“两表均无示数”表明无电流通过两表，除了两表
同时短路外，最大的可能是主电路断路导致无电流。
2第二节、串并联电路中电压的规律
1、串联电路：串联电路的总电压等于各部分电路两端电压之和，
即U总=U1+U2+...Un
2、并联电路：在并联电路中各支路两端的电压相等。 且等于总电压，
即U总=U1=U2=...Un
第三节、电阻
1、定义：电阻表示导体对电流阻碍作用的大小，符号：R。
2.国际单位：Ω欧姆，其他常用单位：千欧、兆欧。
换算：1MΩ=1000KΩ1KΩ=1000Ω
3、导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面
积等因素有关，与是否接入电路、与外加电压及通过电流大小等外界因素均无关。
公式解析:R=ρL/S
ρ:电阻率，与导体的材料有关。L:导体长度。S:导体截面积。
4、电阻分为：定值电阻和可变电阻
3定值电阻电路符号：
可变电阻(变阻器)电路符号：
第四节 变阻器

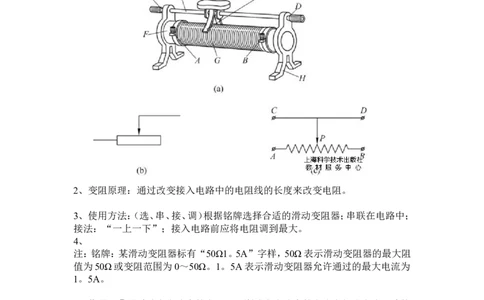

1、构造：瓷筒、线圈、滑片、金属棒、接线柱。
2、变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。
3、使用方法：（选、串、接、调）根据铭牌选择合适的滑动变阻器；串联在电路中；
接法：“一上一下”；接入电路前应将电阻调到最大。
4、
注：铭牌：某滑动变阻器标有“50Ω1。5A”字样，50Ω表示滑动变阻器的最大阻
值为50Ω或变阻范围为0～50Ω。1。5A表示滑动变阻器允许通过的最大电流为
1。5A。
5、作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的
电压；②保护电路。
4一．选择题
1．自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的（ ）
A．导体 B．半导体 C．绝缘体 D．超导体
2．下列物理量的认识中，最接近实际的是（ ）
A．我国家庭电路的电压为380V
B．初中物理课本的长度为26cm
C．冷冻室里冰淇淋的温度为10℃
D．一个普通中学生的质量约为500kg
3．如图所示电路．开关闭合后两灯发光．以下说法正确的是（ ）
A．电压表V的示数一定等于V 的示数
1
B．电压表V的示数一定大于V 的示数
1
C．电流表A的示数一定等于A 的示数
1
D．电流表A的示数一定等于A 的示数的2倍
1
4．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（ ）
A． B．
C． D．
5．在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发
现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电
路有不妥之处，改正的方法是（ ）
A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱B
C．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D
56．以下说法正确的是（ ）
A．半导体材料具有良好的导电性能 B．物体吸收热量，温度一定升高
C．红外线是红色的 D．暖气中用水做冷却液是因为水的比热容大
7．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A．L 两端电压为2V B．L 两端电压为4V
1 1
C．L 两端电压为4V D．L 和L 两端电压之和为6V
2 1 2
8．如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R 和
1
R 两端的电压分别为（ ）
2
A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V
9．图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R 和R
1 2
两端的电压分别为（ ）
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
10．下列有关电阻的说法正确的是（ ）
A．导体的电阻越大，表明导体的导电能力越强
B．导体的电阻与导体两端的电压成正比
C．导体中的电流为零时电阻也为零
D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关
11．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）
A．合金丝的电阻跟该合金丝的长度有关
B．合金丝的电阻跟合金丝的横截面积无关
C．合金丝两端的电压越大，合金丝的电阻越小
D．通过合金丝的电流越小，合金丝的电阻越大
12．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护
电路的作用．其原因是闭合开关后（ ）
A．通过电路的电流最小 B．变阻器两端电压最小
C．变阻器电阻发热最大 D．电源两端的电压最小
613．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L 、L 均正常发光，电压表示数
1 2
为3V，则灯泡L 两端的电压是（ ）
1
A．3V B．6V C．4.5V D．9V
14．电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很
容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”
的判断正确的是（ ）
A．接触电阻较大，它与电阻丝的其他部分串联
B．接触电阻较大，它与电阻丝的其他部分并联
C．接触电阻较小，它与电阻丝的其他部分串联
D．接触电阻较小，它与电阻丝的其他部分并联
15．如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，
不变的是（ ）
A．电流表A示数与电流表A 示数的差值
1
B．电压表V示数与电流表A示数的比值
C．电压表V示数与电流表A示数的乘积
D．电压表V示数与电流表A 示数的乘积
1
16．2013年5月，德州市教育局利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了
身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．吴月同
学设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增大的电路是
（ ）
A． B． C． D．
7二．填空题（共5小题）
17．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将
开关闭合后，电压表的示数为2V，则L 两端的电压为 ，L 两端的电压为 ．
1 2
18．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V 和V 的指针完全
1 2
一样，如图乙所示，则L 两端的电压为 V，L 两端的电压为 V．
1 2
19．滑动变阻器是靠改变电阻线在电路中的 来改变电阻，从而改变电路中的电压和电流，
一个滑动变阻器上标有“2.5A，50Ω”的字样，其中2.5A表示 ．大量实验表明 伏的电
压一般对人体是安全的．
20．如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻
器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱 （选
填“A、B”、“B、C”或“A、C”）和灯泡 联后接入电路中．
21．如图所示的发光二极管是一种电子元件，它主要是由 材料制成的．我们把它连入电
路中，当较长的接线脚连A线柱，短脚接B接线柱时，发光二极管和小灯泡都发光；如果较短
接线脚接A接线柱，长脚接B接线柱时，发光二极管和小灯泡都不发光，说明此时电路处于
（填“短路”或“开路”）状态，这说明发光二极管具有 的性质．
8三．作图题（共2小题）
22．如图所示，闭合开关S，要使R 、R 并联，请在A、B圆圈内填出电压表“V”或电流表
1 2
“A”，并标出两表的“+”、“﹣”接线柱．
23．在图中○里填上适当的电表符号，使之成为正确的电路图．
四．实验探究题（共5小题）
24．小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：
（1）在连接电路过程中，开关应处于 状态．
（2）在闭合开关前，小明应将滑动变阻器的滑片罝于 端（选填“A”或“B”），并采用
的方法来确定电压表的量程．
（3）如乙图所示，电压表的读数为 V．
925．学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、
干电池（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，
小明将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如表．
根据实验数据，回答下列问题：
（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中．
连接方式 一根 两根串联 三根串联 两根并联 三根并联
电流表读数/A 0.15 0.1 0.6 0.9
（2）导体电阻的大小跟材料、长度和横截面积的关系．
A．电阻的大小与长度的关系是： ；
B．电阻的大小与横截面积的关系是： ．
（3）分析表中的实验数据，还可以得出导体的电流与电阻的关系： ．
（4）实验中一根合金丝的电阻为 Ω，若该合金丝的横截面积为1mm2，则一根合金丝的长
度是 m．（已知该合金丝长1m，横截面积1mm2的阻值为1Ω）
26．在今年的实验操作考试中，吴丽同学抽到“探究串联电路电压的规律”的实验，其实验
过程如下：
（1）她在检查实验器材时发现电压表的指针位置如图1所示，接下来她要对电压表进行的操
作是 ．
（2）问题解决后，开始按图2连接好电路，用开关试触时发现电压表的指针又偏转到图1的
位置，则电压表产生此现象的原因是 ．
（3）改正错误后，她用电压表分别测量L 两端的电压U 、L 两端的电压U 和L L 两端的
1 AB 2 BC 1 2
总电压U ，更换不同灯泡，再做两次实验，将三次测出的电压填入下表．
AC
实验次数 U U U
AB BC AC
第一次 0.8 2.2 3
10第二次 1.0 2.0 3
第三次 1.2 1.8 3
请你根据她的实验过程和有关数据回答下列问题：
①上面设计的表格中存在的不足之处是 ．
②分析表格中的数据，得出实验结论是 ．
③在许多实验中都需要进行多次测量：有的是为了找到普遍规律，避免偶然性；有的是为了
求平均值以减小误差．下列实验中多次测量的目的与本实验相同的是 （填字母）．
A．测量物体的长度 B．伏安法测电阻 C．探究重力大小与质量的关系．
27．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制成
的金属丝，将金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实
验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度
尺、开关和导线若干．
（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中
还没有连接的一根导线接上，使电路完整．
（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最 （选填“左”或“右”）端．
（3）闭合开关，移动滑动变阻器的滑片，测得电压表的读数为2.0V，电流表指针偏转如图乙
所示，此时金属丝的电阻R= Ω．
（4）实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，数据如表：分析表中
数据，可知R与L的关系是：当导体的材料和横截面积一定时，导体的长度越长，电阻
（选填“越大”或“越小”）．．
L/ 1 4 7
c 5 5 5
m
R/ 2 7 1
Ω . . 2.
5 5 5
（5）在实验中国，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面积一
定，这种探究问题的科学方法叫： ．在下列两个电学实验中，应用此方法的是： （选填
字母）
A．用伏安法测电阻 B．探究电流与电压、电阻的关系．
28．小雷同学发现家用白炽灯在刚开灯的瞬间易烧坏，猜想白炽灯的电阻可能与灯丝的某个
因素有关．于是他找来与白炽灯工作原理相同的小灯泡，按图乙所示电路进行探究，电源电
压恒为6V，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω．
11（1）请用笔画线代替导线，把图甲的电路按图乙的电路图连接完整，使滑片P向右端移动时
灯的亮度变亮．
（2）连接电路后闭合开关，小灯泡闪亮一下就熄灭．检查发现小灯泡的灯丝已烧断．分析原因
是闭合开关时，滑动变阻器连入电路的电阻为 ，导致电流过大．
（3）断开开关，更换烧坏的电路元件，进行正确操作．调节滑片使灯泡逐渐变亮，记录电流表
和电压表的一系列示数，在图丁中绘制U﹣I图象．当电压表的示数为2.5V时，电流表的示
数如图丙所示，灯泡的额定功率为 W．
（4）小雷用一个定值电阻更换小灯泡，进行正确操作．调节滑片，记录电流表和电压表的一系
列示数，在图丁中再次绘制U﹣I图象．由图可知：定值电阻的阻值为 Ω．
（5）根据图丁中a、b图线初步判断，小灯泡的电阻与灯丝的 有关．家用白炽灯在开灯瞬
间与步骤（2）其中小灯泡形成过大电流的原因 ．
五．计算题（共2小题）
29．如图所示三个灯泡串联在电源电压为15V的电路中，S闭合时，电压表V 的示数为12V，
1
电压表V 的示数为8V，则L 、L 、L 三个灯泡的电压分别为多少V？
2 1 2 3
30．如图所示的电路，当开关S闭合后，电压表V 的示教为7V，电压表V 的示数为10V．若
1 2
电源的电压为l 2V，则三盏灯泡两端的电压分别是多少？
12参考答案
一．选择题（共16小题）
1．B；2．B；3．A；4．D；5．B；6．D；7．B；8．A；9．A；10．D；11．A；12．A；13．B；14．A；15．D；
16．D；
二．填空题（共5小题）
17．4V；2V；18．8；2；19．电阻线长度； 允许通过的最大电流是 2.5A ； 不超过 3 6；20． A 、 B ；串；
21．半导体；开路；单向导电性；
三．作图题（共2小题）
22． ；23． ；
四．实验探究题（共5小题）
24．断开；B；试触；2；25．材料和横截面积相同，导体的电阻跟长度成正比；材料和长度相同，
导体的电阻跟横截面积成反比；导体两端的电压不变，导体中的电流与导体的电阻成反比；
5；5；26．对电压表进行调零；电压表的正负接线柱接反了；物理量没有单位；串联电路两端的
总电压等于各串联电阻两端的电压之和；C；27．右；5；越大；控制变量法；B；28．最小值；
0.65；10；温度；不同；
五．计算题（共2小题）
29． ；30． ；
