第十六章《电压 电阻》知识点归纳与练习
一、电压
（一）电压的作用
1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
2．电路中获得持续电流的条件：
①电路中有电源（也就是电路两端有电压）；②电路是闭合的。

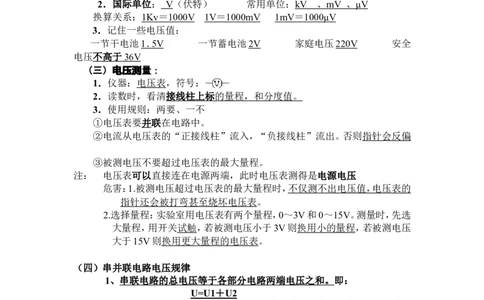

（二）电压的单位
1、电压符号：U
2．国际单位： V （伏特） 常用单位： kV 、 mV 、 μV
换算关系： 1Kv ＝ 1000V 1V ＝ 1000mV 1mV ＝ 1000μV
3．记住一些电压值：
一节干电池 1 ． 5V 一节蓄电池2V 家庭电压220V 安全
电压 不高于 36V
（三）电压测量 ：
1．仪器：电压表，符号：
2．读数时，看清 接线柱上标 的量程，和分度值。
3．使用规则：两要、一不
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏
③被测电压不要超过电压表的最大量程。
注： 电压表可以直接连在电源两端，此时电压表测得是电源电压
危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的
指针还会被打弯甚至烧坏电压表。
2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选
大量程，用开关试触，若被测电压小于3V则换用小的量程，若被测电压
大于15V则换用更大量程的电压表。
（四）串并联电路电压规律
1、串联电路的总电压等于各部分电路两端电压之和。即：
U=U1 ＋ U2
2、并联电路各支路两端的电压都相等，且等于总电压（电源电压） 。即：
U=U =U .
1 2
（五）电流表、电压表的比较
电流表 电压表
符 号 A V
异
连接方式 串联 并联电流表 电压表
直接连
不能 能
接电源
量 程 0～0.6A和0～3A 0～3V和0～15V
每大格 0.2A 1A 1V 5V
每小格
0.02A 0.1A 0.1V 0.5V
（分度值）
很小，几乎为零 很大
内阻
相当于短路或导线 相当于断路
使用前调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不能
同
超过最大测量值。

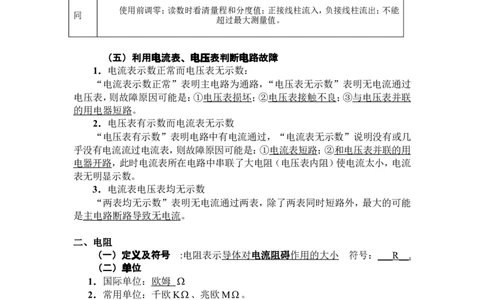

（五）利用电流表、电压表判断电路故 障
1．电流表示数正常而电压表无示数：
“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过
电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联
的用电器短路。
2．电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几
乎没有电流流过电流表，则故障原因可能是：①电流表短路；②和电压表并联的用
电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流
表无明显示数。
3．电流表电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能
是主电路断路导致无电流。
二、电阻
（一）定义及符号 :电阻表示 导体对 电流阻碍 作用的大小 符号：___R__.
（二）单位
1．国际单位：欧姆
2．常用单位：千欧K 、兆欧M 。
3．了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。日常用的
白炽灯，灯丝的电阻为几百欧到几千欧。实验室用的铜线，电阻小于百分之几欧。
电流表的内阻为零点几欧。电压表的内阻为几千欧左右。
（三）影响因素
1、导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和
横截面积，还与温度有关。
2、与是否接入电路、与外加电压及通过电流大小等外界因素均无关，所以导
体的电阻是导体本身的一种性质。
3、公式解析：R=ρL/S
ρ：电阻率，与导体的材料有关。L：导体长度。S：导体截面积。（四）分类
1．定值电阻：电路符号： 。（阻值大小保持不变的电阻）。
2．变阻器：电路符号
⑴滑动变阻器： 结构示意图： 。
变阻原理：通过改变连入电路中的电阻丝的长度来改变电阻的大小，从而
改变电路中电流的大小。
使用方法：选、串、接、调。① 根据铭牌选择合适的滑动变阻器；②串联在
控制电路中；③接法：“一上一下”；④接入电路前应将电阻调到最大。
铭牌：某滑动变阻器标有“50Ω 1.5A”字样，50Ω表示滑动变阻器的最大
阻值为 50Ω 或变阻范围为 0 ～ 50Ω 。1．5A表示 滑动变阻器 允许 通过的最大电流
为 1.5A ．
作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端
的电压；②保护电路。第十六章 《电压电阻》练习
一 、选择题
1．小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，
做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（ ）
A．3V B．220V C．1.5V D．0.2V
2．关于电源，下列说法中正确的是( )
A．是提供电荷量的装置 B．是提供电流的装置
C．是提供电压的装置 D．是提供用电器的装
置

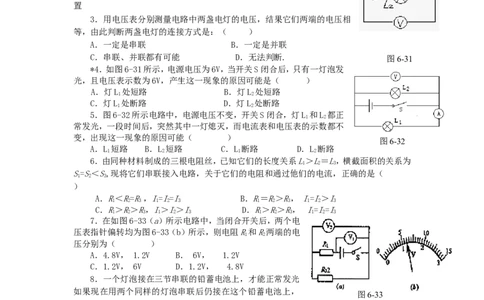

3．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相
等，由此判断两盏电灯的连接方式是：（ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．无法判断. 图6-31
*4．如图6-31所示，电源电压为6V，当开关S闭合后，只有一灯泡发
光，且电压表示数为6V，产生这一现象的原因可能是（ ）
A．灯L 处短路 B．灯L 处短路
1 2
C．灯L 处断路 D．灯L 处断路
1 2
5．图6-32所示电路中，电源电压不变，开关S闭合，灯L 和L 都正
1 2
常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不
变，出现这一现象的原因可能（ ）
图6-32
A．L 短路 B．L 短路 C．L 断路 D．L 断路
1 2 1 2
6．由同种材料制成的三根电阻丝，已知它们的长度关系L＞L＝L，横截面积的关系为
1 2 3
S=S＜S,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（
1 2 3
）
A．R＜R=R，I=I=I B．R＝R＞R， I=I＞I
1 2 3 1 2 3 1 2 3 1 2 3
C．R＞R＞R，I＞I＞I D．R＞R＞R， I=I=I
1 2 3 1 2 3 1 2 3 1 2 3
7．在如图6-33（a）所示电路中，当闭合开关后，两个电
压表指针偏转均为图6-33（b）所示，则电阻R和R两端的电
1 2
压分别为（ ）
A．4.8V， 1.2V B． 6V， 1.2V
C．1.2V， 6V D．1.2V， 4.8V
2
8．一个灯泡接在三节串联的铅蓄电池上，才能正常发光
如果现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，
图6-33
则这两个灯泡将（ ）
A．较亮 B．较暗 C．正常发光 D．烧坏
9.如图6-34所示.开关S闭合后，将电压表并联在ab处时读数是0V；并联
在bc处时读数是6V，整个电路中没有电流，其电路故障是（ ）
A. L 灯丝断路 B.L 灯丝断路 C.电池耗尽无电压 D.L 灯丝短路
1 2 2
图6-34
10.某同学使用电压表时，估计待测电路中的电压应选用0~3V的量程，但他
误用0~15V的量程来测量。这样做的结果是 ( )
A.指针摆动角度大，会损坏电压表 B.指针摆动角度小，会损坏电压表
C.指针摆动角度小，读数比较准确 D.指针摆动角度小，读数不够准确11．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线。甲、乙导线
粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按
其电阻大小排列是( )
A.R甲＞R乙＞R丙＞R丁 B.R丁＞R丙＞R乙＞R甲
C.R丙＞R乙＞R甲＞R丁 D.R乙＞R丁＞R甲＞R丙
12.如图6-35所示，当开关S闭合后，电压表测出的电压是（ ）
A.灯L 两端的电压 B.灯L 两端的电压
1 2
C.灯L 和L 两端的总电压 D.电源两端的电压
1 2
图6-35
13.将两只滑动变阻器按如图6-36所示方法连接，要使这两只变阻器连入
电路的电阻最大，应把滑片P、P 放在（ ）
1 2
A．滑片P 放在最右端，滑片P 也放在最右端
1 2
B．滑片P 放在最左端，滑片P 也放在最左端
1 2
C．滑片P 放在最右端，滑片P 放在最左端
1 2
D．滑片P 放在最左端，滑片P 放在最右端
1 2 图6-36
14．为了改变一根导线电阻的大小，下列方法中肯定不能
达到目的的是（ ）
A．将导线拉长后使用 B.将导线对折后使用
C. 给导线加热 D.改变导线中的电流
15.在图6-37所示的电路中，①②③④处的电表分别是（ ）
A.表①是电压表，表②③④是电流表
B.表①③是电压表，表②④是电流表
C.表①②是电压表，表③④是电流表
图6-37
D.表①③④是电压表，表②是电流表
16.质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较( )
A.铜丝电阻较大 B.铝丝电阻较大
C.铜丝和铝丝电阻可能一样大 D.无法判断谁的电阻较大
17．下列说法中正确的是( )
A．导体中没有电流通过时，电阻为零
B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大
C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小
D．导体的电阻跟导体中有无电流和电流的大小无关
18．当温度一定时，比较两根铜制导线电阻的大小，下列说法中正确的是( )
A．长导线的电阻一定大 B．粗细相同，长导线的电阻一定大
C．细导线的电阻一定大 D．粗细相同，短导线的电阻一定大
19．下列说法正确的是（ ）
A.电阻表示导体对电流阻碍作用的大小，当导体中无电流通过时，
导体就无电阻 B.通过导体的电流越小，导体的电阻越大
C.导体两端的电压越大，导体的电阻越大
图6-38
D.一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大
20.在图6-38所示电路中，电源电压保持不变，当开关 S 闭合，S 断开时，电压表的读数
1 2
是3V；当开关S 断开，S 闭合时，电压表的示数是5V，则S 断开时，灯L 和L 两端的电压分
1 2 2 1 2
别为( )
A.2V和3V B.3V和2V C.2V和8V D.2V和5V
二．填空题
1．单位换算：
468Ω＝ MΩ = KΩ，539 mV = kV=V。
2.电压是__________的原因，电源的作用是保持__________有一定的电压。
3.一般照明电路的电压为 V，只有 V的电压对人体是安全
的。将8节干电池串联起来组成一个电池组，此电池组的总电压是________V，给3只相同的
灯泡串联而成的电路供电，每只灯泡两端的电压为______________V。
4. 电压表能直接接在电源两端测量电源电压，这是因为电压表的____非常大，不会形
成电源________。
5.在一次测L、L 灯串联的电路电压的实验中，电路两端的总电压值如图6-39甲所示，
1 2
则总电压为__________V，灯泡L 的电压如图6-39乙所示，则灯L 的电压为_____V，灯L 的
1 1 2
电压为_______V。
图6-39 图6-40 图6-41
6.同种材料组成的四根导线，R＜R＜R＜R，如果它们的长度相等，横截面积最大的是：
1 2 3 4
，如果它们的横截面积相等，则电阻线的长度最长的是： 。
7．在图6-40中，V表示数为4.5V，A、A 两表示数分别为1.2A、0.9A，则电源由 节新
1 2
干电池组成，通过L、L 的电流分别为 A和 A。
1 2
8. 将一根粗细均匀的导线均匀拉长，它的电阻变 ，这是因为其 变大，
变小了。
9.图6-41是一个电表的表盘。也许你没有学过这种电表的用法，但根据所学的其他电
表的读数方法，你也能知道，它的示数是 ，单位是
。
三、作图、实验题(共27
分)
1.(8 分)如图 6-42 所示
的实验器材，现用电流表、电
压表分别测出通过灯泡的电流
和灯泡两端的电压，电路中电
流约为0.5A，并用变阻器改变
图6-42
小灯泡的电流，要求滑片向右
滑动时灯泡变亮。
① 按要求连接实物图
② 画出相应的电路图
③连接电路时开在应处于___________状态，变阻器的滑片应处于_________端（A或
B）。
④滑片P向左移动时，电流表示数变________，灯泡亮度______（填“变亮”、“变暗”
或“不变”）
⑤若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是____________ _
___
_______________________；如发现电流表、电压表的指针均反偏，最简单的解决方法是
______________________________；如移动滑片P发现两表示数均比较小且不变，则原因为
____________________________________________。2.(4分)在图6-43中，a、b、c是滑动变阻器的其中三个接线柱，请把滑动变阻器连入电
路中的A、B两点间，使开关S闭合后，当滑动P向左滑时，灯泡亮度增大。
3.(7分)图6-44所示是一个最大
阻为9999Ω的电阻箱，如果在一次测量
中，电阻箱连入电路的阻值是2417Ω，
请在电阻箱的旋盘上标示出这一阻值。
4.（8分）在某中学开展“STS”教
育的科技活动中，小明同学用一泡沫塑
料块，两节干电池，两个相同的小电动
图6-43 图6-44
机（带自制的螺旋桨），一根铅笔芯，一
只开关，铜导线等，成功地制作了一艘可调速的电动船，并在学
校获奖．如图6-45是他绘制的该电动船的简易实物图．
试回答:（1）铅笔芯在该电路中起到什么作用？ 螺旋桨
（2）根据电动船的实物图，画出它的电路图．
螺旋桨
四.计算题(8分)
1．图6-46所示，用电压表分别测量L两端的电压U、L两
1 1 2
端的电压U以及L、L串联的总电压U，请根据表盘读数回答下 图6-45
2 1 2
列问题：
S
U U
1
-
L 1 L 2 - 3 15 3 15
图6-46
⑴ L两端的电压U是多大？ ⑵ L两端的电压U是多大？
1 1 2 2
⑶ L、L串联的总电压U是多大？ ⑷ 电源电压是多大？
1 2参考答案：
一.选择题．
1.D 2.C 3.C 4.BC 5.D 6.D 7.A 8.B 9.B 10.D 11.B
12.A 13.A14.D 15.A 16.B 17.D 18.B 19.D 20.A
二．填空题
1. 4.68×10-4、0.468、5.39×10-4、0.539；2形成电流、电路两端 3.220、不高于36、
12、4 4.电阻、短路；5. 2.5、1.2、1.3； 6.R、R；7.3、0.9、0.3 ； 8.大、长度、横截面积；
1 4
9.26、Ω
三．作图、实验题
1. （1）（2）略 （3）断开、B；（4）小、变暗（5）电灯处于
开路、调换电源正负极；
2..A连接a,B 连接b 3.略
4. 1.(1)相当于滑动变阻器,可调节电动机两端的电压及
S M M
通过的电流,从而改变其转速.
(2)如图答-9所示
四．计算题 图答-9
1．（1）U=1.7 V；（2）U=1.3 V；（3）总电压U=3 V；（4）电
1 2
源电压为3 V；
