2023年辽宁省抚顺市、铁岭市中考物理试卷
第一部分选择题（共28分）一、选择题（本题共12小题，共28分。1～8题为单选题，每题2分；
9～12题为多选题，每题3分，漏选得2分，错选得0分）

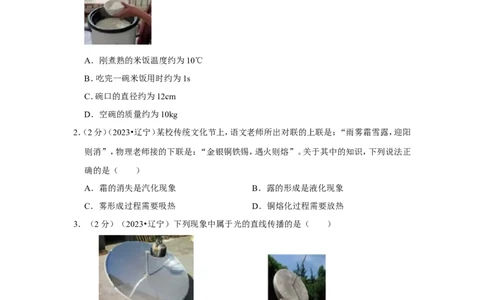

1．（2分）（2023•辽宁）如图是小丽给家人盛饭时的情景。关于情景中的数据估测最接近实际
的是（ ）
A．刚煮熟的米饭温度约为10℃
B．吃完一碗米饭用时约为1s
C．碗口的直径约为12cm
D．空碗的质量约为10kg
2．（2分）（2023•辽宁）某校传统文化节上，语文老师所出对联的上联是：“雨雾霜雪露，迎阳
则消”，物理老师接的下联是：“金银铜铁锡，遇火则熔”。关于其中的知识，下列说法正
确的是（ ）
A．霜的消失是汽化现象 B．露的形成是液化现象
C．雾形成过程需要吸热 D．铜熔化过程需要放热
3．（2分）（2023•辽宁）下列现象中属于光的直线传播的是（ ）
A． 面镜聚光 B． 日晷计时
C． 铅笔错位 D． 雨后彩虹
4．（2分）（2023•辽宁）如图是我国自主研发的电磁发射器，它是利用磁场对电流的作用把弹
第1页（共38页）丸发射出去，下列设备中与电磁发射器的工作原理相同的是（ ）
A． 发电机
B． 电铃
C． 司南
D． 电动机
5．（2分）（2023•辽宁）电给人类带来了便利，但使用不当也会造成危害。下列做法符合安全
用电原则的是（ ）
A．发生触电事故时先切断电源
B．使用试电笔时，手接触笔尖金属体
C．用绝缘材料制作地线
第2页（共38页）D．将多个大功率用电器接在同一插排上同时使用
6．（2分）（2023•辽宁）如图所示，脱毛衣时，与毛衣摩擦过的头发会“粘”在脸上。下列说法
正确的是（ ）
A．脱毛衣时发生了摩擦起电现象
B．头发“粘”在脸上是因为同种电荷相互吸引
C．若头发带负电荷，与脸接触时的瞬间电流方向从头发到脸
D．若毛衣带正电荷，说明它有了多余的电子

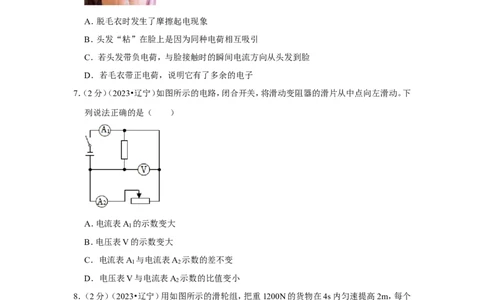

7．（2分）（2023•辽宁）如图所示的电路，闭合开关，将滑动变阻器的滑片从中点向左滑动。下
列说法正确的是（ ）
A．电流表A 的示数变大
1
B．电压表V的示数变大
C．电流表A 与电流表A 示数的差不变
1 2
D．电压表V与电流表A 示数的比值变小
2
8．（2分）（2023•辽宁）用如图所示的滑轮组，把重1200N的货物在4s内匀速提高2m，每个
滑轮重为300N，不计摩擦及绳重。下列说法正确的是（ ）
第3页（共38页）A．所做的有用功为7200J
B．拉力F大小为750N
C．拉力F的功率为250W
D．滑轮组的机械效率为80%
（多选）9．（3分）（2023•辽宁）在生物学实验课上，学生制作“洋葱鳞片叶表皮”玻片标本。
下列关于此过程中涉及的物理知识说法正确的是（ ）
A．用胶头滴管从试剂瓶中吸取清水，利用了大气压
B．切洋葱的小刀，刀刃锋利是为了增大压力
C．切洋葱时感到“辣”眼睛是扩散现象造成的
D．用镊子夹取鳞片叶表皮时，镊子是省力杠杆

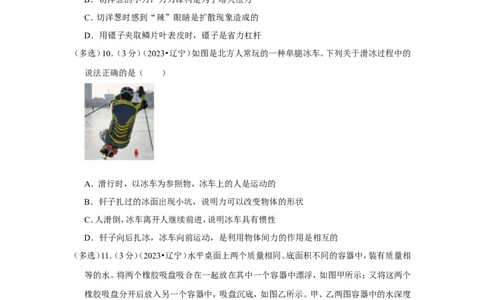

（多选）10．（3分）（2023•辽宁）如图是北方人常玩的一种单腿冰车。下列关于滑冰过程中的
说法正确的是（ ）
A．滑行时，以冰车为参照物，冰车上的人是运动的
B．钎子扎过的冰面出现小坑，说明力可以改变物体的形状
C．人滑倒，冰车离开人继续前进，说明冰车具有惯性
D．钎子向后扎冰，冰车向前运动，是利用物体间力的作用是相互的
（多选）11．（3分）（2023•辽宁）水平桌面上两个质量相同、底面积不同的容器中，装有质量相
等的水。将两个橡胶吸盘吸合在一起放在其中一个容器中漂浮，如图甲所示；又将这两个
橡胶吸盘分开后放入另一个容器中，吸盘沉底，如图乙所示。甲、乙两图容器中的水深度
相同。下列说法正确的是（ ）
A．橡胶的密度大于水的密度
第4页（共38页）B．甲图容器底受到水的压强大于乙图容器底受到水的压强
C．甲图容器对桌面的压强小于乙图容器对桌面的压强
D．两吸盘在甲图容器中所受浮力大于在乙图容器中所受浮力
（多选）12．（3分）（2023•辽宁）如图所示电路，定值电阻R 为40 ，滑动变阻器允许通过的
0
最大电流为0.4A。当滑动变阻器的滑片P在最右端时，先闭Ω合开关S，电流表示数为
0.1A，再闭合开关S ，电流表示数为0.2A。在保证电路元件安全的条件下，将滑动变阻器
1
的滑片向左最大范围移动。下列说法正确的是（ ）
A．电源电压为8V
B．滑动变阻器连入电路的阻值范围是40 ～10
C．定值电阻R 0 的功率为0.8W Ω Ω
D．通电1min，整个电路消耗的电能最多为120J
第二部分非选择题（共92分）二、填空题（本题共9小题，每空1分，共26分）
13．（3分）（2023•辽宁）2023年5月28日，如图所示的国产大飞机C919首次执飞，此次航班
从上海起飞，在首都机场平稳降落。中国大飞机飞出安全、更飞出志气和希望。乘客听到
的轰鸣声是发动机 产生的，为了安静地休息，乘客带上了耳罩，这是在
减弱噪声。周围观看的人们听到飞机的声音是由 传过来的。
14．（2分）（2023•辽宁）如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅
速压下去，棉花燃烧起来，这是因为活塞压缩气体 ，使空气的内能增大，温度
升高，引燃棉花。硝化棉燃烧后生成的颗粒物会附着在玻璃筒内壁，说明分子间存在
第5页（共38页）。
15．（3分）（2023•辽宁）如图是一个便携式可折叠镜子，它由三个小平面镜组成。用手提起顶
端的把手，小平面镜能在 力的作用下自动向下展开。小霞距离平面镜0.5m，她在
镜中的像与她相距 m，当她靠近平面镜时，她在镜中的像大小 （填
“变大”或“不变”）。
16．（3分）（2023•辽宁）2023年5月30日，如图是搭载神舟十六号载人飞船的长征二号运载
火箭点火发射时的情景。火箭在加速上升过程中，燃料燃烧释放的内能转化为火箭的
能，所搭载的载人飞船的质量 （填“变大”、“不变”或“变小”）。神舟十六
号载人飞船与核心舱通过 （填“超声波”或“电磁波”）进行联系，自主完成
对接。
17．（3分）（2023•辽宁）2023年3月11日，“探索一号”科考船携“奋斗者”号载人潜水器
完成任务回国。工作中，科考船将潜水器放入海水中后，科考船所受浮力 （填
“变大”、“不变”或“变小”）。潜水器从3000m深海处采集到体积为800cm3的深渊
岩石，采集前岩石受到的海水压强为 Pa，采集到的岩石在海水中受到的浮
力为 N。（g取10N/kg，
海水
取1.0×103kg/m3）
18．（3分）（2023•辽宁）如图是既能显ρ示时间、天气又能提供Wifi信号的分类垃圾箱。其电子
屏幕上的彩色画面是由红、绿、 三种色光混合而成的，电子屏幕消耗的电能是
第6页（共38页）（填“一次”或“二次”）能源。静止在水平地面上的垃圾箱受到的重力与
（填“箱对地面的压力”或“地面对箱的支持力”）是平衡力。
19．（3分）（2023•辽宁）用如图所示的装置可探究电流产生热量与 （填“电流”
或“电阻”）的关系，若通过R 的电流为1A，通电1min，R 产生的热量为 J。
2 2
若将R 更换为10 的电阻， （填“仍能”或“不能”）完成该实验探究。
3
Ω
20．（3分）（2023•辽宁）如图是小昊家的电能表，他家同时使用的用电器总功率不能超过
W。小昊将“220V 2400W”热水器单独接入电路正常工作10min，电能表转盘转了
转，电能表示数变为 kW•h。
21．（3分）（2023•辽宁）如图甲所示的电路，电源电压不变，电流表量程为0～0.6A，电压表量
程为0～15V。闭合开关S、S ，断开S ，滑动变阻器的滑片P从最右端向左移动，直至灯泡
1 2
正常发光，电流表示数和电压表示数关系图象如图乙所示，灯泡正常发光时，某块电表的
示数恰好达到最大值；再断开S ，闭合S ，将滑片P调回至最右端，电压表示数和滑动变
1 2
阻器连入电路的阻值关系图象如图丙所示。则电源电压为 V，变化过程中，灯泡
的最小电阻为 ，灯泡的额定功率为 W。
Ω
第7页（共38页）三、作图题（本题共3小题，每小题3分，共9分）
22．（3分）（2023•辽宁）如图甲是一台石材运输车，提起石材时，钢杆AB可看成一个杠杆。
它能通过移动套管在AB上的位置来调节支点，其简化图如图乙所示，F 是作用在A点的
1
动力。
（1）使用杠杆提起一石材，从图乙杠杆上已标明的两点中选择一点作为支点，使F 最小，
1
在对应的括号内标明O，并作出对应的动力臂l ；
1
（ 2 ） 在 图 乙 中 画 出 绳 子 对 石 材 的 拉 力 F 。
23．（3分）（2023•辽宁）小磁针在电磁铁磁场的作用下静止在如图所示的位置，请标出：
（1）电磁铁左端的磁极（用“N”或“S”表示）；
（2）图中磁感线的方向；
（3）螺线管的右端导线连接电源的极性（用“+”或“﹣”表示）。
24．（3分）（2023•辽宁）如图所示，S'是光源S在平面镜中的像。光线a是光源S发出的光线
经平面镜反射后，平行于凸透镜主光轴射向凸透镜的光线。请画出：
（1）光源S的位置；
第8页（共38页）（2）反射光线a对应的入射光线；
（3）光线a经凸透镜折射后的折射光线。
四、简答题（本题3分）
25．（3分）（2023•辽宁）如图是国产防火救灾无人机TB001携灭火弹起飞的情景。请回答：
（1）无人机的机翼形状上凸下平，使飞机获得升力，其原理是什么？
（2）执行投放灭火弹任务时，保持匀速飞行的无人机投弹前后的动能怎样变化？为什么？
五、计算题（本题共2小题，共18分。要求写出必要的文字说明、公式、计算过程、数值、单位
和答）
26．（9分）（2023•辽宁）铁岭市对大通街路面改造的过程中，使用了如图所示的一款履带运
输车运送石料。空载运输车的质量为3t，履带与地面总接触面积为1.2m2。一次运送中，运
输车在2min内沿水平路面匀速直线行驶600m，行驶中受到的阻力为104N。（g取10N/
kg，燃料热值q取4.5×107J/kg）求：
（1）空载运输车静止时对水平路面的压强；
（2）这次运送中，运输车发动机的功率；
（3）若行驶中受到的阻力不变，发动机的效率是40%，10kg的燃料可供该车沿水平路面匀
速直线行驶的距离。
27．（9分）（2023•辽宁）作为四大国粹之一的中药能有效抑制病毒在人体内的传播。如图甲
第9页（共38页）所示为一款电热中药壶，其简化电路图如图乙所示，它有急火和文火两种工作状态，由温
控开关S 自动控制，文火时的电功率为220W。R 和R 均为发热电阻，且R 的阻值为
1 1 2 2
123.2 。[c中药 取4.0×103J/（kg•℃）]求：
（1）Ω中药壶在文火状态下的电流；
（2）将3kg中药从20℃加热至100℃，中药吸收的热量；
（3）若不计热量损失，用急火完成（2）中的加热过程所用的时间。
六、实验、探究题（本题共5小题，共36分）
28．（6分）（2023•辽宁）小明在家中发现了爸爸防止血糖过低而食用的葡萄糖粉，想知道它
是晶体还是非晶体。于是将葡萄糖粉末带到学校的实验室，组装如图所示装置进行验证。
（1）器材组装过程中，a、b、c三个装置正确安装顺序依次为 。实验过程中使用
搅拌棒搅拌的目的是 。
（2）实验过程中某时刻温度计的示数如图所示，其显示温度为 ℃。
时间/min 0 1 2 3 4 5 6 7 8 9
温度/℃ 57 66 75 84 84 84 84 89 94 99
（3）如表是小明实验记录的部分数据，根据表中数据可知葡萄糖粉 （填“是”或
“不是”）晶体。在第5min时，试管中物质处于 状态。
（4）从第7min到第8min，试管中物质分子热运动剧烈程度 （填“加剧”、“不
变”或“减弱”）。
第10页（共38页）29．（6分）（2023•辽宁）小毛用凸透镜、蜡烛、光屏和光具座等器材探究“凸透镜成像的规
律”。
（1）小毛将一束平行于凸透镜主光轴的光线射向凸透镜，调节光屏到凸透镜的距离，直到
光屏上出现 ，此时凸透镜和光屏的位置如图甲所示，从而正确测出凸透
镜的焦距。
（2）实验前，为了使烛焰、凸透镜、光屏三者的中心在同一高度，应将如图乙所示的
适当向下调节。
（3）将蜡烛、凸透镜保持在如图乙位置不动，在 （填“50cm～
60cm”、“60cm～70cm”或“70cm～80cm”）刻度之间移动光屏，直至光屏上出现烛焰
清晰的像。生活中的 （填“照相机”、“投影仪”或“放大镜”）就是利用这
一成像原理工作的。
（4）在（3）的基础上，保持凸透镜位置不动，对调蜡烛和光屏，则光屏上烛焰的像相对烛焰
是 （填“放大”或“缩小”）的。此时小毛将近视眼镜的镜片放在凸透镜与蜡
烛之间合适的位置，则应将光屏 （填“远离”或“靠近”）凸透镜，可使光屏
上再次出现烛焰清晰的像。
30．（6分）（2023•辽宁）小智发现妈妈购买的防滑地垫的A面比B面更粗糙，为了比较A、B
两个面的防滑性，小智利用商家赠送的小块地垫样品和弹簧测力计进行了下列探究：
（1）如图甲、乙，分别将B、A面与同一水平地面接触，用弹簧测力计水平 拉
动小块地垫，根据 原理可知滑动摩擦力大小等于弹簧测力计示数。
（2）小智发现完成甲、乙两次实验测得的滑动摩擦力都很小，比较不出A、B两个面的防滑
性，于是又找来一个铁块，在原水平地面上进行了如图丙所示的实验。通过比较甲、丙两
第11页（共38页）次实验，发现当接触面粗糙程度相同时， 越大，滑动摩擦力越 。
（3）为了完成探究，保持其他条件不变，在丙图实验的基础上小智只将 ，
测出滑动摩擦力的大小为2.2N，通过与丙图实验测得的滑动摩擦力相比，选择地垫
（填“A”或“B”）面铺在地面上，能更有效地防止地垫在地面上滑动。

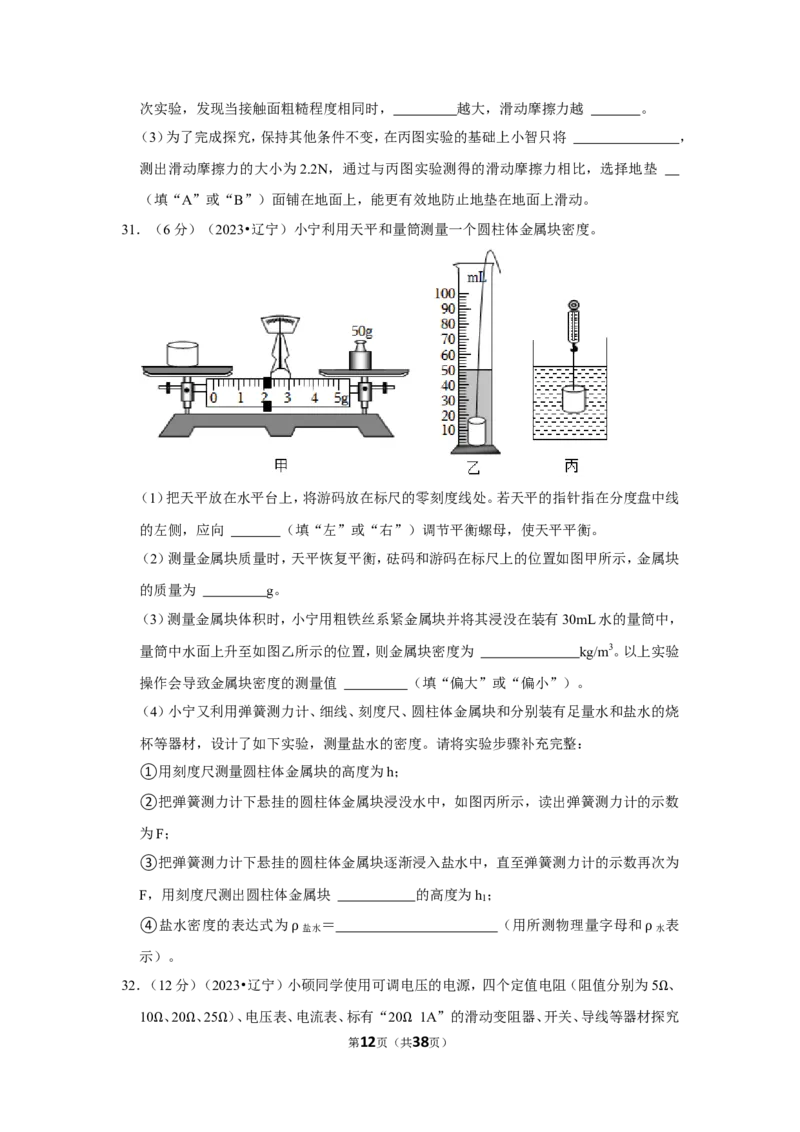

31．（6分）（2023•辽宁）小宁利用天平和量筒测量一个圆柱体金属块密度。
（1）把天平放在水平台上，将游码放在标尺的零刻度线处。若天平的指针指在分度盘中线
的左侧，应向 （填“左”或“右”）调节平衡螺母，使天平平衡。
（2）测量金属块质量时，天平恢复平衡，砝码和游码在标尺上的位置如图甲所示，金属块
的质量为 g。
（3）测量金属块体积时，小宁用粗铁丝系紧金属块并将其浸没在装有30mL水的量筒中，
量筒中水面上升至如图乙所示的位置，则金属块密度为 kg/m3。以上实验
操作会导致金属块密度的测量值 （填“偏大”或“偏小”）。
（4）小宁又利用弹簧测力计、细线、刻度尺、圆柱体金属块和分别装有足量水和盐水的烧
杯等器材，设计了如下实验，测量盐水的密度。请将实验步骤补充完整：
①用刻度尺测量圆柱体金属块的高度为h；
②把弹簧测力计下悬挂的圆柱体金属块浸没水中，如图丙所示，读出弹簧测力计的示数
为F；
③把弹簧测力计下悬挂的圆柱体金属块逐渐浸入盐水中，直至弹簧测力计的示数再次为
F，用刻度尺测出圆柱体金属块 的高度为h ；
1
④盐水密度的表达式为
盐水
＝ （用所测物理量字母和
水
表
示）。 ρ ρ

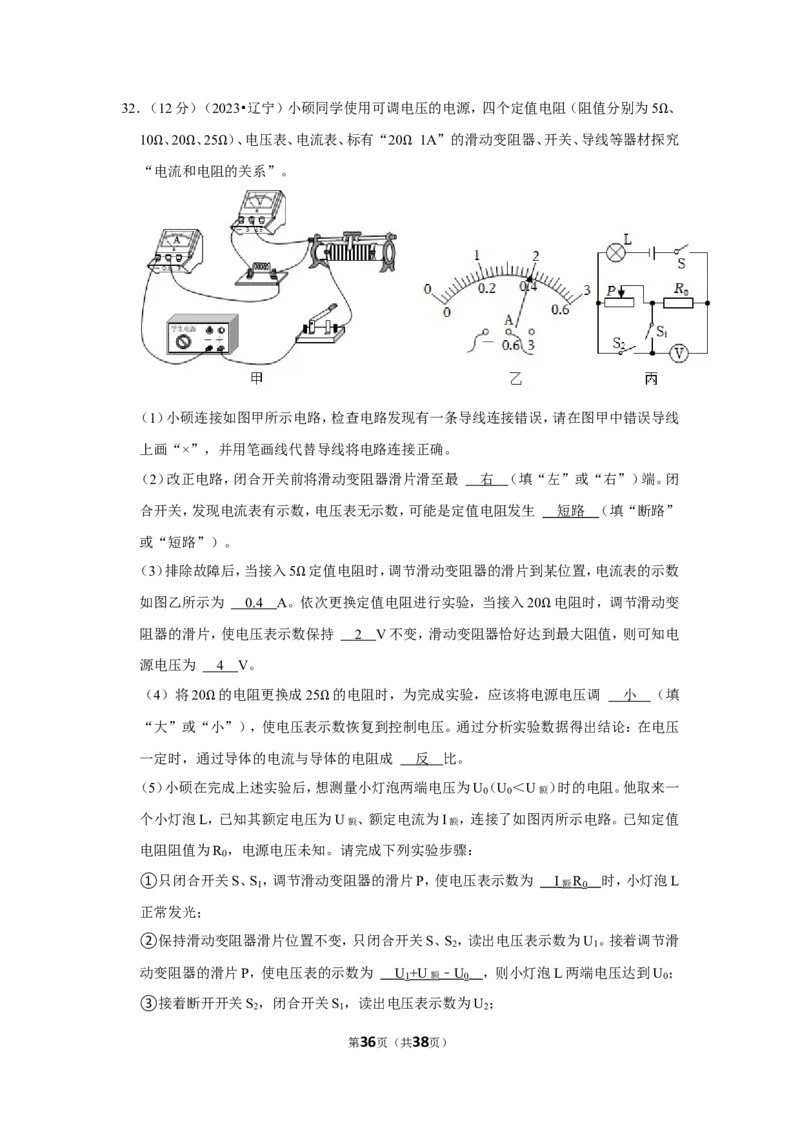

32．（12分）（2023•辽宁）小硕同学使用可调电压的电源，四个定值电阻（阻值分别为5 、
10 、20 、25 ）、电压表、电流表、标有“20 1A”的滑动变阻器、开关、导线等器材探Ω究
第12页（共38页）
Ω Ω Ω Ω“电流和电阻的关系”。

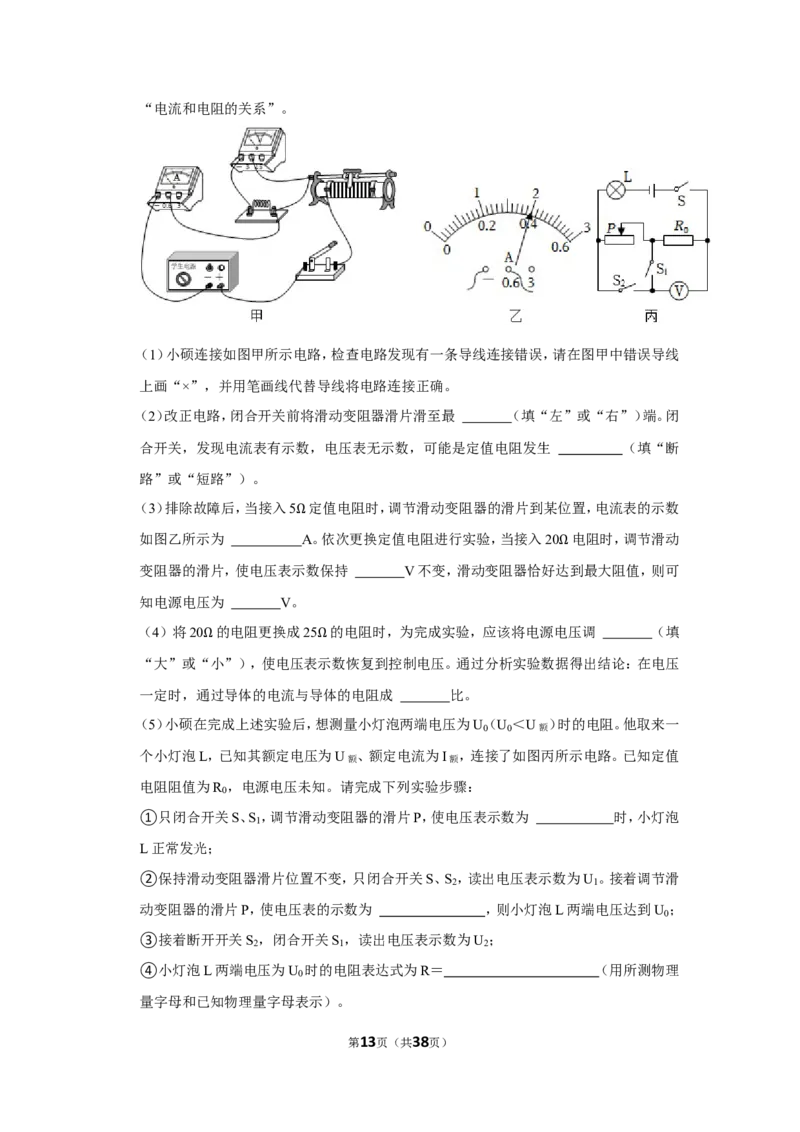

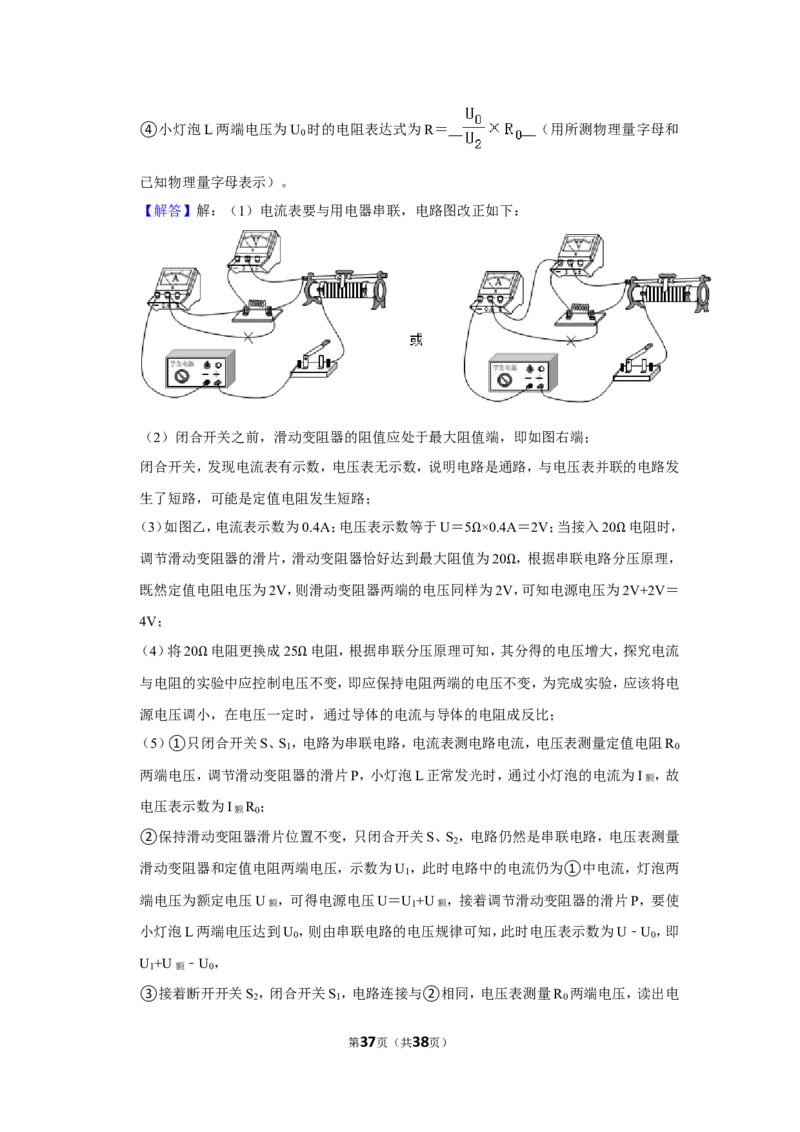

（1）小硕连接如图甲所示电路，检查电路发现有一条导线连接错误，请在图甲中错误导线
上画“×”，并用笔画线代替导线将电路连接正确。
（2）改正电路，闭合开关前将滑动变阻器滑片滑至最 （填“左”或“右”）端。闭
合开关，发现电流表有示数，电压表无示数，可能是定值电阻发生 （填“断
路”或“短路”）。
（3）排除故障后，当接入5 定值电阻时，调节滑动变阻器的滑片到某位置，电流表的示数
如图乙所示为 ΩA。依次更换定值电阻进行实验，当接入20 电阻时，调节滑动
变阻器的滑片，使电压表示数保持 V不变，滑动变阻器恰好达Ω到最大阻值，则可
知电源电压为 V。
（4）将20 的电阻更换成25 的电阻时，为完成实验，应该将电源电压调 （填
“大”或“Ω小”），使电压表Ω示数恢复到控制电压。通过分析实验数据得出结论：在电压
一定时，通过导体的电流与导体的电阻成 比。
（5）小硕在完成上述实验后，想测量小灯泡两端电压为U（
0
U
0
＜U额 ）时的电阻。他取来一
个小灯泡L，已知其额定电压为U额 、额定电流为I额 ，连接了如图丙所示电路。已知定值
电阻阻值为R ，电源电压未知。请完成下列实验步骤：
0
①只闭合开关S、S ，调节滑动变阻器的滑片P，使电压表示数为 时，小灯泡
1
L正常发光；
②保持滑动变阻器滑片位置不变，只闭合开关S、S ，读出电压表示数为U 。接着调节滑
2 1
动变阻器的滑片P，使电压表的示数为 ，则小灯泡L两端电压达到U ；
0
③接着断开开关S ，闭合开关S ，读出电压表示数为U ；
2 1 2
④小灯泡L两端电压为U 时的电阻表达式为R＝ （用所测物理
0
量字母和已知物理量字母表示）。
第13页（共38页）2023年辽宁省抚顺市、铁岭市中考物理试卷
参考答案与试题解析
第一部分选择题（共28分）一、选择题（本题共12小题，共28分。1～8题为单选题，每题2分；
9～12题为多选题，每题3分，漏选得2分，错选得0分）
1．（2分）（2023•辽宁）如图是小丽给家人盛饭时的情景。关于情景中的数据估测最接近实际
的是（ ）
A．刚煮熟的米饭温度约为10℃
B．吃完一碗米饭用时约为1s
C．碗口的直径约为12cm
D．空碗的质量约为10kg
【解答】解：A．标准大气压下水的沸点是100℃，刚煮熟的米饭温度与此差不多，约100℃，
故A不符合实际；
B．吃完一碗米饭用时约为2min＝120s，故B不符合实际；
C．碗口的直径与成年人手掌的宽度差不多，约为12cm，故C符合实际；
D．空碗的质量约为100g＝0.1kg，故D不符合实际。
故选：C。
2．（2分）（2023•辽宁）某校传统文化节上，语文老师所出对联的上联是：“雨雾霜雪露，迎阳
则消”，物理老师接的下联是：“金银铜铁锡，遇火则熔”。关于其中的知识，下列说法正
确的是（ ）
A．霜的消失是汽化现象 B．露的形成是液化现象
C．雾形成过程需要吸热 D．铜熔化过程需要放热
【解答】解：A．霜的消失是从固态变为液态，是熔化现象，故A错误；
B．露是水蒸气液化形成的，是液化现象，故B正确；
C．雾是水蒸气液化形成的，液化放热，故C错误；
D．铜熔化过程需要吸热，故D错误。
第14页（共38页）故选：B。
3．（2分）（2023•辽宁）下列现象中属于光的直线传播的是（ ）
A． 面镜聚光 B． 日晷计时
C． 铅笔错位 D． 雨后彩虹
【解答】解：A．面镜聚光是光的反射现象，故A不符合题意；
B．我国古代利用日晷晷针影子变化计时是利用了沿光直线传播，故B符合题意；
C．从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆
着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故C
不符合题意；
D．太阳光射入雨后空气中的小水滴时，太阳光经过折射发生色散，从而形成彩虹，故D不
符合题意。
故选：B。
4．（2分）（2023•辽宁）如图是我国自主研发的电磁发射器，它是利用磁场对电流的作用把弹
丸发射出去，下列设备中与电磁发射器的工作原理相同的是（ ）
A． 发电机
第15页（共38页）B． 电铃
C． 司南
D． 电动机
【解答】解：电磁发射器是利用磁场对电流的作用把弹丸发射出去，
A、发电机的原理是电磁感应现象，故A错误；
B、电铃的主要元件是电磁铁，电磁铁的原理是电流的磁效应，故B错误；
C、司南是最早的指南针，利用地磁场工作的，故C错误；
D、电动机的原理是通电导体在磁场中受力，或者说通电线圈在磁场中受力转动，故D正
确。
故选：D。
5．（2分）（2023•辽宁）电给人类带来了便利，但使用不当也会造成危害。下列做法符合安全
用电原则的是（ ）
A．发生触电事故时先切断电源
B．使用试电笔时，手接触笔尖金属体
C．用绝缘材料制作地线
D．将多个大功率用电器接在同一插排上同时使用
【解答】解：A、发生触电事故，立即切断电源，防止施救者二次触电，故A符合安全用电原
则；
第16页（共38页）B、使用试电笔时，手必须接触笔尾金属体，用笔尖接触被检测导线，才能辨别火线和零线，
手接触笔尖金属体会发生触电，故B不符合安全用电原则；
C、当用电器的金属外壳漏电时，需要地线将电导入大地，需要用导体制作，不能用绝缘体，
故C不符合安全用电原则；
D、多个大功率用电器接在同一插排上，会使电路中电流的过大，引起火灾，故D不符合安
全用电原则。
故选：A。
6．（2分）（2023•辽宁）如图所示，脱毛衣时，与毛衣摩擦过的头发会“粘”在脸上。下列说法
正确的是（ ）
A．脱毛衣时发生了摩擦起电现象
B．头发“粘”在脸上是因为同种电荷相互吸引
C．若头发带负电荷，与脸接触时的瞬间电流方向从头发到脸
D．若毛衣带正电荷，说明它有了多余的电子
【解答】解：A．用摩擦的方法可以使物体带电，脱毛衣时，头发与毛衣发生摩擦，电子发生
转移，得到电子的带负电，失去电子的物体带正电，所以头发和毛衣摩擦后带上了异种电
荷，故A正确；
B．头发“粘”在脸上是因为带电体有吸引轻小物体的性质，故B错误；
C．若头发带负电荷，与脸接触时的瞬间负电荷从头发到脸，则电流方向从脸到头发，故C
错误；
D．若毛衣带正电荷，说明它失去了电子，故D错误。
故选：A。
7．（2分）（2023•辽宁）如图所示的电路，闭合开关，将滑动变阻器的滑片从中点向左滑动。下
列说法正确的是（ ）
第17页（共38页）A．电流表A 的示数变大
1
B．电压表V的示数变大
C．电流表A 与电流表A 示数的差不变
1 2
D．电压表V与电流表A 示数的比值变小
2
【解答】解：由电路图可知，两电阻并联，电压表V测电源的电压，电流表A 测干路电流，
1
电流表A 测滑动变阻器支路的电流；
2
电源的电压保持不变，移动滑片时，电压表V的示数不变，故B错误；
并联电路中各支路独立工作、互不影响，移动滑片时，通过定值电阻的电流不变；
将滑动变阻器的滑片由中点向左移动过程中，接入电路中的电阻变大，根据I＝ 可知，该
支路的电流变小，即电流表A 的示数变小；
2
并联电路中干路电流等于各支路电流之和，干路电流变小，即电流表A 的示数变小，故A
1
错误；
电流表A 与电流表A 示数的差等于通过定值电阻的电流，则电流表A 与电流表A 示数
1 2 1 2
的差值不变，故C正确；
电压表的示数不变，电流表A 的示数变小，电压表V与电流表A 示数的比值变大，故D
2 2
错误。
故选：C。
8．（2分）（2023•辽宁）用如图所示的滑轮组，把重1200N的货物在4s内匀速提高2m，每个
滑轮重为300N，不计摩擦及绳重。下列说法正确的是（ ）
第18页（共38页）A．所做的有用功为7200J
B．拉力F大小为750N
C．拉力F的功率为250W
D．滑轮组的机械效率为80%
【解答】解：A、提高货物所做的有用功W有 ＝Gh＝1200×2m＝2400J，故A错误；
B、由图知，承担货物重力绳子的段数 n＝3，拉力大小 F＝ （G+G 动 ）＝ ×
（1200N+300N）＝500N，故B错误；
C、由图知，承担货物重力绳子的段数n＝3，绳端移动距离s＝nh＝2×3m＝6m，
拉力做的总功W总 ＝Fs＝500N×6m＝3000J，
拉力的功率P＝ ＝750W，故C错误；
D、滑轮组的机械效率为 ＝ ＝ ＝80%，故D正确。
η
故选：D。
（多选）9．（3分）（2023•辽宁）在生物学实验课上，学生制作“洋葱鳞片叶表皮”玻片标本。
下列关于此过程中涉及的物理知识说法正确的是（ ）
A．用胶头滴管从试剂瓶中吸取清水，利用了大气压
B．切洋葱的小刀，刀刃锋利是为了增大压力
C．切洋葱时感到“辣”眼睛是扩散现象造成的
D．用镊子夹取鳞片叶表皮时，镊子是省力杠杆
【解答】解：A．用胶头滴管从试剂瓶中吸取清水，挤压后排出管内部分空气，恢复原状时内
部气压减小，在大气压的作用下吸水，是利用了大气压，故A正确；
B、切洋葱的小刀，刀刃锋利是在压力一定时，通过减小受力面积来增大压强，故B错误；
C、切洋葱时感到“辣”眼睛，是因为辣味的分子扩散到了空气中，进入我们的眼睛引起
刺激，故C正确；
D、镊子在使用时动力臂小于阻力臂，是费力杠杆，故D错误。
故选：AC。
（多选）10．（3分）（2023•辽宁）如图是北方人常玩的一种单腿冰车。下列关于滑冰过程中的
说法正确的是（ ）
第19页（共38页）A．滑行时，以冰车为参照物，冰车上的人是运动的
B．钎子扎过的冰面出现小坑，说明力可以改变物体的形状
C．人滑倒，冰车离开人继续前进，说明冰车具有惯性
D．钎子向后扎冰，冰车向前运动，是利用物体间力的作用是相互的
【解答】解：A、滑行时，以冰车为参照物，冰车上的人位置没有变化，则人是静止的，故A
错误；
B、钎子扎过的冰面出现小坑，冰面的形状发生变化，说明力可以改变物体的形状，故B正
确；
C、人滑倒，冰车离开人继续前进，是由于冰车具有惯性，仍然要保持原来的运动状态，故
C正确；
D、钎子向后扎冰，冰车向前运动，是利用了物体间力的作用是相互的，从而使冰车获得向
前的反作用力，故D正确。
故选：BCD。
（多选）11．（3分）（2023•辽宁）水平桌面上两个质量相同、底面积不同的容器中，装有质量相
等的水。将两个橡胶吸盘吸合在一起放在其中一个容器中漂浮，如图甲所示；又将这两个
橡胶吸盘分开后放入另一个容器中，吸盘沉底，如图乙所示。甲、乙两图容器中的水深度
相同。下列说法正确的是（ ）
A．橡胶的密度大于水的密度
B．甲图容器底受到水的压强大于乙图容器底受到水的压强
C．甲图容器对桌面的压强小于乙图容器对桌面的压强
D．两吸盘在甲图容器中所受浮力大于在乙图容器中所受浮力
第20页（共38页）【解答】解：A、橡胶吸盘分开后沉入水底，说明橡胶的密度大于水的密度，故A正确；
B、甲、乙两图容器中的水深度相同，根据p＝ gh知甲图容器底受到水的压强等于乙图容
器底受到水的压强，故B错误； ρ
C、容器的质量相同，容器中水的质量相同，吸盘的质量也相同，由G＝mg知容器的总重
力相同，对桌面的压力也相同，由图知甲的底面积大于乙的底面积，由p＝ 知甲图容器
对桌面的压强小于乙图容器对桌面的压强，故C正确；
D、甲盘中吸盘漂浮在水面上，吸盘受到的浮力等于吸盘的重力，乙盘中吸盘沉底，吸盘受
到的浮力小于吸盘的重力，吸盘的重力不变，所以两吸盘在甲图容器中所受浮力大于在乙
图容器中所受浮力，故D正确。
故选：ACD。
（多选）12．（3分）（2023•辽宁）如图所示电路，定值电阻R 为40 ，滑动变阻器允许通过的
0
最大电流为0.4A。当滑动变阻器的滑片P在最右端时，先闭Ω合开关S，电流表示数为
0.1A，再闭合开关S ，电流表示数为0.2A。在保证电路元件安全的条件下，将滑动变阻器
1
的滑片向左最大范围移动。下列说法正确的是（ ）
A．电源电压为8V
B．滑动变阻器连入电路的阻值范围是40 ～10
C．定值电阻R 0 的功率为0.8W Ω Ω
D．通电1min，整个电路消耗的电能最多为120J
【解答】解：由实物图知定值电阻与滑动变阻器并联，电流表测量干路的电流，开关S在干
路上，开关S 在滑动变阻器这一支路上；
1
A、当滑动变阻器的滑片P在最右端时，先闭合开关S，电路中只有定值电阻R 接入电路，
0
电流表测量电路中的电流，则电源电压为：
第21页（共38页）U＝I R ＝0.1A×40 ＝4V，故A错误；
1 0
B、再闭合开关S
1
，Ω滑动变阻器与定值电阻R
0
并联，电流表测量干路的电流，由于并联电
路各个支路互不影响，通过定值电阻R 的电流仍为0.1A，则通过滑动变阻器的电流为：
0
I滑 ＝I﹣I
1
＝0.2A﹣0.1A＝0.1A，
滑动变阻器接入电路的最大电阻为：
R滑大 ＝ ＝ ＝40 ；
Ω
滑动变阻器允许通过的最大电流为0.4A，则滑动变阻器接入电路的最小电阻为：
R滑小 ＝ ＝ ＝10 ，则滑动变阻器连入电路的阻值范围是40 ～10 ，故B正确；
Ω Ω Ω
C、定值电阻R 的功率为：
0
P ＝ R ＝（0.1A）2×40 ＝0.4W，故C错误；
0 0
Ω
D、由于通过定值电阻的电流始终为0.1A，通过滑动变阻器的最大电流为0.4A，则干路的
最大电流为：
I总大 ＝I
1
+I滑大 ＝0.1A+0.4A＝0.5A，
通电1min，整个电路消耗的电能最多为：
W＝UI总大t＝4V×0.5A×60s＝120J，故D正确。
故选：BD。
第二部分非选择题（共92分）二、填空题（本题共9小题，每空1分，共26分）
13．（3分）（2023•辽宁）2023年5月28日，如图所示的国产大飞机C919首次执飞，此次航班
从上海起飞，在首都机场平稳降落。中国大飞机飞出安全、更飞出志气和希望。乘客听到
的轰鸣声是发动机 振动 产生的，为了安静地休息，乘客带上了耳罩，这是在 人耳
处 减弱噪声。周围观看的人们听到飞机的声音是由 空气 传过来的。
【解答】解：声音是由物体振动产生的，乘客听到的飞机的轰鸣声是发动机；振动产生的；
为了安静地休息，乘客带上了耳罩，这是在人耳处减弱噪声；
人们听到飞机的声音是通过空气传入人耳的。
第22页（共38页）故答案为：振动；人耳处；空气。
14．（2分）（2023•辽宁）如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅
速压下去，棉花燃烧起来，这是因为活塞压缩气体 做功 ，使空气的内能增大，温度升
高，引燃棉花。硝化棉燃烧后生成的颗粒物会附着在玻璃筒内壁，说明分子间存在 引力
。
【解答】解：在厚壁玻璃筒中放入一小团硝化棉，用力迅速压下活塞，可以观察到小棉团燃
烧。因为外界对玻璃筒内气体做功，内能增大，温度升高，达到硝化棉的着火点，硝化棉燃
烧。
硝化棉燃烧后生成的颗粒物会附着在玻璃筒内壁，说明分子间存在引力。
故答案为：做功；引力。
15．（3分）（2023•辽宁）如图是一个便携式可折叠镜子，它由三个小平面镜组成。用手提起顶
端的把手，小平面镜能在 重 力的作用下自动向下展开。小霞距离平面镜0.5m，她在
镜中的像与她相距 1 m，当她靠近平面镜时，她在镜中的像大小 不变 （填“变
大”或“不变”）。
【解答】解：如图是一个便携式可折叠镜子，它由三个小平面镜组成。用手提起顶端的把手，
小平面镜能在重力的作用下自动向下展开。
根据平面镜成像的特点，像与物到镜面的距离相等，小霞距离平面镜0.5m，则像离镜子也
是0.5m远，像与人相距0.5m+0.5m＝1m；
平面镜所成的像与物体是等大的，当人逐渐靠近平面镜时，像始终和人大小相等，所以他
在平面镜中像的大小不变。
故答案为：重；1；不变。
16．（3分）（2023•辽宁）2023年5月30日，如图是搭载神舟十六号载人飞船的长征二号运载
第23页（共38页）火箭点火发射时的情景。火箭在加速上升过程中，燃料燃烧释放的内能转化为火箭的
机械 能，所搭载的载人飞船的质量 不变 （填“变大”、“不变”或“变小”）。神
舟十六号载人飞船与核心舱通过 电磁波 （填“超声波”或“电磁波”）进行联系，自
主完成对接。
【解答】解：火箭在加速上升过程中，燃料燃烧释放的内能转化为火箭的机械能，所搭载的
载人飞船的质量不变。神舟十六号载人飞船与核心舱通过电磁波进行联系，自主完成对接。
故答案为：机械；不变；电磁波。
17．（3分）（2023•辽宁）2023年3月11日，“探索一号”科考船携“奋斗者”号载人潜水器
完成任务回国。工作中，科考船将潜水器放入海水中后，科考船所受浮力 变小 （填
“变大”、“不变”或“变小”）。潜水器从3000m深海处采集到体积为800cm3的深渊
岩石，采集前岩石受到的海水压强为 3×1 0 7 Pa，采集到的岩石在海水中受到的浮力为
8 N。（g取10N/kg， 海水 取1.0×103kg/m3）
【解答】解：工作中，科考ρ船将潜水器放入海水中后，总重力变小，处于漂浮状态，根据F浮
＝G可知科考船所受浮力变小；
潜水器从3000m深海处采集到体积为800cm3的深渊岩石，采集前岩石受到的海水压强p
＝ 海水gh＝1.0×103kg/m3×10N/kg×3000m＝3×107Pa；
采ρ集到的岩石在海水中受到的浮力F浮 ＝ 海水gV排 ＝1.0×103kg/m3×10N/kg×800×10﹣6m3
＝8N。 ρ
故答案为：变小；3×107；8。
18．（3分）（2023•辽宁）如图是既能显示时间、天气又能提供Wifi信号的分类垃圾箱。其电子
屏幕上的彩色画面是由红、绿、 蓝 三种色光混合而成的，电子屏幕消耗的电能是 二
次 （填“一次”或“二次”）能源。静止在水平地面上的垃圾箱受到的重力与 地面对
箱的支持力 （填“箱对地面的压力”或“地面对箱的支持力”）是平衡力。
第24页（共38页）【解答】解：电子屏幕上的彩色画面是由红、绿、蓝三种色光混合而成的；
电子屏幕消耗的电能不能直接从自然界获取，必须经过一次能源的消耗才能得到，属于二
次能源；
静止在水平地面上的垃圾箱受到的重力与地面对箱的支持力大小相等、方向相反、作用在
一条直线上，作用在同一物体上，因此二力属于平衡力。
故答案为：蓝；二次；地面对箱的支持力。
19．（3分）（2023•辽宁）用如图所示的装置可探究电流产生热量与 电流 （填“电流”或
“电阻”）的关系，若通过R 的电流为1A，通电1min，R 产生的热量为 30 0 J。若将
2 2
R 更换为10 的电阻， 仍能 （填“仍能”或“不能”）完成该实验探究。
3
Ω
【解答】解：由图可知，R 与R 并联后与R 串联，根据串、并联电路电流特点可知，通过R
1 3 2 1
小于通过R 的电流，R 和R 电阻相同，所以可以探究电流产生的热量与电流大小的关系；
2 1 2
通电1min后R 产生热量：Q ＝I2R t＝（1A）2×10 ×1×60s＝600J；
2 2 2
若将R
3
更换为10 的电阻，电阻的分流作用还在，Ω仍能完成该实验探究。
故答案为：电流；Ω300；仍能。
20．（3分）（2023•辽宁）如图是小昊家的电能表，他家同时使用的用电器总功率不能超过
4400 W。小昊将“220V 2400W”热水器单独接入电路正常工作10min，电能表转盘转
了 24 0 转，电能表示数变为 2363. 2 kW•h。
【解答】解：
（1）由图知，电能表的工作电压是220V，允许通过的最大电流为20A，所以他家同时使用
的用电器最大总功率：
第25页（共38页）P最大 ＝UI最大 ＝220×20A＝4400W；
（2）“600revs/kW•h”表示电路中用电器每消耗1kW•h的电能，电能表的转盘转600r，
用电器在10min内消耗的电能：
W＝Pt＝2.4kW× h＝0.4kW•h，
电能表转盘的转数：
n＝600r/kW•h×0.4kW•h＝240r；
（3）由图示电能表可知，当时电能表示数为2362.8kW•h，
则后来电能表示数变为：2362.8kW•h+0.4kW•h＝2363.2kW•h。
故答案为：4400；240；2363.2。
21．（3分）（2023•辽宁）如图甲所示的电路，电源电压不变，电流表量程为0～0.6A，电压表量
程为0～15V。闭合开关S、S ，断开S ，滑动变阻器的滑片P从最右端向左移动，直至灯泡
1 2
正常发光，电流表示数和电压表示数关系图象如图乙所示，灯泡正常发光时，某块电表的
示数恰好达到最大值；再断开S ，闭合S ，将滑片P调回至最右端，电压表示数和滑动变
1 2
阻器连入电路的阻值关系图象如图丙所示。则电源电压为 9 V，变化过程中，灯泡的
最小电阻为 1 0 ，灯泡的额定功率为 5. 4 W。
Ω
【解答】解：闭合开关S、S ，断开S ，灯泡和滑动变阻器串联，电压表测量电源电压，电流
2 1
表测量电路中的电流，
根据丙图知，滑动变阻器的最大值为20 ，由乙图知，当滑动变阻器最大时，灯泡的电压和
电流最小，温度最低，电阻最小，此时ΩU ＝3V，I ＝I＝0.3A；
L L
由I＝ 可得，此时灯泡的最小阻值：R ＝ ＝ ＝10 ，
L
Ω
根据串联电路的特点知，电源电压U＝U +U ＝IR +U ＝0.3A×20 +3V＝9V；
P L P L
电源电压小于电压表的量程，电压表不可能满偏，则电流表可以满Ω偏，即灯泡正常发光时
第26页（共38页）的电流I'＝0.6A；
根据丙图知，滑动变阻器回调时是从0开始，则灯泡正常发光时，电压等于电源电压，U额
＝U＝9V；
灯泡的额定功率P额 ＝U额I'＝9V×0.6A＝5.4W。
故答案为：9；10；5.4。
三、作图题（本题共3小题，每小题3分，共9分）
22．（3分）（2023•辽宁）如图甲是一台石材运输车，提起石材时，钢杆AB可看成一个杠杆。
它能通过移动套管在AB上的位置来调节支点，其简化图如图乙所示，F 是作用在A点的
1
动力。
（1）使用杠杆提起一石材，从图乙杠杆上已标明的两点中选择一点作为支点，使F 最小，
1
在对应的括号内标明O，并作出对应的动力臂l ；
1
（ 2 ） 在 图 乙 中 画 出 绳 子 对 石 材 的 拉 力 F 。
【解答】解：（1）使用杠杆提起一石材，当动力较小时，杠杆要逆时针转动，此时绕着转动的
是套管左侧的端点，根据杠杆的平衡条件，阻力一定时，阻力臂越小，动力臂越长，动力越
小，在左侧括号内标明O，从O作出动力的垂线，即动力臂l ；
1
（2）绳子对石材的拉力F作用在石材上，方向竖直向上，如图所示：
23．（3分）（2023•辽宁）小磁针在电磁铁磁场的作用下静止在如图所示的位置，请标出：
（1）电磁铁左端的磁极（用“N”或“S”表示）；
（2）图中磁感线的方向；
（3）螺线管的右端导线连接电源的极性（用“+”或“﹣”表示）。
第27页（共38页）【解答】解：
（1）由磁极间的相互作用规律可知小磁针左端为N极，根据蹄形电磁铁的左端为N极，利
用安培定则可以确定电源的左端为负极，右端为正极；
（2）在磁体外部，磁感线方向从N极指向S极，如图所示：
。
24．（3分）（2023•辽宁）如图所示，S'是光源S在平面镜中的像。光线a是光源S发出的光线
经平面镜反射后，平行于凸透镜主光轴射向凸透镜的光线。请画出：
（1）光源S的位置；
（2）反射光线a对应的入射光线；
（3）光线a经凸透镜折射后的折射光线。
【解答】解：（1）作S′关于平面镜的对称点S，即为光源S的位置；
（2）连接S与入射点，则为a的入射光线；
（3）由图可知，光线a平行于凸透镜的主光轴，该光线经凸透镜折射后将过凸透镜的焦点，
如图所示：
四、简答题（本题3分）
25．（3分）（2023•辽宁）如图是国产防火救灾无人机TB001携灭火弹起飞的情景。请回答：
（1）无人机的机翼形状上凸下平，使飞机获得升力，其原理是什么？
第28页（共38页）（2）执行投放灭火弹任务时，保持匀速飞行的无人机投弹前后的动能怎样变化？为什么？
【解答】解：（1）流体流速大的位置压强小，机翼上凸下平，上方空气流速大，压强小，产生
升力；
（2）动能由质量和速度决定，保持匀速飞行的无人机，速度不变，投弹后质量减小，无人机
的动能变小。
五、计算题（本题共2小题，共18分。要求写出必要的文字说明、公式、计算过程、数值、单位
和答）
26．（9分）（2023•辽宁）铁岭市对大通街路面改造的过程中，使用了如图所示的一款履带运
输车运送石料。空载运输车的质量为3t，履带与地面总接触面积为1.2m2。一次运送中，运
输车在2min内沿水平路面匀速直线行驶600m，行驶中受到的阻力为104N。（g取10N/
kg，燃料热值q取4.5×107J/kg）求：
（1）空载运输车静止时对水平路面的压强；
（2）这次运送中，运输车发动机的功率；
（3）若行驶中受到的阻力不变，发动机的效率是40%，10kg的燃料可供该车沿水平路面匀
速直线行驶的距离。
【解答】解：（1）空载运输车的重力G＝mg＝3000kg×10N/kg＝3×104N，
空载运输车静止时对水平路面的压力F＝G＝3×104N，
空载运输车静止时对水平路面的压强p＝ ＝ ＝2.5×104Pa；
（2）因为运输车匀速直线行驶，受力平衡，所以发动机的牵引力F牵 ＝f＝104N，
第29页（共38页）这次运送中，运输车发动机做的功W＝F牵s＝104N×600m＝6×106J，
运输车发动机的功率P＝ ＝ ＝5×104W；
（3）10kg的燃料完全燃烧放出的热量Q放 ＝m燃料q＝10kg×4.5×107J/kg＝4.5×108J，
发动机做的有用功W有用 ＝Q放 ＝4.5×108J×40%＝1.8×108J，
η
该车沿水平路面匀速直线行驶的距离s′＝ ＝ ＝1.8×104m。
答：（1）空载运输车静止时对水平路面的压强是2.5×104Pa；
（2）运输车发动机的功率是5×104W；
（3）10kg的燃料可供该车沿水平路面匀速直线行驶的距离是1.8×104m。
27．（9分）（2023•辽宁）作为四大国粹之一的中药能有效抑制病毒在人体内的传播。如图甲
所示为一款电热中药壶，其简化电路图如图乙所示，它有急火和文火两种工作状态，由温
控开关S 自动控制，文火时的电功率为220W。R 和R 均为发热电阻，且R 的阻值为
1 1 2 2
123.2 。[c中药 取4.0×103J/（kg•℃）]求：
（1）Ω中药壶在文火状态下的电流；
（2）将3kg中药从20℃加热至100℃，中药吸收的热量；
（3）若不计热量损失，用急火完成（2）中的加热过程所用的时间。
【解答】解：（1）由P＝UI可得，中药壶在文火状态下的电流：
I文火 ＝ ＝ ＝1A；
（2）中药吸收的热量：
Q吸 ＝cmΔt＝4.0×103J/（kg•℃）×3kg×（100℃﹣20℃）＝9.6×105J；
（3）当S 接b时，R 与R 串联在电路中，电路的总电阻最大，由P＝ 可知，中药壶消耗
1 1 2
的电功率最小，为文火状态，
第30页（共38页）由P＝ 可得，总电阻：R总 ＝ ＝ ＝220 ，
Ω
则R
1
的阻值：R
1
＝R总 ﹣R
2
＝220 ﹣123.2 ＝96.8 ；
Ω Ω Ω
当S 接a时，只有R 在电路中，电路的电阻最小，由P＝ 可知，中药壶消耗的电功率最
1 1
大，为急火状态，此时功率：
P急火 ＝ ＝ ＝500W，
不计热量损失，W＝Q吸 ＝9.6×105J，
由P＝ 可得，加热过程所用的时间：
t＝ ＝ ＝1920s。
答：（1）中药壶在文火状态下的电流1A。
（2）中药吸收的热量9.6×105J。
（3）加热过程所用时间1920s。
六、实验、探究题（本题共5小题，共36分）
28．（6分）（2023•辽宁）小明在家中发现了爸爸防止血糖过低而食用的葡萄糖粉，想知道它
是晶体还是非晶体。于是将葡萄糖粉末带到学校的实验室，组装如图所示装置进行验证。
（1）器材组装过程中，a、b、c三个装置正确安装顺序依次为 cb a 。实验过程中使用搅
拌棒搅拌的目的是 使葡萄糖粉（试管内物质）受热均匀 。
（2）实验过程中某时刻温度计的示数如图所示，其显示温度为 5 8 ℃。
时间/min 0 1 2 3 4 5 6 7 8 9
温度/℃ 57 66 75 84 84 84 84 89 94 99
（3）如表是小明实验记录的部分数据，根据表中数据可知葡萄糖粉 是 （填“是”或
“不是”）晶体。在第5min时，试管中物质处于 固液共存 状态。
（4）从第7min到第8min，试管中物质分子热运动剧烈程度 加剧 （填“加剧”、“不
变”或“减弱”）。
第31页（共38页）【解答】解：（1）组装实验器材时，应按照自下而上的顺序，酒精灯需用外焰加热，所以要放
好酒精灯，再固定铁圈的高度，a、b、c三个装置正确安装顺序依次为cba；
实验过程中使用搅拌棒搅拌的目的是使葡萄糖粉（试管内物质）受热均匀；
（2）由图可知，温度计的分度值为1℃，因此该温度计的示数是58℃；
（3）分析实验数据可知，该物质熔化时温度不变，有固定的熔点，该物质是晶体；在第5min
时，试管中物质处于熔化过程，为固液共存状态，温度保持不变；
（4）从第7min到第8min，吸收热量温度升高，试管中物质分子运动的剧烈程度加剧。
故答案为：（1）cba；使葡萄糖粉（试管内物质）受热均匀；（2）58；（3）是；固液共存；（4）加
剧。
29．（6分）（2023•辽宁）小毛用凸透镜、蜡烛、光屏和光具座等器材探究“凸透镜成像的规
律”。
（1）小毛将一束平行于凸透镜主光轴的光线射向凸透镜，调节光屏到凸透镜的距离，直到
光屏上出现 很小、很亮的光斑 ，此时凸透镜和光屏的位置如图甲所示，从而正确测出
凸透镜的焦距。
（2）实验前，为了使烛焰、凸透镜、光屏三者的中心在同一高度，应将如图乙所示的 光
屏 适当向下调节。
（3）将蜡烛、凸透镜保持在如图乙位置不动，在 60cm ～ 70cm （填“50cm～
60cm”、“60cm～70cm”或“70cm～80cm”）刻度之间移动光屏，直至光屏上出现烛焰
清晰的像。生活中的 照相机 （填“照相机”、“投影仪”或“放大镜”）就是利用这
一成像原理工作的。
第32页（共38页）（4）在（3）的基础上，保持凸透镜位置不动，对调蜡烛和光屏，则光屏上烛焰的像相对烛焰
是 放大 （填“放大”或“缩小”）的。此时小毛将近视眼镜的镜片放在凸透镜与蜡烛
之间合适的位置，则应将光屏 远离 （填“远离”或“靠近”）凸透镜，可使光屏上再
次出现烛焰清晰的像。
【解答】解：（1）小毛将一束平行于凸透镜主光轴的光线射向凸透镜，调节光屏到凸透镜的
距离，直到光屏上出 很小、很亮的光斑，这个光斑叫焦点；此时凸透镜和光屏的位置如图
甲所示，可知凸透镜的焦距为：
f＝40.0cm﹣30.0cm＝10.0cm。
（2）实验前，为了使像成在光屏上，要调节烛焰、凸透镜、光屏三者的中心在同一高度，应
将如图乙所示的光屏适当向下调节。
（3）将蜡烛、凸透镜保持在如图乙位置不动，可知物距大于2倍焦距（成倒立、缩小的实
像），像距在1倍焦距和2倍焦距之间，即在 60cm～70cm刻度之间移动光屏，直至光屏
上出现烛焰清晰的像；生活中的照相机就是利用这一成像原理工作的。
（4）在（3）的基础上，保持凸透镜位置不动，对调蜡烛和光屏，根据光路的可逆性，则光屏
上烛焰的像相对烛焰是放大的。此时小毛将近视眼镜的镜片放在凸透镜与蜡烛之间合适
的位置，因近视眼镜（凹透镜）对光线有发散作用，则应将光屏远离凸透镜，可使光屏上再
次出现烛焰清晰的像。
故答案为：（1）很小、很亮的光斑；
（2）光屏；
（3）60cm～70cm；照相机；
（4）放大；远离。
30．（6分）（2023•辽宁）小智发现妈妈购买的防滑地垫的A面比B面更粗糙，为了比较A、B
两个面的防滑性，小智利用商家赠送的小块地垫样品和弹簧测力计进行了下列探究：
（1）如图甲、乙，分别将B、A面与同一水平地面接触，用弹簧测力计水平 匀速直线
拉动小块地垫，根据 二力平衡 原理可知滑动摩擦力大小等于弹簧测力计示数。
（2）小智发现完成甲、乙两次实验测得的滑动摩擦力都很小，比较不出A、B两个面的防滑
第33页（共38页）性，于是又找来一个铁块，在原水平地面上进行了如图丙所示的实验。通过比较甲、丙两
次实验，发现当接触面粗糙程度相同时， 压力 越大，滑动摩擦力越 大 。
（3）为了完成探究，保持其他条件不变，在丙图实验的基础上小智只将 A 、 B 两个面对
调 ，测出滑动摩擦力的大小为2.2N，通过与丙图实验测得的滑动摩擦力相比，选择地垫
A （填“A”或“B”）面铺在地面上，能更有效地防止地垫在地面上滑动。
【解答】解：（1）实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面上做匀速直线
运动，根据二力平衡原理，可知滑动摩擦力的大小等于拉力的大小；
（2）比较甲、丙两次实验，得出结论：接触面粗糙程度相同时，丙中压力大，测力计示数也
大，即压力越大，滑动摩擦力越大；
（3）探究滑动摩擦力的大小与接触面粗糙程度的关系，要控制压力大小相同，故将A、B两
个面对调，可探究滑动摩擦力的大小与接触面粗糙程度的关系，地垫A面铺在地上时，弹
簧测力计的示数大，能更有效地防止地垫在地面上滑动；
故答案为：（1）匀速直线；二力平衡；（2）压力；大；（3）A、B两个面对调；A。
31．（6分）（2023•辽宁）小宁利用天平和量筒测量一个圆柱体金属块密度。
（1）把天平放在水平台上，将游码放在标尺的零刻度线处。若天平的指针指在分度盘中线
的左侧，应向 右 （填“左”或“右”）调节平衡螺母，使天平平衡。
（2）测量金属块质量时，天平恢复平衡，砝码和游码在标尺上的位置如图甲所示，金属块
的质量为 5 2 g。
（3）测量金属块体积时，小宁用粗铁丝系紧金属块并将其浸没在装有30mL水的量筒中，
量筒中水面上升至如图乙所示的位置，则金属块密度为 2.6×1 0 3 kg/m3。以上实验操作
会导致金属块密度的测量值 偏小 （填“偏大”或“偏小”）。
（4）小宁又利用弹簧测力计、细线、刻度尺、圆柱体金属块和分别装有足量水和盐水的烧
杯等器材，设计了如下实验，测量盐水的密度。请将实验步骤补充完整：
第34页（共38页）①用刻度尺测量圆柱体金属块的高度为h；
②把弹簧测力计下悬挂的圆柱体金属块浸没水中，如图丙所示，读出弹簧测力计的示数
为F；
③把弹簧测力计下悬挂的圆柱体金属块逐渐浸入盐水中，直至弹簧测力计的示数再次为
F，用刻度尺测出圆柱体金属块 浸入盐水 的高度为h ；
1
④盐水密度的表达式为
盐水
＝ （用所测物理量字母和
水
表示）。
ρ ρ
【解答】解：（1）根据“指针右偏向左调节螺母，指针左偏向右调节螺母”的原则调节天平
平衡，指针偏向分度盘中线的左侧，天平平衡螺母向右调节；
（2）由图甲可知，标尺的分度值为0.2g，游码的刻度值为2g，砝码的质量为50g，则金属块
的质量为：m＝50g+2g＝52g；
（3）图乙量筒的分度值是2mL，金属块的体积：V＝50mL﹣30mL＝20mL＝20cm3＝2×10﹣
5m3；金属块的密度： ＝ ＝2.6g/cm3＝2.6×103kg/m3；
ρ
由于将石块从水中取出时，上面会沾有水，所测石块的体积偏大，在密度一定时，根据密
度公式知，所测密度偏小；
（4）③把弹簧测力计下悬挂的圆柱体金属块逐渐浸入盐水中，直至弹簧测力计的示数再
次为F，用刻度尺测出圆柱体金属块浸入盐水的高度为h ；
1
④设圆柱体金属块的底面积为S，把弹簧测力计下悬挂的圆柱体金属块浸没水中，排开水
的体积为V排水 ＝Sh，根据阿基米德原理得，F浮水 ＝ 水gV排 ＝ 水gSh；如图丙所示，读出
弹簧测力计的示数为F，则F浮水 ＝G物 ﹣F； ρ ρ
把弹簧测力计下悬挂的圆柱体金属块逐渐浸入盐水中，直至弹簧测力计的示数再次为F，
则F浮盐水 ＝G物 ﹣F；排开盐水的体积为V排盐水 ＝Sh
1
，根据阿基米德原理得，F浮盐水 ＝
盐水
gV排 ＝ 盐水gSh
1
； ρ
ρ
由以上分析知，F浮水 ＝F浮盐水 ＝G物 ﹣F，即 水gSh＝ 盐水gSh 1 ；解得， 盐水 ＝ 。
ρ ρ ρ
故答案为：（1）右；（2）52；（3）2.6×103；偏小；（4）③浸入盐水； 。
第35页（共38页）32．（12分）（2023•辽宁）小硕同学使用可调电压的电源，四个定值电阻（阻值分别为5 、
10 、20 、25 ）、电压表、电流表、标有“20 1A”的滑动变阻器、开关、导线等器材探Ω究
“Ω电流和Ω电阻Ω的关系”。 Ω
（1）小硕连接如图甲所示电路，检查电路发现有一条导线连接错误，请在图甲中错误导线
上画“×”，并用笔画线代替导线将电路连接正确。
（2）改正电路，闭合开关前将滑动变阻器滑片滑至最 右 （填“左”或“右”）端。闭
合开关，发现电流表有示数，电压表无示数，可能是定值电阻发生 短路 （填“断路”
或“短路”）。
（3）排除故障后，当接入5 定值电阻时，调节滑动变阻器的滑片到某位置，电流表的示数
如图乙所示为 0. 4 A。Ω依次更换定值电阻进行实验，当接入20 电阻时，调节滑动变
阻器的滑片，使电压表示数保持 2 V不变，滑动变阻器恰好达到Ω 最大阻值，则可知电
源电压为 4 V。
（4）将20 的电阻更换成25 的电阻时，为完成实验，应该将电源电压调 小 （填
“大”或“Ω小”），使电压表示Ω数恢复到控制电压。通过分析实验数据得出结论：在电压
一定时，通过导体的电流与导体的电阻成 反 比。
（5）小硕在完成上述实验后，想测量小灯泡两端电压为U（
0
U
0
＜U额 ）时的电阻。他取来一
个小灯泡L，已知其额定电压为U额 、额定电流为I额 ，连接了如图丙所示电路。已知定值
电阻阻值为R ，电源电压未知。请完成下列实验步骤：
0
①只闭合开关S、S 1 ，调节滑动变阻器的滑片P，使电压表示数为 I 额 R 0 时，小灯泡L
正常发光；
②保持滑动变阻器滑片位置不变，只闭合开关S、S ，读出电压表示数为U 。接着调节滑
2 1
动变阻器的滑片P，使电压表的示数为 U 1 +U 额 ﹣ U 0 ，则小灯泡L两端电压达到U 0 ；
③接着断开开关S ，闭合开关S ，读出电压表示数为U ；
2 1 2
第36页（共38页）④小灯泡L两端电压为U 时的电阻表达式为R＝ （用所测物理量字母和
0
已知物理量字母表示）。
【解答】解：（1）电流表要与用电器串联，电路图改正如下：
（2）闭合开关之前，滑动变阻器的阻值应处于最大阻值端，即如图右端；
闭合开关，发现电流表有示数，电压表无示数，说明电路是通路，与电压表并联的电路发
生了短路，可能是定值电阻发生短路；
（3）如图乙，电流表示数为0.4A；电压表示数等于U＝5 ×0.4A＝2V；当接入20 电阻时，
调节滑动变阻器的滑片，滑动变阻器恰好达到最大阻值Ω为20 ，根据串联电路分Ω压原理，
既然定值电阻电压为2V，则滑动变阻器两端的电压同样为2VΩ，可知电源电压为2V+2V＝
4V；
（4）将20 电阻更换成25 电阻，根据串联分压原理可知，其分得的电压增大，探究电流
与电阻的实Ω验中应控制电压Ω不变，即应保持电阻两端的电压不变，为完成实验，应该将电
源电压调小，在电压一定时，通过导体的电流与导体的电阻成反比；
（5）①只闭合开关S、S ，电路为串联电路，电流表测电路电流，电压表测量定值电阻R
1 0
两端电压，调节滑动变阻器的滑片P，小灯泡L正常发光时，通过小灯泡的电流为I额 ，故
电压表示数为I额R
0
；
②保持滑动变阻器滑片位置不变，只闭合开关S、S ，电路仍然是串联电路，电压表测量
2
滑动变阻器和定值电阻两端电压，示数为U ，此时电路中的电流仍为①中电流，灯泡两
1
端电压为额定电压U额 ，可得电源电压U＝U
1
+U额 ，接着调节滑动变阻器的滑片P，要使
小灯泡L两端电压达到U ，则由串联电路的电压规律可知，此时电压表示数为U﹣U ，即
0 0
U
1
+U额 ﹣U
0
，
③接着断开开关S ，闭合开关S ，电路连接与②相同，电压表测量R 两端电压，读出电
2 1 0
第37页（共38页）压表示数为U 即为R 两端电压，
2 0
④当小灯泡L两端电压为U 时，定值电阻两端电压为③中示数U ，由串联分压原理可
0 2
知：
＝ ，
小灯泡L两端电压为U 时的电阻表达式为R＝ 。
0
故答案为：（1）见解答图；（2）右；短路；（3）0.4；2；4；（4）小；反；（5）①I额R
0
；U
1
+U额 ﹣
U ； 。
0
第38页（共38页）
