2023年辽宁省锦州市中考物理试卷
一、选择题（本题共10小题，每小题2分，共20分。1～7题为单选题，8～10题为多选题。多
选题漏选得1分，错选得0分）
1．（2分）（2023•锦州）小明同学对身边的物理量进行了估测，你认为最符合实际的是（ ）
A．中学生百米跑的平均速度约为20m/s
B．中学生双脚站立时对地面的压强约为2.2×105Pa
C．普通壁挂式空调正常工作的功率约为1100W
D．人体感觉舒适的环境温度约为36.5℃

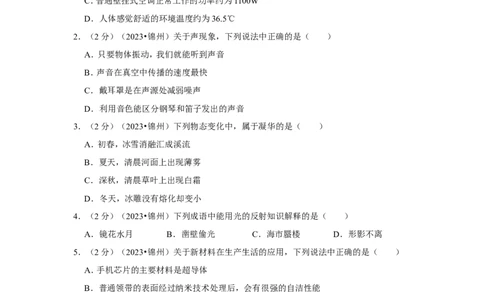

2．（2分）（2023•锦州）关于声现象，下列说法中正确的是（ ）
A．只要物体振动，我们就能听到声音
B．声音在真空中传播的速度最快
C．戴耳罩是在声源处减弱噪声
D．利用音色能区分钢琴和笛子发出的声音
3．（2分）（2023•锦州）下列物态变化中，属于凝华的是（ ）
A．初春，冰雪消融汇成溪流
B．夏天，清晨河面上出现薄雾
C．深秋，清晨草叶上出现白霜
D．冬天，冰雕没有熔化却变小
4．（2分）（2023•锦州）下列成语中能用光的反射知识解释的是（ ）
A．镜花水月 B．凿壁偷光 C．海市蜃楼 D．形影不离
5．（2分）（2023•锦州）关于新材料在生产生活的应用，下列说法中正确的是（ ）
A．手机芯片的主要材料是超导体
B．普通领带的表面经过纳米技术处理后，会有很强的自洁性能
C．半导体材料制成的太阳能电池板，主要是将太阳能转化为内能
D．记忆合金制成的输电导线，可以避免因输电线上产生热量而造成能源的浪费
6．（2分）（2023•锦州）关于压力和压强在生活中的应用，下列说法中正确的是（ ）
A．菜刀的刀刃磨得很薄，是为了增大压力
B．茶壶的壶嘴和壶身构成一个连通器
C．高压锅利用了气压越大，液体沸点越低的原理
D．用吸管喝饮料时，杯里的饮料是被嘴的“吸力”吸上来的
第1页（共28页）7．（2分）（2023•锦州）如图所示的四个装置中，能说明洗衣机中电动机工作原理的是（ ）
A． B．
C． D．

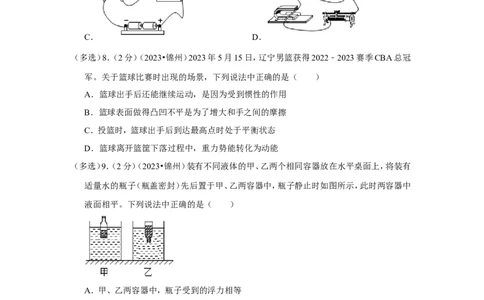

（多选）8．（2分）（2023•锦州）2023年5月15日，辽宁男篮获得2022﹣2023赛季CBA总冠
军。关于篮球比赛时出现的场景，下列说法中正确的是（ ）
A．篮球出手后还能继续运动，是因为受到惯性的作用
B．篮球表面做得凸凹不平是为了增大和手之间的摩擦
C．投篮时，篮球出手后到达最高点时处于平衡状态
D．篮球离开篮筐下落过程中，重力势能转化为动能
（多选）9．（2分）（2023•锦州）装有不同液体的甲、乙两个相同容器放在水平桌面上，将装有
适量水的瓶子（瓶盖密封）先后置于甲、乙两容器中，瓶子静止时如图所示，此时两容器中
液面相平。下列说法中正确的是（ ）
A．甲、乙两容器中，瓶子受到的浮力相等
B．甲、乙两容器中，液体对容器底部的压力相等
C．甲容器对水平桌面的压强小于乙容器对水平桌面的压强
D．甲中瓶内水对瓶底的压力大于乙中瓶内水对瓶盖的压力
（多选）10．（2分）（2023•锦州）如图甲所示电路，电源电压保持不变，闭合开关S、S ，断开
1
S ，滑动变阻器R 的滑片从最右端向左滑动到某点时，小灯泡正常发光；保持滑动变阻器
2 1
R 的滑片位置不变，闭合开关S、S ，断开S ，再将滑动变阻器R 的滑片继续向左滑动到
1 2 1 1
最左端。两次电流表示数与电压表示数关系图像如图乙所示。下列说法中正确的是
第2页（共28页）（ ）

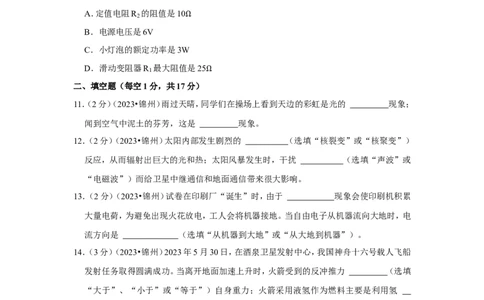

A．定值电阻R 的阻值是10
2
B．电源电压是6V Ω
C．小灯泡的额定功率是3W
D．滑动变阻器R 最大阻值是25
1
二、填空题（每空1分，共17分）Ω
11．（2分）（2023•锦州）雨过天晴，同学们在操场上看到天边的彩虹是光的 现象；
闻到空气中泥土的芬芳，这是 现象。
12．（2分）（2023•锦州）太阳内部发生剧烈的 （选填“核裂变”或“核聚变”）
反应，从而辐射出巨大的光和热；太阳风暴发生时，干扰 （选填“声波”或
“电磁波”）而给卫星中继通信和地面通信带来很大影响。
13．（2分）（2023•锦州）试卷在印刷厂“诞生”时，由于 现象会使印刷机积累
大量电荷，为避免出现火花放电，工人会将机器接地。当自由电子从机器流向大地时，电
流方向是 （选填“从机器到大地”或“从大地到机器”）。
14．（3分）（2023•锦州）2023年5月30日，在酒泉卫星发射中心，我国神舟十六号载人飞船
发射任务取得圆满成功。当离开地面加速上升时，火箭受到的反冲推力 （选填
“大于”、“小于”或“等于”）自身重力；火箭采用液氢作为燃料主要是利用氢
的特点；在飞船和空间站对接过程中，飞船不断靠近空间站径向对接口，这一过程中飞船
相对于空间站是 （选填“静止”或“运动”）的。
15．（3分）（2023•锦州）如图所示，闭合开关，通电螺线管的右端是 （选填“N”或
“S”）极，此时在水平桌面上的条形磁体仍处于静止状态，条形磁体受到向 （选
填“左”或“右”）的摩擦力；若将滑动变阻器滑片向下滑动，条形磁体受到的摩擦力将
（选填“变大”、“变小”或“不变”）。
第3页（共28页）16．（3分）（2023•锦州）如图所示，重100N的物体A在水平拉力F的作用下以0.1m/s的速度
匀速运动10s，弹簧测力计的示数为20N，滑轮组的机械效率为80%。则拉力F所做的功是
J，拉力F的功率是 W，物体A受到的摩擦力是 N。（不计绳重和滑轮
重）
17．（2分）（2023•锦州）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从中点向
右移动时，电流表A 示数 ，电压表V与电流表A 示数的比值 。（以
1 2
上两空均选填“变大”、“变小”或“不变”）
三、作图题（每小题2分，共4分）
18．（2分）（2023•锦州）如图所示是中医用切刀切药材的示意图，请你在图中画出施加在手
柄上A点的最小力F及其力臂L。
19．（2分）（2023•锦州）如图所示是小明家的部分家庭电路，请在括号内标出火线和零线，并
第4页（共28页）将拉线开关控制的灯泡连入电路中。
四、简答题（共3分）
20．（3分）（2023•锦州）2023年5月28日上午10时32分，我国具有自主知识产权的商用大
型客机C919执行MU9191航班，从上海虹桥机场起飞，飞往北京首都国际机场，开启这
一机型全球首次商业载客飞行，飞机起飞后加速升空的过程如图所示。请利用所学的相关
物理知识回答：
（1）飞机的动力来源于强大的喷气发动机，喷气发动机是热机的一种，热机工作时的能量
是如何转化的？
（2）飞机在升空过程中舱外大气压强如何变化？
（3）飞机获得升力的原理是什么？
五、计算题（本题共2小题，共12分。要求写出必要的文字说明、公式、计算过程、数值和单
位）
21．（6分）（2023•锦州）我国道路交通安全规定，货车轮胎对地面的压强应控制在7×105Pa以
内，王师傅的货车自身质量是6t，车轮与地面总接触面积是0.5m2。一次，王师傅开着装有
24t沙子的货车在平直的公路上匀速行驶30km，货车受到的阻力是货车总重力的0.02倍，
消耗柴油10kg。（g取10N/kg，q柴油 ＝4.3×107J/kg）求：
（1）通过计算判断装有沙子的货车静止时，对水平地面的压强是否符合安全规定？
（2）这一过程中货车牵引力所做的功是多少？
（3）这一过程中货车发动机的效率是多少？（计算结果精确到1%）
22．（6分）（2023•锦州）小明家一款新型电烤箱铭牌上的部分参数如表所示，其简化电路如
图甲所示，R 、R 均为电热丝（阻值不随温度变化）。求：
1 2
第5页（共28页）××牌电烤箱
额定电压：220V
额定加热功率：1210W
额定保温功率：110W
（1）该电烤箱在额定保温功率下工作时的电流？
（2）电热丝R 的阻值？
2
（3）傍晚用电高峰期，小明想测量电烤箱在工作时的实际电压，于是他断开了家中其他用
电器，仅让电烤箱在加热状态下工作，1min内如图乙所示的电能表转盘转了50r，则电烤
箱两端的实际电压是多少？
六、实验、探究题（本题共4小题，共24分）
23．（5分）（2023•锦州）小明同学取a、b两种粉末各50g，利用如图甲所示的实验装置“探究
固体熔化时温度的变化规律”。
（1）根据实验数据绘制了如图乙所示的温度﹣时间图像，由图像可以判断 物质是
晶体，第6min时a物质为 态，a物质第9min时的内能 （选填“大
于”、“小于”或“等于”）第3min时的内能；
（2）某时刻，温度计的示数如图所示，为 ℃；若a物质在固态时的比热容为
1.0×103J/（kg•℃），则该物质熔化后，液态时的比热容为 J/（kg•℃）。
24．（5分）（2023•锦州）小明在“探究凸透镜成像规律”的实验中。
第6页（共28页）（1）当蜡烛、凸透镜、光屏在光具座上的位置如图所示时，光屏上出现一个清晰的烛焰的
像，这个凸透镜的焦距可能是 （填选项）；
A.5cm
B.10cm
C.15cm
D.20cm
（2）小明把蜡烛向右移动一小段距离，发现光屏上烛焰的像变模糊了。他可以将光屏向
移动或者不移动光屏，将一个度数合适的 （选填“近视”或“远视”）眼镜的
镜片放在凸透镜和烛焰之间，都能让光屏上的像重新变清晰；
（3）完成上述探究后，小明把凸透镜换成一块薄玻璃板，透过玻璃板能看到烛焰正立、
（选填“放大”、“缩小”或“等大”）的像，把光屏移到像所在的位置，直接观察光屏，
光屏上 （选填“有”或“没有”）烛焰的像。
25．（6分）（2023•锦州）下面是小明测量盐水密度的实验。
（1）小明将天平放在水平桌面上，把游码移至标尺左端零刻度线处，发现指针指在如图甲
所示位置，此时他应将平衡螺母适当向 （选填“左”或“右”）调节，使天平平
衡；再将装有盐水的烧杯放在天平的左盘，在右盘中放入50g、20g、10g砝码各一个时，天
平刚好再次平衡；
（2）将杯中的一部分盐水倒入量筒中，盐水的体积如图乙所示为 cm3；
（3）用天平测出剩余盐水和烧杯的总质量如图丙所示为 g，则所测盐水的密度
是 kg/m3。
（4）上述实验结束后，小明利用刚刚测出了密度的盐水和其他一些工具，又想测量一个木
第7页（共28页）块的密度，请帮他将实验步骤补充完整：
①用调好的天平测出木块的质量m ；
1
②容器内装有适量的盐水，将木块和一个空瓶叠加在一起漂浮，如图丁所示；
③向瓶中倒入适量的水，直到木块 ，用天平测出瓶和水的总质量m ；
2
④木块密度表达式
木
＝ 。（用字母表示，盐水密度用
盐
表示）
26．（8分）（2023•锦州ρ）小明利用4节新干电池，阻值分别为10 、20 、30 、40 、ρ50 的定
值电阻，铭牌上标有“20 1A”的滑动变阻器等实验器材“Ω探究Ω电流与Ω电阻Ω关系Ω”。
Ω
（1）小明连接好如图甲所示的电路，检查时发现电路中有一处连接错误，请你在错误的导
线上画“×”，并用笔画线代替导线，将电路连接正确；
（2）电路改接正确后，闭合开关前，滑动变阻器的滑片应滑到最 （选填“左”或
“右”）端；
（3）小明将10 的定值电阻接入电路中，闭合开关，调节滑动变阻器的滑片，使定值电阻
两端电压为4VΩ，读出并记录电流表示数；保持滑动变阻器的滑片位置不变，把10 的定值
电阻换成20 的定值电阻后，直接闭合开关，电压表的示数将 （选填Ω“大于”、
“小于”或“Ω等于”）4V，此时应将滑动变阻器的滑片在原来基础上向 （选填
“左”或“右”）端移动，直到电压表的示数再次达到4V，记录电流表的示数；
（4）当小明将50 定值电阻接入电路时，无论怎样调节滑动变阻器的滑片，都无法使定值
电阻两端电压为Ω4V，则原因可能是 （写出一条即可）；
（5）完成实验探究后，小明得出结论：当导体两端的电压一定时，通过导体的电流与导体
的电阻成 。
（6）完成上述实验后，小明又利用原实验器材，设计了如图乙所示的电路，测出了额定电
压为2.5V的小灯泡的额定功率。请帮他将实验步骤补充完整：
①闭合开关S、S 和S ，调节滑动变阻器的滑片，使电压表示数为 V时，小灯
1 2
第8页（共28页）泡正常发光；
②闭合开关S、S ，断开S ，保持滑片位置不变，读出电压表示数为2.5V；
1 2
③闭合开关S、S ，断开S ，读出电压表的示数为4V；
2 1
④小灯泡的额定功率P额 ＝ W。
第9页（共28页）2023年辽宁省锦州市中考物理试卷
参考答案与试题解析
一、选择题（本题共10小题，每小题2分，共20分。1～7题为单选题，8～10题为多选题。多
选题漏选得1分，错选得0分）
1．（2分）（2023•锦州）小明同学对身边的物理量进行了估测，你认为最符合实际的是（ ）
A．中学生百米跑的平均速度约为20m/s
B．中学生双脚站立时对地面的压强约为2.2×105Pa
C．普通壁挂式空调正常工作的功率约为1100W
D．人体感觉舒适的环境温度约为36.5℃
【解答】解：A、中学生百米跑的平均速度在8m/s左右，故A错误；
B、普通中学生的重力约为500N，双脚站立时与地面的接触面积约为0.05m2，对地面的压
力等于重力，则压强p＝ ＝1×104Pa，故B错误；
C、普通壁挂式空调正常工作的电流在4.5A左右，其功率在P＝UI＝220V×4.5A≈1000W
左右，故C正确；
D、人体感觉舒适的环境温度约为23℃，故D错误。
故选：C。
2．（2分）（2023•锦州）关于声现象，下列说法中正确的是（ ）
A．只要物体振动，我们就能听到声音
B．声音在真空中传播的速度最快
C．戴耳罩是在声源处减弱噪声
D．利用音色能区分钢琴和笛子发出的声音
【解答】解：A、人耳的听觉范围是20～20000Hz，超出这一频率范围的声音人耳是听不到
的，故有时物体振动我们听不到声音，故A错误；
B、真空不能传播声音，声音在真空中传播的速度为0，故B错误；
C、戴耳罩是在人耳处减弱噪声，故C错误；
D、不同乐器发出声音的音色不同，故区分钢琴和笛子这两种乐器发出的声音是因为它们
发出声音的音色不同，故D正确。
故选：D。
第10页（共28页）3．（2分）（2023•锦州）下列物态变化中，属于凝华的是（ ）
A．初春，冰雪消融汇成溪流
B．夏天，清晨河面上出现薄雾
C．深秋，清晨草叶上出现白霜
D．冬天，冰雕没有熔化却变小
【解答】解：A、初春，冰雪消融汇成溪流，属于熔化现象，故A错误；
B、夏天，清晨河面上出现薄雾，是空中的水蒸气遇冷液化形成的小水滴，故B错误；
C、深秋，清晨草叶上出现白霜，是空气中的水蒸气遇冷凝华为固态的小冰晶，故C正确；
D、冬天，冰雕没有熔化却变小，是由固态的冰直接变为气态的水蒸气，属于升华现象，故
D错误。
故选：C。
4．（2分）（2023•锦州）下列成语中能用光的反射知识解释的是（ ）
A．镜花水月 B．凿壁偷光 C．海市蜃楼 D．形影不离
【解答】解：A、镜里的花，水里的月，属于平面镜成像，是由光的反射形成的，故A符合题
意；
B、凿壁偷光，这是利用光沿直线传播，故B不符合题意；
C、海市蜃楼是光经过不均匀的大气时发生的折射现象，故C不符合题意。
D、形影不离属于光沿直线传播现象，故D不符合题意。
故选：A。
5．（2分）（2023•锦州）关于新材料在生产生活的应用，下列说法中正确的是（ ）
A．手机芯片的主要材料是超导体
B．普通领带的表面经过纳米技术处理后，会有很强的自洁性能
C．半导体材料制成的太阳能电池板，主要是将太阳能转化为内能
D．记忆合金制成的输电导线，可以避免因输电线上产生热量而造成能源的浪费
【解答】解：A、手机芯片的主要材料是半导体材料，故A错误；
B、普通领带的表面经过纳米技术处理后，会有很强的自洁性能，故B正确；
C、半导体材料制成的太阳能电池板，主要是将太阳能转化为电能，故C错误；
D、记忆合金制成的输电导线有电阻，用作输电导线时产生热量而造成能源的浪费，故D
错误。
故选：B。
6．（2分）（2023•锦州）关于压力和压强在生活中的应用，下列说法中正确的是（ ）
第11页（共28页）A．菜刀的刀刃磨得很薄，是为了增大压力
B．茶壶的壶嘴和壶身构成一个连通器
C．高压锅利用了气压越大，液体沸点越低的原理
D．用吸管喝饮料时，杯里的饮料是被嘴的“吸力”吸上来的
【解答】解：A、菜刀的刀刃磨得很薄，减小受力面积，是为了增大压强，故A错误；
B、茶壶的壶嘴和壶身构成一个连通器，故B正确；
C、高压锅能很快煮熟食物，是由于锅内气压增大，水的沸点升高，故C 错误；
D、用吸管喝饮料时，管内气压减小，杯里的饮料是被大气压压上来的，故D错误。
故选：B。
7．（2分）（2023•锦州）如图所示的四个装置中，能说明洗衣机中电动机工作原理的是（ ）
A． B．
C． D．
【解答】解：A、开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针
发生偏转，说明此时有感应电流产生，是发电机的制作原理，不符合题意；
B、奥斯特实验，小磁针偏转说明通电导体周围有磁场，不是电动机的制作原理，不符合题
意；
C、闭合开关后，螺线管具有磁性，不符合题意；
D、开关闭合后，电路中有电流，通电线圈受到磁场力的作用发生运动；是电动机的制作原
理，符合题意；
故选：D。
（多选）8．（2分）（2023•锦州）2023年5月15日，辽宁男篮获得2022﹣2023赛季CBA总冠
军。关于篮球比赛时出现的场景，下列说法中正确的是（ ）
A．篮球出手后还能继续运动，是因为受到惯性的作用
B．篮球表面做得凸凹不平是为了增大和手之间的摩擦
第12页（共28页）C．投篮时，篮球出手后到达最高点时处于平衡状态
D．篮球离开篮筐下落过程中，重力势能转化为动能
【解答】解：A、篮球出手后还能继续飞行，是由于篮球具有惯性，惯性不是力，不能说受到
惯性的作用。故A错误；
B、篮球表面有凹凸不平的花纹，是通过增大接触面的粗糙程度来增大摩擦，故B正确；
C、篮球抛出后沿抛物线进筐，篮球在最高点时受重力和空气阻力的作用，这两个力的大
小并不相等，方向不相反，且不在同一直线上，所以二力是非平衡力，则此时篮球处于非
平衡状态，故C错误；
D、篮球下落过程中，质量不变，高度降低，重力势能减小，速度增大，动能增大，重力势能
转化为动能，故D正确。
故选：BD。
（多选）9．（2分）（2023•锦州）装有不同液体的甲、乙两个相同容器放在水平桌面上，将装有
适量水的瓶子（瓶盖密封）先后置于甲、乙两容器中，瓶子静止时如图所示，此时两容器中
液面相平。下列说法中正确的是（ ）
A．甲、乙两容器中，瓶子受到的浮力相等
B．甲、乙两容器中，液体对容器底部的压力相等
C．甲容器对水平桌面的压强小于乙容器对水平桌面的压强
D．甲中瓶内水对瓶底的压力大于乙中瓶内水对瓶盖的压力
【解答】解：
A、在甲、乙两个容器中，瓶子的重力相等，都处于漂浮状态，浮力等于重力，即：甲、乙两
容器中，瓶子受到的浮力相等，故A正确；
B、由图可知瓶子在甲液体中排开液体的体积大于水的体积，乙中排开液体的体积小于水
的体积，故瓶子在甲中排开液体的体积较大，故甲液体密度较小，即 ＜ ，两容器液
甲 乙
面等高，根据p＝ gh可知，两种液体对容器底压强关系为：p甲 ＜p乙 ；容ρ 器的ρ底面积相同，
根据F＝pS可知，ρ乙容器中液体对容器底部的压力较大，故B错误；
C、由图可知，容器的重力和装水瓶子的重力相同，甲、乙容器中，液面相平且乙液体的体
积大于甲液体的体积，且乙液体的密度大于甲液体的密度，由m＝ V可知，乙容器中液体
第13页（共28页）
ρ质量更大，乙容器总重力大于甲容器总重力，乙对桌面的压力大于甲对桌面的压力，而两
容器底面积相同，由p＝ 可知甲容器对水平桌面的压强小于乙容器对水平桌面的压强，
故C正确；
D、由图知，甲中瓶内液体对瓶子底部的压力等于瓶内液体的重力，乙中瓶内液体对瓶子
底部的压力有一部分分担在了瓶子的侧壁上，因此瓶盖受到的压力小于瓶内液体的重力，
所以甲中瓶内液体对瓶子底部的压力大于乙中瓶内液体对瓶盖的压力，故D正确。
故选：ACD。
（多选）10．（2分）（2023•锦州）如图甲所示电路，电源电压保持不变，闭合开关S、S ，断开
1
S ，滑动变阻器R 的滑片从最右端向左滑动到某点时，小灯泡正常发光；保持滑动变阻器
2 1
R 的滑片位置不变，闭合开关S、S ，断开S ，再将滑动变阻器R 的滑片继续向左滑动到
1 2 1 1
最左端。两次电流表示数与电压表示数关系图像如图乙所示。下列说法中正确的是
（ ）
A．定值电阻R 的阻值是10
2
B．电源电压是6V Ω
C．小灯泡的额定功率是3W
D．滑动变阻器R 最大阻值是25
1
【解答】解：AB、闭合开关S、S
2
，断Ω开S
1
，滑动变阻器R
1
和R
2
串联，电压表测量定值电阻
的电压，电流表测量电路中的电流，
根据定值电阻的阻值不变，电流与电压成正比，图像是右侧的直线，由图像和由欧姆定律
I＝ 可得，此时R 的阻值：R ＝ ＝ ＝10 ，
2 2
Ω
再将滑动变阻器R 的滑片继续向左滑动到最左端，只有R 接入电路，此时电流最大，为
1 2
第14页（共28页）0.6A，
则电源电压U＝U'
2
＝I 2大R
2
＝0.6A×10 ＝6V；故AB正确；
C、当切换开关时，滑动变阻器两端的Ω电压U
1
＝U﹣U
2
＝6V﹣4V＝2V；
滑动变阻接入电路的阻值R ＝ ＝ ＝5 ，
1
Ω
闭合开关S、S ，断开S ，滑动变阻器与灯泡串联，电压表测量灯泡的电压，电流表测量电
1 2
路中的电流，从最右端向左滑动到某点时，小灯泡正常发光，灯泡的电压最大为3.5V，
滑动变阻器的电压U' ＝U﹣U ＝6V﹣3.5V＝2.5V；
1 L
此时电路中的电流I'＝ ＝ ＝0.5A，即灯泡正常发光的电流I ＝I'＝0.5A
L
则灯泡的额定功率P ＝U I ＝3.5V×0.5A＝1.75W；故C错误；
L L L
D、滑动变阻器R 的滑片在最右端时，灯泡的电压为1V，U″ ＝U﹣U ＝6V﹣1V＝5V；
1 1 L
电流I″＝0.2A，
滑动变阻器的最大值为R' ＝ ＝ ＝25 ，故D正确。
1
Ω
故选：ABD。
二、填空题（每空1分，共17分）
11．（2分）（2023•锦州）雨过天晴，同学们在操场上看到天边的彩虹是光的 色散 现象；
闻到空气中泥土的芬芳，这是 扩散 现象。
【解答】解：天空出现美丽的彩虹，这是由于太阳光照到空气中的小水滴上，被分解为绚丽
的七色光，即光的色散；
空气中弥漫着泥土的芬芳，是因为泥土分子在不停地做无规则运动，发生扩散现象。
故答案为：色散；扩散。
12．（2分）（2023•锦州）太阳内部发生剧烈的 核聚变 （选填“核裂变”或“核聚变”）
反应，从而辐射出巨大的光和热；太阳风暴发生时，干扰 电磁波 （选填“声波”或
“电磁波”）而给卫星中继通信和地面通信带来很大影响。
【解答】解：太阳内部发生剧烈的核聚变反应，从而辐射出巨大的光和热；太阳风暴发生时，
发出不规则的电磁波，干扰卫星中继通信和地面通信所用的电磁波。
故答案为：核聚变；电磁波。
第15页（共28页）13．（2分）（2023•锦州）试卷在印刷厂“诞生”时，由于 摩擦起电 现象会使印刷机积累
大量电荷，为避免出现火花放电，工人会将机器接地。当自由电子从机器流向大地时，电
流方向是 从大地到机器 （选填“从机器到大地”或“从大地到机器”）。
【解答】解：试卷在印刷厂“诞生”时，由于摩擦起电现象会使印刷机积累大量电荷，为避
免出现火花放电，工人会将机器接地。当自由电子从机器流向大地时，由于电子带负电荷，
负电荷定向移动的方向与电流方向相反，电流方向是从大地到机器。
故答案为：摩擦起电（静电）；从大地到机器。
14．（3分）（2023•锦州）2023年5月30日，在酒泉卫星发射中心，我国神舟十六号载人飞船
发射任务取得圆满成功。当离开地面加速上升时，火箭受到的反冲推力 大于 （选填
“大于”、“小于”或“等于”）自身重力；火箭采用液氢作为燃料主要是利用氢 热值
大 的特点；在飞船和空间站对接过程中，飞船不断靠近空间站径向对接口，这一过程中
飞船相对于空间站是 运动 （选填“静止”或“运动”）的。
【解答】解：火箭加速上升，则一定受到向上的合力，故发动机的推力大于火箭的重力；
火箭采用液氢作为火箭的燃料，原因是液氢具有较大的热值，与质量相同的其它燃料相比，
完全燃烧放出的热量较多；
对接过程中，飞船不断靠近空间站径向对接口，飞船和空间站对接口之间有位置的变化，
所以飞船相对于空间站对接口是运动的。
故答案为：大于；热值大；运动。
15．（3分）（2023•锦州）如图所示，闭合开关，通电螺线管的右端是 S （选填“N”或
“S”）极，此时在水平桌面上的条形磁体仍处于静止状态，条形磁体受到向 左 （选
填“左”或“右”）的摩擦力；若将滑动变阻器滑片向下滑动，条形磁体受到的摩擦力将
变小 （选填“变大”、“变小”或“不变”）。
【解答】解：闭合开关，根据安培定则可知，通电螺线管的右端是S极；
因同名磁极相互排斥，则通电螺线管对条形磁铁有向右的排斥力作用，条形磁铁有向右运
动趋势，所以条形磁铁受到向左的静摩擦力作用；
第16页（共28页）若将滑动变阻器滑片向下滑动，变阻器接入电路中的电阻变大，由I＝ 可知，电路中的电
流变小，通电螺线管的磁性变弱，条形磁铁受到的排斥力变小，因为条形磁铁始终静止，
处于平衡状态，其受到的排斥力和摩擦力是一对平衡力，故条形磁铁受到摩擦力将变小。
故答案为：S；左；变小。
16．（3分）（2023•锦州）如图所示，重100N的物体A在水平拉力F的作用下以0.1m/s的速度
匀速运动10s，弹簧测力计的示数为20N，滑轮组的机械效率为80%。则拉力F所做的功是
40 J，拉力F的功率是 4 W，物体A受到的摩擦力是 3 2 N。（不计绳重和滑轮
重）
【解答】解：
由图知，n＝2，则绳子自由端移动的距离：s绳 ＝2s物 ＝2v物t＝2×0.1m/s×10s＝2m，
弹簧测力计的示数为20N，拉力就是20N，
拉力做功为：W总 ＝Fs绳 ＝20N×2m＝40J，
拉力做功的功率：
P＝ ＝ ＝4W；
因为 ＝ ＝ ＝ ＝ ，
η
所以物体与地面间的滑动摩擦力：
f＝ ×2F＝80%×2×20N＝32N。
故答η案为：40；4；32。
17．（2分）（2023•锦州）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从中点向
右移动时，电流表A 示数 不变 ，电压表V与电流表A 示数的比值 变大 。（以上
1 2
两空均选填“变大”、“变小”或“不变”）
第17页（共28页）【解答】解：
由图可知，电阻R 与滑动变阻器R 并联，电流表A 测干路中的电流，A 测通过R 的电
1 2 2 1 1
流，电压表V测电源电压。
因为电阻R 与滑动变阻器R 并联，所以它们两端的电压相等，等于电源电压，则电压表
1 2
V的示数不变；
当滑片向右移动时，滑动变阻器连入的电阻变大，而电压不变，由欧姆定律可知，通过滑
动变阻器R 的电流变小；R 的阻值不变，电压不变，所以通过R 的电流不变，即A 的示
2 1 1 1
数不变；
因为通过R 的电流变小、通过R 的电流不变，所以根据并联电路的电流特点可知，干路
2 1
电流变小，即电流表A 的示数变小；
2
由电压表V的示数不变、电流表A 的示数变小可知，电压表V与电流表A 示数的比值变
2 2
大。
故答案为：不变；变大。
三、作图题（每小题2分，共4分）
18．（2分）（2023•锦州）如图所示是中医用切刀切药材的示意图，请你在图中画出施加在手
柄上A点的最小力F及其力臂L。
【解答】解：由杠杆平衡条件F L ＝F L 可知，在阻力跟阻力臂的乘积一定时，动力臂越长，
1 1 2 2
动力越小；
图中支点在O点，要求在A点用力，连接OA，则OA就是最长的动力臂L；由题意可知，
要在A点用最小的力F将药材切开，杠杆应按顺时针转动，则动力应垂直于力臂L向下，
据此可画出最小动力F的示意图。
第18页（共28页）如图所示：
19．（2分）（2023•锦州）如图所示是小明家的部分家庭电路，请在括号内标出火线和零线，并
将拉线开关控制的灯泡连入电路中。
【解答】解：由测电笔的使用方法可知，氖管发光的是火线，氖管不发光的是零线，
火线首先进入开关，然后再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，如图所
示：
四、简答题（共3分）
20．（3分）（2023•锦州）2023年5月28日上午10时32分，我国具有自主知识产权的商用大
型客机C919执行MU9191航班，从上海虹桥机场起飞，飞往北京首都国际机场，开启这
一机型全球首次商业载客飞行，飞机起飞后加速升空的过程如图所示。请利用所学的相关
物理知识回答：
（1）飞机的动力来源于强大的喷气发动机，喷气发动机是热机的一种，热机工作时的能量
是如何转化的？
第19页（共28页）（2）飞机在升空过程中舱外大气压强如何变化？
（3）飞机获得升力的原理是什么？
【解答】解：（1）飞机的动力来源于强大的喷气发动机，喷气发动机是热机的一种，热机工
作时将内能转化为机械能；
（2）大气压随高度的升高而减小；飞机在升空过程中舱外大气压强变小；
（3）流体流速大的地方压强小，流速小的地方压强大，机翼上凸下平，上方空气流速大，压
强小，下方空气流速小，压强大，产生向上的压力差，即升力。
五、计算题（本题共2小题，共12分。要求写出必要的文字说明、公式、计算过程、数值和单
位）
21．（6分）（2023•锦州）我国道路交通安全规定，货车轮胎对地面的压强应控制在7×105Pa以
内，王师傅的货车自身质量是6t，车轮与地面总接触面积是0.5m2。一次，王师傅开着装有
24t沙子的货车在平直的公路上匀速行驶30km，货车受到的阻力是货车总重力的0.02倍，
消耗柴油10kg。（g取10N/kg，q柴油 ＝4.3×107J/kg）求：
（1）通过计算判断装有沙子的货车静止时，对水平地面的压强是否符合安全规定？
（2）这一过程中货车牵引力所做的功是多少？
（3）这一过程中货车发动机的效率是多少？（计算结果精确到1%）
【解答】解：（1）装有沙子的货车的总重力：G总 ＝m总g＝（6×1000kg+24×1000kg）×10N/kg
＝3×105N，
装有沙子的货车静止时，对水平地面的压力：F＝G总 ＝3×105N，
装有沙子的货车静止时，对水平地面的压强：p＝ ＝ ＝6×105Pa＜7×105Pa，所
以符合安全规定；
（2）货车受到的阻力：f＝0.02G总 ＝0.02×3×105N＝6000N，
货车匀速行驶时，货车的牵引力与受到的阻力是一道平衡力，根据二力平衡条件可知，货
车匀速行驶时，货车的牵引力：F牵 ＝f＝6000N，
这一过程中货车牵引力所做的功：W＝F牵s＝6000N×30×1000m＝1.8×108J；
第20页（共28页）（3）柴油完全燃烧放出的热量：Q放 ＝m柴油q柴油 ＝10kg×4.3×107J/kg＝4.3×108J，
这一过程中货车发动机的效率： ＝ ＝ ≈42%。
η
答：（1）装有沙子的货车静止时，对水平地面的压强符合安全规定；
（2）这一过程中货车牵引力所做的功是1.8×108J；
（3）这一过程中货车发动机的效率是42%。
22．（6分）（2023•锦州）小明家一款新型电烤箱铭牌上的部分参数如表所示，其简化电路如
图甲所示，R 、R 均为电热丝（阻值不随温度变化）。求：
1 2
××牌电烤箱
额定电压：220V
额定加热功率：1210W
额定保温功率：110W
（1）该电烤箱在额定保温功率下工作时的电流？
（2）电热丝R 的阻值？
2
（3）傍晚用电高峰期，小明想测量电烤箱在工作时的实际电压，于是他断开了家中其他用
电器，仅让电烤箱在加热状态下工作，1min内如图乙所示的电能表转盘转了50r，则电烤
箱两端的实际电压是多少？
【解答】解：
（1）由P＝UI可得，该电烤箱在额定保温功率下工作时的电流：
I保温 ＝ ＝ ＝0.5A；
（2）当S闭合，S 接右边接线柱b时，R 单独工作，电路中电阻较大，电源电压一定，由P
1 1
＝ 可知，此时电功率较小，电路处于保温挡位；
当S闭合、S 接左边接线柱a时，电阻R 和R 并联，电路中电阻较小，电源电压一定，由P
2 1 2
第21页（共28页）＝ 可知，此时电功率较大，处于加热挡位，此时R
1
的电功率：P
1
＝P保温 ＝110W，
R
2
的电功率：P
2
＝P加热 ﹣P
1
＝1210W﹣110W＝1100W，
由P＝ 可得：
R ＝ ＝ ＝44 ；
2
Ω
（3）S闭合、S
2
接左边接线柱a时，电阻R
1
和R
2
并联，处于加热挡位，P加热 ＝1210W，
由P＝ 可得：
R并 ＝ ＝ ＝40 ；
Ω
电能表上“3000r/（kW•h）”表示电路中用电器每消耗1kW•h的电能，电能表的转盘转
3000r，
电能表转盘转了50r，电烤箱消耗的电能：
W＝ kW•h＝ kW•h，
工作时间t＝1min＝ h，
电烤箱的实际功率：
P实 ＝ ＝ ＝1kW＝1000W，
由P＝ 可得，电路的实际电压：
U实 ＝ ＝ ＝200V。
答：（1）该电烤箱在额定保温功率下工作时的电流为0.5A；
（2）电热丝R 的阻值为44 ；
2
（3）电烤箱两端的实际电压Ω是220V。
六、实验、探究题（本题共4小题，共24分）
23．（5分）（2023•锦州）小明同学取a、b两种粉末各50g，利用如图甲所示的实验装置“探究
第22页（共28页）固体熔化时温度的变化规律”。
（1）根据实验数据绘制了如图乙所示的温度﹣时间图像，由图像可以判断 a 物质是晶
体，第6min时a物质为 固液共存 态，a物质第9min时的内能 大于 （选填“大
于”、“小于”或“等于”）第3min时的内能；
（2）某时刻，温度计的示数如图所示，为 35 ℃；若a物质在固态时的比热容为
1.0×103J/（kg•℃），则该物质熔化后，液态时的比热容为 1.5×1 0 3 J/（kg•℃）。
【解答】解：（1）晶体有固定的熔化温度，而非晶体没有确定的熔点，由图乙可知，物质a是
晶体；第6min为晶体熔化之时，所以为固液共存态；晶体在熔化过程中不断吸收热量，温
度保持不变，内能增大，所以物质a第9min的内能大于第3min的内能；
（2）由图甲可知，温度在0℃以上，分度值为1℃，故物质此时的温度是为35℃；
从图象乙可知，a物质在0﹣3min时间内处于固态，温度从20℃升高到50℃，温度升高了
30℃，物质在固态时所吸收的热量Q固 ＝c固m×30℃；在第9﹣12in时间物质处于液态，温
度从50℃升高到 70℃，温度升高了 20℃．则物质在液态时所吸收的热量 Q液 ＝c液
m×30℃；由于物质的质量不变，在相同时间内吸收的热量相等，即Q固 ＝Q液 ，c固m×30℃
＝c液m×20℃，
则c固 ＝ c液 ＝ ×1×103J/（kg•℃）＝1.5×103J/（kg•℃）。
固态时比热容为2.1×103J/（kg•℃）。
故答案为：（1）a；固液共存；大于；（2）35；1.5×103。
24．（5分）（2023•锦州）小明在“探究凸透镜成像规律”的实验中。
（1）当蜡烛、凸透镜、光屏在光具座上的位置如图所示时，光屏上出现一个清晰的烛焰的
第23页（共28页）像，这个凸透镜的焦距可能是 B （填选项）；
A.5cm
B.10cm
C.15cm
D.20cm
（2）小明把蜡烛向右移动一小段距离，发现光屏上烛焰的像变模糊了。他可以将光屏向
右 移动或者不移动光屏，将一个度数合适的 远视 （选填“近视”或“远视”）眼镜
的镜片放在凸透镜和烛焰之间，都能让光屏上的像重新变清晰；
（3）完成上述探究后，小明把凸透镜换成一块薄玻璃板，透过玻璃板能看到烛焰正立、
等大 （选填“放大”、“缩小”或“等大”）的像，把光屏移到像所在的位置，直接观察
光屏，光屏上 没有 （选填“有”或“没有”）烛焰的像。
【解答】解：（1）当蜡烛、凸透镜、光屏在光具座上的位置如图所示时，易知物距大于像距，
成倒立、缩小的实像，且u＝30.0cm＞2f；
像距：
f＜15.0cm＜2f；
解之：
7.5cm＜f＜15.0cm；
这个凸透镜的焦距可能是10cm，故选：B；
（2）凸透镜成实像的条件下，物距变小，像距变大，像变大，小明把蜡烛向右移动一小段距
离，发现光屏上烛焰的像变模糊了。他可以将光屏向右移动或者不移动光屏，因凸透镜对
光线有会聚作用，可提前像的会聚，故将一个度数合适的远视眼镜的镜片放在凸透镜和烛
焰之间，都能让光屏上的像重新变清晰；
（3）平面镜成的像与物体大小相等，完成上述探究后，小明把凸透镜换成一块薄玻璃板，
透过玻璃板能看到烛焰正立、等大的像，把光屏移到像所在的位置，直接观察光屏，因虚
像不能与在光屏上，故光屏上没有烛焰的像。
故答案为：（1）B；（2）右；远视；（3）等大；没有。
25．（6分）（2023•锦州）下面是小明测量盐水密度的实验。
第24页（共28页）（1）小明将天平放在水平桌面上，把游码移至标尺左端零刻度线处，发现指针指在如图甲
所示位置，此时他应将平衡螺母适当向 右 （选填“左”或“右”）调节，使天平平衡；
再将装有盐水的烧杯放在天平的左盘，在右盘中放入50g、20g、10g砝码各一个时，天平刚
好再次平衡；
（2）将杯中的一部分盐水倒入量筒中，盐水的体积如图乙所示为 4 0 cm3；
（3）用天平测出剩余盐水和烧杯的总质量如图丙所示为 3 8 g，则所测盐水的密度是
1.05×10 3 kg/m3。
（4）上述实验结束后，小明利用刚刚测出了密度的盐水和其他一些工具，又想测量一个木
块的密度，请帮他将实验步骤补充完整：
①用调好的天平测出木块的质量m ；
1
②容器内装有适量的盐水，将木块和一个空瓶叠加在一起漂浮，如图丁所示；
③向瓶中倒入适量的水，直到木块 刚好浸没在盐水中 ，用天平测出瓶和水的总质量
m ；
2
④木块密度表达式
木
＝ 。（用字母表示，盐水密度用
盐
表示）
ρ ρ
【解答】解：（1）小明将天平放在水平桌面上，把游码移至标尺左端零刻度线处，发现指针
指在分度盘的左侧，此时他应将平衡螺母适当向右调节；
盐水和烧杯的总质量为：m总 ＝50g+20g+10g＝80g；
（2）量筒中盐水的体积：V＝40mL＝40cm3；
（3）由图可知，天平标尺的分度值为0.2g，游码对应的刻度值为3g，剩余盐水与烧杯的质
量：m剩 ＝20g+10g+5g+3g＝38g；
量筒中盐水的质量：m＝m总 ﹣m剩 ＝80g﹣38g＝42g；
盐水的密度：
第25页（共28页）＝ ＝ ＝1.05g/cm3＝1.05×103kg/m3；
ρ
（4）③向瓶中倒水，直到木块刚好浸没在盐水中，用天平测出瓶和水的总质量m ；
2
④木块刚好完全浸没在盐水中时，木块排开盐水的体积等于木块的体积，即V排 ＝V木 ＝
，
因为木块和瓶整体漂浮，所以整体受到的浮力等于空瓶、瓶中的水和木块的总重力，
即F浮 ＝ 盐gV排 ＝ 盐g ＝（m
1
+m
2
）g；
ρ ρ
由此可得木块的密度：
＝ 。
木
ρ
故答案为：（1）右；（2）40；（3）38；1.05×103；（4）③刚好浸没在盐水中； 。
26．（8分）（2023•锦州）小明利用4节新干电池，阻值分别为10 、20 、30 、40 、50 的定
值电阻，铭牌上标有“20 1A”的滑动变阻器等实验器材“Ω探究Ω电流与Ω电阻Ω关系Ω”。
Ω
（1）小明连接好如图甲所示的电路，检查时发现电路中有一处连接错误，请你在错误的导
线上画“×”，并用笔画线代替导线，将电路连接正确；
（2）电路改接正确后，闭合开关前，滑动变阻器的滑片应滑到最 左 （选填“左”或
“右”）端；
（3）小明将10 的定值电阻接入电路中，闭合开关，调节滑动变阻器的滑片，使定值电阻
第26页（共28页）
Ω两端电压为4V，读出并记录电流表示数；保持滑动变阻器的滑片位置不变，把10 的定值
电阻换成20 的定值电阻后，直接闭合开关，电压表的示数将 大于 （选填“大Ω 于”、
“小于”或“Ω等于”）4V，此时应将滑动变阻器的滑片在原来基础上向 左 （选填
“左”或“右”）端移动，直到电压表的示数再次达到4V，记录电流表的示数；
（4）当小明将50 定值电阻接入电路时，无论怎样调节滑动变阻器的滑片，都无法使定值
电阻两端电压为Ω4V，则原因可能是 所选滑动变阻器的最大阻值太小 （写出一条即
可）；
（5）完成实验探究后，小明得出结论：当导体两端的电压一定时，通过导体的电流与导体
的电阻成 反比 。
（6）完成上述实验后，小明又利用原实验器材，设计了如图乙所示的电路，测出了额定电
压为2.5V的小灯泡的额定功率。请帮他将实验步骤补充完整：
①闭合开关S、S 和S ，调节滑动变阻器的滑片，使电压表示数为 3. 5 V时，小灯泡正
1 2
常发光；
②闭合开关S、S ，断开S ，保持滑片位置不变，读出电压表示数为2.5V；
1 2
③闭合开关S、S ，断开S ，读出电压表的示数为4V；
2 1
④小灯泡的额定功率P额 ＝ 0. 7 W。
【解答】解：（1）小明连接好如图甲所示的电路，该电路有一处故障是：电阻与电流表并联
了，将电流表应与电阻串联，电压表与电阻并联，如下图所示：
（2）滑动变阻器的滑片应置于阻值最大处，即图中最左端；
（3）实验中，当把10 的电阻换成20 的电阻后，根据分压原理，电阻两端的电压变大，研
究电流与电阻关系时Ω要控制电压不变Ω，根据串联电路电压的规律，要增大滑动变阻器两端
的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向左滑动；
（4）4节新干电池电压为6V，电阻两端的电压始终保持U ＝4V，根据串联电路电压的规
V
律，变阻器分得的电压：U滑 ＝U﹣U
V
＝6V﹣4V＝2V，变阻器分得的电压为电压表示数的
第27页（共28页）0.5倍，根据分压原理，当接入50 电阻时，变阻器连入电路中的电阻为：R滑 ＝0.5×50 ＝
25 ，故为了完成整个实验，应该Ω选取最大阻值至少25 的滑动变阻器，而现有变阻器Ω的
最Ω大电阻太小；控制的电阻电压不变，变阻器分得的电Ω压过小，即电源电压太大了；
故当小明将50 定值电阻接入电路时，无论怎样调节滑动变阻器的滑片，都无法使定值电
阻两端电压为Ω4V，则原因可能是所选滑动变阻器的最大阻值太小或电源电压过大；
（5）在导体两端电压一定时，通过导体的电流与导体的电阻成反比；
（6）①闭合开关S、S 、S ，调节滑动变阻器的滑片，变阻器滑片以左电阻丝与灯串联，此
1 2
时电压表测量滑动变阻器电阻丝以左电阻丝两端的电压，根据串联电路电压的规律知，当
电压表示数为：6V﹣2.5V＝3.5V时，灯泡正常发光；
②闭合开关S、S ，断开S ，保持滑片位置不变，读出电压表示数为2.5V，即滑片以左电阻
1 2
丝的电压，因电压表接在滑片上，故电流要全部经过变阻器的电阻丝；
③闭合开关S、S ，断开S ，读出电压表的示数为4V，变阻器的所有电阻丝与灯串联，电
2 1
压表测量滑动变阻器两端的电压，因电压表的示数为4V，与②电路相比，这两次电路的
连接不变，电流大小不变，只是电压表的测量范围变化了，因此时电压表的示数为“闭合
开关S、S ，断开S ”时的 ＝ 倍，故变阻器的最大电阻为②中与电压表并联的电
1 2
阻的 倍，即闭合开关S、S 、S ，滑动变阻器左电阻丝接入阻值为20 × ＝12.5 ，即在
1 2
Ω Ω
①中，滑动变阻器的电阻为12.5 ，由欧姆定律，在①中，通过滑动变阻器的电流为：I＝
Ω
＝ ＝0.28A，即灯的额定电流，
小灯泡的额定功率：
P额 ＝UI＝2.5V×0.28A＝0.7W。
故答案为：（1）见解答；（2）左；（3）大于；左；（4）所选滑动变阻器的最大阻值太小（或电源
电压过大）；（5）反比；（6）①3.5；④0.7。
第28页（共28页）
