2023年辽宁省朝阳市中考物理试卷
第Ⅰ卷一、选择题（1-8小题为单选题，每小题2分，9-10小题为多选题，每小题2分，对于多
选题，错选、漏选、多选不得分）
1．（2分）（2023•朝阳）编钟是我国春秋战国时期的乐器。下列说法正确的是（ ）
A．悠扬的编钟声是由钟的振动产生的
B．大小不同的编钟振幅相同时，发出声音的音调相同
C．敲钟时，用力越大钟声在空气中的传播速度越大
D．通过钟声能判断钟是否破损，利用了声波可以传递能量

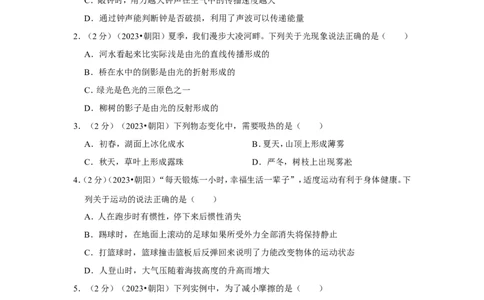

2．（2分）（2023•朝阳）夏季，我们漫步大凌河畔。下列关于光现象说法正确的是（ ）
A．河水看起来比实际浅是由光的直线传播形成的
B．桥在水中的倒影是由光的折射形成的
C．绿光是色光的三原色之一
D．柳树的影子是由光的反射形成的
3．（2分）（2023•朝阳）下列物态变化中，需要吸热的是（ ）
A．初春，湖面上冰化成水 B．夏天，山顶上形成薄雾
C．秋天，草叶上形成露珠 D．严冬，树枝上出现雾凇
4．（2分）（2023•朝阳）“每天锻炼一小时，幸福生活一辈子”，适度运动有利于身体健康。下
列关于运动的说法正确的是（ ）
A．人在跑步时有惯性，停下来后惯性消失
B．踢球时，在地面上滚动的足球如果所受外力全部消失将保持静止
C．打篮球时，篮球撞击篮板后反弹回来说明了力能改变物体的运动状态
D．人登山时，大气压随着海拔高度的升高而增大
5．（2分）（2023•朝阳）下列实例中，为了减小摩擦的是（ ）
A．鞋底和轮胎上都有凹凸不平的花纹
B．骑自行车刹车时用力捏车闸
C．下大雪后，在结冰的路面上撒煤渣
D．定期给机器的转动轴加润滑油
6．（2分）（2023•朝阳）如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P由中
点向左端滑动过程中，下列说法中正确的是（ ）
第1页（共25页）A．电流表A 的示数变大
1
B．电流表A 的示数不变
2
C．电压表V的示数变大
D．电压表V示数和电流表A 示数的比值变大
2

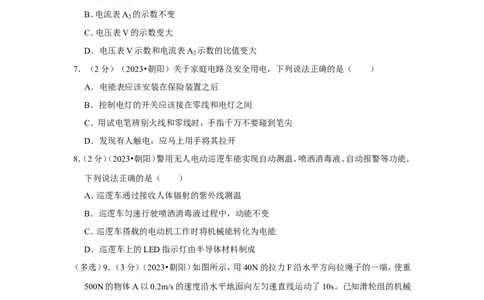

7．（2分）（2023•朝阳）关于家庭电路及安全用电，下列说法正确的是（ ）
A．电能表应该安装在保险装置之后
B．控制电灯的开关应该接在零线和电灯之间
C．用试电笔辨别火线和零线时，手指千万不要碰到笔尖
D．发现有人触电，应马上用手将其拉开
8．（2分）（2023•朝阳）警用无人电动巡逻车能实现自动测温、喷洒消毒液、自动报警等功能。
下列说法正确的是（ ）
A．巡逻车通过接收人体辐射的紫外线测温
B．巡逻车匀速行驶喷洒消毒液过程中，动能不变
C．巡逻车搭载的电动机工作时将机械能转化为电能
D．巡逻车上的LED指示灯由半导体材料制成
（多选）9．（3分）（2023•朝阳）如图所示，用40N的拉力F沿水平方向拉绳子的一端，使重
500N的物体A以0.2m/s的速度沿水平地面向左匀速直线运动了10s。已知滑轮组的机械
效率为80%，则此过程中，下列说法正确的是（ ）
A．绳子自由端移动的距离为6m
B．物体A受到的摩擦力为90N
C．拉力F做的功为240J
第2页（共25页）D．拉力F的功率为19.2W
第Ⅱ卷二、非选择题
11．（2分）（2023•朝阳）“端午浓情，粽叶飘香”，粽叶飘香是 现象，粽叶很难剥
离是因为粽叶和粽米的分子间存在 力。
12．（2分）（2023•朝阳）在学校趣味运动会上，小明参加50m托球跑比赛的成绩是10s，他托
球跑的平均速度是 km/h；在接力比赛中，为使接力棒顺利交接，两名运动员应
尽可能做到相对 （选填“静止”或“运动”）。

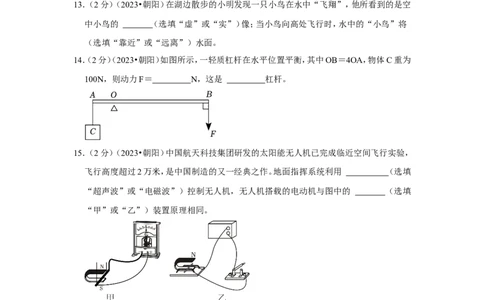

13．（2分）（2023•朝阳）在湖边散步的小明发现一只小鸟在水中“飞翔”，他所看到的是空
中小鸟的 （选填“虚”或“实”）像；当小鸟向高处飞行时，水中的“小鸟”将
（选填“靠近”或“远离”）水面。
14．（2分）（2023•朝阳）如图所示，一轻质杠杆在水平位置平衡，其中OB＝4OA，物体C重为
100N，则动力F＝ N，这是 杠杆。
15．（2分）（2023•朝阳）中国航天科技集团研发的太阳能无人机已完成临近空间飞行实验，
飞行高度超过2万米，是中国制造的又一经典之作。地面指挥系统利用 （选填
“超声波”或“电磁波”）控制无人机，无人机搭载的电动机与图中的 （选填
“甲”或“乙”）装置原理相同。
16．（2分）（2023•朝阳）置于通电螺线管右侧的小磁针静止时，其N极指向如图所示。由此可
知，通电螺线管的右端是 （选填“N极”或“S极”），电流是从 （选
填“A”或“B”）端流入螺线管的。
第3页（共25页）17．（2分）（2023•朝阳）手机移动电源（俗称充电宝）有两个输出端，可以单独为一部手机或
同时为两部手机充电，这两个输出端的连接方式是 联；用移动电源给手机充电时，
手机相当于电路中的 。
18．（2分）（2023•朝阳）“华龙一号”是我国核电走向世界的国家名片，核反应堆内发生的
是核 变。煤、石油、天然气属于 （选填“可再生”或“不可再生”）
能源。
19．（3分）（2023•朝阳）与毛皮摩擦过的橡胶棒能吸引碎纸屑，这是 现象；若毛
皮带正电，则橡胶棒 （选填“得到”或“失去”）电子；通常情况下，橡胶棒是
（选填“导体”或“绝缘体”）。
20．（2分）（2023•朝阳）如图所示，鸡蛋悬浮在盐水中，请作出鸡蛋受力示意图（点O为鸡蛋
的重心）。
22．（5分）（2023•朝阳）如图甲是探究“冰熔化时温度变化规律”的实验装置。
（1）图甲器材合理的安装顺序是 （选填“自下而上”或“自上而下”）。
（2）图乙是根据实验过程中记录的数据绘制的图象，可知冰是 （选填“晶体”
或“非晶体”）；第4分钟时的内能 （选填“大于”、“等于”或“小于”）第
8分钟时的内能。
第4页（共25页）（3）持续加热，烧杯内的水沸腾后试管里的水 （选填“会”或“不会”）沸腾，
理由是 。
23．（5分）（2023•朝阳）某实验小组在“探究凸透镜成像规律”的实验中：
（1）实验前要调整烛焰、透镜和光屏的中心大致在 ，目的是使像成在光屏
的中央。
（2）移动蜡烛和光屏到如图所示位置，光屏上出现了烛焰清晰的像（像未画出），生活中的
（选填“照相机”、“投影仪”或“放大镜”）就是这一成像原理的应用。
（3）实验过程中，小明同学不小心用手指指尖触摸到了凸透镜，这时光屏上
（选填“会”或“不会”）出现指尖的像。
（4）实验一段时间后，蜡烛燃烧变短。要使像仍然成在光屏的中央，应将光屏向
移动。
（5）另外一个实验小组用由几个发光二极管做成的“F”字样的发光体代替蜡烛进行实验，
你认为其好处是 （写出一点即可）。
24．（5分）（2023•朝阳）小明在研究“液体内部的压强”实验中：
（1）如图甲所示，从结构上看，压强计 （选填“属于”或“不属于”）连通器。
（2）他通过比较乙、丙两图可以得出：同种液体， ，压强越大。
（3）若丙图中，探头在水中的深度为5cm时，请你计算该处水的压强为 Pa。
（4）小明还想研究液体内部压强与液体密度的关系，于是他向丙图烧杯中多次加盐水，发
现U形管两侧液面高度差不断的增大，于是得出液体密度越大，压强越大的结论。他的结
论是 （选填“正确”或“错误”）的，理由是 。
25．（6分）（2023•朝阳）某实验小组的同学利用天平和量筒等器材测量一块玉石的密度。
第5页（共25页）（1）把天平放在水平桌面上，将游码调到标尺左端 处，发现指针偏向分度盘
的左侧，此时应向 旋动平衡螺母，使横梁在水平位置平衡。
（2）将玉石放在天平的左盘中，向右盘中加减砝码并调节游码直到横梁恢复在水平位置平
衡。此时，右盘中的砝码和游码的位置如图甲所示，则玉石的质量是 g。
（3）向量筒中加入50mL的水，将玉石浸没在水中，液面的位置如图乙所示，则玉石的密度
是 kg/m3。
（4）同组的同学认为不用砝码，使用天平、两个相同的烧杯、量筒和水（水的密度用
水
表
示）等器材也能测出玉石的密度。请将实验步骤补充完整： ρ
①在两个相同的烧杯中装入等量的水，分别放在已经调平的天平左右两盘中，如图丙所
示；
②将拴好细线的玉石缓慢浸没在左盘烧杯的水中（不接触烧杯底），用量筒向右盘的烧杯
中加水直到横梁在水平位置恢复平衡，记录加水的体积为V ，如图丁所示；
1
③让玉石缓慢沉入到水底，松开细线， 直到横梁再次在水平位置恢
复平衡，记录再次加入水的体积为V ；
2
④玉石密度的表达式为 ＝ （用V
1
、V
2
、
水
表示）。
ρ ρ
第6页（共25页）26．（7分）（2023•朝阳）小红想测量标有“2.5V”字样小灯泡的电功率，从实验室找来了电
源、电压表、电流表、滑动变阻器、开关和导线若干，进行了如下实验。
（1）用笔画线代替导线，将图甲电路连接完整。
（2）检查无误后，闭合开关，发现电流表无示数，小灯泡不亮，电压表示数接近电源电压。
造成这一故障的原因可能是小灯泡 。
（3）排除电路故障后，闭合开关，移动滑片，当小灯泡正常发光时，电流表示数如图乙所示，
则小灯泡的额定功率为 W；接下来她又测量了几组对应的电压值和电流值，
并绘制了小灯泡的I﹣U图象，如图丙所示。
（4）小红认为，利用图甲的装置也可以探究电流与电压的关系。小明认为小红的观点不合
理，理由是 。
（5）小红还想测出另一个额定电压为U额 的小灯泡正常发光时的电阻，在保证电路安全的
前提下，设计了如图丁所示的电路（电源电压恒定大于U额 且未知，滑动变阻器R最大阻
值未知，定值电阻阻值为R ），请将实验步骤补充完整：
0
①闭合S、S ，断开S ，移动滑片P，使电压表示数为 ；
2 1
②闭合S、S ，断开S ，保持滑片P位置不变，读出电压表的示数为U ；
1 2 1
③闭合S、S ，断开S ， ，读出电压表的示数为U ；
1 2 2
④小灯泡正常发光时的电阻R
L
＝ （用U
1
、U
2
、U额 、R
0
表示）。
27．（8分）（2023•朝阳）某无人驾驶汽车空载静止时对水平地面的压强为3×105Pa，轮胎与地
面总接触面积为0.04m2。当汽车在以20m/s的速度匀速直线行驶时，功率为23kW，求：
（1）汽车空载时的重力是多少？
（2）当汽车以20m/s的速度匀速直线行驶时，所受的阻力是多少？
（3）当汽车以20m/s的速度匀速直线行驶100km时，汽车牵引力做功多少？若燃烧了
10kg汽油，则发动机的效率是多少？（汽油热值q＝4.6×107J/kg）
28．（9分）（2023•朝阳）彤彤家里有一台电热锅，它的一些参数如表中所示，加热功率有高、
第7页（共25页）低两个挡位，其内部简化电路如图甲所示。
额定电压 220V
加热电阻R 55
1
加热电阻R 44Ω
2
Ω
（1）电热锅在高挡位工作时的额定功率是多大？
（2）若将锅中0.5L的水从23℃加热到100℃，水吸收多少热量？
（3）上述加热水的过程中，不计热量损失，电热锅高挡位需正常工作多长时间？
（4）爱动脑的彤彤把原电热锅内部简化电路设计成如图乙所示，也有高、低两个挡位。已
知该电热锅允许通过的最大电流为8A，请判断乙图电路是否合理，并通过计算说明原因。
第8页（共25页）2023年辽宁省朝阳市中考物理试卷
参考答案与试题解析
第Ⅰ卷一、选择题（1-8小题为单选题，每小题2分，9-10小题为多选题，每小题2分，对于多
选题，错选、漏选、多选不得分）
1．（2分）（2023•朝阳）编钟是我国春秋战国时期的乐器。下列说法正确的是（ ）
A．悠扬的编钟声是由钟的振动产生的
B．大小不同的编钟振幅相同时，发出声音的音调相同
C．敲钟时，用力越大钟声在空气中的传播速度越大
D．通过钟声能判断钟是否破损，利用了声波可以传递能量
【解答】解：A．敲击钟时发出的声音是由钟振动而产生的，故A正确；
B．大小不同的钟振动幅度相同时，发声的响度相同、音调不同，故B错误；
C．敲钟时，用力越大，钟声的响度越大，而响度不同的钟声在空气中的传播速度是相同的，
故C错误；
D．通过钟声能判断钟是否破损是利用了声音可以传递信息，故D错误。
故选：A。
2．（2分）（2023•朝阳）夏季，我们漫步大凌河畔。下列关于光现象说法正确的是（ ）
A．河水看起来比实际浅是由光的直线传播形成的
B．桥在水中的倒影是由光的折射形成的
C．绿光是色光的三原色之一
D．柳树的影子是由光的反射形成的
【解答】解：A、池水看起来比实际浅，是因为光从水中斜射入空气中时发生了折射，故A
错误；
B、桥在水中的倒影属于平面镜成像，是由于光的反射形成的，故B错误；
C、色光的三原色是红、绿、蓝，因此绿光是色光的三原色之一，故C正确；
D、柳树的影子是由于光的直线传播，故D错误。
故选：C。
3．（2分）（2023•朝阳）下列物态变化中，需要吸热的是（ ）
A．初春，湖面上冰化成水 B．夏天，山顶上形成薄雾
C．秋天，草叶上形成露珠 D．严冬，树枝上出现雾凇
第9页（共25页）【解答】解：A．湖面上的冰，熔化成水，需要吸收热量，故A符合题意；
B．山顶上形成薄雾是水蒸气液化形成的小水滴，液化需要放热，故B不符合题意；
C．草叶上形成露珠是水蒸气液化形成的小水滴，液化需要放热，故C不符合题意；
D．树枝上的雾凇是空气中的水蒸气凝华形成的，凝华需要放出热量，故D不符合题意。
故选：A。
4．（2分）（2023•朝阳）“每天锻炼一小时，幸福生活一辈子”，适度运动有利于身体健康。下
列关于运动的说法正确的是（ ）
A．人在跑步时有惯性，停下来后惯性消失
B．踢球时，在地面上滚动的足球如果所受外力全部消失将保持静止
C．打篮球时，篮球撞击篮板后反弹回来说明了力能改变物体的运动状态
D．人登山时，大气压随着海拔高度的升高而增大
【解答】解：A、一切物体都有惯性，人在跑步时有惯性，停下来惯性不会消失，故A错误；
B．在地面上滚动的足球是运动的，如果所受外力全部消失将做匀速直线运动，故B错误；
C．打篮球时，篮球撞击篮板后反弹是因为力能改变物体的运动状态，故C正确；
D．在登山过程中，大气压随着海拔高度升高而减小，故D错误。
故选：C。
5．（2分）（2023•朝阳）下列实例中，为了减小摩擦的是（ ）
A．鞋底和轮胎上都有凹凸不平的花纹
B．骑自行车刹车时用力捏车闸
C．下大雪后，在结冰的路面上撒煤渣
D．定期给机器的转动轴加润滑油
【解答】解：A、鞋底和轮胎上都有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗
糙程度来增大摩擦力，故A不合题意。
B、骑自行车刹车时用力捏车闸，是在接触面粗糙程度一定时，通过增大压力来增大摩擦
力，故B不合题意。
C、下大雪后，在结冰的路面上撒煤渣，是在压力一定时，通过增大接触面的粗糙程度来增
大摩擦力，故C不合题意。
D、定期给机器的转动轴加润滑油，是通过使接触面脱离的方法减小摩擦力，故D符合题
意。
故选：D。
6．（2分）（2023•朝阳）如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P由中
第10页（共25页）点向左端滑动过程中，下列说法中正确的是（ ）
A．电流表A 的示数变大
1
B．电流表A 的示数不变
2
C．电压表V的示数变大
D．电压表V示数和电流表A 示数的比值变大
2
【解答】解：由电路图可知，R 与R 并联，电压表测电源两端的电压，电流表A 测R 支路
1 2 2 1
的电流，电流表A 测干路电流；
1
因电源电压恒定，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R 的电流不变，即电流
1
表A 的示数不变，所以电压表V示数与电流表A 示数比值不变；
2 2
将滑动变阻器的滑片P由中点向左端滑动过程中，变阻器接入电路中的电阻变大，由I＝
可知通过R 的电流变小；
2
因并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A 的示数变
1
小；
综上所述，B正确。
故选：B。
7．（2分）（2023•朝阳）关于家庭电路及安全用电，下列说法正确的是（ ）
A．电能表应该安装在保险装置之后
B．控制电灯的开关应该接在零线和电灯之间
C．用试电笔辨别火线和零线时，手指千万不要碰到笔尖
D．发现有人触电，应马上用手将其拉开
【解答】解：
A、家庭电路组成的先后顺序为：进户线、电能表、总开关、保险装置、开关、用电器、插座
第11页（共25页）等，故A错误；
B、控制电灯的开关必须连接在火线和电灯之间，开关断开时，电灯不带电，故B错误；
C、使用试电笔时，不能用手接触试电笔前端的金属体，这样会造成人身触电事故，故C正
确；
D、有人触电时，应立即切断电源或用绝缘体把人拉开，用手将其拉开时，施救者会发生触
电事故，故D错误。
故选：C。
8．（2分）（2023•朝阳）警用无人电动巡逻车能实现自动测温、喷洒消毒液、自动报警等功能。
下列说法正确的是（ ）
A．巡逻车通过接收人体辐射的紫外线测温
B．巡逻车匀速行驶喷洒消毒液过程中，动能不变
C．巡逻车搭载的电动机工作时将机械能转化为电能
D．巡逻车上的LED指示灯由半导体材料制成
【解答】解：A、测温仪远距测温时，是通过接收人体辐射的红外线实现的，故A错误；
B、巡逻车匀速行驶喷洒消毒液过程中，速度不变，但是由于质量变小，消毒车的动能减小，
故B错误；
C、机器人巡逻进行广播宣传，说明声音的传播需要介质，故C错误；
D、巡逻车上的LED指示灯由半导体材料制成，故D正确。
故选：D。
（多选）9．（3分）（2023•朝阳）如图所示，用40N的拉力F沿水平方向拉绳子的一端，使重
500N的物体A以0.2m/s的速度沿水平地面向左匀速直线运动了10s。已知滑轮组的机械
效率为80%，则此过程中，下列说法正确的是（ ）
A．绳子自由端移动的距离为6m
B．物体A受到的摩擦力为90N
C．拉力F做的功为240J
D．拉力F的功率为19.2W
【解答】解：A、由v＝ 可得物体移动的距离：s物 ＝v物t＝0.2m/s×10s＝2m，
第12页（共25页）由图知，n＝3，绳子自由端移动的距离：s＝ns物 ＝3×2m＝6m，故A正确；
BCD、拉力做的总功：W总 ＝Fs＝40N×6m＝240J，故C正确；
拉力做功的功率：
P＝ ＝ ＝24W，故D错误；
由 ＝ 可知拉力做的有用功：
η
W有 ＝ W总 ＝80%×240J＝192J，
由W有η用 ＝fs物 可知，物体与地面间的滑动摩擦力：
f＝ ＝ ＝96N，故B错误。
故选：AC。
第Ⅱ卷二、非选择题
11．（2分）（2023•朝阳）“端午浓情，粽叶飘香”，粽叶飘香是 扩散 现象，粽叶很难剥离
是因为粽叶和粽米的分子间存在 引 力。
【解答】解：根据分子热运动，“端午浓情，粽叶飘香”，粽叶飘香是扩散现象，粽叶很难剥
离是因为粽叶和粽米的分子间存在引力。
故答案为：扩散；引。
12．（2分）（2023•朝阳）在学校趣味运动会上，小明参加50m托球跑比赛的成绩是10s，他托
球跑的平均速度是 1 8 km/h；在接力比赛中，为使接力棒顺利交接，两名运动员应尽
可能做到相对 静止 （选填“静止”或“运动”）。
【解答】解：小明参加50m托球跑比赛的成绩是10s，则他托球跑的平均速度是v＝ ＝
＝5m/s＝5×3.6km/h＝18km/h；
交接棒时，以一个运动员为参照物，另一个运动员是静止的，易于传递接力棒。
故答案为：18；静止。
13．（2分）（2023•朝阳）在湖边散步的小明发现一只小鸟在水中“飞翔”，他所看到的是空
中小鸟的 虚 （选填“虚”或“实”）像；当小鸟向高处飞行时，水中的“小鸟”将
远离 （选填“靠近”或“远离”）水面。
第13页（共25页）【解答】解：
平静的湖面相当于一个平面镜，在水中飞翔的“小鸟”是小鸟经水面成的像，是由于光的
反射形成的虚像；在水中飞翔的“小鸟”是小鸟经平面镜成的像，像与物到平面镜的距离
相等，当小鸟向高处飞行时，水中的“小鸟”将远离水面。
故答案为：虚；远离。
14．（2分）（2023•朝阳）如图所示，一轻质杠杆在水平位置平衡，其中OB＝4OA，物体C重为
100N，则动力F＝ 2 5 N，这是 省力 杠杆。
【解答】解：已知OB＝4OA，物体C重为100N，根据杠杆平衡条件可得：
F ×OA＝F×OB，即F＝ ＝ ＝25N；
C
由题知，O为支点，因为OB＝4OA，动力臂大于阻力臂，此杠杆为省力杠杆。
故答案为：25；省力。
15．（2分）（2023•朝阳）中国航天科技集团研发的太阳能无人机已完成临近空间飞行实验，
飞行高度超过2万米，是中国制造的又一经典之作。地面指挥系统利用 电磁波 （选填
“超声波”或“电磁波”）控制无人机，无人机搭载的电动机与图中的 乙 （选填
“甲”或“乙”）装置原理相同。
【解答】解：地面指挥系统利用电磁波控制无人机，无人机搭载的电动机与图中的乙装置
原理相同，甲是电磁感应的实验装置，发电机是利用该原理制成的，乙是通电导体在磁场
中受到力的作用，电动机是利用该原理制成的。
故答案为：电磁波；乙。
16．（2分）（2023•朝阳）置于通电螺线管右侧的小磁针静止时，其N极指向如图所示。由此可
知，通电螺线管的右端是 S 极 （选填“N极”或“S极”），电流是从 B （选填
“A”或“B”）端流入螺线管的。
第14页（共25页）【解答】解：由图可知，小磁针的磁极为：左侧为N极，右侧为S极，根据异名磁极相互吸引，
则可知螺线管的磁极为：左侧为N极，右侧为S极，则根据安培定则可知，电流是从B端
流入螺线管的。
故答案为：S极；B。
17．（2分）（2023•朝阳）手机移动电源（俗称充电宝）有两个输出端，可以单独为一部手机或
同时为两部手机充电，这两个输出端的连接方式是 并 联；用移动电源给手机充电时，
手机相当于电路中的 用电器 。
【解答】解：某手机移动电源有两个输出端，通过电源线可以单独或同时为手机充电，则这
两个输出端的连接方式是并联；用移动电源为手机充电时，手机相当于电路中的用电器，
因为手机消耗电能。
故答案为：并；用电器。

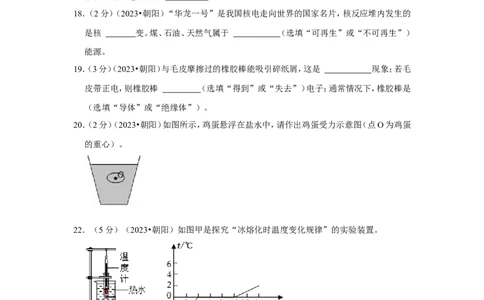

18．（2分）（2023•朝阳）“华龙一号”是我国核电走向世界的国家名片，核反应堆内发生的
是核 裂 变。煤、石油、天然气属于 不可再生 （选填“可再生”或“不可再生”）
能源。
【解答】解：由于核裂变比较容易控制，而核聚变不容易控制，所以目前我国核电站的核反
应堆中发生的是可以控制的核裂变来释放能量的；煤、石油和天然气等是短期内不能从自
然界得到补充的能源，属于不可再生能源。
故答案为：裂；不可再生。
19．（3分）（2023•朝阳）与毛皮摩擦过的橡胶棒能吸引碎纸屑，这是 摩擦起电 现象；若
毛皮带正电，则橡胶棒 得到 （选填“得到”或“失去”）电子；通常情况下，橡胶棒
是 绝缘体 （选填“导体”或“绝缘体”）。
【解答】解：与毛皮摩擦过的橡胶棒能吸引碎纸屑，这是摩擦起电现象；若毛皮带正电，则
橡胶棒得到电子而带负电；通常情况下，橡胶棒不容易导电，是绝缘体。
故答案为：摩擦起电；得到；绝缘体。
20．（2分）（2023•朝阳）如图所示，鸡蛋悬浮在盐水中，请作出鸡蛋受力示意图（点O为鸡蛋
的重心）。
第15页（共25页）【解答】解：鸡蛋悬浮在盐水中，受到重力和浮力的作用，并且这两个力大小相等、方向相
反，是一对平衡力，从鸡蛋重心开始，分别沿竖直向下和竖直向上的方向画一条有向线段，
并分别用G和F浮 表示，注意两条线段长度要相等。如图所示：
22．（5分）（2023•朝阳）如图甲是探究“冰熔化时温度变化规律”的实验装置。
（1）图甲器材合理的安装顺序是 自下而上 （选填“自下而上”或“自上而下”）。
（2）图乙是根据实验过程中记录的数据绘制的图象，可知冰是 晶体 （选填“晶体”
或“非晶体”）；第4分钟时的内能 小于 （选填“大于”、“等于”或“小于”）第8
分钟时的内能。
（3）持续加热，烧杯内的水沸腾后试管里的水 不会 （选填“会”或“不会”）沸腾，
理由是 烧杯中的水沸腾后，温度不再升高，试管中的水温能达到沸腾的温度，但不能继
续吸热，所以不会沸腾 。
【解答】解：（1）酒精灯加热时用外焰加热，要先放酒精灯，根据外焰的高度确定石棉网的
高度，再放烧杯，确定试管的高度，最后放入温度计，根据自下而上的顺序安装；
（2）由图像知冰有固定的熔点，所以说冰是晶体；
由图乙可知，随着时间的增长，物体吸热越多，内能越大，故在4分钟时具有的内能小于在
8分钟时的内能；
第16页（共25页）（3）烧杯中的水沸腾后，温度不再升高，试管中的水温能达到沸腾的温度，但不能继续吸
热，所以不会沸腾。
故答案为：（1）自下而上；（2）晶体；小于；（3）不会；烧杯中的水沸腾后，温度不再升高，试
管中的水温能达到沸腾的温度，但不能继续吸热，所以不会沸腾。
23．（5分）（2023•朝阳）某实验小组在“探究凸透镜成像规律”的实验中：
（1）实验前要调整烛焰、透镜和光屏的中心大致在 同一高度 ，目的是使像成在光
屏的中央。
（2）移动蜡烛和光屏到如图所示位置，光屏上出现了烛焰清晰的像（像未画出），生活中的
投影仪 （选填“照相机”、“投影仪”或“放大镜”）就是这一成像原理的应用。
（3）实验过程中，小明同学不小心用手指指尖触摸到了凸透镜，这时光屏上 不会 （选
填“会”或“不会”）出现指尖的像。
（4）实验一段时间后，蜡烛燃烧变短。要使像仍然成在光屏的中央，应将光屏向 上 移
动。
（5）另外一个实验小组用由几个发光二极管做成的“F”字样的发光体代替蜡烛进行实验，
你认为其好处是 可以增加物体的亮度，使成像更清晰 （写出一点即可）。
【解答】解：（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，为了使像成在光屏
的中央，应该调整烛焰、透镜和光屏的中心大致在同一高度；
（2）由图可知，此时物距小于像距，凸透镜成倒立、放大的实像，应用为投影仪；
（3）用手指指尖触摸到了凸透镜，手指处于凸透镜的1倍焦距以内，故此时成虚像，不能
成在光屏上，所以在光屏上不能看到手指尖的像；
（4）蜡烛变短了，光屏上的像会向上移动，要使像成在光屏的中央，根据过光心不改变方
向，凸透镜向下移动，或光屏向上移动；
（5）发光二极管比烛焰的亮度更大、更环保，更容易看出倒立实像不仅是上下相反、而且
是左右相反；同时蜡烛燃烧有火焰，不如发光二极管安全；火焰在有风的时候会晃动，同
时蜡烛会越烧越短，而二极管不会。
故答案为：（1）同一高度；（2）投影仪；（3）不会；（4）上；（5）可以增加物体的亮度，使成像
更清晰。
第17页（共25页）24．（5分）（2023•朝阳）小明在研究“液体内部的压强”实验中：
（1）如图甲所示，从结构上看，压强计 不属于 （选填“属于”或“不属于”）连通器。
（2）他通过比较乙、丙两图可以得出：同种液体， 深度越大 ，压强越大。
（3）若丙图中，探头在水中的深度为5cm时，请你计算该处水的压强为 50 0 Pa。
（4）小明还想研究液体内部压强与液体密度的关系，于是他向丙图烧杯中多次加盐水，发
现U形管两侧液面高度差不断的增大，于是得出液体密度越大，压强越大的结论。他的结
论是 错误 （选填“正确”或“错误”）的，理由是 没有控制液体的深度相同 。
【解答】解：（1）液体压强计的左端是密闭的，所以不属于连通器；
（2）比较乙、丙两图可知，液体密度相同，丙中探头深度大，U形管两管液面的高度差大，
液体压强也大，故可以得出的结论是：同种液体，深度越大，液体压强越大；
（3）探头在水中的深度为5cm时的压强是：p＝ gh＝1×103kg/m3×10N/kg×0.05m＝500Pa；
（4）向丙图烧杯中多次加盐水，改变了液体密度ρ的同时也改变了液体深度，故错误，理由
是没有控制液体的深度相同。
故答案为：（1）不属于；（2）深度越大；（3）500；（4）错误；没有控制液体的深度相同。
25．（6分）（2023•朝阳）某实验小组的同学利用天平和量筒等器材测量一块玉石的密度。
第18页（共25页）（1）把天平放在水平桌面上，将游码调到标尺左端 零刻度线 处，发现指针偏向分度
盘的左侧，此时应向 右 旋动平衡螺母，使横梁在水平位置平衡。
（2）将玉石放在天平的左盘中，向右盘中加减砝码并调节游码直到横梁恢复在水平位置平
衡。此时，右盘中的砝码和游码的位置如图甲所示，则玉石的质量是 32. 2 g。
（3）向量筒中加入50mL的水，将玉石浸没在水中，液面的位置如图乙所示，则玉石的密度
是 2.3×1 0 3 kg/m3。
（4）同组的同学认为不用砝码，使用天平、两个相同的烧杯、量筒和水（水的密度用
水
表
示）等器材也能测出玉石的密度。请将实验步骤补充完整： ρ
①在两个相同的烧杯中装入等量的水，分别放在已经调平的天平左右两盘中，如图丙所
示；
②将拴好细线的玉石缓慢浸没在左盘烧杯的水中（不接触烧杯底），用量筒向右盘的烧杯
中加水直到横梁在水平位置恢复平衡，记录加水的体积为V ，如图丁所示；
1
③让玉石缓慢沉入到水底，松开细线， 用量筒继续向烧杯中加水 直到横梁再次在水
平位置恢复平衡，记录再次加入水的体积为V ；
2
第19页（共25页）④玉石密度的表达式为 ＝ （用V
1
、V
2
、
水
表示）。
ρ ρ
【解答】解：（1）使用天平之前，首先把天平放在水平桌面上，游码移到标尺左端的零刻度
线处，由题意可知，发现指针偏向分度盘的左侧，所以平衡螺母向右调节，使天平平衡；
（2）由图甲可知，天平的分度值为0.2g，则玉石的质量：m＝20g+10g+2.2g＝32.2g；
（3）玉石的体积等于量筒中水增加的体积：V＝64mL﹣50mL＝14mL＝14cm3，
玉石的密度： ＝ ＝ ＝2.3g/cm3＝2.3×103kg/m3；
ρ
（4）②将拴好细线的玉石缓慢浸没在左盘烧杯的水中（不接触烧杯底），用量筒向右盘的
烧杯中加水直到横梁在水平位置恢复平衡，记录加水的体积为V ，此时天平两侧的重力
1
大小相等，右侧增加的水的重力等于玉石排开水的重力，
由阿基米德原理可知，将拴着细线的吊坠浸没在左盘烧杯的水中时，玉石受到的浮力：
F浮 ＝G排水 ＝m排水g＝ 水V
1
g，
因为F浮 ＝ 液gV排 ， ρ
所以有 液ρgV排 ＝ 水V
1
g，
即V排 ＝ρV
1
， ρ
因为此时玉石浸没在水中，所以玉石的体积：V＝V排 ＝V
1
，
③让玉石缓慢沉入到水底，松开细线，用量筒继续向烧杯中加水直到横梁再次在水平位
置恢复平衡，记录再次加入水的体积为V ，此时天平两侧的重力大小相等，右侧增加的水
2
的重力等于玉石的重力，
则玉石的重力：G＝G水 ＝m水g＝ 水gV水 ＝ 水g（V
1
+V
2
），
ρ ρ
玉石的质量：m＝ ＝ ＝ 水 （V 1 +V 2 ），
ρ
玉石的密度： ＝ ＝ 。
ρ
故答案为：（1）零刻度线；右（ 2）32.2；（ 3）2.3×103；（4）③用量筒继续向烧杯中加水；④
。
第20页（共25页）26．（7分）（2023•朝阳）小红想测量标有“2.5V”字样小灯泡的电功率，从实验室找来了电
源、电压表、电流表、滑动变阻器、开关和导线若干，进行了如下实验。
（1）用笔画线代替导线，将图甲电路连接完整。
（2）检查无误后，闭合开关，发现电流表无示数，小灯泡不亮，电压表示数接近电源电压。
造成这一故障的原因可能是小灯泡 断路 。
（3）排除电路故障后，闭合开关，移动滑片，当小灯泡正常发光时，电流表示数如图乙所示，
则小灯泡的额定功率为 0.7 5 W；接下来她又测量了几组对应的电压值和电流值，并
绘制了小灯泡的I﹣U图象，如图丙所示。
（4）小红认为，利用图甲的装置也可以探究电流与电压的关系。小明认为小红的观点不合
理，理由是 灯丝电阻随温度的变化而变化 。
（5）小红还想测出另一个额定电压为U额 的小灯泡正常发光时的电阻，在保证电路安全的
前提下，设计了如图丁所示的电路（电源电压恒定大于U额 且未知，滑动变阻器R最大阻
值未知，定值电阻阻值为R ），请将实验步骤补充完整：
0
①闭合S、S 2 ，断开S 1 ，移动滑片P，使电压表示数为 U 额 ；
②闭合S、S ，断开S ，保持滑片P位置不变，读出电压表的示数为U ；
1 2 1
③闭合S、S ，断开S ， 滑片移动到最左端 ，读出电压表的示数为U ；
1 2 2
④小灯泡正常发光时的电阻R
L
＝ （用U
1
、U
2
、U额 、R
0
表示）。
【解答】解：（1）测量标有“2.5V”字样小灯泡的电功率时，电压表与小灯泡并联接入电路
中，如下所示：
第21页（共25页）（2）电流表无示数，灯泡不亮，说明电路是断路，电压表示数接近电源电压，说明与电压表
并联部分以外的电路是通路，故造成这一现象的原因可能是小灯泡断路；
（3）图中电流表选用小量程，分度值为0.02A，示数为0.3A，则小灯泡的额定功率是：P＝
UI＝2.5V×0.3A＝0.75W；
（4）探究电流与电压的关系时，需要控制与电压表并联的电阻的阻值不变，根据图丙可知，
小灯泡灯丝的电阻是变化的，所以不能完成实验探究；
（5）①闭合S、S
2
，断开S
1
，移动滑片P，使电压表示数为U额 ，此时灯泡正常发光；
②闭合S、S ，断开S ，保持滑片P位置不变，读出电压表的示数为U ，根据欧姆定律可知，
1 2 1
此时电路中的电流为：I＝ ；
③闭合S、S ，断开S ，滑片移动到最左端，此时电压表测量的是电源电压，读出电压表的
1 2
示数为U ，则电源电压为U ；
2 2
④②中滑动变阻器两端的电压为：U滑 ＝U
2
﹣U
1
；则滑动变阻器接入电路中的阻值为：R
滑U '＝ ＝ ＝ R 0 ；
①中滑动变阻器两端的电压为：U'滑 ＝U
2
﹣U额 ；此时电路中的电流为：I'＝ ；
则小灯泡正常发光时的电阻R ＝ ＝ ＝ 。
L
第22页（共25页）故答案为：（1）见解析；（2）断路；（3）0.75；（4）灯丝电阻随温度的变化而变化；（5）U额 ；滑
片移动到最左端； 。
27．（8分）（2023•朝阳）某无人驾驶汽车空载静止时对水平地面的压强为3×105Pa，轮胎与地
面总接触面积为0.04m2。当汽车在以20m/s的速度匀速直线行驶时，功率为23kW，求：
（1）汽车空载时的重力是多少？
（2）当汽车以20m/s的速度匀速直线行驶时，所受的阻力是多少？
（3）当汽车以20m/s的速度匀速直线行驶100km时，汽车牵引力做功多少？若燃烧了
10kg汽油，则发动机的效率是多少？（汽油热值q＝4.6×107J/kg）
【解答】解：（1）根据 p＝ 可知汽车空载静止时对水平地面的压力 F＝pS＝
3×105Pa×0.04m2＝1.2×104N，
则汽车的重力G＝F＝1.2×104N；
（2）当汽车以20m/s的速度沿直线匀速行驶时，处于平衡状态，所受阻力和牵引力大小相
等，
根据P＝ ＝ ＝Fv可知汽车所受阻力f＝F牵 ＝ ＝ ＝1150N；
（3）当汽车以 20m/s 的速度沿直线匀速行驶 100km 时，牵引力做功 W＝F 牵s＝
1150N×100×103m＝1.15×108J，
10kg汽油完全燃烧放出的热量Q放 ＝qm＝4.6×107J/kg×10kg＝4.6×108J，
发动机的效率 ＝ ＝ ×100%＝25%。
η
答：（1）汽车的重力是1.2×104N；
（2）所受到的阻力是1150N；
（3）汽车牵引力做功1.15×108J，发动机的效率是25%。
28．（9分）（2023•朝阳）彤彤家里有一台电热锅，它的一些参数如表中所示，加热功率有高、
低两个挡位，其内部简化电路如图甲所示。
额定电压 220V
加热电阻R 55
1
Ω
第23页（共25页）加热电阻R 44
2
Ω
（1）电热锅在高挡位工作时的额定功率是多大？
（2）若将锅中0.5L的水从23℃加热到100℃，水吸收多少热量？
（3）上述加热水的过程中，不计热量损失，电热锅高挡位需正常工作多长时间？
（4）爱动脑的彤彤把原电热锅内部简化电路设计成如图乙所示，也有高、低两个挡位。已
知该电热锅允许通过的最大电流为8A，请判断乙图电路是否合理，并通过计算说明原因。
【解答】解：（1）由图甲可知，当双触点开关置于1时，R 、R 串联，根据串联电路的电阻特
1 2
点可知，此时电路中的总电阻最大，由P＝ 可知，电路中的总功率最小，电热锅处于低
温挡；
当双触点开关置于2时，置于R 工作，电路中的总电阻最小，总功率最大，电热锅处于高
2
温挡；
电热锅在高挡位工作时的额定功率：P高 ＝ ＝ ＝1100W；
（2）电热锅中满壶水的体积V＝0.5L＝0.5dm3＝0.5×10﹣3m3，
由 ＝ 可知，水的质量：m＝ V＝1.0×103kg/m3×0.5×10﹣3m3＝0.5kg，
ρ ρ
水吸收的热量：Q吸 ＝cm（t﹣t
0
）＝4.2×103J（/ kg•℃）×0.5kg×（100℃﹣23℃）＝1.617×105J；
（3）不计热量损失，电热锅消耗的电能：W＝Q吸 ＝1.617×105J，
由P＝ 可知，电热锅高挡位需正常工作的时间：t′＝ ＝ ＝147s；
（4）由图乙可知，当双触点开关置于2时，R 、R 并联，根据并联电路的电阻特点可知，此
1 2
时电路中的电阻最小，由P＝ 可知，电路中的总功率最大，电热锅处于高温挡，
根据并联电路的电流特点和欧姆定律可知，高温挡工作时干路中的总电流：I＝ + ＝
第24页（共25页）+ ＝9A＞8A，
由于乙图中高温挡工作时干路上的总电流大于该电热锅允许通过的最大电流，所以乙图
电路不合理。
答：（1）电热锅在高挡位工作时的额定功率是1100W；
（2）将锅中0.5L的水从23℃加热到100℃，水吸收的热量为1.617×105J；
（3）不计热量损失，电热锅高挡位需正常工作的时间为147s；
（4）由于乙图中高温挡工作时干路上的总电流大于该电热锅允许通过的最大电流，所以乙
图电路不合理。
第25页（共25页）
