2023年辽宁省鞍山市中考物理试卷
一、选择题（本题包括14个小题，共32分，其中1～10题为单选题，每题2分；11～14题为多
选题，每题3分，每题选对但不全的得1分，有错选的不得分）注意：第1～10小题每题只有
一个选项符合题意，第11～14小题中每题至少有两个选项符合题意。
1．（2分）（2023•鞍山）下列数据中，最接近实际的是（ ）
A．适宜淋浴的水温约为40℃
B．学生书桌的高度约为1.7m
C．一张物理试卷的质量约为50g
D．中学生正常步行的速度约为9m/s

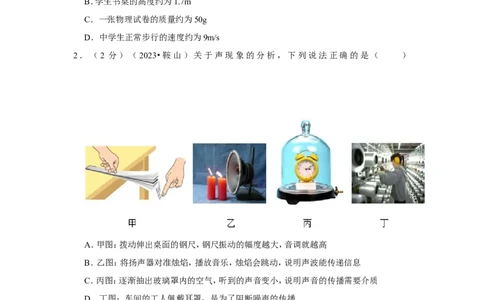

2．（2 分）（2023•鞍山）关于声现象的分析，下列说法正确的是（ ）
A．甲图：拨动伸出桌面的钢尺，钢尺振动的幅度越大，音调就越高
B．乙图：将扬声器对准烛焰，播放音乐，烛焰会跳动，说明声波能传递信息
C．丙图：逐渐抽出玻璃罩内的空气，听到的声音变小，说明声音的传播需要介质
D．丁图：车间的工人佩戴耳罩，是为了阻断噪声的传播
3．（2分）（2023•鞍山）下列光现象在生活生产中的应用，利用了光的直线传播的是（ ）
A． 用放大镜观察物体
第1页（共38页）B． 用太阳灶烧水
C． 用日晷判断时间
D． 用镜子画脸谱
4．（2分）（2023•鞍山）物态变化让物质世界多姿多彩。关于物态变化，下列说法正确的是（
）
A．樟脑丸变小是汽化现象
B．清晨，树叶上出现的露是液化现象
C．秋天，地面上出现的霜是凝固现象
D．湿衣服被晒干是升华现象
5．（2分）（2023•鞍山）关于能源、信息和材料，下列说法正确的是（ ）
A．LED灯核心元件的主要材料是半导体
B．水能、风能发电是不可再生能源的利用
C．用超导材料制成的电炉丝可以提高电炉的加热效率
D．光纤通信是利用光在光导纤维中多次折射传输信息的
6．（2分）（2023•鞍山）关于压强在生活中的应用，下列说法正确的是（ ）
A．篆刻刀的刀口做得很锋利，是通过增大压力来增大压强
B．排水管的U形“反水弯”是利用连通器原理
C．用注射器将药液注入肌肉是利用大气压强实现的
D．高压锅是利用液体的沸点随着气压的增大而降低来工作的
7．（2分）（2023•鞍山）取两个相同的验电器甲和乙（如图），使甲带负电，乙不带电，下列分析
第2页（共38页）正确的是（ ）
A．甲验电器带负电是因为它得到了原子
B．甲验电器的金属箔片张开是由于异种电荷相互排斥
C．用橡胶棒连接两金属球，金属箔片的张角都会发生改变
D．用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲
8．（2分）（2023•鞍山）发电机的发明使人们大量使用电能成为可能，对人类社会的发展影响
深远。下列各图中能反映发电机工作原理的是（ ）
A． B．
C． D．
9．（2分）（2023•鞍山）关于安全用电，下列说法正确的是（ ）
A．用铜线代替保险丝更安全
B．洗衣机、电冰箱应使用两孔插座
C．遇到有人触电，应立即用手将他拉离带电体
D．当试电笔的笔尖接触电线时，绝不允许用手再接触金属笔尖
10．（2分）（2023•鞍山）如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P
向右缓慢移动，下列分析判断正确的是（ ）
第3页（共38页）A．电流表A 和电流表A 示数均变小
1 2
B．电压表V与电流表A 的示数乘积变大
2
C．电流表A与电流表A 的示数之差保持不变
1
D．电压表V与电流表A 的示数之比保持不变
1

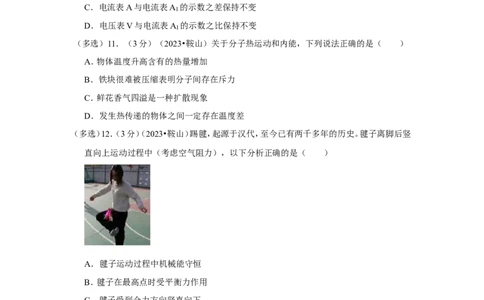

（多选）11．（3分）（2023•鞍山）关于分子热运动和内能，下列说法正确的是（ ）
A．物体温度升高含有的热量增加
B．铁块很难被压缩表明分子间存在斥力
C．鲜花香气四溢是一种扩散现象
D．发生热传递的物体之间一定存在温度差
（多选）12．（3分）（2023•鞍山）踢毽，起源于汉代，至今已有两千多年的历史。毽子离脚后竖
直向上运动过程中（考虑空气阻力），以下分析正确的是（ ）
A．毽子运动过程中机械能守恒
B．毽子在最高点时受平衡力作用
C．毽子受到合力方向竖直向下
D．若所受外力消失，毽子将做匀速直线运动
（多选）13．（3分）（2023•鞍山）如图所示，水平桌面上两个质量相等的圆柱形薄壁容器甲、乙，
底面积S甲 ：S乙 ＝2：1，分别装入两种不同液体，A、B是两个完全相同的物体。A静止时有
体积露出液面，B用细线拴在容器底部且B对细线有拉力。已知液面相平，液体对容器
底的压力相等，下列说法中正确的是（ ）
第4页（共38页）A．两物体受的浮力F ＜F
A B
B．两液体对容器底的压强p甲 ＜p乙
C．两容器对桌面的压力F甲 ＜F乙
D．若将B下方的细线剪断，则静止时B将有 体积露出液面
（多选）14．（3分）（2023•鞍山）如图甲所示电路中，电源电压不变，灯泡L标有“6V，3W”
字样（灯丝电阻不变），R ＝12 。闭合开关S，断开开关S 、S ，滑片P从b端向右滑到某
0 1 2
一位置c时（图中未标出），灯泡Ω恰好正常发光；保持滑片P的位置不变，同时闭合开关S、
S 和S ，滑片P从c向左滑到b端。两次电流表A的示数I随滑动变阻器阻值R变化情况
1 2
如图乙所示，则下列说法正确的是（ ）
A．灯泡的电阻为12
B．电源电压为9V Ω
C．滑动变阻器的最大电阻为18
D．当S、S
1
和S
2
都闭合时，调节Ω滑片P，电路消耗总功率的最小值为20W
二、填空题（每空1分，共24分）
15．（3分）（2023•鞍山）汽车两侧的后视镜是 （选填“平面镜”、“凸面镜”或
“凹面镜”）。如图甲，轿车司机从右后视镜中观察到一辆越野车，下一时刻越野车在后
视镜中的位置如图乙所示，越野车相对于轿车是 （选填“运动”或“静止”）
的，后视镜中越野车的像是光的 形成的。
第5页（共38页）16．（3分）（2023•鞍山）在雨后有时能看到五颜六色的彩虹，彩虹是光的 现象；彩
色电视机屏幕上多彩的画面是由红、 、蓝三种色光混合而成的；光在真空中的传播
速度为 m/s。
17．（3分）（2023•鞍山）核电站通过核反应堆中的核 （选填“聚变”或“裂变”）
来加热水，将核能转化为水蒸气的 能，再通过汽轮机转化为机械能，最后带动发
电机转动转化为电能，电能属于 （选填“一次”或“二次”）能源。
18．（2分）（2023•鞍山）用手将边长为0.1m，质量为0.4kg的正方体浸没在水中，将手放开瞬
间它受到的浮力为 N，当物体静止时，它的下表面受到水的压强为
Pa。（g取10N/kg）
19．（3分）（2023•鞍山）在探究“电磁铁的磁性强弱与哪些因素有关”的实验中，小聪连接
了如图所示的电路，电磁铁A端放有一小磁针，闭合开关，小磁针 （选填“顺”
或“逆”）时针转动，向右移动滑动变阻器的滑片，电磁铁磁性 （选填“增
强”、“减弱”或“不变”）。电磁铁磁性的强弱还与 有关。
20．（4分）（2023•鞍山）如图所示的汽油机处于 （选填“压缩”或“做功”）冲程，
这个冲程将 能转化为 能。某单缸四冲程汽油机的飞轮转动速度是
2400r/min，则此汽油机每秒对外做功 次。
21．（3分）（2023•鞍山）如图所示，用手握住装水的杯子静止在空中，杯子 （选填
第6页（共38页）“具有”或“不具有”）惯性；杯子所受摩擦力的方向 ；若喝掉杯中一部分
水后，仍按如图方式保持静止，则杯子所受摩擦力大小 （选填“变大”、“变
小”或“不变”）。
22．（3分）（2023•鞍山）某工人用竖直方向的滑轮组，把重600N的物体沿竖直方向以0.2m/s
的速度匀速提升，所用拉力为250N，滑轮组的机械效率为80%（忽略摩擦及绳重），则该
滑轮组与动滑轮相连的绳子段数为 段，拉力的功率为 W；当匀速提
升重750N的物体时，拉力大小为 N。
三、作图题（共8分）

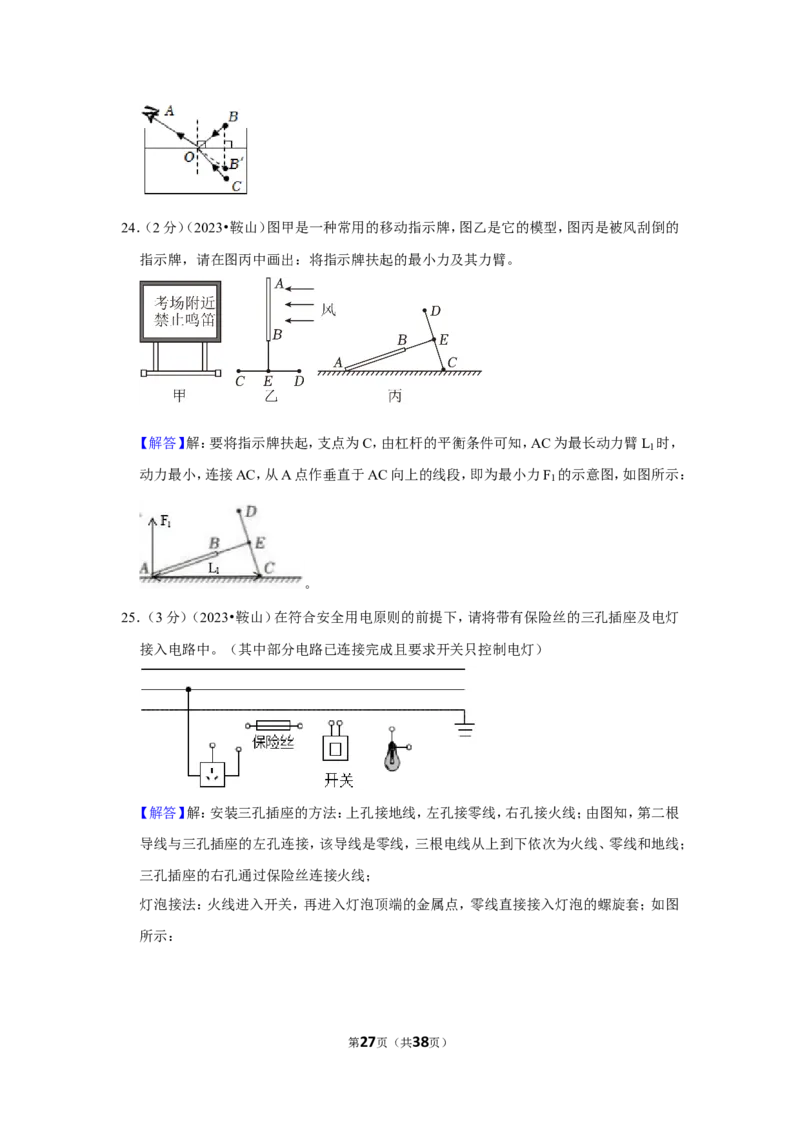

23．（3分）（2023•鞍山）小明用手机给水中的小鱼拍照，发现手机在水中的像刚好与鱼缸中
的一条小鱼的像重合，图中A点表示小明眼睛的位置，B′点是小明看到的小鱼和手机的
像重合的位置。请画出：
（1）手机的位置B；
（2）小明看到手机的像的光路图；
（3）水中鱼的大致位置C及看到鱼的光路图。
24．（2分）（2023•鞍山）图甲是一种常用的移动指示牌，图乙是它的模型，图丙是被风刮倒的
指示牌，请在图丙中画出：将指示牌扶起的最小力及其力臂。

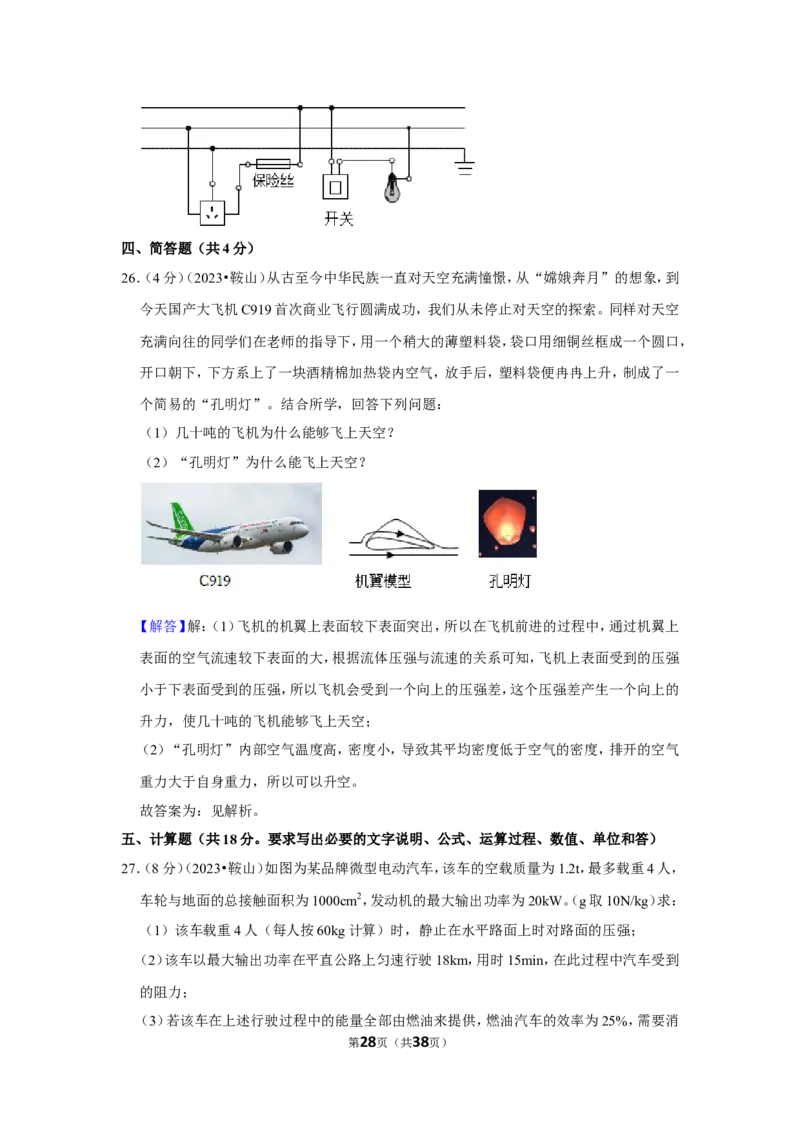

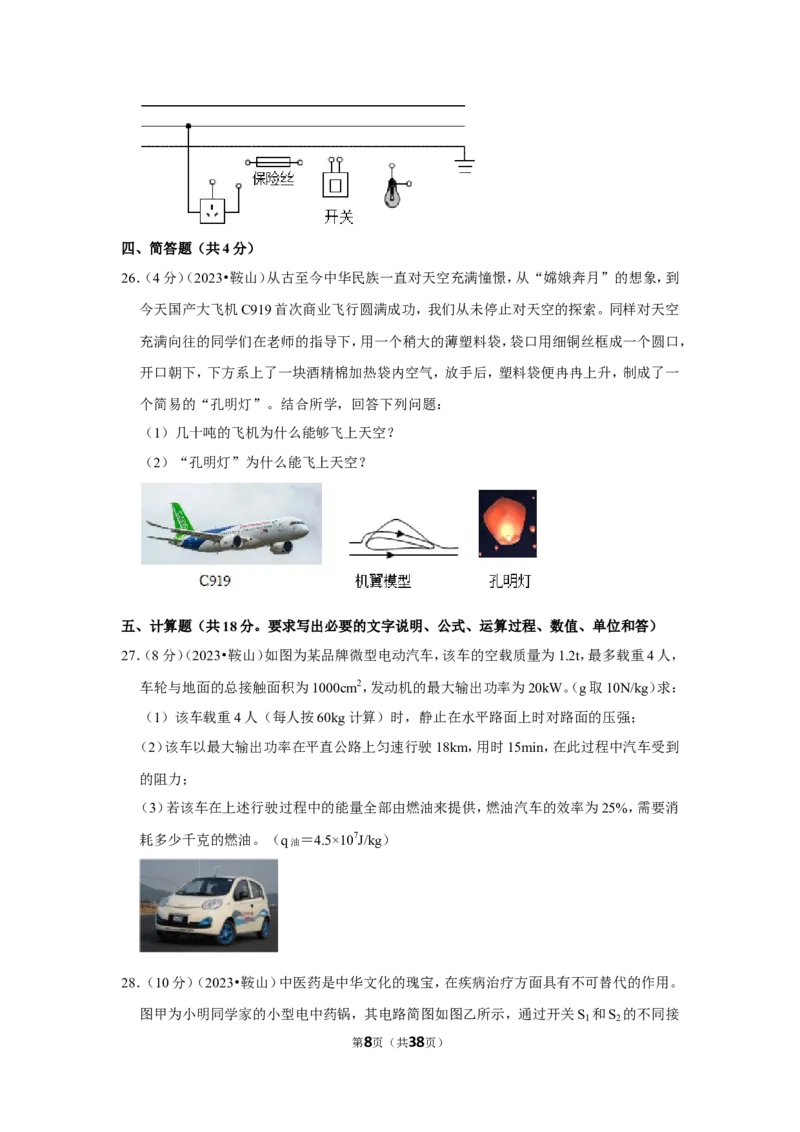

25．（3分）（2023•鞍山）在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯
接入电路中。（其中部分电路已连接完成且要求开关只控制电灯）
第7页（共38页）四、简答题（共4分）
26．（4分）（2023•鞍山）从古至今中华民族一直对天空充满憧憬，从“嫦娥奔月”的想象，到
今天国产大飞机C919首次商业飞行圆满成功，我们从未停止对天空的探索。同样对天空
充满向往的同学们在老师的指导下，用一个稍大的薄塑料袋，袋口用细铜丝框成一个圆口，
开口朝下，下方系上了一块酒精棉加热袋内空气，放手后，塑料袋便冉冉上升，制成了一
个简易的“孔明灯”。结合所学，回答下列问题：
（1）几十吨的飞机为什么能够飞上天空？
（2）“孔明灯”为什么能飞上天空？
五、计算题（共18分。要求写出必要的文字说明、公式、运算过程、数值、单位和答）

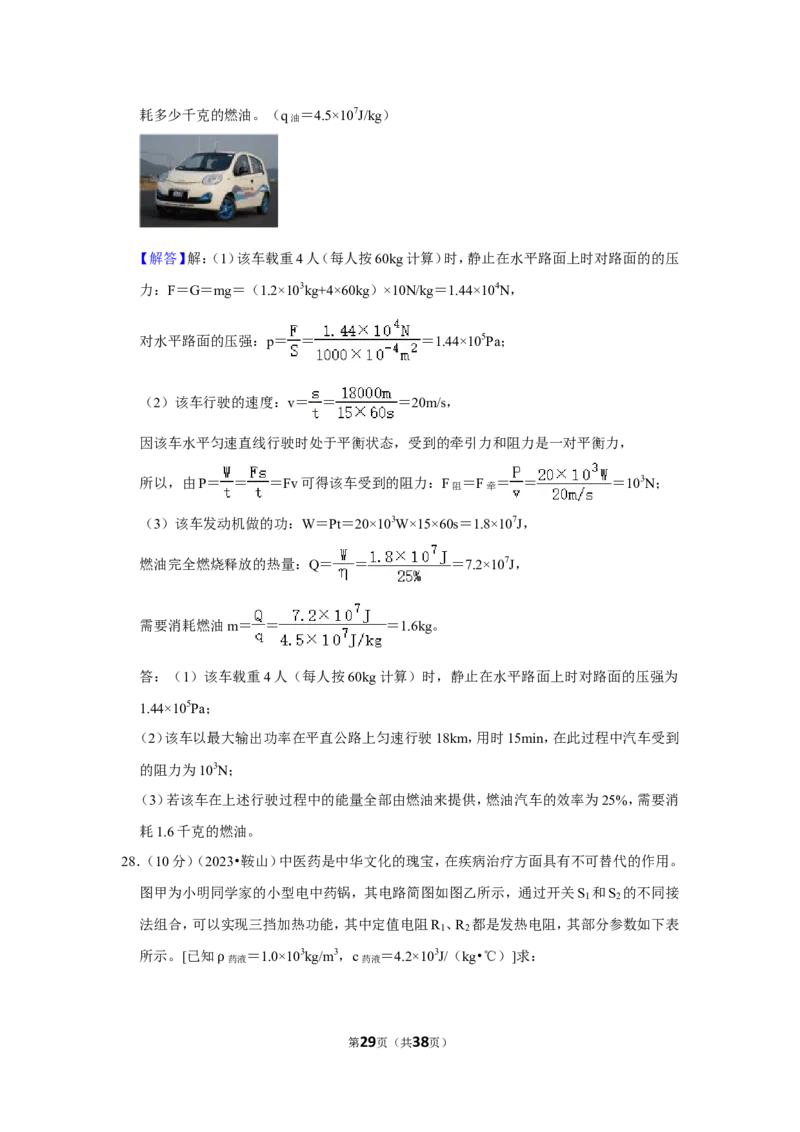

27．（8分）（2023•鞍山）如图为某品牌微型电动汽车，该车的空载质量为1.2t，最多载重4人，
车轮与地面的总接触面积为1000cm2，发动机的最大输出功率为20kW。（g取10N/kg）求：
（1）该车载重4人（每人按60kg计算）时，静止在水平路面上时对路面的压强；
（2）该车以最大输出功率在平直公路上匀速行驶18km，用时15min，在此过程中汽车受到
的阻力；
（3）若该车在上述行驶过程中的能量全部由燃油来提供，燃油汽车的效率为25%，需要消
耗多少千克的燃油。（q油 ＝4.5×107J/kg）

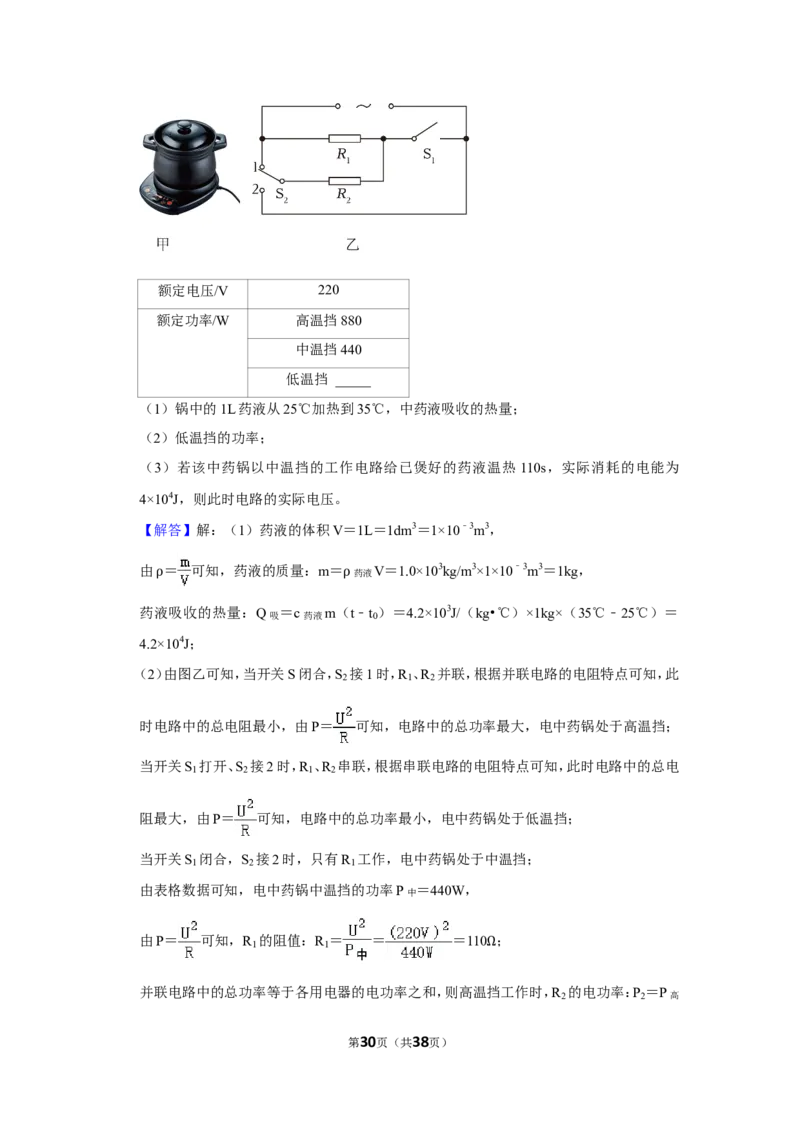

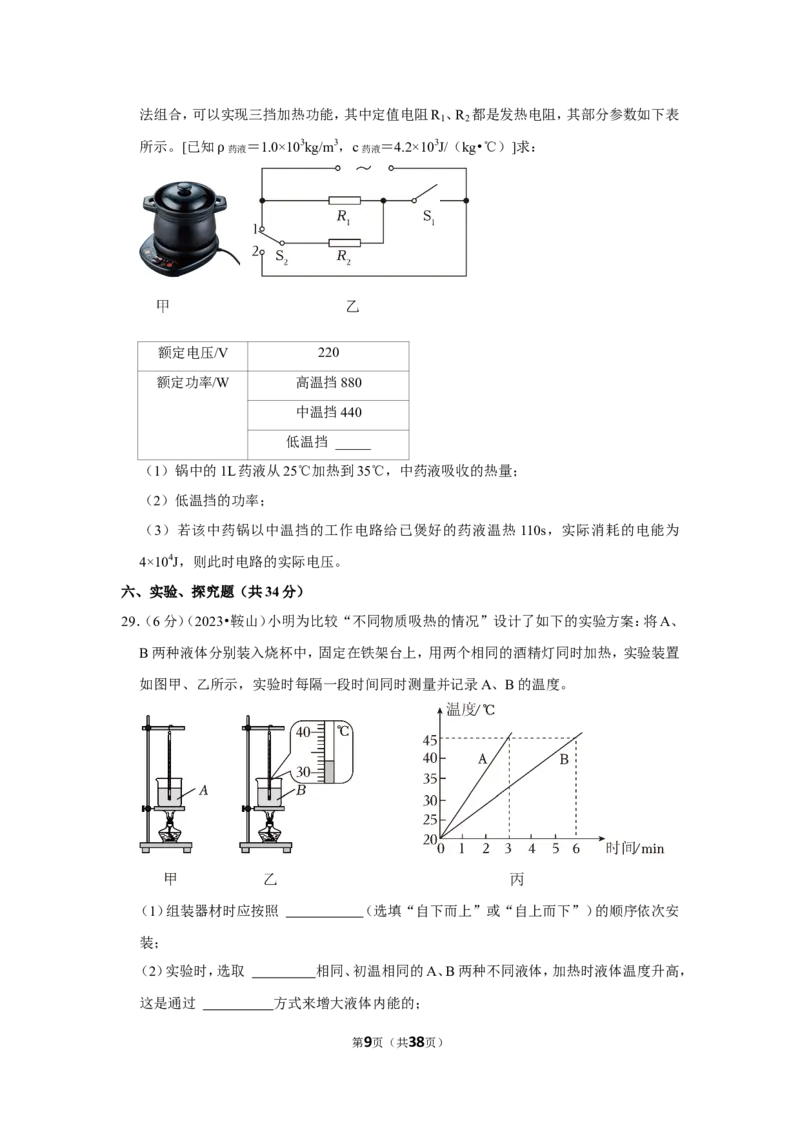

28．（10分）（2023•鞍山）中医药是中华文化的瑰宝，在疾病治疗方面具有不可替代的作用。
图甲为小明同学家的小型电中药锅，其电路简图如图乙所示，通过开关S 和S 的不同接
1 2
第8页（共38页）法组合，可以实现三挡加热功能，其中定值电阻R 、R 都是发热电阻，其部分参数如下表
1 2
所示。[已知
药液
＝1.0×103kg/m3，c药液 ＝4.2×103J/（kg•℃）]求：
ρ
额定电压/V 220
额定功率/W 高温挡880
中温挡440
低温挡 _____
（1）锅中的1L药液从25℃加热到35℃，中药液吸收的热量；
（2）低温挡的功率；
（3）若该中药锅以中温挡的工作电路给已煲好的药液温热110s，实际消耗的电能为
4×104J，则此时电路的实际电压。
六、实验、探究题（共34分）

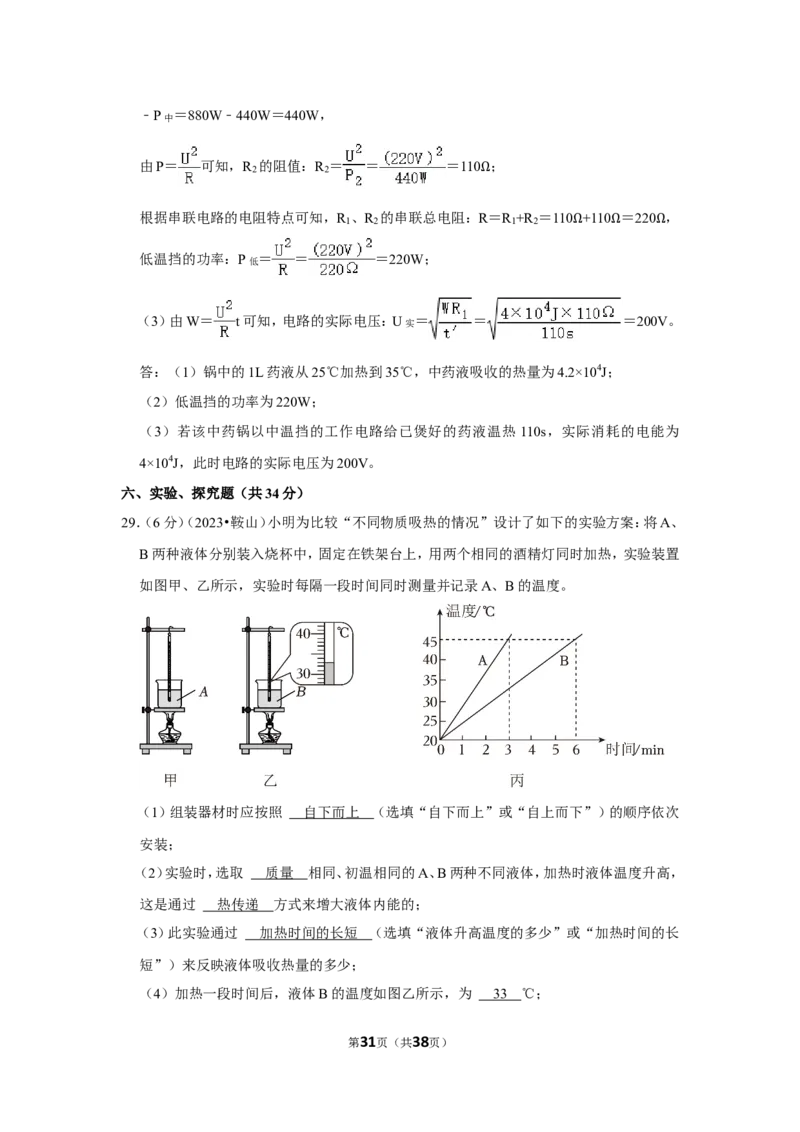

29．（6分）（2023•鞍山）小明为比较“不同物质吸热的情况”设计了如下的实验方案：将A、
B两种液体分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时加热，实验装置
如图甲、乙所示，实验时每隔一段时间同时测量并记录A、B的温度。
（1）组装器材时应按照 （选填“自下而上”或“自上而下”）的顺序依次安
装；
（2）实验时，选取 相同、初温相同的A、B两种不同液体，加热时液体温度升高，
这是通过 方式来增大液体内能的；
第9页（共38页）（3）此实验通过 （选填“液体升高温度的多少”或“加热时间的长
短”）来反映液体吸收热量的多少；
（4）加热一段时间后，液体B的温度如图乙所示，为 ℃；
（5）根据实验数据小明绘制出的温度﹣时间图象如图丙所示，则液体 （选填
“A”或“B”）更适合作为家中“暖气”中输运能量的介质。

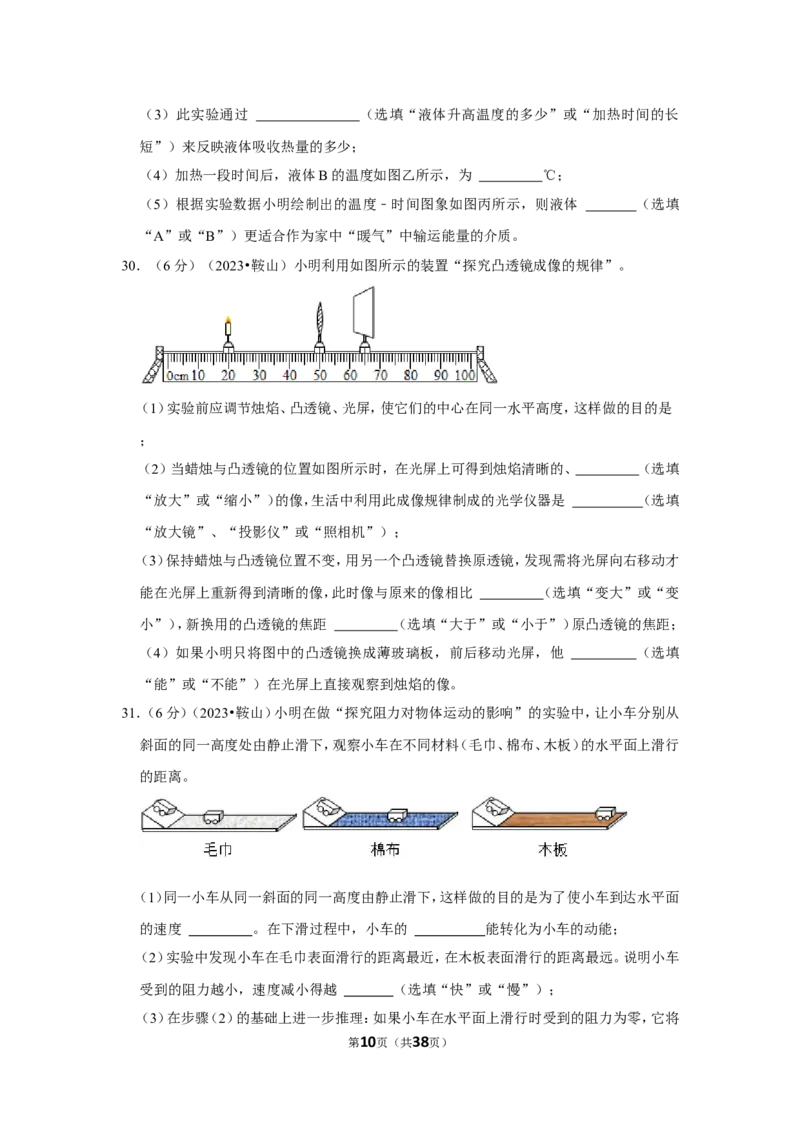

30．（6分）（2023•鞍山）小明利用如图所示的装置“探究凸透镜成像的规律”。
（1）实验前应调节烛焰、凸透镜、光屏，使它们的中心在同一水平高度，这样做的目的是
；
（2）当蜡烛与凸透镜的位置如图所示时，在光屏上可得到烛焰清晰的、 （选填
“放大”或“缩小”）的像，生活中利用此成像规律制成的光学仪器是 （选填
“放大镜”、“投影仪”或“照相机”）；
（3）保持蜡烛与凸透镜位置不变，用另一个凸透镜替换原透镜，发现需将光屏向右移动才
能在光屏上重新得到清晰的像，此时像与原来的像相比 （选填“变大”或“变
小”），新换用的凸透镜的焦距 （选填“大于”或“小于”）原凸透镜的焦距；
（4）如果小明只将图中的凸透镜换成薄玻璃板，前后移动光屏，他 （选填
“能”或“不能”）在光屏上直接观察到烛焰的像。

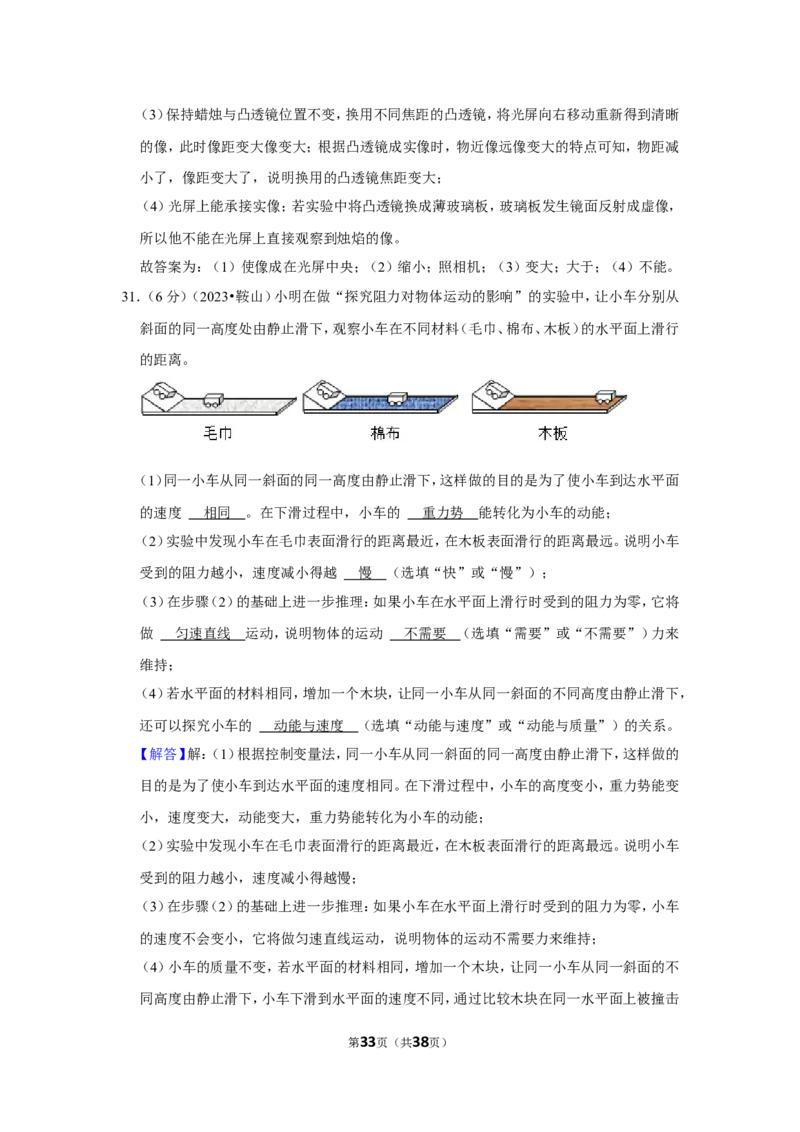

31．（6分）（2023•鞍山）小明在做“探究阻力对物体运动的影响”的实验中，让小车分别从
斜面的同一高度处由静止滑下，观察小车在不同材料（毛巾、棉布、木板）的水平面上滑行
的距离。
（1）同一小车从同一斜面的同一高度由静止滑下，这样做的目的是为了使小车到达水平面
的速度 。在下滑过程中，小车的 能转化为小车的动能；
（2）实验中发现小车在毛巾表面滑行的距离最近，在木板表面滑行的距离最远。说明小车
受到的阻力越小，速度减小得越 （选填“快”或“慢”）；
（3）在步骤（2）的基础上进一步推理：如果小车在水平面上滑行时受到的阻力为零，它将
第10页（共38页）做 运动，说明物体的运动 （选填“需要”或“不需要”）力来维
持；
（4）若水平面的材料相同，增加一个木块，让同一小车从同一斜面的不同高度由静止滑下，
还可以探究小车的 （选填“动能与速度”或“动能与质量”）的关系。

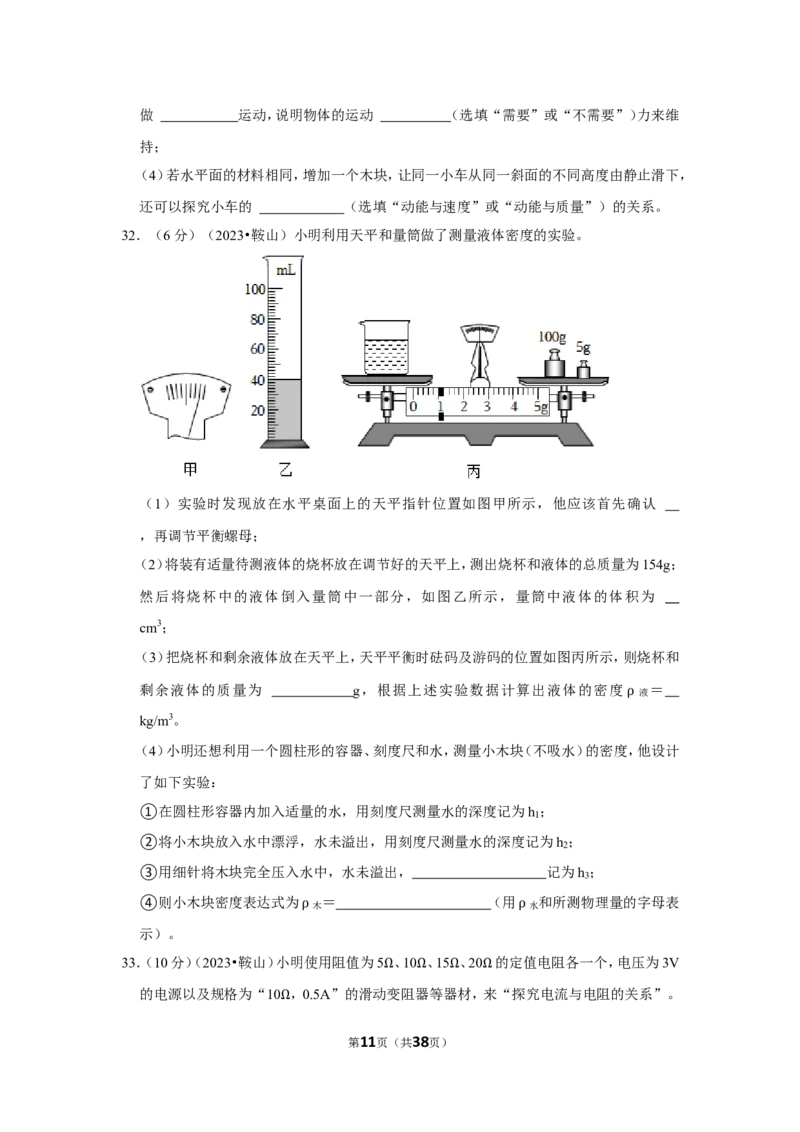

32．（6分）（2023•鞍山）小明利用天平和量筒做了测量液体密度的实验。
（1）实验时发现放在水平桌面上的天平指针位置如图甲所示，他应该首先确认
，再调节平衡螺母；
（2）将装有适量待测液体的烧杯放在调节好的天平上，测出烧杯和液体的总质量为154g；
然后将烧杯中的液体倒入量筒中一部分，如图乙所示，量筒中液体的体积为
cm3；
（3）把烧杯和剩余液体放在天平上，天平平衡时砝码及游码的位置如图丙所示，则烧杯和
剩余液体的质量为 g，根据上述实验数据计算出液体的密度
液
＝
kg/m3。 ρ
（4）小明还想利用一个圆柱形的容器、刻度尺和水，测量小木块（不吸水）的密度，他设计
了如下实验：
①在圆柱形容器内加入适量的水，用刻度尺测量水的深度记为h ；
1
②将小木块放入水中漂浮，水未溢出，用刻度尺测量水的深度记为h ；
2
③用细针将木块完全压入水中，水未溢出， 记为h ；
3
④则小木块密度表达式为
木
＝ （用
水
和所测物理量的字母表
示）。 ρ ρ
33．（10分）（2023•鞍山）小明使用阻值为5 、10 、15 、20 的定值电阻各一个，电压为3V
的电源以及规格为“10 ，0.5A”的滑动Ω变阻器Ω等器Ω材，Ω来“探究电流与电阻的关系”。
Ω
第11页（共38页）（1）他首先将5 的电阻接入了图甲的电路中，检查时发现电路中有一根导线连接错误，
请在错误的导线Ω上画“×”，并用笔画线代替导线将电路连接正确；
（2）电路正确连接后，闭合开关时发现，此时电压表和电流表均无示数，他判断产生此现
象的原因是 （选填“定值电阻”或“滑动变阻器”）断路。排除故障后移动
滑动变阻器的滑片，电流表示数如图乙所示，则此时电压表示数为 V；
（3）当定值电阻由5 换为10 时，为达到实验要求，需向 （选填“左”或
“右”）调节滑动变阻Ω器的滑片Ω。分别将5 和10 的电阻接入电路，在电压表示数不变
的情况下，滑动变阻器消耗的电功率之比为Ω Ω ；
（4）如果只利用现有器材，让四个电阻单独接入电路都可完成实验，定值电阻两端的电压
应控制在2V～ V之间；
（5）小明按上述方法，更换不同阻值的电阻进行了多次实验后，得出结论：当电压一定时，
导体中的电流与导体的电阻成 。
（6）完成上面实验后，小明又设计了图丙所示的电路来测量额定电压为2.5V的小灯泡正
常发光时的电阻，已知电源电压为7V，R 的阻值为10 ，请完成以下实验步骤：
0
①开关S和S
1
闭合、S
2
断开，移动滑动变阻器的滑片，Ω使小灯泡正常发光；
②保持滑动变阻器滑片位置不变，将开关S和S 闭合、S 断开，此时电压表示数为3V；再
2 1
将滑动变阻器的滑片移到最 （选填“左”或“右”）端，此时电压表示数为5V，
电路中的电流为 A；
③小灯泡正常发光时的电阻R ＝ 。（结果保留一位小数）
L
Ω
第12页（共38页）2023年辽宁省鞍山市中考物理试卷
参考答案与试题解析
一、选择题（本题包括14个小题，共32分，其中1～10题为单选题，每题2分；11～14题为多
选题，每题3分，每题选对但不全的得1分，有错选的不得分）注意：第1～10小题每题只有
一个选项符合题意，第11～14小题中每题至少有两个选项符合题意。
1．（2分）（2023•鞍山）下列数据中，最接近实际的是（ ）
A．适宜淋浴的水温约为40℃
B．学生书桌的高度约为1.7m
C．一张物理试卷的质量约为50g
D．中学生正常步行的速度约为9m/s
【解答】解：A、适宜淋浴的水温约为40℃，A选项正确；
B、学生书桌的高度约为0.8m，B选项不正确；
C、一张物理试卷的质量约为5g，C选项不正确；
D、中学生正常步行的速度约为1m/s，D选项不正确；
故选：A。
2．（2 分）（2023•鞍山）关于声现象的分析，下列说法正确的是（ ）
A．甲图：拨动伸出桌面的钢尺，钢尺振动的幅度越大，音调就越高
B．乙图：将扬声器对准烛焰，播放音乐，烛焰会跳动，说明声波能传递信息
C．丙图：逐渐抽出玻璃罩内的空气，听到的声音变小，说明声音的传播需要介质
D．丁图：车间的工人佩戴耳罩，是为了阻断噪声的传播
第13页（共38页）【解答】解：A、拨动伸出桌面的钢尺，钢尺振动的幅度越大，响度就越大，故A错误；
B、将扬声器对准烛焰，播放音乐，烛焰会跳动，说明声波能传递能量，故B错误；
C、逐渐抽出玻璃罩内的空气，听到的声音变小，说明声音的传播需要介质，故C正确；
D、车间的工人佩戴耳罩，是为了在人耳处减弱噪声，故D错误。
故选：C。

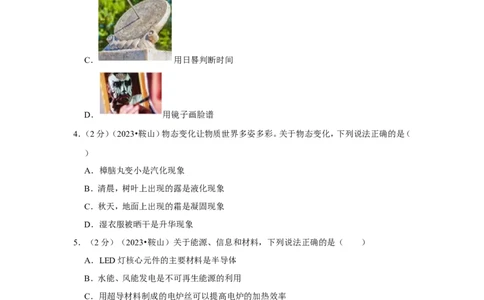

3．（2分）（2023•鞍山）下列光现象在生活生产中的应用，利用了光的直线传播的是（ ）
A． 用放大镜观察物体
B． 用太阳灶烧水
C． 用日晷判断时间
D． 用镜子画脸谱
【解答】解；A、用放大镜观察物体是利用光的折射，故A不符合题意；
B、用太阳灶烧水是利用光的反射，故B不符合题意；
C、用日晷判断时间是利用光的直线传播，故C符合题意；
D、用镜子画脸谱是利用光的反射，故D不符合题意。
故选：C。
4．（2分）（2023•鞍山）物态变化让物质世界多姿多彩。关于物态变化，下列说法正确的是（
）
第14页（共38页）A．樟脑丸变小是汽化现象
B．清晨，树叶上出现的露是液化现象
C．秋天，地面上出现的霜是凝固现象
D．湿衣服被晒干是升华现象
【解答】解：A、樟脑丸变小是由固态直接变为气态，是升华现象，故A错误；
B、清晨，树叶上出现的露是空气中的水蒸气遇冷液化形成的小水滴，故B正确；
C、秋天，地面上出现的霜是空气中的水蒸气遇冷凝华成的小冰晶，故C错误；
D、湿衣服晒干属于汽化现象，故D错误。
故选：B。
5．（2分）（2023•鞍山）关于能源、信息和材料，下列说法正确的是（ ）
A．LED灯核心元件的主要材料是半导体
B．水能、风能发电是不可再生能源的利用
C．用超导材料制成的电炉丝可以提高电炉的加热效率
D．光纤通信是利用光在光导纤维中多次折射传输信息的
【解答】解：A、LED灯核心元件是发光二极管，发光二极管具有单向导电性，主要材料是
半导体，故A正确；
B、水能、风能发电是可再生能源的利用，故B不正确；
C、超导材料不能制成的电炉丝，故C不正确；
D、光纤通信是利用光的反射原理传递信息的，故D不正确；
故选：A。
6．（2分）（2023•鞍山）关于压强在生活中的应用，下列说法正确的是（ ）
A．篆刻刀的刀口做得很锋利，是通过增大压力来增大压强
B．排水管的U形“反水弯”是利用连通器原理
C．用注射器将药液注入肌肉是利用大气压强实现的
D．高压锅是利用液体的沸点随着气压的增大而降低来工作的
【解答】解：A．篆刻刀的刀口做得很锋利，是在压力一定时，减小受力面积来增大压强，故
A错误；
B．排水管的U形“反水弯”是上端开口底部连通的容器，是一个连通器，利用了连通器
原理，故B正确；
C．用注射器将药液注入肌肉是推力产生的压强，不是依靠大气压，故C错误；
D．用高压锅煮饭，是利用了锅内气压升高，水的沸点升高的原理，液体沸点随气体压强的
第15页（共38页）增大而升高，故D错误。
故选：B。
7．（2分）（2023•鞍山）取两个相同的验电器甲和乙（如图），使甲带负电，乙不带电，下列分析
正确的是（ ）
A．甲验电器带负电是因为它得到了原子
B．甲验电器的金属箔片张开是由于异种电荷相互排斥
C．用橡胶棒连接两金属球，金属箔片的张角都会发生改变
D．用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲
【解答】解：A、甲验电器带负电是因为它得到了电子，故A错误；
B、甲验电器的金属箔片张开是由于同种电荷相互排斥，故B错误；
C、橡胶棒是绝缘体，用橡胶棒连接两金属球，金属箔片的张角不会发生变化，故C错误；
D、自由电子的定向移动方向与电流方向相反，金属杆和金属球接触的一瞬间，自由电子
的移动方向从甲到乙，金属杆中电流方向是从乙到甲，故D正确。
故选：D。

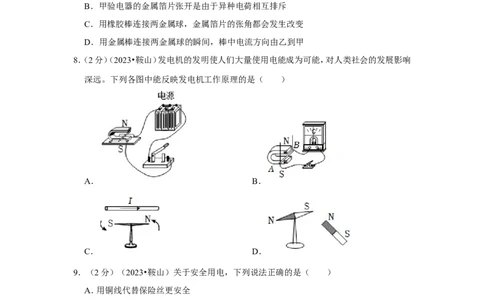

8．（2分）（2023•鞍山）发电机的发明使人们大量使用电能成为可能，对人类社会的发展影响
深远。下列各图中能反映发电机工作原理的是（ ）
A． B．
C． D．
第16页（共38页）【解答】解：发电机是利用电磁感应原理来工作的。
A、通电导体在磁场中要受到力的作用，电动机是利用该原理来工作的，故A不符合题意；
B、闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现
象叫电磁感应现象，故B符合题意；
C、奥斯特实验说明通电导体的周围存在磁场，故C不符合题意；
D、该图表示磁极间的相互作用规律，故D不符合题意。
故选：B。
9．（2分）（2023•鞍山）关于安全用电，下列说法正确的是（ ）
A．用铜线代替保险丝更安全
B．洗衣机、电冰箱应使用两孔插座
C．遇到有人触电，应立即用手将他拉离带电体
D．当试电笔的笔尖接触电线时，绝不允许用手再接触金属笔尖
【解答】解：A、铜丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此
不会熔断，起不到保险的作用，故A错误；
B、为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要接地，所以需要
使用三孔插座，故B错误；
C、有人触电时，用干燥的竹竿或木棍将人与火线挑开，或先切断电源，再实行施救措施，
不能立即用手将他拉离带电体，防止施救者也触电，故C错误；
D、当试电笔的笔尖接触电线时，绝不允许用手再接触笔尖，防止人触碰到火线发生触电
事故，故D正确。
故选：D。
10．（2分）（2023•鞍山）如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P
向右缓慢移动，下列分析判断正确的是（ ）
A．电流表A 和电流表A 示数均变小
1 2
B．电压表V与电流表A 的示数乘积变大
2
第17页（共38页）C．电流表A与电流表A 的示数之差保持不变
1
D．电压表V与电流表A 的示数之比保持不变
1
【解答】解：由电路图可知，闭合开关S，定值电阻R 与滑动变阻器R 并联，电压表V测电
2 1
源两端的电压，电流表A测干路电流，电流表A 测R 支路的电流，电流表A 测R 支路
1 1 2 2
的电流。
由电源电压保持不变可知，滑片移动时电压表V的示数不变；因并联电路中各支路独立
工作、互不影响，所以，滑片移动时通过R 支路的电流不变，即电流表A 的示数不变，电
2 2
压表V与电流表A 的示数乘积不变，故B错误；
2
将滑动变阻器的滑片向右缓慢移动，变阻器接入电路中的电阻变大，由I＝ 可知，通过变
阻器支路的电流变小，即电流表A 的示数变小，所以电压表V与电流表A 的示数之比变
1 1
大，故AD错误；
由于电流表A与电流表A 的示数之差就是通过定值电阻R 的电流，由于通过R 支路的
1 2 2
电流不变，所以电流表A与电流表A 的示数之差不变，故C正确。
1
故选：C。
（多选）11．（3分）（2023•鞍山）关于分子热运动和内能，下列说法正确的是（ ）
A．物体温度升高含有的热量增加
B．铁块很难被压缩表明分子间存在斥力
C．鲜花香气四溢是一种扩散现象
D．发生热传递的物体之间一定存在温度差
【解答】解：
A、热量是一个过程量，不能说含有多少热量，故A错误；
B、铁块很难被压缩，说明分子间存在斥力，故B正确；
C、鲜花香气四溢是分子不停地做无规则运动形成的，是扩散现象，故C正确；
D、存在温度差的两个物体相接触发生热传递时，热量总是从高温物体传给低温物体，或
者从物体的高温部分传向低温部分，故D正确。
故选：BCD。
（多选）12．（3分）（2023•鞍山）踢毽，起源于汉代，至今已有两千多年的历史。毽子离脚后竖
直向上运动过程中（考虑空气阻力），以下分析正确的是（ ）
第18页（共38页）A．毽子运动过程中机械能守恒
B．毽子在最高点时受平衡力作用
C．毽子受到合力方向竖直向下
D．若所受外力消失，毽子将做匀速直线运动
【解答】解：A、毽子在整个运动过程中，由于受到空气阻力的作用，所以机械能不守恒，故
A错误；
B、毽子上升到最高点时，只受重力作用，此时受力不平衡，故B正确；
C、毽子在上升过程中受到竖直向下的重力和竖直向下的空气阻力，合力方向向下，故C
正确；
D、毽子在运动过程中，若所受外力突然消失，根据牛顿第一定律可知球将做匀速直线运
动，故D正确。
故选：CD。
（多选）13．（3分）（2023•鞍山）如图所示，水平桌面上两个质量相等的圆柱形薄壁容器甲、乙，
底面积S甲 ：S乙 ＝2：1，分别装入两种不同液体，A、B是两个完全相同的物体。A静止时有
体积露出液面，B用细线拴在容器底部且B对细线有拉力。已知液面相平，液体对容器
底的压力相等，下列说法中正确的是（ ）
A．两物体受的浮力F ＜F
A B
B．两液体对容器底的压强p甲 ＜p乙
C．两容器对桌面的压力F甲 ＜F乙
第19页（共38页）D．若将B下方的细线剪断，则静止时B将有 体积露出液面
【解答】解：B.由题意知，液面等高且液体对容器底的压力相等，即F'甲 ＝F'乙 ，因为容器底
面积S甲 ＞S乙 ，所以由公式p＝ 得，液体对容器底部的压强之比为 ＝ ＝
× ＝ ＝1：2；所以p甲 ＜p乙 ，故B正确；
A.由于液面相平，即h相等，根据液体压强公式p＝ gh可知，＝ ，则甲、乙容器中两种
ρ ρ
液体的密度之比为 ＝ ＝ × ＝ ＝1：2，因为A、B是两个完全相
同的物体，即V相等，则A受到的浮力F A ＝ 液gV排 ＝ 甲g（ V），B受到的浮力F B ＝ 液
ρ ρ ρ
gV排 ＝ 乙gV，则 ＝ ＝ ＝ × ＝ ＝1：3，所以两物体受的浮力
ρ
F ＜F ，故A正确；
A B
C：圆柱形薄壁容器甲、乙质量相同，由G＝mg知其重力相等即G甲 ＝G乙 ，容器内液体对
容器底部的压力相等即F'甲 ＝F'乙 ，其中乙容器底部还受到细线给的向上的拉力F线拉 ，
甲容器对桌面的压力F甲 ＝G甲+F'甲 ，
乙容器对桌面的压力F乙 ＝G乙+F'乙 ﹣F线拉 ，
所以F甲 ＜F乙 ，故C正确；
D.由于A在甲容器中漂浮，有F浮A ＝ 甲g V物 ＝G物 ＝ 物gV物 ，则 甲 ： 物 ＝ ，因为
第2ρ0页（共38页） ρ ρ ρ ρ： ＝ ，所以 ： ＝ ；
甲 乙 物 乙
ρ ρ ρ
所以，若将B下方的细线剪断，B在乙容器中漂浮，设B排开液体的体积为V
1
，所以：
乙
gV
1
＝ 物gV物 ， ρ
ρ
解得： ＝ ＝ ，所以静止时B将有 体积露出液面，D正确。
故选：ABCD。
（多选）14．（3分）（2023•鞍山）如图甲所示电路中，电源电压不变，灯泡L标有“6V，3W”
字样（灯丝电阻不变），R ＝12 。闭合开关S，断开开关S 、S ，滑片P从b端向右滑到某
0 1 2
一位置c时（图中未标出），灯泡Ω恰好正常发光；保持滑片P的位置不变，同时闭合开关S、
S 和S ，滑片P从c向左滑到b端。两次电流表A的示数I随滑动变阻器阻值R变化情况
1 2
如图乙所示，则下列说法正确的是（ ）
A．灯泡的电阻为12
B．电源电压为9V Ω
C．滑动变阻器的最大电阻为18
D．当S、S
1
和S
2
都闭合时，调节Ω滑片P，电路消耗总功率的最小值为20W
【解答】解：A、灯泡L标有“6V，3W”字样（灯丝电阻不变），
由电功率P＝UI＝ 可知：
灯泡的电阻R ＝ ＝ ＝12 ，故A正确；
L
Ω
B、闭合开关S，断开开关S 、S ，灯泡L阻值12 和滑动变阻器串联接入电路，电流表测
1 2
量电路电流，保持滑片P的位置不变，同时闭合开Ω关S、S 和S ，定值电阻R ＝12 和滑动
1 2 0
变阻器并联接入电路，电流表测量电路电流，可知在滑片滑动过程中，由并联电路Ω的电阻
第21页（共38页）特征可知串联电路的总电阻（在对应的滑片一定时的阻值）大于并联电路的总电阻，电流
表的示数在第一步操作时的电流较小，对应图乙中下部分曲线，
由欧姆定律I＝ 和串联电路电压规律可知：
当闭合开关S，断开开关S 、S ，滑片P在b端阻值最大处时，电路电流最小为0.4A，
1 2
电源电压U＝U滑+U
L
＝0.4A×R
max
+0.4A×12 ①
当闭合开关S，断开开关S
1
、S
2
，滑片P在cΩ处时，灯泡恰好正常发光，电路电流为I额 ＝
＝ ＝0.5A，
电源电压U＝U滑+U
L
＝0.5A×R
c
+6V ②
保持滑片P的位置不变，同时闭合开关S、S 和S ，滑片P从c向左滑到b端时，由并联电
1 2
路的电流规律可知，R 为定值电阻，所在支路电流不变，当滑动变阻器在滑动过程中阻值
0
最小时即在c处时，干路电路最大为2A，由I总 ＝I滑+I ，可得：
I总 ＝ + 即2A＝U（ ） ③
将②代入③可得：R ＝12 ，
c
将R
c
＝12 代入②可得：电Ω源电压U＝12V，故B错误；
C、将电源Ω电压U＝12V代入①可得，R
max
＝18 ，故C正确；
D、当S、S
1
和S
2
都闭合时，电阻R
0
＝12 和滑动变Ω 阻器并联接入电路，电流表测量电路电
流，R 为定值电阻，所在支路电流不变Ω，
0
由电功率P＝UI和并联电路电流规律可知，在电源电压U一定时，电路中电路最小时，电
路消耗总功率电小，即滑动变阻器在b端时并联电路总电流最小，
电路消耗总功率最小为：P＝UI ＝U（ ）＝12V×（ ）＝20W，故D
min
正确。
故选：ACD。
二、填空题（每空1分，共24分）
15．（3分）（2023•鞍山）汽车两侧的后视镜是 凸面镜 （选填“平面镜”、“凸面镜”或
“凹面镜”）。如图甲，轿车司机从右后视镜中观察到一辆越野车，下一时刻越野车在后
视镜中的位置如图乙所示，越野车相对于轿车是 运动 （选填“运动”或“静止”）的，
第22页（共38页）后视镜中越野车的像是光的 反射 形成的。
【解答】解：汽车两侧的观后镜是利用凸面镜，能扩大司机的视野；
由图知，越野车与小轿车的距离变小，即相对于小轿车的位置发生了变化，所以越野车相
对于轿车是运动的；
后视镜中的像是光的反射形成的。
故答案为：凸面镜；运动；反射。
16．（3分）（2023•鞍山）在雨后有时能看到五颜六色的彩虹，彩虹是光的 色散 现象；彩
色电视机屏幕上多彩的画面是由红、 绿 、蓝三种色光混合而成的；光在真空中的传播
速度为 3×1 0 8 m/s。
【解答】解：白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，即雨后
的天空出现彩虹是由光的色散形成；
在各种色光中，被称为三原色的是红、绿、蓝，彩色电视机画面上的丰富色彩是由红、绿、
蓝三种色光混合而成的，
光在真空中的传播速度为3×108m/s。
故答案为：色散；绿；3×108。
17．（3分）（2023•鞍山）核电站通过核反应堆中的核 裂变 （选填“聚变”或“裂变”）
来加热水，将核能转化为水蒸气的 内 能，再通过汽轮机转化为机械能，最后带动发电
机转动转化为电能，电能属于 二次 （选填“一次”或“二次”）能源。
【解答】解：核电站通过核反应堆中的核裂变来释放出核能，再通过热交换器加热水，使水
变为高温高压的蒸汽，将核能转化为水蒸气的内能，再通过汽轮机转化为机械能，最后带
动发电机转动转化为电能，电能不能够从自然界直接获取，属于二次能源。
故答案为：裂变；内；二次。
18．（2分）（2023•鞍山）用手将边长为0.1m，质量为0.4kg的正方体浸没在水中，将手放开瞬
间它受到的浮力为 1 0 N，当物体静止时，它的下表面受到水的压强为 40 0 Pa。（g
取10N/kg）
【解答】解：将边长为0.1m，质量为0.4kg的正方体浸没在水中，排开水的体积等于物体的
第23页（共38页）体积，
将 手 放 开 瞬 间 它 受 到 的 浮 力 为 ：
；
当物体静止时，受到的浮力等于重力，即： mg＝0.4kg×10N/kg＝4N；
由浮力产生的原因可知，此时下表面受到水的压力就是它受到的浮力，即F＝F′
浮
＝4N，
则下表面受到水的压强为： 。
故答案为：10；400。
19．（3分）（2023•鞍山）在探究“电磁铁的磁性强弱与哪些因素有关”的实验中，小聪连接
了如图所示的电路，电磁铁A端放有一小磁针，闭合开关，小磁针 逆 （选填“顺”或
“逆”）时针转动，向右移动滑动变阻器的滑片，电磁铁磁性 减弱 （选填“增强”、
“减弱”或“不变”）。电磁铁磁性的强弱还与 线圈的匝数 有关。
【解答】解：由图可知螺线管中电流由左侧流入，则由右手螺旋定则可知，螺线管A端为N
极，B端为S极，
因异名磁极相互吸引，同名磁极相互排斥，则可知小磁针逆时针转动；
若滑动变阻器的滑片P向右移动，滑动变阻器接入电路的电阻变大，则由欧姆定律可得线
圈中的电流变小，则电磁铁的磁性减弱；
电磁铁磁性的强弱还与线圈的匝数有关。
故答案为：逆；减弱；线圈的匝数。
20．（4分）（2023•鞍山）如图所示的汽油机处于 压缩 （选填“压缩”或“做功”）冲程，
这个冲程将 机械 能转化为 内 能。某单缸四冲程汽油机的飞轮转动速度是
2400r/min，则此汽油机每秒对外做功 2 0 次。
第24页（共38页）【解答】解：由图可知，内燃机两气门都关闭，活塞向上运动，故可以判断这个冲程是压缩
冲程，此冲程是通过压缩气体做功将机械能转化为内能。
汽油机的转速为2400r/min，说明1s内汽油机曲轴的转动次数等于40r，一个工作循环中，
曲轴转动两周，对外做功一次，1s内曲轴转动40次，对外做功20次。
故答案为：压缩；机械；内；20。
21．（3分）（2023•鞍山）如图所示，用手握住装水的杯子静止在空中，杯子 具有 （选填
“具有”或“不具有”）惯性；杯子所受摩擦力的方向 竖直向上 ；若喝掉杯中一部分
水后，仍按如图方式保持静止，则杯子所受摩擦力大小 变小 （选填“变大”、“变
小”或“不变”）。
【解答】解：（1）因为一切物体都具有惯性，所以用手握住装有水的杯子静止在空中，杯子
具有惯性；
（2）杯子被握在手中，处于静止状态，杯子在竖直方向上，受到竖直向下的重力和竖直向
上的摩擦力，这两个力是平衡力，大小相等；
（3）若喝掉杯中一部分水后，仍按如图方式保持静止，杯子受到竖直向下的重力和竖直向
上的摩擦力，仍是二力平衡，大小相等，杯子和水的重力减小，摩擦力减小。
故答案为：具有；竖直向上；变小。
22．（3分）（2023•鞍山）某工人用竖直方向的滑轮组，把重600N的物体沿竖直方向以0.2m/s
的速度匀速提升，所用拉力为250N，滑轮组的机械效率为80%（忽略摩擦及绳重），则该
滑轮组与动滑轮相连的绳子段数为 3 段，拉力的功率为 15 0 W；当匀速提升重
750N的物体时，拉力大小为 30 0 N。
【解答】解：滑轮组的机械效率 ＝ ，该滑轮组与动滑轮相连的绳子段数
η
第25页（共38页）n＝ ＝3，
拉力的速度v＝nv物 ＝3×0.2m/s＝0.6m/s，
拉力的功率P＝ ＝Fv＝250N×0.6m/s＝150W，
忽略摩擦及绳重，根据F＝ （G+G动 ）得到动滑轮的重力G动 ＝3F﹣G＝3×250N﹣600N
＝150N，
当匀速提升重750N的物体时，拉力大小F′＝ （G′+G动 ）＝ ×（750N+150N）＝
300N。
故答案为：3；150；300。
三、作图题（共8分）
23．（3分）（2023•鞍山）小明用手机给水中的小鱼拍照，发现手机在水中的像刚好与鱼缸中
的一条小鱼的像重合，图中A点表示小明眼睛的位置，B′点是小明看到的小鱼和手机的
像重合的位置。请画出：
（1）手机的位置B；
（2）小明看到手机的像的光路图；
（3）水中鱼的大致位置C及看到鱼的光路图。
【解答】解：（1）根据平面镜成像像与物关于镜面对称，作出B′关于水面的对称点，即为
手机的位置B；
（2）由题知，小明看到手机在鱼缸中的像刚好与鱼缸中一条小鱼重合在B点，手机在鱼缸
中的像是由光的反射形成的（水面相当于平面镜），看到鱼缸中一条小鱼是由光的折射形
成的虚像。连接B′A交水面于点O，则点O 为入射点，连接BO即为入射光线，连接OA
即为反射光线；
（3）水中鱼“射向”水面的光由水斜射入空气发生折射后进入人眼，人眼逆着折射光线看
到鱼的像在B′点，根据光的折射规律可知，鱼的实际位置C应该在像的下侧，如图所示：
第26页（共38页）24．（2分）（2023•鞍山）图甲是一种常用的移动指示牌，图乙是它的模型，图丙是被风刮倒的
指示牌，请在图丙中画出：将指示牌扶起的最小力及其力臂。
【解答】解：要将指示牌扶起，支点为C，由杠杆的平衡条件可知，AC为最长动力臂L 时，
1
动力最小，连接AC，从A点作垂直于AC向上的线段，即为最小力F 的示意图，如图所示：
1
。
25．（3分）（2023•鞍山）在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯
接入电路中。（其中部分电路已连接完成且要求开关只控制电灯）
【解答】解：安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线；由图知，第二根
导线与三孔插座的左孔连接，该导线是零线，三根电线从上到下依次为火线、零线和地线；
三孔插座的右孔通过保险丝连接火线；
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；如图
所示：
第27页（共38页）四、简答题（共4分）
26．（4分）（2023•鞍山）从古至今中华民族一直对天空充满憧憬，从“嫦娥奔月”的想象，到
今天国产大飞机C919首次商业飞行圆满成功，我们从未停止对天空的探索。同样对天空
充满向往的同学们在老师的指导下，用一个稍大的薄塑料袋，袋口用细铜丝框成一个圆口，
开口朝下，下方系上了一块酒精棉加热袋内空气，放手后，塑料袋便冉冉上升，制成了一
个简易的“孔明灯”。结合所学，回答下列问题：
（1）几十吨的飞机为什么能够飞上天空？
（2）“孔明灯”为什么能飞上天空？
【解答】解：（1）飞机的机翼上表面较下表面突出，所以在飞机前进的过程中，通过机翼上
表面的空气流速较下表面的大，根据流体压强与流速的关系可知，飞机上表面受到的压强
小于下表面受到的压强，所以飞机会受到一个向上的压强差，这个压强差产生一个向上的
升力，使几十吨的飞机能够飞上天空；
（2）“孔明灯”内部空气温度高，密度小，导致其平均密度低于空气的密度，排开的空气
重力大于自身重力，所以可以升空。
故答案为：见解析。
五、计算题（共18分。要求写出必要的文字说明、公式、运算过程、数值、单位和答）
27．（8分）（2023•鞍山）如图为某品牌微型电动汽车，该车的空载质量为1.2t，最多载重4人，
车轮与地面的总接触面积为1000cm2，发动机的最大输出功率为20kW。（g取10N/kg）求：
（1）该车载重4人（每人按60kg计算）时，静止在水平路面上时对路面的压强；
（2）该车以最大输出功率在平直公路上匀速行驶18km，用时15min，在此过程中汽车受到
的阻力；
（3）若该车在上述行驶过程中的能量全部由燃油来提供，燃油汽车的效率为25%，需要消
第28页（共38页）耗多少千克的燃油。（q油 ＝4.5×107J/kg）
【解答】解：（1）该车载重4人（每人按60kg计算）时，静止在水平路面上时对路面的的压
力：F＝G＝mg＝（1.2×103kg+4×60kg）×10N/kg＝1.44×104N，
对水平路面的压强：p＝ ＝ ＝1.44×105Pa；
（2）该车行驶的速度：v＝ ＝ ＝20m/s，
因该车水平匀速直线行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，由P＝ ＝ ＝Fv可得该车受到的阻力：F阻 ＝F牵 ＝ ＝ ＝103N；
（3）该车发动机做的功：W＝Pt＝20×103W×15×60s＝1.8×107J，
燃油完全燃烧释放的热量：Q＝ ＝ ＝7.2×107J，
需要消耗燃油m＝ ＝ ＝1.6kg。
答：（1）该车载重4人（每人按60kg计算）时，静止在水平路面上时对路面的压强为
1.44×105Pa；
（2）该车以最大输出功率在平直公路上匀速行驶18km，用时15min，在此过程中汽车受到
的阻力为103N；
（3）若该车在上述行驶过程中的能量全部由燃油来提供，燃油汽车的效率为25%，需要消
耗1.6千克的燃油。
28．（10分）（2023•鞍山）中医药是中华文化的瑰宝，在疾病治疗方面具有不可替代的作用。
图甲为小明同学家的小型电中药锅，其电路简图如图乙所示，通过开关S 和S 的不同接
1 2
法组合，可以实现三挡加热功能，其中定值电阻R 、R 都是发热电阻，其部分参数如下表
1 2
所示。[已知
药液
＝1.0×103kg/m3，c药液 ＝4.2×103J/（kg•℃）]求：
ρ
第29页（共38页）额定电压/V 220
额定功率/W 高温挡880
中温挡440
低温挡 _____
（1）锅中的1L药液从25℃加热到35℃，中药液吸收的热量；
（2）低温挡的功率；
（3）若该中药锅以中温挡的工作电路给已煲好的药液温热110s，实际消耗的电能为
4×104J，则此时电路的实际电压。
【解答】解：（1）药液的体积V＝1L＝1dm3＝1×10﹣3m3，
由 ＝ 可知，药液的质量：m＝ 药液V＝1.0×103kg/m3×1×10﹣3m3＝1kg，
ρ ρ
药液吸收的热量：Q吸 ＝c药液m（t﹣t
0
）＝4.2×103J/（kg•℃）×1kg×（35℃﹣25℃）＝
4.2×104J；
（2）由图乙可知，当开关S闭合，S 接1时，R 、R 并联，根据并联电路的电阻特点可知，此
2 1 2
时电路中的总电阻最小，由P＝ 可知，电路中的总功率最大，电中药锅处于高温挡；
当开关S 打开、S 接2时，R 、R 串联，根据串联电路的电阻特点可知，此时电路中的总电
1 2 1 2
阻最大，由P＝ 可知，电路中的总功率最小，电中药锅处于低温挡；
当开关S 闭合，S 接2时，只有R 工作，电中药锅处于中温挡；
1 2 1
由表格数据可知，电中药锅中温挡的功率P中 ＝440W，
由P＝ 可知，R 的阻值：R ＝ ＝ ＝110 ；
1 1
Ω
并联电路中的总功率等于各用电器的电功率之和，则高温挡工作时，R
2
的电功率：P
2
＝P高
第30页（共38页）﹣P中 ＝880W﹣440W＝440W，
由P＝ 可知，R 的阻值：R ＝ ＝ ＝110 ；
2 2
Ω
根据串联电路的电阻特点可知，R 、R 的串联总电阻：R＝R +R ＝110 +110 ＝220 ，
1 2 1 2
Ω Ω Ω
低温挡的功率：P低 ＝ ＝ ＝220W；
（3）由W＝ t可知，电路的实际电压：U实 ＝ ＝ ＝200V。
答：（1）锅中的1L药液从25℃加热到35℃，中药液吸收的热量为4.2×104J；
（2）低温挡的功率为220W；
（3）若该中药锅以中温挡的工作电路给已煲好的药液温热110s，实际消耗的电能为
4×104J，此时电路的实际电压为200V。
六、实验、探究题（共34分）
29．（6分）（2023•鞍山）小明为比较“不同物质吸热的情况”设计了如下的实验方案：将A、
B两种液体分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时加热，实验装置
如图甲、乙所示，实验时每隔一段时间同时测量并记录A、B的温度。
（1）组装器材时应按照 自下而上 （选填“自下而上”或“自上而下”）的顺序依次
安装；
（2）实验时，选取 质量 相同、初温相同的A、B两种不同液体，加热时液体温度升高，
这是通过 热传递 方式来增大液体内能的；
（3）此实验通过 加热时间的长短 （选填“液体升高温度的多少”或“加热时间的长
短”）来反映液体吸收热量的多少；
（4）加热一段时间后，液体B的温度如图乙所示，为 3 3 ℃；
第31页（共38页）（5）根据实验数据小明绘制出的温度﹣时间图象如图丙所示，则液体 B （选填“A”
或“B”）更适合作为家中“暖气”中输运能量的介质。
【解答】解：（1）要用酒精灯的外焰加热，故组装器材时应按照自下而上的顺序依次安装；
（2）根据比较吸热能力的方法，要控制不同物质的质量相同，实验时，选取质量相同、初温
相同的A、B两种不同液体，加热时液体温度升高，这是通过热传递方式来增大液体内能
的；
（3）根据转换法，此实验通过加热时间的长短来反映液体吸收热量的多少；
（4）温度计分度值为1℃；加热一段时间后，液体B的温度如图乙所示，为33℃；
（5）根据绘制出的温度﹣时间图象知，升高相同的温度，B加热时间长，B的吸热能力强，
比热容大，根据Q＝cmΔt，在质量和降低的温度相同时，B放热多，液体B更适合作为家
中“暖气”中输运能量的介质。
故答案为：（1）自下而上；（2）质量；热传递；（3）加热时间的长短；（4）33；（5）B。
30．（6分）（2023•鞍山）小明利用如图所示的装置“探究凸透镜成像的规律”。
（1）实验前应调节烛焰、凸透镜、光屏，使它们的中心在同一水平高度，这样做的目的是
使像成在光屏中央 ；
（2）当蜡烛与凸透镜的位置如图所示时，在光屏上可得到烛焰清晰的、 缩小 （选填
“放大”或“缩小”）的像，生活中利用此成像规律制成的光学仪器是 照相机 （选填
“放大镜”、“投影仪”或“照相机”）；
（3）保持蜡烛与凸透镜位置不变，用另一个凸透镜替换原透镜，发现需将光屏向右移动才
能在光屏上重新得到清晰的像，此时像与原来的像相比 变大 （选填“变大”或“变
小”），新换用的凸透镜的焦距 大于 （选填“大于”或“小于”）原凸透镜的焦距；
（4）如果小明只将图中的凸透镜换成薄玻璃板，前后移动光屏，他 不能 （选填“能”
或“不能”）在光屏上直接观察到烛焰的像。
【解答】解：（1）为了使像成在光屏中央，应调节烛焰、凸透镜、光屏，使它们的中心在同一
水平高度；
（2）当蜡烛与凸透镜的位置如图所示，此时物距大于像距，根据凸透镜成实像时，物距大
于像距，成倒立缩小的实像，照相机就是利用此原理制成的；
第32页（共38页）（3）保持蜡烛与凸透镜位置不变，换用不同焦距的凸透镜，将光屏向右移动重新得到清晰
的像，此时像距变大像变大；根据凸透镜成实像时，物近像远像变大的特点可知，物距减
小了，像距变大了，说明换用的凸透镜焦距变大；
（4）光屏上能承接实像；若实验中将凸透镜换成薄玻璃板，玻璃板发生镜面反射成虚像，
所以他不能在光屏上直接观察到烛焰的像。
故答案为：（1）使像成在光屏中央；（2）缩小；照相机；（3）变大；大于；（4）不能。
31．（6分）（2023•鞍山）小明在做“探究阻力对物体运动的影响”的实验中，让小车分别从
斜面的同一高度处由静止滑下，观察小车在不同材料（毛巾、棉布、木板）的水平面上滑行
的距离。
（1）同一小车从同一斜面的同一高度由静止滑下，这样做的目的是为了使小车到达水平面
的速度 相同 。在下滑过程中，小车的 重力势 能转化为小车的动能；
（2）实验中发现小车在毛巾表面滑行的距离最近，在木板表面滑行的距离最远。说明小车
受到的阻力越小，速度减小得越 慢 （选填“快”或“慢”）；
（3）在步骤（2）的基础上进一步推理：如果小车在水平面上滑行时受到的阻力为零，它将
做 匀速直线 运动，说明物体的运动 不需要 （选填“需要”或“不需要”）力来
维持；
（4）若水平面的材料相同，增加一个木块，让同一小车从同一斜面的不同高度由静止滑下，
还可以探究小车的 动能与速度 （选填“动能与速度”或“动能与质量”）的关系。
【解答】解：（1）根据控制变量法，同一小车从同一斜面的同一高度由静止滑下，这样做的
目的是为了使小车到达水平面的速度相同。在下滑过程中，小车的高度变小，重力势能变
小，速度变大，动能变大，重力势能转化为小车的动能；
（2）实验中发现小车在毛巾表面滑行的距离最近，在木板表面滑行的距离最远。说明小车
受到的阻力越小，速度减小得越慢；
（3）在步骤（2）的基础上进一步推理：如果小车在水平面上滑行时受到的阻力为零，小车
的速度不会变小，它将做匀速直线运动，说明物体的运动不需要力来维持；
（4）小车的质量不变，若水平面的材料相同，增加一个木块，让同一小车从同一斜面的不
同高度由静止滑下，小车下滑到水平面的速度不同，通过比较木块在同一水平面上被撞击
第33页（共38页）的距离来比较小车达水平面时动能的大小，故还可以探究小车的动能与速度的关系。
故答案为：（1）相同；重力势；（2）慢；（3）匀速直线；不需要；（4）动能与速度。
32．（6分）（2023•鞍山）小明利用天平和量筒做了测量液体密度的实验。
（1）实验时发现放在水平桌面上的天平指针位置如图甲所示，他应该首先确认 游码是
否在零刻度线处 ，再调节平衡螺母；
（2）将装有适量待测液体的烧杯放在调节好的天平上，测出烧杯和液体的总质量为154g；
然后将烧杯中的液体倒入量筒中一部分，如图乙所示，量筒中液体的体积为 4 0 cm3；
（3）把烧杯和剩余液体放在天平上，天平平衡时砝码及游码的位置如图丙所示，则烧杯和
剩余液体的质量为 106 g，根据上述实验数据计算出液体的密度 液 ＝ 1.2×1 0 3
kg/m3。 ρ
（4）小明还想利用一个圆柱形的容器、刻度尺和水，测量小木块（不吸水）的密度，他设计
了如下实验：
①在圆柱形容器内加入适量的水，用刻度尺测量水的深度记为h ；
1
②将小木块放入水中漂浮，水未溢出，用刻度尺测量水的深度记为h ；
2
③用细针将木块完全压入水中，水未溢出， 用刻度尺测出杯中水的深度 记为h ；
3
④则小木块密度表达式为
木
＝ （用
水
和所测物理量的字母表示）。
ρ ρ
【解答】解：
（1）使用天平时，要将托盘天平放在水平桌面上，调节天平平衡时，把游码移到标尺左端
的“0”刻度线处；
（2）读量筒的体积，明确分度值，正确读数为40cm3；
（3）如图丙所示，则烧杯和液体的总质量是m总 ＝100g+5g+1g＝106g；
第34页（共38页）烧杯和液体的总质量为154g，所以，该液体的密度是 ＝ ＝ ＝1.2g/cm3＝
ρ
1.2×103kg/m3；
（4）实验步骤：
①将适量的水倒入烧杯中，测出烧杯中水的深度h 。
1
②将木块轻放入玻璃杯中，待它漂浮时，用刻度尺测出杯中水的深度为h ；
2
③用细针缓慢地把木块压入水中，使之完全浸没，用刻度尺测出杯中水的深度为h ；
3
设烧杯的底面积为S，木块漂浮时，其排开水的体积为：V排 ＝S（h
2
﹣h
1
）；
因为木块漂浮在水面上受到的浮力等于重力，
所以G＝F浮 ＝ 水gV排 ＝ 水gS（h
2
﹣h
1
）；
ρ ρ
则木块的质量：m＝ ＝ 水S（h
2
﹣h
1
）；
ρ
当木块压入烧杯中，用刻度尺测出此时烧杯中水的深度h 。
3
小木块的体积为：V＝S（h ﹣h ），
3 1
小木块的密度： ＝ ＝ ＝ ；
ρ
故答案为：（1）
游码是否在零刻度线处；（2）40；（3）106；1.2×103；（4）③用刻度尺测出杯中水
的深度；④ 。
33．（10分）（2023•鞍山）小明使用阻值为5 、10 、15 、20 的定值电阻各一个，电压为3V
的电源以及规格为“10 ，0.5A”的滑动Ω变阻器Ω等器Ω材，Ω来“探究电流与电阻的关系”。
Ω
（1）他首先将5 的电阻接入了图甲的电路中，检查时发现电路中有一根导线连接错误，
请在错误的导线Ω上画“×”，并用笔画线代替导线将电路连接正确；
第35页（共38页）（2）电路正确连接后，闭合开关时发现，此时电压表和电流表均无示数，他判断产生此现
象的原因是 滑动变阻器 （选填“定值电阻”或“滑动变阻器”）断路。排除故障后移
动滑动变阻器的滑片，电流表示数如图乙所示，则此时电压表示数为 2 V；
（3）当定值电阻由5 换为10 时，为达到实验要求，需向 右 （选填“左”或“右”）
调节滑动变阻器的滑Ω片。分别Ω将5 和10 的电阻接入电路，在电压表示数不变的情况下，
滑动变阻器消耗的电功率之比为 Ω 2 ： 1 Ω ；
（4）如果只利用现有器材，让四个电阻单独接入电路都可完成实验，定值电阻两端的电压
应控制在2V～ 2. 5 V之间；
（5）小明按上述方法，更换不同阻值的电阻进行了多次实验后，得出结论：当电压一定时，
导体中的电流与导体的电阻成 反比 。
（6）完成上面实验后，小明又设计了图丙所示的电路来测量额定电压为2.5V的小灯泡正
常发光时的电阻，已知电源电压为7V，R 的阻值为10 ，请完成以下实验步骤：
0
①开关S和S
1
闭合、S
2
断开，移动滑动变阻器的滑片，Ω使小灯泡正常发光；
②保持滑动变阻器滑片位置不变，将开关S和S 闭合、S 断开，此时电压表示数为3V；再
2 1
将滑动变阻器的滑片移到最 左 （选填“左”或“右”）端，此时电压表示数为5V，电
路中的电流为 0. 2 A；
③小灯泡正常发光时的电阻R ＝ 8. 3 。（结果保留一位小数）
L
【解答】解：（1）原电路图中，电流表与定值Ω电阻并联，电压表串联在电路中是错误的，在探
究电流与电阻的关系实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电
阻两端，如下图所示：
；
（2）若电流表无示数，说明电路可能断路；电压表无示数，说明电压表与电源之间存在断
路，即产生此现象的原因是滑动变阻器断路；
电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.4A，则定值电阻两
第36页（共38页）端电压为U ＝I R ＝0.4A×5 ＝2V，即电压表示数为2V；
V 1 1
（3）实验中，当把5 的电阻Ω换成10 的电阻后，根据分压原理，电阻两端的电压变大，研
究电流与电阻关系时Ω要控制电压不变Ω，根据串联电路电压的规律，要增大滑动变阻器两端
的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向右滑动；
小明将5 和10 电阻分别接入电路，因定值电阻两端的电压保持不变，根据欧姆定律可
知，在电Ω压不变Ω时，电流与电阻成反比，故电路中电流之比为：
I ：I ＝10 ：5 ＝2：1；
1 2
因电源电压Ω和定Ω值电阻两端的电压不变，根据串联电路电压规律，滑动变阻器两端电压不
变，
由P＝UI可知，在电压不变时，电功率与电流成正比，故两次实验滑动变阻器消耗的电功
率之比为2：1；
（4）由图甲可知，电流表选用小量程，滑动变阻器允许通过的最大电流为0.5A，即电路中
最大电流为0.5A，当电路中电流最大，定值电阻阻值最小时，定值电阻两端电压最大，故
定值电阻两端最大电压为：
U V大 ＝I大R定小 ＝0.5A×5 ＝2.5V；
（5）因电流与电阻的乘积Ω为一定值，故可得出结论：当电压一定时，导体中的电流与导体
的电阻成反比；
（6）①开关S、S 闭合、S 断开，此时灯泡和滑动变阻器串联，电压表测滑动变阻器两端的
1 2
电压，当灯泡正常发光时，灯泡两端的电压为2.5V；由串联电路的电压规律可知，电压表
的示数为7V﹣2.5V＝4.5V；
②保持滑动变阻器位置不动，开关S、S 闭合、S 断开，此时滑动变阻器的最大电阻和R
2 1 0
串联，电压表测滑片右侧电阻丝的电压，已知此时电压表示数为3V；再将滑动变阻器滑片
调到最左端，滑动变阻器的最大电阻仍然和R 串联，电压表测整个滑动变阻器两端的电
0
压，此时电压表示数为5V，根据串联电路电压的规律，定值电阻两端的电压为7V﹣5V＝
2V，由欧姆定律，电路中的电流为：
I＝ ＝ ＝0.2A；
③在②中，因电压表接在滑片上，故电流经滑动变阻器的全部电阻丝后经定值电阻回到
电源负极，故在移动滑片过程中，电路中的电流不变，电压表测滑片右侧部分电阻丝的电
压；
第37页（共38页）故当电压表示数为3V时，由欧姆定律，滑动变阻器连入电路的电阻：
R滑部分 ＝ ＝ ＝15 ，
Ω
由串联电路电流特点和欧姆定律，在①中，灯正常发光时灯的电流为：
I ＝ ＝ ＝0.3A；
L
小灯泡正常发光时的电阻为：
R ＝ ＝ ≈8.3 。
L
Ω
故答案为：（1）见解答图；（2）滑动变阻器；2；（3）右；2：1；（4）2.5；（5）反比；（6）②左；
0.2；③8.3。
第38页（共38页）
