2023年辽宁省丹东市中考物理试卷
一、物理选择题（本题包括10个小题，每小题3分，共30分。其中1～7小题为单选题；8～10
小题为多选题，漏选得2分，错选得0分）
1．（3分）（2023•丹东）下列有关物理量的估测，符合实际的是（ ）
A．中学生立定跳远的距离约为5m
B．中学生正常呼吸一次的时间约为20s
C．一名中学生的质量约为50kg
D．中学生的正常体温约为42℃

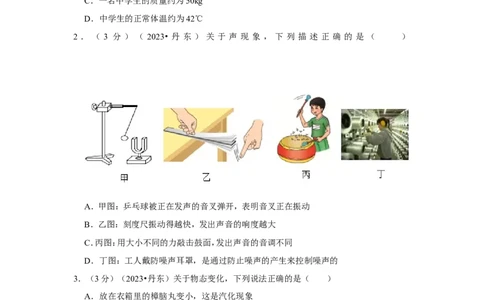

2 ． （ 3 分 ） （ 2023• 丹 东 ） 关 于 声 现 象 ， 下 列 描 述 正 确 的 是 （ ）
A．甲图：乒乓球被正在发声的音叉弹开，表明音叉正在振动
B．乙图：刻度尺振动得越快，发出声音的响度越大
C．丙图：用大小不同的力敲击鼓面，发出声音的音调不同
D．丁图：工人戴防噪声耳罩，是通过防止噪声的产生来控制噪声的
3．（3分）（2023•丹东）关于物态变化，下列说法正确的是（ ）
A．放在衣箱里的樟脑丸变小，这是汽化现象
B．从冰箱中取出的鸡蛋，过一会儿变湿，这是液化现象
C．夏天，晒在太阳下的湿衣服变干，这是升华现象
D．冬天，窗玻璃上出现冰花，这是凝固现象
4．（3分）（2023•丹东）下列现象中，属于光的折射现象的是（ ）
第1页（共35页）A． 日晷上的影子
B． “弯折”的筷子
C． 屏上的皮影
D． 水中的倒影
5．（3分）（2023•丹东）如图所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑片P
向右移动的过程中，下列说法正确的是（ ）
A．电压表示数变小 B．电压表示数变大
C．电流表A 示数变小 D．电流表A 示数变小
1 2
6．（3分）（2023•丹东）将小磁针放置在通电螺线管右侧，小磁针静止时，其N极的指向如图
所示。下列说法正确的是（ ）
第2页（共35页）A．电流从导线的A端流入螺线管
B．通电螺线管的左端为N极
C．通电螺线管周围真实存在磁感线
D．改变导线中电流方向，通电螺线管磁性强弱会改变

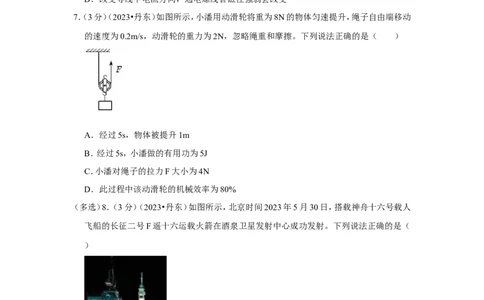

7．（3分）（2023•丹东）如图所示，小潘用动滑轮将重为8N的物体匀速提升，绳子自由端移动
的速度为0.2m/s，动滑轮的重力为2N，忽略绳重和摩擦。下列说法正确的是（ ）
A．经过5s，物体被提升1m
B．经过5s，小潘做的有用功为5J
C．小潘对绳子的拉力F大小为4N
D．此过程中该动滑轮的机械效率为80%
（多选）8．（3分）（2023•丹东）如图所示，北京时间2023年5月30日，搭载神舟十六号载人
飞船的长征二号F遥十六运载火箭在酒泉卫星发射中心成功发射。下列说法正确的是（
）
A．火箭加速升空的过程中，以地面为参照物，飞船是运动的
B．向下喷出的气体推动火箭上升，说明物体间力的作用是相互的
第3页（共35页）C．火箭使用的氢燃料燃烧时将内能转化为化学能
D．火箭加速升空的过程中，飞船的动能增大，重力势能增大
（多选）9．（3分）（2023•丹东）如图所示，两个完全相同的容器分别盛有甲、乙两种液体，将两
个体积相等的实心物体A、B分别放入甲、乙两种液体中，静止后，物体A悬浮，物体B漂
浮，两容器中液面相平。下列说法正确的是（ ）
A．若物体A、B密度相等，则物体A、B受到的浮力相等
B．若物体A、B密度相等，则两容器对桌面的压强相等
C．若甲、乙液体密度相等，则物体A的重力大于物体B的重力
D．若甲、乙液体密度相等，则物体A受到的浮力大于物体B受到的浮力

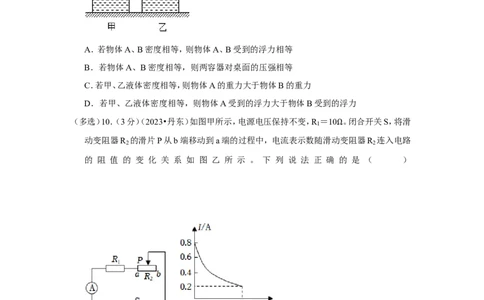

（多选）10．（3分）（2023•丹东）如图甲所示，电源电压保持不变，R ＝10 。闭合开关S，将滑
1
动变阻器R 的滑片P从b端移动到a端的过程中，电流表示数随滑动Ω变阻器R 连入电路
2 2
的 阻 值 的 变 化 关 系 如 图 乙 所 示 。 下 列 说 法 正 确 的 是 （ ）
A．电源电压为8V
B．R 的最小电功率为1.6W
1
C．滑动变阻器R 的最大阻值为30
2
D．当滑片P位于中点时，R
1
与R
2
的Ω电功率之比为2：3
三、填空题（本题包括10个小题，每空1分，共22分）
第4页（共35页）11．（2分）（2023•丹东）上课铃声响起后，同学们走进教室开始上课。这是利用了声可以传递
，铃声是通过 传入同学们耳朵的。
12．（2分）（2023•丹东）用丝绸摩擦玻璃棒，玻璃棒因失去电子而带 电。通常情况下，
玻璃是 （选填“导体”或“绝缘体”）。
13．（3分）（2023•丹东）如图所示是篮球运动员比赛时的情景。运动员把飞来的篮球接住，说
明力可以改变物体的 ；运动员再将篮球投出，篮球离开手后，继续向上运动，
是因为篮球具有 ；篮球离开手后，手对篮球 （选填“做功”或“不
做功”）。
14．（2分）（2023•丹东）如图所示，白色纸板竖直立在水平放置的平面镜上，入射光线与平面
镜的夹角为50度，则反射角大小为 度；若将ON右侧纸板F沿ON向后转动，
则纸板F上 （选填“能”或“不能”）显示出反射光线。
15．（2分）（2023•丹东）如图所示是我国航天员在中国空间站锻炼身体的画面。此画面信息
是通过 （选填“电磁波”或“超声波”）传回地面指挥中心的。五星红旗被航
天员带到空间站，它的质量 （选填“变大”“变小”或“不变”）。
第5页（共35页）16．（2分）（2023•丹东）如图所示是四冲程汽油机其中一个冲程的示意图，这是
冲程。到加油站给汽车加油时，能闻到汽油味儿，这是 现象。
17．（2分）（2023•丹东）用吸管喝酸奶，吸管有一端很尖，更容易将吸管插入包装盒中，这是
通过减小 来增大压强的。用吸管把酸奶“吸”入口中，这是利用了
的作用。
18．（3分）（2023•丹东）我国新能源轻轨列车出口阿根廷，轻轨列车利用太阳能光伏发电将
太阳能转化为电能存储在电池中，为列车驱动提供动力，最高运行速度可达60km/h。轻轨
列车以最高速度行驶0.1h通过的路程是 km。太阳能属于 （选填“可
再生”或“不可再生”）能源，来源于太阳内部发生的 （选填“核裂变”或
“核聚变”）。
19．（2分）（2023•丹东）如图所示，我国第一艘航空母舰“辽宁舰”在海上破浪前行。舰体距
海面2m深处受到海水的压强为 Pa。海上航行时，为了安全起见，两只
舰艇不能近距离高速并排行驶，是由于两舰艇间水的流速越大，压强越 。（海水
密度
海水
＝1.03×103kg/m3）
ρ
20．（2分）（2023•丹东）小潘家的电能表上标着“3000revs（/ kW•h）”。他将家里台式电脑单
独接入电路，工作 3min，电能表转盘转了 30 转，台式电脑消耗的电能为
J，电功率为 W。
四、作图题（本题包括3个小题，每小题3分，共9分）
21．（3分）（2023•丹东）如图所示，管道内A处有一只正在发光的小灯泡，小潘的眼睛在B处
看到了平面镜中小灯泡的像，请画出小潘看到小灯泡A的像的光路图。
第6页（共35页）22．（3分）（2023•丹东）如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F 是阻
2
力。请在图中画出作用在D点的最小动力F 、动力臂l 和阻力臂l 。
1 1 2
23．（3分）（2023•丹东）如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率
用电器。请用笔画线代替导线将电路补充完整。
五、计算题（本题包括3个小题，第24小题6分，第25小题6分，第26小题8分，共20分。要
求写出必要的文字说明、公式、计算过程、数值和单位）
24．（6分）（2023•丹东）某小汽车的质量为1500kg，轮胎与水平地面总接触面积为0.05m2。小
汽车在平直的公路上匀速行驶6.9km，消耗汽油0.5kg，已知小汽车匀速直线行驶时受到
的阻力为1000N。（汽油的热值q＝4.6×107J/kg）求：
（1）该小汽车在水平地面上静止时对地面的压强；
（2）在此过程中该小汽车牵引力所做的功；
（3）该小汽车发动机的效率。
25．（6分）（2023•丹东）如图所示是某品牌电热锅的简化电路，R 、R 均为发热电阻。电热锅
1 2
工作时，通过开关S 和S 实现低温、中温和高温的挡位控制。已知低温挡电阻R ＝110 ，
1 2 1
中温挡功率为880W。求： Ω
（1）电热锅低温挡工作时的电功率；
第7页（共35页）（2）电热锅中温挡工作时的电流；
（3）使用电热锅高温挡将质量为2kg的水从20℃加热到75℃所用的时间。[不计热量损失，
水的比热容c＝4.2×103J/（kg•℃）]
26．（8分）（2023•丹东）如图所示，电源电压保持不变，小灯泡L标有“6V，3W”字样，定值
电阻R 阻值为20 ，滑动变阻器R 最大阻值为18 。（不考虑温度对灯丝电阻的影响）求：
1 2
（1）小灯泡L的电Ω 阻； Ω
（2）当开关S、S 都闭合，滑动变阻器R 的滑片P移到a端时，小灯泡L恰好正常发光，求
1 2
电流表的示数；
（3）当开关S 断开，S闭合，滑动变阻器R 的滑片P移到b端时，小灯泡L的电功率。
1 2
六、综合题（本题包括6个小题，第27小题6分，第28小题7分，第29小题7分，第30小题7
分，第31小题6分，第32小题6分，共39分）
27．（6分）（2023•丹东）在“探究水沸腾时温度变化的特点”的实验中：
第8页（共35页）（1）在组装器材时，出现如图甲所示的情形，其中存在的错误是 ，
此时应对 （选填“A”或“B”）处进行调整。
（2）器材调整好后，用酒精灯给烧杯中的水加热，某一时刻温度计的示数如图乙所示，此
时水的温度为 ℃。
（3）继续加热，当水温达到90℃时，每隔0.5min记录一次温度，根据记录的数据绘制了如
图丙所示的图象。由图象可知此次实验中水的沸点是 ℃，由此可知当地当时的
大气压 （选填“高于”“低于”或“等于”）标准大气压。
（4）为探究水沸腾的过程中是否需要吸热，应 ，观察水是否继续沸腾。
28．（7分）（2023•丹东）小潘同学选用焦距为15cm的凸透镜，做“探究凸透镜的成像规律”
的实验。
（1）实验在 （选填“较暗”或“较亮”）的环境中进行，现象更明显。
（2）小潘将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整蜡烛、凸透镜和光屏
的高度，使烛焰、凸透镜和光屏三者的中心大致在同一高度，这样做的目的是使像呈现在
。
（3）小潘将蜡烛放在10cm刻度线处，移动光屏到如图所示位置，光屏上恰好呈现一清晰
的像，该像的性质是倒立、 （选填“放大”“缩小”或“等大”）的实像。
（4）保持凸透镜位置不变，小潘将蜡烛移动到25cm刻度线处，若想在光屏上得到清晰的
像，应把光屏向 移动（选填“左”或“右”），像将 （选填“变大”
“变小”或“不变”）。
（5）保持凸透镜位置不变，小潘将蜡烛移动到40cm刻度线处，无论怎样移动光屏，在光屏
上都找不到清晰的像，当小潘的眼睛在凸透镜的右侧，透过凸透镜观察到烛焰 、
放大的像（选填“正立”或“倒立”），生活中的 就是利用这样的成像原理工
作的（选填“照相机”“投影仪”或“放大镜”）。
29．（7分）（2023•丹东）小潘和小明想知道鸭绿江水的密度。
第9页（共35页）（1）小潘利用天平和量筒进行了如下实验：
①将天平放在 桌面上，游码移到标尺左端零刻度线处，此时指针位置如图甲
所示，向 调节平衡螺母，直到天平平衡；
②向烧杯中倒入适量鸭绿江水，将装有江水的烧杯放在已调平的天平左盘，向右盘中加
减砝码并调节游码，天平再次平衡后，右盘中砝码和游码在标尺上的位置如图乙所示，则
江水和烧杯的总质量为 g；
③将烧杯中的江水倒入量筒中一部分，如图丙所示，则量筒中江水的体积为
cm3；
④用天平测出剩余江水和烧杯的总质量为 53.2g，则所测江水的密度为
kg/m3；
⑤在把烧杯中的江水倒入量筒中时，如果有几滴江水滴到桌面上，会导致所测江水密度
值 （选填“偏大”或“偏小”）。
（2）在没有天平的条件下，小明使用不吸水的木块（已知木块的密度为
木
）、细钢针和量
筒，进行了如图丁所示的实验： ρ
①向量筒中倒入适量的江水，体积记为V ；
1
②将木块轻轻放入量筒中，当木块静止时，液面对应的体积记为V ；
2
③用细钢针将木块压入江水中，使其浸没，静止时液面对应的体积记为V ；
3
④鸭绿江水密度的表达式 ＝ 。（用V
1
、V
2
、V
3
和
水
表示）
30．（7分）（2023•丹东）在“研ρ 究影响滑动摩擦力大小的因素”实验中，小潘同学ρ选择了三
块粗糙程度不同的长木板、一个木块、质量相等的砝码若干、一个弹簧测力计，进行实验。
（1）如图所示，将木块放在水平长木板上，用弹簧测力计沿水平方向拉动木块，使其做
运动，根据 知识可知，木块受到的滑动摩擦力的大小等于弹簧测力计的示数。
（2）小潘经过多次实验获得下表中的实验数据。
实验 实验条件 弹簧测力计
次数 示数F/N
第10页（共35页）1 木块 长木板 0.8
2 木块上放1个砝码 长木板 1.0
3 木块上放2个砝码 长木板 1.2
4 木块上放1个砝码 粗糙长木板 1.3
5 木块上放1个砝码 更粗糙长木板 1.7
①分析表中 三次实验数据，可以得出在接触面粗糙程度相同的情况下，压
力越大，滑动摩擦力越 ；
②分析表中2、4、5三次实验数据，可以得出在 相同的情况下，接触面越粗糙，
滑动摩擦力越大。
（3）实验过程中，当弹簧测力计的示数为0.5N时，木块未被拉动，此时木块受到的摩擦力
0.5N。（选填“大于”“小于”或“等于”）
（4）体操运动员上器械前，会在手上涂防滑粉，这是通过增大 来增大摩
擦力。
31．（6分）（2023•丹东）在“探究电流与电压的关系”实验中，小潘设计并连接了如图甲所
示的电路。
（1）在闭合开关前，滑动变阻器的滑片应移到最 端。（选填“左”或“右”）
（2）闭合开关，发现电流表有示数，电压表无示数，已知导线、仪表均完好且接触良好，则
故障原因可能是定值电阻 。（选填“断路”或“短路”）
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为1.0V时，电流表
示数如图乙所示，则电流表示数为 A。
（4）继续移动滑动变阻器的滑片，进行多次测量，记录实验数据如下表。
第11页（共35页）实验次数 1 2 3 4
电压U/V 1.0 1.6 2.2 2.8
电流I/A 0.16 0.22 0.28
分析表中数据可知：在电阻一定的情况下，通过导体的电流与导体两端的电压成
。
（5）同桌的小明分别用两个阻值未知的电阻R 和R 进行实验，得到两个电阻的I﹣U图
1 2
象，如图丙所示。由图象可知R R 。（选填“＞”“＜”或“＝”）
1 2
（6）若将定值电阻换成小灯泡，不能达到本实验的探究目的，是因为
。
32．（6分）（2023•丹东）在“测量小灯泡的额定功率”实验中，小潘选用的小灯泡L的额定
电压为2.5V。
（1）小潘设计了如图甲所示的电路图，连接好电路后，闭合开关S，发现电流表的指针向左
偏转，如图乙所示，其原因是 。
（2）排除故障后，闭合开关S，移动滑动变阻器R的滑片P到某一位置时，电压表示数如图
丙所示，为 V，要测量小灯泡L的额定功率，滑片P应向 （选填
“左”或“右”）移动，使电压表示数为2.5V，此时电流表示数为0.24A，则小灯泡L的额
定功率为 W。
（3）实验结束后，小潘认为没有电流表也能测出小灯泡的额定功率。于是他找来了另一个
第12页（共35页）电源（电压恒为8V）、一个额定电压为6V的小灯泡L 和一个阻值为20 的定值电阻R
1 0
等器材，设计了如图丁所示的电路，并完成了实验。实验过程如下： Ω
①断开开关S ，闭合开关S、S ，移动滑动变阻器R的滑片P，使电压表的示数为
1 2
V，小灯泡L 正常发光；
1
②断开开关S ，闭合开关S、S ，保持滑动变阻器R的滑片P位置不变，读出电压表的示
2 1
数为1.6V；
③小灯泡L 的额定功率为 W。
1
第13页（共35页）2023年辽宁省丹东市中考物理试卷
参考答案与试题解析
一、物理选择题（本题包括10个小题，每小题3分，共30分。其中1～7小题为单选题；8～10
小题为多选题，漏选得2分，错选得0分）
1．（3分）（2023•丹东）下列有关物理量的估测，符合实际的是（ ）
A．中学生立定跳远的距离约为5m
B．中学生正常呼吸一次的时间约为20s
C．一名中学生的质量约为50kg
D．中学生的正常体温约为42℃
【解答】解：A、中学生立定跳远的距离约为2m，故A错误；
B、中学生正常呼吸一次的时间约为2s～3s左右，故B错误；
C、一名中学生的质量约为50kg，故C正确；
D、中学生的正常体温约为37℃，并且变化的幅度很小，故D错误；
故选：C。
2 ． （ 3 分 ） （ 2023• 丹 东 ） 关 于 声 现 象 ， 下 列 描 述 正 确 的 是 （ ）
A．甲图：乒乓球被正在发声的音叉弹开，表明音叉正在振动
B．乙图：刻度尺振动得越快，发出声音的响度越大
C．丙图：用大小不同的力敲击鼓面，发出声音的音调不同
D．丁图：工人戴防噪声耳罩，是通过防止噪声的产生来控制噪声的
【解答】解：A、发声的音叉将乒乓球弹开，该现象说明发声的物体在振动，故A正确；
B、刻度尺振动得越快，发出声音的音调越高，故B错误；
第14页（共35页）C、用大小不同的力敲击鼓面，鼓面的振幅不同，响度不同，故C错误；
D、工人戴防噪声耳罩，属于在人耳处减弱噪声，故D错误。
故选：A。
3．（3分）（2023•丹东）关于物态变化，下列说法正确的是（ ）
A．放在衣箱里的樟脑丸变小，这是汽化现象
B．从冰箱中取出的鸡蛋，过一会儿变湿，这是液化现象
C．夏天，晒在太阳下的湿衣服变干，这是升华现象
D．冬天，窗玻璃上出现冰花，这是凝固现象
【解答】解：A、放在衣箱里的樟脑丸变小，这是升华现象，故A错误；
B、从冰箱中取出的鸡蛋，过一会儿变湿，这是液化现象，故B正确；
C、夏天，晒在太阳下的湿衣服变干，这是汽化现象，故C错误；
D、冬天，窗玻璃上出现冰花，这是凝华现象，故D错误；
故选：B。
4．（3分）（2023•丹东）下列现象中，属于光的折射现象的是（ ）
A． 日晷上的影子
B． “弯折”的筷子
C． 屏上的皮影
第15页（共35页）D． 水中的倒影
【解答】解：AC、日晷上的影子、屏上的皮影，都是由光沿直线传播形成的，故AC错误；
B、斜插在水中的筷子，筷子在水面处看起来变折了，这是由于筷子反射的光从水中斜射
入空气中时，传播方向发生了偏折，远离法线，折射角大于入射角，所以筷子在水中的部
分是向上弯折，是由于光的折射形成的，故B正确；
D、水中的倒影，属于平面镜成像，是由于光的反射形成的，故D错误。
故选：B。
5．（3分）（2023•丹东）如图所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑片P
向右移动的过程中，下列说法正确的是（ ）
A．电压表示数变小 B．电压表示数变大
C．电流表A 示数变小 D．电流表A 示数变小
1 2
【解答】解：由电路图可知，R 和R 并联，电流表A 测通过R的电流，电流表A 测通过R
1 2 2 1 0
的电流，电压表测电源的电压；
因电源的电压不变，所以电压表的示数不变，故AB错误；
滑动变阻器的滑片P向右移动过程中，滑动变阻器接入电路的电阻变大，由欧姆定律可知，
通过滑动变阻器的电流变小，即电流表A 的示数变小，故D正确；
2
因为并联电路两端电压不变，而定值电阻R 的阻值不变，所以根据欧姆定律可知通过R
0 0
的电流不变，即电流表A 示数不变，故C错误。
1
故选：D。
6．（3分）（2023•丹东）将小磁针放置在通电螺线管右侧，小磁针静止时，其N极的指向如图
所示。下列说法正确的是（ ）
第16页（共35页）A．电流从导线的A端流入螺线管
B．通电螺线管的左端为N极
C．通电螺线管周围真实存在磁感线
D．改变导线中电流方向，通电螺线管磁性强弱会改变
【解答】解：AB、由图可知，小磁针的磁极为：左侧为N极，右侧为S极，根据异名磁极相互
吸引，则可知螺线管的磁极为：左侧为N极，右侧为S极，则根据安培定则可知，电流是从
B端流入螺线管的；故A错误，B正确；
C、通电螺线管周围磁感线，是人为引入的，不是真实存在，故C错误；
D、电磁铁由螺线管和铁芯两部分组成，电磁铁的磁性强弱和电流大小、线圈匝数有关，改
变导线中电流大小，通电螺线管磁性强弱会改变，故D错误。
故答案为：B。
7．（3分）（2023•丹东）如图所示，小潘用动滑轮将重为8N的物体匀速提升，绳子自由端移动
的速度为0.2m/s，动滑轮的重力为2N，忽略绳重和摩擦。下列说法正确的是（ ）
A．经过5s，物体被提升1m
B．经过5s，小潘做的有用功为5J
C．小潘对绳子的拉力F大小为4N
D．此过程中该动滑轮的机械效率为80%
【解答】解：
A、由图可知动滑轮上绳子的有效股数为n＝2，绳子自由端移动的速度为0.2m/s，则物体
升高的速度为v物 ＝ v绳 ＝ ×0.2m/s＝0.1m/s，
经过5s物体被提升的高度为：
第17页（共35页）h＝v物t＝0.1m/s×5s＝0.5m，故A错误；
B、经过5s小潘做的有用功为：
W有用 ＝Gh＝8N×0.5m＝4J，故B错误；
C、不计绳重和摩擦，小潘对绳子的拉力为：
F＝ ＝ ＝5N，故C错误；
D、绳子移动的距离为：s＝2h＝2×0.5m＝1m，
拉力做的总功为：
W总 ＝Fs＝5N×1m＝5J，
此过程中该动滑轮的机械效率：
＝ ×100%＝ ×100%＝80%，故D正确。
η
故选：D。
（多选）8．（3分）（2023•丹东）如图所示，北京时间2023年5月30日，搭载神舟十六号载人
飞船的长征二号F遥十六运载火箭在酒泉卫星发射中心成功发射。下列说法正确的是（
）
A．火箭加速升空的过程中，以地面为参照物，飞船是运动的
B．向下喷出的气体推动火箭上升，说明物体间力的作用是相互的
C．火箭使用的氢燃料燃烧时将内能转化为化学能
D．火箭加速升空的过程中，飞船的动能增大，重力势能增大
【解答】解：A．火箭加速升空的过程中，飞船与地面之间有位置的变化，以地面为参照物，
飞船是运动的，故A正确；
B．火箭点火向下喷出气体，给气体一个向下的力，由于物体间力的作用是相互的，火箭受
第18页（共35页）到一个向上的力，所以火箭向上运动，故B正确；
C．火箭使用的氢燃料燃烧时将化学能转化为内能，故C错误；
D．火箭加速升空的过程中，飞船的质量不变，速度增大，动能增大，高度增大，重力势能增
大，故D正确。
故选：ABD。
（多选）9．（3分）（2023•丹东）如图所示，两个完全相同的容器分别盛有甲、乙两种液体，将两
个体积相等的实心物体A、B分别放入甲、乙两种液体中，静止后，物体A悬浮，物体B漂
浮，两容器中液面相平。下列说法正确的是（ ）
A．若物体A、B密度相等，则物体A、B受到的浮力相等
B．若物体A、B密度相等，则两容器对桌面的压强相等
C．若甲、乙液体密度相等，则物体A的重力大于物体B的重力
D．若甲、乙液体密度相等，则物体A受到的浮力大于物体B受到的浮力
【解答】解：A、实心物体A、B的体积相同，若物体A、B密度相等，由m＝ V知A、B的质
量相同，由G＝mg知A、B的重力相同，由图知A悬浮，B漂浮，浮力都等于ρ 其自身的重力，
由于重力相同，则物体A、B受到的浮力相等，故A正确；
B、若物体A、B密度相等，物体A悬浮，甲液体的密度等于A物体的密度，物体B漂浮，乙
液体的密度大于B物体的密度，所以乙液体的密度大于甲液体的密度；
由于两容器中液面相平，所以液体和物体排开液体的总体积相同，由于实心物体A、B的
体积相同，所以V
A排
＞V
B排
，则V
A液
＜V
B液
，由G＝mg＝ Vg知乙液体的重力大于甲液体
的重力，由A知A、B的重力相同，且容器的重力相同，所以ρ 甲容器对桌面的压力小于乙容
器对桌面的压力，容器的底面积相同，由p＝ 知甲容器对桌面的压强小于乙容器对桌面
的压强，故B错误；
CD、若甲、乙液体密度相等，物体A悬浮，液体的密度等于A物体的密度，物体B漂浮，液
体的密度大于B物体的密度，所以A物体的密度大于B物体的密度，由于实心物体A、B
的体积相同，由G＝mg＝ Vg知物体A的重力大于物体B的重力，故C正确；
ρ 第19页（共35页）由于A悬浮，B漂浮，浮力都等于其自身的重力，由于物体A的重力大于物体B的重力，
则物体A受到的浮力大于物体B受到的浮力，故D正确。
故选：ACD。
（多选）10．（3分）（2023•丹东）如图甲所示，电源电压保持不变，R ＝10 。闭合开关S，将滑
1
动变阻器R 的滑片P从b端移动到a端的过程中，电流表示数随滑动Ω变阻器R 连入电路
2 2
的 阻 值 的 变 化 关 系 如 图 乙 所 示 。 下 列 说 法 正 确 的 是 （ ）
A．电源电压为8V
B．R 的最小电功率为1.6W
1
C．滑动变阻器R 的最大阻值为30
2
D．当滑片P位于中点时，R
1
与R
2
的Ω电功率之比为2：3
【解答】解：A、由图可知，当滑动变阻器的滑片位于a端时，电路为R 的简单电路，此时电
1
路中的电流最大，为0.8A，则电源电压：U＝I最 大R
1
＝0.8A×10 ＝8V，故A正确；
BC、由图可知，当滑动变阻器的滑片位于b端时，两电阻串联，滑动Ω变阻器全部接入电路，
阻值为30 ，此时电路中电流最小为0.2A，R
1
的电功率最小，则P最小 ＝ R
1
＝（0.2A）
Ω
2×10 ＝0.4W，故B错误、C正确；
Ω
D、当滑片P位于中点时，变阻器接入电路的阻值为15 ，则R 与R 的电功率之比为：
1 2
Ω
第20页（共35页）＝ ＝ ＝ ＝ ，故D正确。
故选：ACD。
三、填空题（本题包括10个小题，每空1分，共22分）
11．（2分）（2023•丹东）上课铃声响起后，同学们走进教室开始上课。这是利用了声可以传递
信息 ，铃声是通过 空气 传入同学们耳朵的。
【解答】解：（1）上课铃声响起后，同学们走进教室开始上课。这是利用了声可以传递信息；
（2）上课铃声是通过空气传入人耳的。
故答案为：信息；空气。
12．（2分）（2023•丹东）用丝绸摩擦玻璃棒，玻璃棒因失去电子而带 正 电。通常情况下，
玻璃是 绝缘体 （选填“导体”或“绝缘体”）。
【解答】解：用丝稠摩擦玻璃棒，玻璃棒由于失去电子而带正电；通常情况下，玻璃不容易
导电，是绝缘体。
故答案为：正；绝缘体。
13．（3分）（2023•丹东）如图所示是篮球运动员比赛时的情景。运动员把飞来的篮球接住，说
明力可以改变物体的 运动状态 ；运动员再将篮球投出，篮球离开手后，继续向上运动，
是因为篮球具有 惯性 ；篮球离开手后，手对篮球 不做功 （选填“做功”或“不
做功”）。
【解答】解：运动员把飞来的篮球接住，运动员给篮球一个作用力，篮球由运动变为静止，
说明力可以改变物体的运动状态；
篮球离开手后，继续向上运动，是因为篮球具有惯性，仍然要保持原来的运动状态；
篮球离开手后，依靠惯性向前运动，不再受到人的作用力，所以手对篮球不做功。
故答案为：运动状态；惯性；不做功。
14．（2分）（2023•丹东）如图所示，白色纸板竖直立在水平放置的平面镜上，入射光线与平面
第21页（共35页）镜的夹角为50度，则反射角大小为 4 0 度；若将ON右侧纸板F沿ON向后转动，则
纸板F上 不能 （选填“能”或“不能”）显示出反射光线。
【解答】解：当入射光线与平面镜的夹角为50°时，入射角为90°﹣50°＝40°，根据光的反射
定律：反射角等于入射角，反射角也为40°；
若将ON右侧纸板F沿ON向后转动，则纸板F和E没有在同一平面上，纸板F上不能显
示出反射光束。
故答案为：40；不能。
15．（2分）（2023•丹东）如图所示是我国航天员在中国空间站锻炼身体的画面。此画面信息
是通过 电磁波 （选填“电磁波”或“超声波”）传回地面指挥中心的。五星红旗被航
天员带到空间站，它的质量 不变 （选填“变大”“变小”或“不变”）。
【解答】解：飞船与地面接收站之间是通过电磁波传递信息的，电磁波可以在真空中传播；
五星红旗被航天员带到空间站，只是位置发生了变化，它的质量不变。
故答案为：电磁波；不变。
16．（2分）（2023•丹东）如图所示是四冲程汽油机其中一个冲程的示意图，这是 做功 冲
程。到加油站给汽车加油时，能闻到汽油味儿，这是 扩散 现象。
【解答】解：由图可知，进气门、排气门都关闭，活塞向下运动，为做功冲程；在加油站为汽
第22页（共35页）车加油时，能闻到汽油味，是因为汽油分子在不停地做无规则运动的结果，是扩散现象。
故答案为：做功；扩散。
17．（2分）（2023•丹东）用吸管喝酸奶，吸管有一端很尖，更容易将吸管插入包装盒中，这是
通过减小 受力面积 来增大压强的。用吸管把酸奶“吸”入口中，这是利用了 大气
压 的作用。
【解答】解：吸管有一端很尖，在压力一定时，减小了受力面积，增大了压强，所以更容易将
吸管插入包装盒中；
用吸管吸酸奶时，吸管内部气压降低，酸奶在大气压作用下被“吸”入口中。
故答案为：受力面积；大气压。
18．（3分）（2023•丹东）我国新能源轻轨列车出口阿根廷，轻轨列车利用太阳能光伏发电将
太阳能转化为电能存储在电池中，为列车驱动提供动力，最高运行速度可达60km/h。轻轨
列车以最高速度行驶0.1h通过的路程是 6 km。太阳能属于 可再生 （选填“可再
生”或“不可再生”）能源，来源于太阳内部发生的 核聚变 （选填“核裂变”或“核
聚变”）。
【解答】解：轻轨列车以最高速度行驶0.1h通过的路程：s＝vt＝60km/h×0.1h＝6km；
太阳能是太阳内部氢发生聚变反应产生的；这种能源可以源源不断地从自然界直接获取，
故属于可再生能源。
故答案为：6；可再生；核聚变。
19．（2分）（2023•丹东）如图所示，我国第一艘航空母舰“辽宁舰”在海上破浪前行。舰体距
海面2m深处受到海水的压强为 2.06×1 0 4 Pa。海上航行时，为了安全起见，两只舰艇
不能近距离高速并排行驶，是由于两舰艇间水的流速越大，压强越 小 。（海水密度
海水
＝1.03×103kg/m3） ρ
【解答】解：舰体距海面2m深处受到海水的压强p＝ 海水gh＝1.03×103kg/m3×10N/kg×2m
＝2.06×104Pa； ρ
两只舰艇不能近距离高速并排行驶，是由于两舰艇间水的流速越大，压强越小，两舰艇外
侧水的流速越小，压强越大，形成向内的压力差，可能使两只舰艇发生相撞。
故答案为：2.06×104；小。
第23页（共35页）20．（2分）（2023•丹东）小潘家的电能表上标着“3000revs（/ kW•h）”。他将家里台式电脑单
独接入电路，工作3min，电能表转盘转了30转，台式电脑消耗的电能为 3.6×1 0 4 J，电
功率为 20 0 W。
【解答】解：（1）转盘转动30转消耗电能：W＝ kW•h＝0.01kW•h＝0.01×3.6×106J＝
3.6×104J；
（2）用电器的功率：P＝ ＝ ＝200W。
故答案为：（1）3.6×104；（2）200。
四、作图题（本题包括3个小题，每小题3分，共9分）
21．（3分）（2023•丹东）如图所示，管道内A处有一只正在发光的小灯泡，小潘的眼睛在B处
看到了平面镜中小灯泡的像，请画出小潘看到小灯泡A的像的光路图。
【解答】解：由平面镜成像特点作出灯泡A的对称点，即灯泡A的像点A′，连接A′B，与
镜面的交点为入射点O，连接OB为反射光线，再连接AO为入射光线。如图所示：
22．（3分）（2023•丹东）如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F 是阻
2
力。请在图中画出作用在D点的最小动力F 、动力臂l 和阻力臂l 。
1 1 2
【解答】解：已知支点为O，要求作用在A点的动力F 最小，由杠杆平衡条件可知动力臂
1
第24页（共35页）L 应最长，由图知最长的动力臂等于OD；要使杠杆平衡，该力的方向应斜下方，且与撬棒
1
垂直，过D点作垂直于OD向下的动力F ，那么OD即为所作的动力臂l ；
1 1
过O点作力F 作用线的垂线段l ，则l 即为所作的阻力臂，如图所示：
2 2 2
23．（3分）（2023•丹东）如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率
用电器。请用笔画线代替导线将电路补充完整。
【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡，最后灯泡接零线，这样在断开开关
能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：
五、计算题（本题包括3个小题，第24小题6分，第25小题6分，第26小题8分，共20分。要
求写出必要的文字说明、公式、计算过程、数值和单位）
24．（6分）（2023•丹东）某小汽车的质量为1500kg，轮胎与水平地面总接触面积为0.05m2。小
汽车在平直的公路上匀速行驶6.9km，消耗汽油0.5kg，已知小汽车匀速直线行驶时受到
的阻力为1000N。（汽油的热值q＝4.6×107J/kg）求：
（1）该小汽车在水平地面上静止时对地面的压强；
（2）在此过程中该小汽车牵引力所做的功；
第25页（共35页）（3）该小汽车发动机的效率。
【解答】解：（1）汽车在水平地面上静止时对地面的压力：
F＝G＝mg＝1500kg×10N/kg＝1.5×104N，
则汽车在水平地面上静止时对地面的压强：
p＝ ＝ ＝3×105Pa；
（2）汽车在平直的公路上匀速行驶时，处于平衡状态，
则牵引力F牵 ＝f＝1000N，
所以汽车牵引力所做的功：
W＝F牵s＝1000N×6.9×103m＝6.9×106J；
（3）燃料完全燃烧放出的热量：
Q放 ＝mq＝0.5kg×4.6×107J/kg＝2.3×107J，
该汽车发动机的效率：
＝ ×100%＝ ×100%＝30%。
η
答：（1）该小汽车在水平地面上静止时对地面的压强为3×105Pa；
（2）在此过程中该小汽车牵引力所做的功为6.9×106J；
（3）该小汽车发动机的效率为30%。
25．（6分）（2023•丹东）如图所示是某品牌电热锅的简化电路，R 、R 均为发热电阻。电热锅
1 2
工作时，通过开关S 和S 实现低温、中温和高温的挡位控制。已知低温挡电阻R ＝110 ，
1 2 1
中温挡功率为880W。求： Ω
（1）电热锅低温挡工作时的电功率；
（2）电热锅中温挡工作时的电流；
（3）使用电热锅高温挡将质量为2kg的水从20℃加热到75℃所用的时间。[不计热量损失，
水的比热容c＝4.2×103J/（kg•℃）]
第26页（共35页）【解答】解：（1）R 的独立工作时的电功率：P ＝ ＝ ＝440W，
1 1
由于P
1
＜P中温 ＝880W，所以电热锅低温挡工作时的电功率为：P低温 ＝P
1
＝440W；
（2）根据P＝UI得电热锅中温挡工作时的电流为：I＝ ＝ ＝4A；
（3）由图知当S 闭合、S 断开时，电路为R 的简单电路，为低温挡；当S 闭合、S 断开时，
1 2 1 2 1
电路为R 的简单电路，为中温挡；当S 、S 都闭合时，R 、R 并联，为高温挡，则高温的功
2 1 2 1 2
率为：
P高温 ＝P低温+P中温 ＝440W+880W＝1320W；
水吸收的热量为：
Q吸 ＝cmΔt＝4.2×103J/（kg•℃）×2kg×（75℃﹣20℃）＝4.62×105J，
若不计热量损失，消耗的电能W＝Q吸 ＝4.62×105J，
所需时间为：
t＝ ＝ ＝350s。
答：（1）电热锅低温挡工作时的电功率为440W；
（2）电热锅中温挡工作时的电流为4A；
（3）使用电热锅高温挡将质量为2kg的水从20℃加热到75℃所用的时间为350s。
26．（8分）（2023•丹东）如图所示，电源电压保持不变，小灯泡L标有“6V，3W”字样，定值
电阻R 阻值为20 ，滑动变阻器R 最大阻值为18 。（不考虑温度对灯丝电阻的影响）求：
1 2
（1）小灯泡L的电Ω 阻； Ω
（2）当开关S、S 都闭合，滑动变阻器R 的滑片P移到a端时，小灯泡L恰好正常发光，求
1 2
电流表的示数；
（3）当开关S 断开，S闭合，滑动变阻器R 的滑片P移到b端时，小灯泡L的电功率。
1 2
【解答】解：（1）不考虑温度对灯丝电阻的影响，根据P＝ 可知小灯泡L的电阻R ＝
L
第27页（共35页）＝ ＝12 ；
Ω
（2）当开关S、S 都闭合，滑动变阻器R 的滑片P移到a端时，滑动变阻器接入电路的阻
1 2
值为0 ，定值电阻和灯泡并联，电流表测量干路电流。
小灯泡ΩL恰好正常发光，则电源电源U＝U
L
＝6V，
通过灯泡的电流I ＝ ＝ ＝0.5A，
L
通过定值电阻的电流I ＝ ＝ ＝0.3A，
1
电流表的示数I＝I +I ＝0.5A+0.3A＝0.8A；
L 1
（3）当开关S 断开，S闭合，滑动变阻器R 的滑片P移到b端时，灯泡和滑动变阻器串联，
1 2
根据欧姆定律可知电路电流I′＝ ＝ ＝0.2A，
小灯泡L的电功率P灯 ＝I′2R
L
＝（0.2A）2×12 ＝0.48W。
答：（1）小灯泡L的电阻为12 ； Ω
（2）电流表的示数为0.8A； Ω
（3）当开关S 断开，S闭合，滑动变阻器R 的滑片P移到b端时，小灯泡L的电功率为
1 2
0.48W。
六、综合题（本题包括6个小题，第27小题6分，第28小题7分，第29小题7分，第30小题7
分，第31小题6分，第32小题6分，共39分）
27．（6分）（2023•丹东）在“探究水沸腾时温度变化的特点”的实验中：
（1）在组装器材时，出现如图甲所示的情形，其中存在的错误是 温度计的玻璃泡碰到
第28页（共35页）容器底 ，此时应对 A （选填“A”或“B”）处进行调整。
（2）器材调整好后，用酒精灯给烧杯中的水加热，某一时刻温度计的示数如图乙所示，此
时水的温度为 7 6 ℃。
（3）继续加热，当水温达到90℃时，每隔0.5min记录一次温度，根据记录的数据绘制了如
图丙所示的图象。由图象可知此次实验中水的沸点是 9 9 ℃，由此可知当地当时的大
气压 低于 （选填“高于”“低于”或“等于”）标准大气压。
（4）为探究水沸腾的过程中是否需要吸热，应 停止加热 ，观察水是否继续沸腾。
【解答】解：（1）实验组装过程中，要采用自下而上的方法组装，图甲中温度计的玻璃泡接
触了烧杯底部，应调整A；
（2）确定温度计的分度值为1℃，在0刻度线以上，示数为76℃；
（3）从图象可以看出水在沸腾过程中保持99℃不变，所以沸点为99℃；沸腾时，温度保持
不变，1标准大气压时水的沸点为100℃，气压越小沸点越低，由此可知当地当时的大气压
低于标准大气压；
（4）为探究水沸腾的过程中是否需要吸热，应停止加热，观察水是否继续沸腾。
故答案为：（1）温度计的玻璃泡碰到容器底；A；（2）76；（3）99；低于；（4）停止加热。
28．（7分）（2023•丹东）小潘同学选用焦距为15cm的凸透镜，做“探究凸透镜的成像规律”
的实验。
（1）实验在 较暗 （选填“较暗”或“较亮”）的环境中进行，现象更明显。
（2）小潘将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整蜡烛、凸透镜和光屏
的高度，使烛焰、凸透镜和光屏三者的中心大致在同一高度，这样做的目的是使像呈现在
光屏的中央位置 。
（3）小潘将蜡烛放在10cm刻度线处，移动光屏到如图所示位置，光屏上恰好呈现一清晰
的像，该像的性质是倒立、 缩小 （选填“放大”“缩小”或“等大”）的实像。
（4）保持凸透镜位置不变，小潘将蜡烛移动到25cm刻度线处，若想在光屏上得到清晰的
像，应把光屏向 右 移动（选填“左”或“右”），像将 变大 （选填“变大”“变
小”或“不变”）。
（5）保持凸透镜位置不变，小潘将蜡烛移动到40cm刻度线处，无论怎样移动光屏，在光屏
第29页（共35页）上都找不到清晰的像，当小潘的眼睛在凸透镜的右侧，透过凸透镜观察到烛焰 正立 、
放大的像（选填“正立”或“倒立”），生活中的 放大镜 就是利用这样的成像原理工
作的（选填“照相机”“投影仪”或“放大镜”）。
【解答】解：（1）实验在较暗的环境中进行，现象更明显。
（2）实验前，要调整凸透镜和光屏的高度，使它们的中心与烛焰中心大致同一高度，这样
做的目的是使像呈在光屏的中央位置；
（3）如图所示的情景，此时光屏上恰好呈现清晰的像，根据凸透镜成实像时，物距大于像
距，在光屏上成倒立缩小的实像；
（4）保持凸透镜位置不变，小潘将蜡烛移动到25cm刻度线处，凸透镜成实像时，物近像远
像变大，若想在光屏上得到清晰的像，应把光屏向右移动，像将变大；
（5）保持凸透镜位置不变，小潘将蜡烛移动到40cm刻度线处，此时u＜f时，成正立、放大
的虚像，无论怎样移动光屏，在光屏上都找不到清晰的像，当小潘的眼睛在凸透镜的右侧，
透过凸透镜观察到烛焰正立、放大的像，生活中的放大镜就是利用这样的成像原理工作的。
故答案为：（1）较暗；（2）光屏的中央位置；（3）缩小；（4）右；变大；（5）正立；放大镜。
29．（7分）（2023•丹东）小潘和小明想知道鸭绿江水的密度。
（1）小潘利用天平和量筒进行了如下实验：
①将天平放在 水平 桌面上，游码移到标尺左端零刻度线处，此时指针位置如图甲所
示，向 右 调节平衡螺母，直到天平平衡；
②向烧杯中倒入适量鸭绿江水，将装有江水的烧杯放在已调平的天平左盘，向右盘中加
减砝码并调节游码，天平再次平衡后，右盘中砝码和游码在标尺上的位置如图乙所示，则
江水和烧杯的总质量为 93. 6 g；
③将烧杯中的江水倒入量筒中一部分，如图丙所示，则量筒中江水的体积为 4 0 cm3；
④用天平测出剩余江水和烧杯的总质量为 53.2g，则所测江水的密度为 1.01×1 0 3
kg/m3；
⑤在把烧杯中的江水倒入量筒中时，如果有几滴江水滴到桌面上，会导致所测江水密度
第30页（共35页）值 偏大 （选填“偏大”或“偏小”）。
（2）在没有天平的条件下，小明使用不吸水的木块（已知木块的密度为
木
）、细钢针和量
筒，进行了如图丁所示的实验： ρ
①向量筒中倒入适量的江水，体积记为V ；
1
②将木块轻轻放入量筒中，当木块静止时，液面对应的体积记为V ；
2
③用细钢针将木块压入江水中，使其浸没，静止时液面对应的体积记为V ；
3
④鸭绿江水密度的表达式 ＝ 。（用V
1
、V
2
、V
3
和
水
表示）
ρ ρ
【解答】解：
（1）
①将天平放在水平桌面上，游码移到标尺左端零刻度线处，此时指针偏左，说明右盘偏轻，
所以应向右调节平衡螺母，直到天平平衡；
②由图乙可知，江水和烧杯的总质量为50g+20g+20g+3.6g＝93.6g；
③图丙中量筒的分度值为读出江水的体积2mL，量筒中江水的体积为40mL＝40cm3；
④由题意得，量筒中江水的重力m＝93.6g﹣53.2g＝40.4g，
江水的密度 ＝ ＝ ＝1.01g/cm3＝1.01×103kg/m3；
ρ
⑤在把烧杯中的江水倒入量筒中时，如果有几滴江水滴到桌面上，会导致量筒中江水的
体积测量的偏小，又因为烧杯中的江水倒出的江水的质量是一定的，由密度公式可知，所
测江水密度值偏大；
（2）
④由题意可知，木块的体积为V
3
﹣V
1
，则木块的重力G木 ＝m木g＝
木
（V
3
﹣V
1
）g，
由步骤②可知木块漂浮时，木块排开水的体积为V
2
﹣V
1
，木块受到的ρ浮力F浮 ＝ 水gV排
＝ g（V ﹣V ）； ρ
2 1
根ρ据漂浮的条件可知，F浮 ＝G木 ，
即
木
（V
3
﹣V
1
）g＝ g（V
2
﹣V
1
），
ρ ρ
解得江水的密度 ＝ 。
ρ
第31页（共35页）故答案为：（1）①水平；右；②93.6；③40；④1.01×103；⑤偏大；（2）④ 。
30．（7分）（2023•丹东）在“研究影响滑动摩擦力大小的因素”实验中，小潘同学选择了三
块粗糙程度不同的长木板、一个木块、质量相等的砝码若干、一个弹簧测力计，进行实验。
（1）如图所示，将木块放在水平长木板上，用弹簧测力计沿水平方向拉动木块，使其做
匀速直线 运动，根据 二力平衡 知识可知，木块受到的滑动摩擦力的大小等于弹簧
测力计的示数。
（2）小潘经过多次实验获得下表中的实验数据。
实验 实验条件 弹簧测力计
次数 示数F/N
1 木块 长木板 0.8
2 木块上放1个砝码 长木板 1.0
3 木块上放2个砝码 长木板 1.2
4 木块上放1个砝码 粗糙长木板 1.3
5 木块上放1个砝码 更粗糙长木板 1.7
①分析表中 1 、 2 、 3 三次实验数据，可以得出在接触面粗糙程度相同的情况下，压力
越大，滑动摩擦力越 大 ；
②分析表中2、4、5三次实验数据，可以得出在 压力 相同的情况下，接触面越粗糙，
滑动摩擦力越大。
（3）实验过程中，当弹簧测力计的示数为0.5N时，木块未被拉动，此时木块受到的摩擦力
等于 0.5N。（选填“大于”“小于”或“等于”）
（4）体操运动员上器械前，会在手上涂防滑粉，这是通过增大 接触面的粗糙程度 来
增大摩擦力。
【解答】解：（1）将木块放在水平木板上，用弹簧测力计沿水平方向拉动木块使其做匀速直
线运动，根据二力平衡原理可知，木块受到的滑动摩擦力大小等于弹簧测力计的示数；
（2）①要研究摩擦力大小与接触面所受的压力的关系，必须控制其他变量相同，应选择
1、2、3，通过实验数据可知，其他因素相同时，压力越大，弹簧测力计示数越大，即滑动摩
擦力越大，可得出结论：当接触面粗糙程度相同时，压力越大，滑动摩擦力越大；
第32页（共35页）②要研究摩擦力大小与接触面的粗糙程度的关系，必须控制其他变量相同：表格中2、4、
5，的木块放置情况、压力相同，木板表面情况不同，通过比较弹簧测力计示数大小关系，
可得出结论：当压力相同时，接触面粗糙程度越大，滑动摩擦力越大
（3）用弹簧测力计沿水平方向拉木块，当弹簧测力计示数是0.5N时，木块静止处于平衡状
态，受到的摩擦力和拉力是一对平衡力，所以此时木块受到的摩擦力等于0.5N；
（4）体操运动员上器械前，在手上涂防滑粉，这是在压力一定时，通过增大接触面的粗糙
程度来增大摩擦力。
故答案为：（1）匀速直线；二力平衡；（2）①1、2、3；大；②压力；（3）等于；（4）接触面的
粗糙程度。
31．（6分）（2023•丹东）在“探究电流与电压的关系”实验中，小潘设计并连接了如图甲所
示的电路。
（1）在闭合开关前，滑动变阻器的滑片应移到最 左 端。（选填“左”或“右”）
（2）闭合开关，发现电流表有示数，电压表无示数，已知导线、仪表均完好且接触良好，则
故障原因可能是定值电阻 断路 。（选填“断路”或“短路”）
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为1.0V时，电流表
示数如图乙所示，则电流表示数为 0. 1 A。
（4）继续移动滑动变阻器的滑片，进行多次测量，记录实验数据如下表。
实验次数 1 2 3 4
电压U/V 1.0 1.6 2.2 2.8
电流I/A 0.16 0.22 0.28
分析表中数据可知：在电阻一定的情况下，通过导体的电流与导体两端的电压成 正比
。
（5）同桌的小明分别用两个阻值未知的电阻R 和R 进行实验，得到两个电阻的I﹣U图
1 2
象，如图丙所示。由图象可知R ＜ R 。（选填“＞”“＜”或“＝”）
1 2
第33页（共35页）（6）若将定值电阻换成小灯泡，不能达到本实验的探究目的，是因为 实验中应控制电
阻的阻值不变，而灯泡的电阻会随温度的变化而变化 。
【解答】解：（1）在闭合开关前，滑动变阻器的滑片应移到阻值最大处，即最左端。
（2）闭合开关，发现电流表有示数，则电路接通，电压表无示数，则电压表所测量的元件断
路，已知导线、仪表均完好且接触良好，则故障原因可能是定值电阻断路。
（3）电流表选用小量程，分度值为0.1A，电流表示数为0.1A。
（4）分析表中数据，结合欧姆定律可知R＝ ＝ ＝....＝ ＝10 ，
Ω
可知：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
（5）由图象可知，在电流相同时，R 两端的电压大于R 两端的电压，根据R＝ 可知R ＜
2 1 1
R 。
2
（6）若将定值电阻换成小灯泡，不能达到本实验的探究目的，是因为实验中应控制电阻的
阻值不变，而灯泡的电阻会随温度的变化而变化。
故答案为：（1）左；（2）断路；（3）0.1；（4）正比；（5）＜；（6）实验中应控制电阻的阻值不变，
而灯泡的电阻会随温度的变化而变化。
32．（6分）（2023•丹东）在“测量小灯泡的额定功率”实验中，小潘选用的小灯泡L的额定
电压为2.5V。
（1）小潘设计了如图甲所示的电路图，连接好电路后，闭合开关S，发现电流表的指针向左
第34页（共35页）偏转，如图乙所示，其原因是 电流表正、负接线柱接反了 。
（2）排除故障后，闭合开关S，移动滑动变阻器R的滑片P到某一位置时，电压表示数如图
丙所示，为 1. 8 V，要测量小灯泡L的额定功率，滑片P应向 左 （选填“左”或
“右”）移动，使电压表示数为2.5V，此时电流表示数为0.24A，则小灯泡L的额定功率为
0.6 W。
（3）实验结束后，小潘认为没有电流表也能测出小灯泡的额定功率。于是他找来了另一个
电源（电压恒为8V）、一个额定电压为6V的小灯泡L 和一个阻值为20 的定值电阻R
1 0
等器材，设计了如图丁所示的电路，并完成了实验。实验过程如下： Ω
①断开开关S ，闭合开关S、S ，移动滑动变阻器R的滑片P，使电压表的示数为 2
1 2
V，小灯泡L 正常发光；
1
②断开开关S ，闭合开关S、S ，保持滑动变阻器R的滑片P位置不变，读出电压表的示
2 1
数为1.6V；
③小灯泡L 的额定功率为 0.1 5 W。
1
【解答】解：（1）乙中电流表指针反偏，说明电流表正、负接线柱接反了；
（2）由乙图可知，电压表所选量程为0～3V，分度值为0.1V，读出其示数为1.8V；示数小
于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，
由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为
额定电压；灯泡的额定功率：P额 ＝U额I额 ＝2.5V×0.24A＝0.6W；
（3）①断开开关S ，闭合开关S、S ，滑动变阻器与小灯泡L 串联，电压表测滑动变阻器
1 2 1
的电压，根据串联分压原理，移动滑动变阻器R的滑片P，使电压表的示数为：U＝U电源 ﹣
U ＝8V﹣6V＝2V，小灯泡L 正常发光；
L 1
②断开开关S ，闭合开关S、S ，滑动变阻器与R 串联，电压表测滑动变阻器的电压；保
2 1 0
持滑动变阻器R的滑片P位置不变，读出电压表的示数为1.6V；根据串联分压原理得，
，则滑动变阻器的电阻为： ＝80 ，
Ω
③在①中，电路电流为：I＝ ＝0.025A；
小灯泡L
1
的额定功率为：P额 ＝U
L
I＝6V×0.025A＝0.15W。
故答案为：（1）电流表正、负接线柱接反了；（2）1.8；左；0.6；（3）①2；②0.15W。
第35页（共35页）
