2022年辽宁省鞍山市中考物理试卷
一、选择题（本题包括14个小题，共32分，其中1～10题为单选题，每题2分；11～14题为多
选题，每题至少有两个选项正确。每题3分，每题选对但不全的得1分，有错选的不得分）注
意：第1～10小题每题只有一个选项正确。
1．（2分）下列估测数据中最接近实际的是（ ）
A．人的正常体温约为38.5℃
B．中学生百米赛跑的速度约为12m/s
C．中学生课桌的高度约为75cm
D．液晶电视机的电功率约为1000W

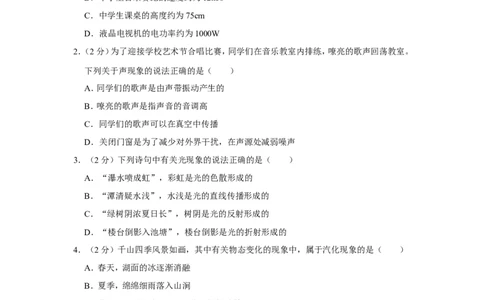

2．（2分）为了迎接学校艺术节合唱比赛，同学们在音乐教室内排练，嘹亮的歌声回荡教室。
下列关于声现象的说法正确的是（ ）
A．同学们的歌声是由声带振动产生的
B．嘹亮的歌声是指声音的音调高
C．同学们的歌声可以在真空中传播
D．关闭门窗是为了减少对外界干扰，在声源处减弱噪声
3．（2分）下列诗句中有关光现象的说法正确的是（ ）
A．“瀑水喷成虹”，彩虹是光的色散形成的
B．“潭清疑水浅”，水浅是光的直线传播形成的
C．“绿树阴浓夏日长”，树阴是光的反射形成的
D．“楼台倒影入池塘”，楼台倒影是光的折射形成的
4．（2分）千山四季风景如画，其中有关物态变化的现象中，属于汽化现象的是（ ）
A．春天，湖面的冰逐渐消融
B．夏季，绵绵细雨落入山涧
C．秋天，山顶的雾在太阳出来后慢慢消散
D．冬季，皑皑白雪覆盖山峰
5．（2分）“生活处处有物理，留心观察皆学问”。下面有关现象的解释，正确的是（ ）
A．洗手池下方排水管的U形“反水弯”是一个连通器
B．接种疫苗时，用注射器将药液注入肌肉是利用了大气压强
C．潜水员潜水时穿抗压潜水服，是因为海水压强随深度增加而减小
D．塑料吸盘能贴在墙面的瓷砖上，是因为吸盘对瓷砖有吸引力
第1页（共36页）6．（2分）关于电与磁现象，下列说法正确的是（ ）
A．磁场对放入其中的物体有力的作用
B．发电机是根据电磁感应现象制成的
C．奥斯特实验说明导体周围存在磁场
D．电动机工作原理是导线在磁场中受到力的作用
7．（2分）物理学知识对科技发展至关重要。关于材料、能源和技术的应用，下列说法中正确
的是（ ）
A．热机中的燃料在燃烧不充分时，热值会变小
B．新型电热毯的电阻丝是用超导材料制成的
C．发光二极管主要是由半导体材料制成的
D．人们利用超声波的反射来测量地球到月球的距离

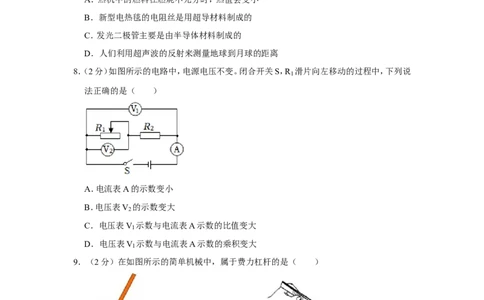

8．（2分）如图所示的电路中，电源电压不变。闭合开关S，R 滑片向左移动的过程中，下列说
1
法正确的是（ ）
A．电流表A的示数变小
B．电压表V 的示数变大
2
C．电压表V 示数与电流表A示数的比值变大
1
D．电压表V 示数与电流表A示数的乘积变大
1
9．（2分）在如图所示的简单机械中，属于费力杠杆的是（ ）
A． 羊角锤 B． 镊子
C． 天平 D． 瓶起子
10．（2分）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔
检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
第2页（共36页）A．熔丝熔断
B．三孔插座与地线接触不良
C．灯泡被短路
D．A、B两点间断路

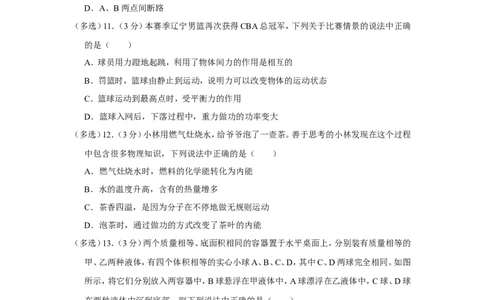

（多选）11．（3分）本赛季辽宁男篮再次获得CBA总冠军，下列关于比赛情景的说法中正确
的是（ ）
A．球员用力蹬地起跳，利用了物体间力的作用是相互的
B．罚篮时，篮球由静止到运动，说明力可以改变物体的运动状态
C．篮球运动到最高点时，受平衡力的作用
D．篮球入网后，下落过程中，重力做功的功率变大
（多选）12．（3分）小林用燃气灶烧水，给爷爷泡了一壶茶。善于思考的小林发现在这个过程
中包含很多物理知识，下列说法中正确的是（ ）
A．燃气灶烧水时，燃料的化学能转化为内能
B．水的温度升高，含有的热量增多
C．茶香四溢，是因为分子在不停地做无规则运动
D．泡茶时，通过做功的方式改变了茶叶的内能
（多选）13．（3分）两个质量相等、底面积相同的容器置于水平桌面上，分别装有质量相等的
甲、乙两种液体，有四个体积相等的实心小球A、B、C、D，其中C、D两球完全相同。如图
所示，将它们分别放入两容器中，B球悬浮在甲液体中，A球漂浮在乙液体中，C球、D球
在两种液体中沉到底部。则下列说法中正确的是（ ）
A．四个球中A球的密度最小
B．C、D两球在两种液体中受到的浮力相等
第3页（共36页）C．两容器对桌面的压力相等
D．甲液体对容器底的压强大于乙液体对容器底的压强
（多选）14．（3分）如图甲所示的电路中，电源电压恒定不变。电流表的量程为0～0.6A，电压
表的量程为0～3V。当S 闭合、S 断开时，将滑动变阻器的滑片从一端移至另一端的过程
1 2
中，电流表随电压表示数变化的情况如图乙中的A图象所示。图乙中的B图象为小灯泡
的I﹣U图象，小灯泡的额定电压为2.5V。当S 闭合、S 断开时，为保证电路中的各元件都
2 1
不会损坏，下列说法中正确的是（ ）

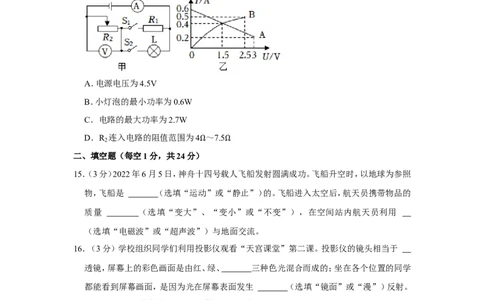

A．电源电压为4.5V
B．小灯泡的最小功率为0.6W
C．电路的最大功率为2.7W
D．R 连入电路的阻值范围为4 ～7.5
2
二、填空题（每空1分，共24分）Ω Ω
15．（3分）2022年6月5日，神舟十四号载人飞船发射圆满成功。飞船升空时，以地球为参照
物，飞船是 （选填“运动”或“静止”）的。飞船进入太空后，航天员携带物品的
质量 （选填“变大”、“变小”或“不变”），在空间站内航天员利用
（选填“电磁波”或“超声波”）与地面交流。
16．（3分）学校组织同学们利用投影仪观看“天宫课堂”第二课。投影仪的镜头相当于
透镜，屏幕上的彩色画面是由红、绿、 三种色光混合而成的；坐在各个位置的同学
都能看到屏幕画面，是因为光在屏幕表面发生 （选填“镜面”或“漫”）反射。
17．（3分）随着科技发展，太阳能的利用越来越广泛。太阳能是 （选填“可再生”或
“不可再生”）能源，来自于太阳内部的 （选填“核聚变”或“核裂变”）。太阳
发出的光在真空中约以 m/s的速度传播。
18．（3分）我国第三艘航空母舰已经建造完成，其满载排水量为8.4万吨，满载航行时受到的
浮力为 N；舰载战斗机起飞是因为机翼上方的空气流速 （选填“大于”、
“小于”或“等于”）下方的空气流速；当大量舰载战斗机起飞后，航母受到的浮力会
（选填“增大”、“减小”或“不变”）。（g取10N/kg）
第4页（共36页）19．（3分）一根与丝绸摩擦过的玻璃棒带了电，这是 现象。如图所示，用此玻璃棒接
触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是 （选
填“从A到B”或“从B到A”），金属箔带了 （选填“正”或“负”）电。
20．（3分）油电混合动力汽车在行驶过程中，发动机提供动力的同时，也给蓄电池组充电。充
电过程中，蓄电池组相当于 （选填“电源”或“用电器”）；汽车发动机用水来
冷却，是利用了水 大的特点。如图所示是汽车汽油机的 冲程。
21．（3分）建筑工地的工人用如图所示的滑轮组来提升重物。已知重物G＝900N，不计绳重
和摩擦，当绳子自由端的拉力F＝400N时，可将重物匀速提升2m。在此过程中，拉力F做
功 J，滑轮组的机械效率为 ；若将该滑轮组的机械效率提高5%，需要用
此滑轮组提升 N的重物。
22．（3分）如图所示的电路，电源电压恒定。R为定值电阻，小灯泡的额定功率为2W，电流表
接0～0.6A量程。闭合开关S、S 时，电压表示数为6V，电阻R在1min内产生540J的热量，
1
则R的阻值为 。闭合开关S、断开开关S 时，小灯泡恰好正常发光，则小灯泡的
1
额定电压为 V，Ω电阻R的实际功率为 W。
第5页（共36页）三、作图题（共8分）
23．（2分）如图所示，在螺线管旁悬挂一条形磁体。闭合开关后，条形磁体向左偏。请在括号
内标出：
（1）通电螺线管的“N”或“S”极；
（2）电源的“+”或“﹣”极。
24．（3分）如图所示，容器中盛有水，用细线吊着一个实心铁块静止在水中。请在图中画出铁
块所受力的示意图。
25．（3分）如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水中有一平面镜。一束
与水面平行的光线经凸透镜折射后进入水中，再经过水中的平面镜反射后恰好过P点。请
画出：
（1）经过凸透镜的折射光线；
（2）进入水中的折射光线；
（3）经平面镜后的反射光线。
第6页（共36页）四、简答题（共4分）
26．（4分）2022年2月14日，鞍山籍自由式滑雪运动员徐梦桃在北京冬奥会上获得冠军。如
图所示是她比赛中的部分运动轨迹。
（1）徐梦桃比赛时穿的滑雪板为什么设计得又宽又大？
（2）她能从B点继续向上运动到C点的原因是什么？此运动过程中能量是怎样转化的？
（不计空气阻力）
五、计算题（共18分。要求写出必要的文字说明、公式、运算过程、数值、单位和答）
27．（8分）如图所示是我国自主研发的无人驾驶电动运输车。这辆车的质量为1440kg，轮胎
与地面的总接触面积为0.12m2，充满电后可储存电能30kW•h，其中有80%的电能可转化
为汽车的机械能。某次该车在平直路面上以 36km/h的速度匀速行驶，所受的阻力为
800N。（g取10N/kg，q燃油 ＝4×107J/kg）求：
（1）该车静止在水平地面上时，对地面的压强是多少？
（2）该车充满电后在平直路面上匀速行驶时，可以行驶多少小时？
（3）该车充满电后储存的电能相当于完全燃烧多少千克的燃油放出的热量？
28．（10分）学校科技小组的同学们在老师的指导下设计了一台简易饮水机，其简化的电路图
如图甲所示。它有“加热”和“保温”两挡，其中R 为发热电阻，R 为定值电阻。如表是
1 2
该饮水机的相关技术参数。图乙是实验室电能表的示意图。已知饮水机在保温挡和加热挡
工作时，发热电阻R
1
的电功率之比为1：121。【已知c水 ＝4.2×103J/（kg•℃），
水
＝
1.0×103kg/m3，不考虑温度对电阻的影响】求： ρ
第7页（共36页）（1）储水罐注满水时，水温升高50℃，需要吸收多少热量？
（2）电阻R 和R 的阻值是多少？
1 2
（3）在测试时将其他用电器都关闭，只将饮水机置于加热挡工作，发现电能表的转盘在
3min内转了50转，则此时实验室电路的实际电压是多少？
额定电压 220V
加热挡额定功率 605W
额定频率 50Hz
储水罐容积 0.8L
六、实验、探究题（共34分）
29．（6分）小希和实验小组的同学们按照图甲所示的装置做“探究水沸腾时温度变化特点”
的实验。
（1）她们在组装实验器材时，其合理的顺序是 （填写序号）；
①温度计
②石棉网
③装水的烧杯
④酒精灯
（2）实验进行一段时间后，温度计的示数如图甲所示，为 ℃；
第8页（共36页）（3）水在沸腾前，温度升高，这是通过 方式增加水的内能；
（4）小希观察到水沸腾时形成的大量气泡不断上升、变大，到水面破裂开来，里面的
散发到空气中。此过程中，水不断吸收热量，温度 ；
（5）小组同学实验过程中绘制了如图乙所示的温度随时间变化的图象，分析图象可知，此
时气压 （选填“高于”、“等于”或“低于”）标准大气压。
30．（6分）同学们为了“探究平面镜成像的特点”，准备了平面镜、玻璃板、两支相同的蜡烛
A和B、光具座、光屏等实验器材。
（1）如图所示，将一支点燃的蜡烛A放置在光具座的甲位置，选用 （选填“平面
镜”或“玻璃板”）竖直放置在乙位置，未点燃的蜡烛B放置在乙位置右侧。移动蜡烛B
到丙位置时，发现蜡烛B与蜡烛A的像完全重合，说明像和物的大小 ；
（2）将蜡烛B换成光屏，不能在光屏上直接观察到蜡烛A的像，说明平面镜所成的是
像；
（3）接着同学们想利用上述装置“探究凸透镜成像规律”，只将乙处器材换成一个凸透镜，
光屏上恰好成一个等大的实像，则此凸透镜的焦距是 cm；
（4）把蜡烛A移动到光具座上10cm刻度线处，适当向左移动光屏，可在光屏上出现倒立、
（选填“放大”或“缩小”）的实像；若继续向左移动蜡烛A，光屏位置不动，为了在光屏
上仍得到清晰的像，可在蜡烛A和凸透镜之间放置一个 （选填“近视眼镜”或
“远视眼镜”）。
31．（6分）小明在做“探究影响滑动摩擦力大小因素”的实验时，使用的器材有弹簧测力计、
两个相同的铁块、长木板。
第9页（共36页）（1）将铁块放在长木板上，用弹簧测力计拉着铁块沿水平方向做匀速直线运动，弹簧测力
计示数如图甲所示，则铁块受到滑动摩擦力的大小等于 N；
（2）如图乙所示，将两个铁块叠放在一起，重复上面的操作。比较甲、乙两次实验，可以得
出：在接触面的粗糙程度相同时， 越大，滑动摩擦力越 ；
（3）小明又将两个铁块按照图丙所示的方式放在长木板上进行实验。比较乙、丙两次实验，
可探究滑动摩擦力的大小与 的关系；
（4）实验后小明和同学交流讨论时发现：在实验中很难使铁块做匀速直线运动。于是小明
设计了丁图所示的实验装置，该装置 （选填“需要”或“不需要”）长木板做匀
速直线运动。当长木板的运动速度增大时，弹簧测力计的示数 （选填“增大”、
“减小”或“不变”）。
32．（6分）同学们发现：李子会沉在水底，而丑橘可以漂浮在水面上。于是他们利用实验室的
器材测量了两种水果的密度。
第10页（共36页）（1）测量李子的密度：
①将天平放在水平台上，如图甲所示，将游码放到标尺左端的零刻度线处，向 调
节平衡螺母，直至指针指在分度盘的中线处，使天平横梁平衡。
②接着配制浓度合适的盐水，使李子恰好 在盐水中，测出盐水的密度即为李子
的密度。测量步骤如下：
步骤一：在小烧杯中加入适量配置好的盐水，用天平测量其质量，当天平平衡后，砝码和
游码在标尺上的位置如图乙所示，小烧杯和盐水的总质量为 g；
步骤二：把小烧杯中的一部分盐水倒入量筒中，测量其体积如图丙所示；
步骤三：测出小烧杯和剩余盐水的总质量为39.8g；
则李子的密度
李子
＝ kg/m3。
（2）测量丑橘ρ的密度：
步骤一：如图丁﹣1所示，用台秤测量容器和水的总质量为m ；
1
步骤二：如图丁﹣2所示，丑橘漂浮在水面上，台秤的示数为m ；
2
步骤三：如图丁﹣3所示，按压丑橘使其刚好 在水中，台秤的示数为m ；
3
则丑橘的密度 ＝ 。（用字母表示，已知水的密度为 ）
丑橘 水
33．（10分）在“伏ρ安法测电阻”的实验中，实验器材有干电池3节（电ρ 源电压4.5V）、电流表
和电压表各一个、规格为“20 1A”的滑动变阻器一个、待测电阻一个、开关和导线若干。
Ω
第11页（共36页）（1）小亮连接了如图甲所示电路，若闭合开关，电压表的指针将 （选填“正向偏
转”、“反向偏转”或“不动”）。检查电路时发现有一根导线连接错误，请在错误的导
线上打“×”，画出正确连线；
（2）排除故障后，闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如下表：
实验次数 1 2 3 4 5
电压U/V 1.0 1.6 2.0 2.4 3.0
电流I/A 0.10 0.18 0.26 0.30
图乙为第2次实验电流表的示数，读数为 A；
（3）老师看完数据后，发现有一次数据不是实际测量得到的，请你分析它是第 次
的数据，判断的依据是 ；
（4）利用剩余四次实验数据，算出待测电阻的阻值为 （结果保留整数）；本实验
多次测量的目的是 。 Ω
（5）上述实验结束后，小亮和同学们想测量额定电压为2.5V的小灯泡的额定功率，发现电
流表已经损坏，于是利用原有的部分器材，又找来一个阻值为30 的定值电阻R 和一个
0
电压表，设计了如图丙所示的电路。实验步骤如下： Ω
①闭合开关S、S ，断开开关S ，调节滑动变阻器的滑片，使电压表 V 的示数为
1 2 1
V，此时小灯泡正常发光；
②闭合开关S、S ，断开开关S ，滑动变阻器滑片 （选填“向左移动”、“向右移
2 1
动”或“保持不动”），读出电压表V 的示数为3V；
2
③小灯泡的额定功率为 W。
第12页（共36页）2022年辽宁省鞍山市中考物理试卷
参考答案与试题解析
一、选择题（本题包括14个小题，共32分，其中1～10题为单选题，每题2分；11～14题为多
选题，每题至少有两个选项正确。每题3分，每题选对但不全的得1分，有错选的不得分）注
意：第1～10小题每题只有一个选项正确。
1．（2分）下列估测数据中最接近实际的是（ ）
A．人的正常体温约为38.5℃
B．中学生百米赛跑的速度约为12m/s
C．中学生课桌的高度约为75cm
D．液晶电视机的电功率约为1000W
【解答】解：A、人体正常体温在37℃左右，变化幅度很小，故A不符合实际；
B、男子百米世界纪录略小于10s，平均速度略大于10m/s；一般中学生百米速度在7m/s左
右，故B不符合实际；
C、中学生的身高约160cm，课桌高度略小于中学生身高的一半，在75cm左右，故C符合
实际；
D、一般液晶电视机的电功率在200W左右，故D不符合实际。
故选：C。
2．（2分）为了迎接学校艺术节合唱比赛，同学们在音乐教室内排练，嘹亮的歌声回荡教室。
下列关于声现象的说法正确的是（ ）
A．同学们的歌声是由声带振动产生的
B．嘹亮的歌声是指声音的音调高
C．同学们的歌声可以在真空中传播
D．关闭门窗是为了减少对外界干扰，在声源处减弱噪声
【解答】解：A、同学们的歌声是由声带振动产生的，故A正确；
B、嘹亮的歌声是声音很大，所以是指声音的响度大，故B错误；
C、声音的传播需要介质，同学们的歌声不能在真空中传播，故C错误；
D、为了减少对外界的干扰，常关闭门窗，是在传播过程中减弱噪声。故D错误。
故选：A。
3．（2分）下列诗句中有关光现象的说法正确的是（ ）
第13页（共36页）A．“瀑水喷成虹”，彩虹是光的色散形成的
B．“潭清疑水浅”，水浅是光的直线传播形成的
C．“绿树阴浓夏日长”，树阴是光的反射形成的
D．“楼台倒影入池塘”，楼台倒影是光的折射形成的
【解答】解：A、彩虹是光的色散形成的，光的色散的实质是光的折射，故A正确；
B、水浅是由于水底的光斜射入空气中时发生折射，折射角大于入射角，人眼逆着射来的
光线看去，看到的是池底变高了的虚像，属光的折射现象，故B错误；
C、树阴是树木的影子，由于光的直线传播，光射到不透明物体上，在不透明物体后面形成
的影子，故C错误；
D、楼台的倒影属于平面镜成像，是光的反射形成的虚像，故D错误。
故选：A。
4．（2分）千山四季风景如画，其中有关物态变化的现象中，属于汽化现象的是（ ）
A．春天，湖面的冰逐渐消融
B．夏季，绵绵细雨落入山涧
C．秋天，山顶的雾在太阳出来后慢慢消散
D．冬季，皑皑白雪覆盖山峰
【解答】解：A、冰逐渐消融，固态变成液态，属于熔化过程，故A不符合题意；
B、细雨是云层中的水蒸气遇冷液化形成的，故B不符合题意；
C、雾在太阳出来后慢慢消散，小水滴吸收热量汽化成为水蒸气，故C符合题意；
D、雪是云层中的水蒸气遇冷凝华形成的，故D不符合题意。
故选：C。
5．（2分）“生活处处有物理，留心观察皆学问”。下面有关现象的解释，正确的是（ ）
A．洗手池下方排水管的U形“反水弯”是一个连通器
B．接种疫苗时，用注射器将药液注入肌肉是利用了大气压强
C．潜水员潜水时穿抗压潜水服，是因为海水压强随深度增加而减小
D．塑料吸盘能贴在墙面的瓷砖上，是因为吸盘对瓷砖有吸引力
【解答】解：A、洗手池下方排水管的U形“反水弯”上端开口，底部连通，利用了连通器
原理，故A正确。
B、用注射器注射药液是由于活塞受到推力的作用，不是利用大气压，故B错误。
C、深海潜水员必须穿抗压潜水服是因为海水压强随深度的增加而增大，故C错误。
D、使用塑料吸盘时，先挤出里边的空气，使其内部的气体压强减小，在外界大气压的作用
第14页（共36页）就把它压在了光滑的墙面上，故D错误。
故选：A。
6．（2分）关于电与磁现象，下列说法正确的是（ ）
A．磁场对放入其中的物体有力的作用
B．发电机是根据电磁感应现象制成的
C．奥斯特实验说明导体周围存在磁场
D．电动机工作原理是导线在磁场中受到力的作用
【解答】解：A、磁场对放入其中的磁体有磁力的作用，故A错误；
B、发电机就是根据电磁感应现象制成的，故B正确；
C、奥斯特实验表明，通电通电导体周围有磁场，并不是所有导线周围都有磁场，故C错误；
D、电动机工作原理是通电导线在磁场中受到力的作用，故D错误。
故选：B。
7．（2分）物理学知识对科技发展至关重要。关于材料、能源和技术的应用，下列说法中正确
的是（ ）
A．热机中的燃料在燃烧不充分时，热值会变小
B．新型电热毯的电阻丝是用超导材料制成的
C．发光二极管主要是由半导体材料制成的
D．人们利用超声波的反射来测量地球到月球的距离
【解答】解：A、热值与燃料的种类有关，与燃烧是否充分无关，故A错误；
B、超导体的电阻为零，不会产生电热，新型电热毯是利用电流的热效应工作的，电阻丝不
能用超导体制作，故B错误；
C、LED灯中的发光二极管具有单向导电性，主要是由半导体材料制成的，故C正确；
D、声音的传播需要介质，真空不能传声，人们不可以利用超声波来测量地球到月球的距
离，故D错误。
故选：C。
8．（2分）如图所示的电路中，电源电压不变。闭合开关S，R 滑片向左移动的过程中，下列说
1
法正确的是（ ）
第15页（共36页）A．电流表A的示数变小
B．电压表V 的示数变大
2
C．电压表V 示数与电流表A示数的比值变大
1
D．电压表V 示数与电流表A示数的乘积变大
1
【解答】解：由电路图可知，闭合开关S，滑动变阻器R 与定值电阻R 串联，电压表V 测
1 2 1
电源两端的电压，电压表V 测R 两端的电压，电流表A测电路中的电流。
2 1
因电源电压不变，
所以，滑片移动时，电压表V 的示数不变，
1
R 滑片向左移动的过程中，变阻器接入电路中的电阻变小，电路的总电阻变小，
1
由I＝ 可知，电路中的电流变大，即电流表A的示数变大，故A错误；
则电压表V 示数与电流表A示数的比值变小、电压表V 示数与电流表A示数的乘积变
1 1
大，故C错误、D正确；
由U＝IR可知，定值电阻R 两端的电压变大，
2
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器R 两端的电压变小，即电压表V 的示数变小，故B错误。
1 2
故选：D。
9．（2分）在如图所示的简单机械中，属于费力杠杆的是（ ）
A． 羊角锤 B． 镊子
C． 天平 D． 瓶起子
【解答】解：A、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故A错误；
B、镊子在使用过程中，动力臂小于阻力臂，是省力杠杆，故B正确；
C、天平在使用过程中，动力臂等于阻力臂，是等臂杠杆，故C错误；
D、起瓶盖的起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故D错误。
故选：B。
10．（2分）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔
检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
第16页（共36页）A．熔丝熔断
B．三孔插座与地线接触不良
C．灯泡被短路
D．A、B两点间断路
【解答】解：闭合开关S后，灯泡正常发光，但插座不能供电，这说明插座所在的支路出现
了断路现象；
试电笔检测插座的左、右两孔，氖管均不亮，这说明插座的右孔与火线之间是断开的，所
以故障是A、B两点间断路。
故选：D。
（多选）11．（3分）本赛季辽宁男篮再次获得CBA总冠军，下列关于比赛情景的说法中正确
的是（ ）
A．球员用力蹬地起跳，利用了物体间力的作用是相互的
B．罚篮时，篮球由静止到运动，说明力可以改变物体的运动状态
C．篮球运动到最高点时，受平衡力的作用
D．篮球入网后，下落过程中，重力做功的功率变大
【解答】解：A、球员用力蹬地起跳，脚要用力蹬地，脚给地面力，同时地面给人一个力，于
是人跳起，说明物体间力的作用是相互的，故A正确；
B、罚篮时，球由静止变为运动，说明力可以改变物体的运动状态，故B正确；
C、篮球上升到最高点时，篮球只受重力作用，所以受力不平衡，故C错误；
D、篮球在下落过程中，重力不变，速度越来越快，由P＝ ＝ ＝Fv＝Gv可知，该过程
中重力做功越来越快，即重力做功的功率变大，故D正确。
故选：ABD。
（多选）12．（3分）小林用燃气灶烧水，给爷爷泡了一壶茶。善于思考的小林发现在这个过程
中包含很多物理知识，下列说法中正确的是（ ）
A．燃气灶烧水时，燃料的化学能转化为内能
B．水的温度升高，含有的热量增多
第17页（共36页）C．茶香四溢，是因为分子在不停地做无规则运动
D．泡茶时，通过做功的方式改变了茶叶的内能
【解答】解：
A、燃气灶是通过燃料的燃烧放出热量，将燃料化学能转化为内能，故A正确；
B、水的温度升高，分子运动越剧烈，内能增加；而热量是热传递过程中传递的内能多少，
是过程量，不能“含有”来描述，故B错误；
C、茶香四溢，这是扩散现象，表明香味分子不停地无规则运动，故C正确；
D、泡茶时，是利用热传递来改变茶叶的内能，故D错误。
故选：AC。
（多选）13．（3分）两个质量相等、底面积相同的容器置于水平桌面上，分别装有质量相等的
甲、乙两种液体，有四个体积相等的实心小球A、B、C、D，其中C、D两球完全相同。如图
所示，将它们分别放入两容器中，B球悬浮在甲液体中，A球漂浮在乙液体中，C球、D球
在两种液体中沉到底部。则下列说法中正确的是（ ）
A．四个球中A球的密度最小
B．C、D两球在两种液体中受到的浮力相等
C．两容器对桌面的压力相等
D．甲液体对容器底的压强大于乙液体对容器底的压强
【解答】解：A、从图中可知，甲液体的体积小于乙液体的体积，且甲、乙液体的质量相等，
根据 ＝ 可知 ＞ ；
甲 乙
ρ ρ ρ
C球沉底，故
C
＞
甲
，B球悬浮，故
B
＝
甲
；
D球沉底，故ρ
D
＞ρ
乙
，A球漂浮，故ρ
A
＜ρ
B
；
综上可知，四个ρ 球中ρ A球的密度最小，ρ故Aρ正确；
B、C、D两球完全相同，且都全部浸没在液体中，故排开液体的体积相同，已知
甲
＞
乙
，
根据F浮 ＝ 液gV排 可知C球受到的浮力大于D球受到的浮力，故B错误； ρ ρ
C、四个小球ρ 的体积相等，从图中可知B球排开液体的体积大于A球排开液体的体积，已
第18页（共36页）知 甲 ＞ 乙 ，根据F浮 ＝ 液gV排 可知B球受到的浮力大于A球受到的浮力，且两球分别
处于ρ悬浮ρ和漂浮状态，根ρ据F浮 ＝G可知，G
B
＞G
A
，C、D两球完全相同，两容器的质量相
同，根据F压 ＝G总 可知甲容器对桌面的压力大于乙容器对桌面的压力，故C错误；
D、已知甲容器对桌面的压力大于乙容器对桌面的压力，且容器的重力相等，故甲液体对
容器底的压力大于乙液体对容器底的压力，容器的底面积相同，根据p＝ 可知甲液体对
容器底的压强大于乙液体对容器底的压强，故D正确。
故选AD。
（多选）14．（3分）如图甲所示的电路中，电源电压恒定不变。电流表的量程为0～0.6A，电压
表的量程为0～3V。当S 闭合、S 断开时，将滑动变阻器的滑片从一端移至另一端的过程
1 2
中，电流表随电压表示数变化的情况如图乙中的A图象所示。图乙中的B图象为小灯泡
的I﹣U图象，小灯泡的额定电压为2.5V。当S 闭合、S 断开时，为保证电路中的各元件都
2 1
不会损坏，下列说法中正确的是（ ）
A．电源电压为4.5V
B．小灯泡的最小功率为0.6W
C．电路的最大功率为2.7W
D．R 连入电路的阻值范围为4 ～7.5
2
【解答】解：（1）当S
1
闭合、S
2
断Ω开时，RΩ1 与R
2
串联，电压表测R
2
两端的电压，电流表测电
路中的电流，
当滑片位于右端时，变阻器接入电路中的电阻为零，此时电路中的电流最大，
由图乙可知，电路中的电流I大 ＝0.6A，
由I＝ 可得，电源的电压：U＝I大R
1
＝0.6A×R
1
﹣﹣﹣﹣﹣﹣﹣﹣①
当滑片位于左端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，电压表的示
数最大，
由图乙可知，电路中的电流I小 ＝0.2A，R
2
两端的电压U
2
＝3V，
第19页（共36页）则滑动变阻器的最大阻值：R
2大
＝ ＝ ＝15 ，
Ω
因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：U＝I小R总 ＝I小 （R 1 +R 2大 ）＝0.2A×（R 1 +15 ）﹣﹣﹣﹣②
由①②可得：U＝4.5V，R 1 ＝7.5 ，故A正确； Ω
（2）当S
2
闭合、S
1
断开时，L与R
2
串Ω联，电压表测R
2
两端的电压，电流表测电路中的电流，
当灯泡正常发光时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，
由图乙可知，灯泡两端的电压U ＝2.5V时通过的电流I ＝0.5A，
L L
因串联电路中各处的电流相等，
所以，电路的最大功率：P大 ＝UI大 ′＝UI
L
＝4.5V×0.5A＝2.25W，故C错误；
因串联电路中总电压等于各分电压之和，
所以，变阻器两端的最小电压：U
2小
＝U﹣U
L
＝4.5V﹣2.5V＝2V，
则变阻器接入电路中的最小阻值：R
2小
＝ ＝ ＝4 ；
Ω
当电压表的示数最大U
2大
＝3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最
小，灯泡的电功率最小，
此时灯泡两端的电压：U
L
′＝U﹣U
2大
＝4.5V﹣3V＝1.5V，
由图乙可知，电路中的最小电流I小 ′＝I
L
′＝0.4A，
小灯泡的最小功率：P ′＝U ′I ′＝1.5V×0.4A＝0.6W，故B正确；
L L L
滑动变阻器接入电路中的最大阻值：R
2大
′＝ ＝ ＝7.5 ，
Ω
所以，R 连入电路的阻值范围为4 ～7.5 ，故D正确。
2
故选：ABD。 Ω Ω
二、填空题（每空1分，共24分）
15．（3分）2022年6月5日，神舟十四号载人飞船发射圆满成功。飞船升空时，以地球为参照
物，飞船是 运动 （选填“运动”或“静止”）的。飞船进入太空后，航天员携带物品
的质量 不变 （选填“变大”、“变小”或“不变”），在空间站内航天员利用 电
磁波 （选填“电磁波”或“超声波”）与地面交流。
【解答】解：飞船升空时，以地球为参照物，飞船的位置不断变化，所以是运动的；
质量决定于物体所含物质的多少，与位置无关，所以飞船进入太空后，航天员携带物品的
第20页（共36页）质量不变；
电磁波可以在太空中传递无线信息，所以空间站内航天员利用电磁波与地面交流。
故答案为：运动；不变；电磁波。
16．（3分）学校组织同学们利用投影仪观看“天宫课堂”第二课。投影仪的镜头相当于 凸
透镜，屏幕上的彩色画面是由红、绿、 蓝 三种色光混合而成的；坐在各个位置的同学
都能看到屏幕画面，是因为光在屏幕表面发生 漫 （选填“镜面”或“漫”）反射。
【解答】解：
投影仪的镜头相当于一个凸透镜，凸透镜对光线有会聚作用，投影仪是利用物距大于一倍
焦距小于二倍焦距（f＜u＜2f）时，成倒立、放大的实像的原理制成的。
屏幕上的丰富色彩是由红、绿、蓝三种色光混合而成的；
坐在各个位置的同学都能看到屏幕画面，是因为光在屏幕上发生了漫反射。
故答案为：凸；蓝；漫。
17．（3分）随着科技发展，太阳能的利用越来越广泛。太阳能是 可再生 （选填“可再
生”或“不可再生”）能源，来自于太阳内部的 核聚变 （选填“核聚变”或“核裂
变”）。太阳发出的光在真空中约以 3×1 0 8 m/s的速度传播。
【解答】解：由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部
每时每刻进行的核聚变反应。
太阳能可以从自然界中源源不断的得到，因此它属于可再生能源。
光在真空中的传播速度为3×108m/s。
故答案为：可再生；核聚变；3×108。
18．（3分）我国第三艘航空母舰已经建造完成，其满载排水量为8.4万吨，满载航行时受到的
浮力为 8.4×1 0 8 N；舰载战斗机起飞是因为机翼上方的空气流速 大于 （选填“大
于”、“小于”或“等于”）下方的空气流速；当大量舰载战斗机起飞后，航母受到的浮
力会 减小 （选填“增大”、“减小”或“不变”）。（g取10N/kg）
【解答】解：（1）该航母满载漂浮在海面上，所受的浮力等于其排开水的总重力：
F浮 ＝G排 ＝m排g＝8.4×104×103kg×10N/kg＝8.4×108N；
（2）机翼上凸下平，飞机在飞行时，机翼下表面比上表面的空气流速小，则下方空气的压
强大于上方空气的压强，产生向上的压力差，形成向上的升力；
（3）舰载机飞离后，航母仍漂浮，则F浮 ＝G，但自重G变小，航母所受浮力减小。
故答案为：8.4×108；大于；减小。
19．（3分）一根与丝绸摩擦过的玻璃棒带了电，这是 摩擦起电 现象。如图所示，用此玻
第21页（共36页）璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是 从
A 到 B （选填“从A到B”或“从B到A”），金属箔带了 正 （选填“正”或
“负”）电。
【解答】解：（1）用绸子摩擦过的玻璃棒带了电，这是摩擦起电现象；
（2）与丝绸摩擦过的玻璃棒失去电子带上了正电，它接触验电器时，验电器带负电的电子
由B传到A再传到玻璃棒，因为电流方向是正电荷定向移动的方向，与负电荷定向移动
方向相反，所以电流方向就是由A到B；
（3）金属箔失去电子带上了正电。
故答案为：摩擦起电；从A到B；正。
20．（3分）油电混合动力汽车在行驶过程中，发动机提供动力的同时，也给蓄电池组充电。充
电过程中，蓄电池组相当于 用电器 （选填“电源”或“用电器”）；汽车发动机用水
来冷却，是利用了水 比热容 大的特点。如图所示是汽车汽油机的 压缩 冲程。
【解答】解：充电过程中，蓄电池组消耗电能，相当于用电器；
与其它液体相比较，水的比热容较大，在质量和升高的温度相同时，水吸收的热量较多，
冷却效果较好；
由图可知，两个气门都关闭，活塞上行，为压缩冲程。
故答案为：用电器；比热容；压缩。
21．（3分）建筑工地的工人用如图所示的滑轮组来提升重物。已知重物G＝900N，不计绳重
和摩擦，当绳子自由端的拉力F＝400N时，可将重物匀速提升2m。在此过程中，拉力F做
功 240 0 J，滑轮组的机械效率为 75% ；若将该滑轮组的机械效率提高5%，需要
用此滑轮组提升 120 0 N的重物。
第22页（共36页）【解答】解：（1）由图可知，滑轮组绳子的有效股数n＝3，
则绳子自由端移动的距离：s＝nh＝3×2m＝6m，
拉力F做功：W总 ＝Fs＝400N×6m＝2400J；
（2）拉力做的有用功：W有 ＝Gh＝900N×2m＝1800J，
滑轮组的机械效率： ＝ ×100%＝ ×100%＝75%；
η
（3）不计绳重和摩擦，由F＝ （G+G动 ）可得，动滑轮的重力：G动 ＝nF﹣G＝3×400N﹣
900N＝300N，
将该滑轮组的机械效率提高5%时其机械效率 ′＝80%，设提升重物的重力为G′，
因克服重物重力所做功为有用功，克服重物重η力和动滑轮重力做的功为总功，
所以，滑轮组的机械效率： ′＝ ×100%＝ ×100%＝
η
×100%＝ ×100%＝80%，
解得：G′＝1200N。
故答案为：2400；75%；1200。
22．（3分）如图所示的电路，电源电压恒定。R为定值电阻，小灯泡的额定功率为2W，电流表
接0～0.6A量程。闭合开关S、S 时，电压表示数为6V，电阻R在1min内产生540J的热量，
1
则R的阻值为 4 。闭合开关S、断开开关S 时，小灯泡恰好正常发光，则小灯泡的额
1
定电压为 4 V，电Ω阻R的实际功率为 1 W。
第23页（共36页）【解答】解：（1）闭合开关S、S 时，灯泡L和电流表被短路，电路为R的简单电路，电压表
1
测电源两端的电压，
由电压表示数为6V可知，电源的电压U＝6V，
由Q＝I2Rt＝ t可得，R的阻值：R＝ t＝ ×60s＝4 ；
Ω
（2）闭合开关S、断开开关S 时，定值电阻R与灯泡L串联，电压表测R两端的电压，电流
1
表测电路中的电流，
因串联电路中各处的电流相等，且此时小灯泡恰好正常发光，
所以，由P＝UI可得，电路中的电流：I＝ ＝ ，
因串联电路中总电压等于各分电压之和，
所以，由I＝ 可得，电源的电压：U＝U +IR，即6V＝U + ×4 ，
L L
Ω
整理可得：U 2﹣6V×U +8V2＝0，
L L
解得：U ＝2V或U ＝4V，
L L
当U ＝2V时，电路中的电流I＝ ＝ ＝1A＞0.6A，不符合题意；
L
当U ＝4V时，电路中的电流I＝ ＝ ＝0.5A＜0.6A，符合题意，
L
则电阻R的实际功率：P ＝I2R＝（0.5A）2×4 ＝1W。
R
故答案为：4；4；1。 Ω
三、作图题（共8分）
23．（2分）如图所示，在螺线管旁悬挂一条形磁体。闭合开关后，条形磁体向左偏。请在括号
内标出：
（1）通电螺线管的“N”或“S”极；
（2）电源的“+”或“﹣”极。
第24页（共36页）【解答】解：由图可知，条形磁铁被螺线管吸引，根据异名磁极相互吸引可知，螺线管的右
端为S极，左端为N极；跟安培定则可知，电流从螺线管的右侧流入，左侧流出，所以电源
的左端为负极，如图所示：
24．（3分）如图所示，容器中盛有水，用细线吊着一个实心铁块静止在水中。请在图中画出铁
块所受力的示意图。
【解答】解：实心铁块用细线吊着浸没在水中，铁块受到竖直向下的重力G、竖直向上的拉
力F和浮力F浮 的共同作用，作用点在重心。如下图所示：
。
25．（3分）如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水中有一平面镜。一束
与水面平行的光线经凸透镜折射后进入水中，再经过水中的平面镜反射后恰好过P点。请
第25页（共36页）画出：
（1）经过凸透镜的折射光线；
（2）进入水中的折射光线；
（3）经平面镜后的反射光线。
【解答】解：平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，根据像与物体
关于平面镜对称，画出P在平面镜中形成的像P'，连接FP'，与平面镜交于M点，FM是水
中的折射光线，也是平面镜的入射光线，连接MP，可得经平面镜反射的反射光线，如图所
示：
四、简答题（共4分）
26．（4分）2022年2月14日，鞍山籍自由式滑雪运动员徐梦桃在北京冬奥会上获得冠军。如
图所示是她比赛中的部分运动轨迹。
（1）徐梦桃比赛时穿的滑雪板为什么设计得又宽又大？
（2）她能从B点继续向上运动到C点的原因是什么？此运动过程中能量是怎样转化的？
（不计空气阻力）
【解答】解：（1）徐梦桃比赛时穿的滑雪板又宽又大，是在压力一定时，通过增大受力面积
来减小压强。
（2）她能从B点继续向上运动到C点，是因为她具有惯性。
第26页（共36页）她能从B点继续向上运动到C点的过程中，质量不变，高度增加，重力势能增大，速度减
小，动能减小，因此动能转化为重力势能。
故答案为：（1）减小压强；（2）因为她具有惯性；动能转化为重力势能。
五、计算题（共18分。要求写出必要的文字说明、公式、运算过程、数值、单位和答）
27．（8分）如图所示是我国自主研发的无人驾驶电动运输车。这辆车的质量为1440kg，轮胎
与地面的总接触面积为0.12m2，充满电后可储存电能30kW•h，其中有80%的电能可转化
为汽车的机械能。某次该车在平直路面上以 36km/h的速度匀速行驶，所受的阻力为
800N。（g取10N/kg，q燃油 ＝4×107J/kg）求：
（1）该车静止在水平地面上时，对地面的压强是多少？
（2）该车充满电后在平直路面上匀速行驶时，可以行驶多少小时？
（3）该车充满电后储存的电能相当于完全燃烧多少千克的燃油放出的热量？
【解答】解：（1）该车静止在水平地面上时，对地面的压力：
F压 ＝G＝mg＝1440kg×10N/kg＝14400N，
对地面的压强：
p＝ ＝ ＝1.2×105Pa；
（2）该车充满电后储存的电能：
W电 ＝30kW•h＝30×3.6×106J＝1.08×108J，
该车充满电后可获得机械能：
W机械 ＝W电×80%＝1.08×108J×80%＝8.64×107J，
因电动运输车在平直路面上匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡
力，
所以，电动运输车的牵引力F＝f＝800N，
由W＝Fs可得，电动运输车匀速行驶的路程：
s＝ ＝ ＝1.08×105m＝108km，
由v＝ 可得，电动运输车匀速行驶的时间：
第27页（共36页）t＝ ＝ ＝3h；
（3）由Q放 ＝mq可得，该车充满电后储存的电能相当于完全燃烧燃油的质量：
m′＝ ＝ ＝ ＝2.7kg。
答：（1）该车静止在水平地面上时，对地面的压强是1.2×105Pa；
（2）该车充满电后在平直路面上匀速行驶时，可以行驶3h；
（3）该车充满电后储存的电能相当于完全燃烧2.7kg的燃油放出的热量。
28．（10分）学校科技小组的同学们在老师的指导下设计了一台简易饮水机，其简化的电路图
如图甲所示。它有“加热”和“保温”两挡，其中R 为发热电阻，R 为定值电阻。如表是
1 2
该饮水机的相关技术参数。图乙是实验室电能表的示意图。已知饮水机在保温挡和加热挡
工作时，发热电阻R
1
的电功率之比为1：121。【已知c水 ＝4.2×103J/（kg•℃），
水
＝
1.0×103kg/m3，不考虑温度对电阻的影响】求： ρ
（1）储水罐注满水时，水温升高50℃，需要吸收多少热量？
（2）电阻R 和R 的阻值是多少？
1 2
（3）在测试时将其他用电器都关闭，只将饮水机置于加热挡工作，发现电能表的转盘在
3min内转了50转，则此时实验室电路的实际电压是多少？
额定电压 220V
加热挡额定功率 605W
额定频率 50Hz
储水罐容积 0.8L
【解答】解：（1）储水罐注满水时水的体积：V水 ＝0.8L＝0.8dm3＝8×10﹣4m3，
由 ＝ 可得，水的质量：m水 ＝ 水V水 ＝1.0×103kg/m3×8×10﹣4m3＝0.8kg，
ρ ρ
则水吸收的热量：Q吸 ＝c水m水Δt＝4.2×103J/（kg•℃）×0.8kg×50℃＝1.68×105J；
第28页（共36页）（2）由图甲可知，当S接1时电路为R 的简单电路，当S接2时R 和R 串联，
1 1 2
因串联电路中总电阻大于任何一个分电阻，
所以，当S接1时，电路的总电阻最小，电源的电压一定时，电路的电流最大，由P＝UI＝
I2R可知，发热电阻R 的电功率最大，饮水机处于加热挡；
1
同理可知，当S接2时，饮水机处于保温挡；
当S接1时，电路为R 的简单电路，饮水机处于加热挡，
1
由P＝UI＝ 可得，R 的阻值：R ＝ ＝ ＝80 ；
1 1
Ω
当S接2时，R 和R 串联，饮水机处于保温挡，
1 2
此时发热电阻R
1
的电功率：P
1
＝ P加热 ＝ ×605W＝5W，
因串联电路中各处的电流相等，
所以，由P＝UI＝I2R可得，电路中的电流：I＝ ＝ ＝0.25A，
由I＝ 可得，电路的总电阻：R总 ＝ ＝ ＝880 ，
Ω
因串联电路中总电阻等于各分电阻之和，
所以，R
2
的阻值：R
2
＝R总 ﹣R
1
＝880 ﹣80 ＝800 ；
（3）因2000r/（kW•h）表示电路每消Ω耗1kΩW•h的Ω电能电能表转盘转动2000r，
所以，饮水机在加热挡工作3min消耗的电能：W＝ kW•h＝0.025kW•h＝9×104J，
由 W ＝ UIt ＝ t 可 得 ， 此 时 实 验 室 电 路 的 实 际 电 压 ： U 实 ＝ ＝
＝200V。
答：（1）储水罐注满水时，水温升高50℃，需要吸收1.68×105J的热量；
（2）电阻R 和R 的阻值依次是80 、800 ；
1 2
（3）此时实验室电路的实际电压是Ω200V。Ω
六、实验、探究题（共34分）
第29页（共36页）29．（6分）小希和实验小组的同学们按照图甲所示的装置做“探究水沸腾时温度变化特点”
的实验。
（1）她们在组装实验器材时，其合理的顺序是 ④②③① （填写序号）；
①温度计
②石棉网
③装水的烧杯
④酒精灯
（2）实验进行一段时间后，温度计的示数如图甲所示，为 9 4 ℃；
（3）水在沸腾前，温度升高，这是通过 热传递 方式增加水的内能；
（4）小希观察到水沸腾时形成的大量气泡不断上升、变大，到水面破裂开来，里面的 水
蒸气 散发到空气中。此过程中，水不断吸收热量，温度 保持不变 ；
（5）小组同学实验过程中绘制了如图乙所示的温度随时间变化的图象，分析图象可知，此
时气压 低于 （选填“高于”、“等于”或“低于”）标准大气压。
【解答】解：（1）安装实验仪器时，需要采用自下而上的安装顺序，这样才能正确的安装和
调整仪器，否则会出现难以或无法安装的问题，因此合理的顺序为④②③①；
（2）温度计进行读数时，看清楚量程、分度值，图中的从90℃到100℃间隔十个小格，说明
分度值为1℃，对应示数即为94℃；
（3）水在沸腾前，温度升高，是水吸收热量，内能增大，是通过热传递改变内能；
（4）当看到水中有大量气泡不断上升、变大，到水面破裂开来，里面的水蒸气散发到空气
中，水沸腾的过程中吸收热量，温度都是保持不变；
（5）从图乙中可以看出，水的沸点是98℃以上不到99℃，低于100℃；1标准大气压下，水
的沸点为100℃，气压越低，沸点越低，故此时的大气压比1标准大气压低。
故答案为：
（1）④②③①；（2）94；（3）热传递；（4）水蒸气；保持不变；（5）低于。
第30页（共36页）30．（6分）同学们为了“探究平面镜成像的特点”，准备了平面镜、玻璃板、两支相同的蜡烛
A和B、光具座、光屏等实验器材。
（1）如图所示，将一支点燃的蜡烛A放置在光具座的甲位置，选用 玻璃板 （选填“平
面镜”或“玻璃板”）竖直放置在乙位置，未点燃的蜡烛B放置在乙位置右侧。移动蜡烛
B到丙位置时，发现蜡烛B与蜡烛A的像完全重合，说明像和物的大小 相等 ；
（2）将蜡烛B换成光屏，不能在光屏上直接观察到蜡烛A的像，说明平面镜所成的是
虚 像；
（3）接着同学们想利用上述装置“探究凸透镜成像规律”，只将乙处器材换成一个凸透镜，
光屏上恰好成一个等大的实像，则此凸透镜的焦距是 15. 0 cm；
（4）把蜡烛A移动到光具座上10cm刻度线处，适当向左移动光屏，可在光屏上出现倒立、
缩小 （选填“放大”或“缩小”）的实像；若继续向左移动蜡烛A，光屏位置不动，为了
在光屏上仍得到清晰的像，可在蜡烛A和凸透镜之间放置一个 近视眼镜 （选填“近
视眼镜”或“远视眼镜”）。
【解答】解：（1）将一支点燃的蜡烛A放置在光具座的甲位置，用玻璃板代替平面镜的原因
是便于确定像的位置，从而研究平面镜的成像特点，透明的玻璃板，可以观察到玻璃板的
另一侧，选用玻璃板竖直放置在乙位置，未点燃的蜡烛B放置在乙位置右侧。移动蜡烛B
到丙位置时，发现蜡烛B与蜡烛A的像完全重合，说明像和物的大小相等；
（2）不能在光屏上直接观察到蜡烛A的像，因为平面镜所成的是虚像，光屏不能承接虚像；
（3）由图可知：u＝v＝2f＝30.0cm，则f＝15.0cm，即焦距为15.0cm；
（4）把蜡烛A移动到光具座上10cm刻度线处，u＞2f，成倒立、缩小的实像，适当向左移动
光屏，可在光屏上出现倒立、缩小的实像；若继续向左移动蜡烛A，物远像近像变小，光屏
位置不动，为了在光屏上仍得到清晰的像，光线应该发散一些，可在蜡烛A和凸透镜之间
放置一个近视眼镜。
故答案为：（1）玻璃板；相等；（2）虚；（3）15.0；（4）缩小；近视眼镜。
31．（6分）小明在做“探究影响滑动摩擦力大小因素”的实验时，使用的器材有弹簧测力计、
两个相同的铁块、长木板。
第31页（共36页）（1）将铁块放在长木板上，用弹簧测力计拉着铁块沿水平方向做匀速直线运动，弹簧测力
计示数如图甲所示，则铁块受到滑动摩擦力的大小等于 1. 2 N；
（2）如图乙所示，将两个铁块叠放在一起，重复上面的操作。比较甲、乙两次实验，可以得
出：在接触面的粗糙程度相同时， 压力 越大，滑动摩擦力越 大 ；
（3）小明又将两个铁块按照图丙所示的方式放在长木板上进行实验。比较乙、丙两次实验，
可探究滑动摩擦力的大小与 接触面大小 的关系；
（4）实验后小明和同学交流讨论时发现：在实验中很难使铁块做匀速直线运动。于是小明
设计了丁图所示的实验装置，该装置 不需要 （选填“需要”或“不需要”）长木板做
匀速直线运动。当长木板的运动速度增大时，弹簧测力计的示数 不变 （选填“增大”、
“减小”或“不变”）。
【解答】解：（1）由图甲可知，弹簧测力计分度值为0.2A，示数为1.2N；
弹簧测力计水平拉动A进行匀速直线运动时，水平方向上A受到拉力和滑动摩擦力作用，
这两个力是平衡力，根据二力平衡条件，滑动摩擦力大小等于拉力大小，等于1.2N；
（2）比较甲、乙两次实验知接触面的粗糙程度相同，压力的大小不同，且压力越大，弹簧测
力计的示数越大，滑动摩擦力越大，故可以得出在接触面的粗糙程度相同时，压力越大，
滑动摩擦力越大；
（3）比较乙、丙两次实验压力大小相同、接触面的粗糙程度相同，接触面的大小不同，故可
探究滑动摩擦力的大小与接触面大小的关系；
（4）图丁拉动长木板的过程中，木块、木板之间是滑动摩擦力，而滑动摩擦力的大小与相
对速度无关，所以不需要匀速抽动长木板，木块所受的滑动摩擦力不变。
故答案为：（1）1.2；（2）压力；大；（3）接触面大小；（4）不需要；不变。
32．（6分）同学们发现：李子会沉在水底，而丑橘可以漂浮在水面上。于是他们利用实验室的
第32页（共36页）器材测量了两种水果的密度。
（1）测量李子的密度：
①将天平放在水平台上，如图甲所示，将游码放到标尺左端的零刻度线处，向 右 调
节平衡螺母，直至指针指在分度盘的中线处，使天平横梁平衡。
②接着配制浓度合适的盐水，使李子恰好 悬浮 在盐水中，测出盐水的密度即为李子
的密度。测量步骤如下：
步骤一：在小烧杯中加入适量配置好的盐水，用天平测量其质量，当天平平衡后，砝码和
游码在标尺上的位置如图乙所示，小烧杯和盐水的总质量为 81. 6 g；
步骤二：把小烧杯中的一部分盐水倒入量筒中，测量其体积如图丙所示；
步骤三：测出小烧杯和剩余盐水的总质量为39.8g；
则李子的密度 李子 ＝ 1.04×1 0 3 kg/m3。
（2）测量丑橘ρ的密度：
步骤一：如图丁﹣1所示，用台秤测量容器和水的总质量为m ；
1
步骤二：如图丁﹣2所示，丑橘漂浮在水面上，台秤的示数为m ；
2
步骤三：如图丁﹣3所示，按压丑橘使其刚好 浸没 在水中，台秤的示数为m ；
3
则丑橘的密度 ＝ 。（用字母表示，已知水的密度为 ）
丑橘 水
ρ ρ
第33页（共36页）【解答】解：（1）如图甲所示，向右调节平衡螺母，使天平横梁平衡；②物体悬浮时，物体的
密度与液体的密度相等，李子恰好悬浮在盐水中，测出盐水的密度即为李子的密度；由图
乙中可知烧杯和盐水的总质量＝50g+20g+10g+1.4g＝81.4g；
部分盐水的质量：m盐水 ＝81.4g﹣39.8g＝41.6g；
由图丙可知这部分盐水的体积为40mL；
李子的密度
李子
＝
盐水
＝ ＝ ＝1.04g/cm3＝1.04×103kg/m3；
ρ ρ
（2）测量丑橘的密度：
步骤一：如图丁﹣1所示，用台秤测量容器和水的总质量为m ；
1
步骤二：如图丁﹣2所示，丑橘漂浮在水面上，台秤的示数为m ；
2
丑橘的质量为：m丑橘 ＝m
2
﹣m
1
丑橘的体积为：V丑橘 ＝
丑橘的密度 ＝ ＝ ＝ ；
丑橘
ρ
故答案为：（1）①右；②悬浮；81.6；1.04×103；（2）浸没； 。
33．（10分）在“伏安法测电阻”的实验中，实验器材有干电池3节（电源电压4.5V）、电流表
和电压表各一个、规格为“20 1A”的滑动变阻器一个、待测电阻一个、开关和导线若干。
Ω
（1）小亮连接了如图甲所示电路，若闭合开关，电压表的指针将 不动 （选填“正向偏
第34页（共36页）转”、“反向偏转”或“不动”）。检查电路时发现有一根导线连接错误，请在错误的导
线上打“×”，画出正确连线；
（2）排除故障后，闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如下表：
实验次数 1 2 3 4 5
电压U/V 1.0 1.6 2.0 2.4 3.0
电流I/A 0.10 0.18 0.26 0.30
图乙为第2次实验电流表的示数，读数为 0.1 6 A；
（3）老师看完数据后，发现有一次数据不是实际测量得到的，请你分析它是第 1 次的
数据，判断的依据是 电阻约为 1 0 ，实验中其最小电压约为 2V ；
（4）利用剩余四次实验数据，算出待测Ω电阻的阻值为 1 0 （结果保留整数）；本实验多
次测量的目的是 用来求平均值来减小误差 。 Ω
（5）上述实验结束后，小亮和同学们想测量额定电压为2.5V的小灯泡的额定功率，发现电
流表已经损坏，于是利用原有的部分器材，又找来一个阻值为30 的定值电阻R 和一个
0
电压表，设计了如图丙所示的电路。实验步骤如下： Ω
①闭合开关S、S ，断开开关S ，调节滑动变阻器的滑片，使电压表V 的示数为 2 V，
1 2 1
此时小灯泡正常发光；
②闭合开关S、S ，断开开关S ，滑动变阻器滑片 保持不动 （选填“向左移动”、
2 1
“向右移动”或“保持不动”），读出电压表V 的示数为3V；
2
③小灯泡的额定功率为 1 W。
【解答】解：（1）电压表与电流表并联了，电压表被短路，故电压表指针不动；电流应从电压
表的正接线柱流入，从负接线柱流出，电压表应并联接在定值电阻的两端，如图所示：
第35页（共36页）（2）由乙图可知，电流表量程为0～0.6A，其分度值为0.02A，示数为0.16A，
（3）由表中数据，根据欧姆定律，定值电阻R＝ ＝ ＝10 ，根据分压原理，当滑动变
Ω
阻器的最大电阻连入电路中时，电压表示数最小，定值电阻两端的最小电压 U最小 ＝
×U＝ ×4.5V＝1.5V＞1V，所以第1组数据不是本实验中测得的；
（4）由表格可知，电阻两端的电压和通过的电流，根据欧姆定律可得：
R ＝ ＝ ＝10 ，R ＝ ＝ ＝11.1 ，R ＝ ＝ ＝9.2 ，R ＝
2 3 4 4
Ω Ω Ω
＝ ＝10 ，
Ω
所测量的电阻阻值应是R＝ ＝ ≈10 ；
Ω
本实验多次测量的目的是用来求平均值来减小误差；
（5）①闭合开关S、S ，断开开关S ，调节滑动变阻器的滑片，使电压表V 的示数为U′
1 2 1
＝U﹣U额 ＝4.5V﹣2.5V＝2V，此时小灯泡正常发光；
②闭合开关S、S ，断开开关S ，滑动变阻器滑片保持不动，读出电压表V 的示数为3V；
2 1 2
此时滑动变阻器两端的电压为：U滑 ＝U﹣U
2
＝4.5V﹣3V＝1.5V，
由串联分压可知， ＝ ，即： ＝ ，
解得：R滑右 ＝15 ，
所以滑动变阻器左Ω边部分的电阻为：R滑左 ＝R滑 ﹣R滑右 ＝20 ﹣15 ＝5 ，
Ω Ω Ω
所以当闭合开关S、S ，断开开关S 时，电路中的电流为：I＝ ＝ ＝0.4A，
1 2
所以小灯泡的额定功率为：P额 ＝U额I＝2.5V×0.4A＝1W。
故答案为：（1）不动；见解答过程；（2）0.16；（3）1；电阻约为10 ，实验中其最小电压约为
2V；（4）10；用来求平均值来减小误差；（5）2；保持不动；Ω1。
第36页（共36页）
