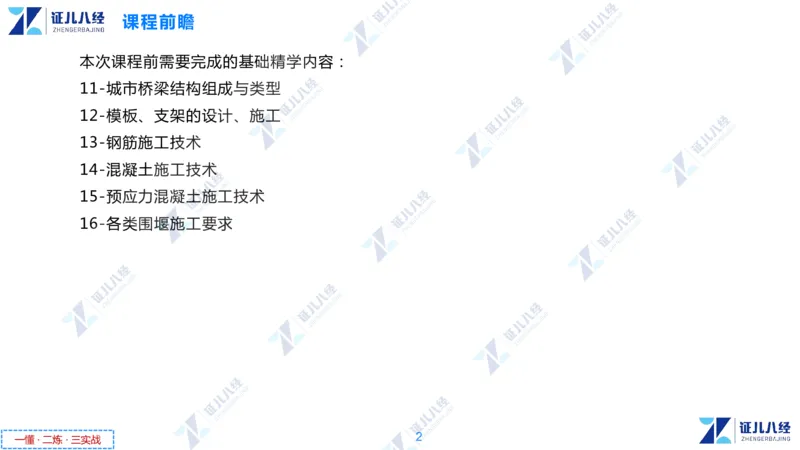

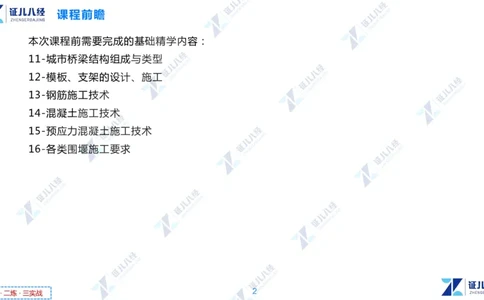

本次课程前需要完成的基础精学内容：
11-城市桥梁结构组成与类型
12-模板、支架的设计、施工
13-钢筋施工技术
14-混凝土施工技术
15-预应力混凝土施工技术
16-各类围堰施工要求
2

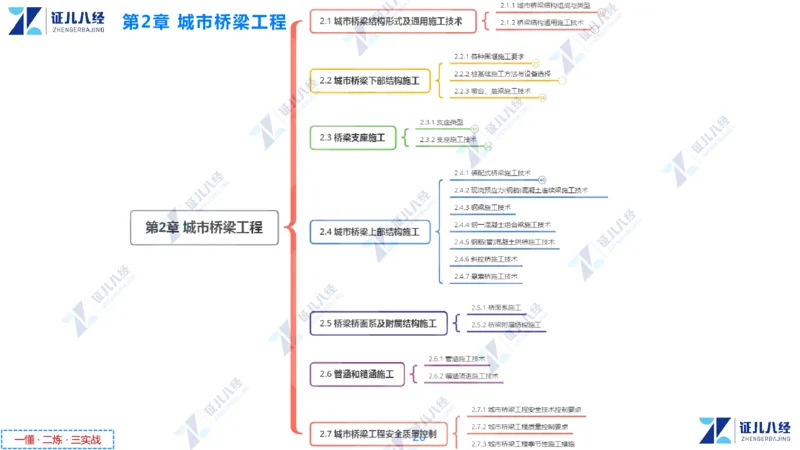

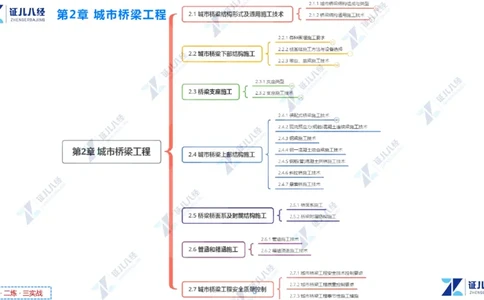

一懂 · 二炼 · 三实战第2章 城市桥梁工程
3
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术
一、桥梁的主要类型

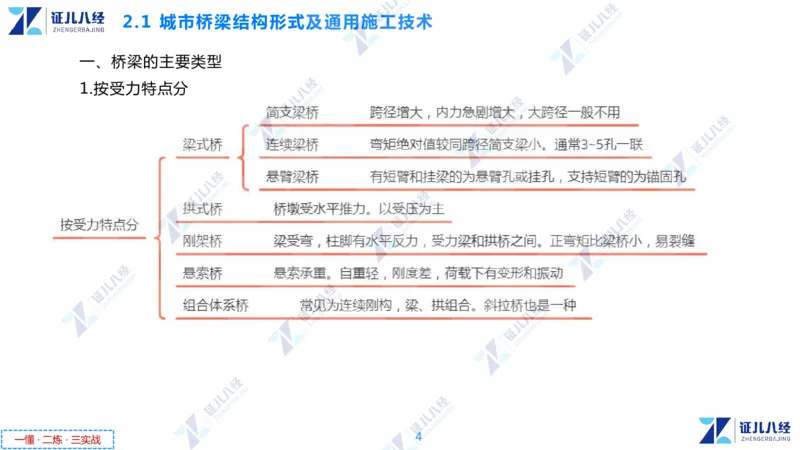

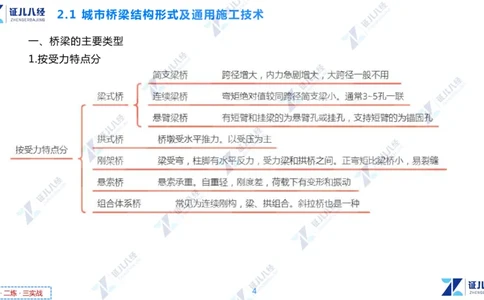

1.按受力特点分
4
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术

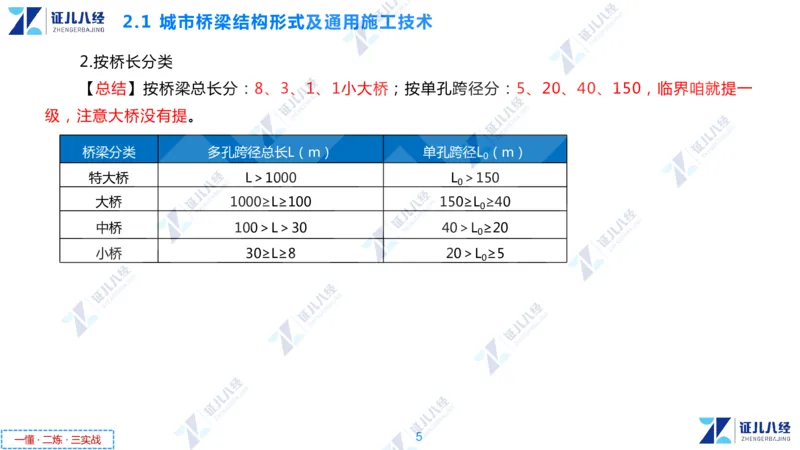

2.按桥长分类
【总结】按桥梁总长分：8、3、1、1小大桥；按单孔跨径分：5、20、40、150，临界咱就提一
级，注意大桥没有提。
桥梁分类 多孔跨径总长L（m） 单孔跨径L （m）
0
特大桥 L＞1000 L ＞150
0
大桥 1000≥L≥100 150≥L ≥40
0
中桥 100＞L＞30 40＞L ≥20
0
小桥 30≥L≥8 20＞L ≥5
0
5
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术
二、模板、支架和拱架

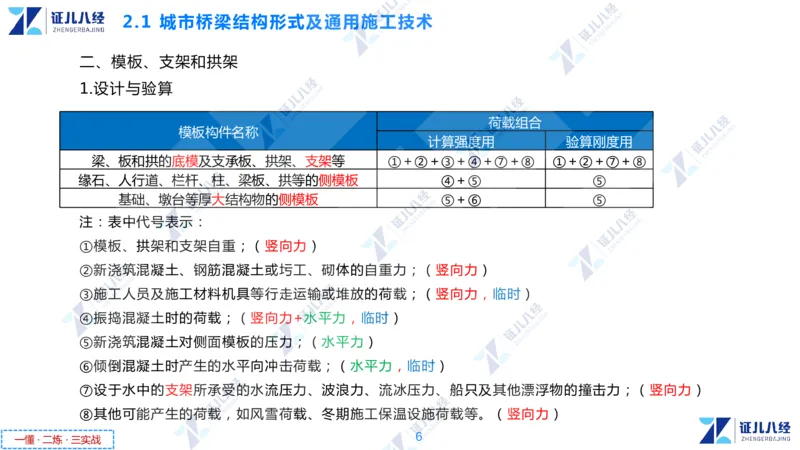

1.设计与验算
荷载组合
模板构件名称
计算强度用 验算刚度用
梁、板和拱的底模及支承板、拱架、支架等 ①＋②＋③＋④＋⑦＋⑧ ①＋②＋⑦＋⑧
缘石、人行道、栏杆、柱、梁板、拱等的侧模板 ④＋⑤ ⑤
基础、墩台等厚大结构物的侧模板 ⑤＋⑥ ⑤
注：表中代号表示：
①模板、拱架和支架自重；（竖向力）
②新浇筑混凝土、钢筋混凝土或圬工、砌体的自重力；（竖向力）
③施工人员及施工材料机具等行走运输或堆放的荷载；（竖向力，临时）
④振捣混凝土时的荷载；（竖向力+水平力，临时）
⑤新浇筑混凝土对侧面模板的压力；（水平力）
⑥倾倒混凝土时产生的水平向冲击荷载；（水平力，临时）
⑦设于水中的支架所承受的水流压力、波浪力、流冰压力、船只及其他漂浮物的撞击力；（竖向力）
⑧其他可能产生的荷载，如风雪荷载、冬期施工保温设施荷载等。（竖向力）
6
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术

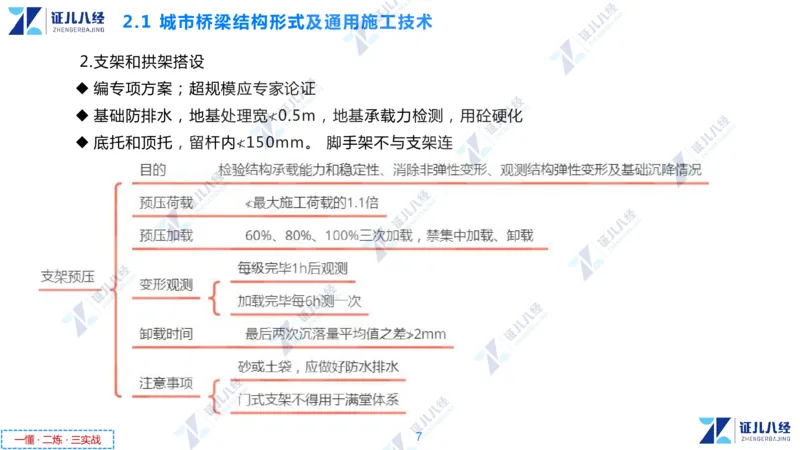

2.支架和拱架搭设
u 编专项方案；超规模应专家论证
u 基础防排水，地基处理宽≮0.5m，地基承载力检测，用砼硬化
u 底托和顶托，留杆内≮150mm。 脚手架不与支架连
7
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术

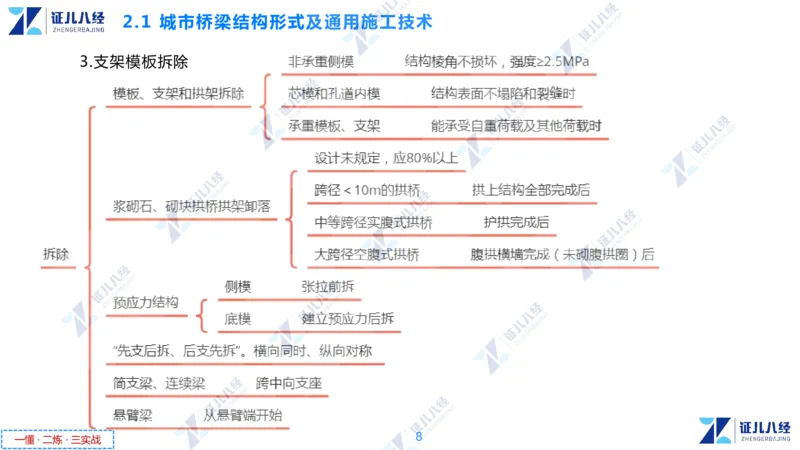

3.支架模板拆除
8
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术
三、钢筋施工技术
1.一般要求
9
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术

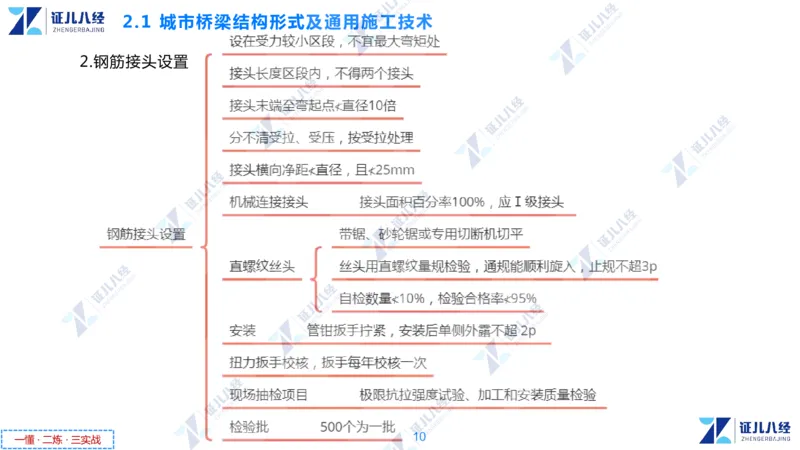

2.钢筋接头设置
10
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术

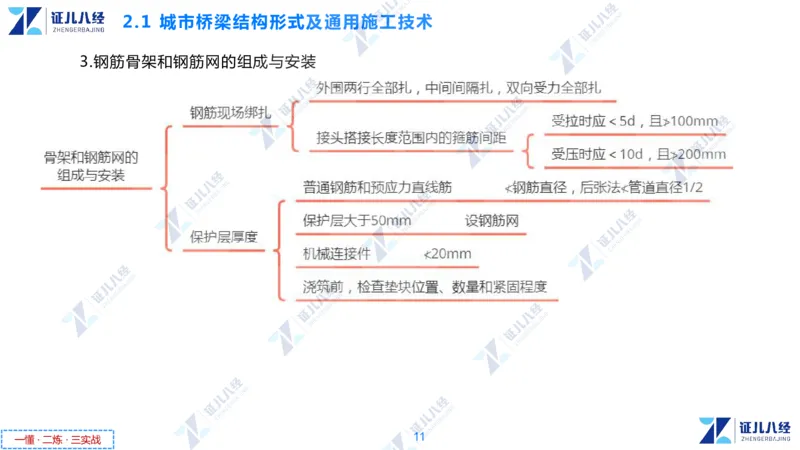

3.钢筋骨架和钢筋网的组成与安装
11
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术

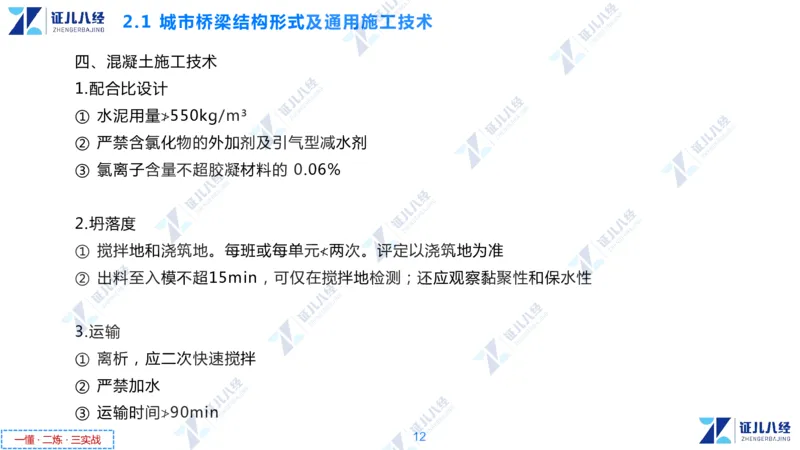

四、混凝土施工技术
1.配合比设计
① 水泥用量≯550kg/m³
② 严禁含氯化物的外加剂及引气型减水剂
③ 氯离子含量不超胶凝材料的 0.06%
2.坍落度
① 搅拌地和浇筑地。每班或每单元≮两次。评定以浇筑地为准
② 出料至入模不超15min，可仅在搅拌地检测；还应观察黏聚性和保水性
3.运输
① 离析，应二次快速搅拌
② 严禁加水
③ 运输时间≯90min
12
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术
4.浇筑
13
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术
5.养护
6.检验评定
14
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术

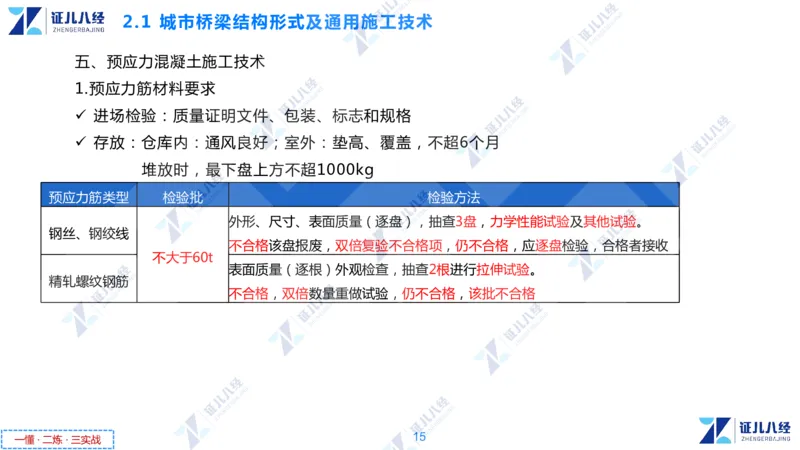

五、预应力混凝土施工技术
1.预应力筋材料要求
ü 进场检验：质量证明文件、包装、标志和规格
ü 存放：仓库内：通风良好；室外：垫高、覆盖，不超6个月
堆放时，最下盘上方不超1000kg
预应力筋类型 检验批 检验方法
外形、尺寸、表面质量（逐盘），抽查3盘，力学性能试验及其他试验。
钢丝、钢绞线
不合格该盘报废，双倍复验不合格项，仍不合格，应逐盘检验，合格者接收
不大于60t
表面质量（逐根）外观检查，抽查2根进行拉伸试验。
精轧螺纹钢筋
不合格，双倍数量重做试验，仍不合格，该批不合格
15
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术

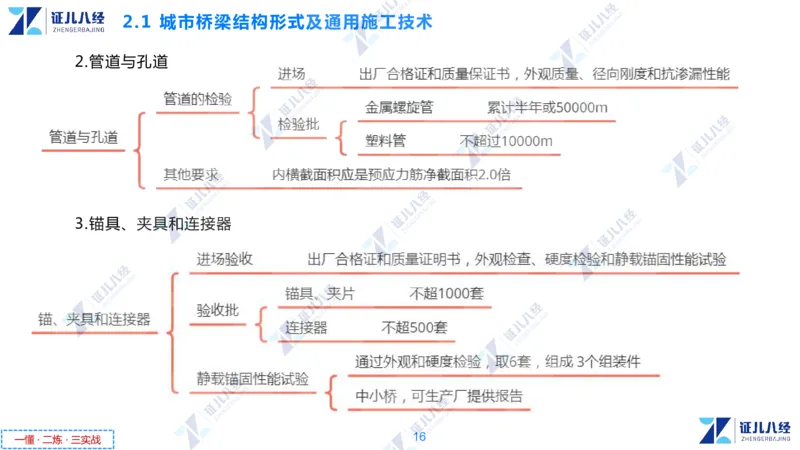

2.管道与孔道
3.锚具、夹具和连接器
16
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术

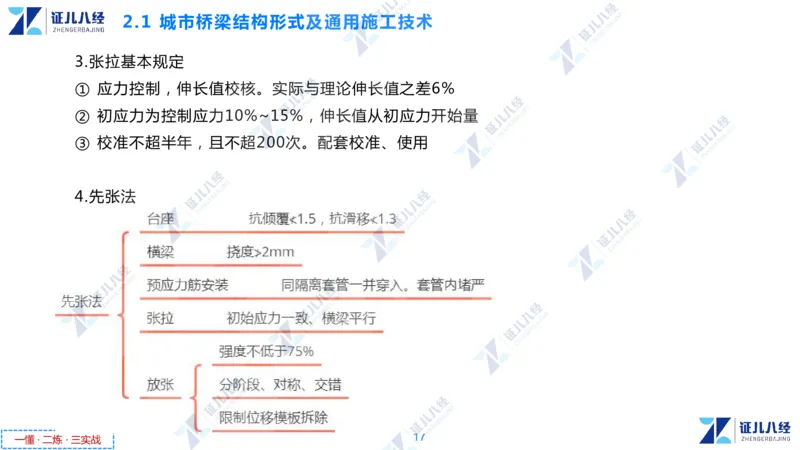

3.张拉基本规定
① 应力控制，伸长值校核。实际与理论伸长值之差6%
② 初应力为控制应力10%~15%，伸长值从初应力开始量
③ 校准不超半年，且不超200次。配套校准、使用
4.先张法
17
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术

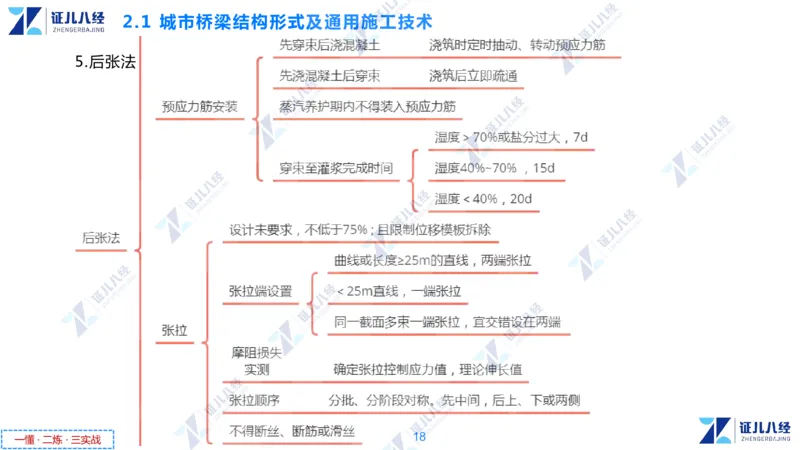

5.后张法
18
一懂 · 二炼 · 三实战2.1 城市桥梁结构形式及通用施工技术

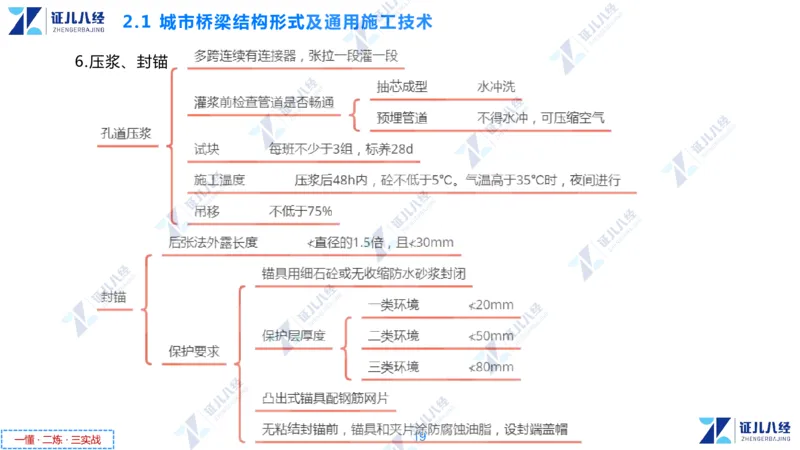

6.压浆、封锚
19
一懂 · 二炼 · 三实战第2章 城市桥梁工程
20
一懂 · 二炼 · 三实战2.2 城市桥梁下部结构施工

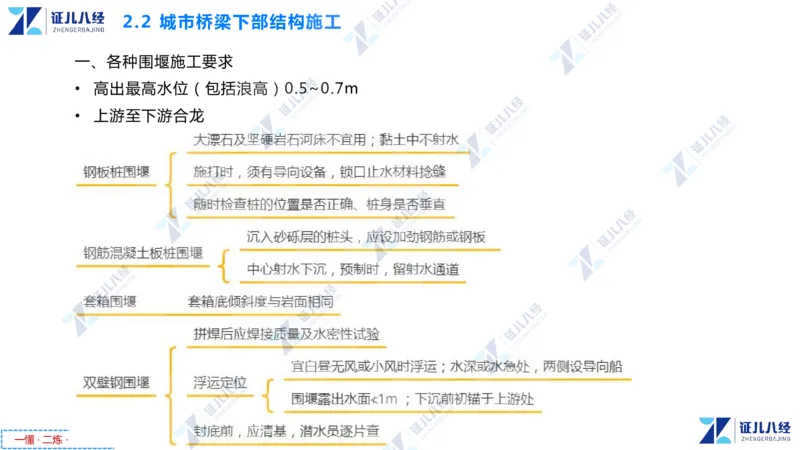

一、各种围堰施工要求
• 高出最高水位（包括浪高）0.5~0.7m
• 上游至下游合龙
21
