9.2.2 水利水电工程施工现场规划
9.2 施工组织设计
9.2.1 水利水电工程施工工厂设施
9.2.2 水利水电工程施工现场规划
9.2.3 水利水电工程施工进度计划
9.2.4 水利水电工程专项施工方案

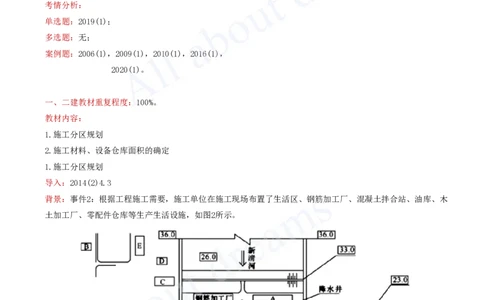

考情分析：
单选题：2019(1)；
多选题：无；
案例题：2006(1)，2009(1)，2010(1)，2016(1)，
2020(1)。
一、二建教材重复程度：100%。
教材内容：
1.施工分区规划
2.施工材料、设备仓库面积的确定
1.施工分区规划
导入：2014(2)4.3

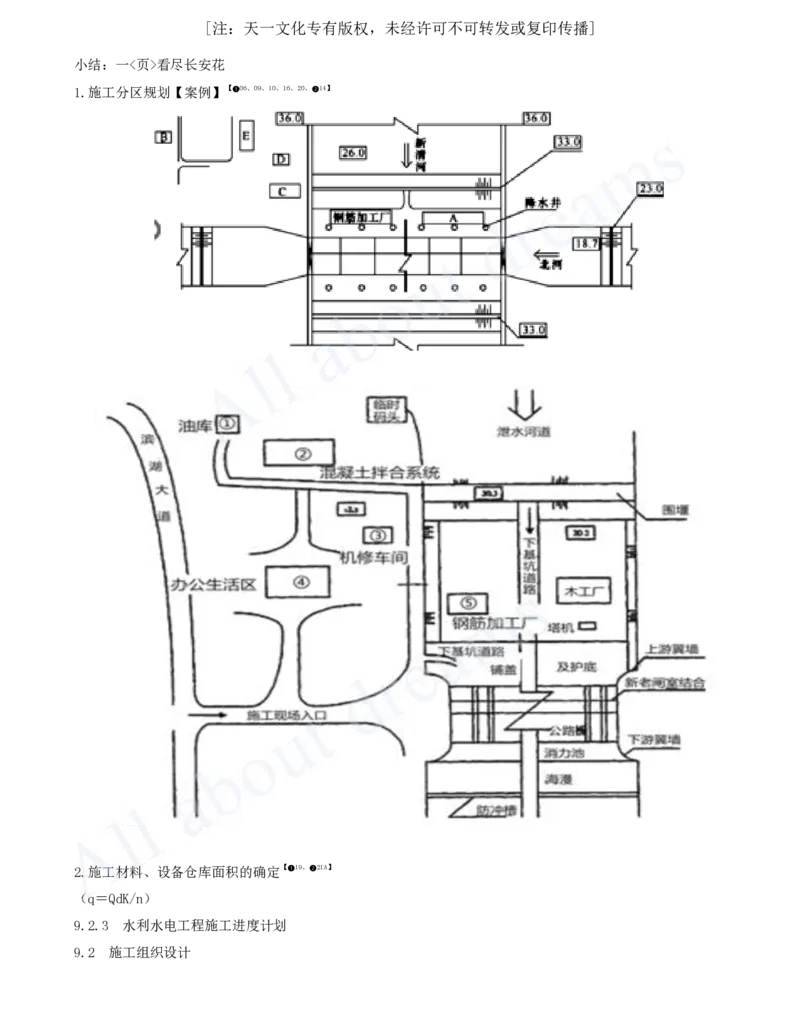

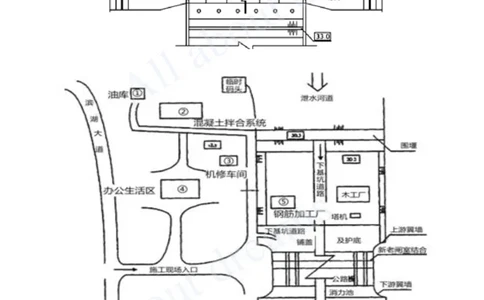

背景：事件2：根据工程施工需要，施工单位在施工现场布置了生活区、钢筋加工厂、混凝土拌合站、油库、木
土加工厂、零配件仓库等生产生活设施，如图2所示。[注：天一文化专有版权，未经许可不可转发或复印传播]
问题：3.根据事件2，指出图2中A、B、C、D、E对应的生产生活设施名称。

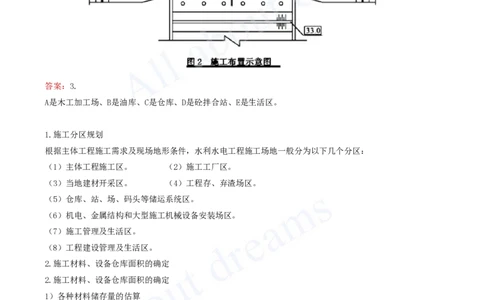

答案：3.
A是木工加工场、B是油库、C是仓库、D是砼拌合站、E是生活区。
1.施工分区规划
根据主体工程施工需求及现场地形条件，水利水电工程施工场地一般分为以下几个分区：
（1）主体工程施工区。 （2）施工工厂区。
（3）当地建材开采区。 （4）工程存、弃渣场区。
（5）仓库、站、场、码头等储运系统区。
（6）机电、金属结构和大型施工机械设备安装场区。
（7）施工管理及生活区。
（8）工程建设管理及生活区。
2.施工材料、设备仓库面积的确定
2.施工材料、设备仓库面积的确定
1）各种材料储存量的估算
材料<储存量>的估算公式：
q＝QdK/n＝（高峰时段需要数量×不均匀系数）×（需要用的天数÷全年天数）
q：需要材料储存量（t或m3）；
Q：高峰年需要材料储存量（t或m3）；（2021(2A)考点）
d：需要材料的存储天数；（2019(1)考点）
K：不均匀系数；
n：年工作日天数。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2019(1)-18.材料储存料公式为q=QdK/n，d代表（ ）。
A.年工作日天数 B.需要材料的存储天数
C.需要材料储存量 D.不均匀系数
答案：B
解析：q=QdK/n
q：需要材料储存量；Q：高峰年需要材料储存量；
d：需要材料的存储天数；K：不均匀系数；
n：年工作日天数。

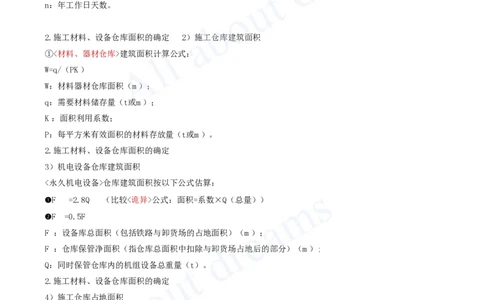

2.施工材料、设备仓库面积的确定 2）施工仓库建筑面积
①<材料、器材仓库>建筑面积计算公式：
W=q/（PK）
1
W：材料器材仓库面积（m2）；
q：需要材料储存量（t或m3）；
K：面积利用系数；
1
P：每平方米有效面积的材料存放量（t或m3）。
2.施工材料、设备仓库面积的确定
3）机电设备仓库建筑面积
<永久机电设备>仓库建筑面积按以下公式估算：
➊F =2.8Q （比较<诡异>公式：面积=系数×Q（总量））
总面积
➋F =0.5F
保管 总
F ：设备库总面积（包括铁路与卸货场的占地面积）（m2）；
总
F ：仓库保管净面积（指仓库总面积中扣除与卸货场占地后的部分）（m2）;
保
Q：同时保管仓库内的机组设备总重量（t）。
2.施工材料、设备仓库面积的确定
4）施工仓库占地面积
<施工仓库>占地面积计算公式：
A＝ΣWK ＝（仓库1面积A×系数K）+（仓库2面积A×系数K）+......
3 3 3
A：仓库占地面积（m2）；
W：仓库建筑面积或堆存场面积（m2）；
K：占地面积系数，参照有关规范选用。
3
小结：[注：天一文化专有版权，未经许可不可转发或复印传播]
小结：一<页>看尽长安花
1.施工分区规划【案例】【➊06、09、10、16、20、➋14】
2.施工材料、设备仓库面积的确定【➊19、➋21A】
（q＝QdK/n）
9.2.3 水利水电工程施工进度计划
9.2 施工组织设计[注：天一文化专有版权，未经许可不可转发或复印传播]
9.2.1 水利水电工程施工工厂设施
9.2.2 水利水电工程施工现场规划
9.2.3 水利水电工程施工进度计划
9.2.4 水利水电工程专项施工方案
考情分析：
单选题：2011(1)；
多选题：2016(1)；
案例题：2006(1)~2023(1)，历年真题。
一、二建教材重复程度：100%。
教材内容：
1.施工进度计划安排
2.施工进度计划表达方法
1.施工进度计划安排
1）施工期的划分
Ⓐ全过程：划分为，①工程筹建期、②工程准备期、③主体工程施工期、④工程完建期<四个>施工时段。（口
诀：瞅准时间）
Ⓑ总工期：施工总工期应为<后三项>工期之和。
（2011(1)、2016(1)考点、2014(2)案例）
（1）工程筹建期：工作内容包括，对外交通、施工供电和通信系统、施工场地征地以及移民等工作。
（2）工程准备期：包括，场地平整、场内交通、导流工程、临时房屋和施工工厂设施建设等。
（3）主体工程施工期：自关键线路上的主体工程开工或河道截流<闭气>开始，至第一台发电机组发电或工程开
始发挥效益为止的工期。
（4）工程完建期：自水利水电工程第一台发电机组投入运行或工程开始发挥效益起，至工程完工的工期。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2016(1)-24.工程施工总工期包括（ ）。
A.工程筹建期 B.工程准备期
C.主体工程施工期 D.工程完建期
E.试运行期
答案：BCD
解析：➊全过程：划分为，①工程筹建期、②工程准备期、③主体工程施工期、④工程完建期<四个>施工时段。
（口诀：瞅准时间）
➋总工期：施工总工期应为<后三项>工期之和。
2.施工进度计划表达方法
进度计划表达方法包括：（2023(2A)案例）
➊横道图；
➋工程进度曲线；
➌施工进度管理控制曲线；
➍形象进度图；
➎网络进度计划（单代号、双代号、时标网络图，见下页PPT）。
1）横道图（2020(2)案例）
优点：形象、直观，且易于编制和理解，广泛应用。
缺点：略...[注：天一文化专有版权，未经许可不可转发或复印传播]
2）工程进度曲线
通过比较可以获得如下信息：
（1）实际工程进展速度。（2）进度超前或拖延的时间。
（3）工程量的完成情况。（4）后续工程进度预测。
3）网络图
单代号网络计划 只考过一次 2014(1)案例
2013(2)、2018(2)、2018(1)、2020(2)案
1.0版本，六时参数，李想one法
例
2.0版本，时间节点二意性 2015(2)、2016(2)、2017(2)案例
双代号网络计划
3.0版本，赶工 2014(1)、2017(1)、2020(1)案例
4.0版本，流水施工 2017(1)、2021(1)案例
5.0版本，多问联动，动态调整法 2019(1)案例[注：天一文化专有版权，未经许可不可转发或复印传播]
时标
会结合前锋线考核 2011(2)、2020(1)案例
网络图
➊双代号1.0版本：李想one法
➋双代号2.0版本：时间节点二意性
➌双代号3.0版本，赶工
➍双代号4.0版本，流水施工
➎双代号5.0版本，多问联动，动态调整法
➊双代号1.0版本：李想one法
目的：找到关键线路、计算FF和TF、计算六时参数
三定一选总工期，三定一选自由差（顺便算个自由差）；
蚂蚁花呗总时差；
六时参数种子法，随心所欲随心算；
又快又好李想one。
两种点：屌丝点、万千宠爱点（神<比>马良）
第一步：三定一选（定点、<选点、定波>、点线）“总工期”，三定一选“自由差”； 第二步：蚂蚁花呗
“总时差”；
第三步：六时参数种子法，随心所欲随心算；
➊双代号1.0版本：李想one法
第一步：三定一选“总工期”+“自由时差”
例题：2013(2)案例一，求关键线路，求每项目工作的自由时差。
关键线路：①→②→④→⑧→⑨→⑩。[注：天一文化专有版权，未经许可不可转发或复印传播]
➊双代号1.0版本：李想one法
第一步：三定一选“总工期”+“自由时差”
➊双代号1.0版本：李想one法
例题：2013(2)案例一。
关键线路：①→②→④→⑧→⑨→⑩。
➊双代号1.0版本：李想one法
第二步：蚂蚁花呗“总时差”（神<比>马良）
唠唠家常，总时差、自由时差[注：天一文化专有版权，未经许可不可转发或复印传播]
FF（8月）=400元，TF（8月）=400元；
FF（7月）=400元，TF（7月）=800元；
FF（6月）=400元，TF（6月）=1200元。
➊双代号1.0版本：李想one法
第二步：蚂蚁花呗“总时差”，总时差与自由时差
➊双代号1.0版本：李想one法
第二步：蚂蚁花呗“总时差”，总时差与自由时差
“钢筋I”总时差：4天，其中，FF=0；TF=4。[注：天一文化专有版权，未经许可不可转发或复印传播]
➊双代号1.0版本：李想one法
第三步：六时参数“种子”法，随心所欲随心算。
“钢筋I”六时参数分别是：
