3.4.2 沉井施工
当桥梁结构上部荷载较大，表层地基土的容许承载力不足，但在一定深度下有好的持力层，扩大基础开挖工作量大，施工
围堰支撑有困难，或采用桩基础受水文地质条件限制时，可以采用沉井基础。
1.一般规定
2.沉井制作

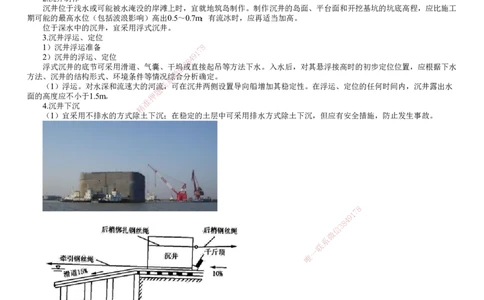

沉井位于浅水或可能被水淹没的岸滩上时，宜就地筑岛制作。制作沉井的岛面、平台面和开挖基坑的坑底高程，应比施工
期可能的最高水位（包括波浪影响）高出0.5～0.7m；有流冰时，应再适当加高。
位于深水中的沉井，宜采用浮式沉井。
3.沉井浮运、定位
1）沉井浮运准备 8
7
1
2）沉井的浮运、定位 4 9
8
3
浮式沉井的底节可采用滑道、气囊、干信坞或直接起吊等方法下水。入水后，对其悬浮接高时的初步定位位置，应根据下水
微
方法、沉井的结构形式、环境条件等情况系综合分析确定。
（1）浮运。对水深和流速大的河流联，可在沉井两侧设置导向船增加其稳定性。在浮运、定位的任何时间内，沉井露出水
题
面的高度应不小于1.5m。 押
准
4.沉井下沉 精
（1）宜采用不排水的方式除土下沉；在稳定的土层中可采用排水方式除土下沉，但应有安全措施，防止发生事故。
8
7
1
9
4
8
3
信
微
系
联
一
唯
（2）下沉困难时，可采用空气幕、泥浆润滑套、井外高压射水、压重或接高沉井等方法助沉。
（3）正常下沉时，应自井孔中间向刃脚处均匀对称除土，采用吸泥吹砂等方法下沉时，必须备有向井内补水的设施，保
持井内外的水位平衡或井内水位略高于井外水位；井内吸泥吹砂应均匀进行，防止局部吸吹过深导致沉井偏斜。
（4）下沉时应随时进行纠偏，保持竖直下沉，每下沉1m至少应检查一次；当沉井出现倾斜时，应及时校正。下沉至设计
高程以上2m左右时，应适当放慢下沉速度并控制井内的除土量和除土位置，使沉井能平稳下沉，准确到位。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.沉井接高
（4）陆上沉井在地面上接高时，井顶露出地面应不小于0.5m；水中沉井在水上接高时，井顶露出水面应不小于1.5m。
6.沉井着床
（3）沉井下沉到倾斜岩层上时，沉井刃脚的2/3以上宜嵌搁在岩层上，嵌入深度最小处宜不小于250mm，其余未到岩层的
刃脚部分，可采用袋装混凝土等填塞缺口。对刃脚以内井底岩层的倾斜面，应凿成台阶或榫槽后再清渣封底。
7.基底检验与沉井封底
沉井基底检验合格及沉降稳定后，应及时封底。不排水下沉的沉井应采用水下混凝土进行封底；
沉井的水下混凝土封底宜全断面一次连续灌注完成；对特大型沉井，可划分区域进行封底，但任一区域的封底工作均应一
次连续灌注完成。
（2）灌注封底水下混凝土时，需要的导管间隔及根数，应根据导管作用半径及封底面积确定。
（4）水下混凝土面的最终灌注高度，应比设计8 值高出150mm以上。
7
1
9
4
8

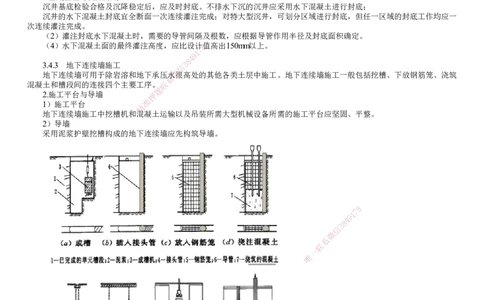

3.4.3 地下连续墙施工 信 3
地下连续墙可用于除岩溶和地下承压水微很高处的其他各类土层中施工。地下连续墙施工一般包括挖槽、下放钢筋笼、浇筑
系
混凝土和槽段间的连接四个主要工序。联
题
2.施工平台与导墙 押
1）施工平台 准
精
地下连续墙施工中挖槽机和混凝土运输以及吊装所需大型机械设备所需的施工平台应坚固、平整。
2）导墙
采用泥浆护壁挖槽构成的地下连续墙应先构筑导墙。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系

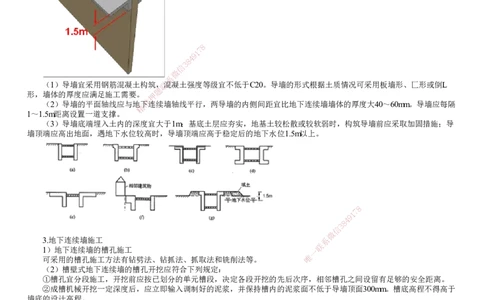

（1）导墙宜采用钢筋混凝土构筑，联混凝土强度等级宜不低于C20。导墙的形式根据土质情况可采用板墙形、匚形或倒L
题
形，墙体的厚度应满足施工需要。押
（2）导墙的平面轴线应与地下 准 连续墙轴线平行，两导墙的内侧间距宜比地下连续墙墙体的厚度大40～60mm。导墙应每隔
精
1～1.5m距离设置一道支撑。
（3）导墙底端埋入土内的深度宜 大于1m；基底土层应夯实，地基土较松散或较软弱时，构筑导墙前应采取加固措施；导
墙顶端应高出地面，遇地下水位较高时 ，导墙顶端应高于稳定后的地下水位1.5m以上。
8
1
7
9
8
4
信
3
微
3.地下连续墙施工 系

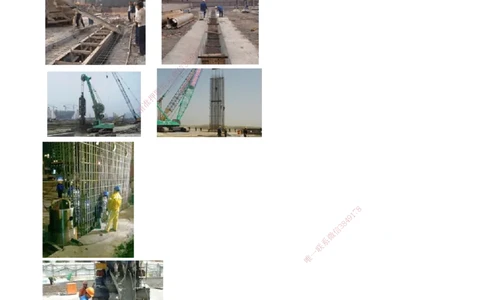

1）地下连续墙的槽孔施工
一
联
可采用的槽孔施工方法有钻劈法、钻抓法、抓取法和铣削法等。 唯
（2）槽壁式地下连续墙的槽孔开挖应符合下列规定：
①槽孔宜分段施工，开挖前应按已划分的单元槽段，决定各段开挖的先后次序，相邻槽孔之间设留有足够的安全距离。
②成槽机械开挖一定深度后，应立即输入调制好的泥浆，并保持槽内的泥浆面不低于导墙顶面300mm。槽底高程不得高于
墙底的设计高程。
2）槽段间接头（缝）施工
地下连续墙分槽段（孔）施工，然后再由各墙段连接而成。
槽段接头一般采用预埋钢筋、钢板、设置剪力键等连接方式。
3）钢筋骨架施工
（3）吊放钢筋骨架时，应使其中心对准单元槽段中心。钢筋骨架应竖直、不变形并能顺利地下放插入槽内，下放时不得
使骨架发生摆动。
（4）全部钢筋骨架入槽后，应固定在导墙上，并使骨架顶端高程符合设计要求。
4）混凝土灌注
水下混凝土应采用导管法灌注。单元槽段长度小于或等于4m时，可采用1根导管灌注；单元槽段长度超过4m时，宜采用2
根或3根导管同时灌注。采用多根导管灌注时，导管间净距宜不大于3m，导管距节段端部宜不大于1.5m；各导管灌注的混凝土
表面高差宜不大于0.3m；导管内径宜不小于200mm。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
3.4.4 基坑施工
1.—般规定
2.土石围堰施工
1）土石围堰工程应符合的规定
（1）堰顶高程应高出施工期间可能出现的最高8 水位（包括浪高）0.5～0.7m。
7
1
3.基坑开挖 9
4
8
基坑深度小于或等于4m时护道的宽度应信不3小于1m；基坑深度大于4m时护道的宽度应按边坡稳定计算的结果进行适当加
微
宽。
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
4.基坑降排水
桥梁施工中常用的基坑降排水方法有集水坑、井点降水法、止水帷幕法等。
5.基底处理
1）基底处理方法
通常有换填土法、桩体挤密法、砂井法、袋装砂井法、预压法加固地基、强夯法、电渗法、振动水冲法、深层搅拌桩法、
高压喷射注浆法、化学固化剂法等。
6.基底检验
1）地基基底的检验应包括的内容
（1）平面位置、尺寸和基底高程。
（2）地质情况和承载力是否与设计资料相符。
（3）基底处理和排水情况是否符合规范要求。
（4）施工记录及有关试验资料等。
3.4.5 浅基础与承台施工
1.浅基础施工
浅基础施工主要工序包括基础的定位放样、基坑开挖、基坑排水、基底处理以及基础结构物的浇筑（砌筑）等。
8
7
1
9
4
8
3
信
微
系
联
2.承台施工 题
押
1）承台施工方式的选择 准
精
承台是桩与柱或墩的连系部分。承台按构造方式可分为高桩承台和低桩承台；按施工方分为现浇承台和预制式承台；按埋
置方式分为陆上承台和水中承台。
当承台位于水中时，常采用围堰法 施工，常用的围堰类型包括土石围堰、钢筋混凝土套箱围堰和钢围堰，常用的钢围堰主
要有钢板桩围堰、锁口钢管桩围堰、钢套箱围堰、双壁钢围堰等。
8
1
7
9
8
4
信
3
微
系
联
一
唯
2）钢围堰施工
（1）钢围堰设计与施工的一般规定
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
①围堰的平面尺寸宜根据承台的结构尺寸、安装及放样误差等确定，围堰内侧距承台边缘的净距宜不小于1m（围堰内侧
兼作模板时除外）。围堰顶面高程应高出施工期间可能出现的最高水位（包括浪高）0.5～0.7m。
③对围堰结构进行计算时，除应考虑施工荷载及结构重力、水流压力、浮力、土压力等荷载外，尚应根据现场的具体情况
考虑可能出现的冲刷、风力、波浪力、流冰压力、施工船舶或漂浮物撞击力等作用。
⑤钢围堰的混凝土封底厚度应符合设计规定；设计未规定时，应根据桩周摩擦力、浮力、围堰结构自重及封底混凝土自身
强度等因素经计算后确定。
（2）钢板桩围堰的施工应符合下列规定：
③钢板桩施打前，其锁口宜采用止水材料捻缝，防止在使用过程中漏水。
④施打钢板桩应有导向装置，以保证桩的位置准确。施打顺序应遵照施工技术方案，宜从上游开始分两头向下游方向合
龙。
⑤同一围堰内采用不同类型的钢板桩时，宜将不同类型桩的各半拼焊成一根异形钢板桩，分别与相邻桩进行连接。接长的
钢板桩，其相邻桩的接头位置应上下错开。
⑥拔除钢板桩前，应向堰内注水使堰内外的水位保持平衡。拔桩应从下游侧开始逐步向上游侧进行。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（4）钢套箱围堰的施工应符合下列规定：
①对有底钢套箱，除应进行结构的计算和验算外，尚应针对套箱内抽干水后的工况进行抗浮验算。
④有底钢套箱在浇筑封底混凝土前，应对底板和钢护筒的表面进行清理，并采用适宜的止水装置或材料对底板与桩基之间
的缝隙进行封堵。
⑤钢套箱内的排水应在封底混凝土符合设计规定的强度或达到设计强度的80%以上时方可进行。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（5）双壁钢围堰的施工应符合下列规定：
①围堰的双壁间距应根据下沉时需要克服的浮力、土层摩阻力及基底抗力等经计算确定，并在双壁之间分设多个对称、横
向互不相通的隔水仓。
⑤围堰下沉至设计高程，在灌注封底混凝土前，应对河床面进行清理和整平。围堰置于岩面上时，宜将岩面整平；基岩岩
面倾斜或凹凸不平时，宜将围堰底部制作成与岩面相应的异形刃脚，增加其稳定性并减少渗漏。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
1
7
8
9
8
4
信
3
微
系
联
一
唯
3）承台模板、钢筋施工与混凝土浇筑
（1）承台模板一般采用组合钢模，施工前必须进行详细的模板设计，以保证使模板有足够的强度、刚度和稳定性。
（2）承台施工前应进行桩基等隐蔽工程的质量验收，桩顶混凝土面应按水平施工缝的要求凿毛，桩头预留钢筋上的泥土
及鳞锈等应清理干净。
（4）承台混凝土的配制、运送、浇筑及养护按前述混凝土工程施工的要求进行；若承台结构属于大体积混凝土，则应按
大体积混凝土的技术要求进行施工。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
3.4.6 桥墩与桥台施工 题
押
1.桥墩施工 准
1）高度小于40m的桥墩施工精
（3）桥墩高度小于或等于10m 时可整体浇筑施工；高度超过10m时，可分节段施工，节段高度宜根据施工环境条件和钢筋
定尺长度等因素确定。上一节段施工时 ，已浇节段的混凝土强度应不低于2.5MPa。各节段之间浇筑混凝土的间歇期宜控制在
7d以内。
2）高度大于或等于40m的高墩施工
（7）混凝土的垂直输送宜采用泵送方式， 泵管可沿已施工完成的墩身或搭设专用支架进行布设，而不应布设在塔式起重
机和施工电梯上。
（8）混凝土的浇筑应符合相关规定，每一节段混 凝土的养护时间应不少于7d。养护用的水管可布设在墩身上，且应与电
缆分开设置。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.桥台施工
3.预制安装墩台身与盖梁
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
3.4.7 圬工结构施工
3.后背回填施工
（1）桥涵台背及锥坡、护坡后背的填料应符合设计规定。设计未规定时，宜采用天然砂砾、二灰土、水泥稳定土或粉煤
灰等轻质材料，不得采用含有泥草、腐殖质或冻块的土。
（2）后背回填应顺路线方向，自台身起，其填土的长度在顶面应不小于桥台高度加2m，在底面应不小于2m；拱桥台背填
土的长度应不小于台高的3～4倍。
（4）后背回填的顺序应符合设计规定。设计未规定时，拱桥的台背填土宜在主拱圈安装或砌筑以前完成；梁式桥轻型桥
台的台背填土宜在梁体安装完成以后，在两端桥台平衡地进行；埋置式桥台的台背填土宜在柱侧对称、平衡地进行。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
1.特别适合在有孤石的砂砾石层、漂石层、硬土层中使用的钻机是（ ）。
A.回旋钻机
B.冲击钻机
C.旋挖钻机
D.潜水钻机
『正确答案』B
『答案解析』冲击钻成孔灌注桩适用于黄土、黏性土或粉质黏土和人工杂填土层，特别适合于在有孤石的砂砾石层、漂石层、
硬土层、岩层中使用。
8
7
1
9
2.关于挖孔灌注桩施工技术要求的说法，正8 4确的是（ ）。
3
A.孔口处应设置高出地面不小于300mm的信护圈
微
B.挖孔施工时，相邻两桩孔可同时开系挖
联
C.采用混凝土护壁支护的桩孔，全题部挖完后再护壁
D.桩孔直径应符合设计规定，孔 押 壁支护可以占用桩径尺寸
准
『正确答案』A 精
『答案解析』挖孔施工时相邻两桩 孔不得同时开挖，宜间隔交错跳挖。采用混凝土护壁支护的桩孔必须挖一节浇筑一节护壁。
桩孔直径应符合设计规定，孔壁支护不得占用桩径尺寸。
3.钢板桩围堰施打顺序宜从（ ）。
A.上游分两头向下游合龙
B.下游分两头向上游合龙
C.从下游按逆时针方向
D.上下游分两头合龙
『正确答案』A
『答案解析』施打顺序应按既定的施工技术方案进行，并宜从 上游开始分两头向下游方向合龙。
8
1
7
9
4.在钻孔灌注桩施工中，护筒的作用不包括（ ）。
信
3 8
4
A.起到钻头导向作用 微
系
B.隔离地表水 联
C.支护桩壁
唯
一
D.固定桩孔位置
『正确答案』C
『答案解析』护筒长度有限，并不能支护桩壁。
5.钻孔桩中，适用于淤泥质土钻孔的钻机是（ ）。
A.冲抓钻机
B.螺旋钻机
C.冲击钻机
D.旋挖钻机
『正确答案』D
『答案解析』旋挖钻机一般适用黏土、粉土、砂土、淤泥质土、人工回填土及含有部分卵石、碎石的地层。
6.关于钻孔灌注桩正循环回转法的说法，正确的有（ ）。
A.它是利用钻具旋转切削土体钻进，泥浆泵将泥浆压进泥浆笼头，通过钻杆中心从钻头喷入钻孔内
B.泥浆输入钻孔内，然后从钻头的钻杆下口吸进，通过钻杆中心排出至沉淀池内
C.泥浆挟带钻渣沿钻孔上升，从护筒顶部排浆孔排出至沉淀池
D.泥浆沿孔壁是从上向下流动
E.需设置泥浆槽、沉淀池等
『正确答案』ACE
『答案解析』BD是反循环的特点。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
7.关于土石围堰的说法，正确的有（ ）。
A.堰顶高程应高出施工期间可能出现的最高水位（包括浪高）0.5～0.7m
B.土围堰筑堰材料宜采用黏性土或砂夹黏土，填筑应自上游开始至下游合龙，超出水面后应夯实
C.水深5m以内、流速3.0m/s以内，且河床较平缓时，可筑土围堰。
D.土石围堰中心部分可填筑黏土及黏性土芯墙
E.土石袋内填土宜采用黏性土，装填量宜为60%
『正确答案』ABDE
『答案解析』水深5m以内、流速3.0m/s以内，且河床较平缓时，可筑膜袋围堰。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
