第44 讲 重点实验：用多用电表测量电学中的物理量
目录
01 考情解码•命题预警..............................................................................................................................2
02 体系构建•思维可视..............................................................................................................................3
03 核心突破•靶向攻坚..............................................................................................................................4
考点一 欧姆表原理及应用 ......................................................................................................4
知识点 欧姆表的原理...............................................................................................................4
考向 欧姆表原理的应用......................................................................................................4
考点二 多用电表的使用 ..........................................................................................................6
知识点 多用电表的使用方法.....................................................................................................6
考向 多用电表的使用.................................................................................................................8
考点三 用多用电表探索黑箱内的电学元件 ......................................................................11
知识点 探索黑箱问题时所用档位和现象.............................................................................11
考向 多用电表探究黑箱问题..................................................................................................11
04 真题溯源•考向感知............................................................................................................................13
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
考点
要求
考频
2025 年
2024 年
2023 年
多用电
表使用
综合应用
中频
2025·湖南
2025·黑吉蒙辽
2024·新疆河南
2024·江苏
2023·天津
2023·湖南
考情分析：
1.命题形式：选择题实验题计算题
2.命题分析：各地高考对用多用电表测量电学中的物理量这个实验的考查近几年频度较高，以考查多用电
表读数居多，对多用电表的原理考查不多。
3.备考建议：除了继续关注多用电表的读数问题外，重点关键欧姆表的原理应用。
4.命题情境：多以某个电学实验中粗测电阻或测量电压为命题情境。
复习目标：
1.清楚多用电表构造及原理。
2.理解和掌握用多用电表测量电学中的物理量方法。
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
考点一 欧姆表原理及应用
知识点 欧姆表的原理
用多用电表测电阻
I=0 处标为“
探索黑箱内的电学元件
测电阻注意事项
区分“两个零点”
红黑表笔的正确插入
注意事项
测量小电珠的电压和电流
将红、黑表笔分别插入“+”“-”插孔
机械调零
多用电表使用
多用电表构造及原理
多用电表的使用
当I=时，电阻值等于
满偏电流Ig处标为“ ”
刻度标定
闭合电路欧姆定律
工作原理
欧姆表构造
欧姆表原理及应用
多用电表测量电
学物理量
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
1.构造:欧姆表由电流表G、电池、调零电阻R 和红、黑表笔组成。
欧姆表内部:电流表、电池、调零电阻串联。
外部:接被测电阻Rx。
2.工作原理:闭合电路欧姆定律,I=
E
Rg+ R+r + Rx
。
3.刻度的标定:红、黑表笔短接(被测电阻Rx=0)时,调节调零电阻R,使I=Ig,电流表的指针达到满偏,这一过程
叫欧姆调零。
(1)当I=Ig时,Rx=0,在满偏电流Ig处标为“ ”。(图甲)
(2)当I=0 时,Rx→∞,在I=0 处标为“ ”。(图乙)
(3)当I=I g
2 时,Rx=Rg+R+r,此电阻值等于欧姆表的内阻值,Rx叫 电阻。
考向 欧姆表原理的应用
例1 某欧姆表的内部示意图如图甲所示，该表有“×10”“×100”两个挡位。已知电源电动势E =1.5 V，表头
允许通过的电流最大值I g=100μA，内阻Rg=270Ω。现用该表测量一个阻值小于500Ω的定值电阻Rx。
(1)图甲中a 为 （选填“红”或“黑”）表笔，要测量Rx，选择开关c 应与 （选填
“d”或“e”）相连，然后进行 （选填“欧姆调零”或“机械调零”），测量Rx时指针位置如图
乙所示，欧姆表的读数为 Ω。
(2)图乙中欧姆表盘的中间示数为“15”，则图甲中R1+ R2= Ω（结果保留三位有效数字）。
(3)欧姆表电源经久未换，测量后发现其电动势小于1.5V，在正确的操作下，Rx的测量值 （选填
“大于”“小于”或“等于”）真实值。
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

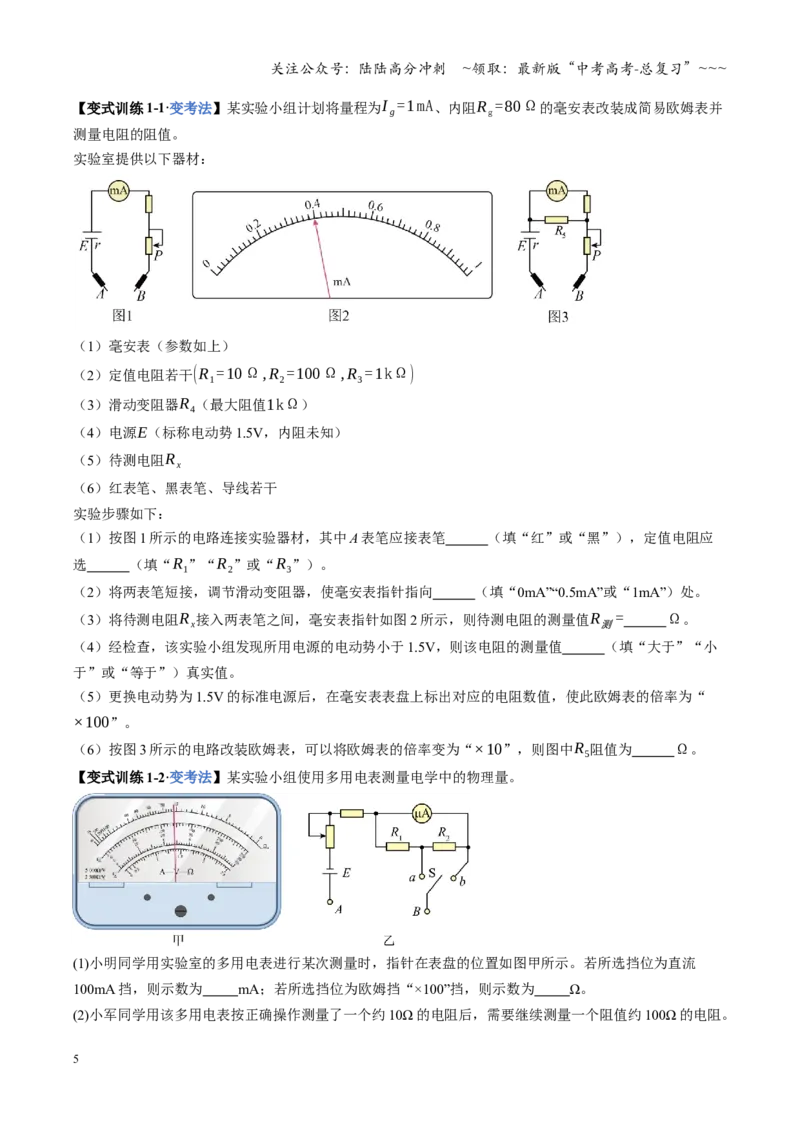

【变式训练1-1·变考法】某实验小组计划将量程为I g=1mA、内阻Rg=80Ω的毫安表改装成简易欧姆表并
测量电阻的阻值。
实验室提供以下器材：
（1）毫安表（参数如上）
（2）定值电阻若干(R1=10Ω, R2=100Ω, R3=1kΩ)
（3）滑动变阻器R4（最大阻值1kΩ）
（4）电源E（标称电动势1.5V，内阻未知）
（5）待测电阻Rx
（6）红表笔、黑表笔、导线若干
实验步骤如下：
（1）按图1 所示的电路连接实验器材，其中A 表笔应接表笔 （填“红”或“黑”），定值电阻应
选 （填“R1”“R2”或“R3”）。
（2）将两表笔短接，调节滑动变阻器，使毫安表指针指向 （填“0mA”“0.5mA”或“1mA”）处。
（3）将待测电阻Rx接入两表笔之间，毫安表指针如图2 所示，则待测电阻的测量值R测= Ω。
（4）经检查，该实验小组发现所用电源的电动势小于1.5V，则该电阻的测量值 （填“大于”“小
于”或“等于”）真实值。
（5）更换电动势为1.5V 的标准电源后，在毫安表表盘上标出对应的电阻数值，使此欧姆表的倍率为“
×100”。
（6）按图3 所示的电路改装欧姆表，可以将欧姆表的倍率变为“×10”，则图中R5阻值为 Ω。
【变式训练1-2·变考法】某实验小组使用多用电表测量电学中的物理量。
(1)小明同学用实验室的多用电表进行某次测量时，指针在表盘的位置如图甲所示。若所选挡位为直流
100mA 挡，则示数为 mA；若所选挡位为欧姆挡“×100”挡，则示数为 Ω。
(2)小军同学用该多用电表按正确操作测量了一个约10Ω 的电阻后，需要继续测量一个阻值约100Ω 的电阻。
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
在测量这个电阻之前，请选择以下必须的操作步骤，其合理的顺序是 。（填字母代号）
A．将红表笔和黑表笔短接
B．把选择开关旋转到“×10”位置
C．把选择开关旋转到“×100”位置
D．调节欧姆调零旋钮使表针指向欧姆零点
(3)图乙是某多用电表的内部电路图，已知
内阻Rg=1000。满偏电流Ig=100μA，定值电阻R1=25Ω、
R2=22.5Ω，电源电动势E=1.5V，则该多用电表A 接线柱应该与 （填“红”或“黑”）表笔连接；若
选a 挡测量电阻，当通过四的电流为50μA 时，对应的测量电阻值为 Ω（结果保留三位有效数字）。
考点二 多用电表的使用
知识点 多用电表的使用方法
（一）多用电表构造及原理图
1.多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程。
2.外形如图所示:上半部为表盘,表盘上有电流、电压、电阻等多种量程的刻度;下半部为选择开关,它的四周
刻有各种测量项目和量程。
3.多用电表面板上还有:欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针
指在左端的“0”位置)、表笔的正、负插孔( 笔插入“+”插孔, 笔插入“-”插孔)。
4.原理图:
（二）多用电表使用
实验器材：
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
多用电表、电学黑箱、直流电源、开关、导线若干、小电珠、二极管、定值电阻(大、中、小)三个。
进行实验：
1.机械调零:多用电表的指针若不指 ,则可用小螺丝刀进行机械调零。
2.将红、黑表笔分别插入“+”“-”插孔。
3.测量小电珠的电压和电流。
(1)按如图甲所示连好电路,将多用电表选择开关置于直流电压挡,测小电珠两端的 。
(2)按如图乙所示连好电路,将选择开关置于直流电流挡,测量通过小电珠的 。
4.用多用电表测电阻
(1)调整定位螺丝,使指针指向电流的零刻度,插入表笔。
(2)选择开关置于“Ω”挡的×1 挡,短接红、黑表笔,调节 旋钮,使指针指到“0”欧姆位置,然后断开表笔。
(3)将两表笔分别接触阻值为几十欧的定值电阻两端,读出指示的电阻值,然后断开表笔,再与标定值进行比较。
(4)选择开关改置于×100 挡,重新进行 。
(5)再将两表笔分别接触标定值为几千欧的电阻两端,读出指示的电阻值,然后断开表笔,与标定值进行比较。
(6)测量完毕,将表笔从插孔中拔出,并将选择开关置于 电压最高挡或“ ”挡。
5.注意事项：
(1)红表笔插入“+”孔,黑表笔插入“-”孔。
(2)区分“两个零点”:机械零点是表盘刻度 侧的“0”位置,调整的是表盘下边中间的定位螺丝;欧姆零点
是指刻度盘 侧的“0”位置,调整的是欧姆挡的调零旋钮。
(3)测电阻时:
①待测电阻与电源一定要 。
②两手一定 同时接触两表笔金属杆。
③指针指 附近较准,否则换挡。
④每换一挡必须重新 。
⑤读出示数要乘以 。
(4)使用完毕,选择开关要置于 挡或 电压最高挡,长期不用应取出电池。
考向 多用电表的使用
例2 用如图所示的多用电表测量定值电阻。
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(1)待测电阻的阻值约为20Ω，测量步骤如下：
①调节指针定位螺丝，使多用电表指针对准 （选填“直流电流、电压”或“电阻”）零刻线。
②将选择开关转到电阻挡的 （选填“×1”“×10”或“×100”）挡位。
③将红、黑表笔插入“+”、“-”插孔，并将两表笔短接，调节欧姆调零旋钮，使电表指针对准电阻的
（选填“0 刻线”或“∞刻线”）。
④将两表笔分别与待测电阻相接，读取数据。
(2)测量后需要继续测量一个阻值大约是20kΩ左右的电阻，下列实验步骤正确的操作顺序为 （填写
实验步骤前的字母）。
A．将选择开关置于“×1k”位置
B．将选择开关置于“OFF”位置
C．将两表笔分别接触待测电阻两端，读出其阻值后随即断开
D．将两表笔直接接触，调节欧姆调零旋钮，使指针指向“0”
【变式训练2-1·变考法】某科技小组探究多组型号的光敏电阻。
(1)用多用电表探测光敏电阻的阻值与光照条件的关系。
他们具体的操作如下：
①将多用电表机械调零，将选择开关旋转到电阻挡的“×1K”挡。
②将红黑表笔短接，调节欧姆调零旋钮使指针指到表盘 （填“左侧”或“右侧”）0 刻度线。
再把红黑表笔接在光敏电阻两脚上，发现多用电表指针偏转角度很大，换“×10”挡位后，重新进行欧姆调
零，再把红黑表笔接在光敏电阻两脚上，多用电表指针如图甲所示，测量的结果为 Ω。
③用黑纸板挡住照向光敏电阻的部分光线，仍用“×10”挡位，将红黑表笔接在光敏电阻两脚上，发现多用
电表指针偏转角度小于图甲中的角度，这说明光照变弱时，光敏电阻的阻值将 （选填“变
大”或“变小”）。
④测量完毕，将选择开关旋转到 挡。
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

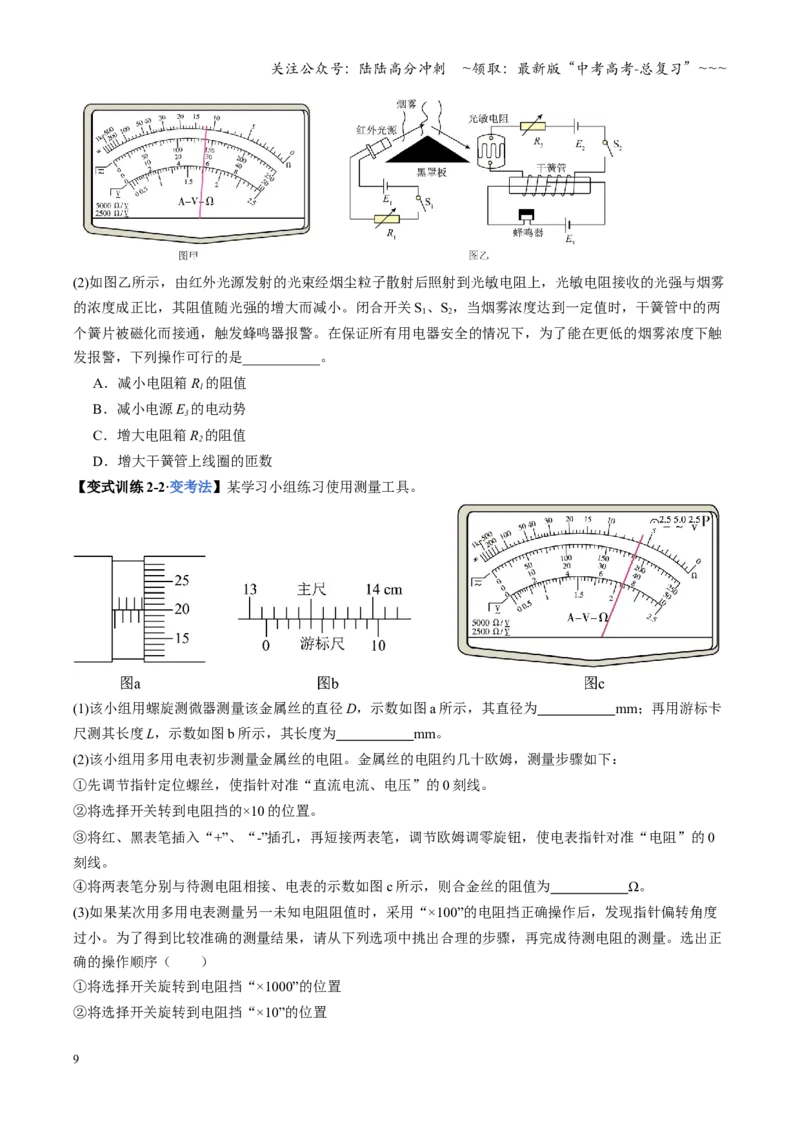

(2)如图乙所示，由红外光源发射的光束经烟尘粒子散射后照射到光敏电阻上，光敏电阻接收的光强与烟雾
的浓度成正比，其阻值随光强的增大而减小。闭合开关S1、S2，当烟雾浓度达到一定值时，干簧管中的两
个簧片被磁化而接通，触发蜂鸣器报警。在保证所有用电器安全的情况下，为了能在更低的烟雾浓度下触
发报警，下列操作可行的是___________。
A．减小电阻箱R1的阻值
B．减小电源E3的电动势
C．增大电阻箱R2的阻值
D．增大干簧管上线圈的匝数
【变式训练2-2·变考法】某学习小组练习使用测量工具。
(1)该小组用螺旋测微器测量该金属丝的直径D，示数如图a 所示，其直径为 mm；再用游标卡
尺测其长度L，示数如图b 所示，其长度为 mm。
(2)该小组用多用电表初步测量金属丝的电阻。金属丝的电阻约几十欧姆，测量步骤如下：
①先调节指针定位螺丝，使指针对准“直流电流、电压”的0 刻线。
②将选择开关转到电阻挡的×10 的位置。
③将红、黑表笔插入“+”、“-”插孔，再短接两表笔，调节欧姆调零旋钮，使电表指针对准“电阻”的0
刻线。
④将两表笔分别与待测电阻相接、电表的示数如图c 所示，则合金丝的阻值为 Ω。
(3)如果某次用多用电表测量另一未知电阻阻值时，采用“×100”的电阻挡正确操作后，发现指针偏转角度
过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，再完成待测电阻的测量。选出正
确的操作顺序（ ）
①将选择开关旋转到电阻挡“×1000”的位置
②将选择开关旋转到电阻挡“×10”的位置
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
③将两表笔分别与被测电阻的两根引线相接
④将两表笔短接，旋动合适部件，对电表进行欧姆调零
A．②③④
B．②④③
C．①③④
D．①④③
(4)如图中关于多用电表的使用，操作正确的是（ ）
A．测电压时，图甲中红、黑表笔接法错误
B．测电流时，应按图乙连接方式测量
C．测电阻时，可以按图丙连接方式测量
D．按图丁连接方式可测得二极管的反向电阻
考点三 用多用电表探索黑箱内的电学元件
知识点 探索黑箱问题时所用档位和现象
考向 多用电表探究黑箱问题
例3 用多用电表测量一个定值电阻的阻值，测量步骤如下：
（1）请将测量步骤补充完整。
判断目的
应用挡位
现 象
电源
电压挡
两接线柱正、反接时均无示数,说明无电源
电阻
欧姆挡
两接线柱正、反接时示数相同
二极管
欧姆挡
正接时示数很小,反接时示数很大
电容器
欧姆挡
指针先指“0”后逐渐增大到“∞”,且越来越慢
电感线圈
欧姆挡
示数由“∞”逐渐减小到某一较小固定示数
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
①调节指针定位螺丝，使多用电表指针指向电压和电流公共的零刻度线上；
②将选择开关旋转到“Ω”挡的“×10”位置；
③将红、黑表笔短接，调节欧姆调零旋钮，使电表指针对准 ；
④将红、黑表笔分别与待测电阻两端接触，多用电表的指针位置如图甲所示，此时应选择 （选填
“×1”或“×100”）挡重新测量，选挡后 （选填“需要”或“不需要”）进行欧姆调零，然后重
新测量；
⑤测量完毕，将选择开关旋转到OFF 位置．
（2）黑箱面板上有三个接线柱1、2 和3，黑箱内只有一个由三个阻值均为3Ω 的定值电阻构成的电路．用
多用电表测得1 和2 接线柱、1 和3 接线柱、2 和3 接线柱之间的电阻均为2Ω，请在图乙的虚线框中画出
电阻的连接方式。
【变式训练3-1·变考法】为了探测图1 所示黑箱中的元件，小李使用多用电表对其进行探究。
（1）图2 所示是多用电表欧姆挡内部的部分原理图，欧姆表表盘中值刻度为“15”。机械调零后，若将选
择开关旋至“×10”，将多用电表的红、黑表笔短接，进行欧姆调零，某电阻接入红、黑表笔间，表盘如图
3 所示，则该电阻的阻值为 Ω。
（2）选择开关旋至“×10”，调零后多用电表的总内阻为 Ω，将另一电阻接入红、黑表笔间，
指针指在满偏刻度的1
3处，则另一电阻的阻值为 Ω。
（3）黑箱面板上有三个接线柱1、2 和3，黑箱内有一个由三个阻值相同的电阻构成的电路。用欧姆表测
得1、2 之间的电阻为5Ω，2、3 之间的电阻为10Ω，1、3 之间的电阻为15Ω，在图1 虚线框中画出黑箱中
的电阻连接的可能方式 （一种即可）。
【变式训练3-2·变考法】现用多用电表测量一个阻值约为20 Ω 的电阻和探测电路。
（1）测量步骤如下∶
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
①将选择开关旋转到“Ω”挡的 （填“×1”“×10”“×100”或“×1 k”）位置，并进行欧姆调零。
②将红、黑表笔分别与待测电阻两端相接触，若多用电表示数如图甲所示，该电阻的阻值为 Ω。（保
留三位有效数字）
（2）探测对象为如图乙所示的黑箱，箱内有一节干电池、一个电阻、一个晶体二极管和一个电容器，箱
外有4 个接线柱，分别标为1、2、3、4，相邻两个序号间只有一个元件。
①若用多用电表确定元件的位置，应使用多用电表的 （填下述挡位的序号）进行试测。
A．直流10 V 电压挡
B．直流1.5 V 电压挡
C．欧姆挡
D．直流电流挡
②试测后，用直流1.5 V 电压挡进一步测量，测量结果记录如下：
红表笔位置
1
1
1
黑表笔位置
2
3
4
示数
1.5 V
0
0
确定电源位置后，去掉电源，应用多用电表的 挡进行测量。结果如下：
红表笔位置
1
1
1
2
3
4
黑表笔位置
2
3
4
1
1
1
电阻情况
电阻很大
电阻很大
电阻很大
先有电阻，然
后变为很大
电阻很小
电阻很小
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
③根据以上结果，在图乙虚线框中画出电路图 。
1．（2024·新疆河南·高考真题）学生实验小组要测量量程为3V 的电压表V 的内阻RV。可选用的器材有：
多用电表，电源E（电动势5V），电压表V1（量程5V，内阻约3kΩ），定值电阻R0（阻值为800Ω），
滑动变阻器R1（最大阻值50Ω），滑动变阻器R2（最大阻值5kΩ），开关S，导线若干。
完成下列填空：
(1)利用多用电表粗测待测电压表的内阻。首先应 （把下列实验步骤前的字母按正确操作顺序排列）；
A．将红、黑表笔短接
B．调节欧姆调零旋钮，使指针指向零欧姆
C．将多用电表选择开关置于欧姆挡“×10”位置
再将多用电表的红、黑表笔分别与待测电压表的 （填“正极、负极”或“负极、正极”）相连，欧
姆表的指针位置如图（a）中虚线Ⅰ所示。为了减少测量误差，应将选择开关旋转到欧姆挡 （填
“×1”“×100”或“×1k”）位置，重新调节后，测量得到指针位置如图（a）中实线Ⅱ所示，则组测得到的
该电压表内阻为 kΩ（结果保留1 位小数）；
(2)为了提高测量精度，他们设计了如图（b）所示的电路，其中滑动变阻器应选 （填“R1”或“R2
”），闭合开关S 前，滑动变阻器的滑片应置于 （填“a”或“b”）端；
(3)闭合开关S，滑动变阻器滑片滑到某一位置时，电压表V1，待测电压表的示数分别为U 1、U，则待测电
压表内阻RV = （用U 1、U 和R0表示）；
(4)测量得到U 1= 4.20 V ,U =2.78 V，则待测电压表内阻RV = kΩ（结果保留3 位有效数字）。
2．（2025·福建泉州·三模）(1)某学生用螺旋测微器测定均匀圆柱体的直径，测得的结果如图甲所示，则该
金属丝的直径D = mm。紧接着用游标尺上标有20 等分刻度的游标卡尺测圆柱体的长度，测得
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
的结果如图乙所示，则该圆柱体的长度L= cm。
(2)某同学在“用单摆测定重力加速度”的实验中，需要用秒表测出单摆振动n 次所需要的时间。在某次实
验中，秒表记录的时间如图丙所示，由图可读出时间为 s。
(3)学生利用多用电表粗略测量电压表的内阻，把下列实验步骤前的字母按正确操作顺序排列 ：
A．将红、黑表笔短接
B．调节欧姆调零旋钮，使指针指向零欧姆
C．将多用电表选择开关置于欧姆挡“×10”位置
再将多用电表的红、黑表笔分别与待测电压表的 （填“正极、负极”或“负极、正极”）相连，
欧姆表的指针位置如图中虚线Ⅰ所示。为了减少测量误差，应将选择开关旋转到欧姆挡 （填
“×1”“×100”或“×1k”）位置，重新调节后，测量得到指针位置如图中实线Ⅱ所示，则组测得到的该电压
表内阻为 kΩ（结果保留2 位有效数字）。
3．（2025·安徽阜阳·三模）某实验小组练习使用多用电表测电压表的内阻和多用电表内电池的电动势。已
知电压表的量程为10 V。图甲为多用电表外观图，多用电表上的三个重要部件分别用字母a、b、c 标记，
图乙是多用电表测电阻时内部的结构原理图。实验操作过程如下∶
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(1)为了测量电阻，首先进行的操作应是机械调零，需要调节的部件是 （选填“a”“b”或“c”），使多用
电表的指针指在表盘最 （选填“左”或“右”）端的零刻度线位置。
(2)用多用电表中的欧姆挡去测量电压表内阻。该同学将选择开关拨至欧姆“×100”挡，应选用图丙中的
（选填“A”或“B”）方式连接。
(3)（多选）测电压表内阻时，将多用电表选择开关置于欧姆“×100”挡，发现指针偏转角度过小，为了正
确测量该电阻的阻值，下列做法正确的是 （填正确答案标号）。
A．挡位换为欧姆“×1 k”挡，并将红、黑表笔短接，欧姆调零后再测量
B．挡位换为欧姆“×10”挡，并将红、黑表笔短接，机械调零和欧姆调零后再测量
C．测量时为了接触良好，应用双手捏住红、黑表笔金属杆
D．实验完毕，应将多用电表选择开关置于“OFF”挡或交流电压最高挡
(4)在（3）中选择正确方式后，多用电表和电压表的示数分别如图丁、戊所示，该同学读出多用电表的示
数为 kΩ，电压表的示数为 V，已知多用电表表盘中间刻度值为15，则多用电表内电池的电动势
为 V（结果保留两位有效数字）。
4．（2025·江苏南京·二模）如图甲，某兴趣小组搭建了有“×1”、“×10”、“×100”三挡位的“欧姆表”电
路．其中电池的电动势E=1.5V，内阻可忽略不计；表头量程I0=1mA、内阻R0=450Ω，R1、R2为电阻箱，R
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
为滑动变阻器，S 为单刀多掷开关．
（1）电路中表笔Ⅰ应为 （选填“红”或“黑”）表笔．
（2）设定B 对应“×10”挡位，A 对应“×1”挡位．
（3）该小组利用此“欧姆表”尝试测定一未知电阻Rx的阻值，进行了如下操作：
步骤①先将S 拨到B，两表笔短接调零，即：调节R 使表头指针指在 mA 刻度处；
步骤②把未知电阻接在红、黑表笔间，指针位于图乙a 处，有同学提出此时指针偏角较小，想增大指针偏
角，应将开关S 拨至 （选填“A”或“C”）；
步骤③将选择开关S 拨至新的位置后，重复步骤①后，把未知电阻接在红、黑表笔间，指针位于图乙b 处，
可知Rx阻值为 Ω．
（4）若干电池由于长时间使用，内阻略有增大，电动势仍为1.5V，则电阻测量值相对真实值 （选填
“偏大”、“等大”或“偏小”）．其理由为 ．
5．（2025·北京东城·二模）某同学在“练习使用多用电表”的实验中，正确测量了一个阻值大约是20Ω 的
电阻，如图1 所示。
(1)该同学继续测量一个阻值大约是200Ω的电阻，用红、黑表笔接触这个电阻的两端之前，应进行哪些操
作，请选出必要的操作并写出正确的顺序_____（选填选项前的字母）。
A．将红表笔和黑表笔短接
B．把选择开关旋转到“×100”位置
C．把选择开关旋转到“×10”位置
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
D．调节欧姆调零旋钮使指针指向欧姆零点
(2)在（1）中调节选择开关换挡后，将红、黑表笔短接，发现此时表头的指针指向图1 中欧姆零点的右侧。
为了解释该现象，此同学查阅欧姆表的内部电路原理图，如图2 所示。请结合电路图，分析出现该现象的
原因。
6．（2025·广东·三模）某同学练习使用多用电表。多用电表的表盘如图甲所示。
(1)使用多用电表前，观察指针是否对齐左端“0”刻度线。若未对齐，则应调节 （填“机械调
零”或“欧姆调零”）旋钮。
(2)将选择开关旋至欧姆挡“×10”倍率，红、黑表笔分别与某一电阻R1的两端相接，若指针指在图甲中的
虚线①位置，则选择开关应旋至 （填“×1”或“×100”）倍率，然后欧姆调零，再测量R1，
指针指在图甲中的实线②位置，则R1= Ω。
(3)多用电表欧姆挡表盘的中心刻度值为“15”，多用电表欧姆挡“×1”倍率的内部电路如图乙所示，在图
乙中，电流表的满偏电流I g=0.2A，内阻rg=0.1Ω，电源的内阻r =2Ω，则电源的电动势E =
V（结果保留两位有效数字），调零电阻R的最大阻值应选用 （填“10Ω”“20Ω”或
“10kΩ”）。
17
