网络抓包神器wireshark软件-抓包界面详解

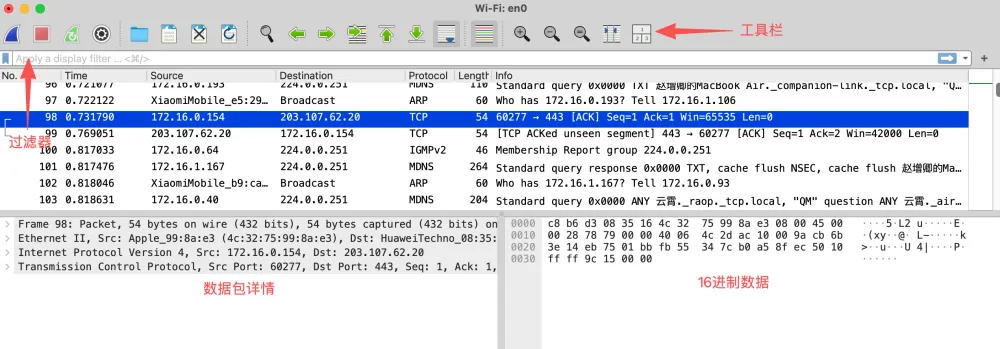

我们直接看下抓包界面，如下：

Wireshark软件主要分为这几个界面：

显示过滤器

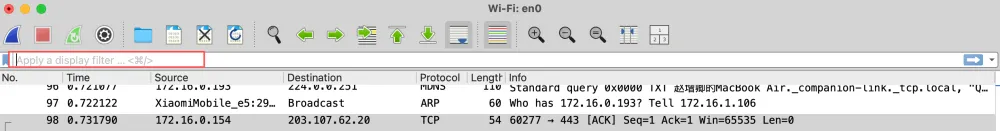

显示过滤器，用于设置过滤条件进行数据包列表过滤。显示过滤器用于查找捕捉记录中的内容。请不要将捕捉过滤器和显示过滤器的概念相混淆。如下图所示：

在这可以输入各种过滤条件和公式，非常方便。

封包列表

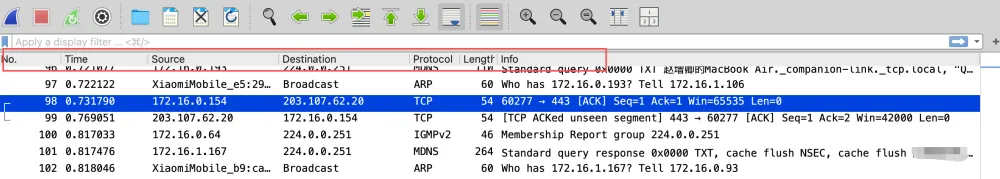

数据包列表，显示全部已经捕获到的数据包，每个数据包包含编号，时间戳，源地址，目标地址，协议，长度，以及数据包信息。

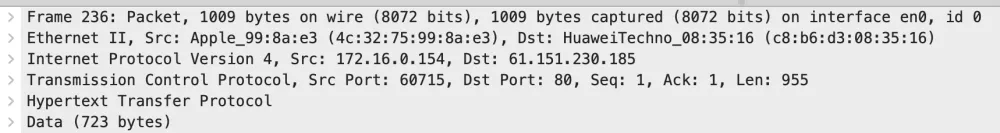

数据包详细信息, 在数据包列表中选择指定数据包，在数据包详细信息中会显示数据包的所有详细信息内容。数据包详细信息面板是最重要的，用来查看协议中的每一个字段。各行信息分别为：

其对应的分别是物理层、数据链路层、网络层、传输层、应用层。

我们通过一些截图来展示数据包的详细内容（截图来自于互联网）：

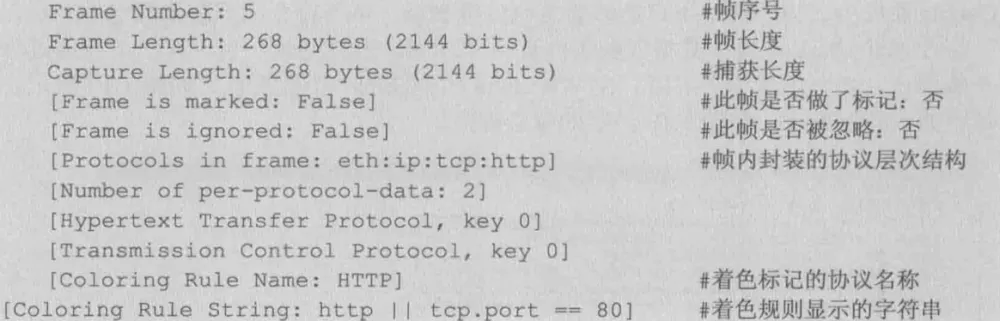

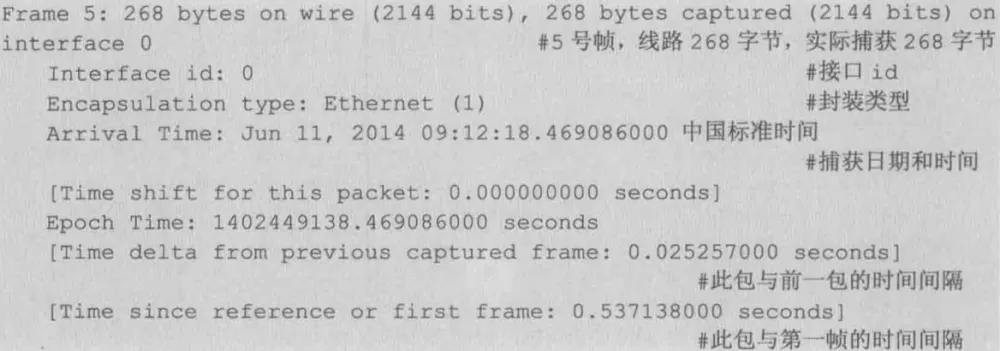

物理层数据帧如下图所示：

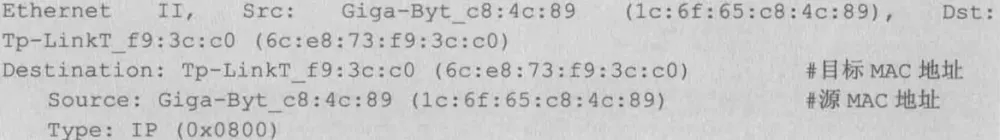

数据链路层以太网帧头部信息如下图所示：

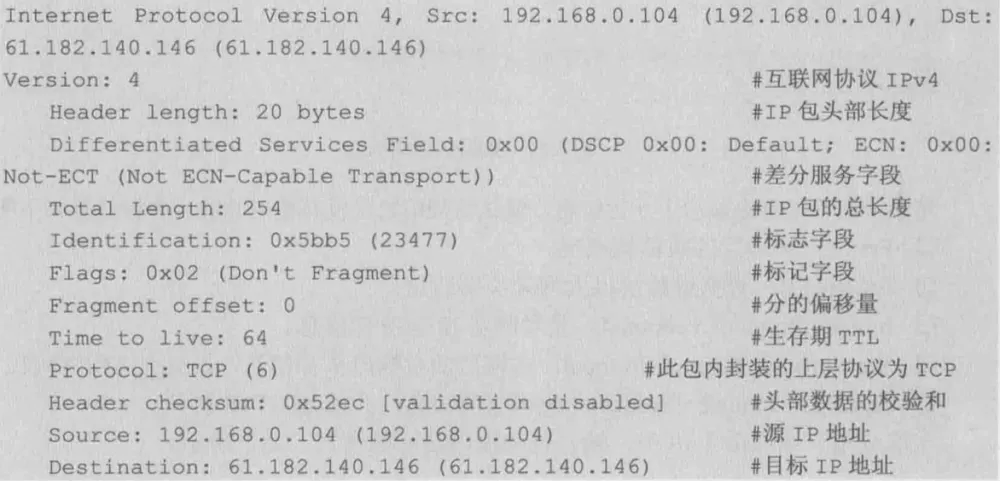

互联网层IP包头部信息如下图所示：

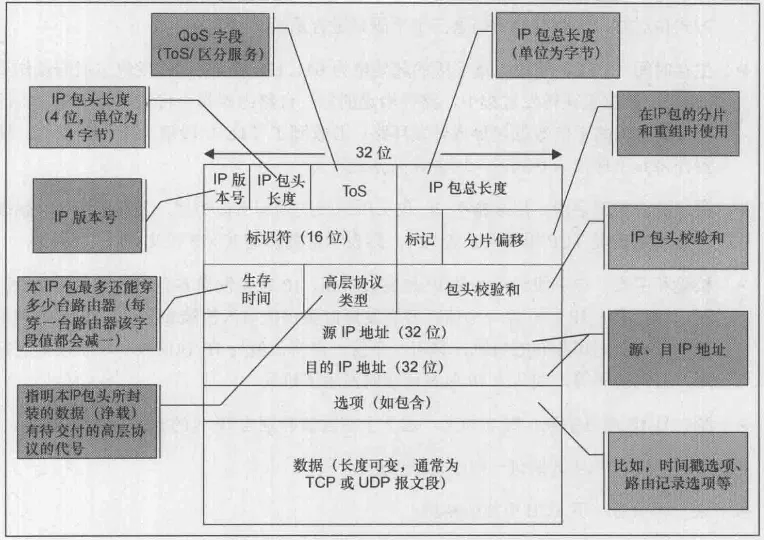

IP包头如下图所示：

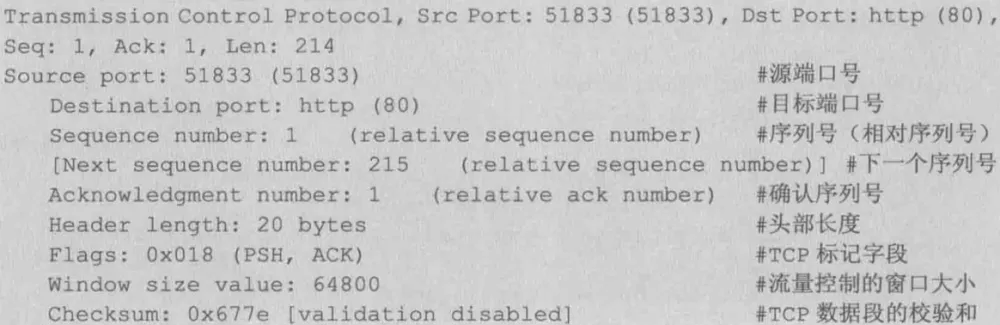

传输层数据段头部信息，以TCP协议为例如下图所示：

应用层信息，HTTP协议。

十六进制数据为数据包字节区。
