软件技巧丨文档中图片质量下降怎么办?
点击蓝字
在项目申报、论文提交的档口，大家可能都会遇到一个问题，那就是自己好好做的图但是为啥导出称PDF以后质量就变的很差了，让审稿人看了觉得你这图是偷的？
1
插入文档中的图片经过了什么？
很多小伙伴都遇到过这种困惑：明明从Origin、Photoshop导出的高清图片，插入Word时还挺清楚，保存后再打开就变糊了；或者Word里看着好好的，一转PDF细节全丢。这不是你的错觉，而是图片在文档流转中经历了两轮”隐形压缩”。
第一关：Word的”善意”压缩
当你把一张3MB的高清截图插入Word时，软件已经在后台默默动手脚了。Word默认启用了自动图片压缩功能，目的是让你的文档不至于膨胀到几十MB，方便邮件传输和协作编辑。但这套机制的代价是：图片分辨率会被强制降采样。 具体发生了什么？
分辨率截断：即使你插入的是300dpi甚至更高的科研用图，Word也会根据默认设置（通常是220ppi或更低）进行压缩。对于需要印刷的精细图表，这直接意味着线条发虚、文字锯齿。
格式重编码：JPEG等有损格式会被再次压缩，产生代际损失；PNG虽然无损，但过高的分辨率仍会被降采样。
隐藏数据剥离：如果你裁剪过图片，Word默认会保留被裁掉的部分数据，但这部分”隐藏像素”其实也在占用体积，且可能在某些操作中被重新采样。
你以为在Word中显示的比较清晰的图片就可以了吗？？答案是否定的。
第二关：PDF转换的”二次伤害”
当你点击”另存为PDF”时，第二轮压缩开始了。很多用户以为PDF是”忠实还原”格式，实际上Word转PDF默认会再次压缩图片，只是压缩策略与Word内部不同：Word的PDF导出引擎默认启用”最小文件大小”优化，这会触发独立于文档设置的第二轮压缩——图片会被重新降采样至150-220dpi，彩色图像强制转为JPEG压缩且质量系数常默认在60-80%区间，色彩配置文件等元数据也会被剥离；更关键的是，Word内部图片设置与PDF导出设置是两套独立系统，你在”Word选项”里关闭的压缩只影响.docx文档本身，转PDF时导出引擎会重新评估所有资源并按PDF预设规则再处理一遍，这就是”Word里清楚，PDF里糊”的根本原因——第二轮压缩在你看不见的后台完成，且默认参数偏向文件体积而非画质保留
2
怎么保证图片高清呢？
既然是两个阶段分别都降低了质量，那么相应的也可以从两个方面阻止降低质量动作的发生。

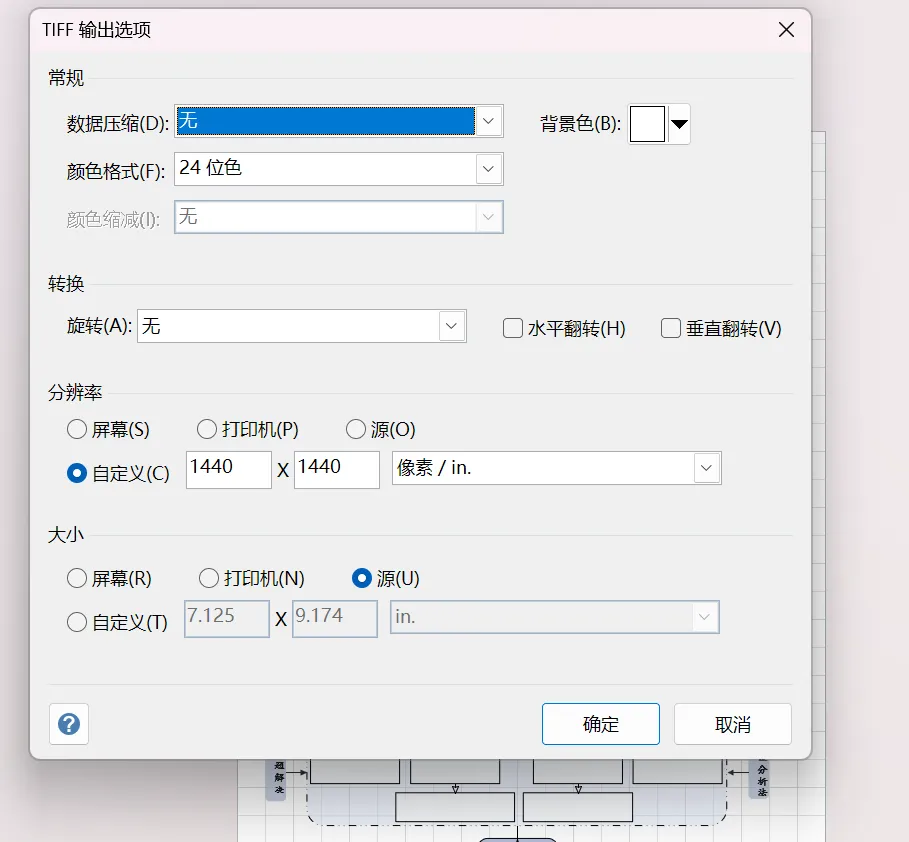

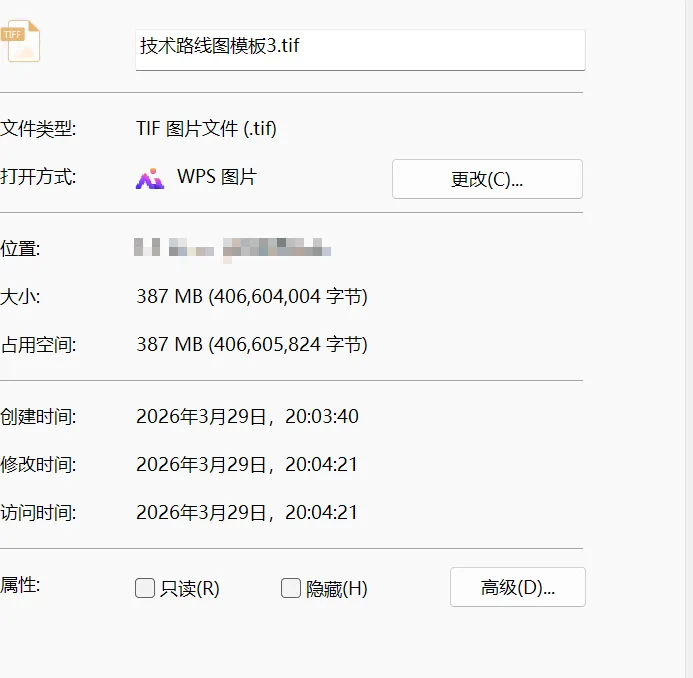

首先，我们需要一个高质量的图，Origin或Visio等输出质量是可以调整的（比如下图中的TIFF格式）。
当然，这玩意只是演示用的，毕竟一张图就300多MB了。

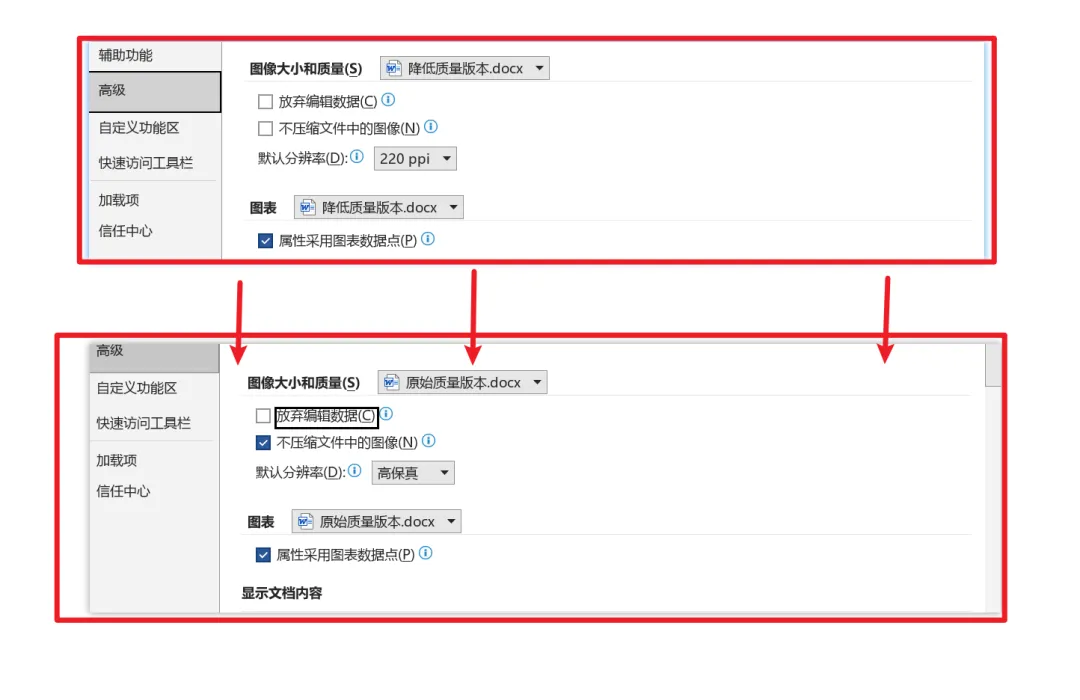

接下来在word中需要调整一个设置，具体位置在word中左上角“文件”，点击后左下角“选项”，找到“高级”这一选项卡，向下拖动至图片质量部分，然后按下图进行调整。

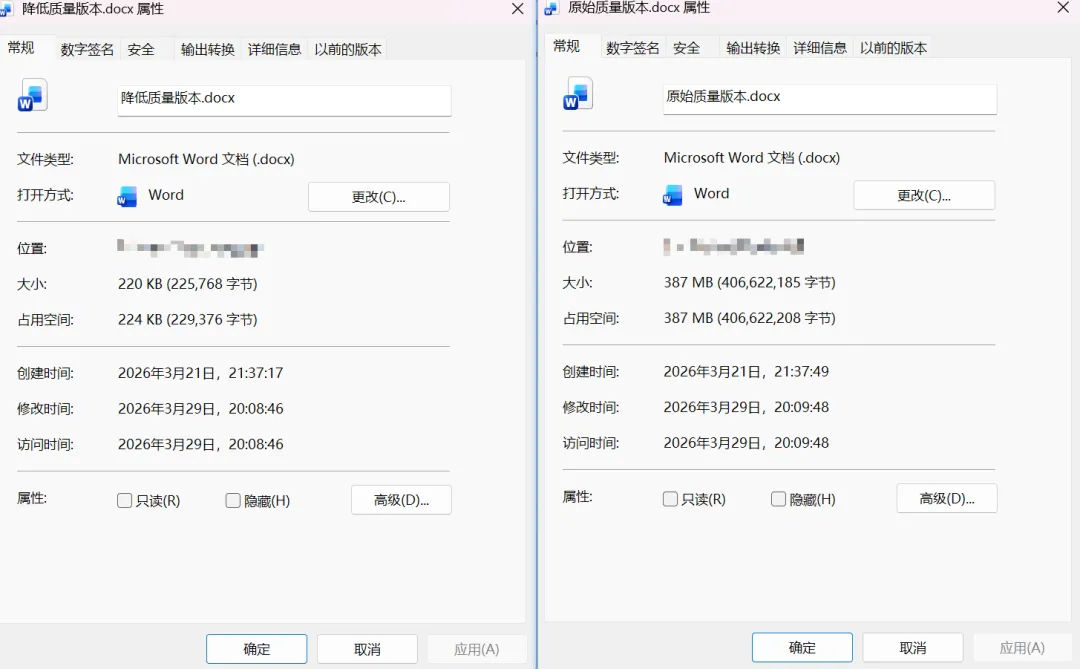

调整完后，按正常方法导入图片，可以看到两者还是有很大差别的，其一是文件大小上，从下图可以看到，文件大小上完全不是一个量级。

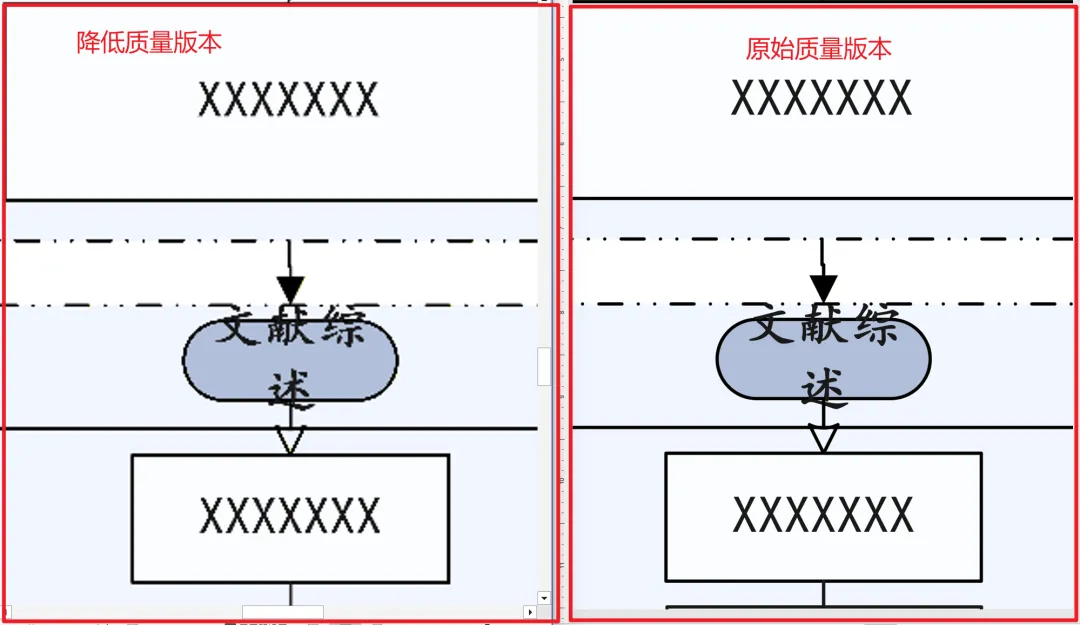

第二则是在图片清晰度上，正常大小或者没有对比时候可能看不清楚，我们做了一样的文件，放大同样倍数，可以看到差异还是很大的，降低质量版本中的边缘出现了模糊，右侧原始质量版本的则没有任何问题。
解决了word中插图清晰度的问题，接下来需要解决导出PDF时候怎么办？
导出PDF方法很多，但是质量其实是不一样的，我们用原始质量版本来做实验。
一般分为另存为、导出、打印三种方式，其中另存为、导出会有PDF图片优化开关，开记A,关记作B，而打印也分了很多种。

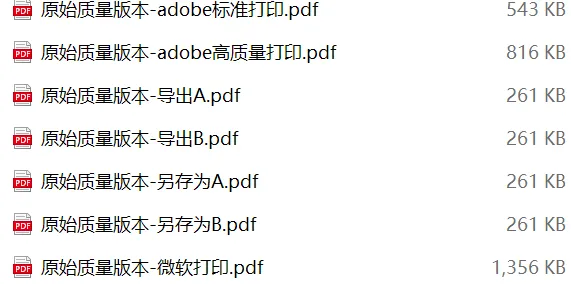

结果可从图中看到：

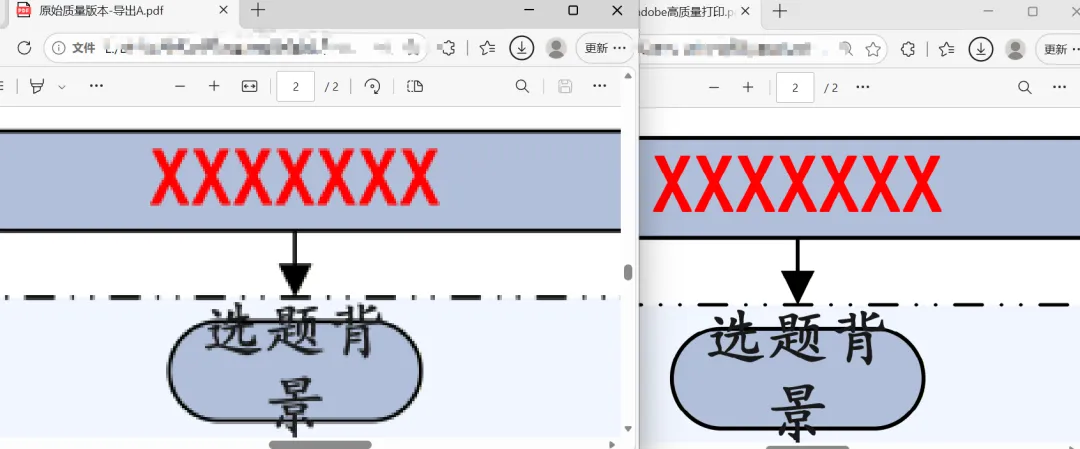

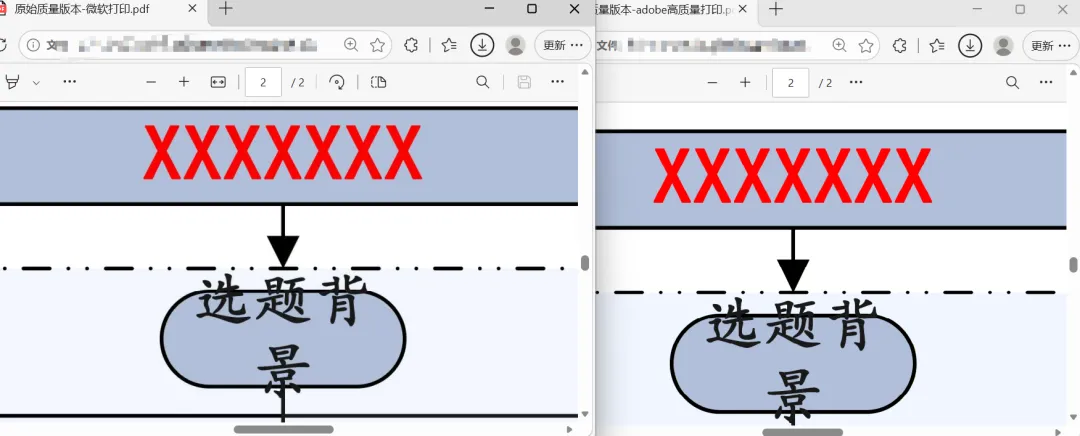

基本来说，越大是越好的，我们可以看看对比：
当然，也有不一样的，比如微软打印版有着更大的内存，但是其实也并没有更好的表现，因为当质量到一个程度后也就看不出来什么了。

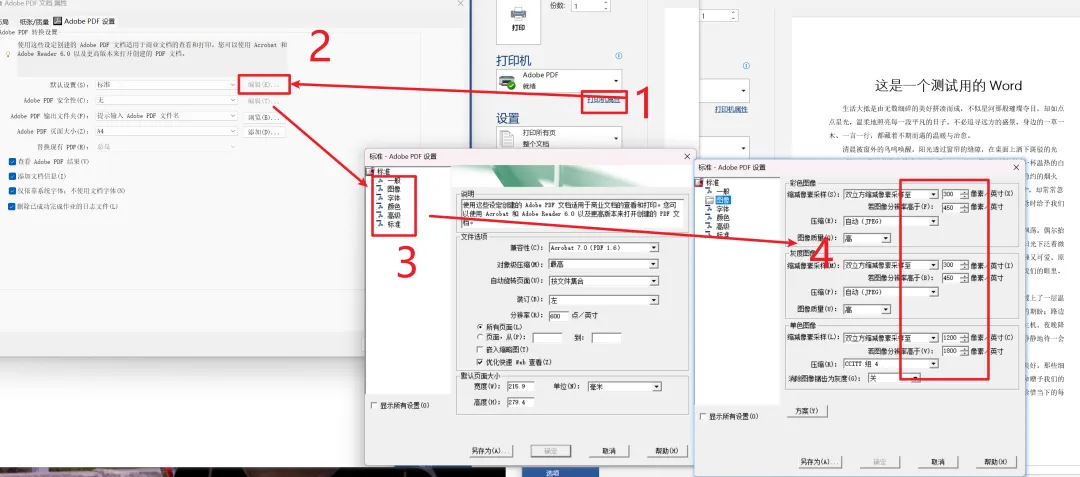

当然，Adobe Pdf通过调整虚拟打印机的设置，可以做出来300MB+的PDF，但是事实质量并不会有多大改观，具体调整的位置如下图所示，感兴趣的可以尝试一下。
接下来就是另一个问题，导出的PDF是有书签的，但是打印的却没有，因此可以手动输入书签或者采用书签采集挂载的工具。
需要的话可以搜索一个小工具：Freepic2pdf
3
小结
差的质量真的会给人一种“偷来的图”的感觉，尽管这并不是论文/项目的主体，但是在如今的评审机制下，某些情况中可能会扮演比研究内容还重要的角色（尽管不对，但实时如此）。
就像是下面这款车，你选哪一半？
