CAD批注插件之手写批注

在CAD图纸的绘制、审核以及修改过程中，清晰准确的批注和笔记是不可或缺的。

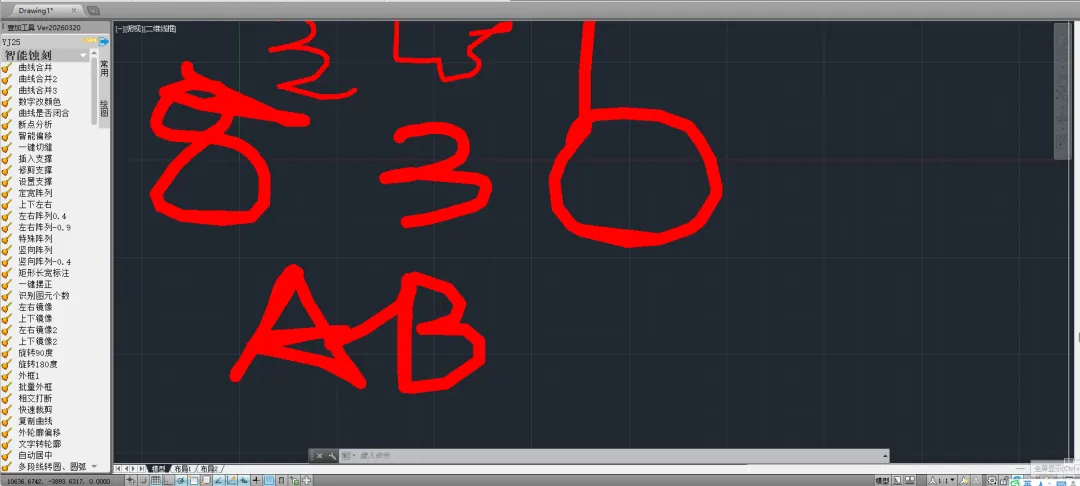

批注笔记功能允许用户在图纸上直接添加批注和手写笔记，这在审图过程中尤为实用。无论是室内图纸还是其他类型的图纸，用户都可以通过这一功能对图纸中的问题进行标记和说明。

例如，在图纸汇报或审图时，如果发现某些内容存在错误，可以直接使用批注功能进行标记，而无需像传统方式那样截图另存或手动标注，大大节省了时间和精力。

1. 设计审图 / 校审：快速圈改，效率拉满

这是最核心场景。设计师、审图员看 CAD 施工图 / 零件图时：

• 不用敲文字、不用调引线样式，随手画圈、划叉、写 “改”“删”“补尺寸”“对齐”，直接标记问题位置
• 复杂节点（如钢结构节点、管道交汇、异形曲面），手写箭头 + 简短批注，比标准文字标注更精准，一眼看懂修改点
• 多人协同审图时，不同人用不同颜色手写，区分审图意见归属，避免混淆
• 适合：建筑 / 结构 / 机电施工图、机械零件图、装配图的内部审图、交叉校审

2. 现场技术交底：直观易懂，零沟通误差

工地 / 车间现场，施工员、工人、装配师傅看 CAD 图纸：

• 标准文字标注太规整、太书面，手写批注（如 “此处留缝 5mm”“钢筋弯钩朝左”“管道避开梁底”） 更接地气，现场人员秒懂
• 临时变更、重点提醒（如 “此处严禁切割”“优先安装”），手写圈注 + 醒目签名，强化记忆，避免施工错漏
• 适合：建筑现场交底、装修施工、机械装配、设备安装、市政管线交底

3. 快速草图 / 方案沟通：自由表达，保留思路

方案阶段、草图阶段，不需要规范标注时：

• 手绘构思、临时尺寸、比例示意、空间关系，手写批注比标准标注更灵活，不用受 CAD 样式、图层约束
• 跨部门沟通（如设计→采购、设计→生产），手写 “材质 Q235”“数量 2 件”“表面喷砂”，快速传递非标准细节
• 适合：概念草图、初步方案、临时变更单、快速沟通纪要

4. 图纸签名 / 确认：留痕归档，合规可追溯

正式图纸确认、变更闭环时：

• 审图通过、变更确认、竣工图签署，手写电子签名 + 日期批注，替代纸质签字，实现电子图纸全流程留痕
• 满足工程 / 制造业电子归档、合规审计要求，避免纸质签字丢失、造假
• 适合：竣工图归档、变更单确认、图纸会审签署、质保文件留存

5. 教学 / 培训：标注重点，新手易上手

CAD 教学、新人培训、内部技术分享：

• 讲师在演示图纸上手写圈重点、写步骤、标易错点（如 “这里别忘倒角”“坐标输入技巧”）
• 新手回看图纸时，手写批注比文字更有引导性，快速抓住核心要点
• 适合：CAD 软件教学、施工图识图培训、机械制图基础课

6. 非标 / 异形图纸：弥补标准标注短板

针对复杂、非标、异形图纸（如异形建筑、曲面零件、非标工装）：

• 标准引线、文字标注难以贴合异形轮廓，手写线条 + 批注可自由贴合曲线、斜面，精准指向细节
• 临时补充的非标要求、特殊工艺，手写记录更灵活，不破坏原有图纸规范
