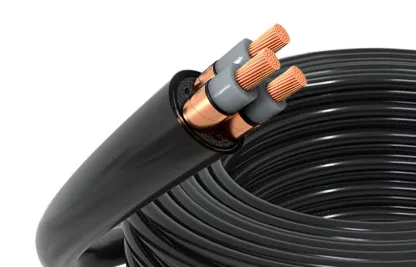

电缆施工检查验收技术标准文档

三、电缆桥架布线施工及验收标准

线缆排布：线缆顺直整齐，无绞拧、压扁、划伤；不同电压等级、不同回路线缆分开敷设，电力电缆与控制电缆分层布设，间距≥200mm；同回路线缆并排敷设，无交叉缠绕。

填充率要求：桥架内线缆总截面积（含绝缘层）≤桥架内部截面积的75%，预留检修空间；强电、弱电线缆同桥架敷设时，必须用金属隔板分隔。

弯曲半径：电缆转弯处弯曲半径≥电缆外径10倍，多芯电缆≥12D，单芯电缆≥15D（D为电缆外径），避免绝缘层开裂。

固定要求：水平敷设线缆，首尾两端、转弯两侧及每隔5~10m设固定点；垂直敷设及倾角＞45°敷设时，每个支架均需固定，防止线缆下滑。

标识要求：线缆首端、末端、分支处、转弯处及直线段每隔50m，设置永久性标识牌，标注线缆编号、规格、起止点、回路用途。

四、电线电缆保护管（管径）支吊架间距标准

本表格依据GB50303-2015表12.2.6编制，适用于钢导管、PVC阻燃管明敷/暗敷支吊架、管卡间距控制，为验收核心判定指标。

五、入户线布设施工及验收标准

入户管布设：入户保护管伸出外墙≥100mm，向内做排水坡度，管口加装防水密封；室外入户管严禁敞口向上，防止雨水灌入；埋地入户管埋设深度≥0.7m，车行路段≥1.0m，外加套管防护。

线缆预留：入户线缆进户后预留长度≥1.5m，便于配电箱接线及后期检修；入户线缆严禁有接头，中间接头必须设置在专用接线盒内。

绝缘测试：入户线敷设完成后，必须做绝缘电阻测试，相线-零线、相线-地线、零线-地线绝缘电阻值≥0.5MΩ，测试记录留存归档。

分隔要求：强电入户线与弱电入户线分开布设，间距≥300mm，严禁同管敷设；穿越墙体、楼板处做防火封堵，密封严密。

六、配电箱压线及接头施工工艺标准

6.1 配电箱压线验收要点

接线规范：导线进箱顺直，分回路绑扎整齐，标识清晰；相线、零线、地线分色布设（黄/绿/红为相线，淡蓝为零线，黄绿双色为地线），严禁混接。

端子压线：单股导线直接接入端子，多股导线≥2.5mm²必须加装接线端子（线鼻子），搪锡处理后压接；每个端子压线≤2根，导线绝缘层与端子贴合紧密，无外露线芯。

紧固要求：压线螺栓紧固到位，力矩均匀，无松动、滑丝；导线无受力变形，端子不承受额外机械应力；铜铝导线连接必须采用专用过渡接头，防止电化腐蚀。

箱内布局：箱内线缆排布有序，无交叉缠绕，预留散热空间；零线、地线汇流排分开设置，标识明确；箱门接地可靠，跨接线截面积≥4mm²。

6.2 压线接头施工工艺标准

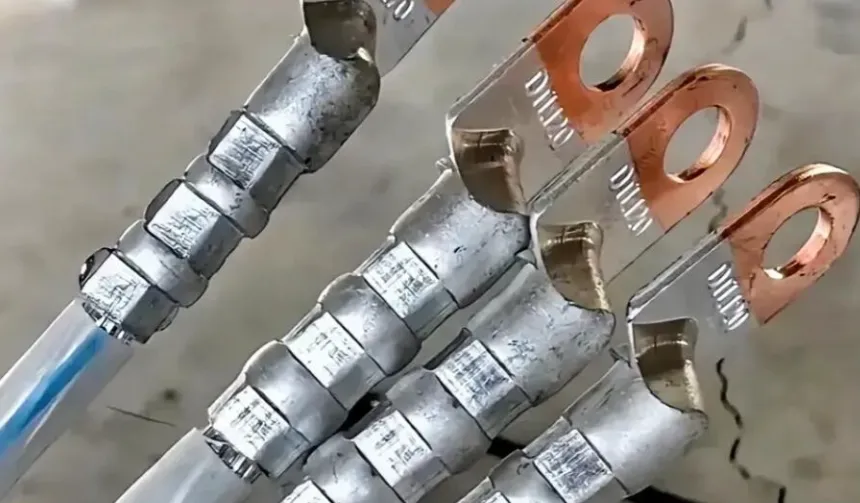

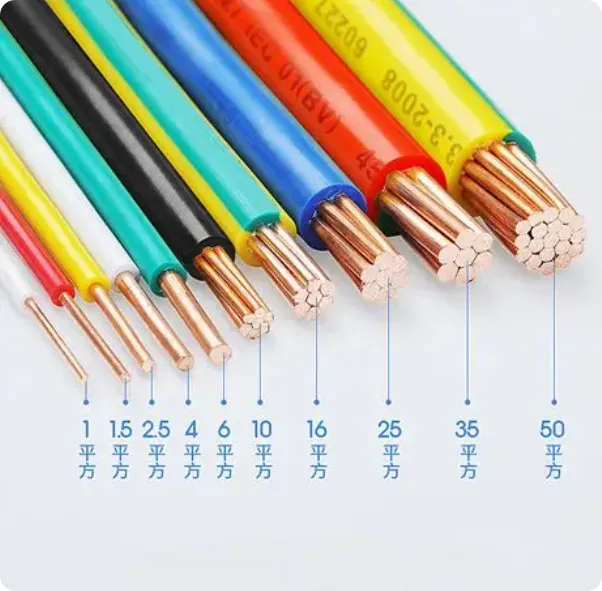

接头制作：导线接头严禁裸露，必须设置在接线盒、配电箱内；6mm²及以下铜芯导线采用缠绕搪锡或专用连接器连接；＞6mm²导线采用压接套管连接，压接次数≥3次，压痕均匀牢固。

绝缘处理：接头绝缘包扎严密，采用绝缘胶带+防水胶带双层包裹，绝缘强度不低于原线缆；不同电压等级接头分开布设，严禁同盒混装。

质量判定：接头电阻值≤同长度线缆电阻，无发热、打火现象；通电运行2小时后，接头温度≤环境温度+5℃，无异常温升。

七、竣工验收判定规则

合格判定：所有工序符合本标准及国标规范，资料齐全（合格证、检测报告、自检记录、绝缘测试记录），外观无缺陷，功能测试正常。

不合格处理：发现支吊架间距超标、压线松动、绝缘不达标、防火封堵不严等问题，下达整改通知书，整改完成后重新复验，直至合格。

资料归档：验收合格后，将施工记录、验收记录、测试报告、图纸变更等资料整理归档，留存备查。
