3d3s钢结构设计软件

应用介绍

基础信息

应用标签

#三维设计软件

应用简介

3d3s10.0，同济大学自主开发的钢结构与空间结构设计软件，圈内认可度很高。在钢结构和空间结构这块算是“国产之光”，填补了国内同类结构软件的一项空白。

它覆盖的系统很全：轻型门式刚架、多高层建筑结构、网架与网壳结构、钢管桁架结构、建筑索膜结构、塔架结构、幕墙结构的设计与绘图，一条龙搞定。直接生成Word计算书和AutoCAD设计及施工图，不用再手动倒腾。

适用任意由梁、杆和索组成的杆系结构，功能包括：

• 非线性荷载-位移关系及极限承载力计算
• 预张力结构的初始状态找形分析与工作状态计算（索杆、索梁、索网、混合体系都行）
• 杆结构屈曲特性、动力特性、动力时程计算

还能做施工全过程计算：任意定义施工步及其对应的杆件、节点、荷载、边界，完成全过程非线性分析。节点坐标更新、主动索张拉、支座脱空这些施工中的实际情况也能考虑进去。做复杂钢构项目的，这软件值得关注。

功能特色

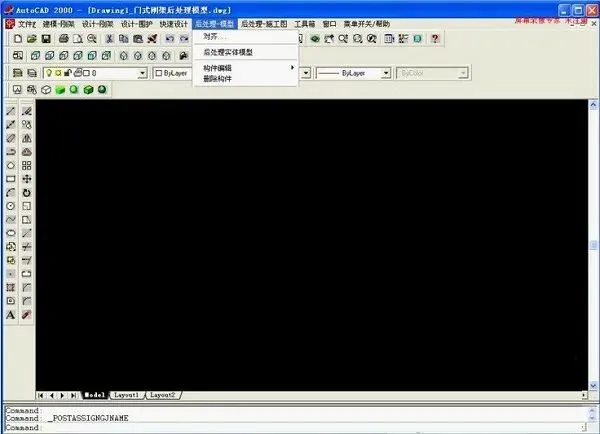

3d3s10.0使用教程

3D3S 10.0的设计基本流程为建模、约束、截面、荷载、内力分析、验算、节点及施工图，建模可通过主梁分段建次梁，不规则框架需注意修改后节点与构件号变化，约束设置时需手动释放次梁两端转动约束以实现铰接。 软件线荷载输入便捷但面荷载修改繁琐，荷载工况号有固定规则，需先算**再导风载，设计验算选用不同规范结果差异明显，施工图节点详图需重绘，同时采用总体坐标系与构件自身坐标系两套坐标体系。

3d3s10.0模型出现机构的部分解决方法

常见报错：“自振周期计算失败”，日志提示“节点自由度5位移过大”
原因：模型里出现了机构点，多半就是报错的那个节点。比如节点90是支座节点，自由度5对应绕杆轴转动。梁单元受力会扭，如果不约束这个方向的转动，刚度就没了，软件判定为机构，计算直接崩。
解决办法：把绕杆轴转动的自由度约束住——支座设置里把“绕2轴转动”改成刚性约束。

另外两种机构点踩坑情况

• 周期异常：多半是导荷方式选错了。网架杆件是二力杆，单元之间铰接，没转动约束。如果加了单元荷载，软件会把杆单元当成梁单元来算（能扛弯矩），但节点还是铰接，转动方向没刚度，机构点就冒出来了。正确做法：导荷方式选“导到节点”，别选“单元”。
• 弹簧单元翻车：网架下部的弹簧单元没有转动刚度，柱子和网架之间就成了铰接，力学模型一看就是个机构。解决方法：给弹簧单元的R1、R2、R3设一个小值，把转动刚度补上，就能过。

3d3s10.0新功能

3D3S 10.0界面更友好、操作更高效，建模层面新增裹冰风荷载系数、多格式模型导入、Scale等功能，优化了模型导出与截面库，内力分析则修复了非线性问题，新增大型求解器与三节点纤维梁单元，求解速度与规模大幅提升。 软件在设计验算、帮助系统上全面升级，同时强化了钢管桁架、索膜、网架网壳、塔架等模块功能，新增相贯加工、膜材正交异性、节点设计、材料统计等实用能力，流程更统一，工程适用性更强。
